Разбираем счетчик Тайпит Нева СП3, а что у него внутри?

Так, друзья, ловим новый Хабр-тренд на разборе счетчиков! Сегодня на нашем операционном столе настоящий трудяга из частного сектора — трехфазный счетчик Тайпит Нева СП3. Давайте же посмотрим, что у него внутри, и на каких он чипах. Ведь именно от них зависит, будет ли он считаться отечественным или... ну, вы понимаете. Сразу скажу — вскрытие счетчика это как бы не совсем законно, если он у вас на пломбах. Нарушение пломб автоматически означает конец его поверке и будет расценено энергетиками как «несанкционированное вмешательство». Так что делаем это исключительно ради интереса. Не призываю вас повторять с счетчиками в ваших домах!

Смотрите, какой поворот: наш подопытный счетчик «Тайпит Нева СП3», оказался не просто счетчиком, а продуктом большой государственной стратегии. Он включен в реестр промышленной продукции ^[2] с астрономическими 117 баллами по Постановлению №719 ПП РФ. Для тех, кто не в теме, что это за баллы — объясняю. Это система, которая поощряет использование отечественной электронной компонентной базы (ЭКБ). И что бы их набрать, недостаточно просто спаять и собрать счетчик в России. Нужно, чтобы микросхемы центрального микроконтроллера, АЦП и памяти в счетчике тоже были наши, родные.

Подбираемся к самому соку сегодняшнего разбора! Вы наверное уже в курсе, что ситуация на рынке сейчас напоминает детектив ^[3]: в реестр включается одна модификация счетчика с российскими микросхемами, а реально потребителям поставляется другая модификация на дешевых китайских микросхемах. Все мы читали историю про то, как это может быть запутано закодировано в названии ^[4]. И чтобы не попасть впросак и не нести чушь, мы подошли к выбору образца для вскрытия с особым, прямо-таки детективным пристрастием.

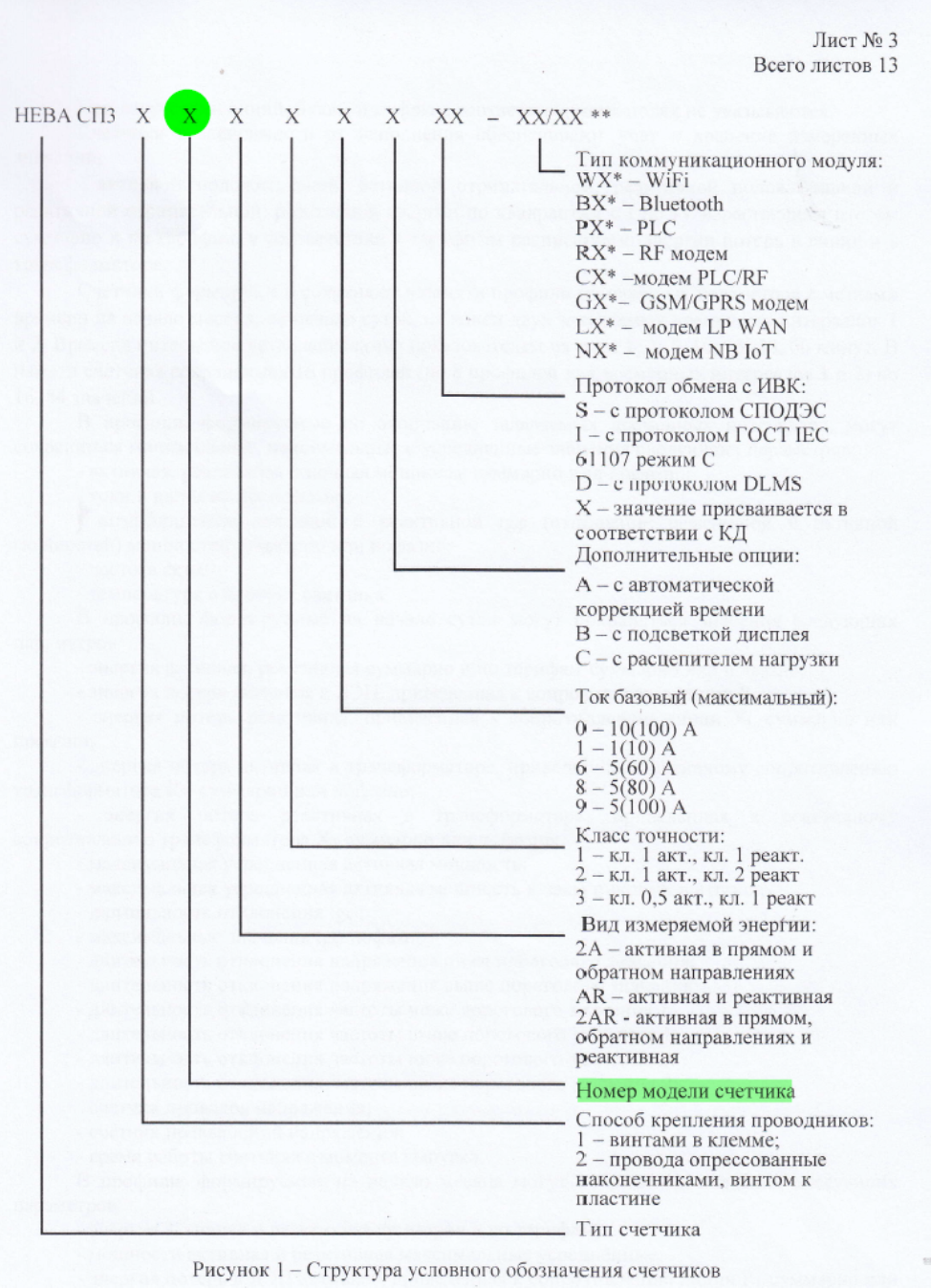

Для этого мы внимательно изучили описанию типа ^[5] счетчика Нева СП3 как средства измерения. И точняк – счетчики могут быть разных модификаций.

Например, модель Нева СП311 будет соответствовать требованиям 719 ПП РФ, а модель Нева СП312 уже нет. Но согласно записи в Реестре промышленной продукции, статус «российского» присвоен всей серии счетчиков «Нева СП3». Это важный юридический нюанс. Это значит, что производитель заверил: все модификации под этим именем соответствуют требованиям Постановления №719. Но мы же с вами не ищем легких путей, верно? Мы пошли дальше и «пробили» эти счетчики в Реестр поверенных средств измерений ^[6]. Оказывается, за все историю было поверено (произведено) 33 002 счетчика «Нева СП3». И из них 33 001 — это конкретная модель «Нева СП311». В реестр есть только одна единственная запись без указания модификации и это, скорее всего, опечатка или ошибка оператора при внесении данных. Вывод? Фактически, под названием «Нева СП3» рынок получает исключительно модель «Нева СП311». А раз так, то никаких модификаций нет и они все, по умолчанию, ДОЛЖНЫ соответствовать тем самым строгим требованиям по отечественной электронной компонентной базе. Иного не дано.

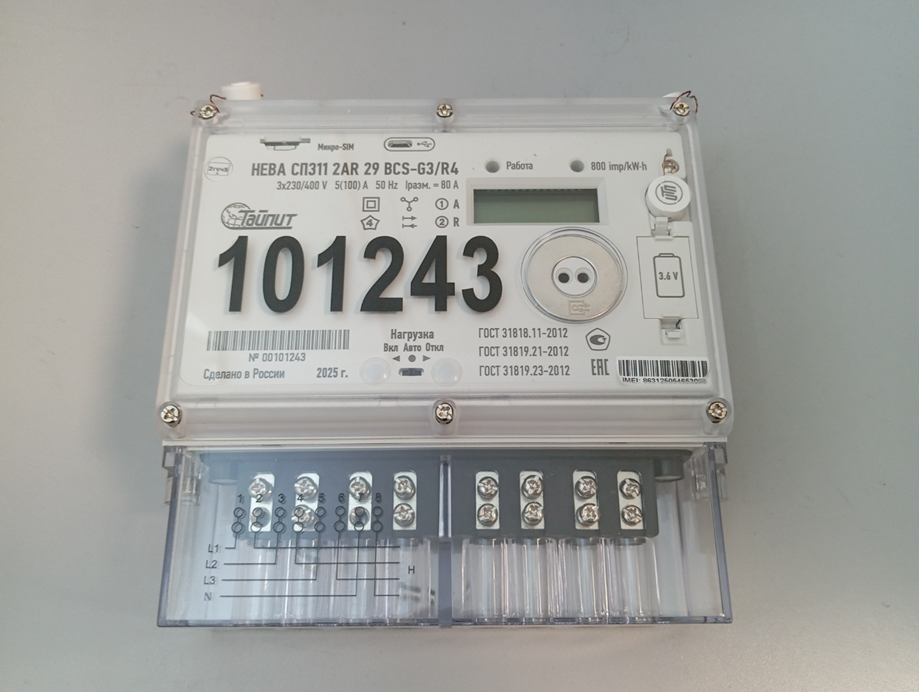

Вот он, красавец, на столе. Его полное название один в один совпадает с описанием в реестре. Его серийный номер официально внесен в Реестр поверенных средств измерений ^[7].

Модель: Нева СП311 2AR 29 BCS-G3/R4
Серийный номер: №00101243

И для разгона любых сомнений: счетчик был произведен в июне 2025 года — то есть уже ПОСЛЕ того, как вся серия была включена в реестр российской промышленной продукции. Проще говоря, перед нами должен быть идеальный, эталонный образец 117 балльного отечественного счетчика электрической энергии на базе отечественных микросхем.

 Ломаем пломбы и долой крышку

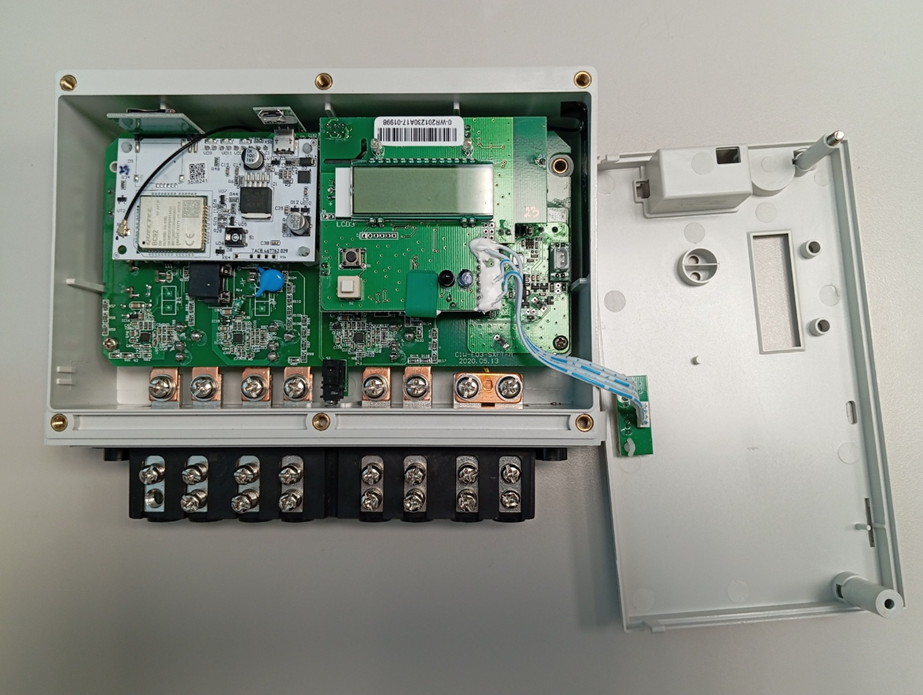

 Внутри счетчика мы находим целую модульную систему из множества различных плат.

1. измерительная плата

2. плата радиомодема GSM

3. плата центрального микроконтроллера с дисплеем

4. плата с разъемом для SIM карты

5. плата с разъемом USB

6. плата с переключателем управления реле отключения потребителя

7. плата модуля RF интерфейса

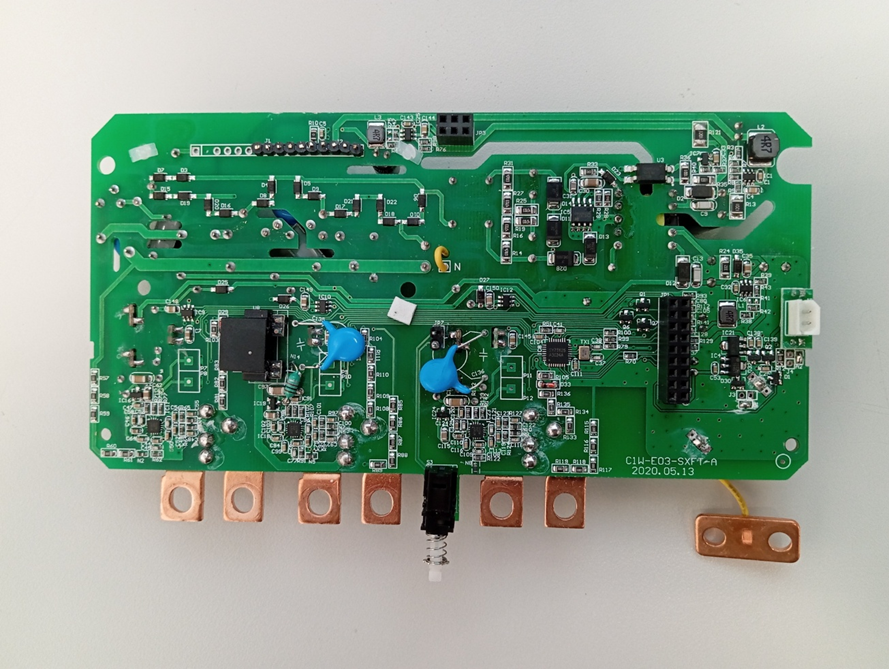

Измерительная плата

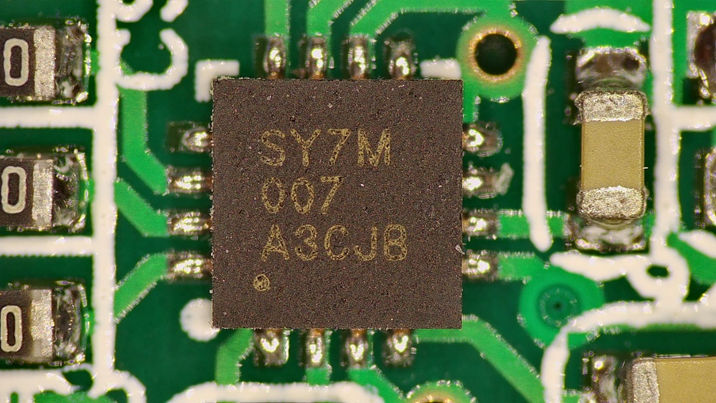

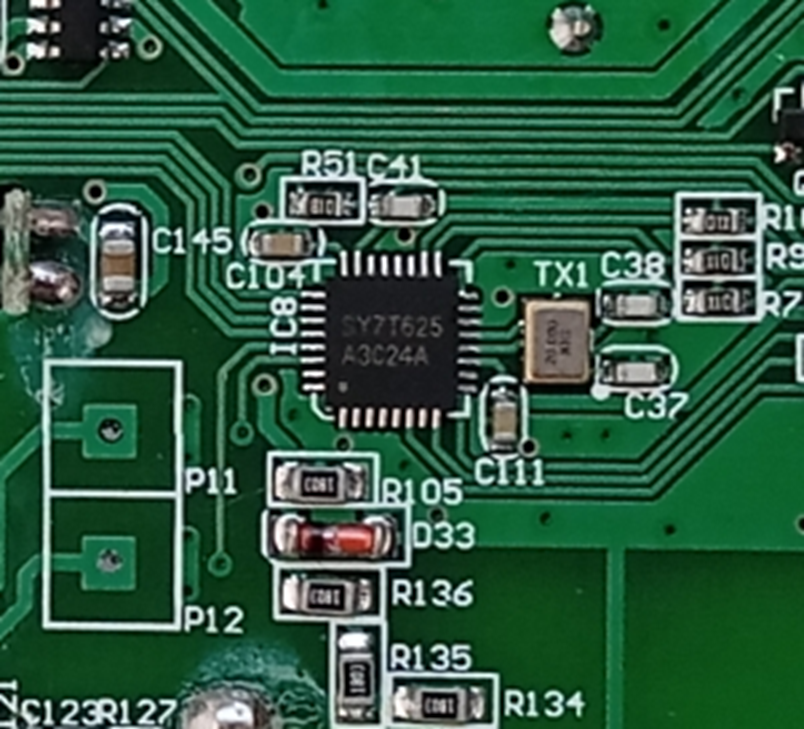

Плата построена на базе 3-х специализированных изолированных микросхем АЦП SY7M007 ^[8] и специализированной микросхеме вычислителе SY7T625 ^[9] от тайваньской Silergy.

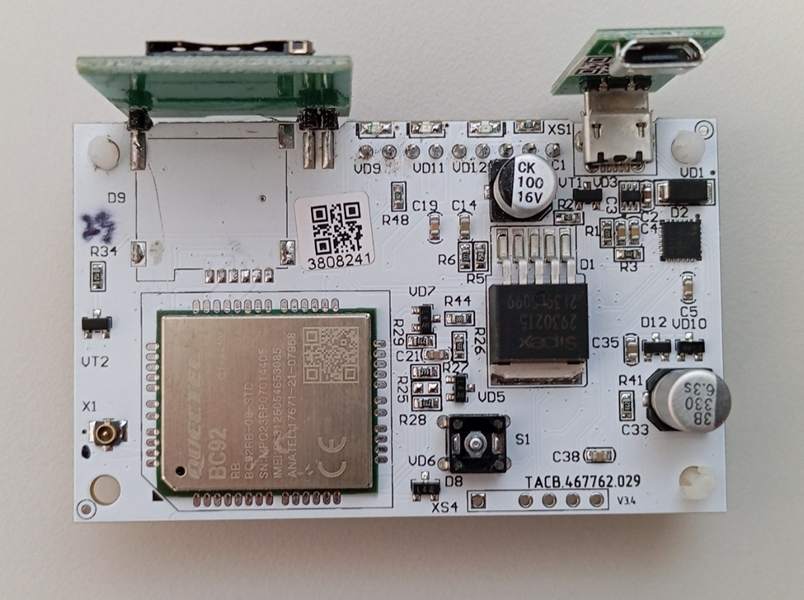

К сожалению в счетчике нет ни отечественных ни «псевдоотечественных»  перемаркированных китайских микросхем АЦП. Плата радиомодема GSM и платы с разъемами, так же не содержат каких-либо российских микросхем.

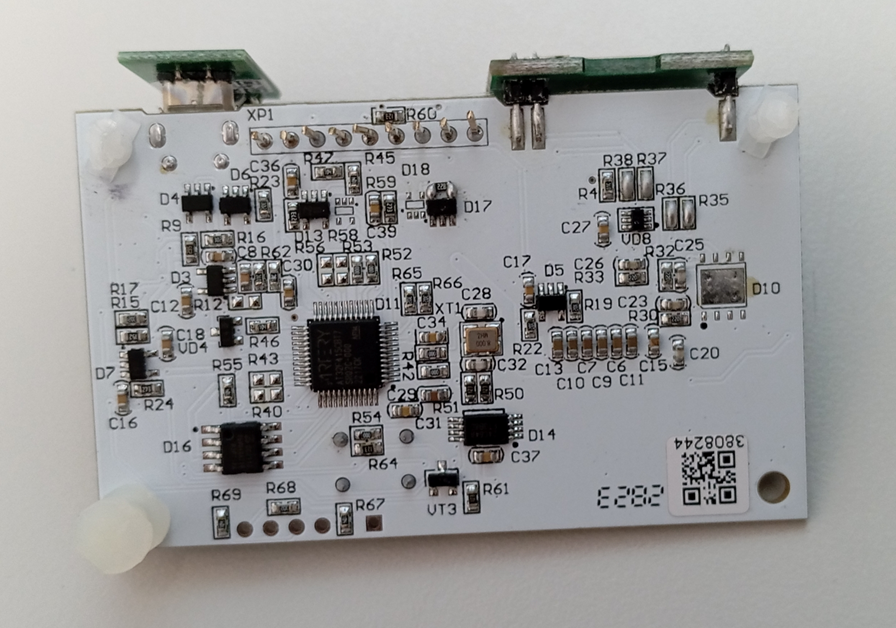

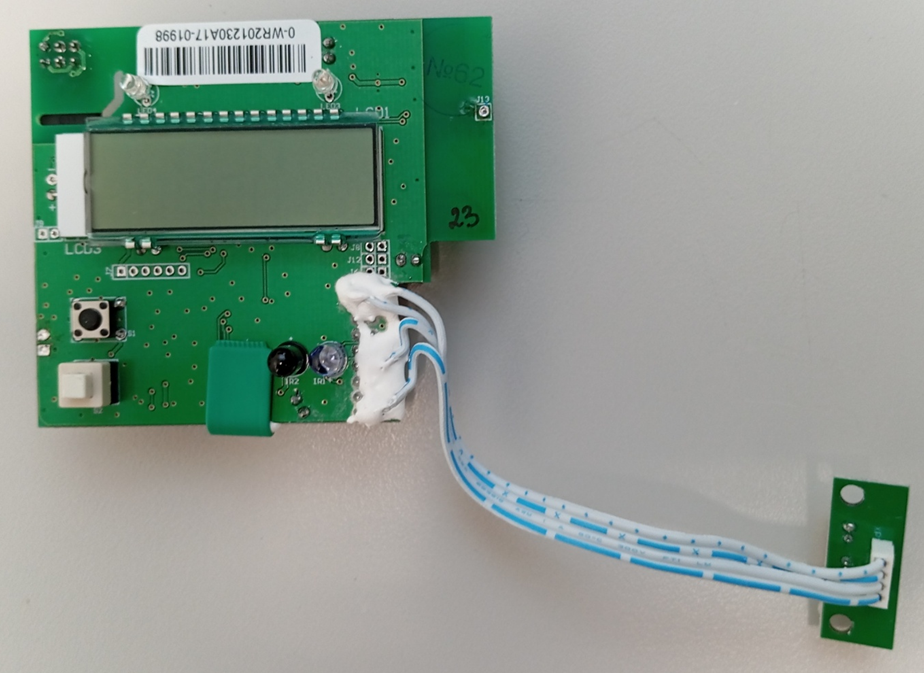

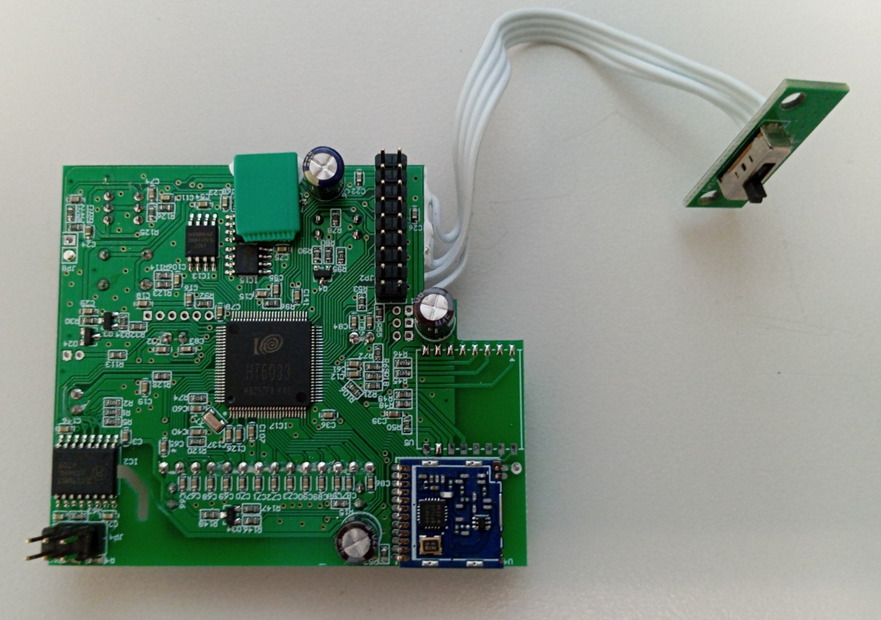

Посмотрим, что из себя представляет плата центрального микроконтроллера с дисплеем, платой с переключателем нагрузки и платой модуля RF интерфейса.

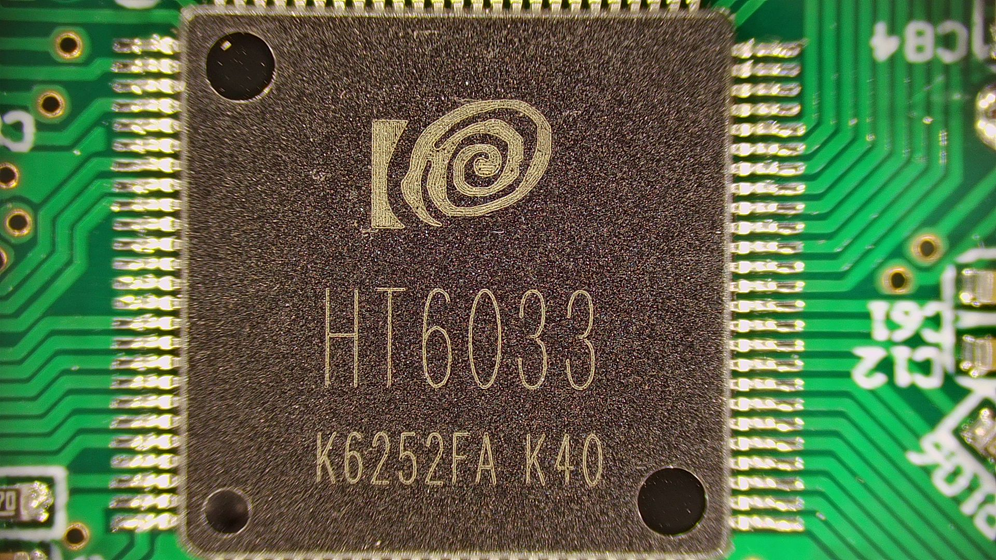

В качестве центрального микроконтроллера используется микросхема HT6033 ^[10]от китайской HighTrendtech на базе ARM Corteх-M0 с 512 Кбайт Flash и 64 Кбайт ОЗУ.

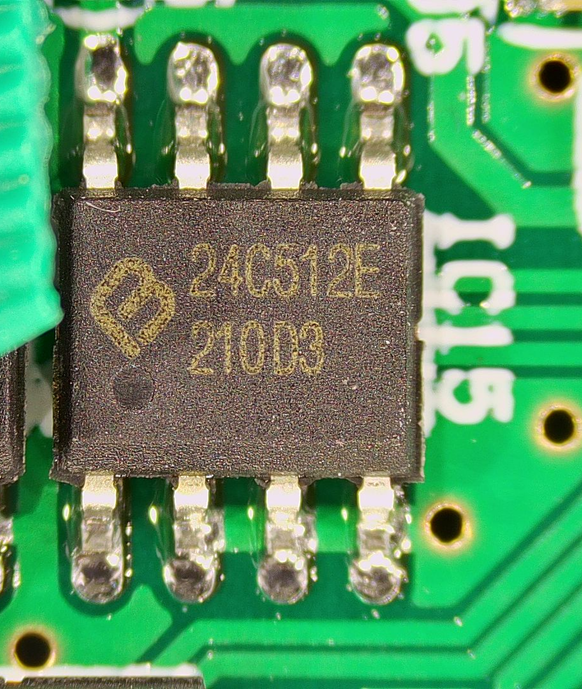

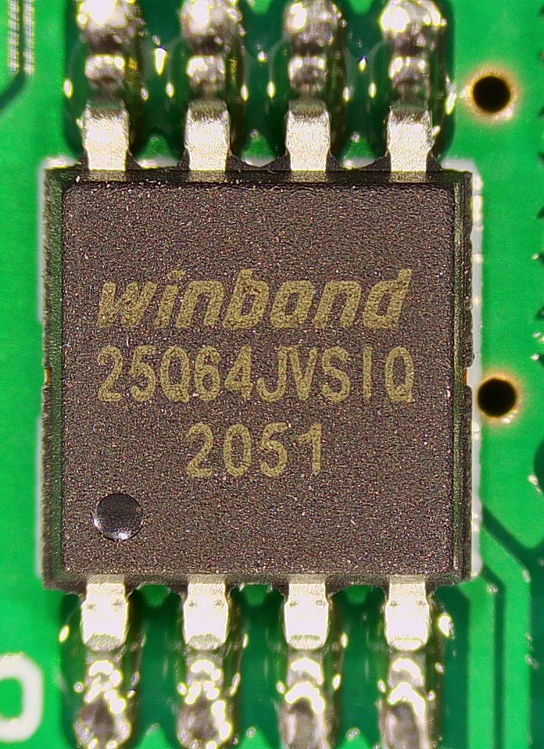

Так же на плате стоят микросхемы Flash памяти Winbond 25Q64JVSIQ ^[11] объем 64 Мбит и I2C EEPROM 25С512Е ^[12] предположительно от Shanghai Belling

Ну что же пора делать неутешительные выводы. В разобранном нами счетчике Нева СП3 от компании ООО «Тайпит-ИП» нет отечественных микросхем и его не должно быть в реестре российской продукции. Как он туда попал и сколько это стоило нужно спрашивать у других. И походу только расстрелы сплошные проверки всех участников этих авгиевых конюшен могут как-то исправить ситуацию.
