Вчера мне пришло письмо от десятиклассницы из Сибири, которая хочет стать разработчицей микропроцессоров. Она уже получила некоторый результат в этой области — добавила инструкцию умножения в простейший процессор schoolMIPS, синтезировала его для ПЛИС Intel FPGA MAX10, определила максимальную частоту и повышение производительности простых программ. Все это она сначала делала в деревне Бурмистрово Новосибирской Области, а потом на конференции в Томске.
Теперь Даша Криворучко (так зовут десятиклассницу) переехала жить в московский интернат и спрашивает у меня, чего бы ей еще спроектировать. Я думаю, что на этом этапе карьеры ей стоит спроектировать аппаратный ускоритель нейросетей на основе систолического массива для умножения матриц. Использовать язык описания аппаратуры Verilog и ПЛИС Intel FPGA, но не дешевенький MAX10, а что-нибудь подороже, чтобы вместить большой систолический массив.
После этого сравнить производительность аппаратного решения с программой, работающей на процессоре schoolMIPS, а также с программой на Питоне, работающей на десктопном компьютере. В качестве тестового примера использовать распознавание цифр с небольшой матрицы.
Собственно все части этого упражнения уже разработаны разными людьми, но вся фишка в том, чтобы скомпоновать это в единое задокументированное упражнение, которое можно потом использовать как основу для онлайн курса и для практических олимпиад:
1) В онлайн-курсе такого рода (проектирование хардвера на уровне регистровых передач + нейросети) заинтересовано eNano, образовательное отделение РОСНАНО, которое в прошлом организовало семинары Чарльза Данчека по проектированию современной электроники (маршрут RTL-to-GDSII) для студентов и сейчас работает над облегченным курсом для продвинутых школьников. Вот мы с Чарльзом у их офиса:
2) В базе для олимпиад может быть заинтересованы Олимпиады НТИ [1], с которыми я затронул этот вопрос пару недель назад в Москве. К такому примеру участники олимпиад могли бы добавлять хардвер для разных функций активации. Вот коллеги из Олимпиад НТИ:
Так что если Даша это разработает, она теоретически может внедрить свой хорошо описанный акселератор и в РОСНАНО, и в Олимпиады НТИ. Я думаю, для администрации ее школы это было бы выгодно — можно было бы по телевизору показать или вообще на конкурс Intel FPGA отправить. Вот пара россиян из Санкт-Петербурга на финале конкурса Intel FPGA в Санта-Клара, Калифорния [2]:
Теперь поговорим про техническую сторону проекта. Идея акселератора систолического массива описана в статье, которую перевел редактор Хабра Вячеслав Голованов SLY_G [3] Почему TPU так хорошо подходят для глубинного обучения? [4]

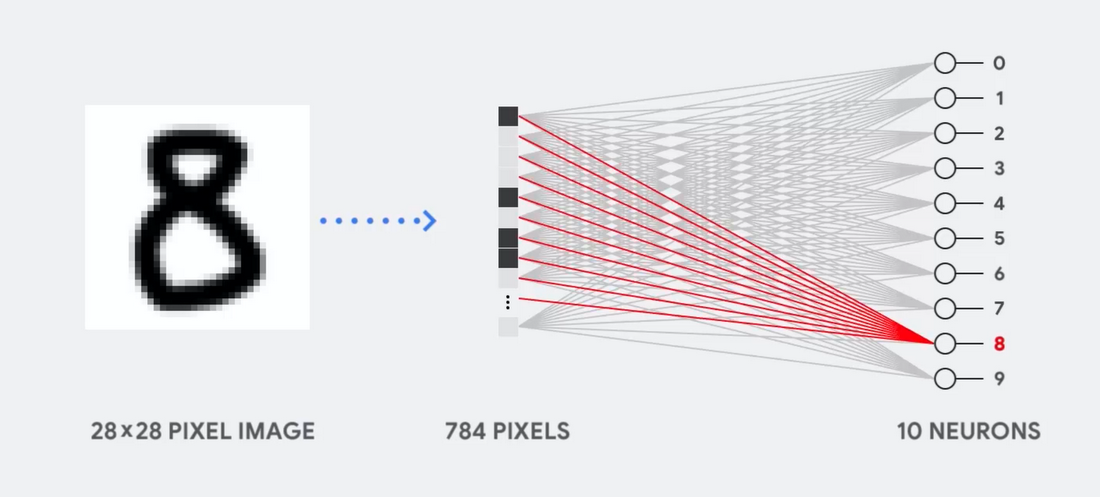

Так выглядит dataflow граф нейросети для простого распознавания:
Примитивный вычислительный элемент, который выполняет умножения и сложения:
Сильно конвейеризованная структура из таких элементов, это систолический массив для умножения матриц и есть:

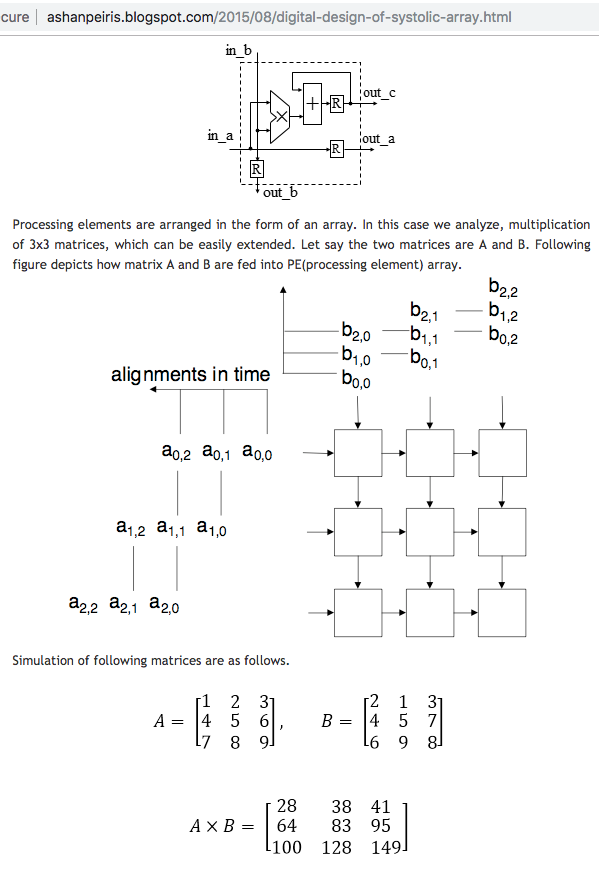

В интернете есть куча кода на Verilog и VHDL с реализацией систолического массива, например код вот под этим блог-постом [5]:
module top(clk,reset,a1,a2,a3,b1,b2,b3,c1,c2,c3,c4,c5,c6,c7,c8,c9);
parameter data_size=8;
input wire clk,reset;
input wire [data_size-1:0] a1,a2,a3,b1,b2,b3;
output wire [2*data_size:0] c1,c2,c3,c4,c5,c6,c7,c8,c9;
wire [data_size-1:0] a12,a23,a45,a56,a78,a89,b14,b25,b36,b47,b58,b69;
pe pe1 (.clk(clk), .reset(reset), .in_a(a1), .in_b(b1), .out_a(a12), .out_b(b14), .out_c(c1));
pe pe2 (.clk(clk), .reset(reset), .in_a(a12), .in_b(b2), .out_a(a23), .out_b(b25), .out_c(c2));
pe pe3 (.clk(clk), .reset(reset), .in_a(a23), .in_b(b3), .out_a(), .out_b(b36), .out_c(c3));
pe pe4 (.clk(clk), .reset(reset), .in_a(a2), .in_b(b14), .out_a(a45), .out_b(b47), .out_c(c4));
pe pe5 (.clk(clk), .reset(reset), .in_a(a45), .in_b(b25), .out_a(a56), .out_b(b58), .out_c(c5));
pe pe6 (.clk(clk), .reset(reset), .in_a(a56), .in_b(b36), .out_a(), .out_b(b69), .out_c(c6));
pe pe7 (.clk(clk), .reset(reset), .in_a(a3), .in_b(b47), .out_a(a78), .out_b(), .out_c(c7));
pe pe8 (.clk(clk), .reset(reset), .in_a(a78), .in_b(b58), .out_a(a89), .out_b(), .out_c(c8));
pe pe9 (.clk(clk), .reset(reset), .in_a(a89), .in_b(b69), .out_a(), .out_b(), .out_c(c9));
endmodule
module pe(clk,reset,in_a,in_b,out_a,out_b,out_c);
parameter data_size=8;
input wire reset,clk;
input wire [data_size-1:0] in_a,in_b;
output reg [2*data_size:0] out_c;
output reg [data_size-1:0] out_a,out_b;
always @(posedge clk)begin
if(reset) begin
out_a<=0;
out_b<=0;
out_c<=0;
end
else begin
out_c<=out_c+in_a*in_b;
out_a<=in_a;
out_b<=in_b;
end
end
endmodule
Замечу, что этот код не оптимизирован и вообще корявый (и даже непрофессионально написан — исходник в посте использует блокирующие присваивания в @ (posedge clk) — я это поправил). Даша могла бы например использовать конструкции Verilog generate для более элегантного кода.
Кроме двух экстремальных реализаций нейросети (на процессоре и на систолическом массиве) Даша могла бы рассмотреть и другие варианты, которые быстрее чем процессор, но не такие прожорливые на операции умножение как систолический массив. Правда это уже скорее не для школьников, а для студентов.

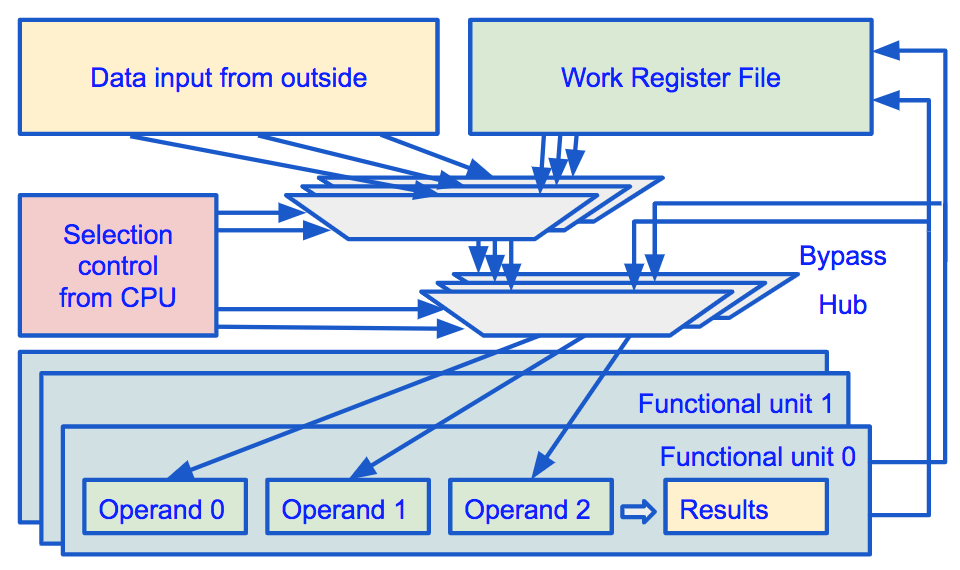

Один вариант — это выполняющее устройство с большим количеством параллельно работающих функциональных блоков, как в Out-of-Order процессоре:
Другой вариант — это так называемый Coarse Grained Reconfigurable Array — матрица из квази-процессорных элементов, у каждого из которых есть небольшая программа. Эти процессорные элементы идейно похожи на ячейки ПЛИС/FPGA, но оперируют не с отдельными сигналами, а с группами бит / числами на шинах и в регистрах — см. Прямой репортаж с рождения крупного игрока в аппаратном AI, который ускоряет TensorFlow и конкурирует с NVidia" [6].
Теперь собственно исходное письмо от Даши:
Доброго времени суток, Юрий.
Я в 2017 году в ЛШЮПе училась в у вас в мастерской и в октябре 2017 года участвовала в конференции в Томске в октябре того же года с работой посвящённой встраиванию блока умножения в процессор SchooolMIPS.
Я бы сейчас хотела продолжить эту работу. В данный момент мне удалось получить разрешение в школе взять эту тему в качестве небольшой курсовой. У вас есть возможность помочь мне с продолжением данной работы?
P.S. Поскольку работа делается в определенном формате, требуется написание введения и литературного обзора темы. Посоветуйте, пожалуйста, источники, из которых можно взять информацию по истории развития данной темы, по философиям архитектур и прочее, если у вас есть такие ресурсы на примете.
Плюсом, в данный момент я проживаю в Москве в школе-интернате, возможно, будет проще осуществлять взаимодействие.
С уважением,
Дарья Криворучко.

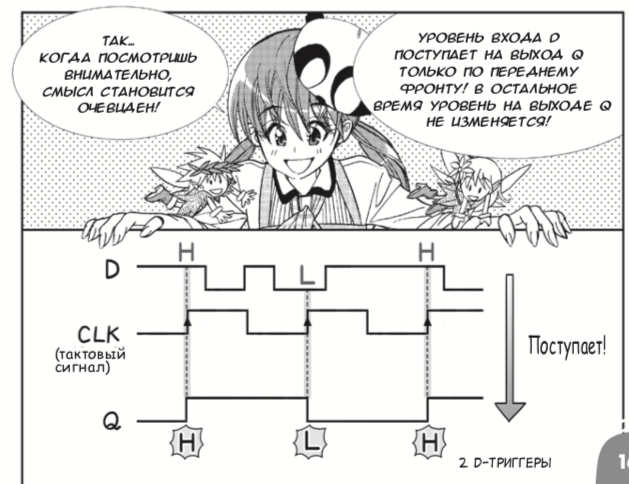

Даша учила Verilog и проектирование на уровне регистровых передач с помощью меня и книжки Дэвида Харриса и Сары Харрис «Цифровая схемотехника и архитектура компьютера» [7]. Однако если вы школьник/школьница и хотите понять основные концепции ну на совсем простом уровне, то для вас издательство ДМК-Пресс выпустило русский перевод японской манги 2013 года про цифровые схемы [8], созданной Амано Хидэхару и Мэгуро Кодзи. Несмотря на несерьезную форму изложения, книжка корректно вводит логические элементы и D-триггеры, после чего привязывает это к ПЛИС-ам [9]:
Вот как выглядела Летняя Школа Юных Программистов [10] в Новосибирской области, где Даша выучила Verilog, ПЛИС, методологию разработки на уровне регистровых передач (Register Transfer Level — RTL):
А вот выступление Даши на конференции в Томске вместе с другим десятиклассником, Арсением Чегодаевым:
После выступления Даша со мной и с Станиславом Жельнио sparf [11], главным создателем учебного процессорного ядра schoolMIPS для реализации на ПЛИС:
Проект schoolMIPS находится с документацией на https://github.com/MIPSfpga/schoolMIPS [12]. В простейшей конфигурации этого учебного процессорного ядра всего 300 строк на Verilog, в то время как в промышленном встроенном ядре среднего класса примерно 300 тысяч строк. Тем не менее, Даша смогла почувствовать, как выглядит работа проектировшиков в индустрии, которые точно так же меняют декодер и выполняющее устройство, когда добавляют в процессор новую инструкцию:
В заключение приведем фотографии декана Самарского Университета Ильи Кудрявцева, который заинтересован в создании летней школы и олимпиад с процессорами на ПЛИС для будущих абитуриетов:
И фотографию сотрудников зеленоградского МИЭТ, которые уже планируют такую летнюю школу в следуюшем году:
И в одном, и в другом месте должны хорошо пойти как материалы от РОСНАНО, так и возможные материалы Олимпиады НТИ, а также наработки, которые сделаны в последние пару лет во внедрении ПЛИС и микроархитектуры в программу университетов ВШЭ МИЭМ, МГУ и казанского Иннополиса [13].
