Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал

в 9:13, , рубрики: mikrotik, vpn, Блог компании RUVDS.com, браузеры, Лайфхаки для гиков, приватность, Сетевое оборудование, Сетевые технологии, системное администрирование

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 1


В этом пошаговом руководстве я расскажу, как настроить Mikrotik, чтобы запрещённые сайты автоматом открывались через этот VPN и вы могли избежать танцев с бубнами: один раз настроил и все работает.

В качестве VPN я выбрал SoftEther: он настолько же прост в настройке как и RRAS и такой же быстрый. На стороне VPN сервера включил Secure NAT, других настроек не проводилось.

В качестве альтернативы рассматривал RRAS, но Mikrotik не умеет с ним работать.  Соединение устанавливается, VPN работает, но поддерживать соединение без постоянных реконнектов и ошибок в логе Mikrotik не умеет.

Настройка производилась на примере RB3011UiAS-RM на прошивке версии 6.46.11.
Теперь по порядку, что и зачем.

1. Устанавливаем VPN соединение

В качестве VPN решения был выбран, конечно, SoftEther, L2TP с предварительным ключом. Такого уровня безопасности достаточно кому угодно, потому что ключ знает только роутер и его владелец.

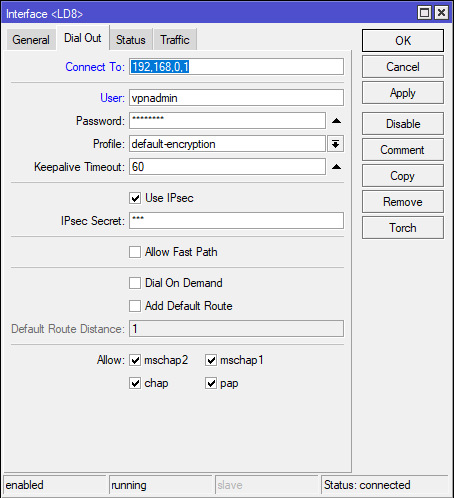

Переходим в раздел interfaces. Сначала добавляем новый интерфейс, а потом вводим ip, логин, пароль и общий ключ в интерфейс. Жмем ок.

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 2

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 3

То же самое командой:

/interface l2tp-client
name="LD8" connect-to=45.134.254.112 user="Administrator" password="PASSWORD" profile=default-encryption use-ipsec=yes ipsec-secret="vpn"

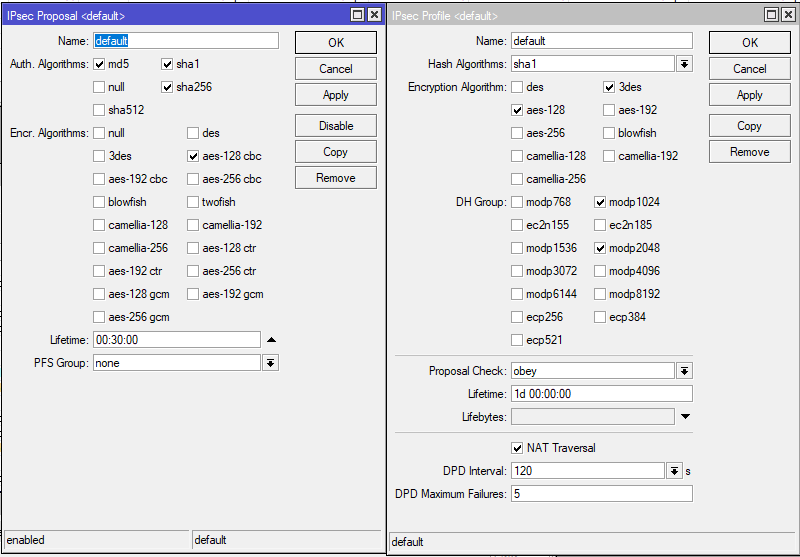

SoftEther заработает без изменения ipsec proposals и ipsec profiles, их настройку не рассматриваем, но скриншоты своих профилей, на всякий случай, автор оставил.

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 4

Для RRAS в IPsec Proposals достаточно изменить PFS Group на none.

Теперь нужно встать за NAT этого VPN сервера. Для этого нам нужно перейти в IP > Firewall > NAT.

Тут включаем masquerade для конкретного, или всех PPP интерфейсов. Роутер автора подключен сразу к трём VPN’ам, поэтому сделал так:

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 5

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 6

То же самое командой:

/ip firewall nat
chain=srcnat action=masquerade out-interface=all-ppp

2. Добавляем правила в Mangle

Первым делом хочется, конечно, защитить все самое ценное и беззащитное, а именно DNS и HTTP трафик. Начнем с HTTP.

Переходим в IP → Firewall → Mangle и создаем новое правило.

В правиле, Chain выбираем Prerouting.

Если перед роутером стоит Smart SFP или еще один роутер, и вы хотите к нему подключаться по веб интерфейсу, в поле Dst. Address нужно ввести его IP адрес или подсеть и поставить знак отрицания, чтобы не применять Mangle в адресу или к этой подсети. У автора стоит SFP GPON ONU в режиме бриджа, таким образом автор сохранил возможность подключения к его вебморде.

По умолчанию Mangle будет применять свое правило ко всем NAT State’ам, это сделает проброс порта по вашему белому IP невозможным, поэтому в Connection NAT State ставим галочку на dstnat и знак отрицания. Это позволит нам отправлять по сети исходящий трафик через VPN, но все еще прокидывать порты через свой белый IP.

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 7

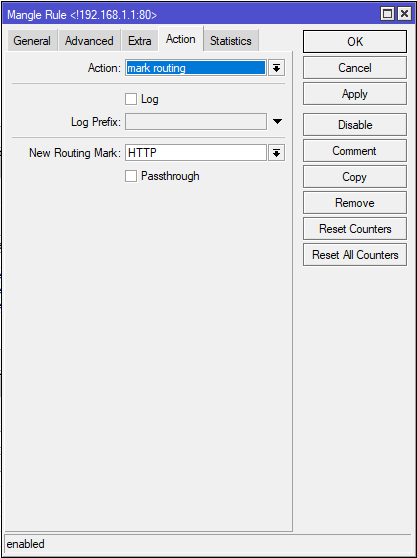

Далее на вкладке Action выбираем mark routing, обзываем New Routing Mark так, чтобы было в дальнейшем нам понятно и едем дальше.

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 8

То же самое командой:

/ip firewall mangle
add chain=prerouting action=mark-routing new-routing-mark=HTTP passthrough=no connection-nat-state=!dstnat protocol=tcp dst-address=!192.168.1.1 dst-port=80

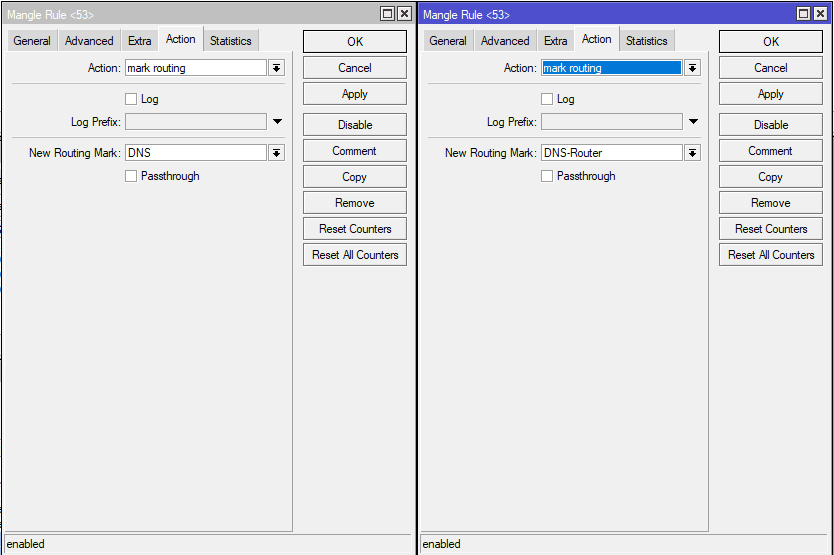

Теперь переходим к защите DNS. В данном случае нужно создать два правила. Одно для роутера, другое для устройств подключенных к роутеру.

Если вы пользуетесь встроенным в роутер DNS, что делает и автор, его нужно тоже защитить. Поэтому для первого правила, как и выше мы выбираем chain prerouting, для второго же нужно выбрать output.

Output это цепь которые использует сам роутер для запросов с помощью своего функционала. Тут все по аналогии с HTTP, протокол UDP, порт 53.

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 9

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 10

То же самое командами:

/ip firewall mangle
add chain=prerouting action=mark-routing new-routing-mark=DNS passthrough=no protocol=udp
add chain=output action=mark-routing new-routing-mark=DNS-Router passthrough=no protocol=udp dst-port=53

3. Строим маршрут через VPN

Переходим в IP → Routes и создаем новые маршруты.

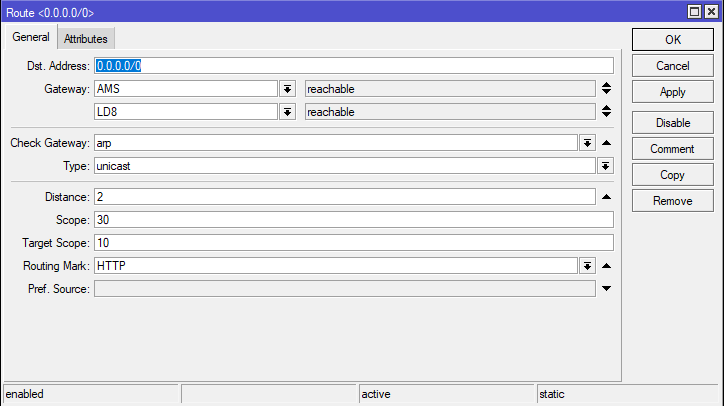

Маршрут для маршрутизации HTTP по VPN. Указываем название наших VPN интерфейсов и выбираем Routing Mark.

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 11

На этом этапе вы уже почувствовали, как ваш оператор перестал встраивать рекламу в ваш HTTP трафик.

То же самое командой:

/ip route
add dst-address=0.0.0.0/0 gateway=LD8 routing-mark=HTTP distance=2 comment=HTTP

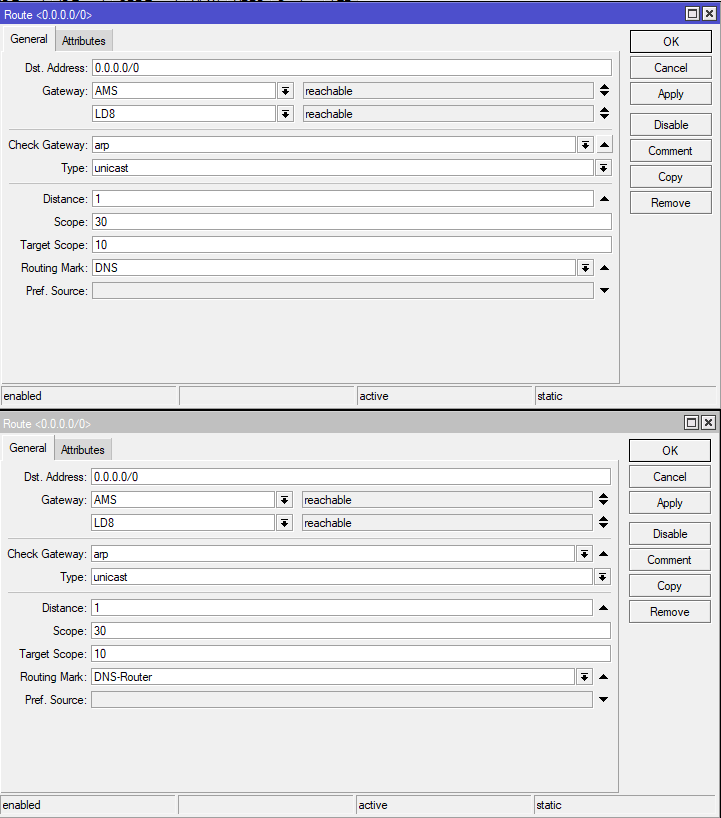

Ровно так же будут выглядеть правила для защиты DNS, просто выбираем нужную метку:

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 12

Тут вы ощутили, как ваши DNS запросы перестали прослушивать. То же самое командами:

/ip route
add dst-address=0.0.0.0/0 gateway=LD8 routing-mark=DNS distance=1 comment=DNS
add dst-address=0.0.0.0/0 gateway=LD8 routing-mark=DNS-Router distance=1 comment=DNS-Router

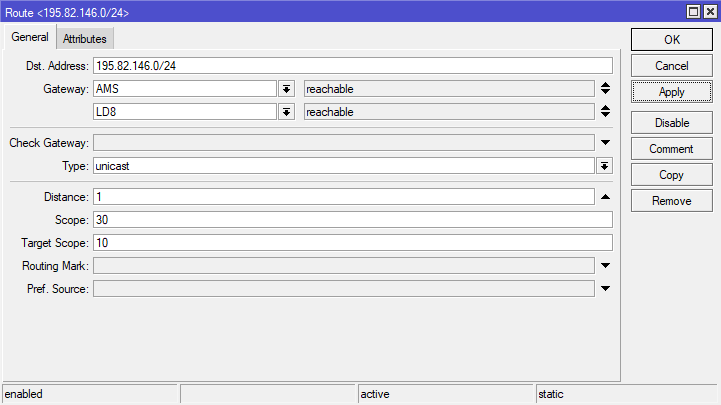

Ну под конец, разблокируем Rutracker. Вся подсеть принадлежит ему, поэтому указана подсеть.

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 13

Вот настолько было просто вернуть себе интернет. Команда:

/ip route
add dst-address=195.82.146.0/24 gateway=LD8 distance=1 commant=Rutracker.Org

Ровно этим же способом, что и с рутрекером вы можете прокладывать маршруты корпоративных ресурсов и других заблокированных сайтов.

Автор надеется, что вы оцените удобство захода на рутрекер и корпоративный портал в одно и тоже время не снимая свитер.

Разблокируем интернет с помощью Mikrotik и VPN: подробный туториал - 14
