3D-печатный корпус для DIY-диммера

в 12:55, , рубрики: coolrf, Блог компании CoolRF, метки:

3D печатный корпус для DIY диммера

Герой нашего сегодняшнего поста — Алексей Маркин, арт-директор екатеринбуржской компании JetStyle. Алексей не только предложил помочь разработать корпус для нашего диммера, но и во-первых — действительно его разработал, во-вторых — напечатал сам на своем принтере несколько экземпляров, и, в-третьих — красиво сфотографировал результат своей работы. За что мы говорим ему сегодня огромное спасибо!

Краткий ввод в курс для тех, кто первый раз увидел наш проект
Мы разрабатываем полноценную систему Умного дома. «Первая ласточка» нашей системы — DIY-диммер. Вот его основные характеристики:

  • Работа по радиоканалу 2,4Ггц (свой протокол, без лицензионных ограничений, либо реализация ZigBee на базе Atmtel BitCloud)
  • Защищенное шифрованием соединение
  • Установка без изменения стандартной электропроводки обычной квартиры
  • Низкий расход электроэнергии
  • Привычный внешний вид выключателей
  • Возможность самостоятельного расширения как аппаратного, так и программного функционала
  • Открытый исходный код как программной, так и аппаратной части

Если вы хотите включиться в обсуждение особенностей системы, прочитайте пожалуйста все наши предыдущие статьи и комментарии к ним. Скорее всего вопросов после такого ознакомления станет гораздо меньше.

Хотите быть в курсе всех событий проекта? Это совсем не сложно!

Нужно всего лишь подписаться на обновление нашей компании на Хабре и в группе ВКонтакте.

С ВКонтакте вопросов обычно не возникает. Чтобы подписаться на обновления Хабра, нужно перейти на страницу компании и нажать кнопку «Подписаться» в блоке справа.

Работа выполнена в бесплатном пакете Blender:

3D печатный корпус для DIY диммера

Исходник лежит здесь, но не торопитесь хватать его и печатать десятками. Это только альфа-версия, нам еще предстоит изрядно скорректировать модель. Поработать с защелками, которые имеют тенденцию к ломке, сделать специальные отверстия для вводного кабеля и так далее. Измененная модель так же будет опубликована. А пока все интересующиеся могут сами поиграться в редакторе, что-то поменять под себя и напечатать свой персональный экземпляр.

Напечатанный корпус выглядит так:

3D печатный корпус для DIY диммера

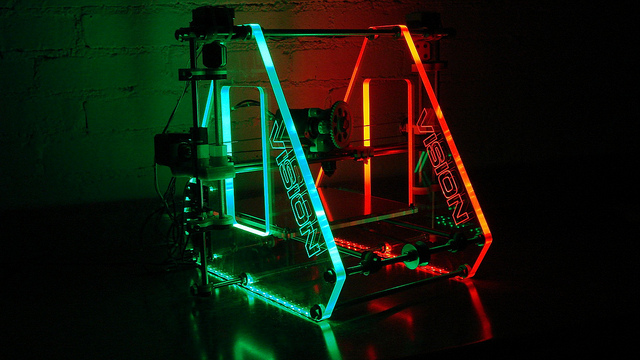

Деталь основания корпуса была отполирована с применением ацетоновой бани. Ориентировочный вес корпуса порядка 6 грамм. Использовался Vision «Hometeam» 3d Printer, приобретенный на Kickstarter:

3D печатный корпус для DIY диммера

Корпус рядом с частично собранной начинкой DIY-диммера:

3D печатный корпус для DIY диммера

Толщина стенок корпуса — 1мм. Крупный вид на защелки крышки корпуса, которые в жизни проявили себя не особо хорошо:

3D печатный корпус для DIY диммера

DIY-диммер в сборе. Специальные отверстия под отвертку в верхней крышке корпуса:

3D печатный корпус для DIY диммера

Для тех, у кого еще нет 3D-принтера

У нас есть хорошая новость. В какой-то мере мы сможем удовлетворить спрос на такие напечатанные корпуса. И ценник будет гораздо ниже того, что был озвучен в том посте с опросом. Подробности огласим по факту окончательной доработки трехмерной модели для печати.
