DIY-диммер: каково оно, быть за выключателем?

в 17:28, , рубрики: coolrf, Блог компании CoolRF, метки:

DIY диммер: каково оно, быть за выключателем?

Оказывается, далеко не все смогли правильно понять, как именно предполагается инсталлировать наш DIY-диммер. Приличное количество вопросов в личке связано с этим. Сегодня мы постараемся показать всё на фото. Всё станет гораздо понятнее.

Краткий ввод в курс для тех, кто первый раз увидел наш проект
Мы разрабатываем полноценную систему Умного дома. «Первая ласточка» нашей системы — DIY-диммер. Вот его основные характеристики:

  • Работа по радиоканалу 2,4Ггц (свой протокол, без лицензионных ограничений, либо реализация ZigBee на базе Atmtel BitCloud)
  • Защищенное шифрованием соединение
  • Установка без изменения стандартной электропроводки обычной квартиры
  • Низкий расход электроэнергии
  • Привычный внешний вид выключателей
  • Возможность самостоятельного расширения как аппаратного, так и программного функционала
  • Открытый исходный код как программной, так и аппаратной части

Если вы хотите включиться в обсуждение особенностей системы, прочитайте пожалуйста все наши предыдущие статьи и комментарии к ним. Скорее всего вопросов после такого ознакомления станет гораздо меньше.

Хотите быть в курсе всех событий проекта? Это совсем не сложно!

Нужно всего лишь подписаться на обновление нашей компании на Хабре и в группе ВКонтакте.

С ВКонтакте вопросов обычно не возникает. Чтобы подписаться на обновления Хабра, нужно перейти на страницу компании и нажать кнопку «Подписаться» в блоке справа.

Выключатель-кнопка

Представлен в заголовочном фото. «Лицом-к-лицу» он выглядит вот так:

DIY диммер: каково оно, быть за выключателем?

Подрозетники

(Или как правильно называются эти коробки под выключатели?) Бывают разные, с разными габаритами. Мы для экспериментов купили два вида. Прозрачный — шире, зеленый — глубже.

DIY диммер: каково оно, быть за выключателем?

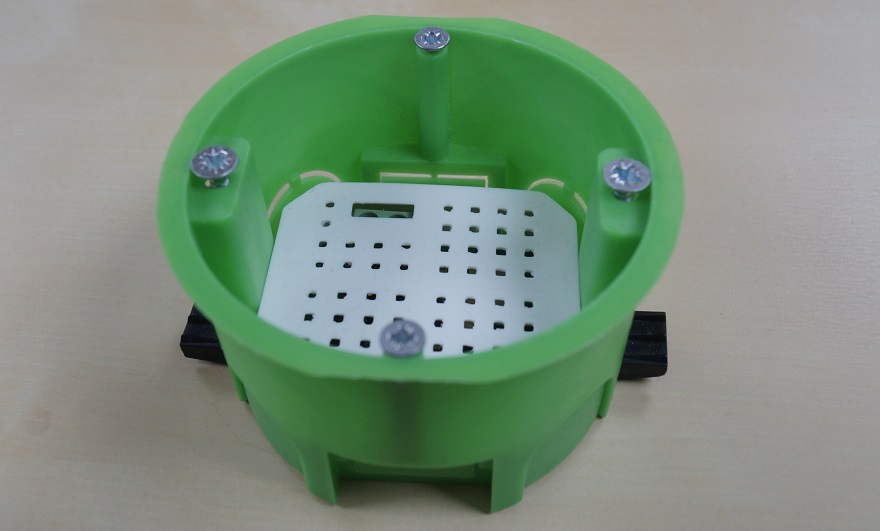

В зеленый подрозетник наш модуль входит «тютелька-в-тютельку». При размещении текущей версии диммера в таких габаритах скорее всего возникнут проблемы с выводом провода из стены — для него остается довольно не много места.

DIY диммер: каково оно, быть за выключателем?

Будем думать над уменьшением габаритов в следующих ревизиях… По высоте все замечательно, вошел и диммер и выключатель:

DIY диммер: каково оно, быть за выключателем?

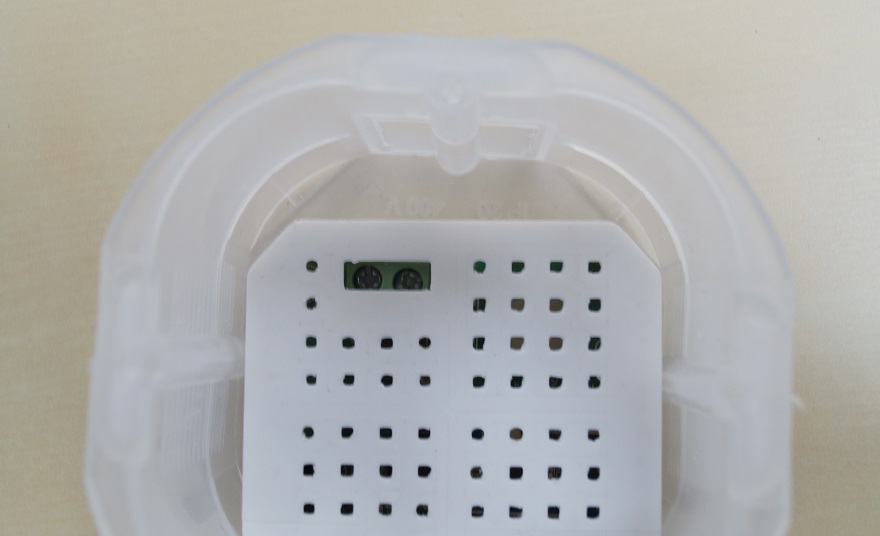

С прозрачным подрозетником всё обстоит гораздо более интересно:

DIY диммер: каково оно, быть за выключателем?

Как видно, места для провода остается предостаточно. По высоте всё так же входит с небольшим запасом:

DIY диммер: каково оно, быть за выключателем?

Как выглядит в реальной стене?

Такие фото должно получиться сделать уже на следующей неделе. Комплект деталей для первых диммеров собран и ждет паяльника alexmgf. Есть все шансы совсем скоро увидеть, как реальный диммер управляет реальной лампой из реальной стены.

Автор: webself
