3D-принтер? Нет, 3D-фрезер

в 9:00, , рубрики: 3d-принтер, 3d-фрезер, CNC-router, diy или сделай сам, masterkit, Repetier-Host, RepRap, SketchUp, Блог компании Мастер Кит, метки:

Вокруг 3D МастерКит благодаря нашим принтерам MC2 и MC5 уже собралось довольно большое сообщество любителей 3D печати.

Для них 3D-принтеры постепенно стали обычной и необходимой вещью в домашних мастерских. Так вот! Сообщество требует развитие домашнего моделирования и давно посматривают в сторону фрезерных станков, мечтая о таких недорогих, простых в эксплуатации домашних фрезерных станках.
Раз мечтают — надо делать. Раз надо делать – сделали!
Получился не просто фрезер, а 3D фрезер. Внешний вид фрезера можно посмотреть на нашем сайте.

Ниже на фото показаны все детали конструктора – структура, кинематика и электроника.

3D-принтер? Нет, 3D-фрезер - 1

3D-принтер? Нет, 3D-фрезер - 2

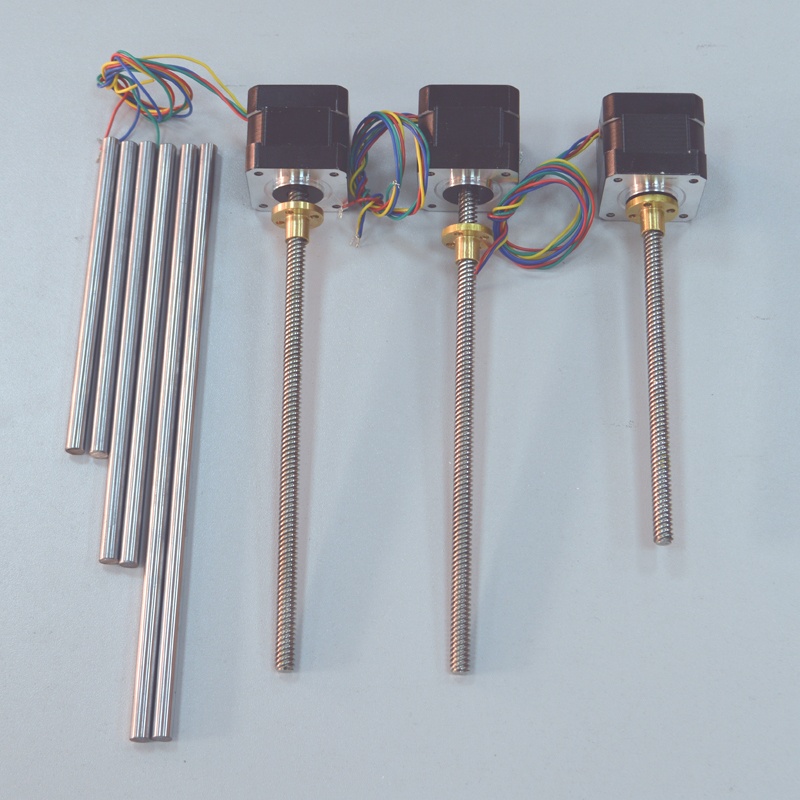

3D-принтер? Нет, 3D-фрезер - 3

3D-принтер? Нет, 3D-фрезер - 4

Теперь о преемственности программного обеспечения.
Если 3D-принтер слой за слоем выращивает модель, то 3D-фрезер слой за слоем снимает лишнее. Раз это DIY 3D-фрезер, то он должен быть понятен в управлении любому человеку эксплуатирующему 3D-принтер.
Как и любые Reprap 3D-принтеры наши работают под управлением совершенно бесплатной программы RepetierHost. Эта программа уже давно стала эталоном для всех DIY принтеров. Она интуитивно понятна для начинающих мастеров, русифицирована и регулярно обновляется. Значит и 3D-фрезер должен управляться RepetierHost–ом. А файлы моделей, которые фрезер “кушает” должны быть stl точно такие, как и для 3D-принтера.
Мы серьёзно поработали над RepetierHost. И теперь он управляет 3D-фрезером как обычным 3D-принтером.
Доработанный RepetierHost можно скачать только с нашего сайта.
Далее я, пользуясь стандартным набором программ 3D-принтерщика покажу, как сделать корпус для электроники фрезера. Электроника принтера это наша плата Mastertronics. Плата крепится к принтеру и в базовой версии не закрывается корпусом. В принципе ничего страшного в этом нет, но получается какая-то незаконченность.
См видео.

Все детали этого корпуса выглядят так:

3D-принтер? Нет, 3D-фрезер - 5

Здесь все stl-файлы нарисованные в Sketchup.

1. Создание модели. Sketchup – одна из самых доступных для понимания и бесплатных софтин для 3D-моделирования.
Я не буду описывать как создать модель в скетчапе. А просто покажу что модель сделана именно в нем и экспортирована в stl-файл.

3D-принтер? Нет, 3D-фрезер - 6

2. Загружаем экспортированный из Sketchup stl-файл в RepetierHost. Обрабатываем её в встроенном слайсере. И отправляем на печать. О! Не на печать а на фрезерование!

3D-принтер? Нет, 3D-фрезер - 7

Для владельцев 3D принтеров это самые привычные операции.

В следующей статье я сравню детали напечатанные на 3D-принтере и фрезерованные на 3D-фрезере.
Сделаю два корпуса на 3D-принтере и на 3D-фрезере.
Увидимся!
