Так как Хабр — ресурс неспециализированный по тематике поста, поэтому, пожалуй, буду следовать стилю «просто о сложном» .

Года 4 назад я подошел к пониманию, что вырос из мотора ижп5, конструкция которого заботливо сохранялась ижевскими инженерами на протяжение почти 70лет. И на то есть причины: со своими задачами она справляется достаточно эффективно. И вроде все хорошо, вот только задачи перед мотоциклом ставил несколько отличные: легкий и мощный эндуро, ресурс хотя бы в два сезона, дальняки с крейсерской скоростью в районе 120км/ч, перевозка в коляске всякого хлама и транспорт на каждый день. Иж благополучно удовлетворяет только последнем двум задачам.

Свой 2 тактный мотор. CR620

Если из ходовой при помощи болгарки, металлопроката, САПР-а, сварки и станков можно сделать почти все, да и смысл привязываться к стандартной более чем достаточный — документы. С мотором дело иное, а ведь именно вокруг него должен строиться мотоцикл, тут уже грубыми инструментами не обойдешься, и работы горы. Собственно поэтому товарищи кастомайзеры мучают ходовую в лучших традициях дизайнера, мимикрировшего под инженера, но крайне редко лезут в двс и кпп, предпочитая купить готовое и не усложнять себе жизнь, ибо лишь бы смотрелось.

Сделай сам, и получится дороже, но интересней

Вначале планировал мучить мотор иж пс, превращая его 500сс. Цилиндр и коленвал должны были быть сделаны на заказ. Подготовив примерные чертежи деталей, я стал искать завод или фирму, который возьмется за изготовление их. Начать хотел с гильзы цилиндра, но никто не стал за нее браться: кто-то отказывал в открытую, кто-то обещал перезвонить, кто-то предлагал чугунную болванку. В общем желающих взяться за это дело я так и не нашел. Сейчас спустя годы понимаю свою ошибку — не там искал, первый звоночек кризиса мех. обработки прозвенел.

Таким образом, от идеи собственного цилиндра в тот момент пришлось отказаться. Нужен был подходящий цилиндр от серийного мотоцикла. И он был найден в лице цилиндра от Honda CR500. Составив смету проекта я выяснил, что покупка целого мотора от хонды будет немного дороже: разность цены моторов компенсируется трудностью доводки ижевского детища. К слову сказать, эта идея не умерла, после длительного обсуждения за нее решил взяться другой человек, а я ему помог детальками. (Фото публиковать не буде, оно доступно по ссылке).

Собственно так я и пришел к выбору мотора Honda CR500. Это такой кроссовый мотоцикл 80-90годов прошлого века, эпохи господства 2-т и 500сс, можно сказать живая легенда.

Идея бессмертна
Через некоторое время мотор был по частям вытянут с ebay. И вроде все готово к сборке, все уже давно лежит в столе, а душа требует рукоблудия и навязчивый мысли о своем моторе так и не удалось прогнать. Собрать cr500 в стандарте уже не хочется, а мозг за прошедшее время успел найти странные инженерные решения в заметном количестве. Выбора не остается, придется делать свой цилиндр, только используя другой низ.

Свой 2 тактный мотор. CR620

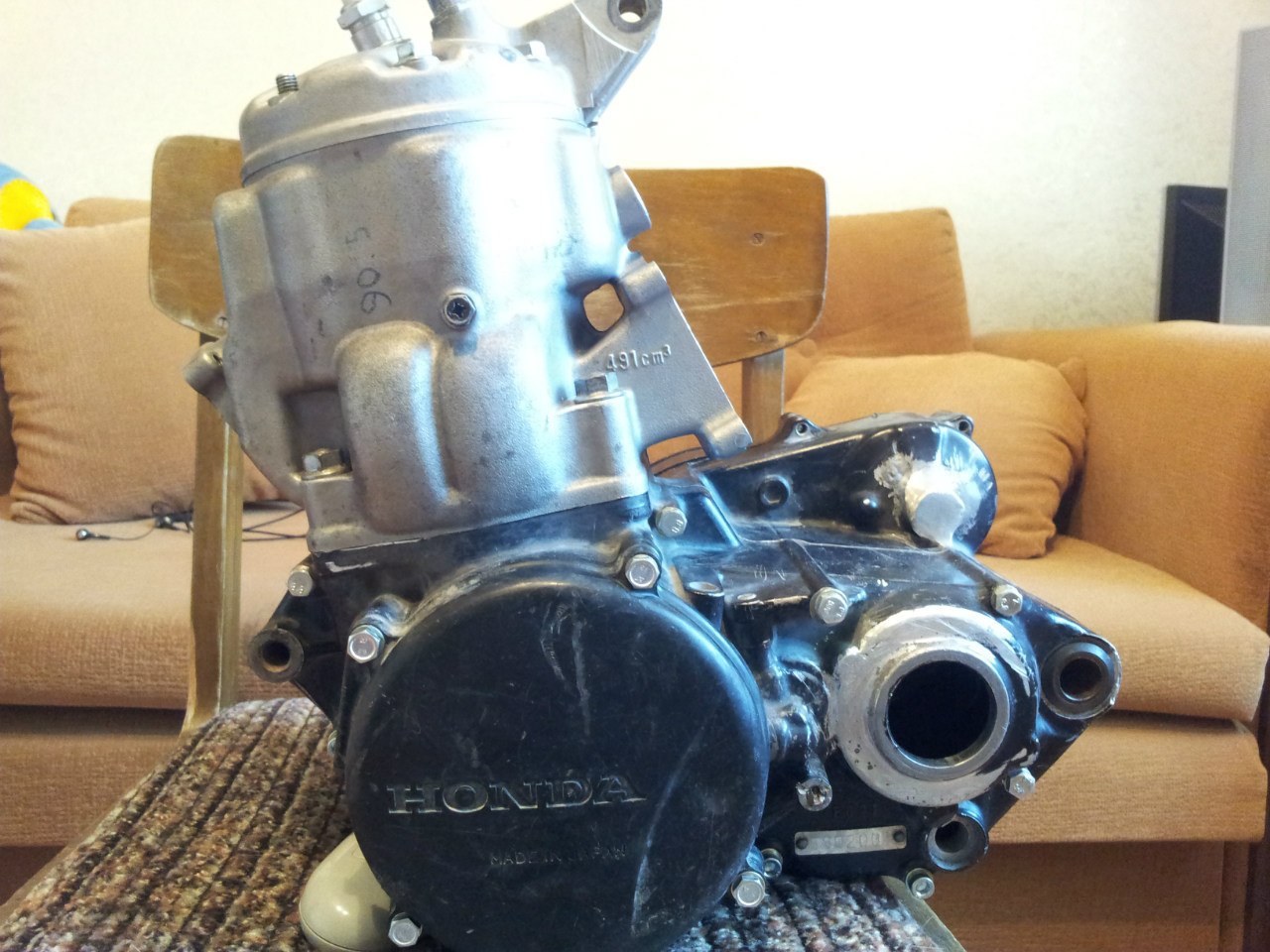

стандартный мотор cr500

Свой 2 тактный мотор. CR620

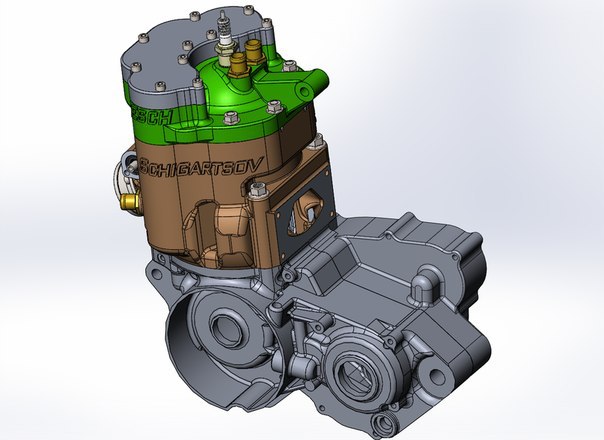

как конечный итог

Начал узнавать цены за литье — все плохо. Начал узнавать о 3д печати форм, да бы отлить самому — тоже самое. Кризисы 3d печати и литья стали очевидными. Решение его явное: нужен свой принтер. А с деньгами плохо, поэтому ЦПГ продал, ибо своя будет. Продал как раз тому человеку, который принял мою старую идею. На вырученные средства и добавив еще сверху обзавелся своим 3d принтером.

Свой 2 тактный мотор. CR620

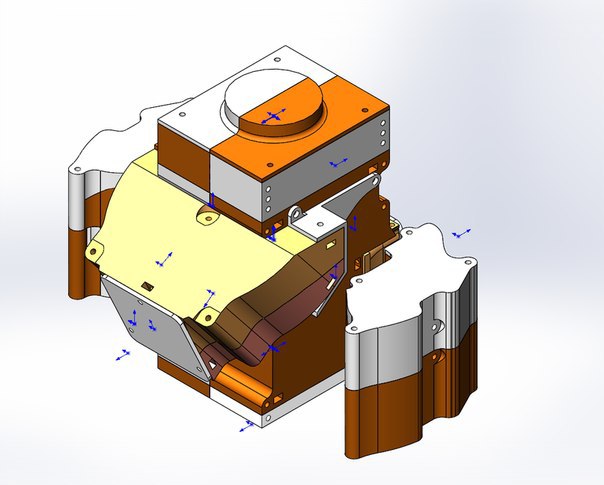

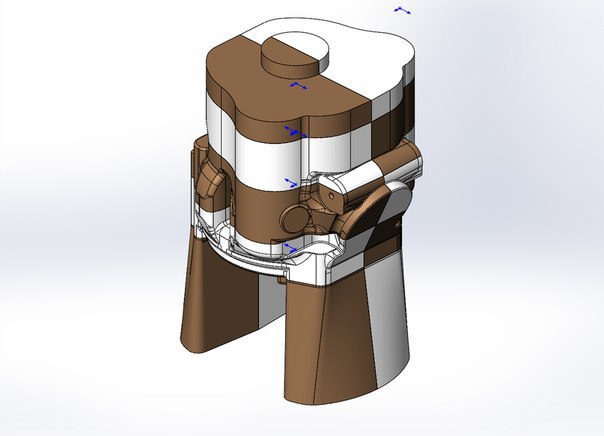

Спроектировал формы, набравшись опыта печати, переделал их. Люблю двойную работу.

Свой 2 тактный мотор. CR620
Свой 2 тактный мотор. CR620

И напечатал их. Ушло 3,5кг пластика и 252часа станочного времени.

Свой 2 тактный мотор. CR620

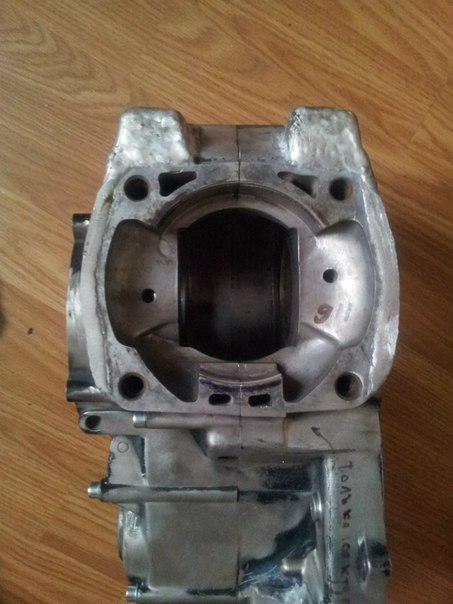

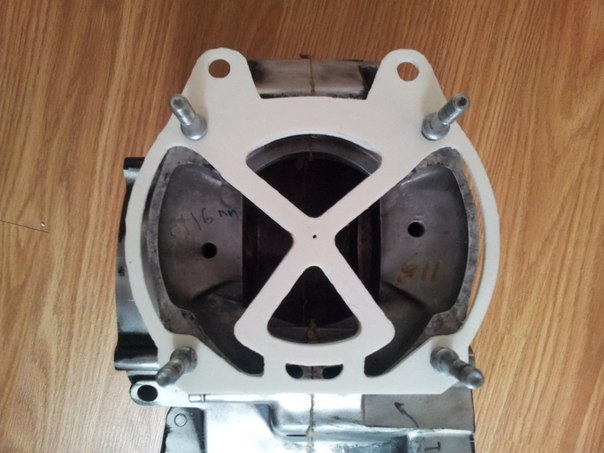

Что бы чудовище влезо, нужно подварить картер, хотя делать этого не хотел.

Свой 2 тактный мотор. CR620
Свой 2 тактный мотор. CR620

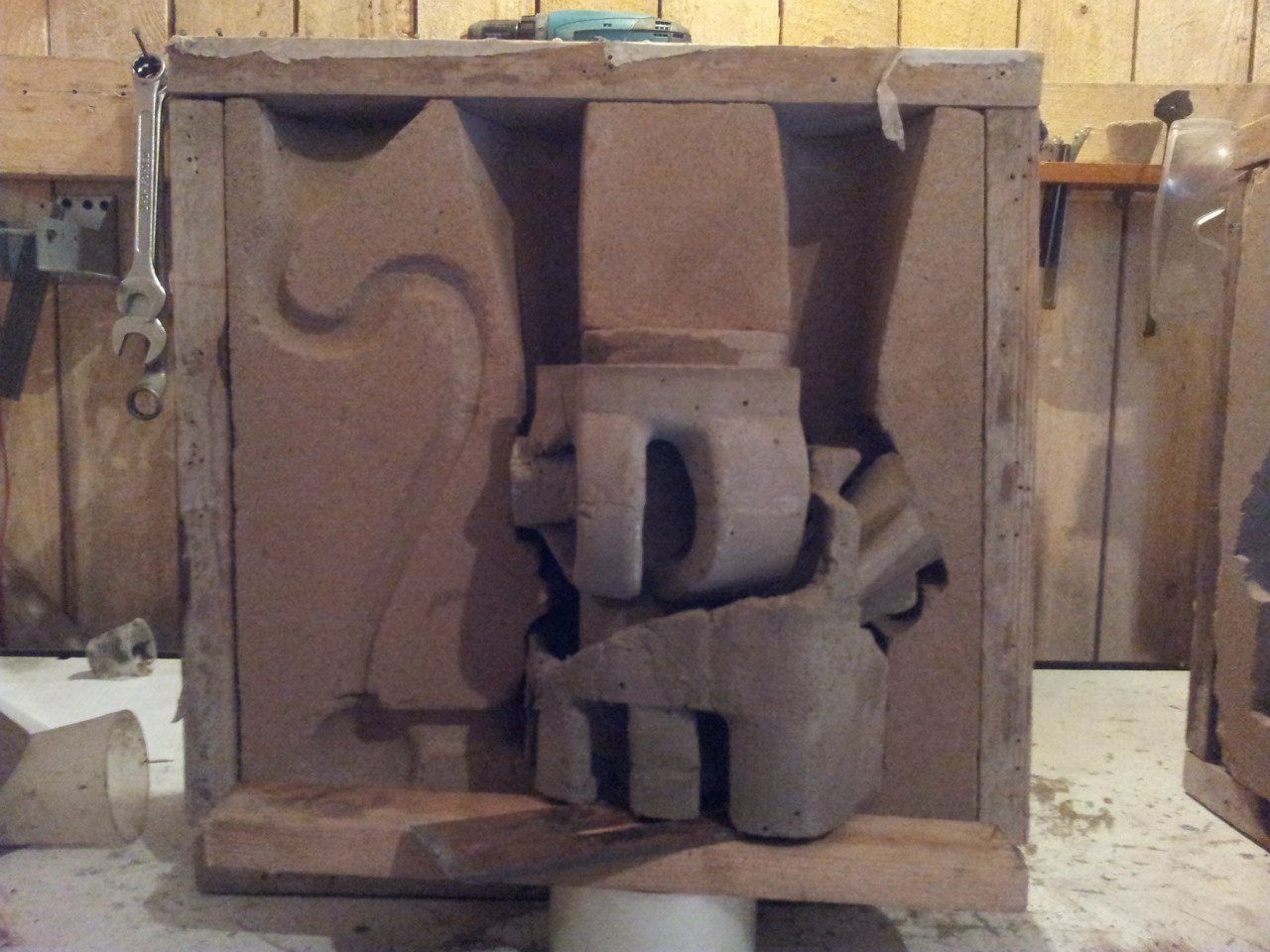

Тем временем настало лето, а вместе с теплой погодой и литейный сезон.

Первый блин, как известно, комом, поэтому переводить хороший металл на него не стал, а переплавил карнизы, от которых шел желтый дым, растеливавшийся медленно по окрестностям, не тревожимый ни единым порывом брезгливого ветра.

Свой 2 тактный мотор. CR620

Потом была вторая отливка, лом закончился, и надеялся получить хорошую, но второй блин решительно отправился в след за первым.

Свой 2 тактный мотор. CR620
Свой 2 тактный мотор. CR620

Нельзя же останавливаться на пол пути? Вновь исправил найденные ошибки и сделал новые формы, к слову, на каждый комплект форм уходит около месяца работы.

Свой 2 тактный мотор. CR620

Сейчас нахожусь в томительном ожидание хорошей погоды, в Карелию пришла дождливая осень плавно перетекающая в зиму. Видимо, это будет последняя крупная отливка в этом сезоне, и надеюсь, она будет удачной.
