Предисловие

Увлекся я ночными играми, а именно Encounter. Она объединяет много жанров(видов), но самые распространенные в нашем городе были точки и схватки. А это значило, что часто приходилось находиться в темное время суток в самых различных местах (от сточных труб и подвалов до заброшенных заводов и цехов). Часто приходилось быть на высоте или по колено в воде.

Неубиваемый, ручной, самодельный фонарик - 1

И было крайне досадно в самый ответственный момент лишиться одного из самых важных вещей в игре, лишиться того лучика света, который помогал тебе во тьме ночной искать заветные коды и метки. Я говорю о фонарике. За то время, что я играю, из жизни ушел не один светящийся друг, по самым разным причинам (made is China что Вы хотели): разбивались при падении, топились, на морозе не выдерживал пластик и т.д. А был случай, что фонарик умер из-за того, что я не правильно его заряжал (спасибо производителю, который написал к фонарику не правильную инструкцию). Плюс девайсы за 300-400 рублей, не отличались высокими показателями, что тоже не радовало: светили не более 200 Lm и холодным, отдающим синевой, светом. Разоряться на бренды было не охота, да и покупать китайские аналоги из-за границы, тоже не хотелось (знаю я нашу Почту России, сталкивался). В общем загорелся я желанием сделать себе товарища с CREE самому. И тут понеслось!

Корпус

В моей голове виделось, что-то мощное, крепко. Но так же хотелось, чтобы он нормально помешался в руке и был, пусть не водонепроницаемым, но не боялся дождя и кратковременного попадания в воду. С начало получилось так:

Изначальный вид фонарика

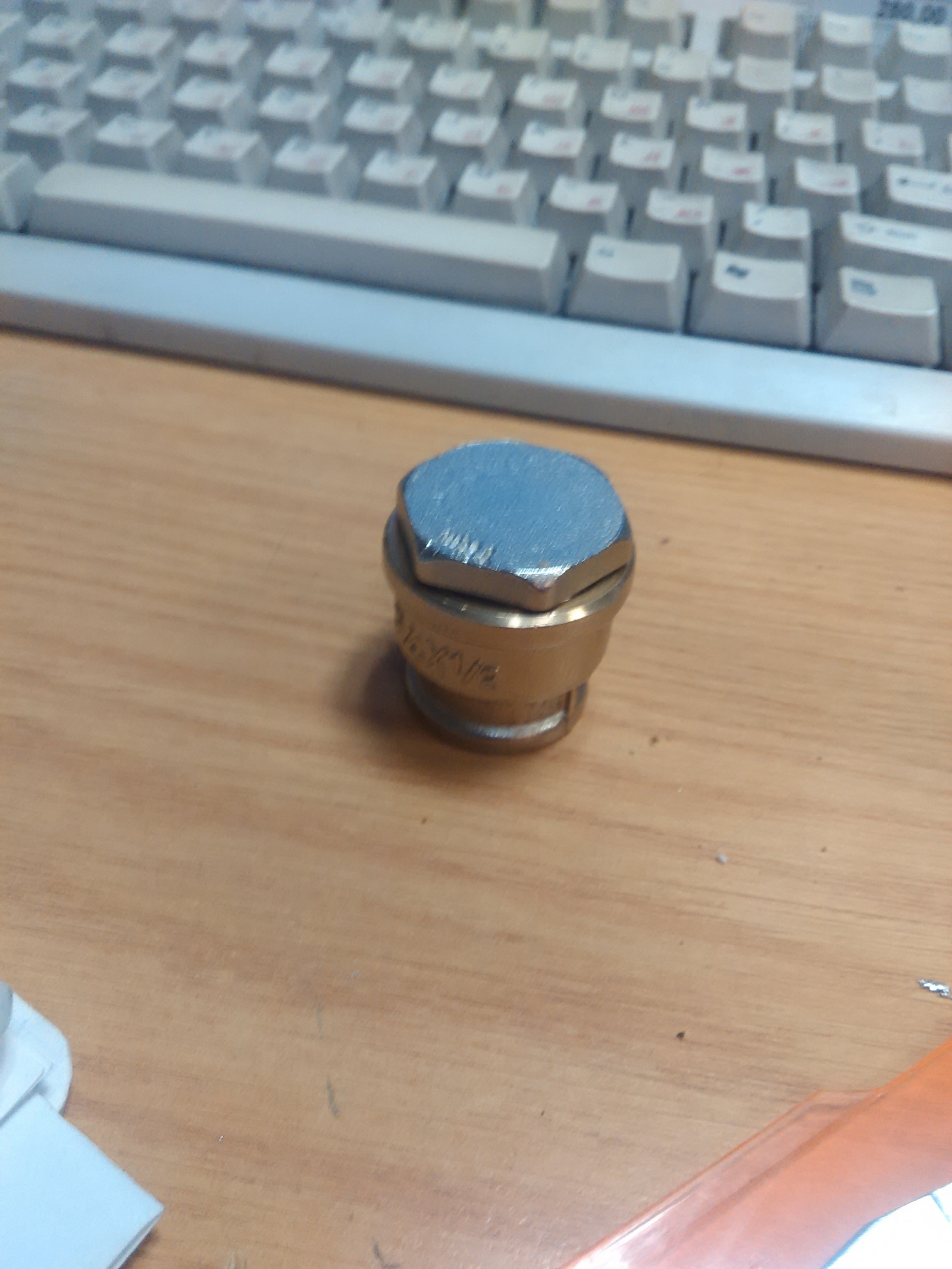

Голова:

Неубиваемый, ручной, самодельный фонарик - 2

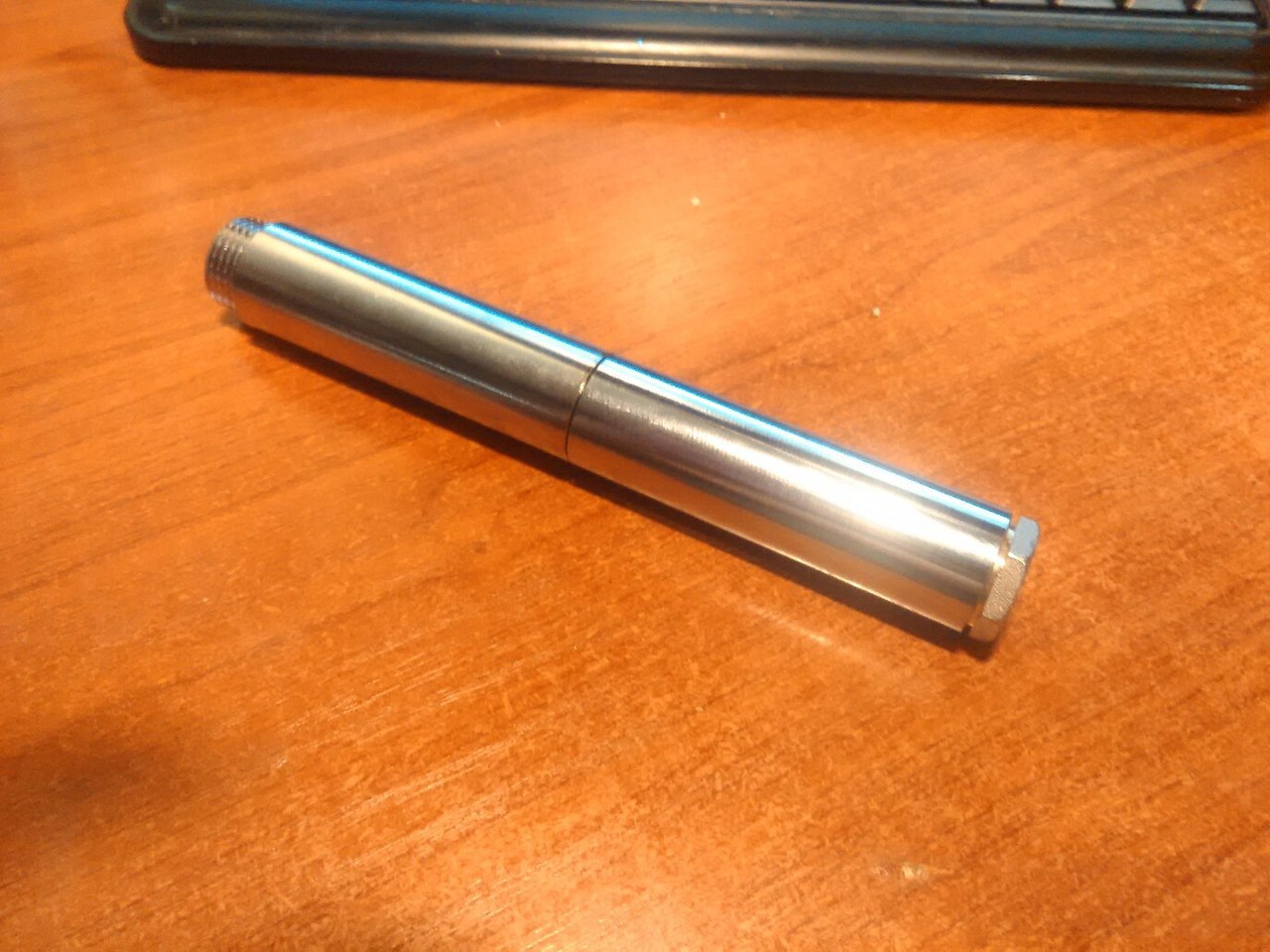

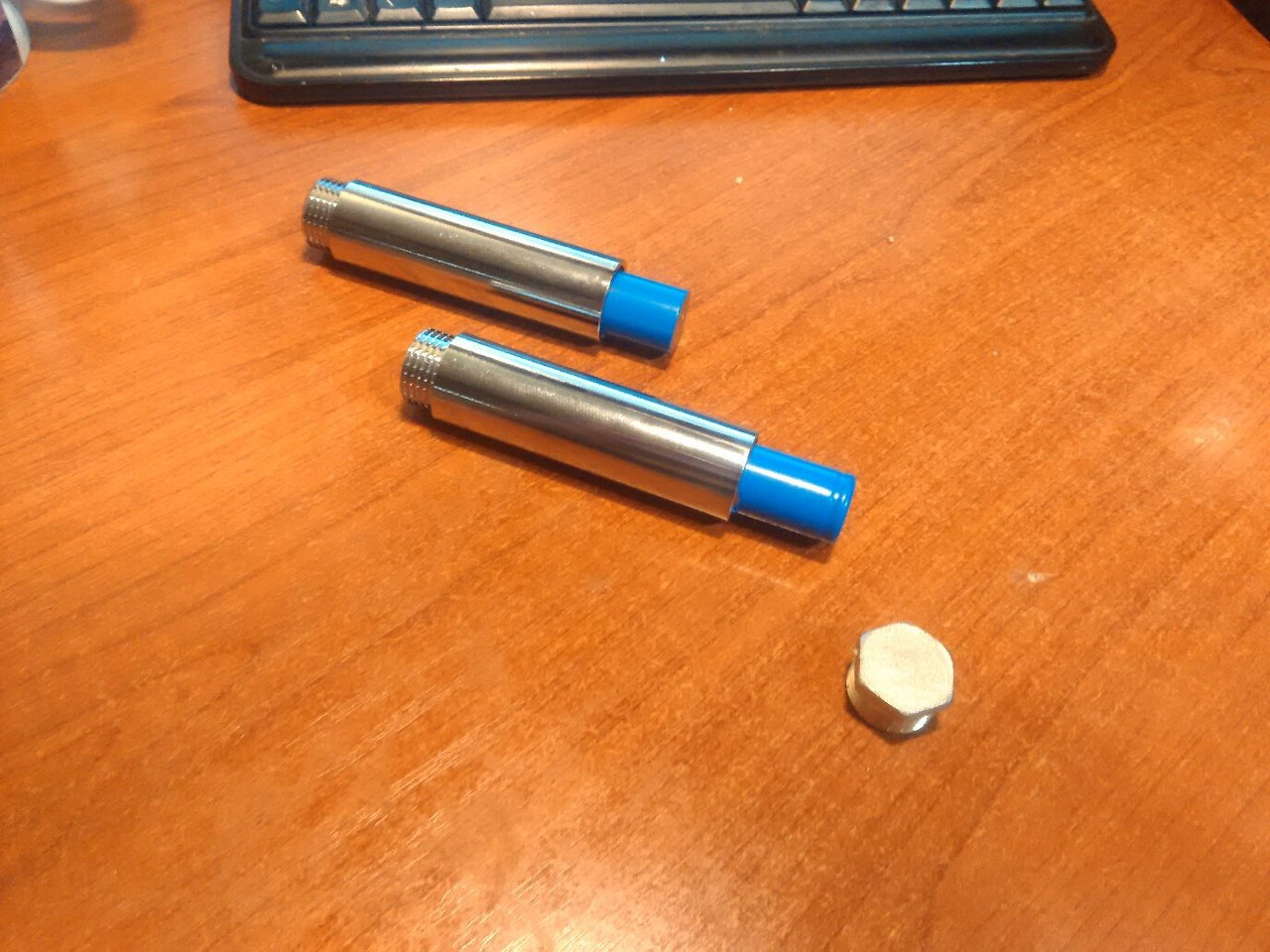

Тело:

Неубиваемый, ручной, самодельный фонарик - 3

Неубиваемый, ручной, самодельный фонарик - 4

В итоге корпус был сделан из:

  • Удлинитель(сгон) на 1/2 80мм, хромированный
  • Удлинитель(сгон) на 1/2 40мм, хромированный
  • Переходник с 1/2 на 3/4
  • Заглушка на 1/2
  • Заглушка на 3/4

А что у нас внутри?

Проблуждав на просторах всемирной паутины, пересмотрев кучу обзоров фонарей с различными характеристиками и вскопав поле тематических форумов (не все поле). Примерно решил что хочу:

  • светодиод на 3-5w, около 500 Lm и теплого-дневного света
  • драйвер, который сможет его тянуть, сможет сообщить о низком заряде аккумулятора и минимум режимов
  • линзу или рефлектор градусов на 10-40
  • Провода, стекло, кнопка и другая мелочь

Поиски электронных компонентов заводили меня в самые различные интернет-магазины. Я остановился на www.fasttech.com (не реклама, чисто для ознакомления). И мой выбор пал на это (это был мой первый самодельный фонарик, так что сильно тратиться не хотелось):

Немного и отдельно о драйвере

Я уже говорил выше, какие критерии хочу в своем драйвере, и они почти совпали с теми, какими обладал выбранный мною драйвер, но вот досада — 5 режимов. Среди которых строб и SOS, ну как же я без них (сарказм). И действительно, на играх они не используются — это надо как то исправлять. На помощь приходить великий GOOGLE, который навел меня вот на такой материал (не реклама, чисто для ознакомления). По приезду посылки, процедура по замыканию контактов на драйвере была произведена и я благополучно избавился от «спасательных режимов». Идем дальше.

Готовим будущий корпус для пересадки начинки

Задачи следующие:

  • Рас-сверлить в заглушках отверстия для кнопки и линзы
  • Провести контакт "+" внутри корпуса
  • Продумать и сделать систему отвода тепла от светодиода

Но обо всём по-порядку.

Рас-сверлить в заглушках отверстия для кнопки и линзы

На помощь приходят сверла и шарошки по металлу.

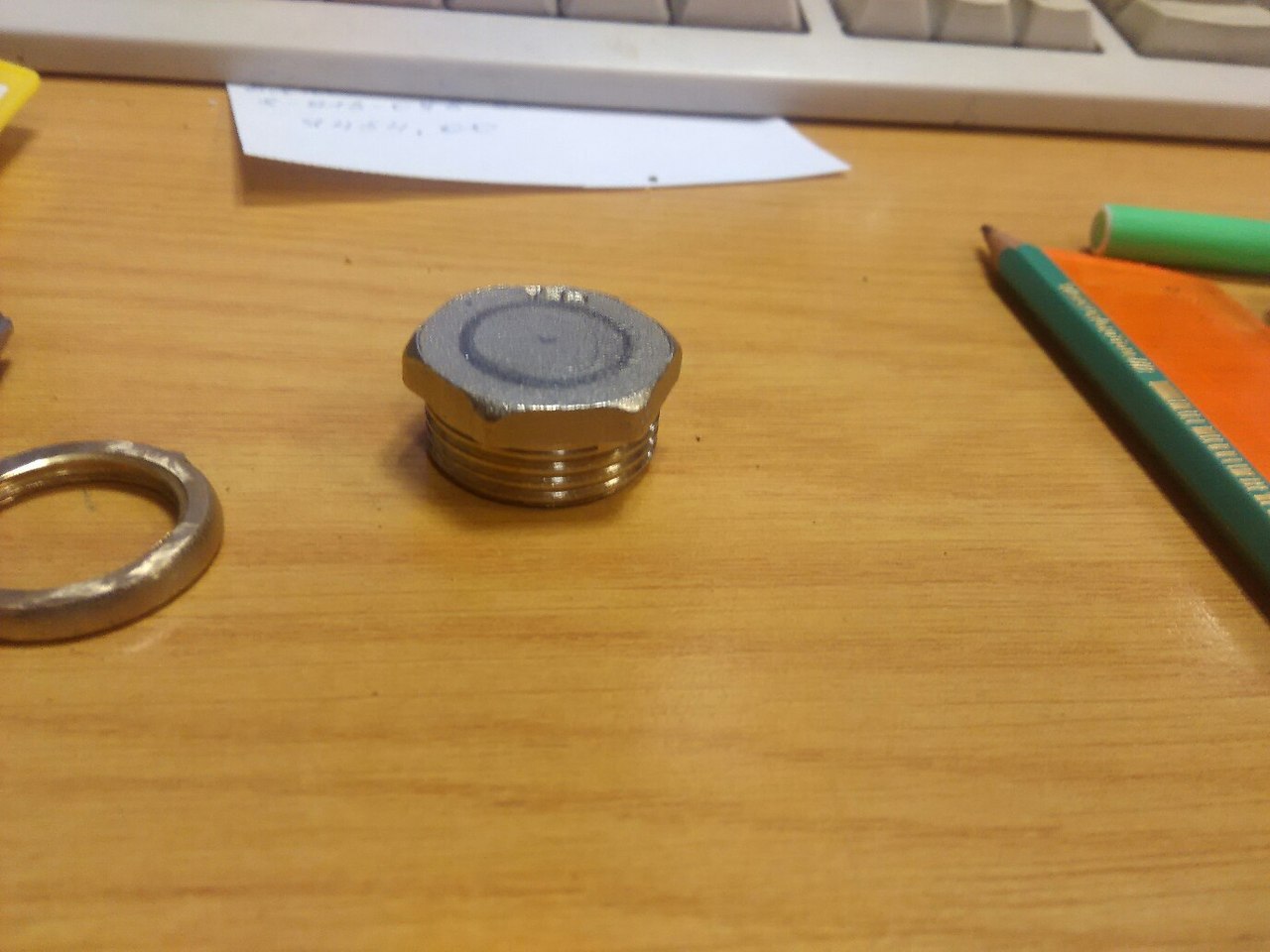

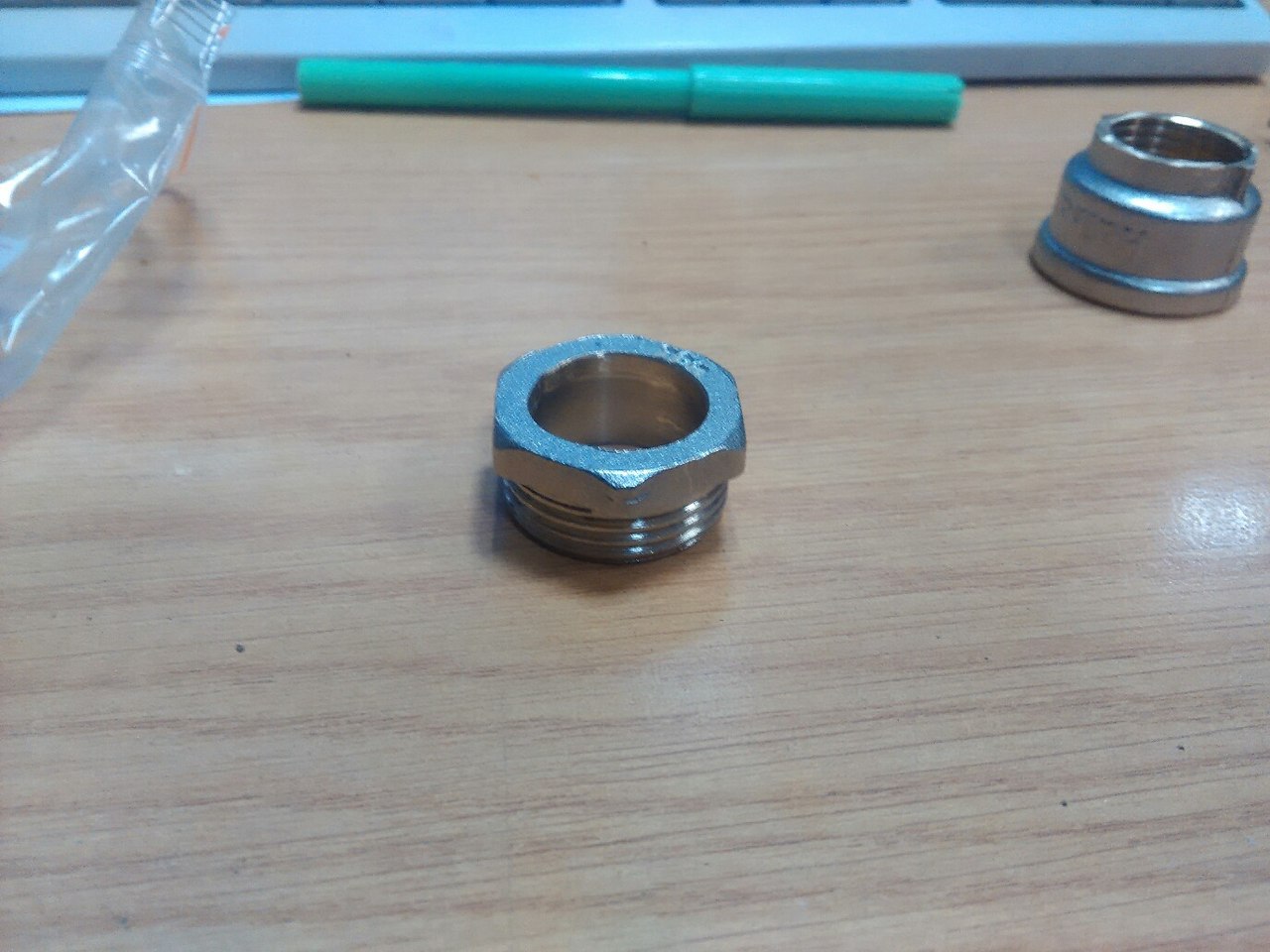

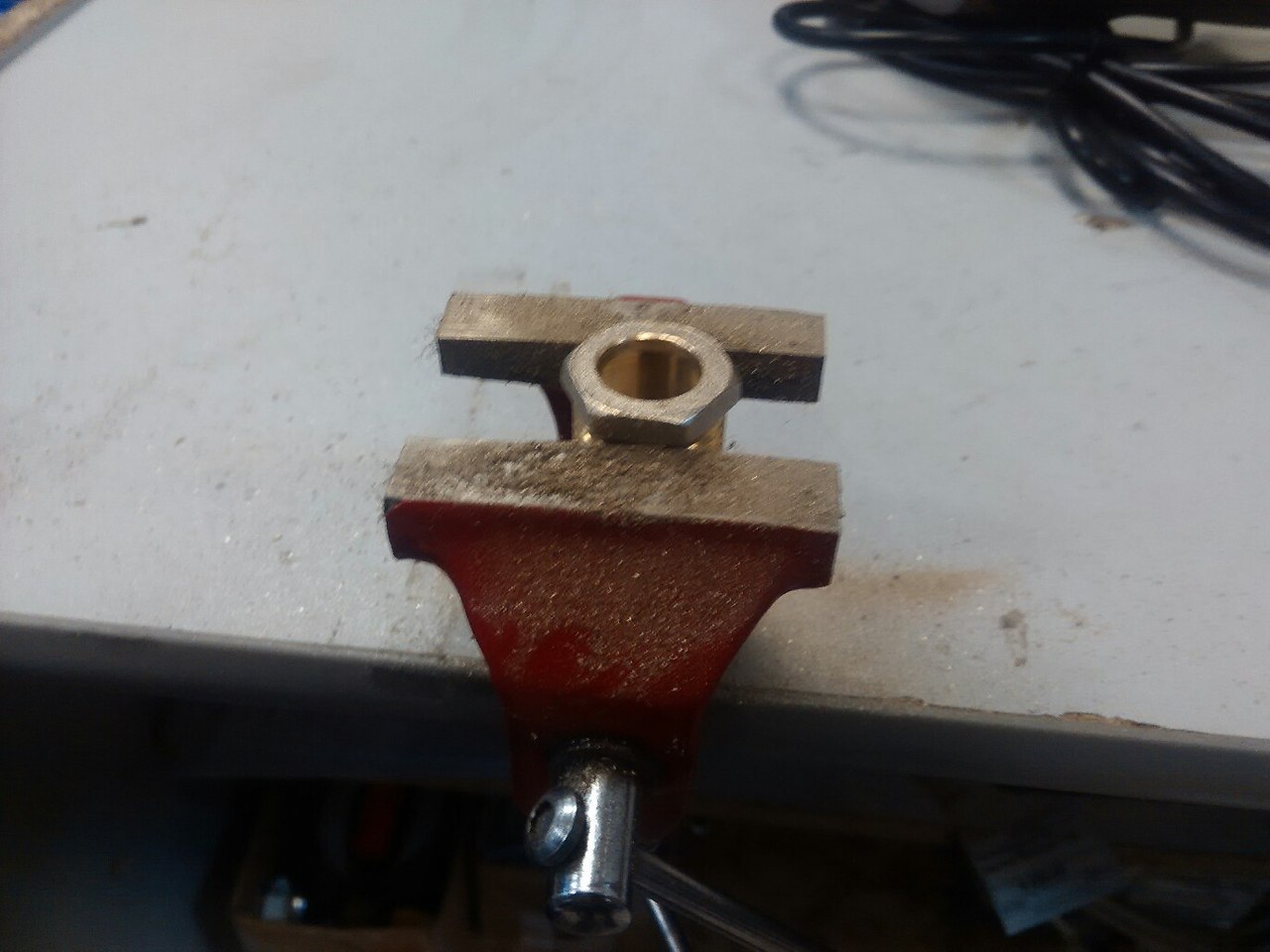

Заглушка под линзу до и после произведенной работы

Неубиваемый, ручной, самодельный фонарик - 5

Неубиваемый, ручной, самодельный фонарик - 6

Неубиваемый, ручной, самодельный фонарик - 7

Неубиваемый, ручной, самодельный фонарик - 8

С заглушкой под кнопку всё так же.

Провести контакт "+" внутри корпуса

Как и большинство строений фонариков, контакт "-" пускают по корпусы, а "+" по сердцевине тела. Мы сделаем так же. Осталось решить как провести тот самый "+". Поразмышляв, решил сделать в сгоне(80мм) заглушку их двухкомпонентного клея ЭПОКСИЛИН, просверлить в нем отверстие и пустить провод.

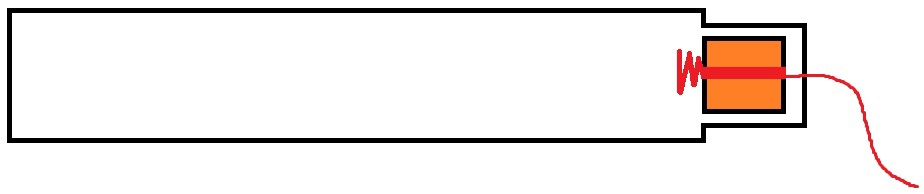

Схематичный рисунок (рисовал в Paint, ну не владею я имениями дизайнера)

Неубиваемый, ручной, самодельный фонарик - 9

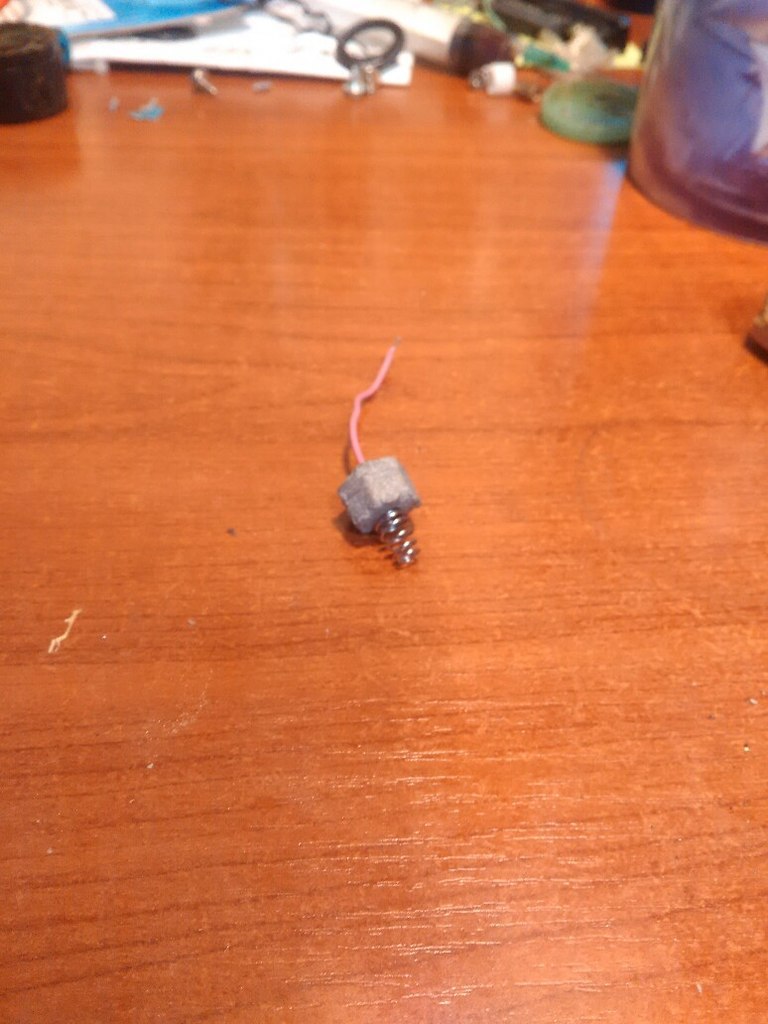

Полученный результат

Неубиваемый, ручной, самодельный фонарик - 10

Неубиваемый, ручной, самодельный фонарик - 11

Продумать и сделать систему отвода тепла от светодиода

Светодиодам свойственно греться и перегревать их не стоит — это знают все. Я решил вырезать радиатор из радиатора (алюминиевый радиатор для охлаждения мостов какой-то материнской платы). А затем впаять его в сгон(40мм), а точнее залить его оловом в этом самом сгоне.

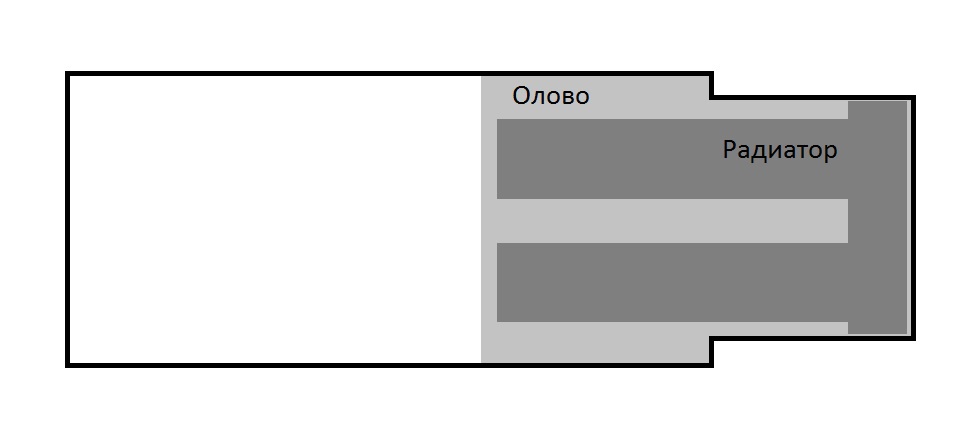

Опять схематичный рисунок из Paint

Неубиваемый, ручной, самодельный фонарик - 12

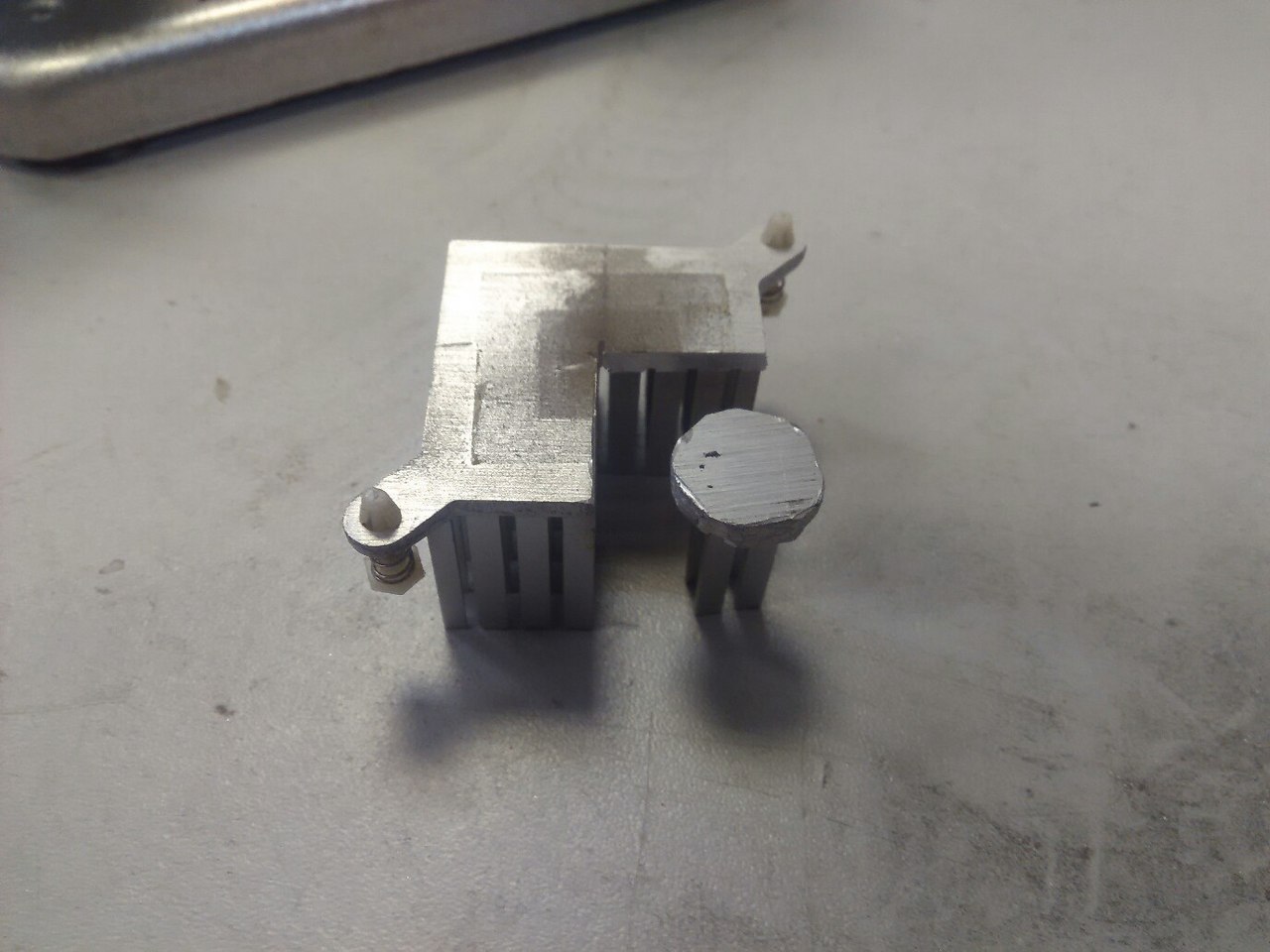

Получившийся радиатор (спасибо гроверу и напильнику)

Неубиваемый, ручной, самодельный фонарик - 13

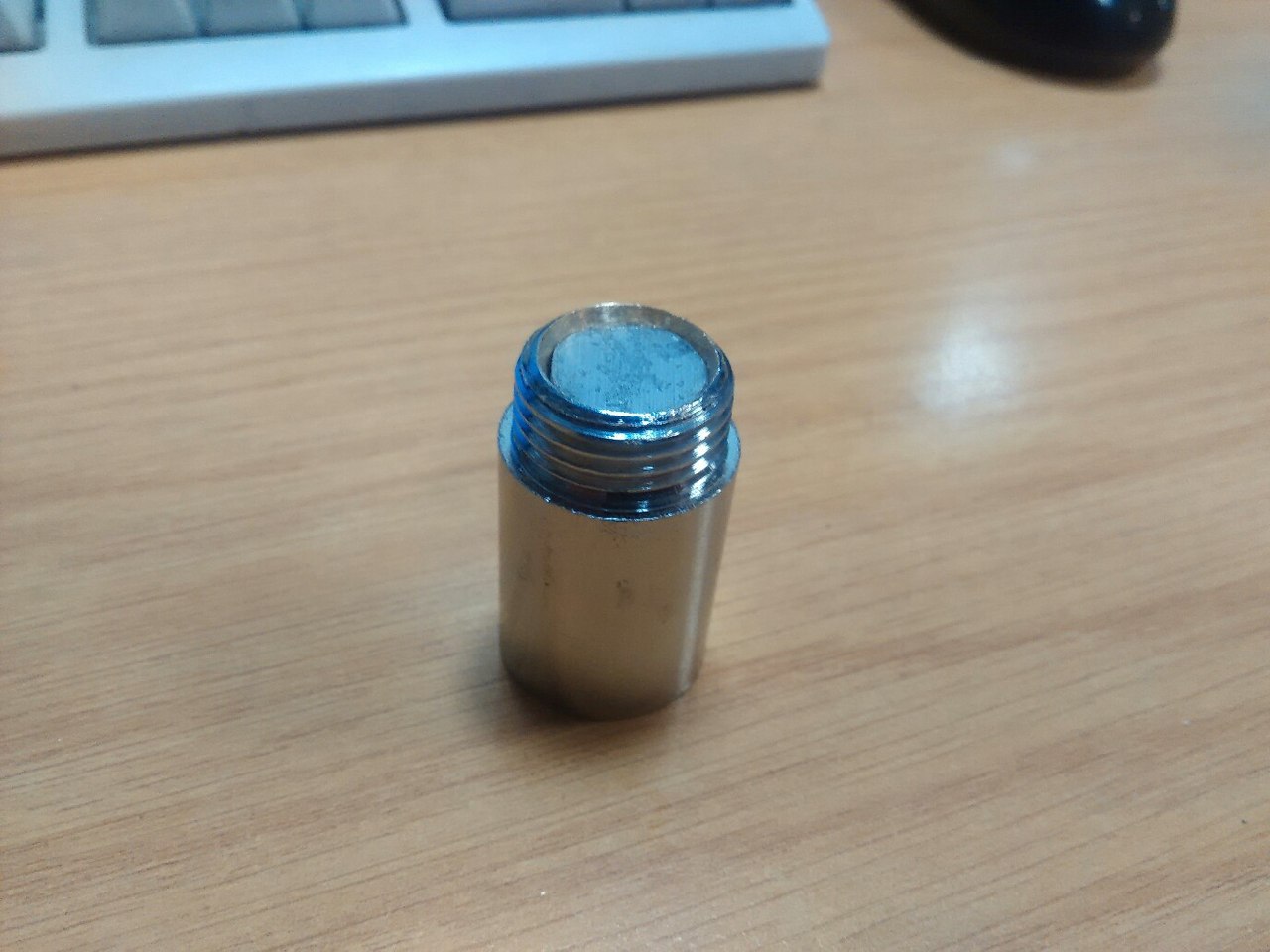

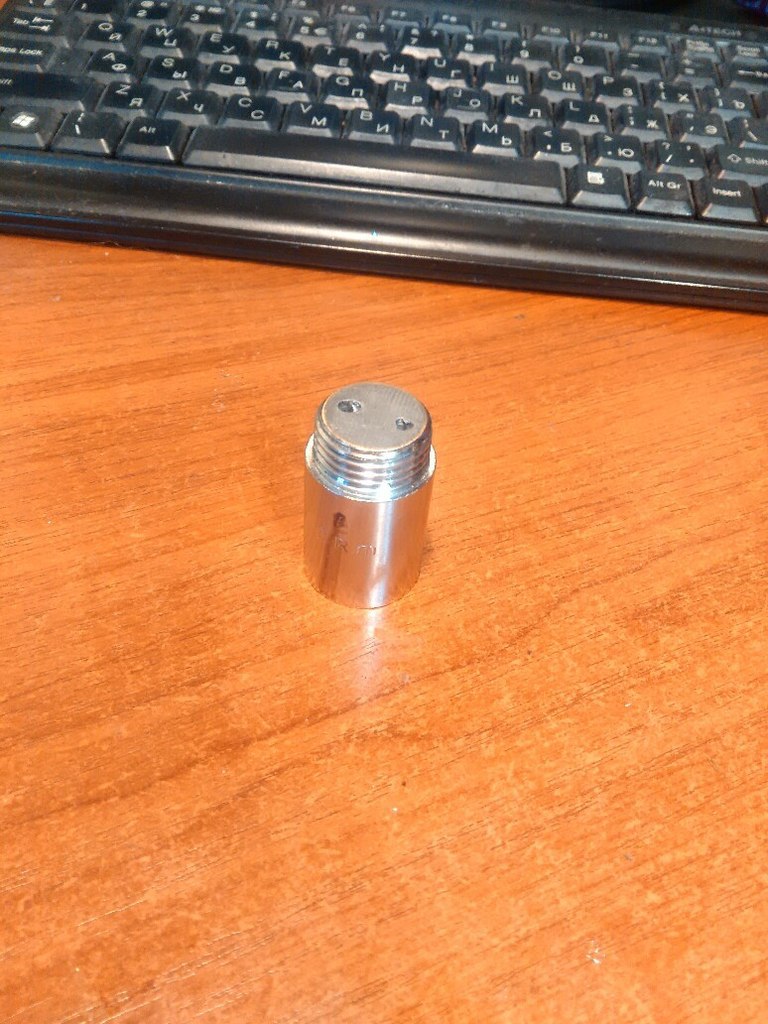

Вставляем радиатор, заливаем оловом и просверливаем 2 отверстия для проводов чтобы соединить драйвер и светодиод.

Получает

Неубиваемый, ручной, самодельный фонарик - 14

Неубиваемый, ручной, самодельный фонарик - 15

Начинаем сборку

Подготовительные работы завершены, давайте собирать. Собираем копку, собираем голову. Все компоненты вклеены для гидроизоляции.

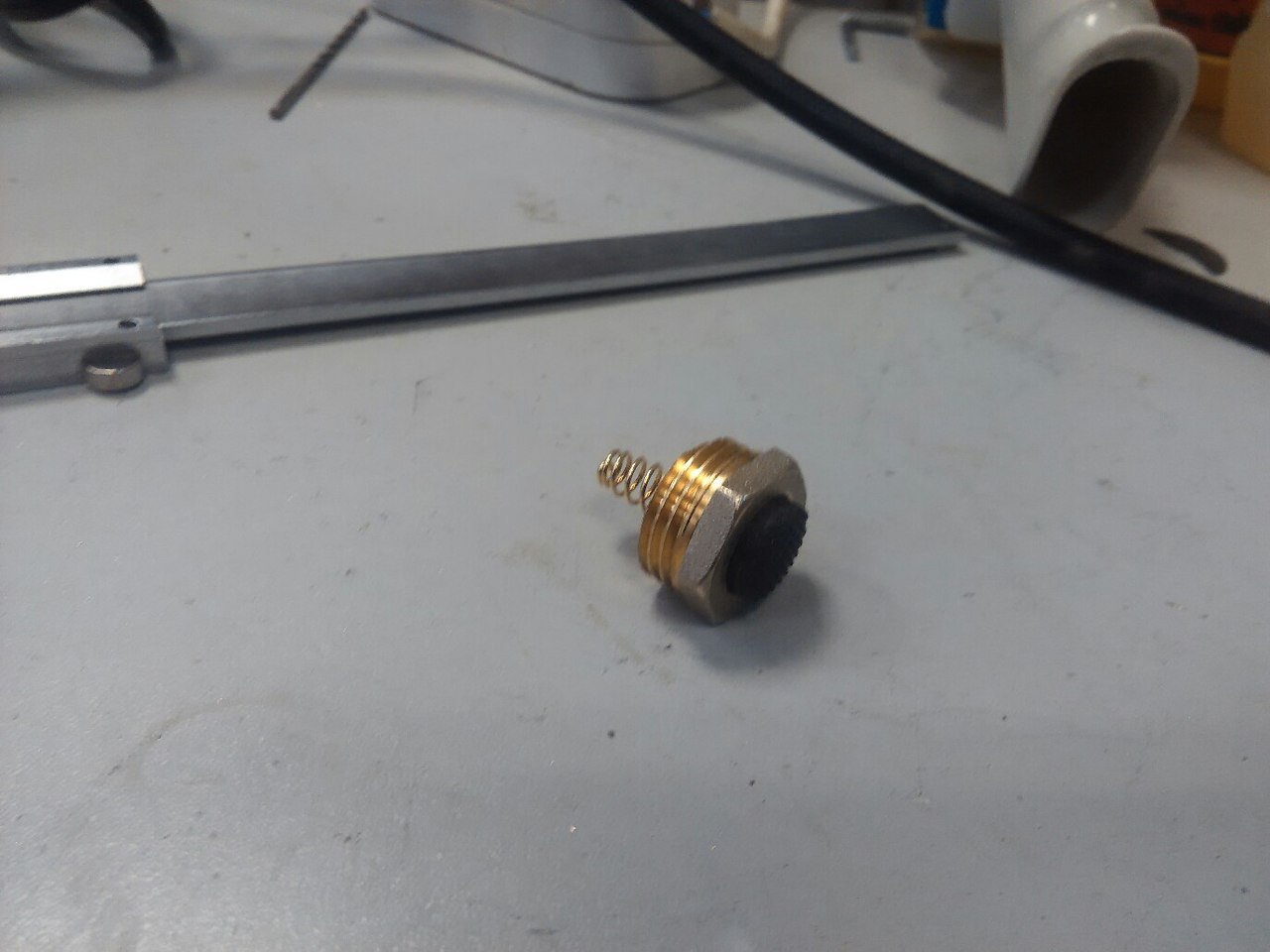

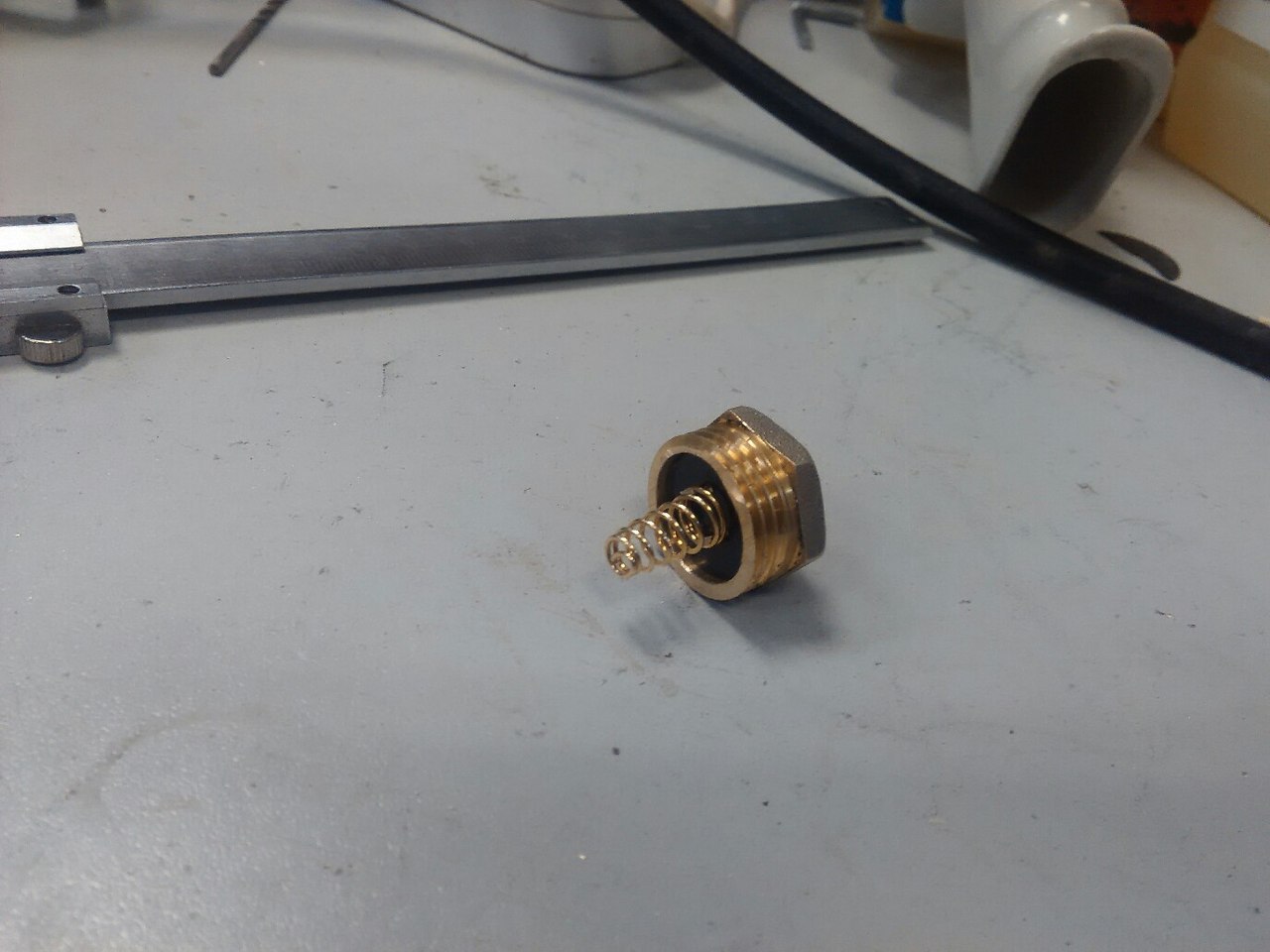

Кнопка

Неубиваемый, ручной, самодельный фонарик - 16

Неубиваемый, ручной, самодельный фонарик - 17

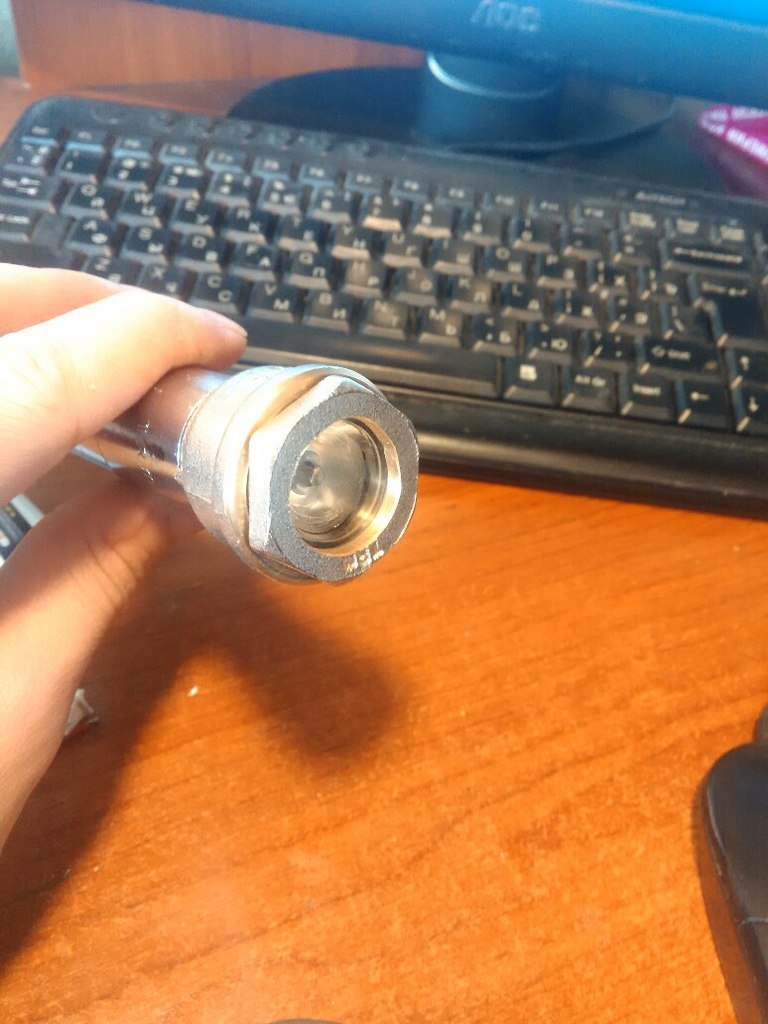

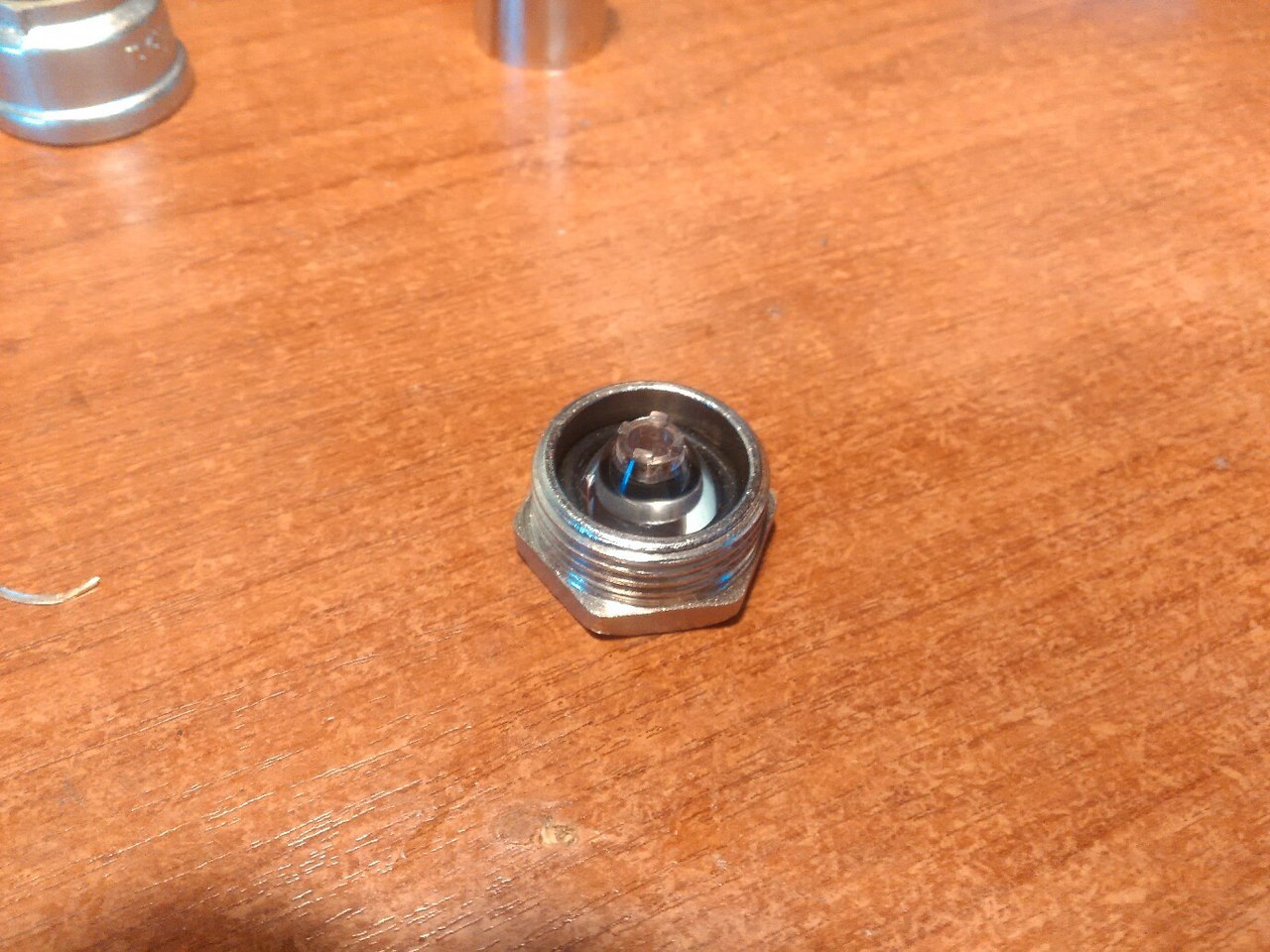

Голова

Неубиваемый, ручной, самодельный фонарик - 18

Неубиваемый, ручной, самодельный фонарик - 19

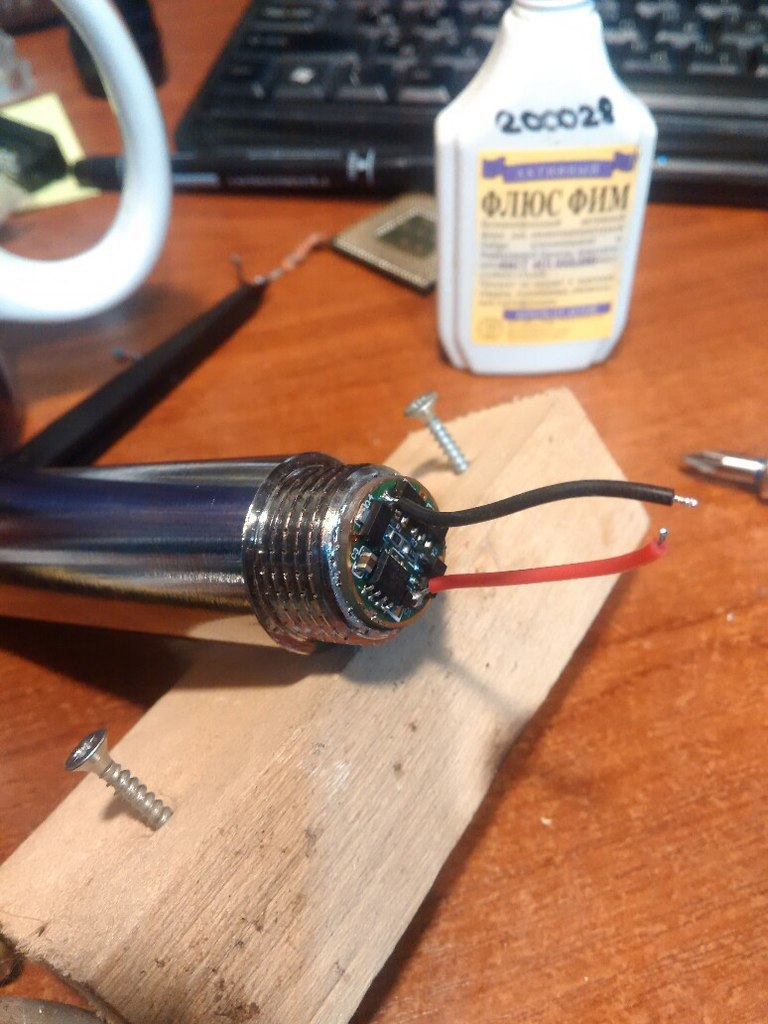

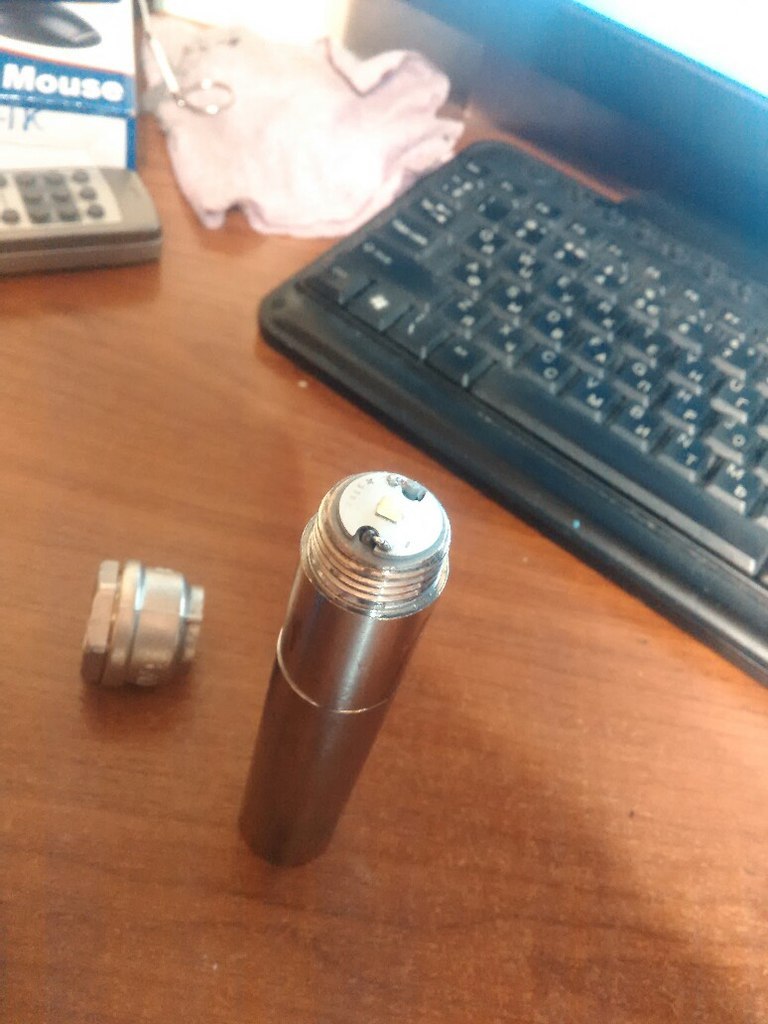

Устанавливаем драйвер и светодиод. Драйвер припаиваем к сгону(80мм). Светодиод(с предварительными припаянными проводами) сажаем на термопасту.

Драйвер и светодиод

Неубиваемый, ручной, самодельный фонарик - 20

Неубиваемый, ручной, самодельный фонарик - 21

Сейчас все наши компоненты готовы и их осталось только собрать. Соединяем паяльником драйвер и светодиод и вперед. Для гидроизоляции на резьбу компонентов наматываем ленту ФУМ.

Что я не учел и в следствии на это напоролся.

Когда я заказывал комплектующие, то не нашел всех размеров, и соответственно не смог все рассчитать, да и конечный результат в моей голове, немного отличался. В итоге голова с линзой оказались далеко расположены от светодиода и соответственно, нормально он не светил. Было решено укоротить голову гравером и отрезными дисками для него, а затем подогнать на точильном станке.

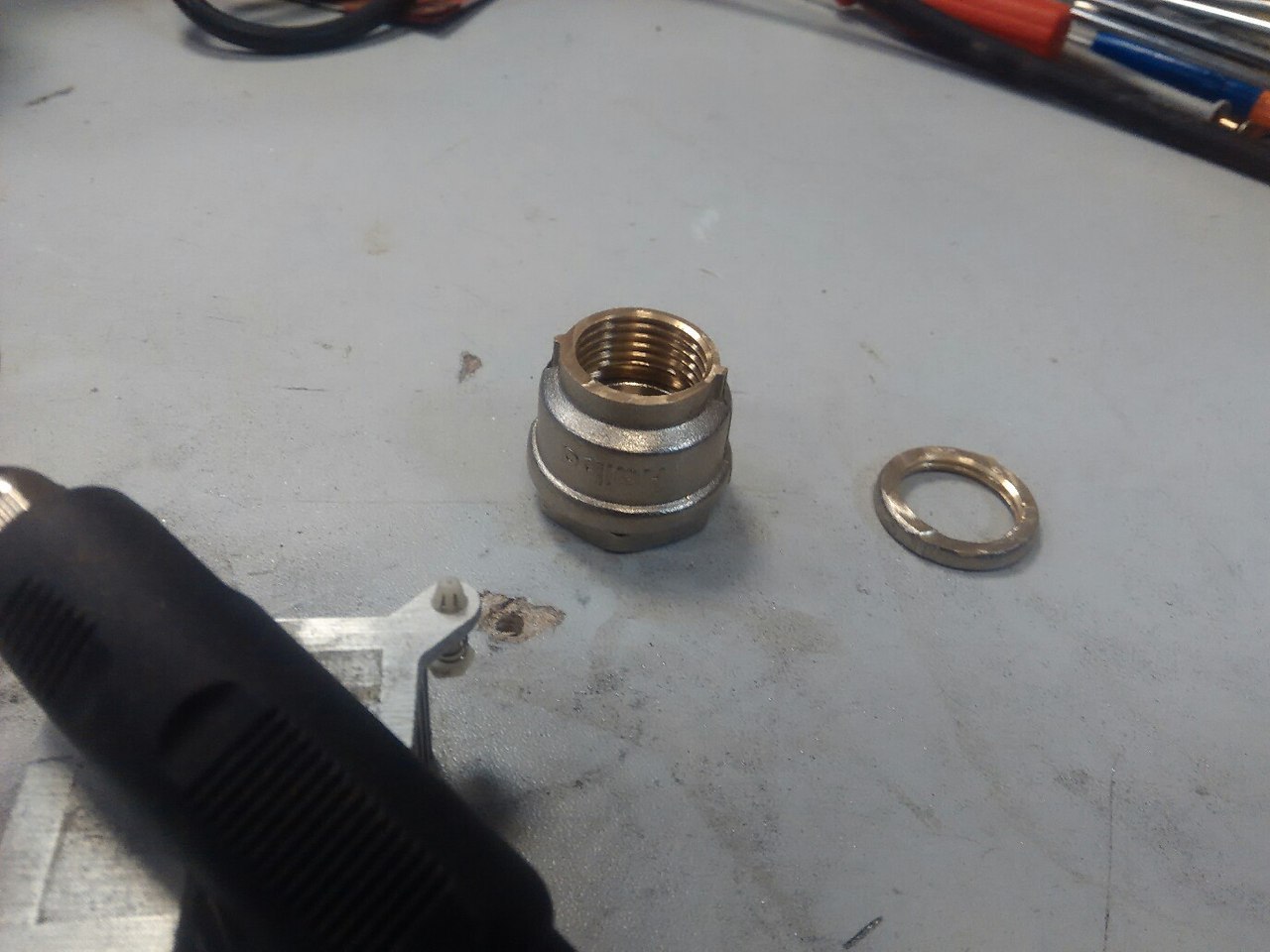

Голова после доработки

Неубиваемый, ручной, самодельный фонарик - 22

Результат

И так результат оказался удовлетворительным (ну я то уж точно доволен).

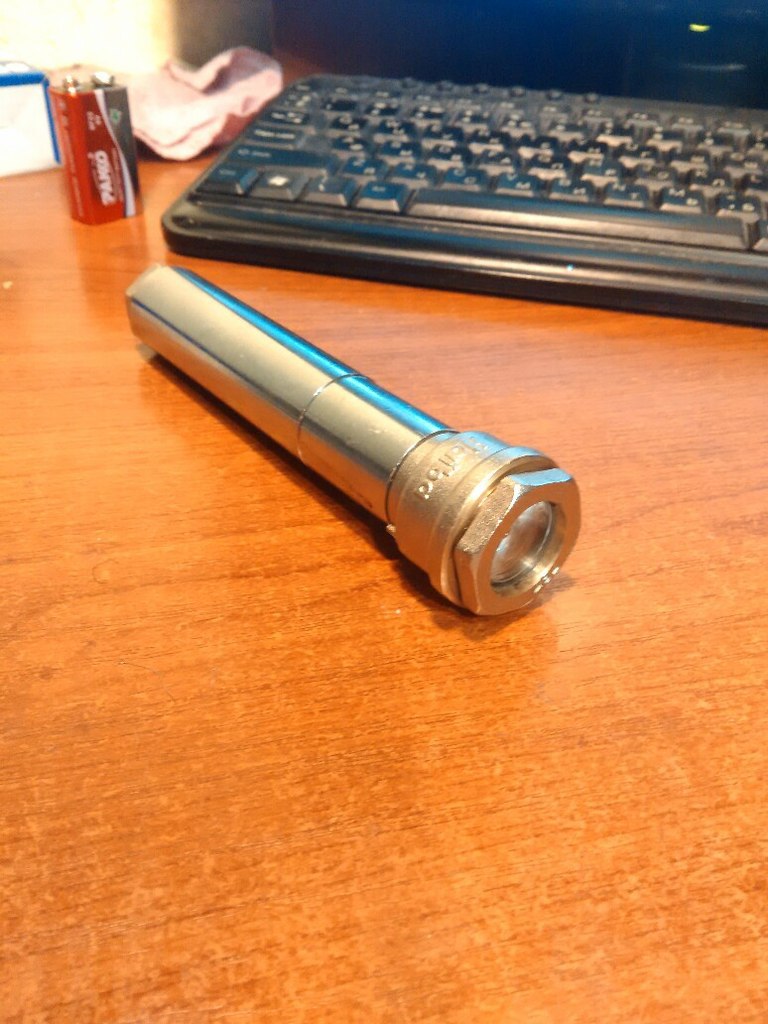

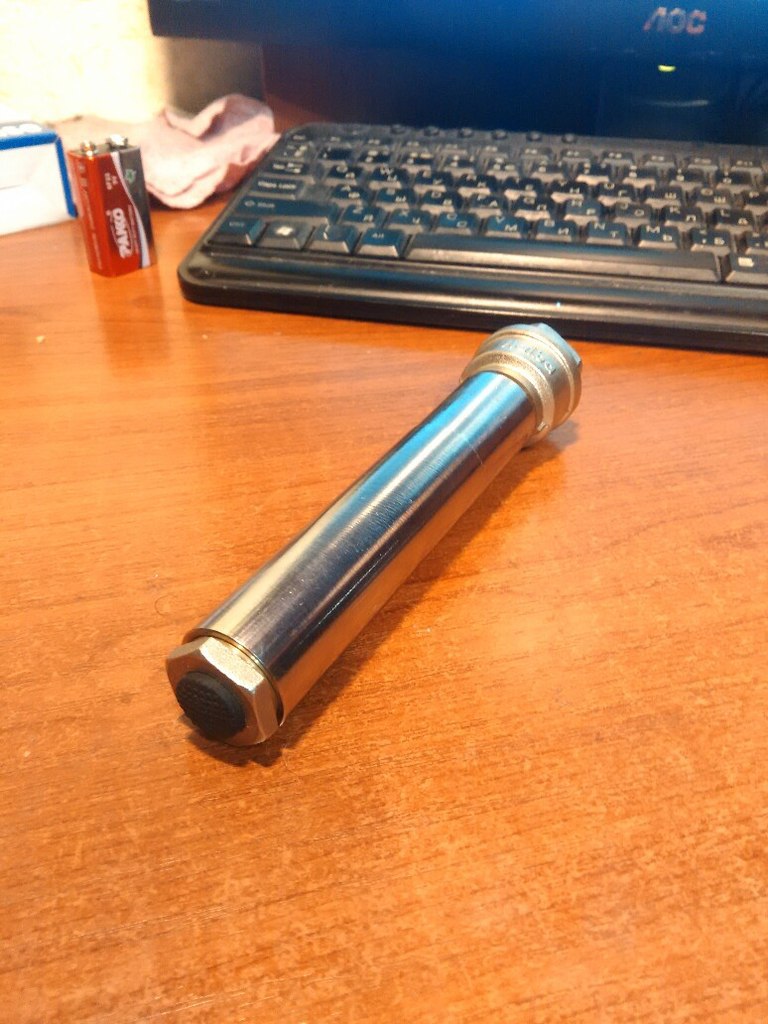

Фонарик

Неубиваемый, ручной, самодельный фонарик - 23

Неубиваемый, ручной, самодельный фонарик - 24

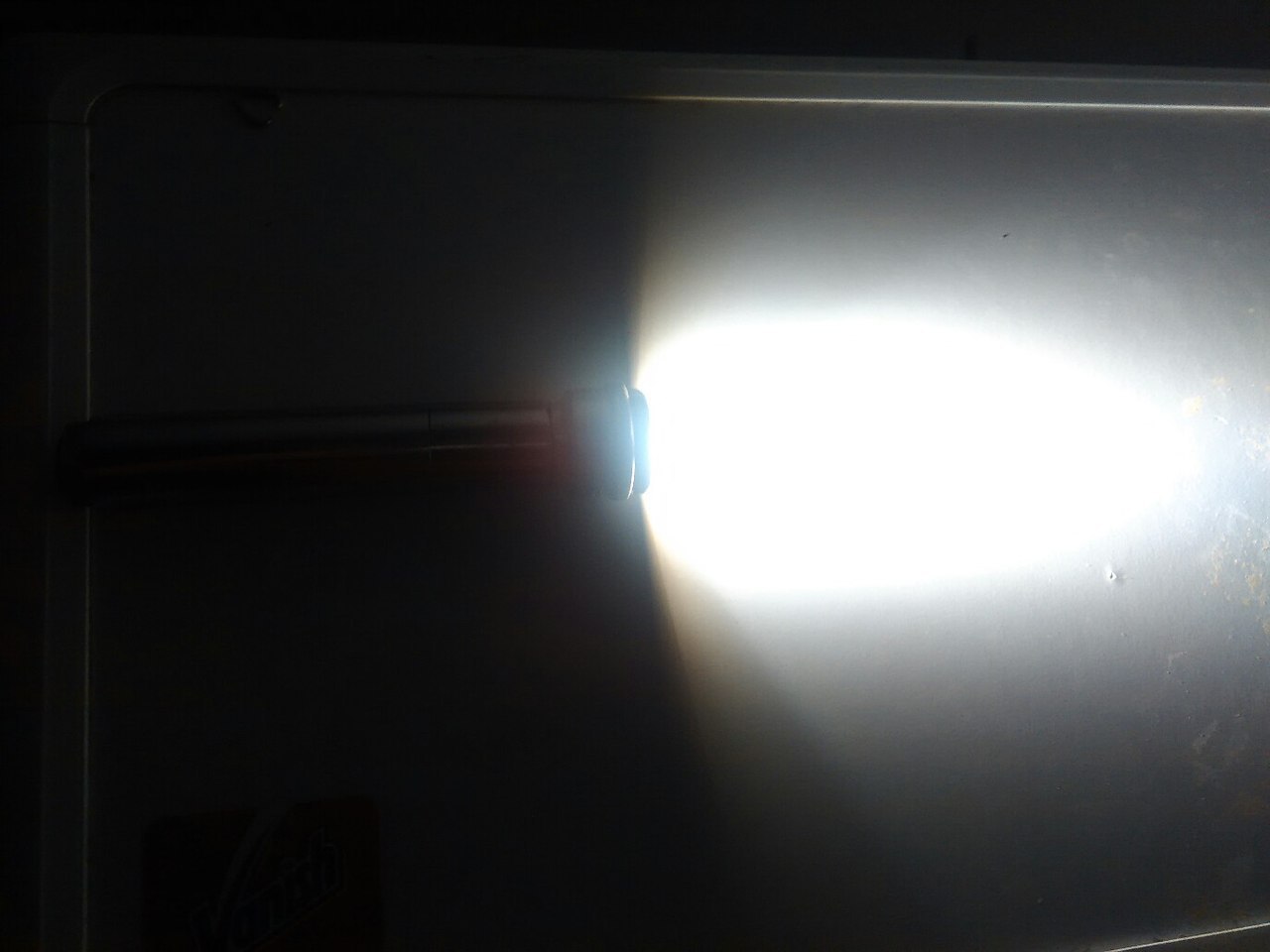

В работе. На втором фото с долее холодным светом китайский фонарь(для сравнения)

Неубиваемый, ручной, самодельный фонарик - 25

Неубиваемый, ручной, самодельный фонарик - 26

Хочется отметить, тепло от драйвера отводится на «УРА», после 15 минут работы на полную мощность подложка светодиода была чуть тепленькой.

Планы на будущее (помечтаем)

Это мой первый фонарик, не судите строго. На данный момент планирую протестировать фонарик в условии игр (для них он собственно и предназначался), внесу изменения. В дальнейшем, планирую собрать что-то легкое для налобника, и что-то мощное для углового фонаря на лямку рюкзака. И соответственно расскажу Вам.

Автор: Domkrat
