Привет! Этот нарядный китайский суперстрат марки Kuruisi достался мне в полностью разобранном виде после взаимовыгодного обмена на хороший комбоусилитель.
Предыдущий владелец посчитал, что доработка данного инструмента не оправдает затрат времени, труда и комплектующих. Так это или нет, мы сейчас увидим и услышим.
Исходное состояние

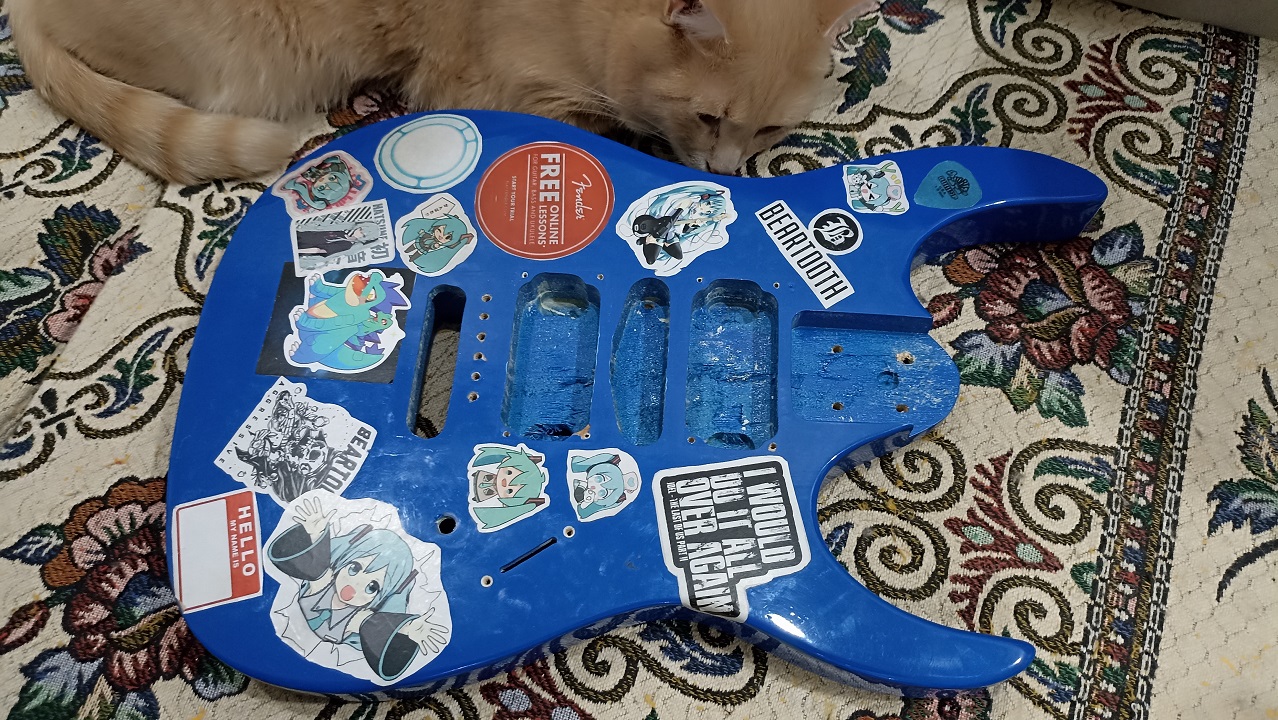

Вся лицевая сторона деки многострадальной китайской электрогитары была покрыта модными молодёжными наклейками. Здесь присутствовал и покемон, и медиатор Dunlop, и реклама бесплатных онлайн-уроков игры от компании Fender, а также неизвестная мне группа Beartooth и анимешные девочки.

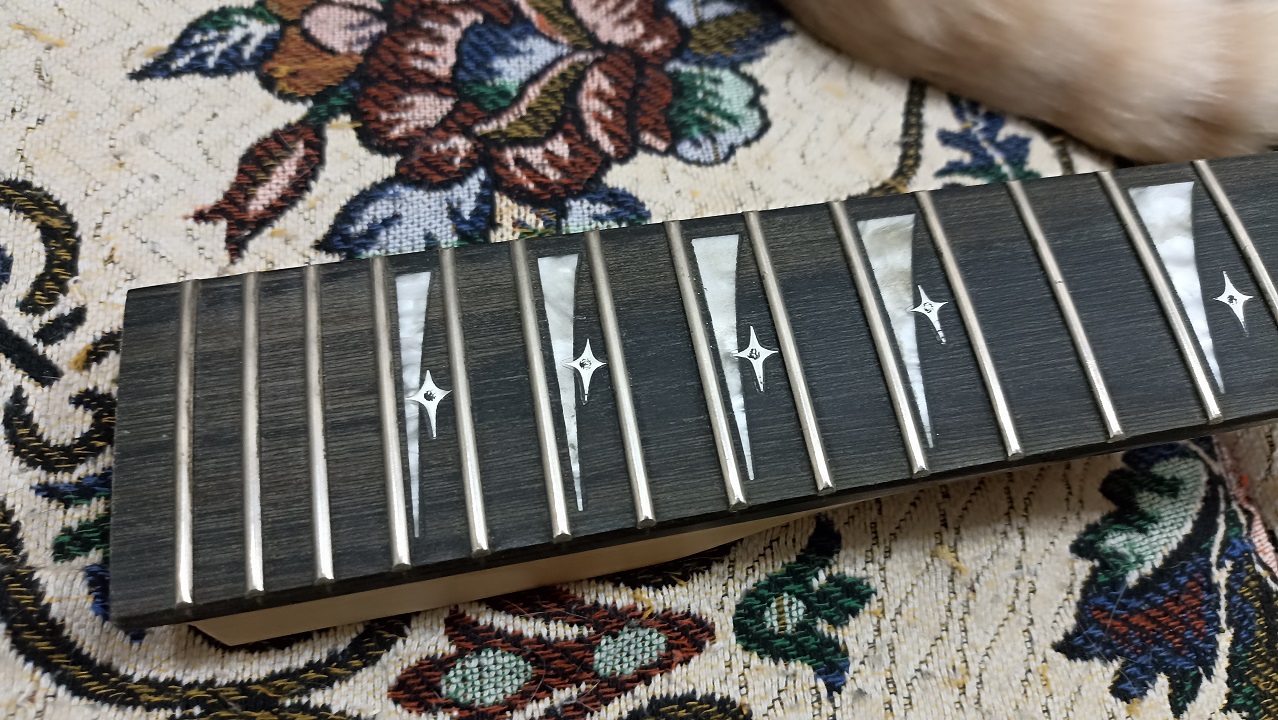

Звёздочки на грифе весьма эстетичны, но непрактичны и непрочны. Они уже частично стёрлись, и мне придётся очистить накладку полностью.
Вся электроника и фурнитура лежала в пакете с прорубной ручкой из сети обувных магазинов. К моей великой радости, не потерялось ни одного винтика.
Недоставало только серебристых ручек громкости и тембра, которые предыдущий владелец переставил на другую электрогитару. Ничего страшного, у меня найдётся, чем их заменить.
В оригинале ручки были точно такими же, как на дизайнерском суперстрате Tinar GT500. У меня вообще есть небезосновательные подозрения, что бренды Kuruisi и Tinar заказывают производство музыкальных инструментов на одной и той же китайской фабрике.
Обычно я разбираю электрогитары для доработки, но сегодня полдела уже сделал за меня предыдущий владелец. Настала пора подарить незаслуженно заброшенному инструменту новую жизнь.
Особенности грифа
Колковые механизмы закрытые, модернового типа, со втулками, вворачивающимися на резьбе.
Перо грифа располагается под углом к рабочим частям струн, что позволяет обходиться без ретейнеров.
У колкового механизма первой струны отсутствовала задняя крышечка. После реставрации и доработки я собираюсь обменять этот лёгкий ультрамариновый суперстрат на что-нибудь другое из электрогитарного мира.
Поэтому некомплектный механизм я установлю на ужасный оранжевый телекастер с декой из фанеры, который использую в качестве платформы для экспериментов со звукоснимателями и темброблоками, а оттуда возьму нормальный и переставлю на сегодняшний инструмент.
Модерновая эргономика этого тонкого грифа, склеенного из двух кусков кленовой древесины, оптимизирована для быстрой игры.
Изначально лакокрасочное покрытие было матовым, однако на инструменте много играли, и оно отполировалось до глянцевого блеска. Это хорошо видно в сравнении с пяткой.
Происхождение лишних отверстий мне неизвестно. Скорее всего, гриф безуспешно пытались установить на деку другого инструмента.
Проблемы с пяткой грифа
Китайские производители дешёвых электрогитар почти всегда допускают одну и ту же удручающую недоработку. В погоне за ускорением и удешевлением производства они сверлят отверстия в пятке грифа и кармане деки одним сверлом четырёхмиллиметрового диаметра за одну технологическую операцию.
В результате получается, что шурупы притягивают некплейт или шайбы не к грифу, а к деке. Стенки отверстий в грифе при этом сминаются, и гриф держится плохо. Это проявляется в виде шатаний, скрипов и нестабильности настройки струн инструмента.
Чтобы устранить это досадное недоразумение, отверстия в кармане деки необходимо расширить до пятимиллиметрового диаметра. Тогда шурупы будут проходить через них свободно и вворачиваться именно в гриф, обеспечивая его надёжное крепление.
Ремонт пятки грифа производится путём вклеивания в отверстия под шурупы пробок из твёрдой древесины, на роль которой прекрасно годятся обыкновенные бамбуковые зубочистки.
Когда полимеризация клея завершилась, выступающие концы зубочисток необходимо откусить.
После этого шлифуем их напильниками и надфилями, чтобы добиться идеально плоской поверхности пятки грифа. Невыполнение данного условия приведёт к ухудшению сустейна, а также к изменению угла установки грифа, причём ещё и с перекосом вбок.
Теперь можно сверлить новые отверстия диаметром от 3.5 до 4 миллиметров.
Важно не переусердствовать с их глубиной, как получилось у китайцев при сборке электрогитары Tinar GT500.
Лично я использую дедовский способ ограничения глубины сверления — полоску изоленты на сверле. Напишите в комментариях, как решаете данный вопрос вы.
Следует отметить, что шурупы крепления грифа данной электрогитары имеют разную длину: два коротких ближе к перу грифа и два длинных ближе к кобылке. Это обусловлено эргономичными очертаниями деки инструмента, облегчающими доступ к верхним ладам.
Как и полагается суперстрату, ладов здесь 24. Накладка грифа модернового шестнадцатидюймового радиуса, удобного для теппинга и подтяжек, изготовлена из бамбукового «техновуда» и украшена инкрустациями из перлоидного пластика.
Чтобы лады не «кусались», их острые края не помешает закруглить надфилем с последующей шлифовкой и полировкой специальными гитарными ластиками.
Набор из пяти ластиков разной степени зернистости — от 180 до 2000 — когда-то выглядел следующим образом.
После обслуживания десятков электрогитар он потерял былую красоту. Весьма целесообразно не выбрасывать картонную суперобложку, чтобы не забыть соответствие цветов и зернистости.

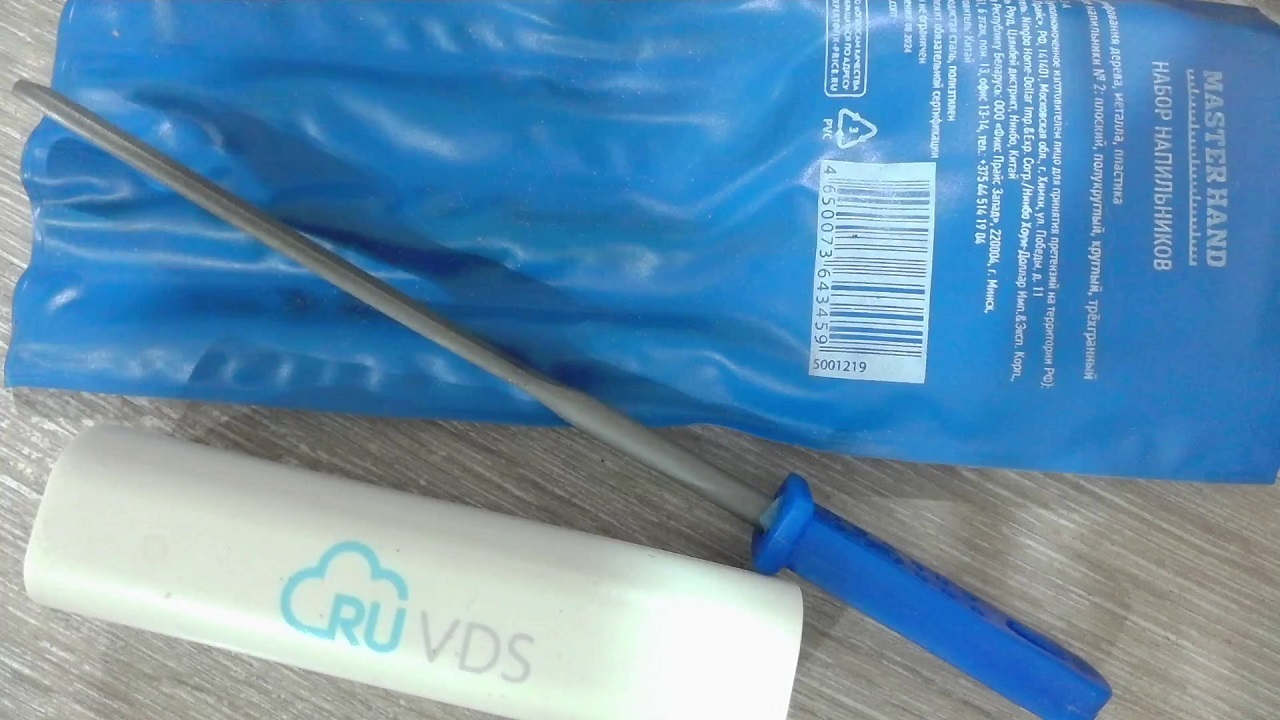

Идеальный надфиль для обработки кончиков ладов имеет гладкие закруглённые торцы, не царапающие древесину накладки грифа. За специализированные инструменты, особенно от «породистых» марок, придётся отдать немало денег, а мне просто повезло купить удачный экземпляр набора MASTER HAND в местном магазине сети Fix Price.
Именно так, в постковидном мире бывает полезно хотя бы иногда заходить в реальные торговые комплексы, а не только заказывать всё по цифровым каталогам на интернет-маркетплейсах. Кстати, на днях мне удалось выгодно приобрести в комиссионном магазине одну весьма интересную электрогитару, которую вы скоро увидите и услышите.
Корпус и его фурнитура
После очистки от наклеек состояние лакокрасочного покрытия оказалось почти идеальным.
Монтаж фурнитуры можно начать с пуговиц для крепления ремня.
Теперь пора устанавливать машинку тремоло.
Сначала мне показалось, что шестой шурупчик потерян, однако он просто примагнитился к одному из хамбакеров.
Припаиваю провод заземления струн и затягиваю пружины до отказа, чтобы заблокировать машинку.
Это обеспечит стабильность строя и устранит затруднения при настройке, когда подтягивание одной струны ослабляет пять остальных.
Комплект звукоснимателей
Для определения магнитной полярности электрогитарных датчиков удобнее всего пользоваться простым приборчиком на двух цифровых датчиках Холла. Он продаётся на Aliexpress в виде конструктора для самостоятельной сборки.
Нековый хамбакер с надписью на станине «N-10» и кабелем в оболочке жёлтого цвета характеризуется омическим сопротивлением обмоток, равным 10.83 килоома. Со стороны кабеля располагается «нижняя» катушка. Это означает, что её «холодный» вывод соединён со станиной и экранирующей оплёткой кабеля. Сердечники данной катушки направлены к струнам южным магнитным полюсом.
Средний 4.14-килоомный сингл с маркировкой «PX50» оснащён неэкранированными проводами красного и чёрного цвета. Датчик «смотрит» на струны северным полюсом.
Бриджевый хамбакер с надписью «B-10.4» обладает сопротивлением 11.81 кОм Со стороны красного кабеля находится «верхняя» катушка северной магнитной полярности.
Таким образом, на данной электрогитаре изначально была реализована следующая конфигурация катушек звукоснимателей: север-юг — север — юг-север. «Верхние» катушки хамбакеров находились ближе к среднему синглу.
Это позволяет реализовать так называемую отсечку хамбакеров путём простого закорачивания их «нижних» обмоток на землю. При этом активными остаются катушки с магнитной полярностью, противоположной среднему синглу, что обеспечивает подавление синфазной помехи, благодаря которому, во втором и четвёртом положениях пятипозиционного переключателя на стратокастерах отсутствует фон переменного тока.
В таких суперстратах с двумя хамбакерами и синглом, как Ibanez GiO GRX70DX BKN, эти промежуточные положения селектора датчиков позволяют получить весьма убедительное стратовское «стекло».
Однако сегодня мне хочется заменить средний звукосниматель на немного более мощный 5.08-килоомный бриджевый сингл из электрогитары Aria Pro II STG-003/M, освободившийся после его замены на хамбакер.
Крышечка белого цвета — не проблема. Чёрная 52-миллиметровая крышка у меня есть. И южная магнитная полярность в данном случае не помеха, а как раз наоборот.
После финальной прокачки Tinar GT500 магнитная конфигурация «юг-север — юг — север-юг» с «верхними» обмотками хамбакеров ближе к синглу порадовала прекрасным «стеклом», но при этом реверс фазы сигнала среднего звукоснимателя охарактеризовался значительным падением амплитуды выходного сигнала.
Сегодня мне хочется опробовать конфигурацию «север-юг — юг — юг-север», где «верхние» катушки хамбакеров расположатся дальше от сингла. Это даст более назальный, телекастероподобный тембр звучания, а также снизит падение амплитуды при включении среднего датчика в противофазе.
Доработка звукоснимателей и темброблока
При отрыве имбусового ключа от магнитопровода любого из датчиков данной электрогитары на выходе получается импульс положительной полярности, зубец которого направлен на экране осциллографа вверх.
Такой же положительный импульс сингл из Aria Pro II выдаёт на зелёном проводе. Это значит, что последний будет «горячим», тогда как чёрный — «холодным».
Так как я собираюсь реализовать функцию переворачивания фазы, экранировать нужно оба этих проводника. Это можно сделать путём перетаскивания оплётки с донорского провода, предварительно присоединив его при помощи пайки.
Теперь экранируем чёрный провод.
Чтобы реализовать функцию отсечки, одножильные кабели хамбакеров следует заменить на двухжильные.
Изолируем места пайки термоусадочной трубкой.
Делаем всё так, чтобы внутри темброблока ничего не замкнуло в самый неподходящий момент.
Устанавливаем подготовленные звукосниматели на деку электрогитары.
Для реализации автоотсечки хамбакеров разрезаем дорожку на печатной плате пятипозиционного переключателя.
Монтируем селектор звукоснимателей в предварительно покрытую токопроводящей графитовой краской полость деки и подпаиваем провода.
Автоотсечка работает следующим образом: средний неподвижный контакт второй контактной группы соединяется с общим проводом, а нековый и бриджевый — со средними выводами соответствующих хамбакеров.
Тогда «нижние» катушки будут закорочены только во втором и четвёртом положениях, когда один из крайних звукоснимателей работает не сам по себе, а вместе со средним синглом.
Далее экранируем заднюю крышку темброблока самоклеящейся алюминиевой фольгой.
Теперь паяем переключатель инверсии фазы и регулятор громкости.
Присоединяем регулятор тембра, представляющий собой 500-килоомный переменный резистор с плёночным конденсатором на номинал 47 нанофарад.
Завершаем монтаж темброблока.
Прикручиваем задние крышки.
Устанавливаем струны, настраиваем прогиб грифа, мензуру и высоту сёдел машинки тремоло, после чего пробуем поиграть на инструменте.
Имевшиеся у меня в наличии чёрные пластиковые ручки в стиле бас-гитар от компании Fender прекрасно смотрятся на глянцевой ультрамариновой деке китайского суперстрата.
Слушаем результаты
Демонстрация звучания на Rutube
Демонстрация звучания на Youtube
После основательного подтачивания седьмого лада специальным закаточным напильником, инструмент стал вполне играбельным. Звук приемлемый. Если заменить магниты в звукоснимателях на ЮНДК (Алнико-5), то он станет ощутимо лучше.
Как и в случае с Tinar, на входе мы имели заготовку с неплохим потенциалом, нуждающуюся в значительных доработках. Имеет ли смысл покупать такие изделия, каждый может решить для себя сам.
