Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Диверсификация производства, или, говоря по-простому, расширение ассортимента выпускаемой продукции в сфере компьютерных комплектующих уже давно стала привычным делом. Например, выпускавшая когда-то одни системы охлаждения компания ARCTIC теперь предлагает пользователям акустику, крепления для мониторов и аксессуары, а у ставшей известной прежде всего своими материнскими платами ASUS вообще проще назвать что она не выпускает, чем перечислить весь спектр продукции.

Очевидно, что этим же путём идёт и компания NZXT. Начав в 2004 году с вентиляторов и сравнительно простых процессорных кулеров, к сегодняшнему дню компания выпускает корпуса системных блоков, блоки питания, системы жидкостного охлаждения и разнообразные аксессуары, делающие жизнь проще. В начале этого года NZXT начала продажу материнской платы под своим брендом, и пусть её оригинальным производителем является компания Elitegroup (что в NZXT и не скрывают), такой платы в ассортименте ECS вы не найдёте.

Новинка, названная N7 Z370, разработана эксклюзивно для NZXT и имеет ряд уникальных особенностей, которых вы нет и не было у других производителей. В их числе поддержка адаптивной системы шумоподавления, систем управления и мониторинга CAM и подсветки GRID+, а также HUE+. Впрочем, обо всём по порядку.

⇡#Обзор материнской платы NZXT N7 Z370 (N7-Z37XT-W1/B1)

⇡#Технические характеристики и стоимость

NZXT N7 Z370 (N7-Z37XT-W1/B1)
Поддерживаемые процессоры Процессоры Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron
в исполнении LGA1151-v2 восьмого поколения микроархитектуры Core
Чипсет Intel Z370
Подсистема памяти 4 × DIMM DDR4 небуферизованной памяти объёмом до 64 Гбайт;
двухканальный режим работы памяти;
поддержка модулей с частотой 3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)
3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 МГц;
поддержка Intel XMP (Extreme Memory Profile)
Графический интерфейс интегрированное графическое ядро процессора позволяет использовать порты HDMI версии 1.4 и DisplayPort версии 1.2;
поддерживаются разрешения до 4096 × 2160 пикселей при 24 Гц для HDMI и 4096 × 2304 при 60 Гц для DisplayPort;
максимальный объём выделенной памяти 1024 Мбайт
Разъёмы для плат расширения 2 слота PCI Express x16 3.0, режим работы x16 или х8/х8;
2 слота PCI Express x4 3.0, режим работы x4;
1 слот PCI Express x1 3.0
Масштабируемость видеоподсистемы AMD 2-way CrossFireX Technology
NVIDIA 2-way SLI Technology
Интерфейсы накопителей Чипсет Intel Z370 Express:
– 4 x SATA 3, пропускная способность до 6 Гбит/с;
– поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage, Intel Smart Connect Technology и Intel Smart Response, NCQ, AHCI и Hot Plug;
– 2 x M.2, пропускная способность каждого до 32 Гбит/с (M.2_1 поддерживает SATA и PCI Express накопители длиной от 42 до 80 мм, M.2_2 поддерживает только PCI Express накопители такой же длины);
– поддержка технологии Intel Optane Memory
Сетевые
интерфейсы
Гигабитный сетевой контроллер Intel I219-V (10/100/1000 Мбит/с)
Аудиоподсистема 7.1-канальный HD-аудиокодек Realtek ALC1220;
звуковые конденсаторы Nichicon;
усилитель для наушников с автоматическим определением сопротивления;
изолированная от PCB звуковая карта
Интерфейс USB Чипсет Intel Z370 Express:
– 8 портов USB 3.1 Gen1 (4 – на задней панели, 4 – подключаются к разъёмам на текстолите);
– 11 портов USB 2.0 (5 – на задней панели, 6 – подключаются к разъёмам на текстолите)
Разъёмы и кнопки на задней панели 2 порта USB 2.0;
кнопка Clear CMOS;
видеопорты HDMI и DisplayPort, оптический вход;
4 порта USB 3.1 Gen1;
2 порта USB 2.0 и сетевая LAN-розетка RJ-45;
6 3,5-мм аудиоразъёмов
Внутренние разъёмы на системной плате 24-контактный разъём питания ATX;
8-контактный разъём питания ATX 12 В;
4 SATA 3;
2 M.2;
4-pin разъём для вентилятора CPU с поддержкой PWM;
4-pin разъём для помпы W_PUMP;
4-pin разъём для помпы AIO_PUMP;
6 4-pin разъёмов для корпусных вентиляторов с поддержкой PWM;
2 4-pin RGB LED разъёма;
3 разъёма USB 2.0 для подключения 6 портов;
2 разъёма USB 3.0 для подключения 2 портов;
группа разъёмов для передней панели;
разъём аудио для передней панели;
модуль Noise detection;
кнопка включения;
кнопка сброса;
кнопка ROM backup;
переключатель Dual BIOS
BIOS 2 × 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
поддержка технологии Dual BIOS;
совместимость с ACPI 5.0;
поддержка PnP 1.0a;
поддержка SM BIOS 2.7;
поддержка DMI 2.7;
поддержка WfM 2.0
Форм-фактор, габариты (мм) ATX, 305 × 244
Гарантия производителя, лет 4
Рекомендованная стоимость, $ 249,99

⇡#Упаковка и комплектация

Материнская плата NZXT N7 Z370 поставляется в коробке стандартных для плат размеров, оформленной в светлых тонах. Белый цвет коробки с фиолетовыми вставками и фотографиями платы резко выделяет её из других продуктов данной области и определённо привлекает к себе внимание. Отметим лаконичность лицевой стороны коробки, где приведены лишь название модели платы и её фото.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Обратная сторона на порядок информативнее. Здесь рассказывается о ключевых особенностях новинки и программном обеспечении CAM, которое вам уже знакомо по тестам систем жидкостного охлаждения NZXT.

Наклейка со штрихкодами содержит информацию о цвете платы — и больше ничего. Краткого перечисления характеристик, которое чаще всего приводят другие производители, здесь нет.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

В комплекте поставки вы найдёте четыре SATA-кабеля, заглушку на заднюю панель, соединительный мостик для 2-way SLI, втулки и винты, а также инструкцию, включающую раздел на русском языке.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Кроме того, в отдельной чёрной коробочке находятся две ленты светодиодной подсветки и кабели для подключения и управления ей.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Есть версии платы NZXT N7 Z370 без данной коробочки в комплекте, стоимость которых на 15 долларов США ниже.

Плата выпускается в Китае и обеспечивается четырёхлетней гарантией. По данным "Яндекс.Маркета" в российских магазинах NZXT N7 Z370 пока не продаётся, а в зарубежных её можно приобрести по цене 250 долларов США (или 230 евро).

⇡#Дизайн и особенности

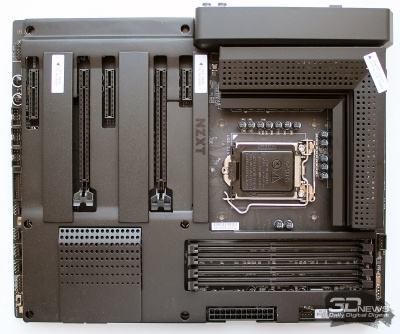

NZXT N7 Z370 выпускается в версиях с белым и чёрным кожухом. Нам на тестирование была предоставлена плата в чёрном оформлении, которая своей лицевой стороной просто не может не напоминать известную серию защищённых плат TUF компании ASUS.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Даже несмотря на тот факт, что лично я предпочитаю минимумом кожухов и максимумом эффективных радиаторов, не могу не отметить, что NZXT N7 Z370 выглядит очень аккуратно и эстетично. Кроме того, такой кожух защищает текстолит от пыли и случайных повреждений. Добавим, что размеры платы составляют 305 × 244 мм, то есть она относится к форм-фактору ATX.

Разобраться, что и где расположено под кожухом, поможет схема с обозначениями из инструкции по эксплуатации.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Задняя панель NZXT N7 Z370 представляет собой классический набор различных разъёмов, в числе которых девять портов USB, по одному HDMI и DisplayPort, кнопка Clear CMOS, сетевая розетка RJ-45, шесть аудиовыходов и оптический порт.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Все они накрыты пластиковым кожухом, который имеет прорезь только в нижней части у текстолита. Полагаем, этого недостаточно для беспрепятственного оттока воздуха от нагревающихся радиаторов на компонентах VRM-цепей.

Начинаем разбирать «броню» платы — и прежде всего снимаем пластиковый кожух с радиаторов цепей VRM, который мы и вовсе рекомендуем снять сразу же перед эксплуатацией, поскольку с ним охлаждение радиаторов значительно хуже, да и восьмиконтактный кабель питания просто так не подключить.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Вместе с ним отсоединяем декоративные заглушки портов M.2, под нижним из которых размещён индикатор POST-кодов. Тоже довольно странное решение, тем более что эти заглушки радиаторами накопителей не являются.

Далее с платы снимается сам кожух. Он фиксируется на текстолите с помощью металлических шпилек с раздвижной головкой, и снять его можно без использования инструментов — достаточно равномерно выдавить эти шпильки с обратной стороны текстолита.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

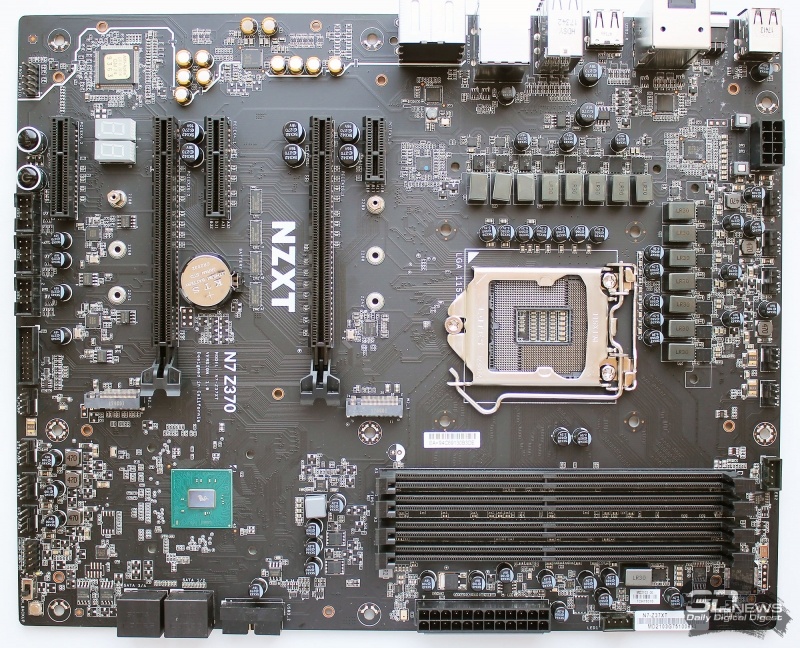

Завершающий шаг в разборке NZXT N7 Z370 — снять с неё радиаторы VRM и чипсета. Только после этого можно приступать к изучению платы и её компонентов.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

По сложившейся традиции, осмотр платы начнём с процессорного разъёма конструктивного исполнения LGA1151-v2, который здесь совершенно стандартный — без позолоты контактных иголок или отверстия под термодатчик в центре.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Плата поддерживает все процессоры Intel Core i7, Core i5, Core i3, Pentium и Celeron восьмого поколения микроархитектуры Core.

Система питания процессора сравнительно мощная, такая чаще всего используется только на платах верхнего ценового сегмента. Всего в цепи питания заявлены 15 фаз, но почти все они реализованы удвоителями с интегрированными драйверами. Восемь фаз отведены на ядро процессора (Vcore), четыре – на встроенное графическое ядро (Vgpu), две – на VCCSA и одна на VCCIO.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

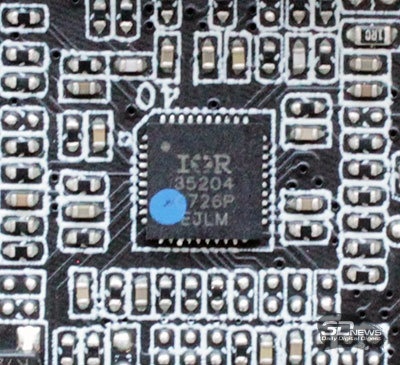

За управление питанием процессора отвечает восьмиканальный контроллер IR35201 производства Infineon Technologies.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Для управления питанием фаз, отвечающих за VCCSA и VCCIO, на плате есть дополнительный четырёхканальный контроллер IR35204 того же производителя.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Кроме того, NZXT N7 Z370 оснащена внешним тактовым генератором частоты BCLK, что также говорит о принадлежности платы к флагманским решениям. Его роль здесь играет микропроцессор IDT 6V41542NLG.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

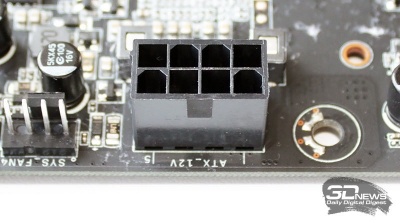

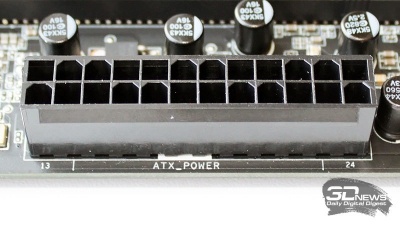

Питание на плату подаётся через стандартные разъёмы с 24 и 8 контактами.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Как мы уже отмечали выше, для удобного подключения кабеля к восьмиконтактному разъёму необходимо снять декоративный кожух с радиаторов цепи VRM.

Небольшой, но ребристый радиатор чипсета контактирует с кристаллом Intel Z370 через термопрокладку. Прижим радиатора обеспечивается винтами, поэтому при желании термопрокладку можно заменить термопастой.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Впрочем, Intel Z370 нельзя отнести к сильно нагревающимся элементам, поэтому особого смысла улучшать его охлаждение нет.

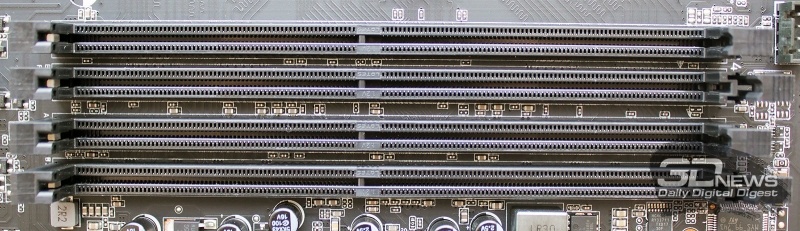

Четыре слота DIMM для оперативной памяти стандарта DDR4 могут вместить модули суммарным объёмом 64 Гбайт с частотами от 2133 до 3866 МГц в двухканальном режиме работы.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Система питания оперативной памяти однофазная, но построена с использованием тех же элементов, что и в цепи питания процессора.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Разумеется, поддерживаются Intel XMP (Extreme Memory Profile), а перечень одобренных для платы комплектов можно скачать с официальной страницы поддержки платы.

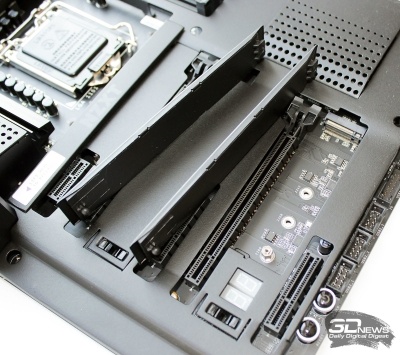

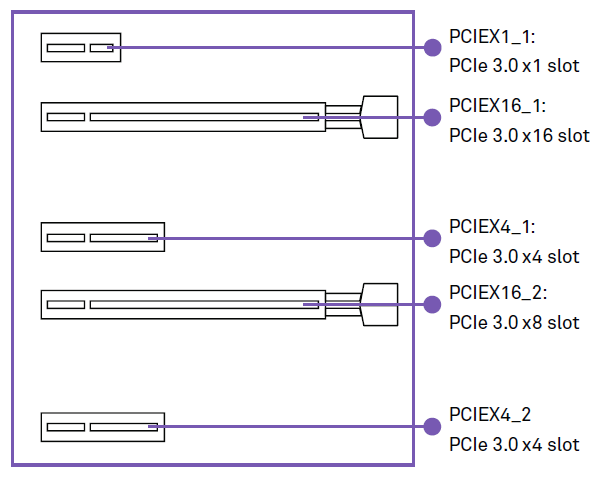

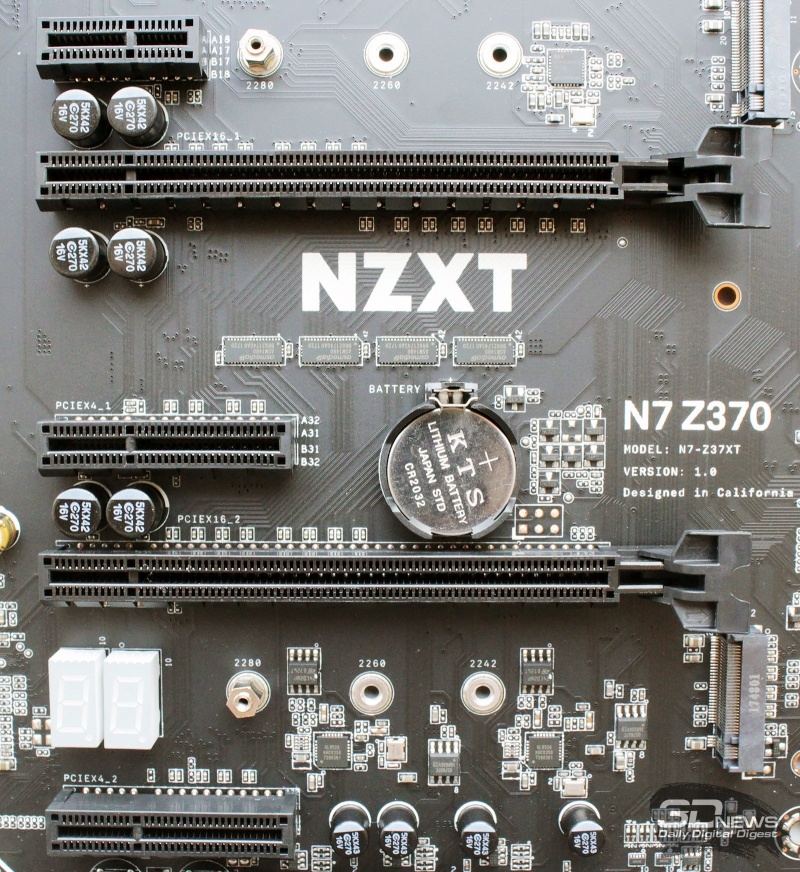

Всего в арсенале NZXT N7 Z370 пять слотов PCI-Express 3.0, которые распределены следующим образом.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Разъёмы не имеют металлизированной оболочки и усиления дополнительными точками пайки. Работа двух видеокарт на графических процессорах AMD или NVIDIA поддерживается в режиме х8/х8.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

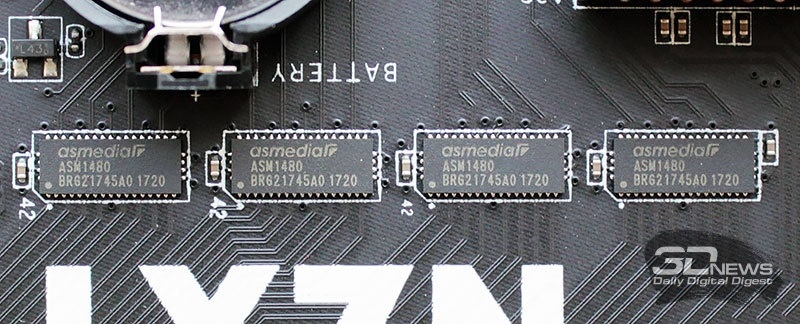

Коммутируют линии PCI-Express микросхемы ASM1480 производства ASMedia.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Ещё одна микросхема производства этой же компании – ASM1442K – обеспечивает работу видеовыхода HDMI версии 1.4.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

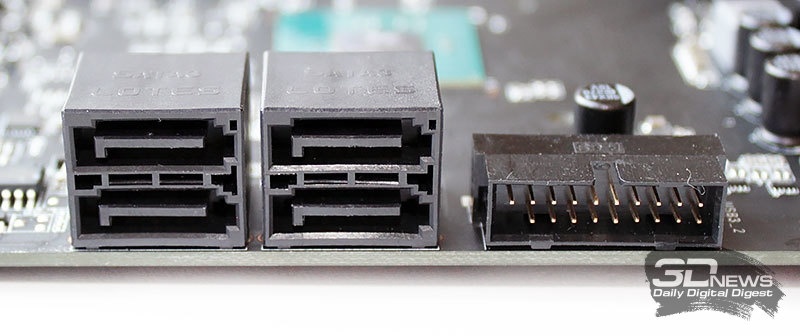

Плата оснащена шестью портами SATA III с пропускной способностью до 6 Гбит/с. Этого, на наш взгляд, вполне достаточно для любой игровой системы — а именно для таких систем NZXT N7 Z370 и предназначена.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Все порты чипсетные, поэтому они позволяют создавать массивы RAID уровней 0, 1, 5 и 10, а также использовать различные технологии Intel в части работы с накопителями.

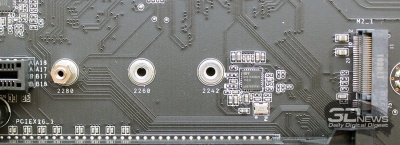

Есть у NZXT N7 Z370 и два порта M.2 для SSD-модулей, работающих по протоколу NVMe. Верхний порт M.2_1 поддерживает как SATA-, так и PCI Express-накопители длиной от 42 до 80 мм, а нижний – только PCI Express-накопители такой же длины.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Радиаторов для накопителей в этих портах у платы, к сожалению, нет, но для верхнего радиатором может являться сам металлический кожух платы, если удастся подобрать термопрокладку нужной толщины. С другой стороны, это вообще не слишком-то удобно, когда установка или снятие накопителя в порт M.2_1 сопряжена с необходимостью снимать с платы весь кожух.

Ещё одной проблемой в NZXT N7 Z370 являются USB-порты, вернее – отсутствие высокоскоростных портов USB 3.1 Gen2. Их нет совсем. Вместо этого есть восемь обычных USB 3.1 Gen1 (четыре внешних и четыре внутренних) и сразу одиннадцать портов USB 2.0 (пять внешних и шесть внутренних). Все они реализованы возможностями набора системной логики Intel Z370. Что мешало инженерам NZXT оснастить плату дополнительным контроллером ASMedia для пары самых быстрых портов USB, сказать сложно. И ещё сложнее оправдать отсутствие этих портов, держа в уме стоимость данной платы.

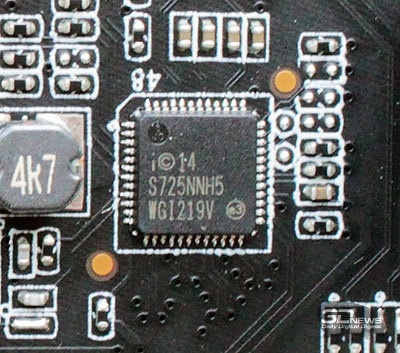

Беспроводного сетевого контроллера NZXT N7 Z370 не получила, а проводная сеть базируется на гигабитном контроллере Intel I219-V.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Информации об аппаратной или программной оптимизации сети в документах NZXT мы не нашли.

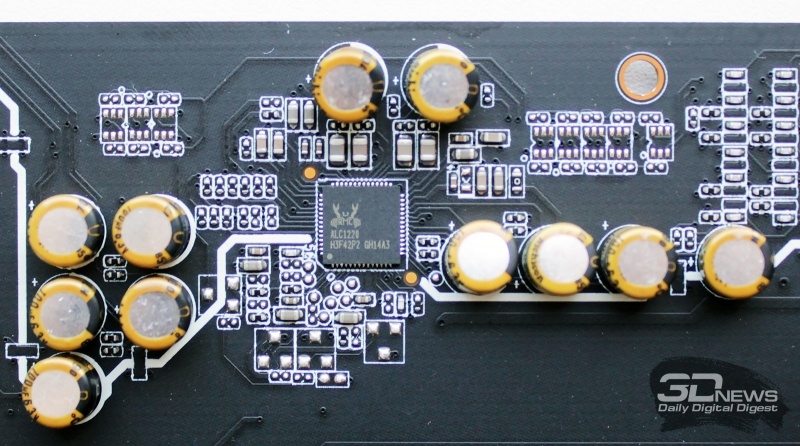

В основе звукового тракта NZXT N7 Z370 лежит 7.1-канальный HD-аудиокодек Realtek ALC1220.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

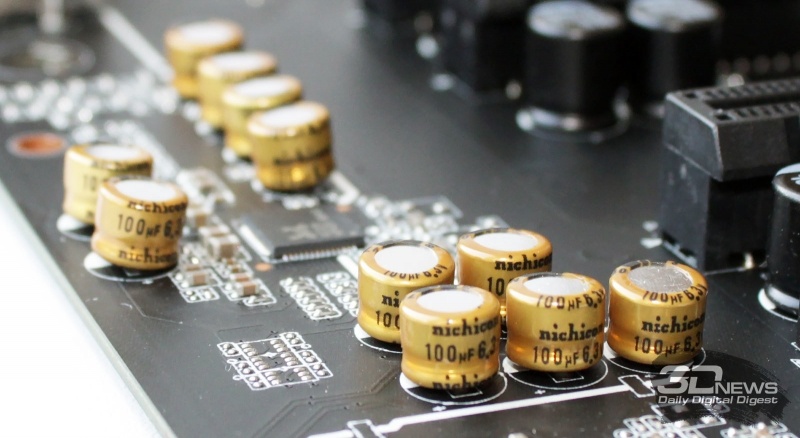

Вокруг него щедро рассыпаны звуковые аудиофильские конденсаторы Nichicon, некоторые из которых распаяны криво.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Характерная белая полоса на текстолите говорит об изоляции аудиозоны на плате от других компонентов.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

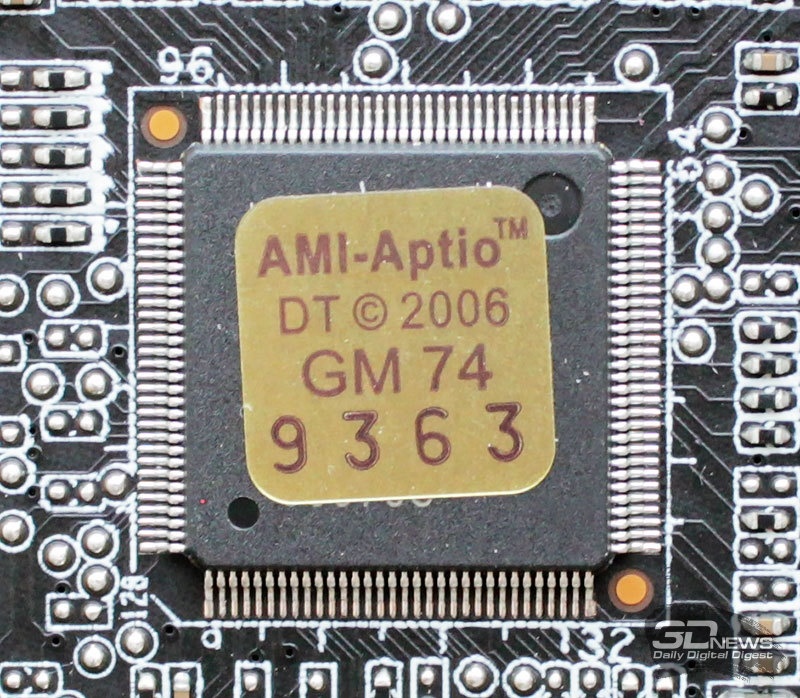

Рядом, по всей видимости, находится контроллер BIOS AMI-Aptio GM 74.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

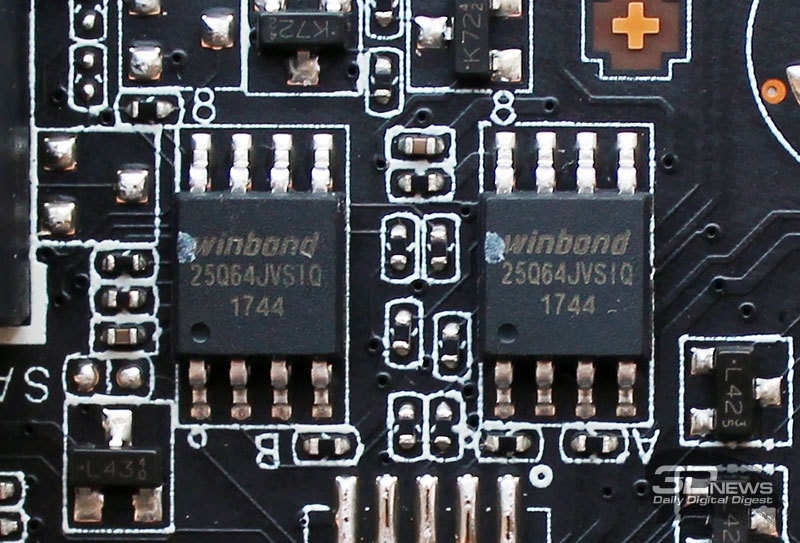

Кстати, на плате размещены сразу две 128-битные микросхемы BIOS с возможностью автоматического восстановления повреждённого образа из резервной микросхемы.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Добавим, что возможности обновления микрокода без процессора и (или) оперативной памяти у NZXT N7 Z370 мы не нашли.

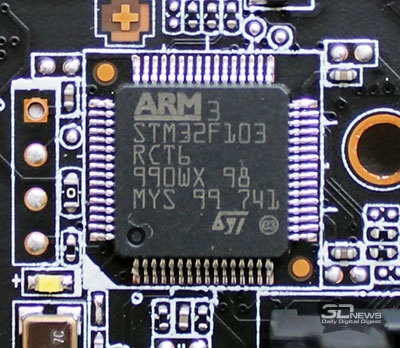

На плате распаян микропроцессор STM32F103RC, обеспечивающий работу подсветки и подключаемых к плате вентиляторов.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Общее количество разъёмов для вентиляторов с поддержкой управления широтно-импульсной модуляцией (PWM) равно девяти, и это рекорд среди плат на Intel Z370. Подозреваем, что именно этот микропроцессор вместе со встроенным в плату микрофоном обеспечивает работу фирменной адаптивной системы шумоподавления NZXT, суть которой сводится к автоматической подстройке скорости вращения вентиляторов. Также, как мы уже упоминали, на плате есть два разъёма RGB для подключения лент светодиодной подсветки.

Облегчить поиск ошибок при загрузке поможет индикатор POST-кодов, а под ним есть кнопки включения и перезагрузки.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

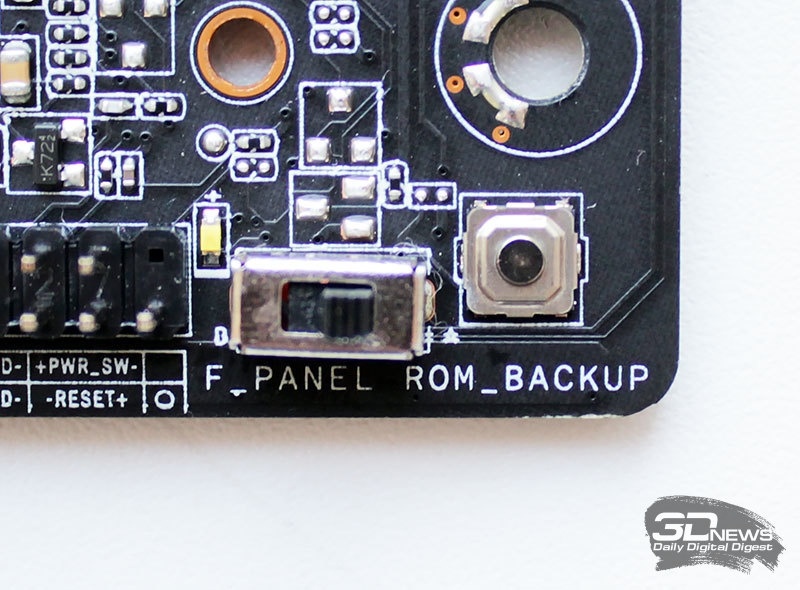

Кроме того, в правом углу платы имеется переключатель выбора микросхемы BIOS и кнопка его резервного копирования.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Также нижний край текстолита платы содержит внутренний аудиоконнектор, три разъёма USB 2.0, один USB 3.0, четыре разъёма для вентиляторов и группу коннекторов передней панели корпуса.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

Радиаторы на силовых цепях массивные и ребристые. Контактируя с элементами VRM через термопрокладки, они справляются со своей задачей на отлично, в чём мы с вами убедимся по ходу тестирования.

Новая статья: Обзор материнской платы NZXT N7 Z370: когда BIOS решает всё

На этом обзор аппаратной части платы NZXT N7 Z370 можно завершать. Переходим к изучению её программной составляющей.
