Новая статья: Обзор видеокарты GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G: вот сразу бы так

в 23:02, , рубрики: Гаджеты и устройства для гиков

Новая статья: Обзор видеокарты GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G: вот сразу бы так

Игровая видеокарта GeForce RTX 2060 вышла в самом начале 2019 года, и уже тогда было ясно, что при всех преимуществах этого графического адаптера у него есть один весьма весомый недостаток — наличие всего 6 Гбайт видеопамяти. Чуть позже, в статье «Сколько видеопамяти необходимо современным играм», мы наглядно показали, что такой набор VRAM действительно ограничивает потенциал весьма производительного GPU. Будто бы осознавая собственную ошибку, NVIDIA уже этим летом представила SUPER-версию этого ускорителя. Теперь обновленная GeForce RTX 2060 имеет тот объем памяти, который уместо иметь в 2019 году. Не стоит забывать и про более производительный графический процессор TU106. В общем, давайте на примере GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G посмотрим, насколько GeForce RTX 2060 Super оказывается лучше обычной GeForce RTX 2060.

GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G (GV-N206SGAMING OC-8GC)

⇡#Технические характеристики и особенности конструкции

На момент написания статьи на официальном сайте компании GIGABYTE я нашел сразу шесть модификаций GeForce RTX 2060 SUPER. Модель GeForce RTX 2060 SUPER GAMING OC 8G, о которой пойдет речь далее, по своим характеристикам и особенностям располагается где-то посередине между такими версиями, как GeForce RTX 2060 SUPER WINDFORCE 8G и AORUS GeForce RTX 2060 SUPER 8G. Основные характеристики героя сегодняшнего обзора указаны в таблице в сравнении с референсной версией GeForce RTX 2060 SUPER.

NVIDIA GeForce RTX 2060 SUPER Founders Edition (референс) GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G (GV-N206SGAMING OC-8GC)
Графический процессор
Название TU106 TU106
Микроархитектура Turing Turing
Техпроцесс, нм 12 нм FFN 12 нм FFN
Число транзисторов, млн 10800 10800
Тактовая Boost-частота, МГц 1650 1815
Число шейдерных ALU 2176 2176
Число блоков наложения текстур 136 136
Число ROP 64 64
Оперативная память
Разрядность шины, бит 256 256
Тип микросхем GDDR6 SDRAM GDDR6 SDRAM
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) 1750 (14000) 1750 (14000)
Шина ввода/вывода PCI Express 3.0 x16 PCI Express 3.0 x16
Объем, Мбайт 8192 8192
Производительность
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) 7181 7899
Производительность FP32/FP64 1/32 1/32
Пропускная способность оперативной памяти, Гбайт/с 448 448
Вывод изображения
Интерфейсы вывода изображения DisplayPort 1.4a, HDMI 2.0b DisplayPort 1.4a, HDMI 2.0b
TDP, Вт 175 175
Розничная цена, руб. 33 000 32 000

Подробно про возможности архитектуры Turing вы можете прочитать в нашем большом теоретическом обзоре. При сравнении характеристик версий Founders Edition и нашего сегоднящнего подопытного сразу же бросается в глаза, что модель GIGABYTE обладает более высокой Boost-частотой в 1815 МГц — это на 165 МГц больше, чем у эталонной модели NVIDIA. На это намекает и аббревиатура OC в названии устройства.

Новая статья: Обзор видеокарты GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G: вот сразу бы так

В комплекте с GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G не нашлось ничего необычного: бумажная документация да диск с драйверами и сопутствующим ПО.

Новая статья: Обзор видеокарты GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G: вот сразу бы так

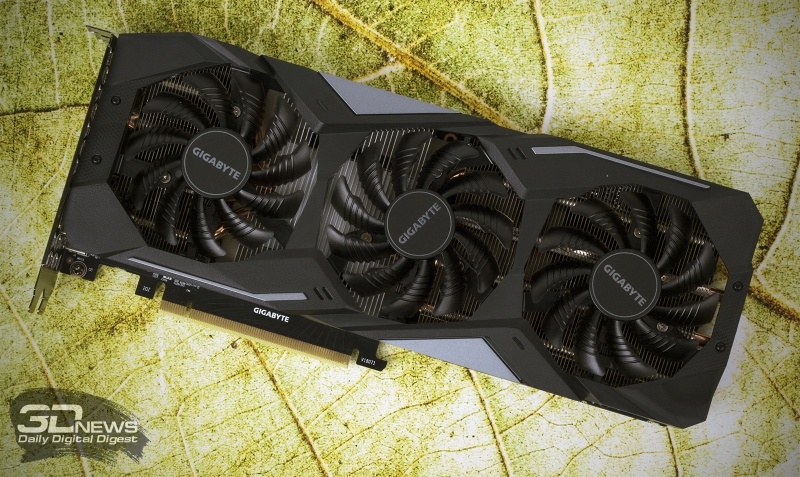

Если вы читали обзор GIGABYTE GeForce GTX 1660 Ti GAMING OC, то найдете много общего между этой моделью и героем сегодняшнего тестирования. А всё потому, что в обоих устройствах используется трехвентиляторный кулер WINDFORCE 3X. Диаметр каждой крыльчатки составляет 80 мм, и на фото выше хорошо видно, что лопасти центрального венитлятора направлены в противоположную сторону, по часовой стрелке. Левый и правый нагнетатели вращаются, соответственно, против часовой стрелки. Такая технология получила название Alternate Spinning, и, по данным GIGABYTE, она позволяет избавиться от турбулентных потоков, которые снижают КПД системы охлаждения. К сожалению, конкретных цифр на официальном сайте компании не приводится.

На каждой лопасти вентилятора есть четыре «засечки» — наличие таких ребер опять же, по словам производителя, помогает нарастить давление воздушного потока.

Новая статья: Обзор видеокарты GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G: вот сразу бы так

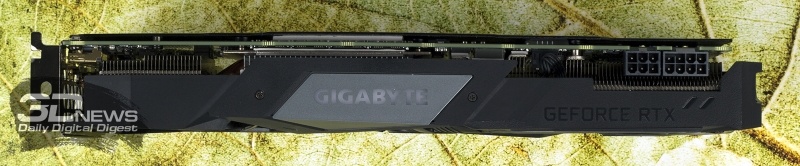

Длина GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G составляет 280 мм — показатель далеко не рекордный, а потому ускоритель поместится практически в любом Tower-корпусе. При этом устройство занимает всего два слота расширения. А еще ширина тестового образца не превышает 12 см — этот параметр тоже критичен для некоторых сборок ПК, в основном для компактных системных блоков.

Надпись GIGABYTE, расположенная на торце кулера, оснащена RGB-подсветкой — всего в ее арсенале 16,7 млн цветов. Видеокарта поддерживает функцию RGB Fusion 2.0, она имеет пять режимов подсветки, настраиваемых в одноименном ПО. Естественно, есть возможность синхронизировать подсветку с другими устройствами семейства AORUS/GIGABYTE.

Отмечу, что рядом с 6- и 8-контактными коннекторами питания расположены два индикатора. Если они светятся непрерывно — значит, к разъемам не подключен кабель питания. Если они мигают — наблюдаются проблемы с питанием устройства. Наконец, если свечение индикаторов отсутствует — это значит, что устройство работает в штатном режиме, всё нормально.

Новая статья: Обзор видеокарты GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G: вот сразу бы так

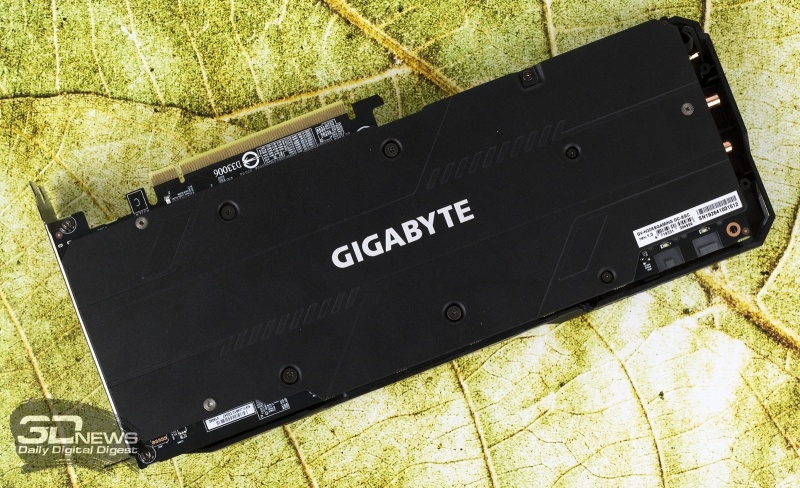

Внешняя сторона печатной платы акселератора накрыта металлическим бекплейтом. Он выполняет три функции: защищает элементы устройства от ударов и сколов, увеличивает жесткость конструкции, не позволяя видеокарте прогибаться под собственной тяжестью, ну и дополнительно охлаждает элементы платы, так как пластина соприкасается с PCB яерез термопрокладки.

Новая статья: Обзор видеокарты GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G: вот сразу бы так

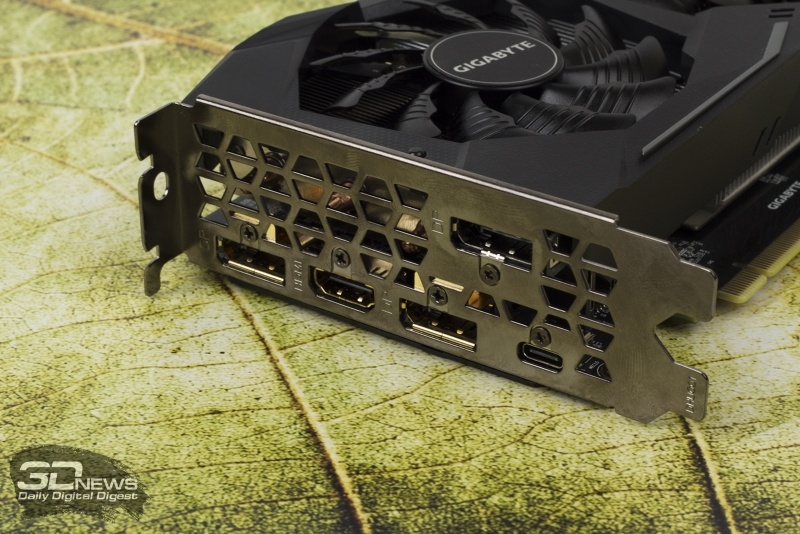

Что касается панели ввода/вывода, то на решетке располагаются сразу три DisplayPort-выхода версии 1.4, а также один HDMI 2.0b и USB 3.1 Gen1 C-типа, поддерживающий функцию VirtualLink. Большую часть задней панели занимает перфорация.

Новая статья: Обзор видеокарты GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G: вот сразу бы так

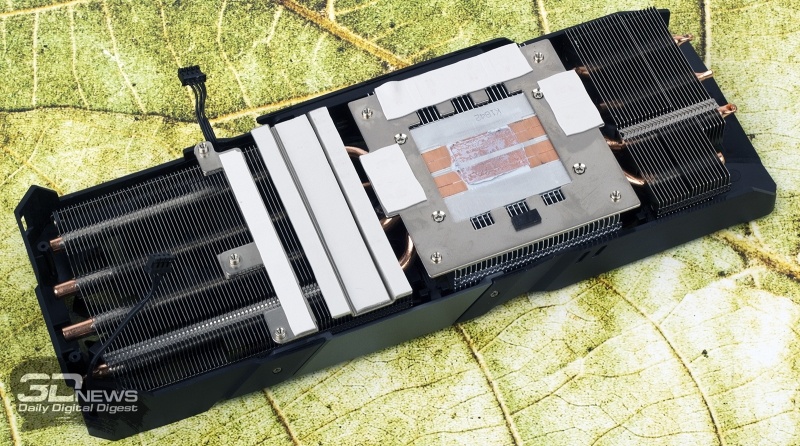

Видеокарта разбирается достаточно просто: для этого необходимо открутить четыре винта c пружинами, притягивающие радиатор к GPU, а также снять еще три винта, которыми кулер крепится к полевым транзисторам устройства. Продолжая рассказ о WINDFORCE 3X, отмечу, что в основе системы охлаждения лежат четыре теплотрубки. Используется технология прямого контакта. Медные элементы подогнаны так, чтобы GPU целиком был накрыт теплотрубками. И все же в самом центре наблюдается небольшая щель — полагаю, она несколько снизит КПД системы охлаждения.

За отвод тепла от чипов памяти и элементов конвертера питания отвечает отдельная алюминиевая пластина.

Новая статья: Обзор видеокарты GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G: вот сразу бы так

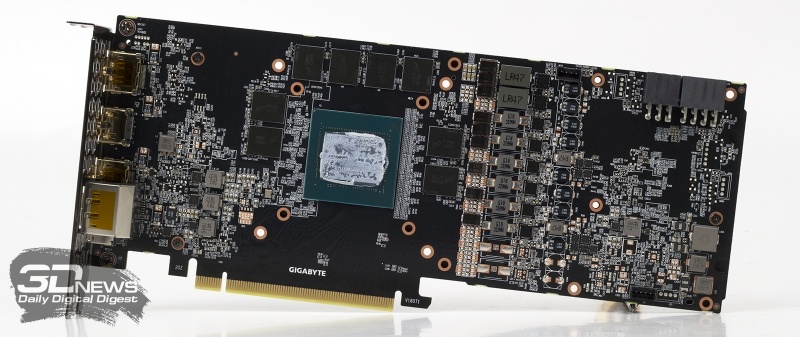

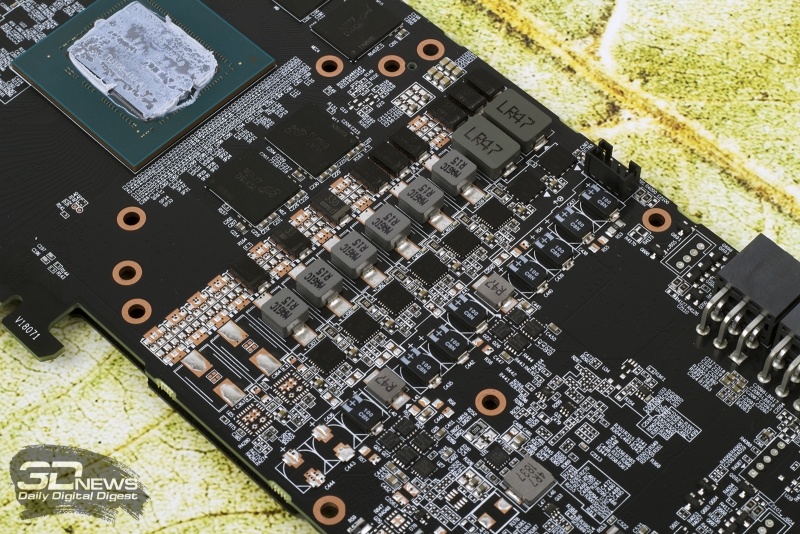

Подсистема питания GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G работает по схеме 6+2, где шесть каналов обеспечивают стабильную работу GPU. Остальные две фазы необходимы чипам VRAM. Как мы знаем, версия Founder Edition работает по такой же схеме, а вот менее качественные модификации GeForce RTX 2060 SUPER могут иметь всего пять фаз для GPU. В то же время видно, что VRM-зона героя обзора имеет некоторые «прорехи» — видимо, эта же печатная плата используется и в других, более мощных 3D-ускорителях GIGABYTE.

В GeForce RTX 2060 SUPER GAMING OC 8G установлены микросхемы GDDR6-памяти производства компании Micron.

Новая статья: Обзор видеокарты GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G: вот сразу бы так
