Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

Наш недавний обзор новой системы жидкостного охлаждения ARCTIC вызвал немалый ажиотаж, поскольку охладитель получился весьма эффективным и недорогим, а самое главное, системе задали вектор развития в правильном направлении. То же самое мы можем сказать и о модели ID-Cooling DashFlow 360, которую нам наконец-то удалось получить для обзора и тестирования.

Её главное отличие от недавно протестированной «сестры» в лице ID-Cooling ZoomFlow 360 заключается в очень производительной помпе и разборных фитингах, что дает данной системе возможности расширения и добавления в контур новых компонентов. Как проявит себя DashFlow 360 в сравнении с Liquid Freezer II 280 и суперкулером, мы с вами узнаем из сегодняшней статьи.

⇡#Технические характеристики и рекомендованная стоимость

Наименование характеристик ID-Cooling DashFlow 360
Радиатор
Размеры (Д × Ш × В), мм 396 × 120 × 27
Размеры оребрения радиатора (Д × Ш × В), мм 396 × 120 × 16
Материал радиатора Алюминий
Число каналов в радиаторе, шт. 12
Расстояние между каналами, мм 7,0
Плотность радиатора, FPI 20
Термическое сопротивление, °C/W н/д
Объём хладагента, мл н/д
Вентиляторы
Количество вентиляторов 3
Модель вентилятора ID-Cooling DF-12025-ARGB TRIO
Типоразмер 120 × 120 × 22
Диаметр крыльчатки/статора, мм 111 / 53
Количество и тип подшипника(ов) 2, качения
Скорость вращения, об/мин 900–2000 (±10 %)
Максимальный воздушный поток, CFM 3 × 56,5
Уровень шума, дБА 16,2–31,5
Максимальное статическое давление, мм H2O 3 × 1,99
Номинальное/стартовое напряжение, В 12 / 3,7
Энергопотребление: заявленное/измеренное, Вт 3 × 3,0 / 3 × 1,9
Срок службы, часов/лет н/д
Вес одного вентилятора, г 152
Длина кабеля, мм 445
Помпа
Размеры, мм 84 × 83 × 50
Производительность, л/ч 450
Высота подъёма воды, м 3
Скорость ротора помпы: заявленная/измеренная, об/мин 2400 (±10%)
Тип подшипника Керамический
Срок службы подшипника, часов/лет 50 000 / >5,7
Номинальное напряжение, В 12,0
Максимальное энергопотребление: заявленное/измеренное, Вт 5,4 / н/д
Уровень шума, дБА 25,0
Длина кабеля, мм 460
Водоблок
Материал и структура Никелированная медь, оптимизированная микроканальная структура с каналами шириной 0,1 мм
Совместимость с платформами Intel LGA115(х)/2011(v3)/2066
AMD Socket TR4/AM4/AM3(+)/AM2(+)/FM2(+)/FM1
Дополнительно
Длина шлангов, мм 435
Внешний/внутренний диаметр шлангов, мм 13,5 / 8,0
Хладагент Нетоксичный, антикоррозионный (пропиленгликоль)
Максимальный уровень TDP, Вт 400
Термопаста ID-Cooling ID-TG05, 1 г
Подсветка Вентиляторов и крышки помпы, с пультом управления и синхронизируемая с материнской платой
Общий вес системы, г 1 808
Гарантийный срок, лет 3
Розничная стоимость, 8750

⇡#Упаковка и комплектация

ID-Cooling DashFlow 360 поставляется в большой картонной коробке, дополнительно запечатанной в полиэтилен. На лицевой стороне упаковки изображена СЖО, а рядом кратко обозначены её особенности и поддерживаемые системы подсветки материнских плат.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

Технические характеристики продукта и перечень совместимых платформ приведены на обратной стороне коробки, а размеры и краткое описание основных компонентов – на её боковых сторонах.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

Порадовала надёжность упаковки. Внутрь картонной коробки вставлена мягкая оболочка из вспененного полиэтилена, где и зафиксирован радиатор со шлангами и помпой с водоблоком, а также две отдельные коробки под вентиляторы и наборы креплений.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

Все компоненты находятся не менее чем в трёх сантиметрах от боковин коробки, поэтому даже если её ненароком пробьют или ударят, вероятность повреждений комплектующих всё равно будет крайне мала.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

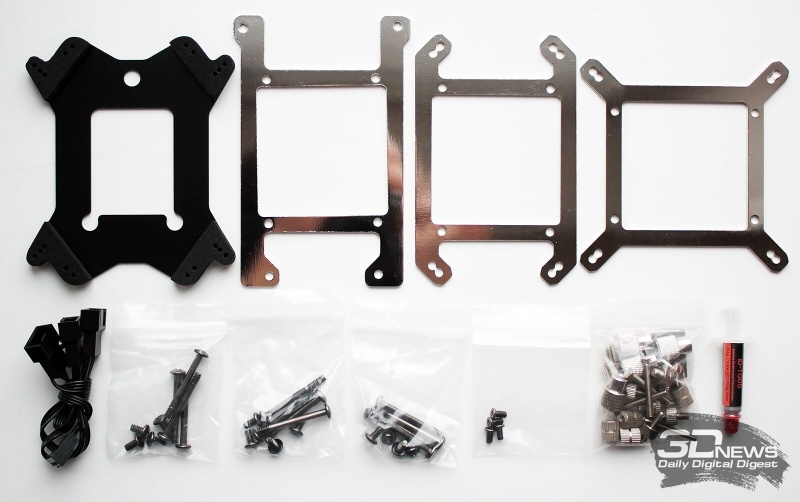

Вентиляторы и их комплектующие мы изучим по ходу обзора, а вот в коробочке с креплениями находятся универсальная усилительная пластина, четыре прижимные пластины из 1,5-мм стали, винты для вентиляторов и креплений, кабель и термопаста.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

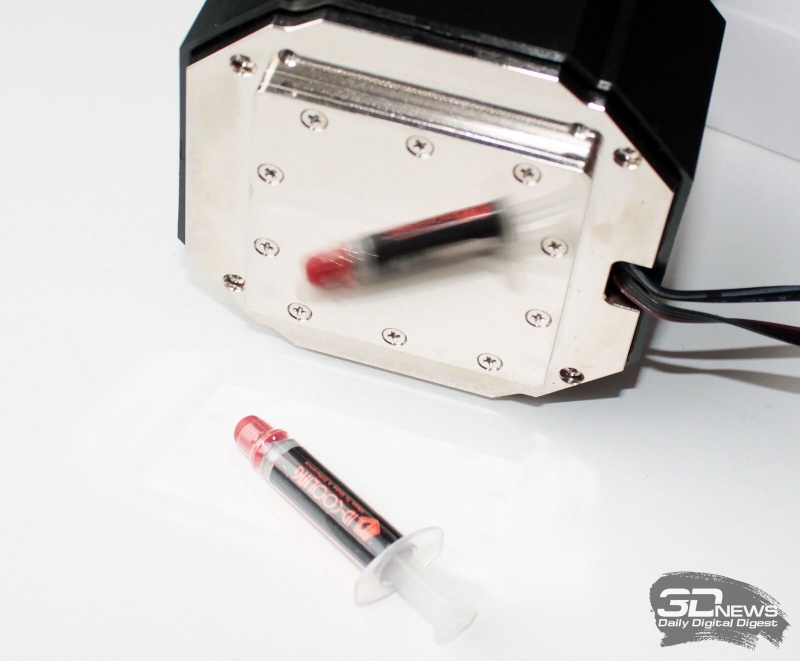

К слову, термопаста в комплекте – модели ID-TG05, которой на сайте ID-Cooling уже нет. Зато появилась термопаста ID-TG15 с заявленной теплопроводностью более 8,5 Вт/м·К, а это уже уровень Arctic MX-4. Будем надеяться, что в скором времени мы сможем протестировать эту новую термопасту ID-Cooling, сравнив с лидерами среди термоинтерфейсов.

Как и любой другой продукт ID-Cooling, система выпускается в Китае и обеспечивается двухлетней гарантией. Добавим, что стоимость DashFlow 360 в российских магазинах составляет 8 750 рублей, что примерно на 2 000 рублей дороже версии ZoomFlow 360.

⇡#Особенности конструкции

В основе системы по-прежнему лежит большой алюминиевый радиатор размерами 396 × 120 × 27 мм, рассчитанный на установку трёх 120-мм вентиляторов в штатном режиме или сразу шести вентиляторов в режиме расширенном.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

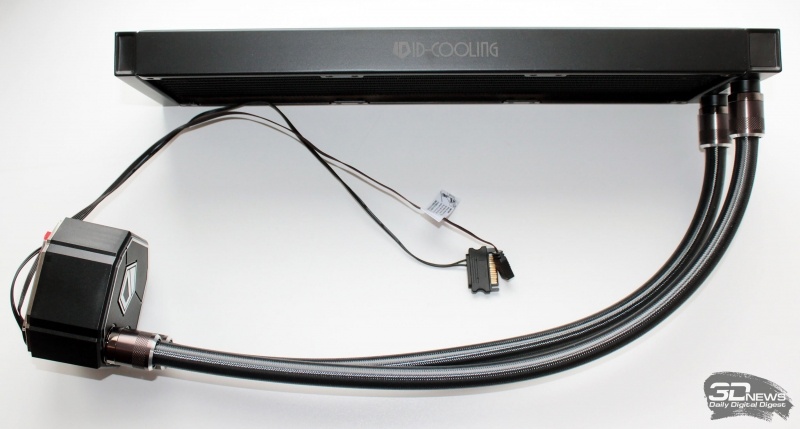

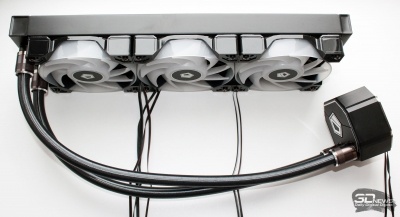

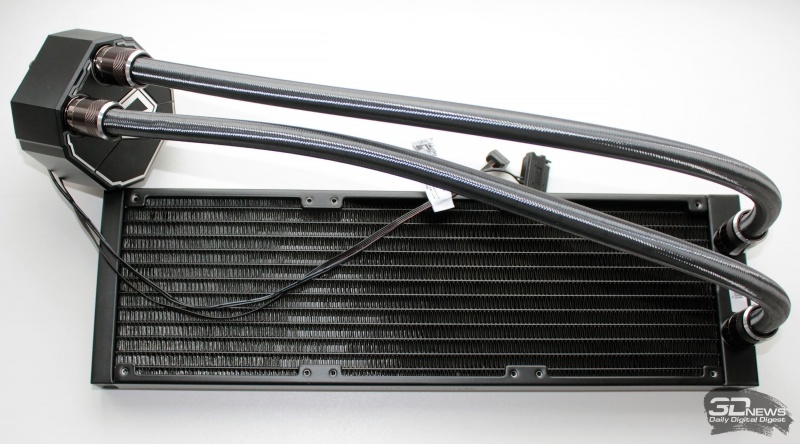

Радиатор соединён с помпой и водоблоком двумя длинными гибкими шлангами. Их длина от фитинга до фитинга составляет 435 мм, внешний диаметр равен 13,5 мм, а внутренний – 8,0 мм (и это на 2 мм больше, чем у ZoomFlow 360 и большинства других систем данного класса).

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

Шланги не мягкие, чтобы не перегибались во время установки системы и её эксплуатации, но и не слишком жёсткие, а их длины хватит, чтобы разместить систему не только на верхней панели корпуса, но и на передней.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

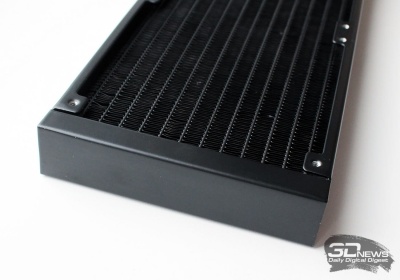

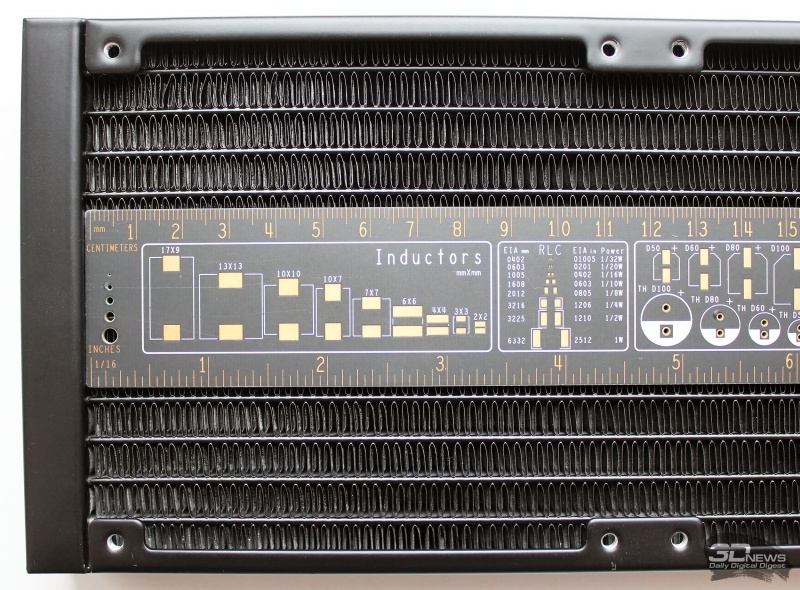

Радиатор в DashFlow 360 состоит из 12 плоских каналов, расположенных на расстоянии 7 мм друг от друга. Промежутки между ними заполнены алюминиевой гофролентой. Измеренная нами плотность радиатора составляет 20 FPI, что является средним показателем для радиаторов необслуживаемых СЖО.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

Толщина оребрения составляет лишь 16 мм, то есть оно должно легко продуваться даже на невысоких скоростях вентиляторов.

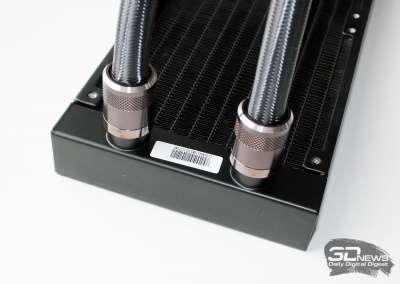

Если один торец радиатора DashFlow 360 полностью глухой, то второй оснащён двумя фитингами с резьбой G1/4.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

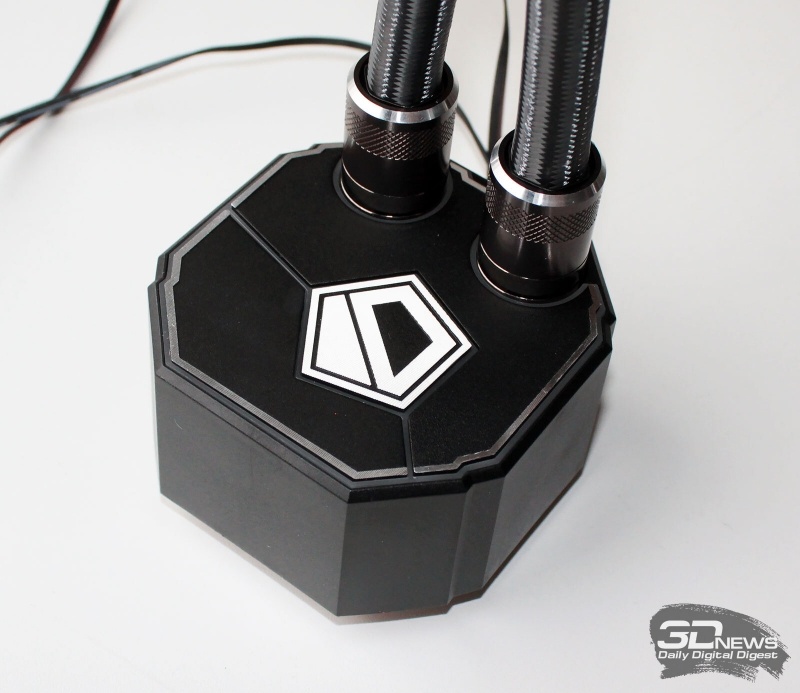

Точно такие же фитинги можно найти и на блоке помпы с водоблоком. Иначе говоря, систему легко разобрать для дозаправки, замены хладагента или добавления в контур дополнительных компонентов.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

При этом в случае любой другой условно-необслуживаемой системы жидкостного охлаждения возник бы вопрос производительности помпы, поскольку у них она редко превышает скромные 50 литров в час. Однако у DashFlow 360 такой проблемы точно не возникнет, поскольку система оснащена помпой производительностью 450 (!) литров в час с высотой подъёма воды 3 метра!

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

Это мощный насос даже по меркам кастомных СЖО, а для доступных необслуживаемых систем такая помпа вообще является исключительным решением и это — главное преимущество DashFlow 360. Скорость вращения ротора помпы постоянна и должна составлять 2400 (±10 %) об/мин (мониторинг оборотов не предусмотрен). Заявленный уровень шума составляет 25,0 дБА, а энергопотребление – 5,4 Вт, поэтому помпа подключается к отдельному разъёму питания SATA-типа. Срок службы керамического подшипника – не менее 50 тысяч часов, или более пяти с половиной лет непрерывной работы.

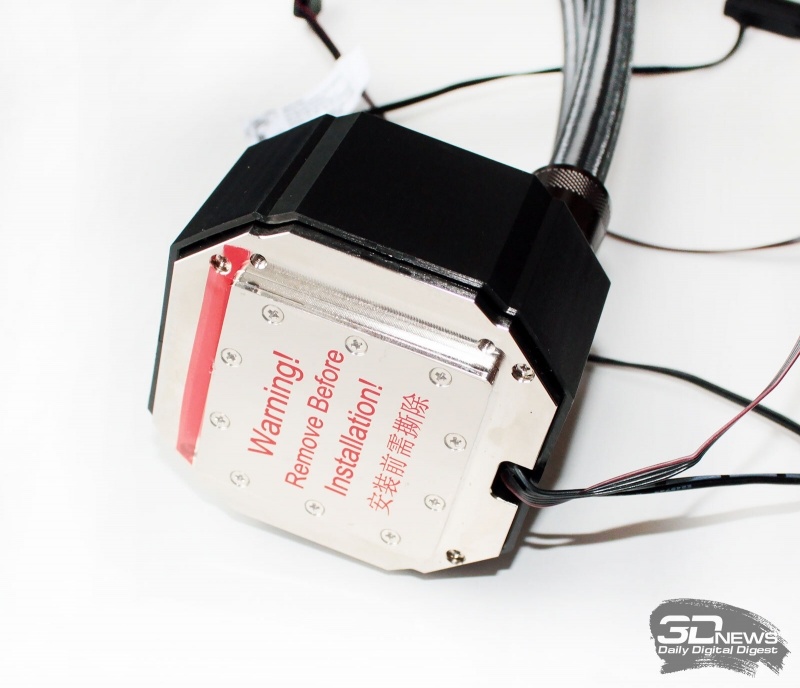

В крышке помпы встроена подсветка, о которой мы ещё расскажем далее, а в её основании – медный никелированный водоблок с размерами контактной поверхности 56 × 56 мм.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

О самом водоблоке производитель практически ничего не рассказывает, говоря лишь о его микроканальной структуре. А вот качество обработки контактной поверхности мы можем оценить визуально — и оно находится на довольно высоком уровне.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

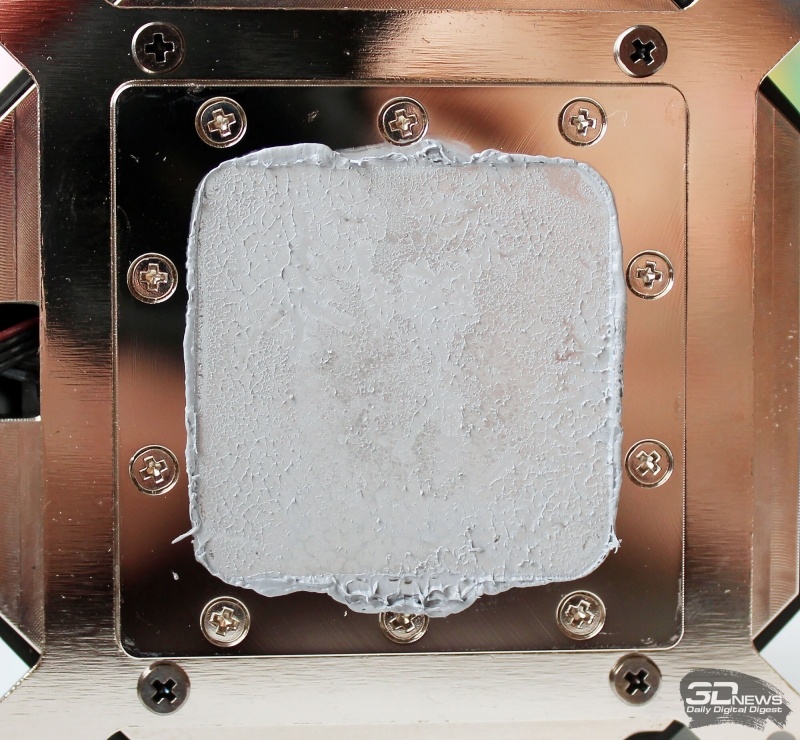

Нет претензий и к гладкости поверхности водоблока, которая вкупе с высоким и равномерным усилием прижима к процессору позволяет получить идеальные отпечатки на крышке чипа конструктивного исполнения LGA2066.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

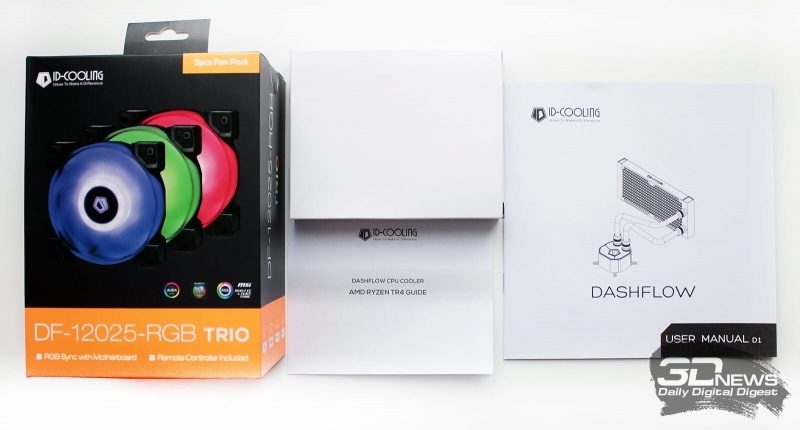

В комплект DashFlow 360 входят три вентилятора ID-Cooling модели DF-12025-ARGB TRIO, запечатанные в отдельную коробку, поскольку они поставляются и как самостоятельный продукт.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

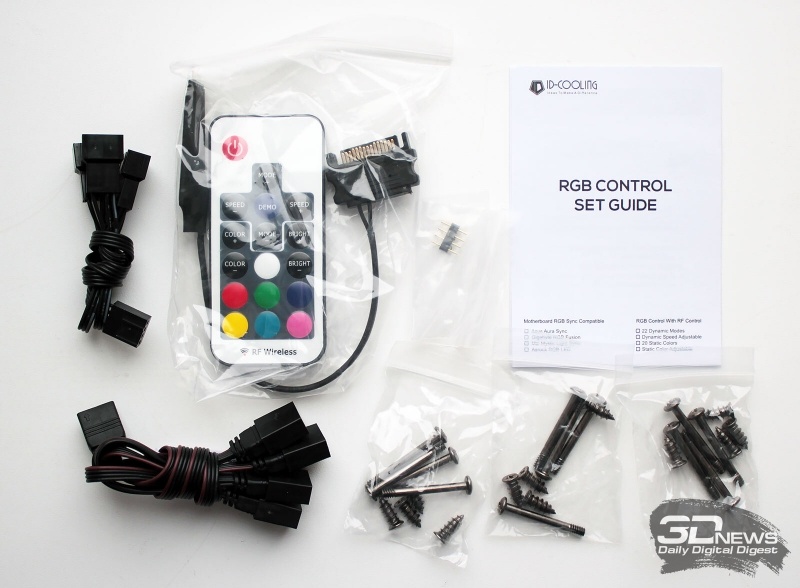

Вместе с вентиляторами в коробке находятся наборы кабелей, пульт управления подсветкой, винты крепления двух типов и краткая инструкция по настройке RGB-подсветки.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

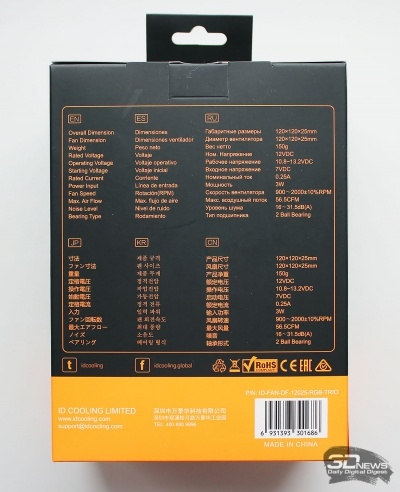

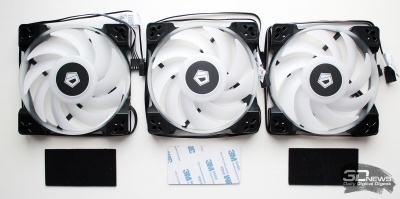

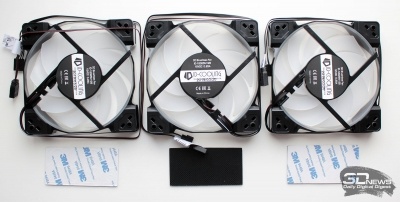

Каждый вентилятор размером 120 × 120 × 22 мм запечатан в ещё одну отдельную коробку, где также находится 3M-скотч с резиновыми накладками-уголками. Вентиляторы имеют тонкую чёрную рамку и белую девятилопастную крыльчатку диаметром 111 мм с серповидными лопастями.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

Скорость вентиляторов регулируется методом широтно-импульсной модуляции в диапазоне от 900 до 2000 об/мин. Максимальный воздушный поток одного вентилятора должен достигать 56,5 CFM, уровень шума – 31,5 дБА, а статическое давление 1,99 мм H2O.

На довольно большом статоре диаметром 53 мм приклеена наклейка с указанием модели и электрических характеристик. Последние таковы: 12 В, 0,25 А и 3,0 Вт. По результатам измерений каждый вентилятор потреблял не более 2 Вт.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

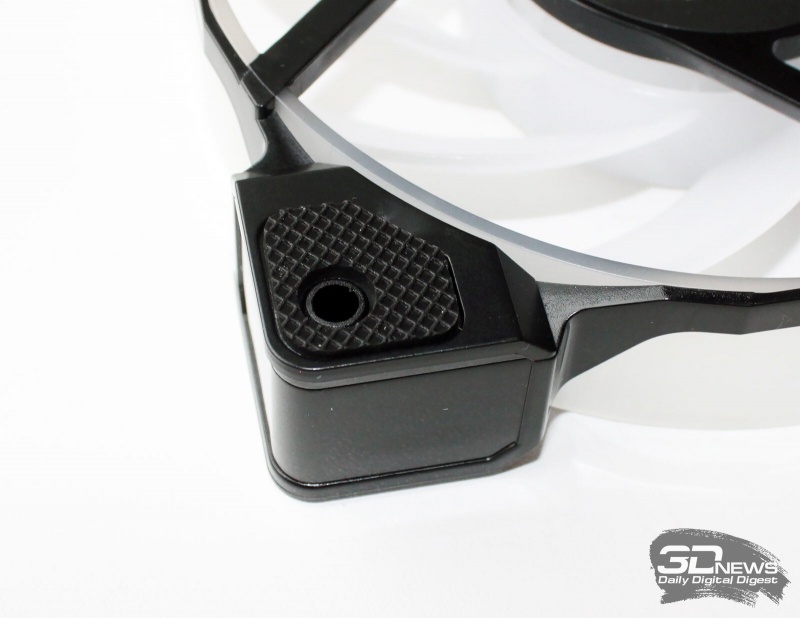

В вентиляторах заявлен двойной подшипник качения, но срок его службы в характеристиках не приведён. Резиновые уголки немного утапливаются в рамку вентиляторов.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

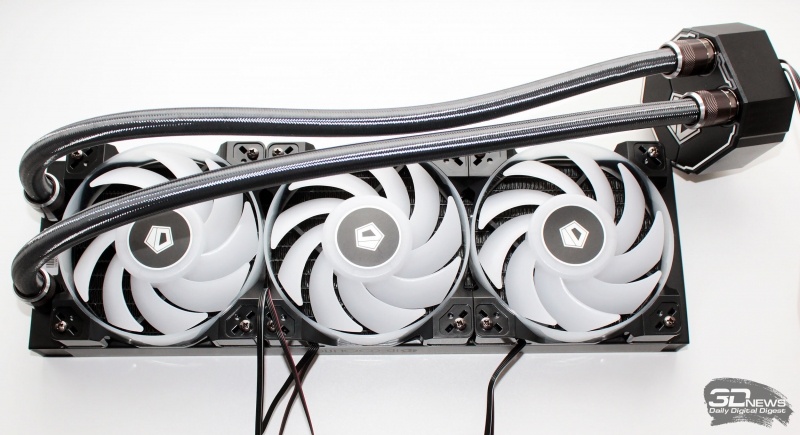

Вместе с установленными вентиляторами ID-Cooling DashFlow 360 весит 1,8 килограмма, но выглядит достаточно «воздушно», благодаря белым крыльчаткам и тонким рамкам.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

Добавим, что длина кабелей вентиляторов составляет 445 мм.

⇡#Совместимость и установка

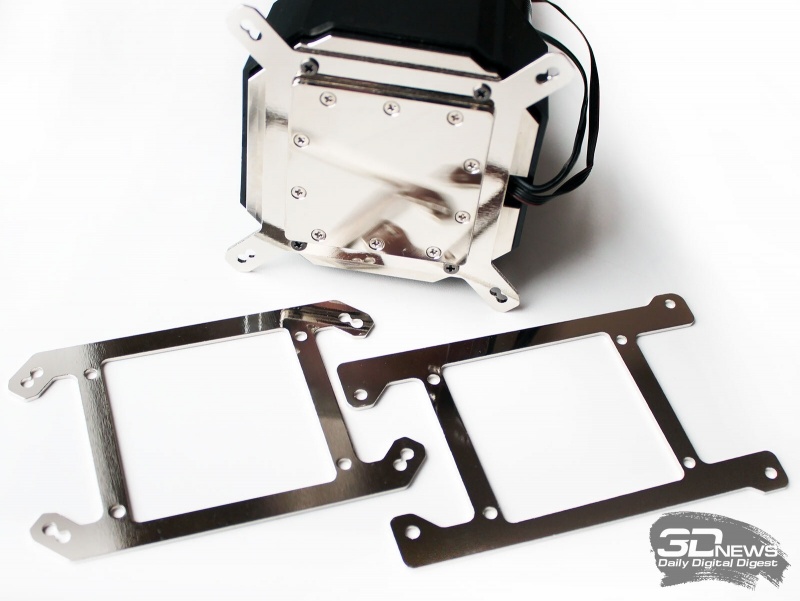

Водоблок ID-Cooling DashFlow 360 может быть установлен на любые современные процессоры, включая процессоры AMD в исполнении Socket TR4. Для закрепления на процессоре к основанию водоблока нужно привернуть стальную пластину соответствующего типа. На фото ниже показана пластина для любых актуальных платформ Intel, а перед ней для сравнения лежат пластины для AMD Socket AM4 и TR4.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

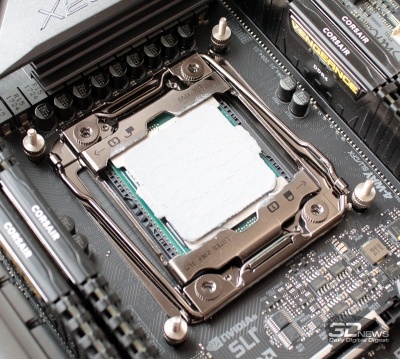

В свою очередь, на материнской плате используется либо усилительная пластина с обратной стороны и длинные винты, либо опорные втулки с двусторонней резьбой. На нашей материнской плате с LGA2066 мы использовали последний вариант.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

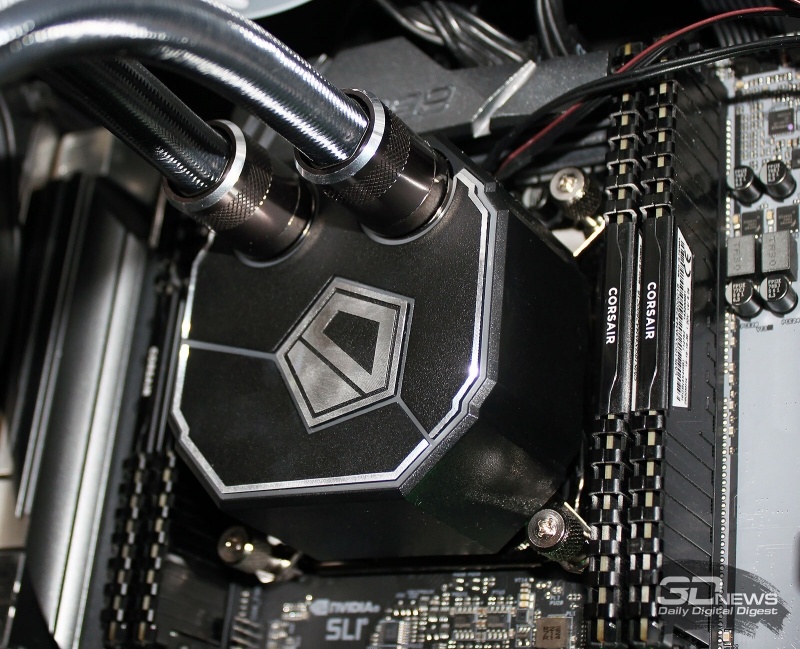

О приоритетной ориентации водоблока на процессоре в инструкции ничего не сказано, так что его можно установить как угодно, главное нанести минимальный слой термоинтерфейса, а также обеспечить равномерный прижим.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

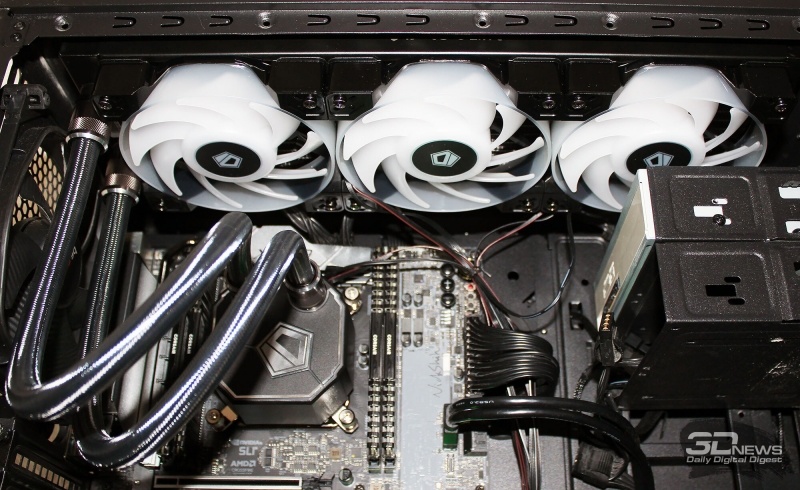

Для размещения СЖО в корпусе системного блока должно быть посадочное место под три расположенных рядом 120-мм вентилятора с соответствующими зазорами от стенок под расширения торцов радиатора. В нашем тестовом Thermaltake Core X71 такие места нашлись на верхней и на передней стенках. Мы выбрали первый вариант, сориентировав вентиляторы на выдув из корпуса.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

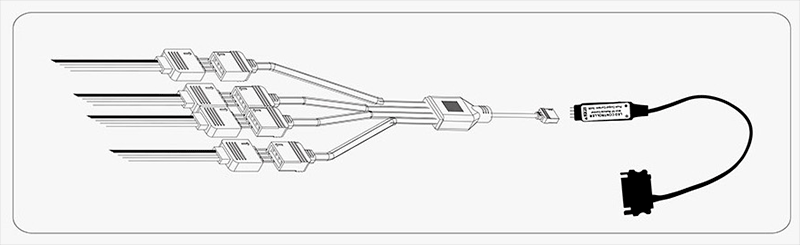

Кроме подключения помпы и вентиляторов к кабелям питания/мониторинга, в ID-Cooling DashFlow 360 нужно соединить дополнительные кабели подсветки с разветвителями и дальше либо с материнской платой, либо с отдельным переходником-приёмником для пульта дистанционного управления.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

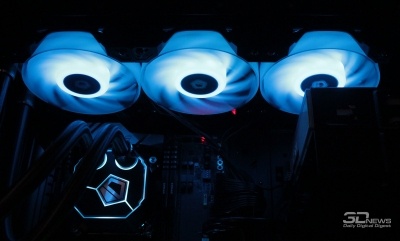

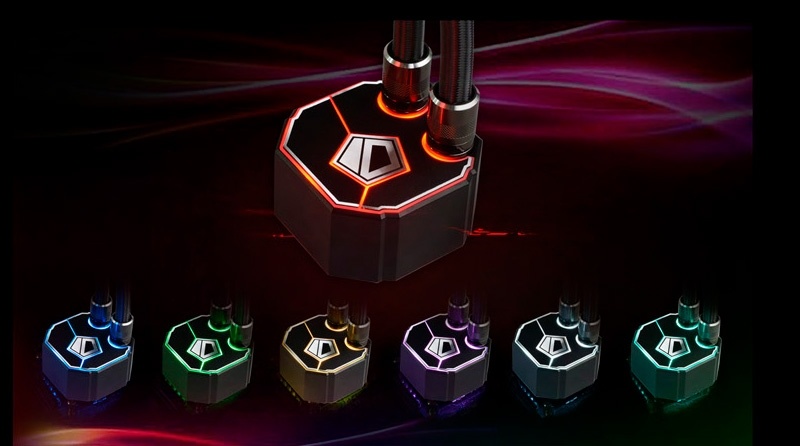

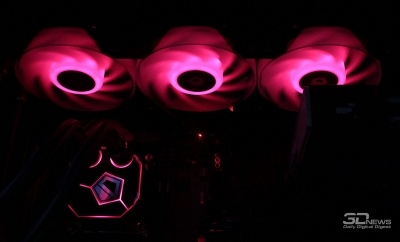

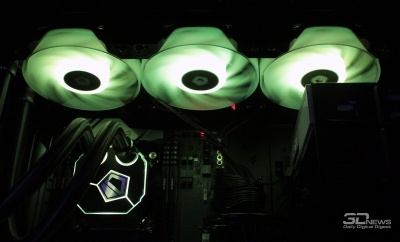

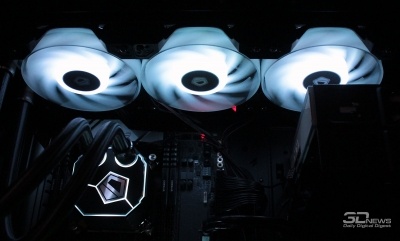

В системе жидкостного охлаждения подсвечиваются крышка помпы и вентиляторы, причём не только подсвечиваются, но и настраиваются как угодно. Подсветка действительно очень красивая и ненавязчивая.

Новая статья: Обзор СЖО ID-Cooling DashFlow 360: на верном пути

С пульта управления доступны 22 режима работы подсветки, 20 различных цветов, регулировка скорости работы режимов и даже яркости подсветки.
