Что внутри олимпийской медали болельщика 2014?

в 12:18, , рубрики: Гаджеты. Устройства для гиков, олимпиада-2014, Программинг микроконтроллеров, Сочи-2104, метки: ,

Всем зрителям церемоний открытия, закрытия Олимпийских Игр их репетиций были розданы умные светодиодные медали, с дистанционным управлением. Эти аксессуары должны автоматически загораться разными цветами во время церемонии. После завершения шоу, каждый зритель мог забрать медаль с собой на память. С учетом того, что стадион Фишт рассчитан на 40 тысяч зрителей, и необходимости двух репетиций каждой официальной церемонии можно приблизительно оценить количество изготовленных медалей болельщика в 200 000 штук.

Фото URA

Интересно, что внутри? Под катом небольшое вскрытие медали.

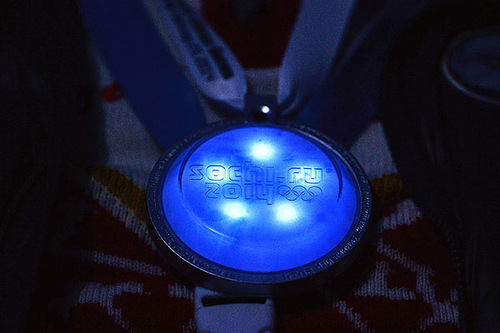

После завершения церемонии медаль переключается в автономный режим. В автономном режиме медаль реагирует на щелчки по корпусу кратковременными вспышками разных цветов.

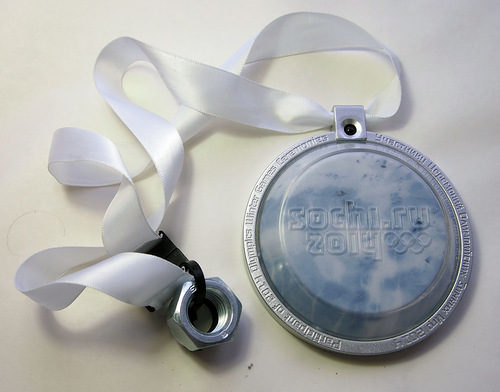

Мне медаль досталась после посещения репетиции открытия. Поэтому она с гайкой (чтоб со спинки кресла не падала?) и не на цветной а на белой ленточке.

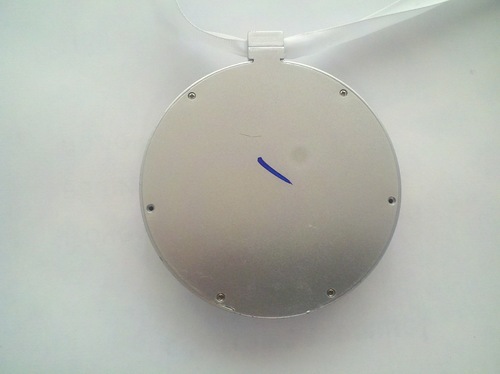

Тыльная сторона медали. Все составные части скрепляются шестью миниатюрными саморезами. В моем экземпляре в наличии только четыре из них

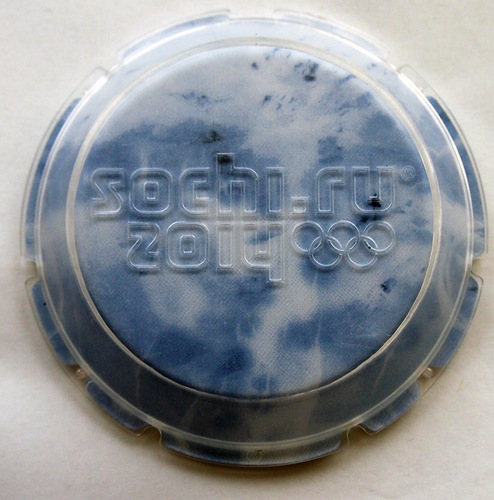

Лицевая полупрозрачная панель крупным планом.

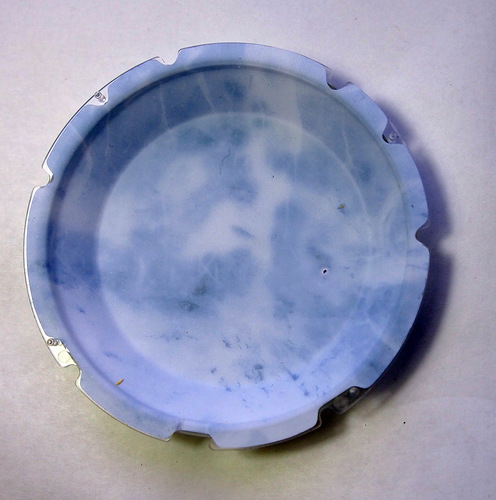

Она же, вид с обратной стороны.

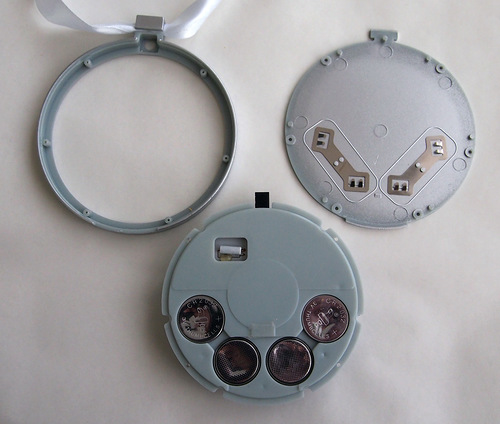

Кольцо, на котором крепится начинка медали и лента, задняя крышка и собственно внутренности медали.
image.

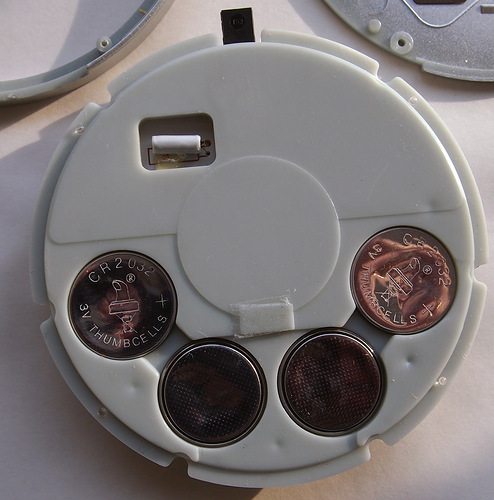

Оказывается, медалька довольно прожорливая и питается от четырех 3-вольтовых элементов питания. Кстати, моя прожила в режиме ожидания еще пару недель после церемонии.
На внутренней части корпуса заметна единственная деталь (предположительно конденсатор) смонтированная с обратной стороны печатной платы.
Хайрез, на котором вверху медали на тыльной стороне датчика удаленного управления видны цифры «153».

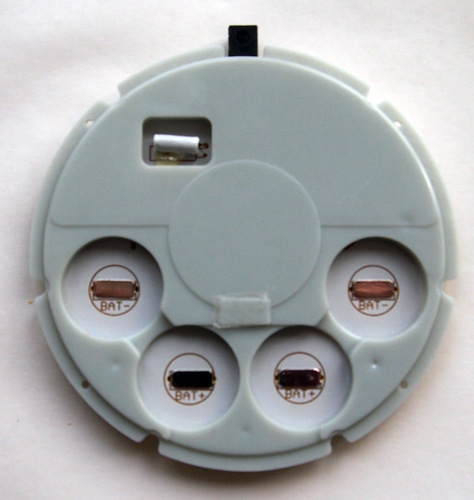

А теперь без батареек.

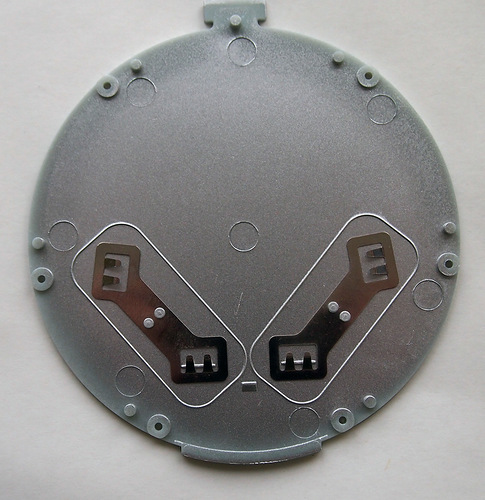

Задняя крышка медали, вид с внутренней стороны. Контакты для соединения батареек.

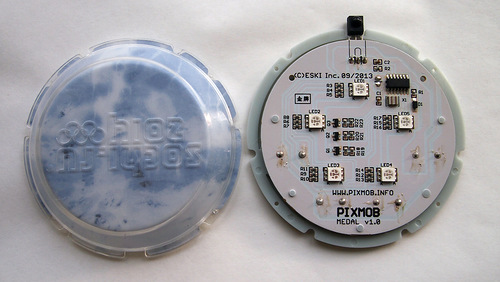

Под прозрачной панелью скрывается однослойная, односторонняя печатная плата, на которой распаяны пять светодиодов, микросхема и обвязка.

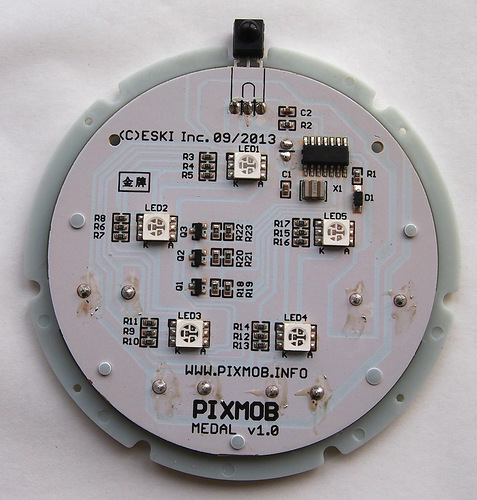

Печатная плата крупным планом. Надписи "(С) ESKI Inc. 09/2013",

"www.pixmob.info",

«PIXMOB medal v1.0» и иероглифы image.
Судя по всему, медаль спроектирована одноименной канадской фирмой, а изготовлена в Китае.
Хайрез.

Микросхема крупным планом. Видна маркировка «ATMEL1338 ATTINY44A SSU». Напрямую не гуглится.
Хайрез.

P.S. Есть умельцы, которые узнают микросхему и объяснят протокол и способ (наверняка инфракрасный сенсор) управления медалью? Было бы интересно научится управлять ей через инфракрасный порт.
