Электронный дверной глазок

в 11:01, , рубрики: Гаджеты. Устройства для гиков

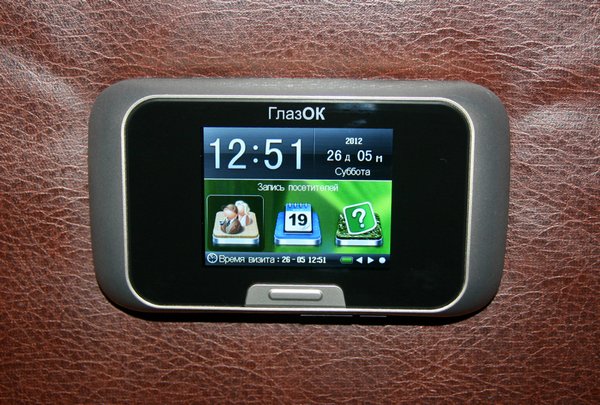

Недавно в продаже появилось забавное устройство — электронный дверной глазок, устанавливающийся на место штатного глазка в любую дверь. Устройство так и называется «ГлазОК». Стоит около 3500 рублей.

Электронный дверной глазок

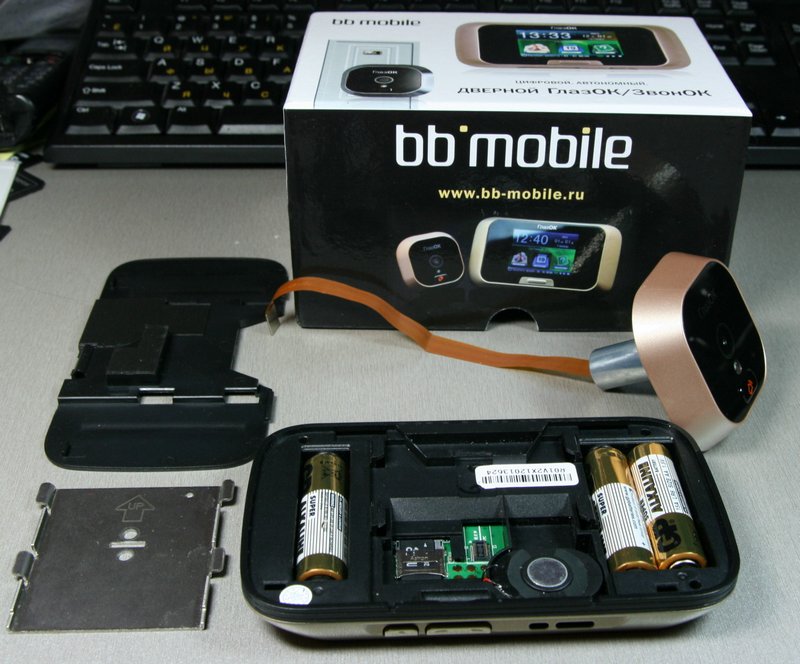

Глазок состоит из двух частей — внешней и внутренней.

Электронный дверной глазок

На внешней части камера, кнопка звонка, светодиод инфракрасной подсветки и датчик освещённости.

Электронный дверной глазок

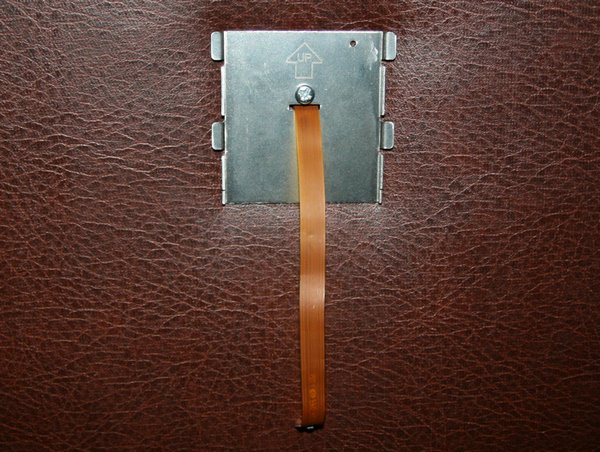

Внешняя часть крепится изнутри с помощью пластины и двух винтов.

Электронный дверной глазок

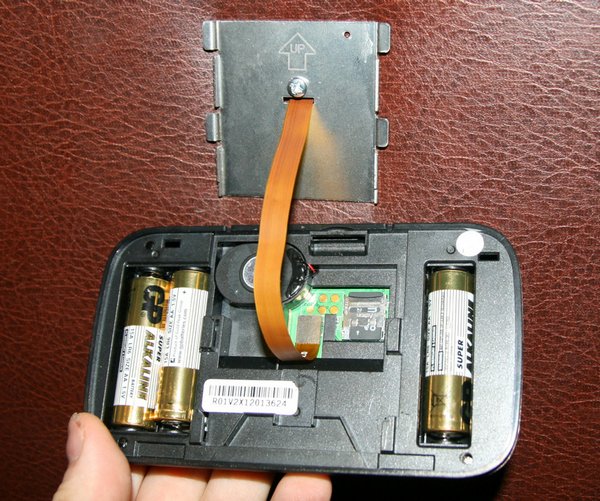

Шлейф подключается к плате внутренней части.

Электронный дверной глазок

И она защёлкивается на выступах крепёжной пластины. На дверь, обитую винилискожей, как у меня, установить внутренний блок довольно сложно. Оказалось что проще это сделать, не устанавливая заднюю крышку.

Электронный дверной глазок

Изображение посетителя показывается на экране при нажатии большой кнопки на внутреннем блоке или при нажатии кнопки звонка на внешнем (при этом ещё и раздаётся громкий звонок, в настройках можно выбрать один из четырёх рингтонов). Экран включается через 4 секунды после нажатия кнопки. Это довольно долго и не очень удобно.

При нажатии кнопки звонка или повторном нажатии кнопки на внутреннем блоке изображение записывается на карту памяти MicroSD. При дополнительных нажатиях кнопки на внутреннем блоке записываются дополнительные кадры. Размер картинки 320x240 точек, формат JPG. ГлазОК может записывать не только фото, но и видео (3, 5 или 10 секунд), но я в этом не вижу особого смысла.

В устройстве установлена карточка на 128 мегабайт. Этого вполне достаточно, ведь размер каждой картинки составляет в среднем шесть килобайт и на карту поместится около двадцати тысяч изображений. Для каждой даты создаётся отдельная папка, в неё помещаются файлы, имя которых формируется из даты и времени съёмки.

Угол обзора камеры существенно уже, чем у обычного глазка. Вот так выглядело изображение в обычном глазке.

Электронный дверной глазок

А это кадр с карты памяти электронного глазка.

Электронный дверной глазок

Но угол обзора и не стоило делать больше — на картинках не было бы видно лиц. Как видно на картинке, изображение темновато. ИК-подсветка есть, но включается она только в темноте. Если заклеить датчик небольшим кусочком чёрной изоленты, инфракрасная подсветка включается всегда, при этом картинка выглядит так.

Электронный дверной глазок

Устройство питается от трёх «пальчиковых» батареек АА. Я измерил потребляемый ток.
При показе изображения с камеры ГлазОК потребляет 120 ма, при просмотре картинок и настройках — 70 ма, в дежурном режиме — 1.4-1.5 ма. Таким образом хороших алкалиновых батареек хватит на 2.5-3 месяца. При желании глазку можно смастерить внешнее питание из зарядки от любого мобильного телефона.

Для просмотра картинок и управления внизу корпуса есть три кнопки — влево, вправо и ОК. В качестве кнопки «назад» используется большая центральная кнопка.

Я снял небольшое видео, демонстрирующее работу глазка: youtu.be/EyQJtXpzWkE.

В заключение плюсы и минусы устройства «ГлазОК»:

Плюсы:
• Устанавливается на место обычного глазка за пять минут
• Не требует внешнего питания
• Записывает изображения на карту MicroSD
• Функция звонка
• Инфракрасная подсветка в темноте

Минусы:
• Очень неудобно менять батарейки и извлекать карту памяти
• Для посетителя не очевидно, что маленькая кнопка на глазке — звонок
• Невысокое качество изображения, низкое разрешение картинок на карте
• Высокая цена
