Незаметные сложности ракетной техники. Часть 3: виды жидкого топлива, геометрические размеры, транспортировка
В третьей части «Незаметных сложностей ракетной техники» я бы хотел рассказать о ещё не охваченных в первой и второй частях проблемах, которые требуют решения. Эта статья посвящена развитию темы различных ограничений, которые приводят к инженерно неоптимальным решениям.

Виды жидкого топлива

После начальных экспериментов, когда ракеты летали на этиловом спирте, азотной кислоте, скипидаре и прочих веселых веществах, самыми распространенными стали три пары ракетного топлива: кислород/керосин, кислород/водород, несимметричный диметилгидразин/азотный тетраксид. Естественно, у каждого вида топлива есть свои плюсы и минусы, которые мы сейчас и рассмотрим. Однако, сначала мне хочется дать определение удельного импульса, которое так и не прозвучало всё это время:

Удельный импульс — это мера эффективности ракетного топлива. Согласно одному из определений, это количество секунд, в течение которых двигатель может развивать тягу 1 Ньютон, истратив 1 кг топлива. Удельный импульс измеряется в секундах или в метрах в секунду. УИ 1 с = 9,8066 м/с

Кислород/керосин. УИ 358 c в пустоте, усредненная плотность (плотность смеси в соотношении для работы двигателя) 1,036 г/см^3. Самое популярное топливо, самое простое в работе и самое освоенное. Главных недостатков два — не самый высокий УИ, и то, что кислород хранится в баках в жидком виде. На ракеты-носители иногда даже не ставят теплоизоляцию, и при старте с неё красиво падает намёрзший из воздуха лёд. Но для разгонных блоков теплоизоляция нужна и требует дополнительной массы. Также жидкий кислород нельзя хранить месяцами для коррекций орбиты. Есть любопытный физический хак — переохлажденный кислород, т.е. кислород при температуре ниже температуры кипения. Он чуть плотнее, поэтому в такой же бак его поместится больше, и он не так активно закипает при заправке. На этой паре летает очень много современных ракет-носителей — «Союз», «Зенит», «Атлас», «Фалькон».
Кислород/водород. УИ 455 с в пустоте, усредненная плотность 0.3155 г/см^3. Наибольший УИ, но есть серьезные недостатки. Жидкий водород доставляет гораздо больше проблем, чем кислород. Во-первых, из-за низкой плотности пары кислород/водород бак будет в 2-3 раза выше баков других топливных пар при том же диаметре. Во-вторых, бак надо делать с теплоизоляцией, потому что иначе жидкий водород будет активно испаряться. Даже с теплоизоляцией надо дренировать бак и подпитывать его жидким водородом практически до момента старта. Дренаж испарившегося водорода нужно отводить, потому что его смесь с воздухом взрывоопасна. Разгонный блок с этими компонентами должен отработать в течение нескольких минут, долгоживущие модификации блоков, которые жили часами, были изготовлены в единичных экземплярах и оказались сильно дороже. На этой паре летали шаттлы и «Энергия», летают «Дельта» американцев, «Ариан-5» европейцев и «H-II» японцев.
НДМГ/АТ. УИ 344 с в пустоте, усредненная плотность 1,185 г/см^3. УИ чуть ниже кислорода/керосина, очень высокая плотность, кипит при плюсовой температуре, самовоспламеняется при смешении компонентов, вроде бы мечта, а не топливо. Одна беда, НДМГ — жуткий яд. Высший класс токсичности по NFPA 704, мутаген, тератоген, канцероген. АТ тоже не подарок, но на класс опасности ниже, ядовит примерно как хлор, и растения после него хорошо растут — азотистое удобрение. К небольшим недостаткам этой топливной пары можно отнести коррозию материалов (но с этим можно бороться) и более высокую стоимость, чем у пары кислород/керосин. На ней летают «Протон», «Великий поход» китайцев и GSLV индусов. Летали «Титаны» американцев и «Ариан» европейцев, но в ракетах-носителях он постепенно будет сходить на нет. Опасность разлива сотен тонн компонентов при аварии и необходимость дезактивации участка падения отработанной ступени делает бесперспективным использование этой пары в ракетах-носителях. Но она используется в разгонных блоках и двигательных установках спутников, потому что может долго и без проблем храниться в полёте.

Геометрические размеры ступени, транспортировка

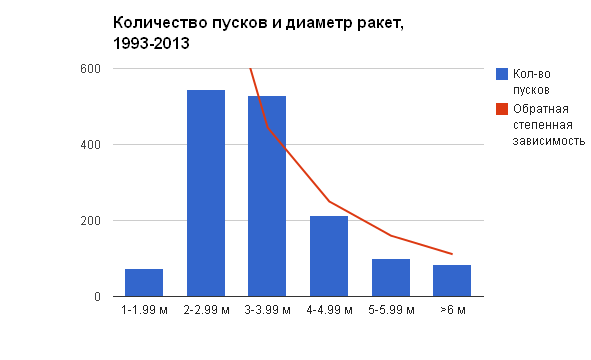

С точки зрения геометрии, максимальный объем при минимальной площади достигается для сферы. И аэродинамическое сопротивление и полная поверхность цилиндра пропорциональны квадрату радиуса, поэтому ракеты должны были бы быть достаточно невысокими и широкими. Однако, в реальности, ракеты очень тонкие и высокие. Дело в том, что увеличение диаметра увеличивает сложность изготовления и транспортировки ступени. У меня была гипотеза, что мера сложности работы со ступенью обратно пропорциональна квадрату радиуса. Я собрал данные о пусках ракет за последние двадцать лет (много пусков даст статистическую базу, а не очень большой временной диапазон не приведет к ошибке из-за изменения технологий) и построил график количества пусков в зависимости от наибольшего диаметра ступени (самого широкого бака). Что интересно, гипотеза подтвердилась:
Незаметные сложности ракетной техники. Часть 3: виды жидкого топлива, геометрические размеры, транспортировка
Ещё можно вспомнить байку о том, как ширина двух древнеримских лошадей привела к ограничению полезной нагрузки «Спейс Шаттла». Это, конечно, байка, и даже отдел стандартизации NASA потрудился её опровергнуть, но общий принцип верен — задача транспортировки ставит большие проблемы для разработки ракет-носителей.

Расчеты

Я сделал документ в Google Docs. Можно посмотреть размеры ступени в зависимости от желаемой характеристической скорости, топлива и диаметра. Надеюсь, Google позволит вам скопировать данные в свой документ, чтобы поиграться с параметрами. Установленные параметры настроены на что-то похожее на универсальный блок «Дельты-IV». Обратите внимание на гораздо более высокую, чем реальная, характеристическую скорость. В реальности ещё есть потери на сопротивление воздуха, гравитацию, двигатель выдаёт меньший импульс у Земли из-за атмосферного давления и т.п.
Во втором листе документа есть данные по пускам ракет за последние двадцать лет и диаметру наибольшего бака, а также график по собранным данным.
Открыть документ

Кто как может

США повезло не только с широтой. Их космодром находится на берегу моря, и не составляет проблем привезти ступени на корабле или барже:
Незаметные сложности ракетной техники. Часть 3: виды жидкого топлива, геометрические размеры, транспортировка
Слева баржа для транспортировки внешнего топливного бака «Спейс-Шаттла», по центру перевозка от причала в здание вертикальной сборки, справа транспорт «Дельта Маринер» перевозит ступени РН «Дельта-IV» и «Атлас- V»

Поэтому американцы могли возить ступени «Сатурна-V» диаметром 10,1 м и внешние топливные баки шаттлов восьмиметрового диаметра.

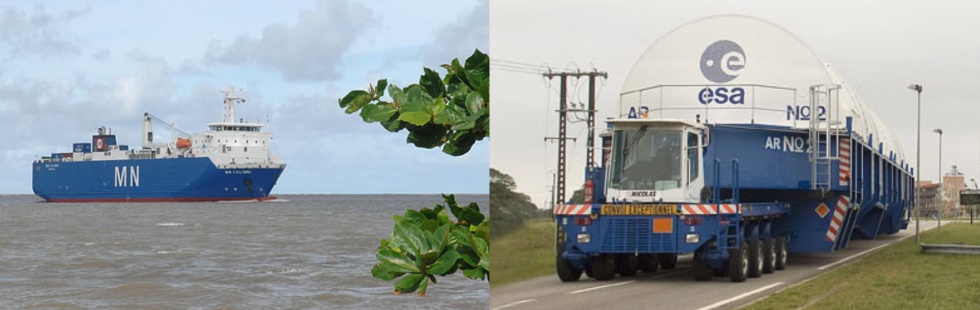

У европейцев космодром Куру тоже находится у самого берега, что опять позволяет использовать большие ступени — 5,4 м у «Ариан-5»:
Незаметные сложности ракетной техники. Часть 3: виды жидкого топлива, геометрические размеры, транспортировка

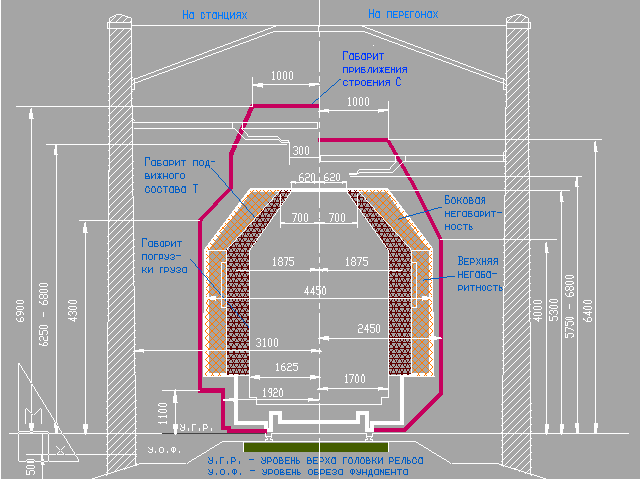

Ну а у нас ситуация гораздо сложнее. Первую ступень Н-1 диаметром 17 метров сваривали уже на Байконуре, центральный блок «Энергии» возили на самолёте. Диаметр «Протона» фактически 4,1 м, боковые баки первой ступени присоединяются уже при сборке ракеты на Байконуре. И, по слухам в Интернете, при транспортировке блоков ракеты приходится перекрывать встречное движение по железной дороге. Вот он — тайный враг отечественной космонавтики — железнодорожный габарит:
Незаметные сложности ракетной техники. Часть 3: виды жидкого топлива, геометрические размеры, транспортировка

Уже на вагонах «Ангары» с диаметром 2,9 м ясно виден индекс негабаритности — по ширине он почти предельный (5 из 6):

Железнодорожный транспорт для нас пока остается единственно доступным. Возить на самолёте дорого, да и ограничение размера присутствует. Новые специальные самолёты будут стоить сильно дороже. Собирать на месте очень дорого — надо новый завод строить. По рекам транспортировать тоже не получается — будут нужны специальные баржи для рек и корабли для движения по Северному морскому пути. Учитывая, что сейчас в «Роскосмосе» есть некоторое шевеление по поводу разработки сверхтяжелой ракеты, становится очень любопытно, какие геометрические параметры там выберут, и как её будут транспортировать?

Компоновка

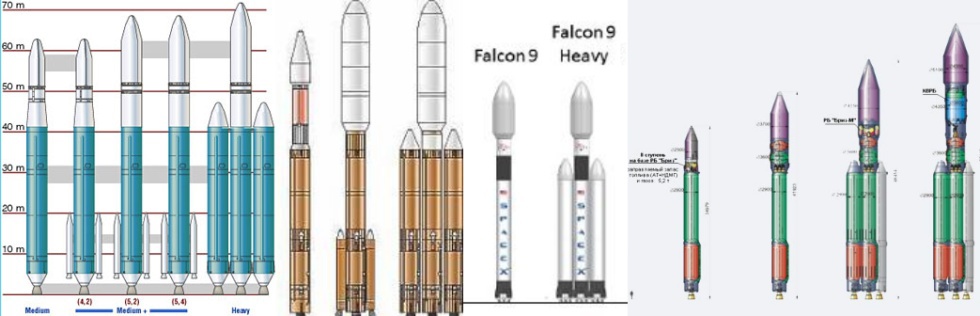

Времена, когда денег в космос вливали много, и можно было строить такой инженерно-красивый «Сатурн-V», увы прошли. Теперь во всем мире мода на «летающие заборы» из универсальных модулей, которые должны быть удобными и дешевыми:
Незаметные сложности ракетной техники. Часть 3: виды жидкого топлива, геометрические размеры, транспортировка
Слева направо: «Дельта-IV», «Атлас-V», «Фалкон-9», «Ангара»

При массовом производстве такие УРМ должны получаться дешевыми. Есть любопытный ролик, пусть и несколько из будущего, потому что в нём используется сварка трением, которую пока не освоили:

Кстати, сравните с предыдущим видео, построенный цех вполне узнаваем. Ещё на цех и оборудование можно посмотреть тут и тут.

Стартовые сооружения

Меня очень занимал вопрос, чем была вызвана такая странная компоновка у «Ангары» версии 1995 года?
Незаметные сложности ракетной техники. Часть 3: виды жидкого топлива, геометрические размеры, транспортировка
Не нужно думать, что эту схему делали дилетанты или «враги народа». Представьте, что на дворе первая половина девяностых. На Байконуре раздрай, Казахстан, ставший независимым, может устроить проблемы с использованием космодрома. «Протон» надо чем-то заменять. Но денег у государства ни на что нет, и масштабные проекты однозначно не получатся. А на космодроме «Плесецк» есть почти достроенный старт для РН «Зенит». «Зенит» выводит на орбиту почти четырнадцать тонн. Если сделать новую ракету в размерности «Зенита», привесив дополнительные баки, то полезную нагрузку можно увеличить. Так и появилась эта странная конструкция.
Этот же фактор уже готового стартового сооружения пророчит хорошее будущее «Союзу-2.1в». Старты для обычных «Союзов» есть на Байконуре, Плесецке, Куру (но туда вряд ли пустят — конкуренция «Веге»), строится старт на «Восточном».
Кстати, идею параллельного расположения баков реализовали ещё в «Протоне». На первой ступени стоит один бак окислителя диаметром 4,1 м. и шесть баков горючего, на которых стоят двигатели. Получилось даже изящно — на дно бака окислителя выведены коммуникации, что сделало ненужной отдельную кабель-мачту. А первая ступень стала заметно короче, что полезно для уменьшения изгибающих нагрузок и упрощает работу с ракетой в целом. Что любопытно, эту идею и сейчас не хотят забывать — вот, например, картинка неких эскизов из доклада от ноября 2013 года:
Незаметные сложности ракетной техники. Часть 3: виды жидкого топлива, геометрические размеры, транспортировка
вторая слева ракета — параллельно расположенные баки на первой ступени, третья слева — боковые и центральный баки для разных компонентов

Деньги

Это ограничение фактически разлито по всем остальным, потому что любое инженерное решение имеет свою цену. Для наглядности — некрасивые ракеты на КПДВ в большинстве своем стали такими некрасивыми из-за того, что использовались уже готовые блоки разных диаметров, и увеличение диаметра спутников привело к необходимости создания надкалиберных обтекателей.
Незаметные сложности ракетной техники. Часть 3: виды жидкого топлива, геометрические размеры, транспортировка
Первая слева ракета — «Тор — Эйбл». На уже существующую баллистическую ракету «Тор» поставили ступень «Эйбл», которую сделали для ракеты «Авангард».
Вторая — «Таурус». Под ступени ракеты «Пегас» воздушного старта поставили ступень с МБР «MX»
Третья — «Ариан-4». Семейство «Ариан» ведет своё начало от боевых ракет.
Четвертая — «Ариан-6». Переход на твердотопливные блоки с «Веги», а верхняя ступень остается с «Ариан-5», поэтому она большего диаметра.
Пятая — «Ангара» версии 1995 года. О ней я уже говорил.

P.S. Из четырех последних статей две были написаны фактически по вашим заявкам. У меня есть список интересных тем, по которым можно сделать статьи, и он ещё далеко не исчерпан, но мне хочется узнать — есть ли какие-то темы, на которые вы хотели бы прочитать научно-популярную статью о космонавтике? Предлагайте свои пожелания в комментариях, если они меня заинтересуют, то я их поставлю в свою очередь статей.
