Делаем телефону беспроводную зарядку

в 11:13, , рубрики: microUSB, qi, QI Wireless, Беспроводные технологии, Зарядка, мобильный, телефон, метки: ,
Делаем телефону беспроводную зарядку - 1

У меня есть обычный кнопочный телефон. Надоедает постоянно вставлять в него зарядное устройство. Кнопочных телефонов с беспроводной зарядкой или наклеек для него я не нашел. Поэтому было решено модифицировать свой телефон для беспроводной зарядки. Делается это достаточно быстро. Но раскошелиться все же придется, так как передающий контур будет использоваться покупной, так как хочется эстетики. По дешевке можно купить на ebay.com или на алиэкспрессе.

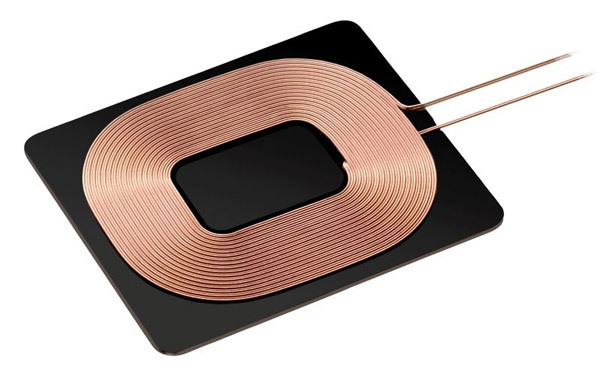

Покупаем QI Wireless стационарную зарядку, либо похожую. Затем нам потребуется диод SS1 и медная проволока толщиной 0,3-0,5 мм. Проволоку наматываем так, чтобы получился плоский блин в виде спирали на 30 витков.

Делаем телефону беспроводную зарядку - 2

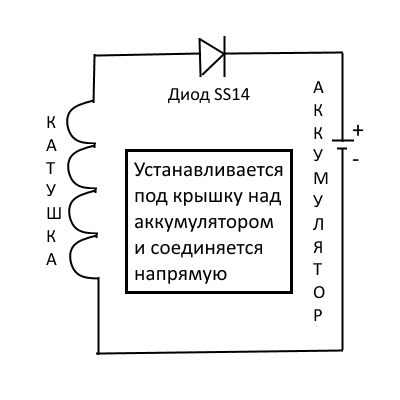

Затем впаиваем диод и подключаем напрямую к батареи проводом от диода и от катушки в соответствии с нижеприведенной схемой.

Делаем телефону беспроводную зарядку - 3

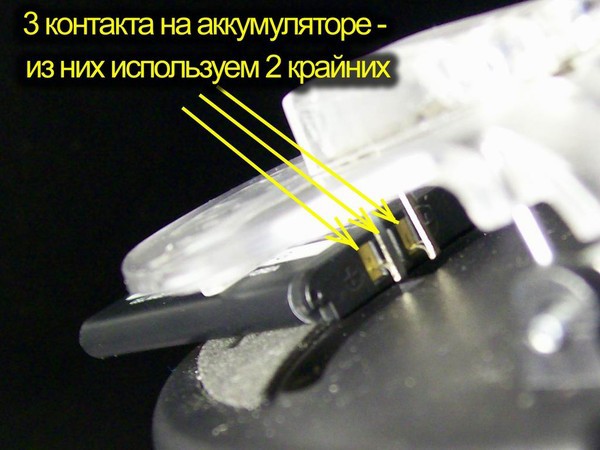

Можно просто зажать провода между контактами батареи с телефоном (могут быть проблемы с батарей, но у меня не наблюдалось). Лучше подключить к USB разъему как тут (тогда не будет никаких проблем с батареей, так как в телефон встроен контроллер заряда): habrahabr.ru/post/239781/

Делаем телефону беспроводную зарядку - 4

Все это размещаем под крышкой над батареей.

Есть и второй способ: просто купить QI наклейку:

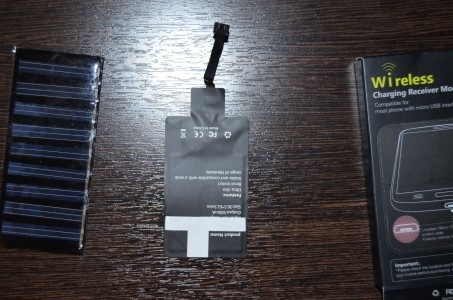

Была куплена вот такая наклейка:

Делаем телефону беспроводную зарядку - 5

Делаем телефону беспроводную зарядку - 6

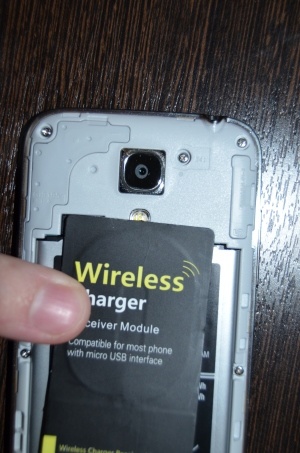

Нужно снять крышку и разместить наклейку под ней:

Делаем телефону беспроводную зарядку - 7

Делаем телефону беспроводную зарядку - 8

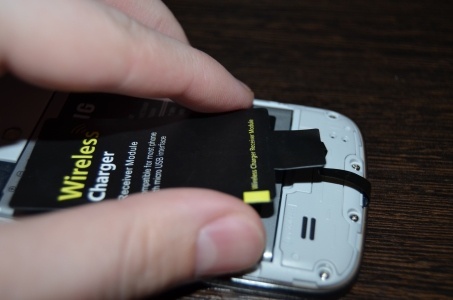

Наклейка оказалась слишком длинной и закрывала вспышку. Я ее просто подогнул.

Делаем телефону беспроводную зарядку - 9

Делаем телефону беспроводную зарядку - 10

Берите зарядку (передатчик) побольше размером, иначе она будет сильно греться и нагревать телефон. Так же не рекомендую подключать питание больше чем 0,5 ампер, по той же причине.

Делаем телефону беспроводную зарядку - 11

Делаем телефону беспроводную зарядку - 12

Автор: vshishakin
