Запас емкости аккумуляторных батарей обеспечивает 15 минут поддержки нагрузки — этого более чем достаточно для плавного перехода нагрузки на питание от ДГУ в случае сбоя электропитания от основной сети.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

В отдельном техническом помещении размещено распределительное оборудование.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Часть распределительных шкафов для подключения стоек расположена в автозалах.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Для охлаждения автозалов в отдельном техническом помещении — венткамере установлены прецизионные фреоновые кондиционеры Uniflair производства Schneider Electric, включенные по схеме N+1.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Над кондиционерами предусмотрены специальные регулируемые люки, через которые из автозалов поступает горячий воздух, который забирается внутренними блоками кондиционеров.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

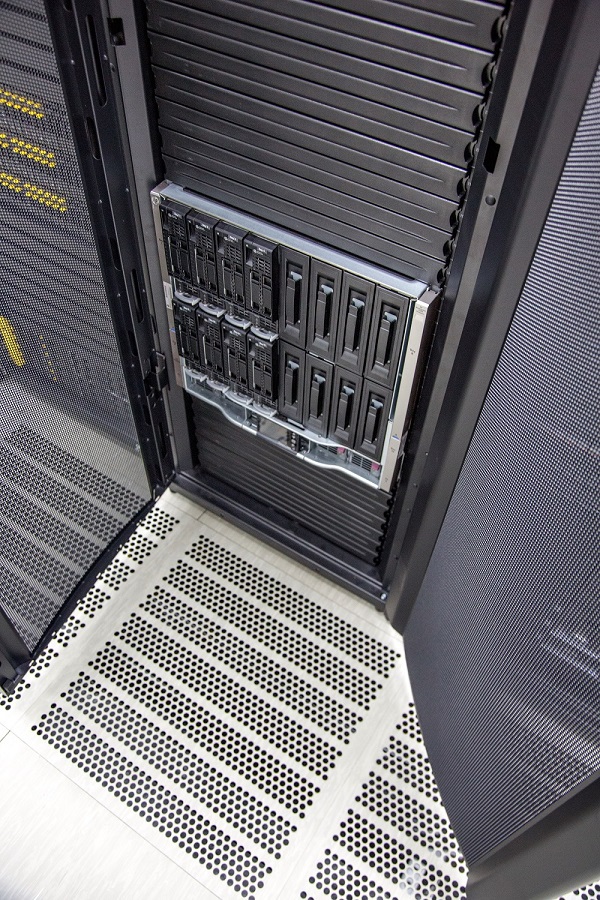

Холодный воздух от кондиционера прогоняется под фальшполом и выдувается вверх перед передней панелью стойки.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Проектное энергопотребление стандартной стойки в дата-центре — от 7 кВт. При необходимости системы теплоотвода позволяют установить и более нагруженные стойки с энергопотреблением до 20 кВт.

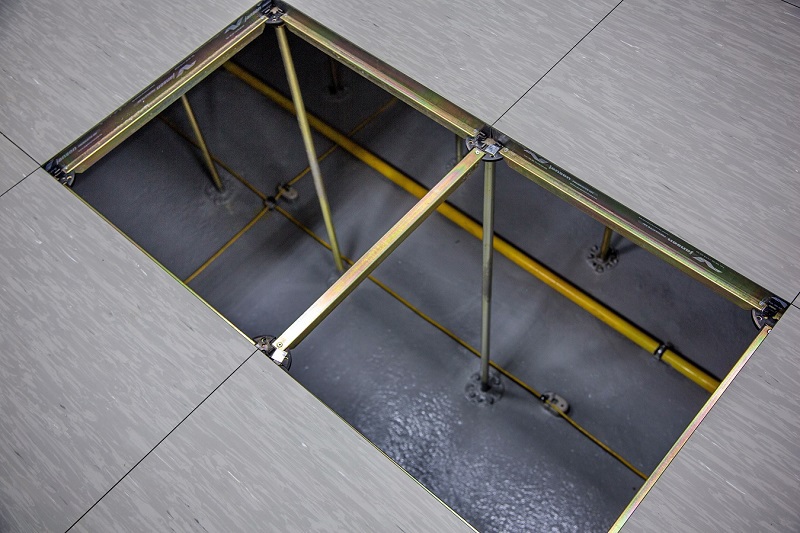

Высота фальшпола составляет 1,2 м.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

При монтаже системы охлаждения учтены требования, касающиеся ограничения длины фреоновых трасс между блоками до 30 метров и перепада высоты до 15 метров.

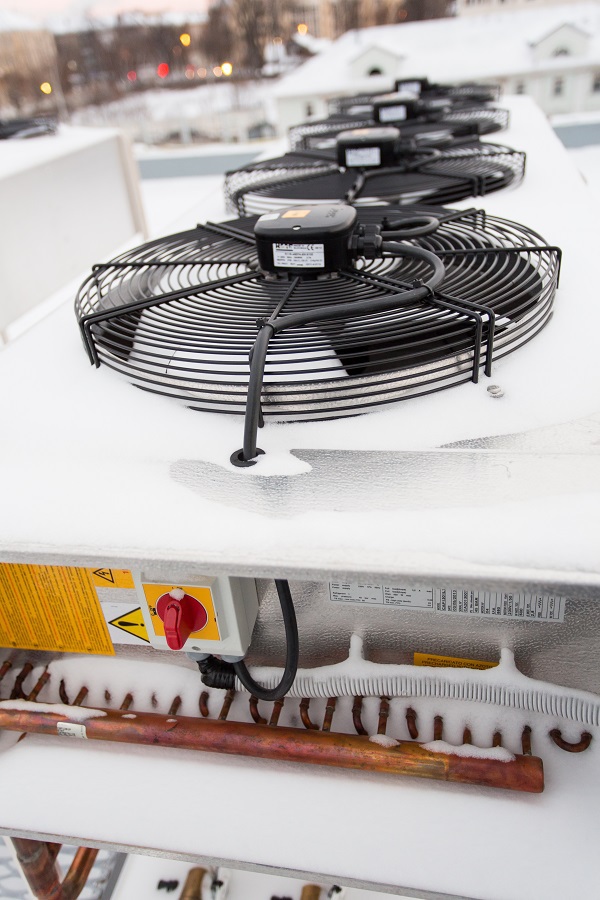

Наружные модули системы кондиционирования вынесены на крышу. Расположение «DataPro Тверь» практически в центре города предполагало определенные требования, в частности, по шумоподавлению. Для их соблюдения пришлось использовать вентиляторы с меньшей скоростью вращения, но при этом удвоить их количество.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

В «DataPro Тверь» влажность воздуха в помещениях составляет 40-60 % при температуре +25+2’0С. Эти параметры обеспечиваются благодаря уникальному для России решению — системе увлажнения, работающей на адиабатическом принципе.

Выбор именно такой системы объясняется существенной экономией при эксплуатации по сравнению с классической испарительной подсистемой увлажнения (на изотермическом принципе), которой традиционно комплектуются прецизионные кондиционеры.

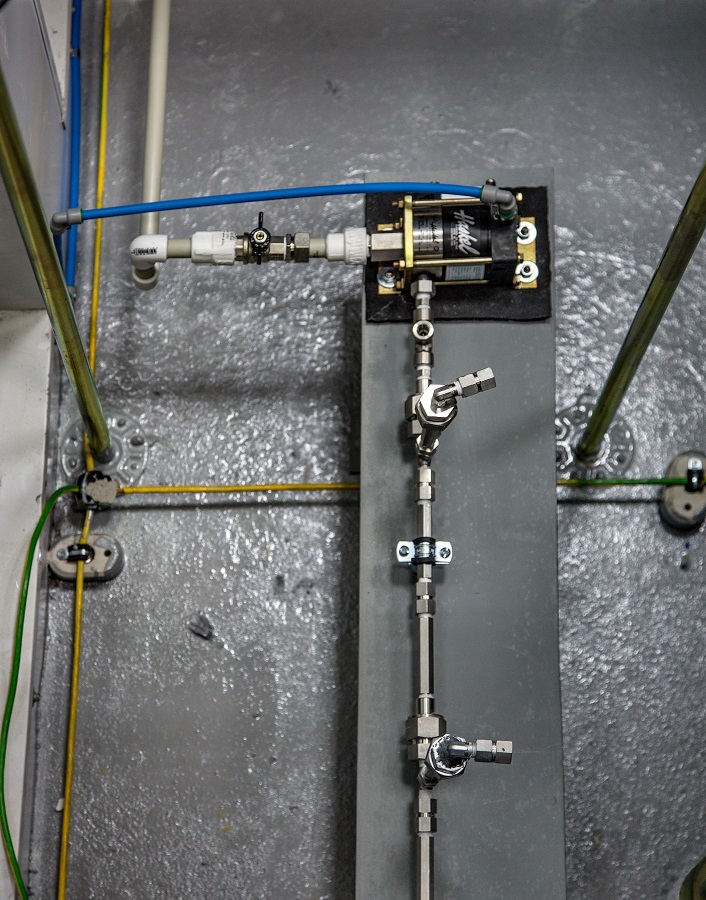

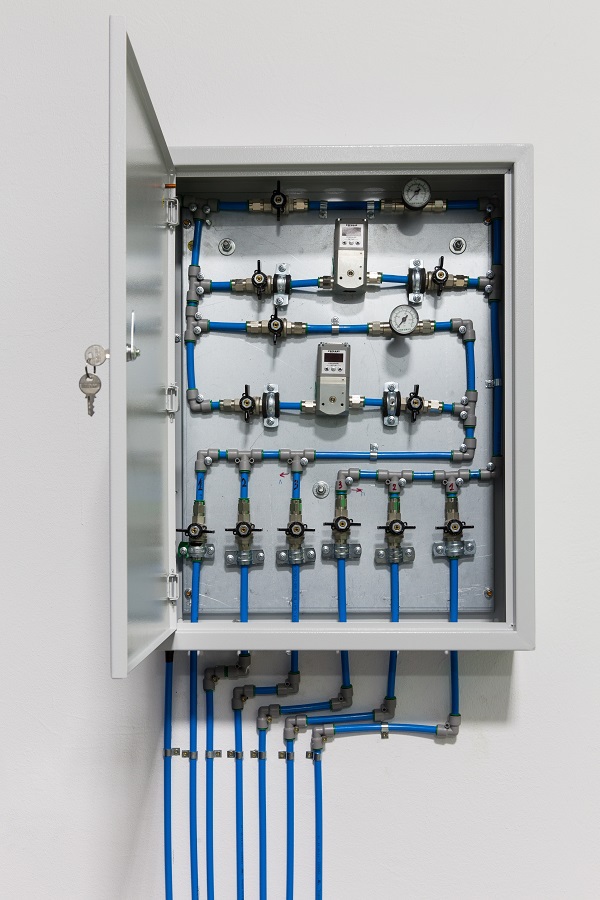

В состав адиабатической системы увлажнения в «DataPro Тверь» входят пневматические насосы с форсунками.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Компрессор с подведенной к насосу магистралью сжатого воздуха.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

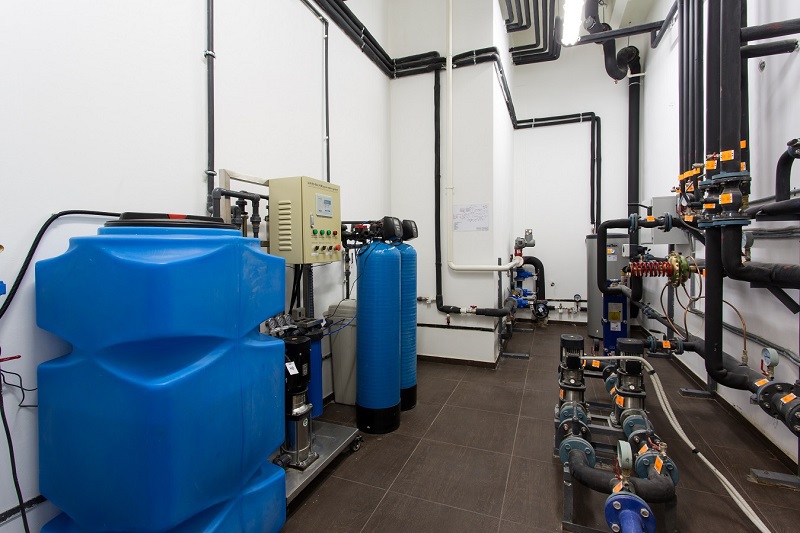

И резервуар с подготовленной водой, связанный с насосом водяной магистралью.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Эффект увлажнения достигается путем распыления в поток воздуха через форсунки мельчайших капелек воды. В этом решении отсутствуют магистрали высокого давления: в испаритель подается очищенная вода, которая гонится к форсункам воздухом под давлением 3 атм. В России это одно из первых внедрений подобного рода.

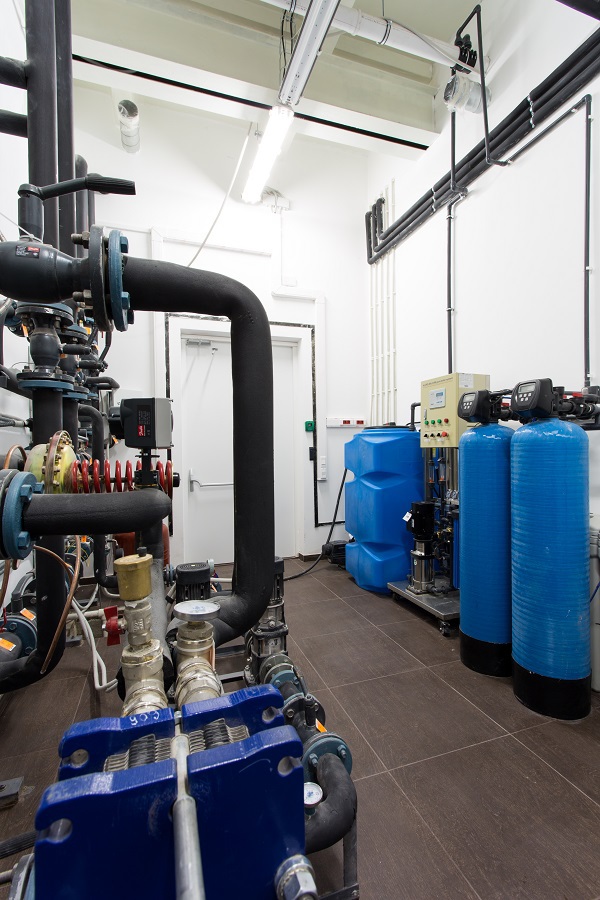

В том же помещении, где находится бак с подготовленной водой для системы увлажнения, располагается и система отопления здания.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

За состоянием инженерной и ИТ-инфраструктуры ЦОДа следит дежурная смена дата-центра.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

На втором этаже расположены офисные и складские помещения, а также система пожаротушения и помещения кроссовых.

ЦОД «DataPro» полностью подготовлен к приему заказчиков. В здании на втором этаже есть офисная часть, которая позволит размещать резервные или временные офисы в рамках сценария по обеспечению непрерывности бизнеса компании.

Для проведения встреч предусмотрена переговорная комната.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

DataPro заботится о своих сотрудниках, партнерах и заказчиках — к офисным помещениям примыкает кухня.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

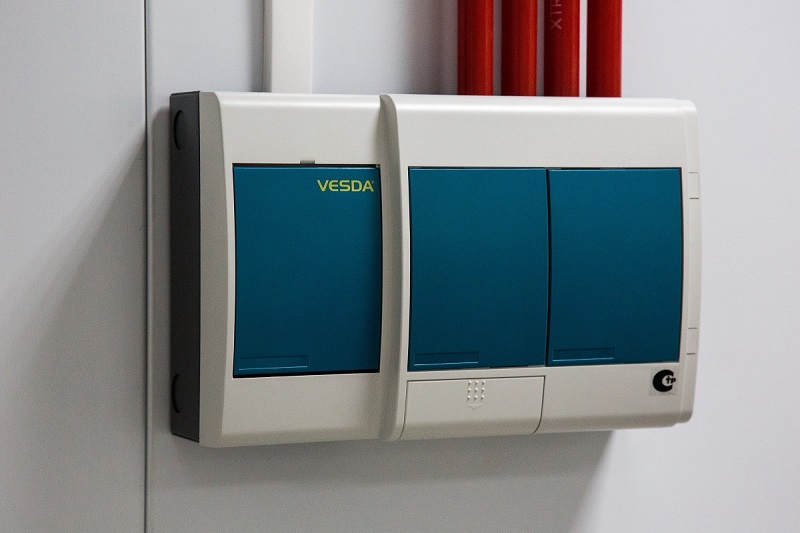

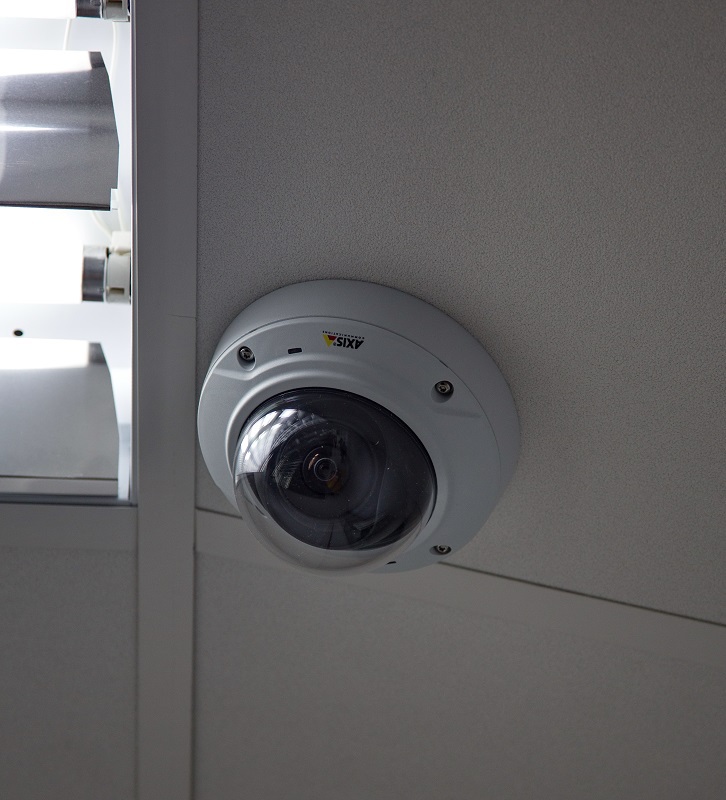

Система оповещения и пожаротушения включает в себя все элементы, присущие современным системам такого уровня. ЦОД оборудован системой сверхраннего обнаружения дыма VESDA (Very Early Smoke Detection Apparatus) и датчиками, расположенными в помещениях наряду с камерами кругового, на 360 градусов, обзора.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

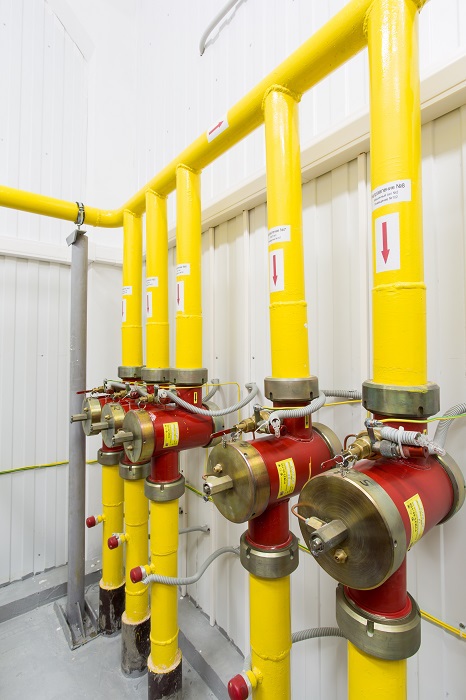

В систему пожаротушения входит комплект газовых баллонов: для тушения огня создан стопроцентный запас рабочего газа. Для противопожарной защиты выбран эффективный газ хладон 227. Ввиду большого веса баллонов в зоне размещения станции строители сделали специальную бетонную «подложку».

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Станция пожаротушения закрыта стеновыми и потолочными панелями, образующими замкнутое помещение.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Трубы от станции пожаротушения разведены по всему зданию.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Управление системой противопожарной безопасности возможно как в ручном, так и в автоматическом режиме. Две сверхточные ступени фильтрации исключают возможность ложного срабатывания.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Электропитание дата-центр получает от двух независимых городских вводов.

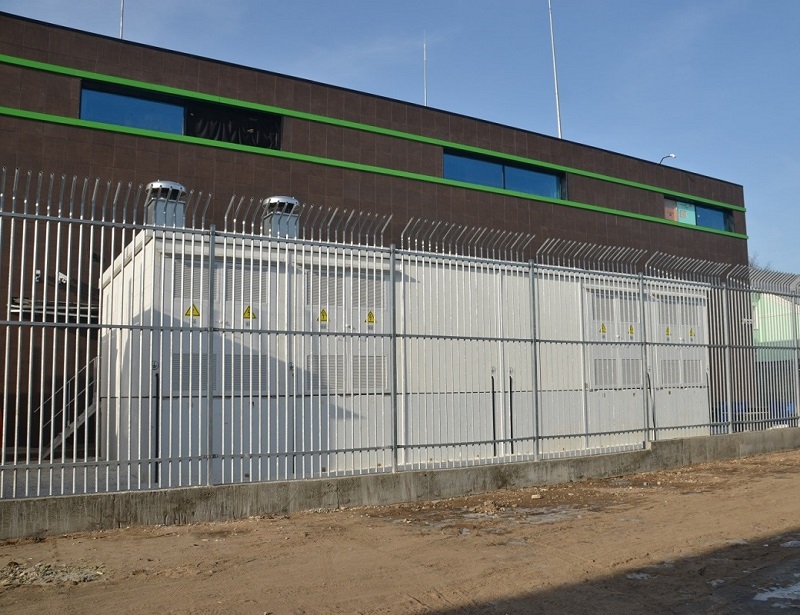

На охраняемой территории, расположенной с тыльной стороны здания, на бетонной «подушке» установлена трансформаторная подстанция производства Schneider Electric.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

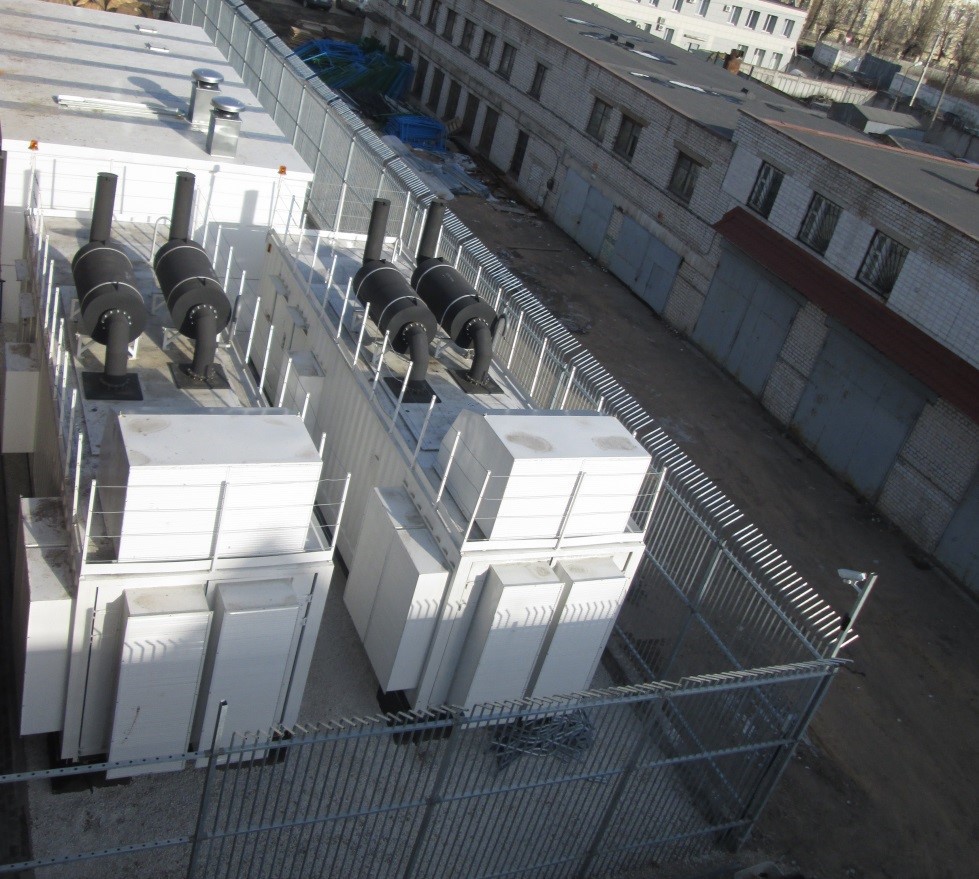

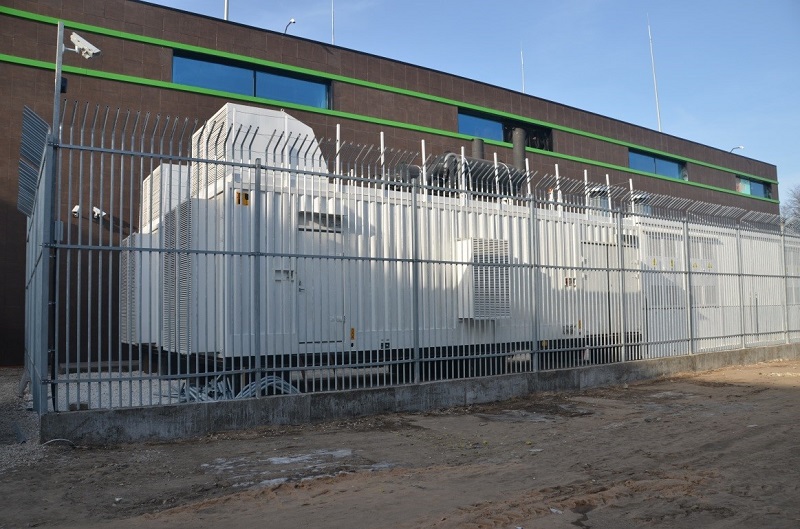

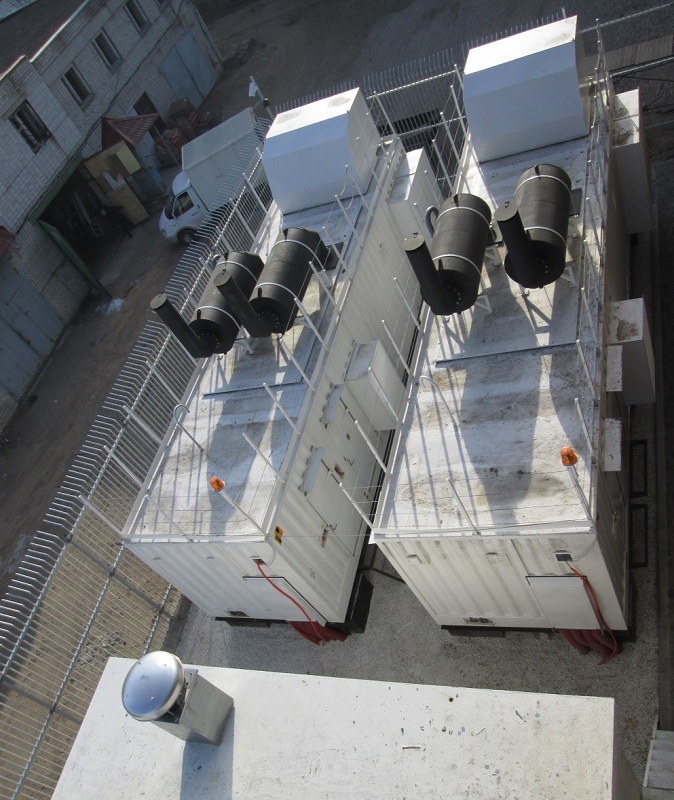

В непосредственной близости от трансформаторной подстанции в состоянии готовности к запуску находятся 4 дизель-генераторные установки мощностью 1800 кВт каждая. Для шумоподавления используются защитные кожухи. Непрерывная работа ДГУ в течение 12 часов обеспечивается необходимым запасом топлива.

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Фотооэкскурсия в ЦОД «DataPro Тверь», Часть 2

Вокруг здания проложен контур системы заземления, на крыше установлены системы молниезащиты, а также защиты от грозовых и коммутационных перенапряжений.

Строительство ЦОДа DataPro в Твери — серьезный шаг в сторону укрепления и развития региона Верхневолжья в инновационном секторе. Не исключено, что наличие такого объекта привлечет инвестиции в строительство новых надежных каналов связи в Тверской области, способствуя тем самым созданию сотен высокотехнологичных рабочих мест в регионе.

Вторым объектом в сети дата-центров DataPro, к строительству которого компания уже приступила, станет ЦОД на Авиамоторной улице в Москве, установленная мощность которого составит более 20 МВт. Площадь объекта (16 000 кв. м) позволит разместить около 3000 серверных стоек. Ввод в эксплуатацию первой очереди на 400 стойко-мест запланирован уже на лето 2014 г.

Последним в тройке масштабных проектов станет ЦОД в ближайшем Подмосковье, который предстоит строить с нулевого цикла. Этот объект рассчитан примерно на 2500 стоек, его установленная мощность составит около 20 МВт.

В течение ближайших четырех лет компания DataPro планирует завершить все работы на трех объектах и связать их в единую сеть, которая позволит обрабатывать беспрецедентные объемы данных и разворачивать самые сложные сценарии бизнеса.

Так что следите за нашими новостями. Следующим объектом фотоэкскурсии c DataPro станет ЦОД на Авиамоторной улице в Москве.
