Как мы собирали архитекурный макет

Привет. Я работаю в творческой студии архитектуры и рекламы. На рынке услуг мы официально с 2008 года, с тех пор накопили немало опыта и хотели бы поделиться некоторыми тонкостями нашей деятельности. Кому интересно, как мы построили такую штуку как на фото, добро пожаловать под кат.

Наш крупнейший на сегодняшний день проект — архитектурный макет жилого комплекса площадью 440 Га.

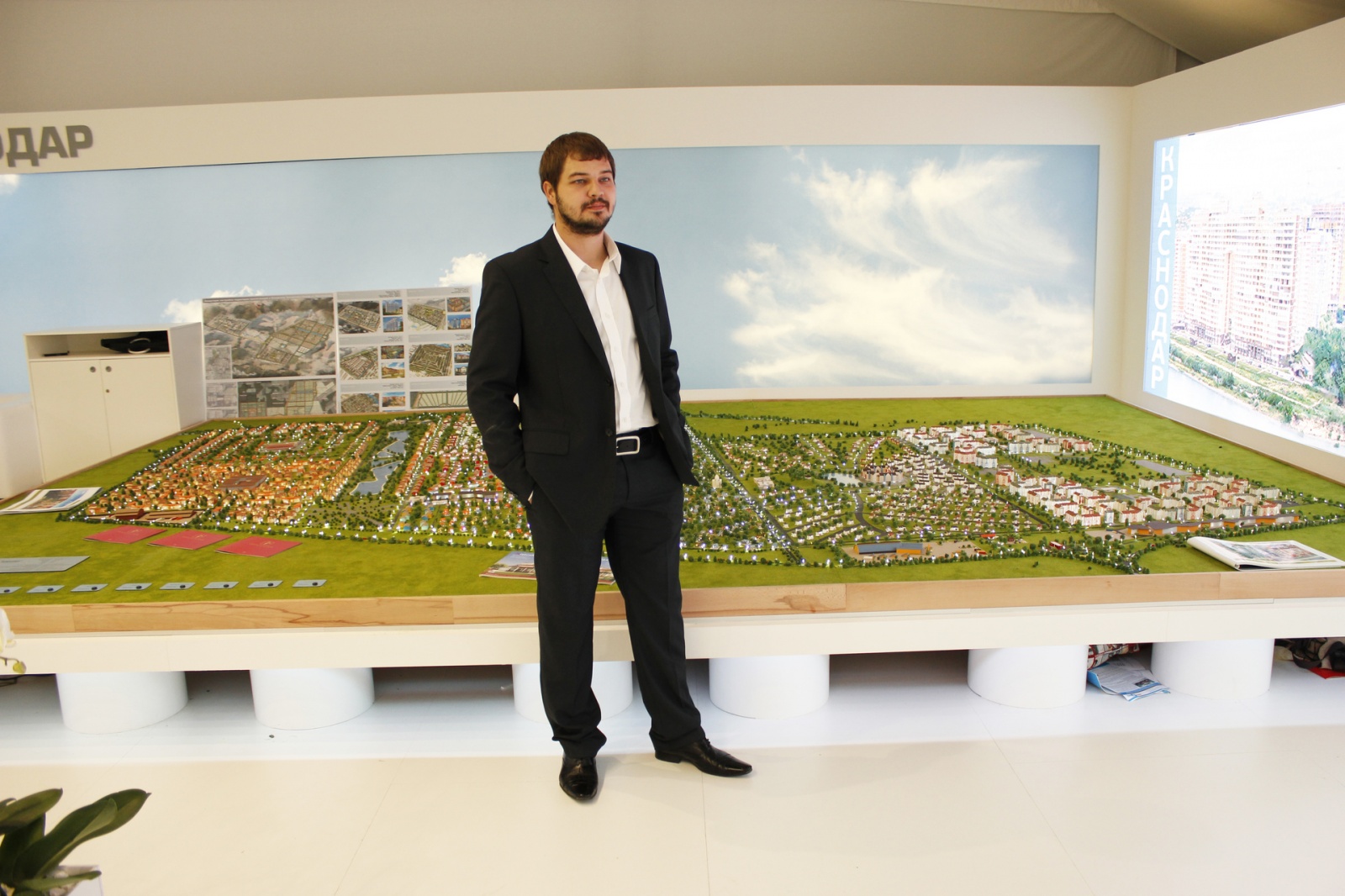

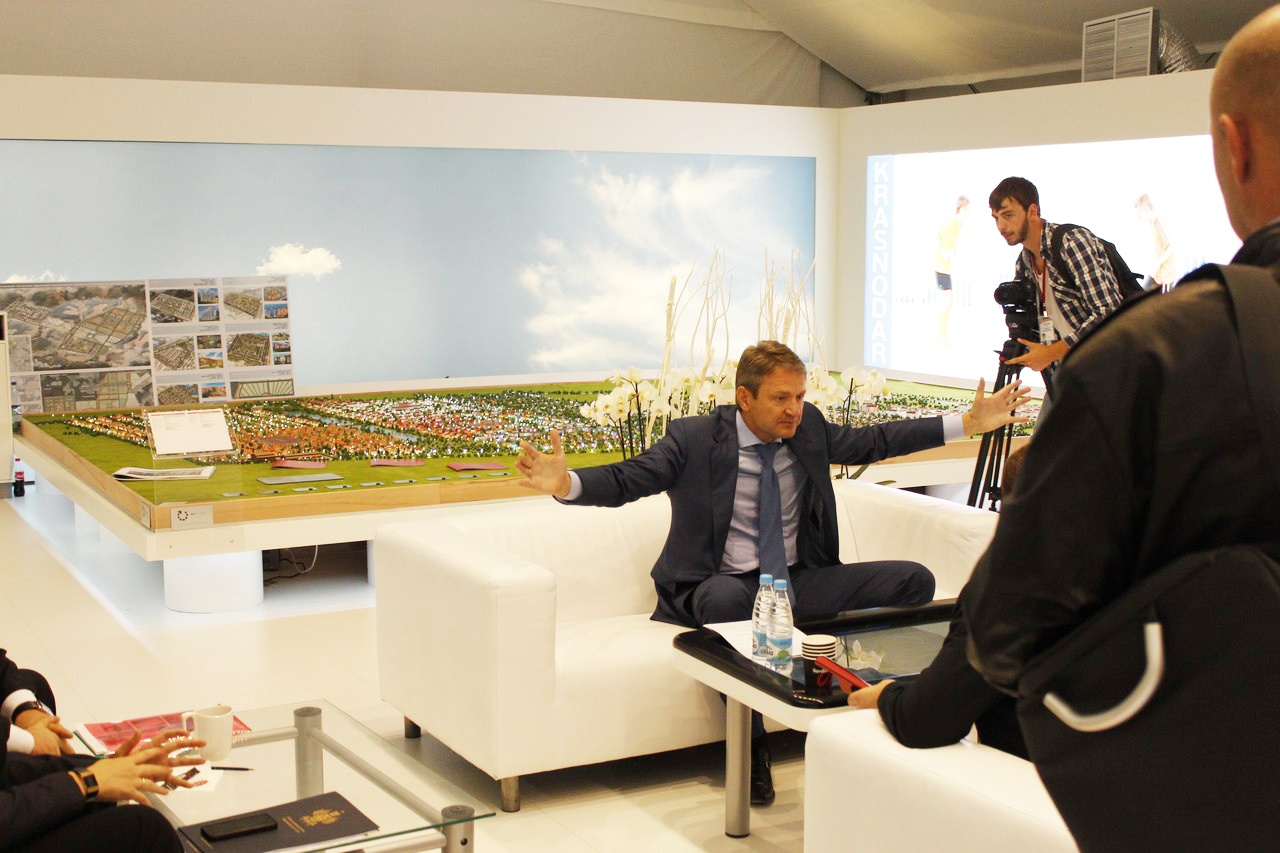

Макет собирался для презентации масштабного строительства на Международном Архитектуроном Форуме (МАФ) 2013 в г. Сочи:

Как мы собирали архитекурный макет

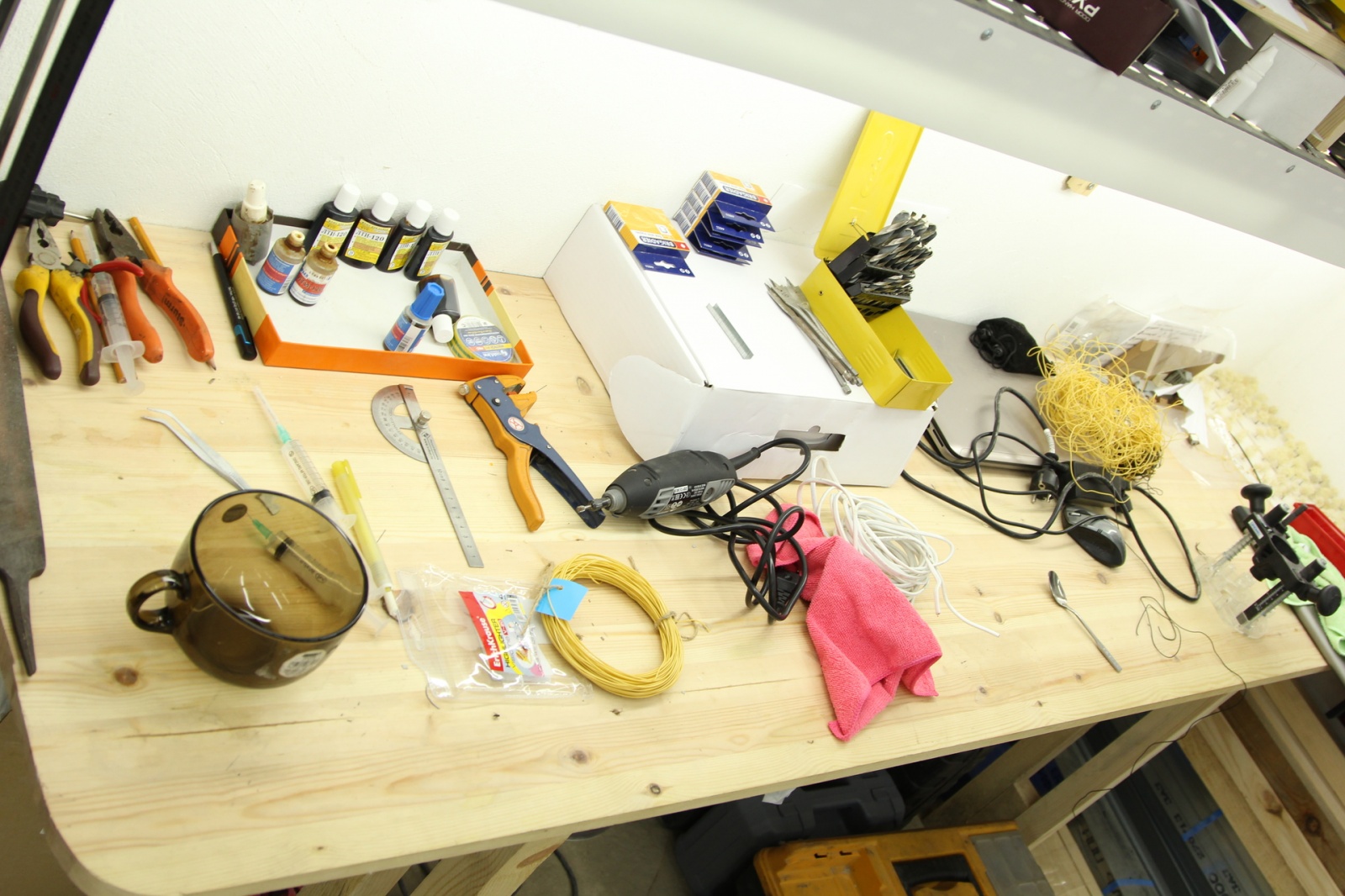

Собирается все с помощью умелых рук, недюжинной силы воли, пинцета, клея и бумаги. Добавляется немного электроники, припоя, магии, все смешивается и получается макет.Это называется комбинированная ручная сборка.

Как мы собирали архитекурный макет

Заранее объясню, предупреждая все вопросы про 3D-печать. В данном проекте бумажные конструкции, собранные вручную, оказались предпочтительнее по следующим критериям:

— себестоимость;
— живописность — т.к. текстура бумаги дает более естественный визуальный эффект;
— и, наконец, самое главное — скорость, из-за высокой срочности задания.

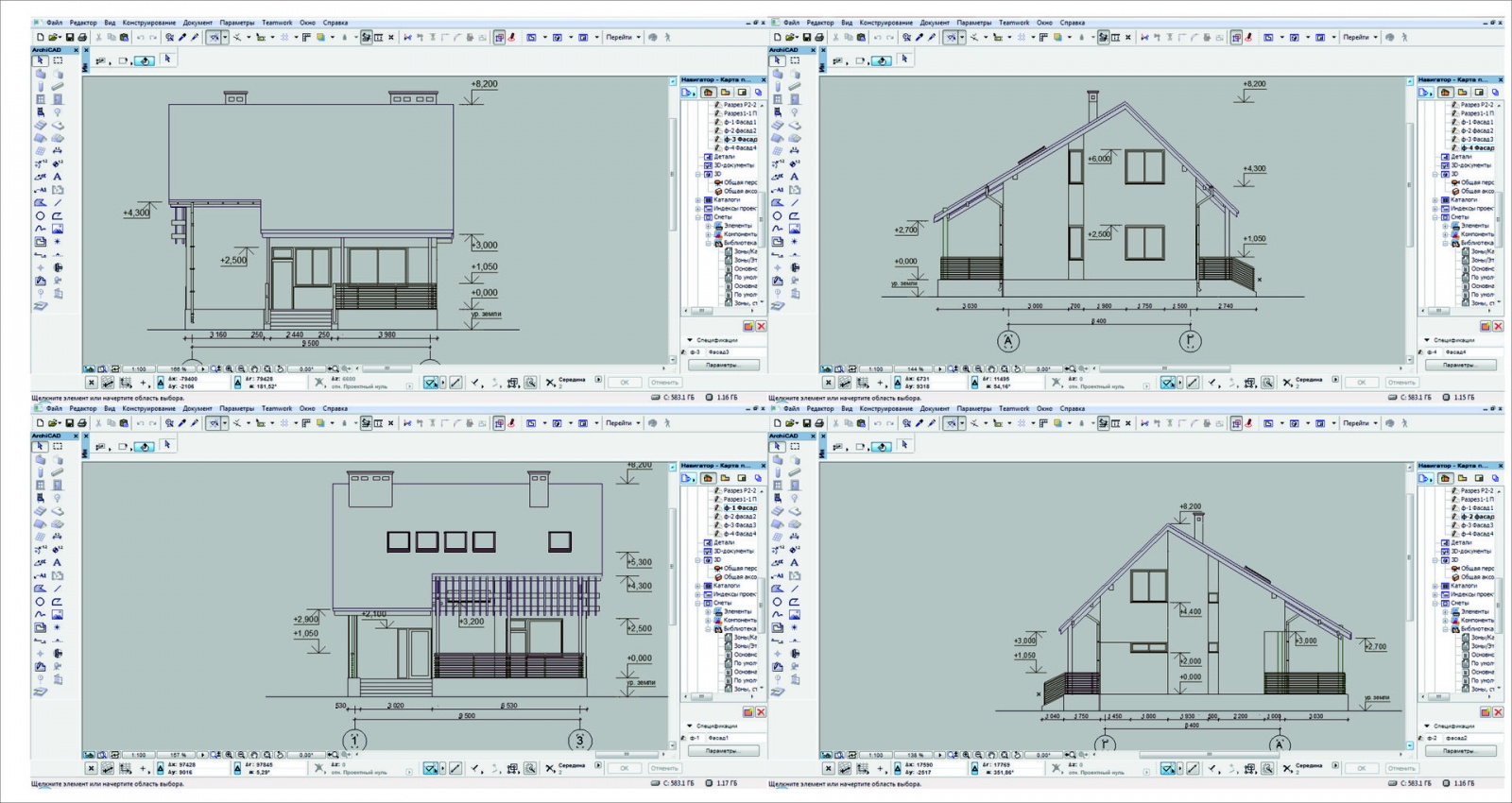

Исходные материалы — рабочие чертежи ArchiCAD, предоставленные заказчиками.

Как мы собирали архитекурный макет

Как мы собирали архитекурный макет

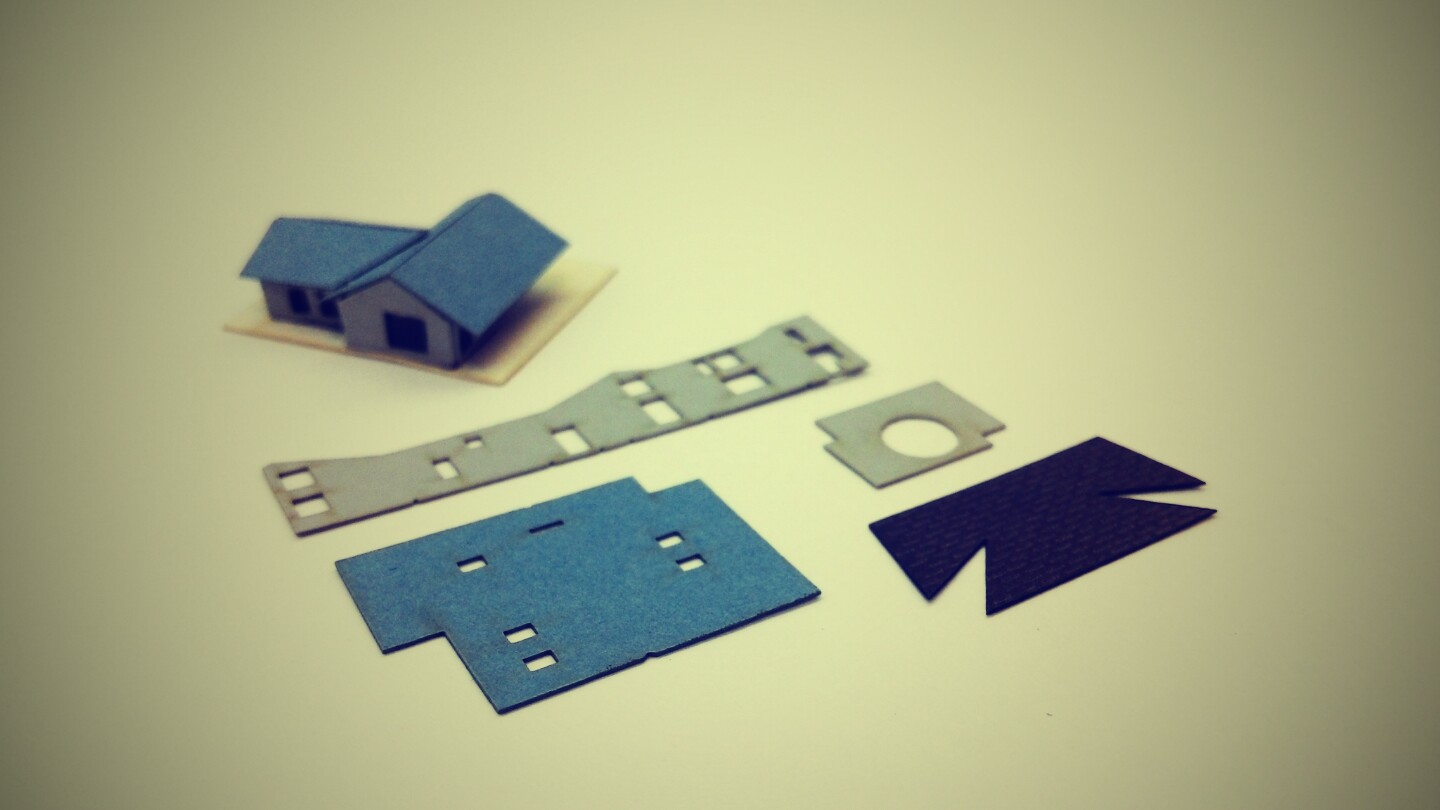

Из чертежей каждого объекта создается двухмерный эскиз развертки. Далее производится раскрой бумаги лазером с ЧПУ и получается «полуфабрикат» домика.

Как мы собирали архитекурный макет

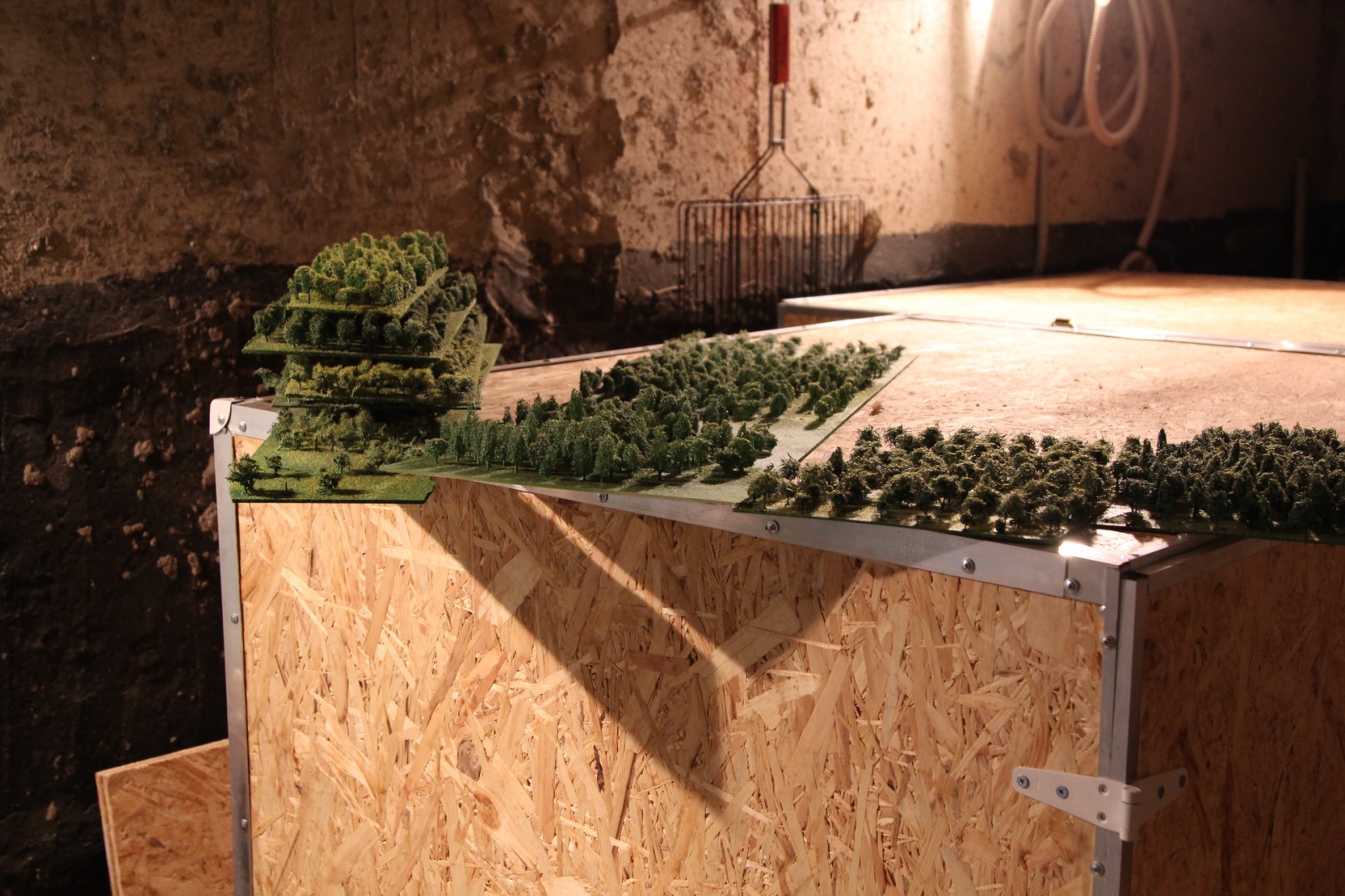

Кроме домиков, есть деревья. Много деревьев.

Как мы собирали архитекурный макет

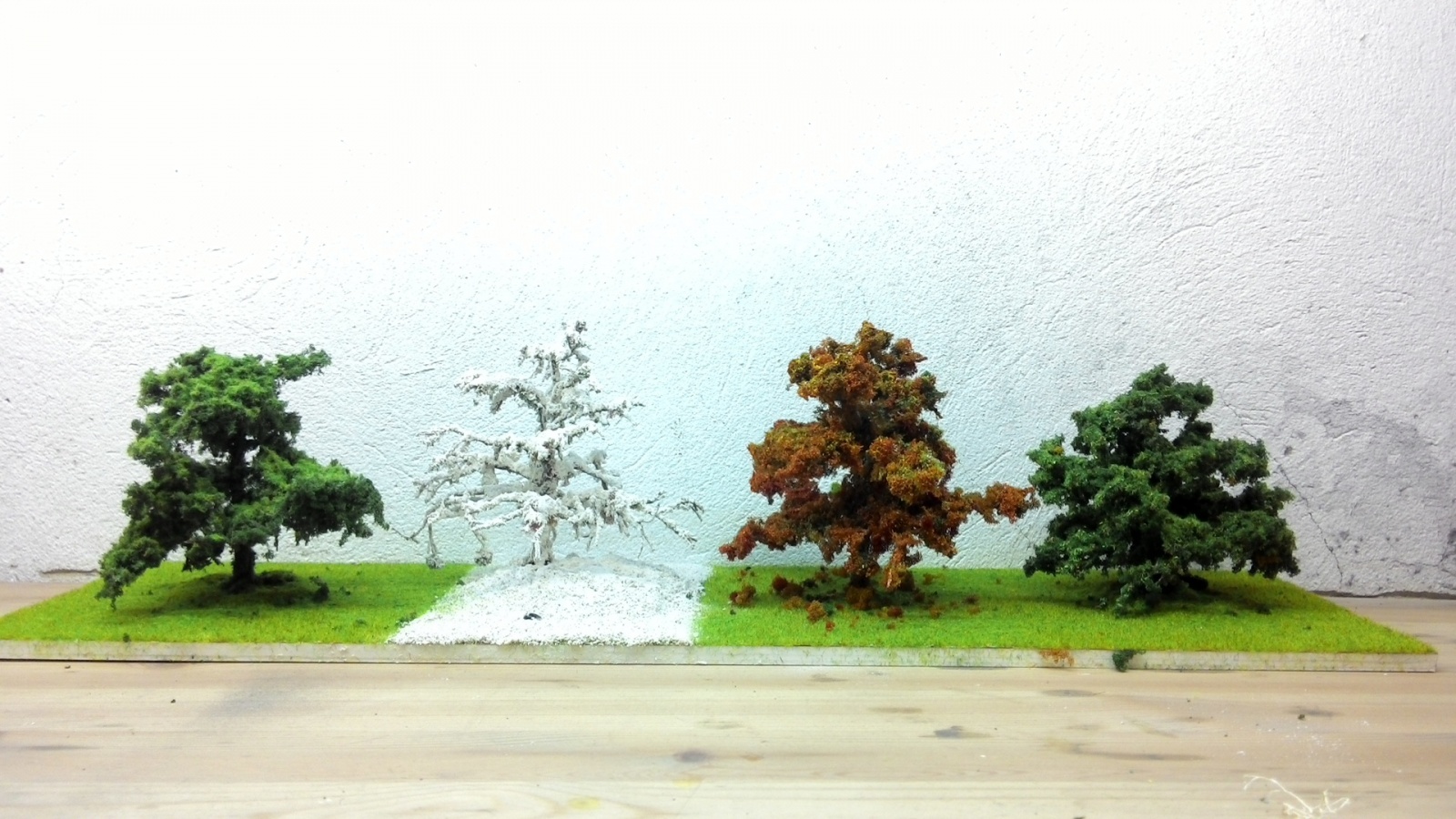

Мы можем делать деревья для любого времени года.

Как мы собирали архитекурный макет

Как мы собирали архитекурный макет

Затем домик собирается.

Как мы собирали архитекурный макет

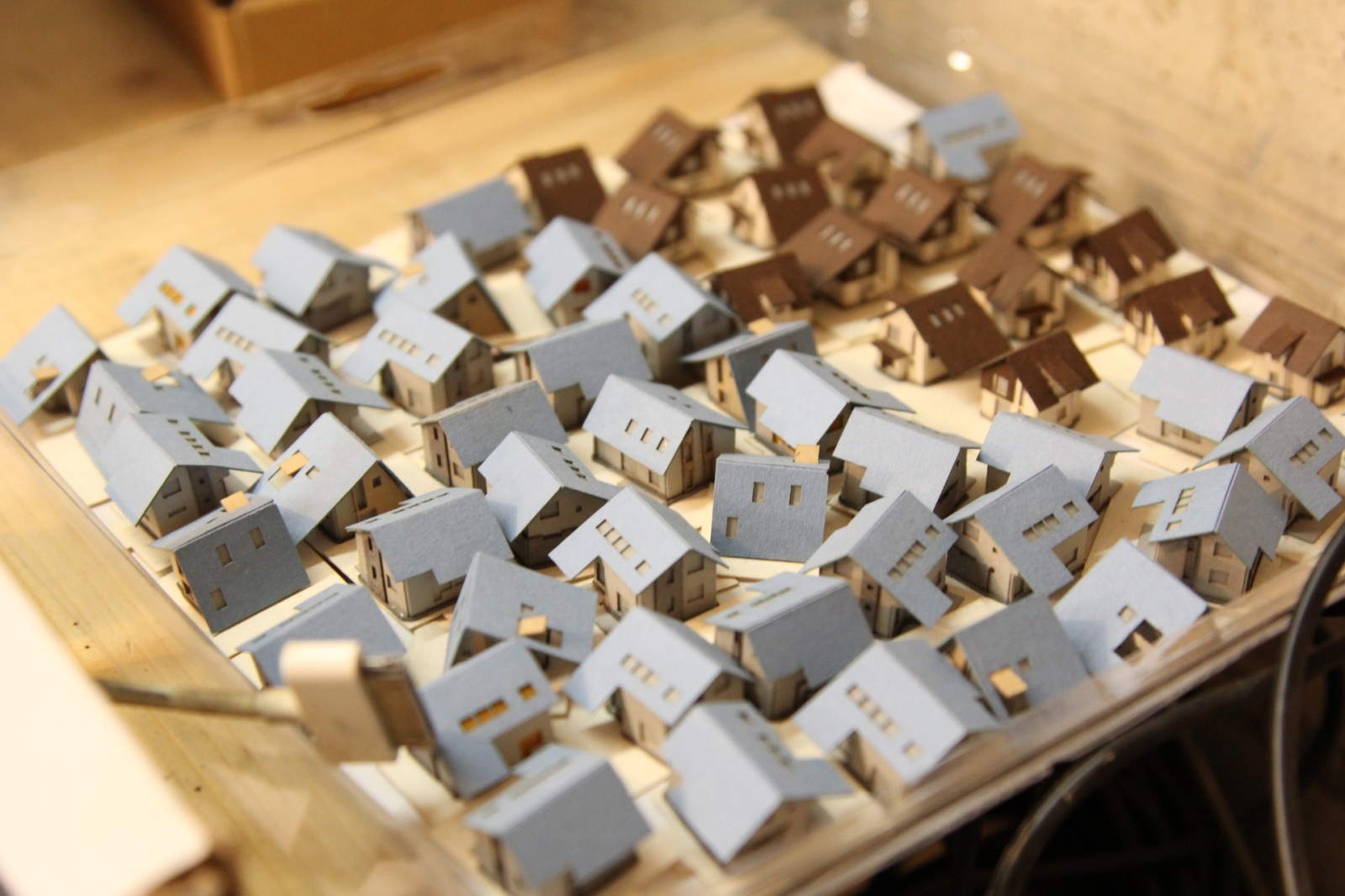

Много домиков.

Как мы собирали архитекурный макет

Готовый домик выглядит примерно так:

Как мы собирали архитекурный макет

Как мы собирали архитекурный макет

Все элементы устанавливаются на подмакетник из бука и ясеня.
Электроника и проводка монтируются чуть раньше. Артем паят проводку:

Как мы собирали архитекурный макет

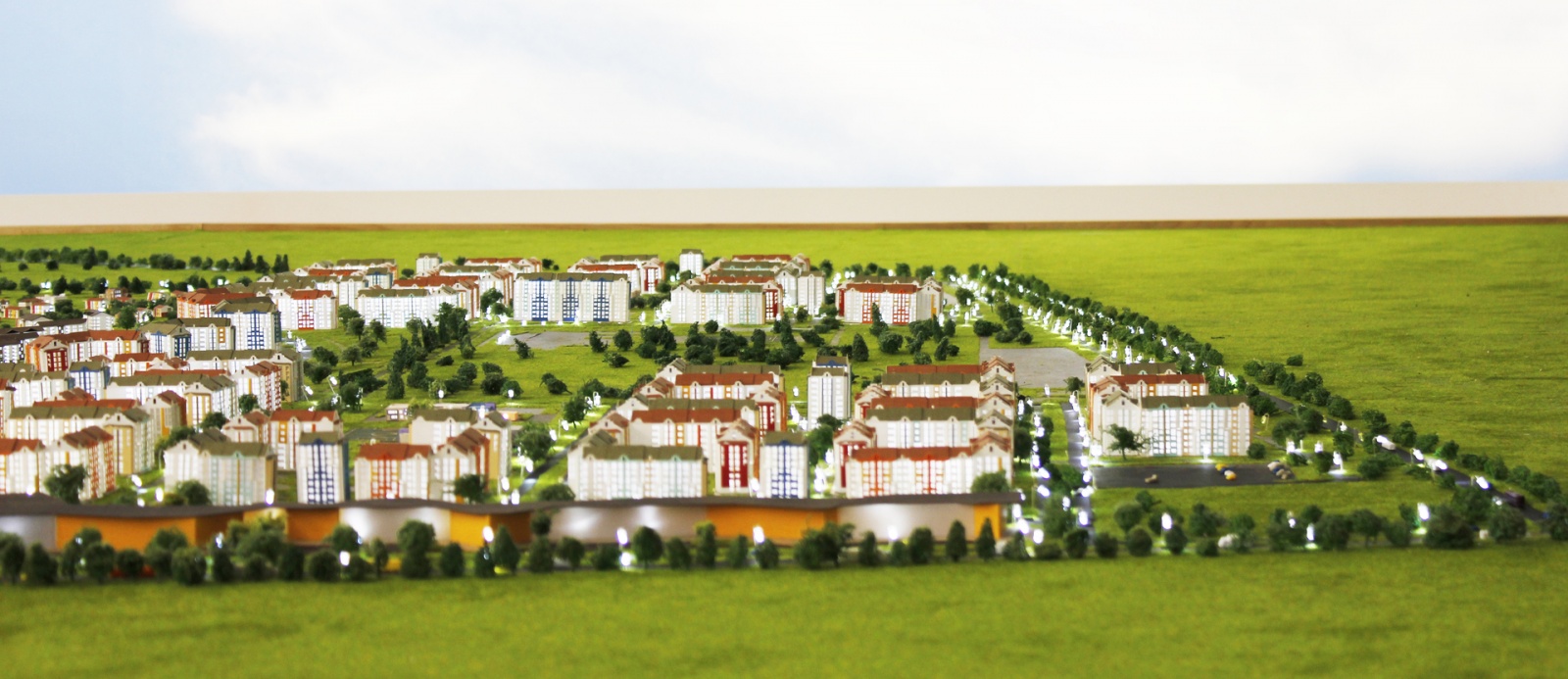

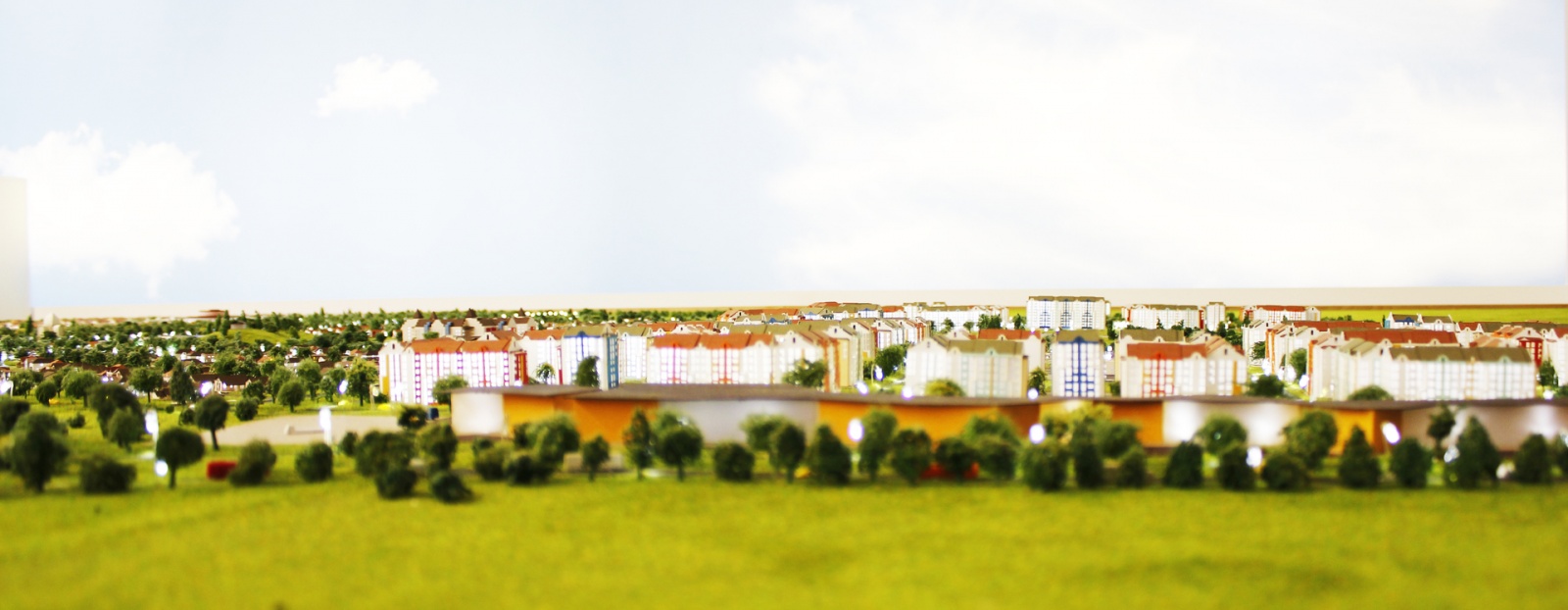

Вид готового макета:

Как мы собирали архитекурный макет

Как мы собирали архитекурный макет

Как мы собирали архитекурный макет

Некоторые характеристики

Количество человек, участвовавших в работе 13
Срок выполнения заказа 2 месяца
Рабочий график 12 часов в день без выходных
Ушло бумаги 27 кв. м.
Лазерного реза 57 км.
Светодиодов 9000 шт.
Сенсорное управление 10 блоков
Деревьев 19000 шт.
Домиков почти 1500 шт.
Монтажного провода 15 км.
Общее энергопотребление 1 кВт
Вес макета 1400 кг
Площадь макета 4,5 х 6 м
Масштаб 1:500

Если будете в Краснодаре, можете посмотреть выставленный макет в мегацентре «Красная Площадь», а если проехать по улице Западный обход, можно сравнить макет с реальным строительством.

Это был небольшой экскурс в мир промышленного моделирования.

Спасибо за внимание!

Как мы собирали архитекурный макет

P.S. Если было интересно, напишу статью как собрать простейший макет домика.
