Замена SIM-холдера у Samsung Galaxy Tab 10.1 P7500

в 14:00, , рубрики: samsung galaxy tab 10.1, ремонт своими руками, метки: ,

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500 Планшет покупался в подарок маме и в приличной запарке по работе. Посему SIM-ку к нему я покупал тоже на бегу.

— Дайте симку для планшета!
— Для iPad'a?

Тут бы мне задуматься и переспросить, но я ответил «да». В итоге приобретается «обрезанная» симка. Практически тут же засовывается в SIM-холдер. Куда естественно радостно проваливается. И упорно не только не желает работать, но и вылезать.

В итоге был поврежден симхолдер. Как заменить его своими руками под катом. Осторожно — фотки.

Что-либо сделать я уже не успевал — ибо куплен был под флажок в итоге был подарен как P7510 (такой же, но без 3G). Однако надо было что-то делать. Я рассудил, что случай всё равно не гарантийный, а в конце концов можно и второй такой же купить, если что и полез в корпус.

Симка была извлечена, но по ходу были повреждены контакты (так оно и оказалось). На радиорынке за ремонт у меня попросили 5000 (ибо модель новая и симхолдеров нет). В официальном сервисе мне предстояло отсидеть очередь, а цену и сроки ремонта узнать через несколько дней после оформления. со временем было плохо, а переплачивать в 5 раз тоже не хотелось.

Поскольку на ебее симхолдеры продавались чуть дешевле $15 с доставкой. Можно было рискнуть и взять симхолдер от другой модели, но очень похожий за $5. Так рисковать я не стал.

Мама отправлялась в отпуск на пару недель и обучаться работе с планшетом все равно не очень собиралась, ибо хлопоты доминировали. Посему на семейном совете было решено купить деталюшку и поменять её самому.

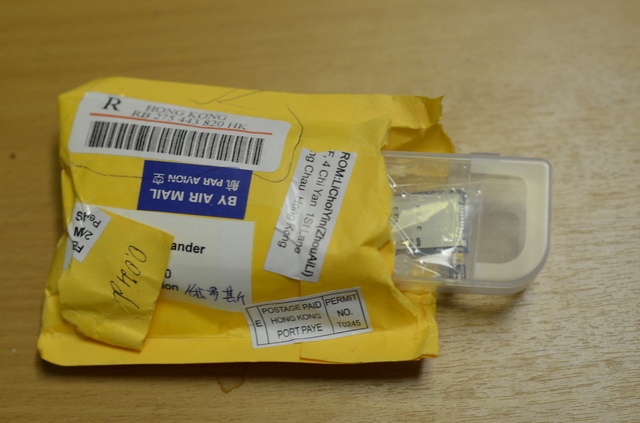

Сегодня симхолдер доехал до почты. Я отобрал у мамы планшет, посмотрел на её прогресс в Cut the Rope и занялся ремонтом. Холдер приехал в симпатичном прозрачном боксике.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

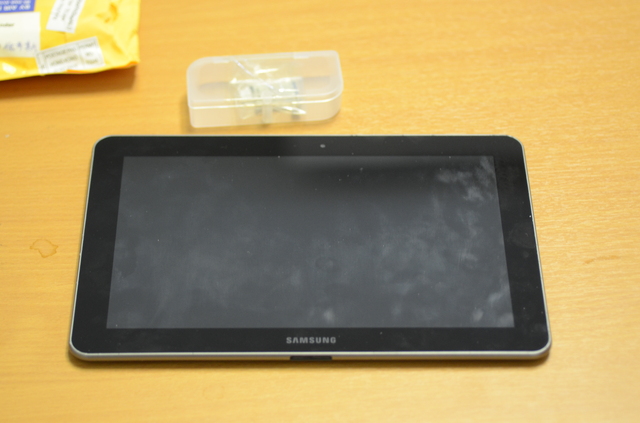

Он же на фоне «пациента».

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

Крышка корпусов винтов не имеет и держится за счёт облегающей формы. Её мне уже приходилось снимать, поэтому подходящий девайс был уже наготове.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

Так выглядит симхолдер изнутри.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

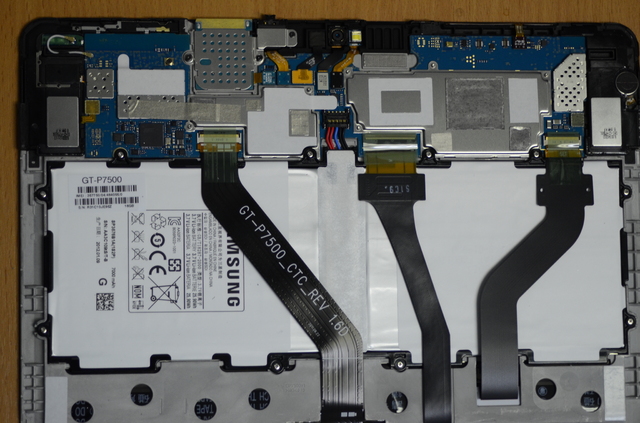

А так вся начинка девайса.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

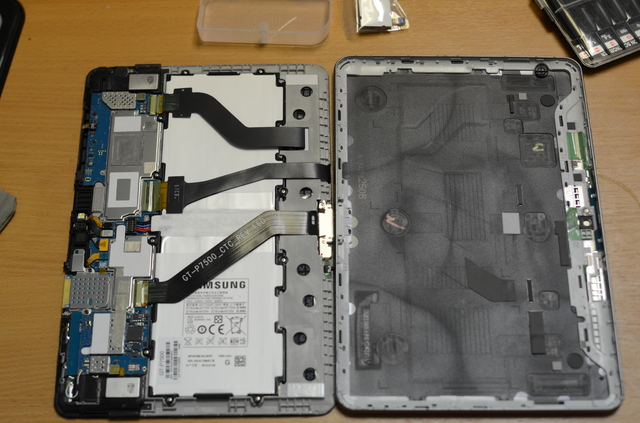

Начинка девайса и крышка.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

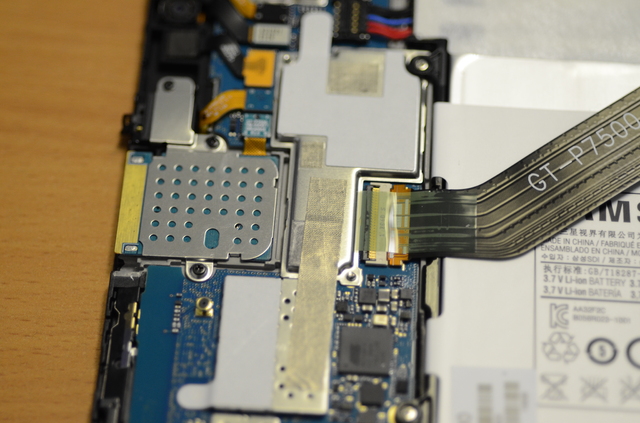

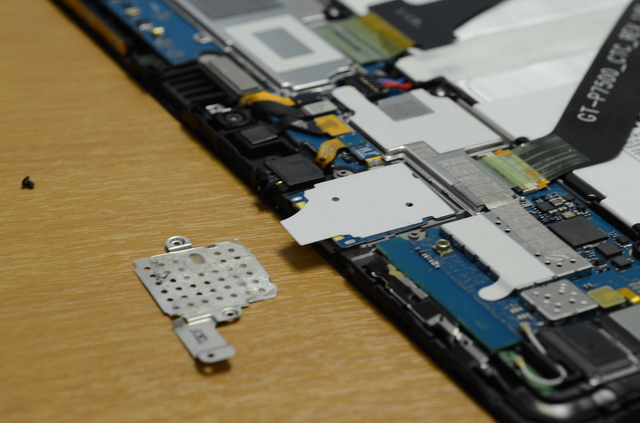

Держится симхолдер тремя винтами и хвостиком-разъёмом.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

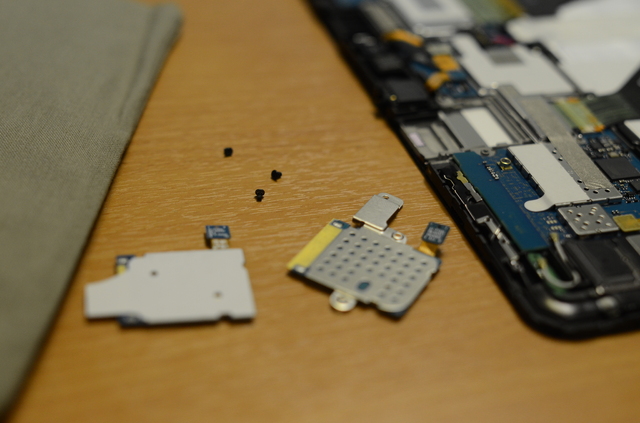

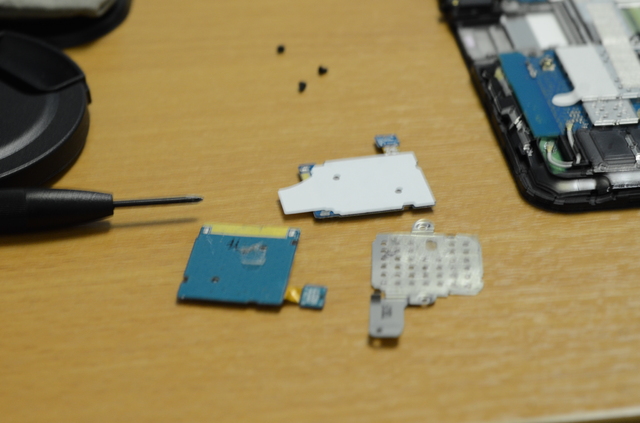

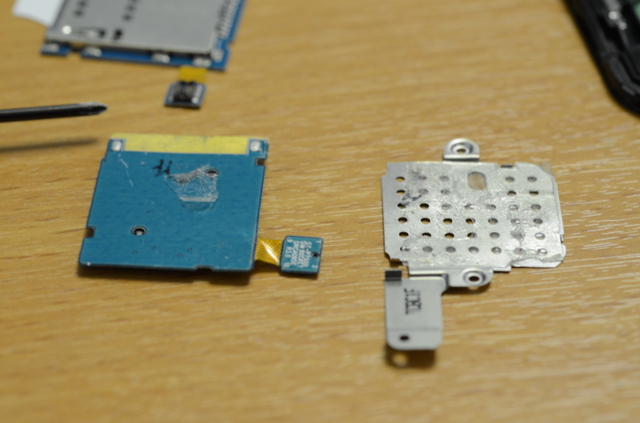

Точнее, винты держат приклеенную к нему металическую сетку крышку. Которую пришлось аккуратно отделить. Приклеено, кстати на совесть.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

Новый симхолдер имеет липкую стенку, закрытую белой плёнкой.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

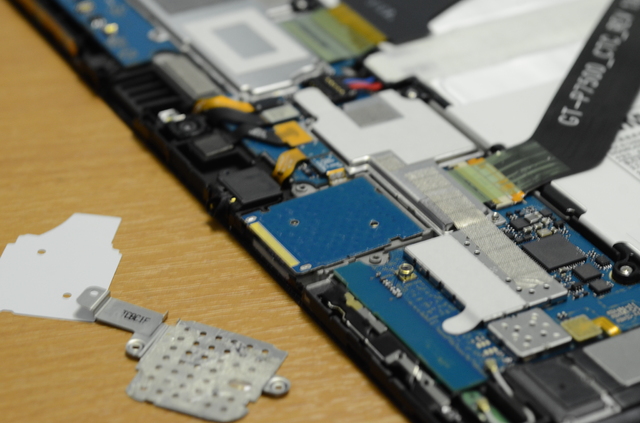

Присоединяем симхолдер к разъёму и помещаем его на рабочее место, прямо не снимая плёнку.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

Теперь плёнка снимается.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

А крышка наклеивается.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

И привинчивается.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

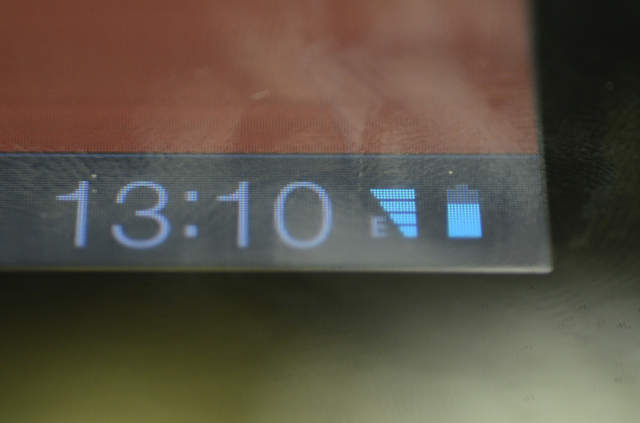

Вставляю симку, ожидаю загрузки. Да есть же 3G!

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

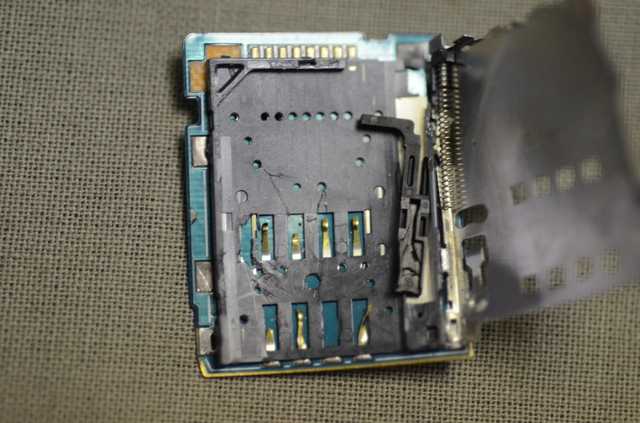

Ну и на последок «родной» симхолдер в разрезе разломе. Виден поврежденный контакт.

Замена SIM холдера у Samsung Galaxy Tab 10.1 P7500

Тут фотки в более высоком разрешении.

Надеюсь вам было так же интересно заглянуть под крышку как и мне.

Что мне ещё более интересно, есть ли у без 3G шной версии(P7510) разъём под симхолдер…
