Смотрим полевой транзистор IRF4905 фирмы International Rectifier с технологией HEXFET 5-ого поколения

в 9:26, , рубрики: HEXFET, IRF4905, кристалл транзистора, реверс-инжиниринг
Смотрим полевой транзистор IRF4905 фирмы International Rectifier с технологией HEXFET 5-ого поколения - 1

На плате некоторого устройства N сгорел транзистор IRF4905, да так, что треснул, поэтому появилась возможность взглянуть на его внутреннее устройство.

Характеристики IRF4905 согласно документации: Р-канальный полевой транзистор. Постоянный ток при 20 С – 74 А, пульсирующий ток до 260 А. Сопротивление в открытом состоянии – 0.02 Ом. Низкое сопротивление достигается технологией HEXFET, суть которой состоит в том, что полевой транзистор это не один транзистор, а множество (сотни тысяч) маленьких полевых транзисторов, включенных параллельно.

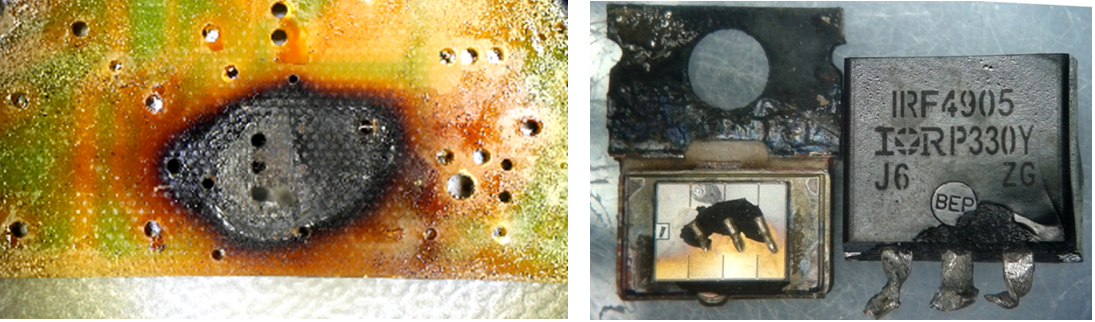

Максимальная рассеивающая мощность транзистора – 200 Вт. В доказательство таких больших показателей – прогоревший текстолит и треснувший транзистор (держался до последнего).

Смотрим полевой транзистор IRF4905 фирмы International Rectifier с технологией HEXFET 5-ого поколения - 2

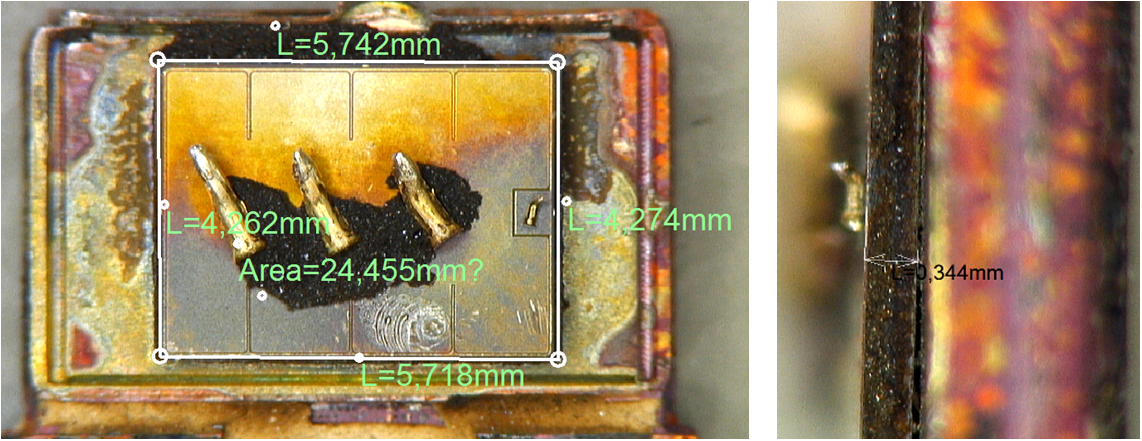

Сам кристалл имеет площадь 24 мм2. Толщина кристалла 0,3 мм. Напаян на эвтектику.

Смотрим полевой транзистор IRF4905 фирмы International Rectifier с технологией HEXFET 5-ого поколения - 3

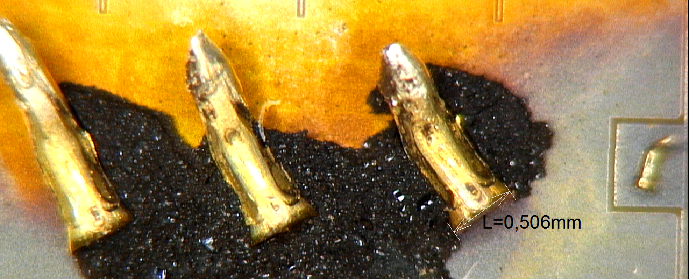

Разварка выполнена алюминиевой проволокой. На ней виден желтоватый налет – это нагар. Управляющий электрод имеет диаметр около 50 мкм, а три толстые проволоки диаметром 0.5 мм каждая. На толстой проволоке виден след от инструмента разварки.

Смотрим полевой транзистор IRF4905 фирмы International Rectifier с технологией HEXFET 5-ого поколения - 4

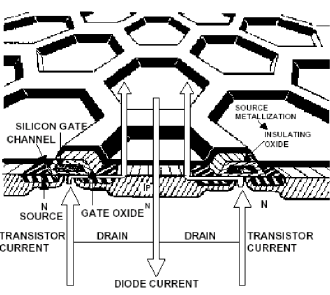

Схематично технология HEXFET компании International Rectifier выглядит так:

Смотрим полевой транзистор IRF4905 фирмы International Rectifier с технологией HEXFET 5-ого поколения - 5

По документации транзистор IRF4905 реализуется на пятом поколении технологии HEXFET.

Фотографии можно открыть в новом окне и посмотреть более детально. С каждым фото приближение ближе для понимания масштабов погружения.

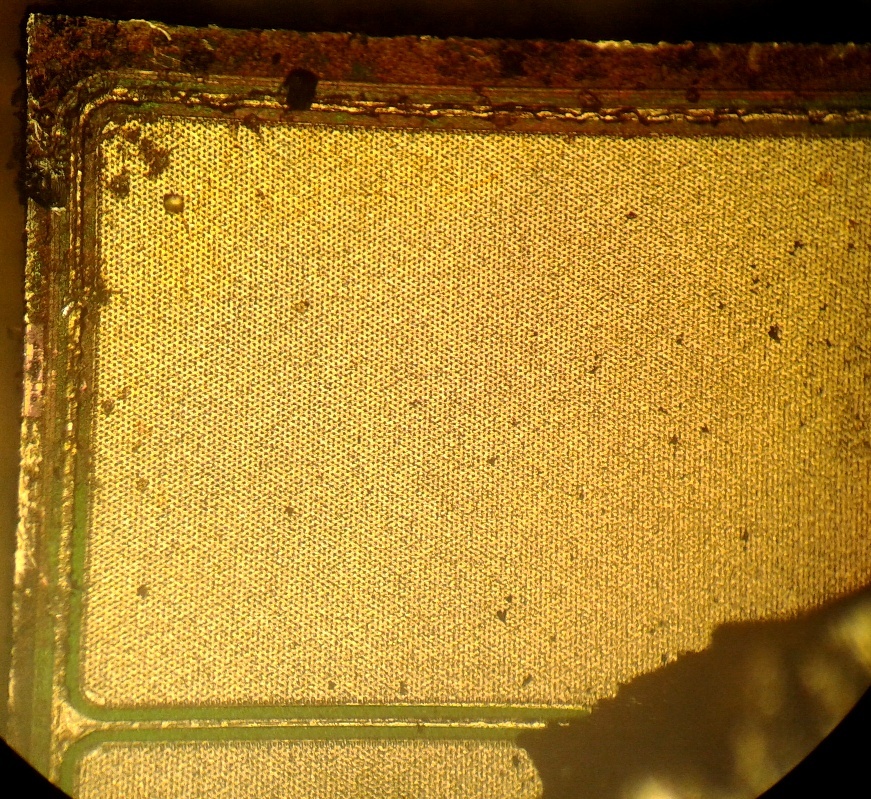

~100X приближение

Смотрим полевой транзистор IRF4905 фирмы International Rectifier с технологией HEXFET 5-ого поколения - 6

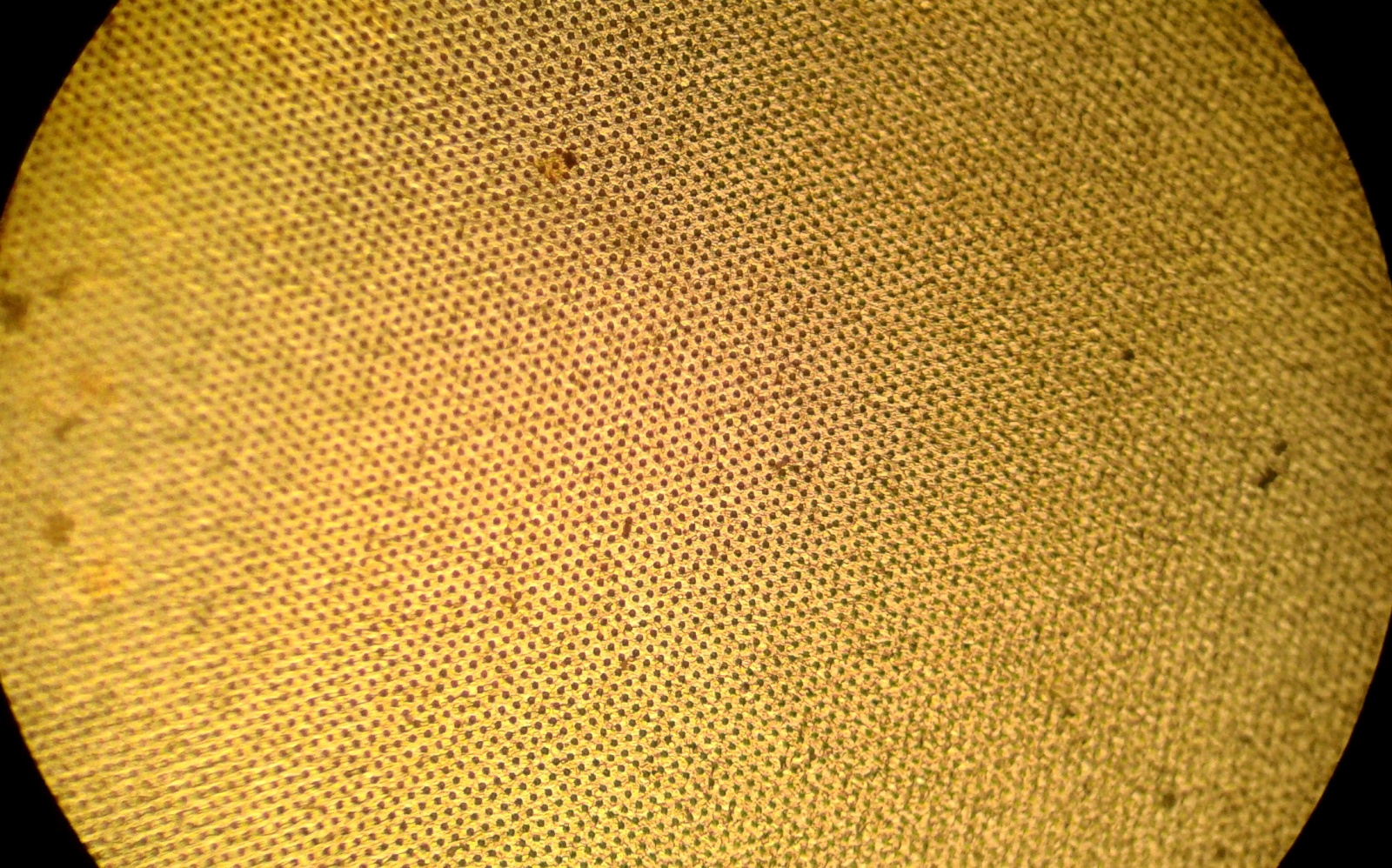

~200х приближение

Смотрим полевой транзистор IRF4905 фирмы International Rectifier с технологией HEXFET 5-ого поколения - 7

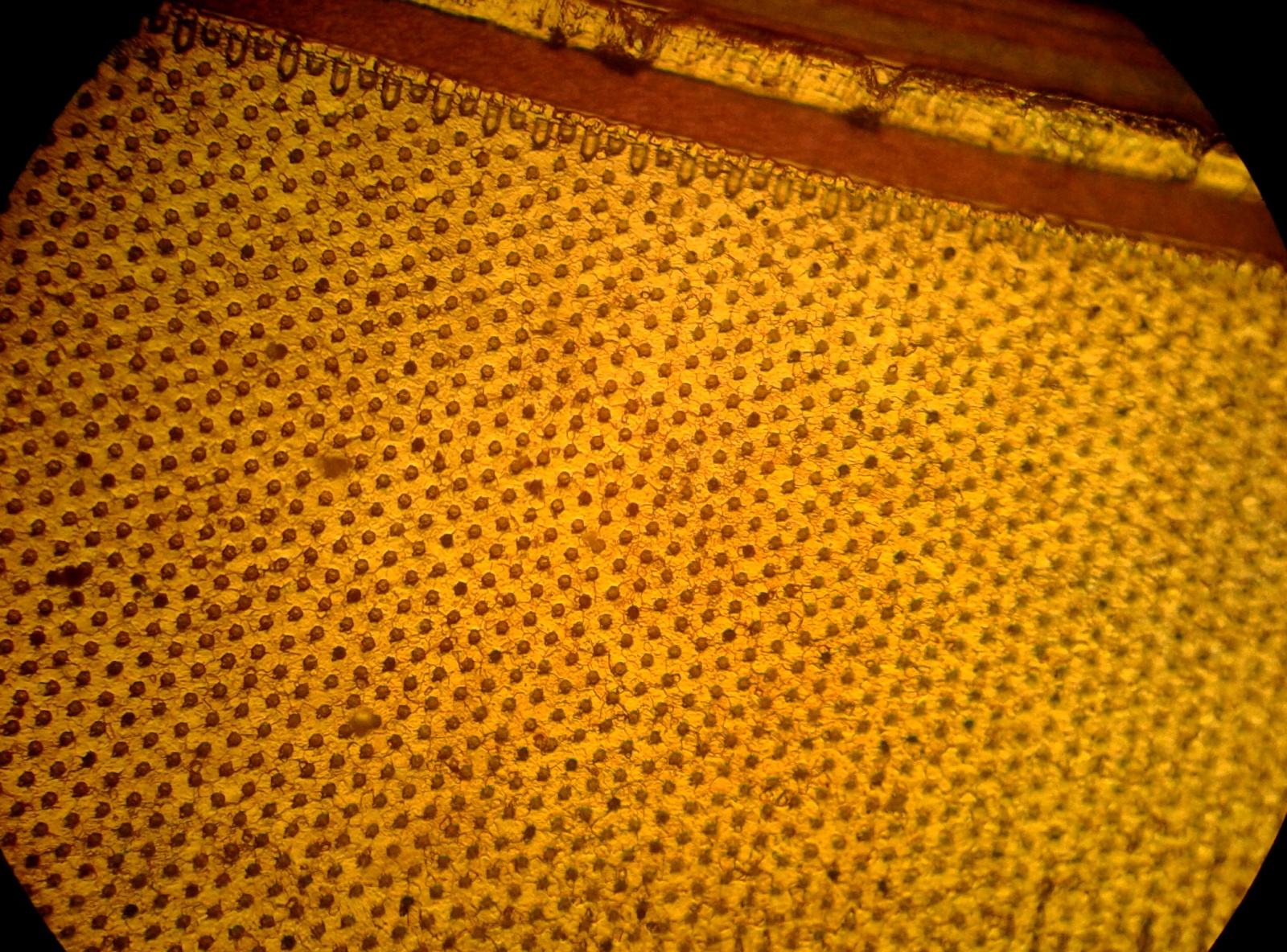

~400 Х приближение

Смотрим полевой транзистор IRF4905 фирмы International Rectifier с технологией HEXFET 5-ого поколения - 8

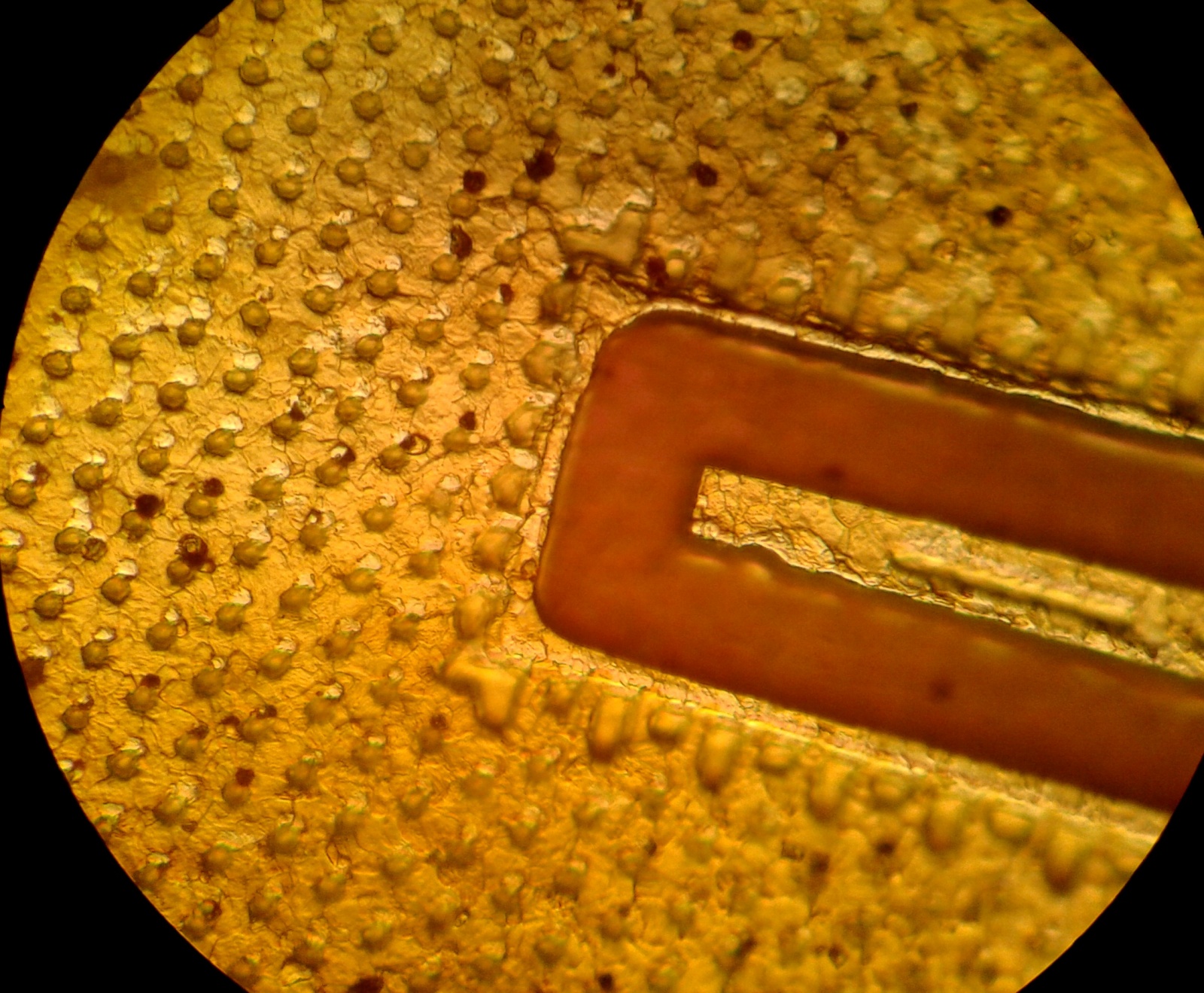

~1000х приближение

Смотрим полевой транзистор IRF4905 фирмы International Rectifier с технологией HEXFET 5-ого поколения - 9

Вот так выглядит верхняя топология матрицы полевых транзисторов.

Попробовал стравить верхний слой металлизации с помощью персульфата аммония. Получилось грязновато, но зато стали видны четкие контуры шестиугольной формы. Приблизительные размеры шестиугольников – 5-7 мкм (это 5000-7000 нм).

Смотрим полевой транзистор IRF4905 фирмы International Rectifier с технологией HEXFET 5-ого поколения - 10

Спасибо за внимание.

Автор: Буров Роман
