Бюджетная водянка для GPU. Знакомство и первый опыт

в 14:19, , рубрики: diy или сделай сам, Компьютерное железо, сво, своими руками

Хочу поделиться с Вами, как Я собирал свою первую «бюджетную», местами самодельную, систему водяного охлаждения. Где-то на пути создания встречались неудобства, а где-то удача улыбалась. Я не ожидаю от СВО каких-то чудес и рекордов, а всего лишь хочу немного снизить температуру сильно-греющихся деталей и, разумеется, насладиться процессом ее создания. Также хочу чтобы те, кто тоже захочет собрать водянку сам, обратил внимание на трудности, с которыми я столкнулся и постарался избежать их.

Процессор у меня с заблокированным множителем, обычного дешевого башенного кулера хватает для его обдува, поэтому СВО я начал делать для видеокарты, т.к. её температура в требовательных играх достигала 80 и более градусов цельсия, а даунвольтом я не особо хотел заниматься.

Итак, начну с основ. Компоненты, которые потребуются для создания водяночки:

  • Водоблок
  • Радиатор
  • Вентиляторы на радиатор
  • Помпа
  • Расширительный бак
  • Шланги
  • Крепежные мелочи (хомуты, стяжки, герметик, винтики, гайки и т.д.)

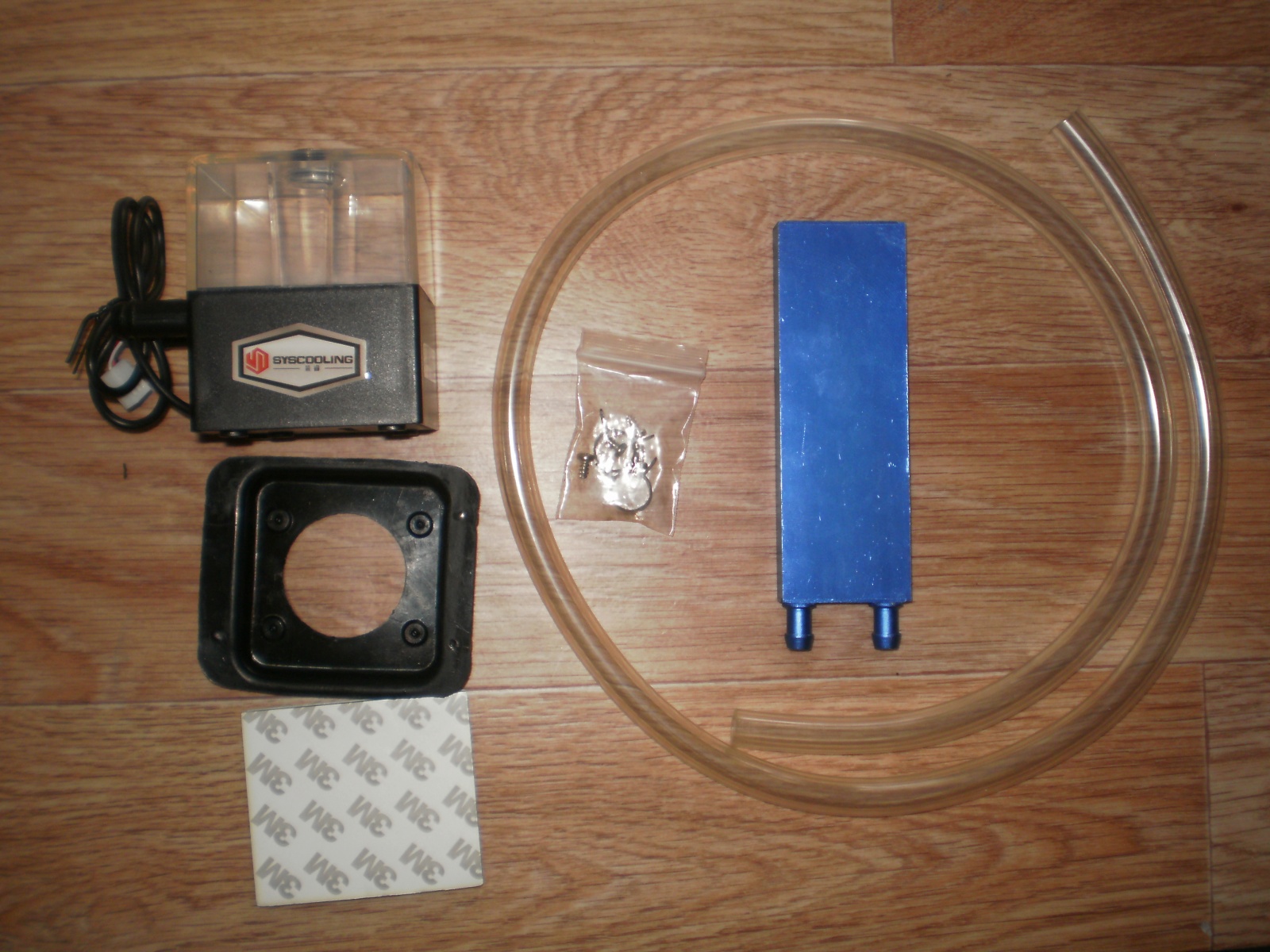

Компоненты, которые я буду использовать:

Бюджетная водянка для GPU. Знакомство и первый опыт - 1

Бюджетная водянка для GPU. Знакомство и первый опыт - 2

Бюджетная водянка для GPU. Знакомство и первый опыт - 3

Бюджетная водянка для GPU. Знакомство и первый опыт - 4

1. Водоблок (Ватерблок)

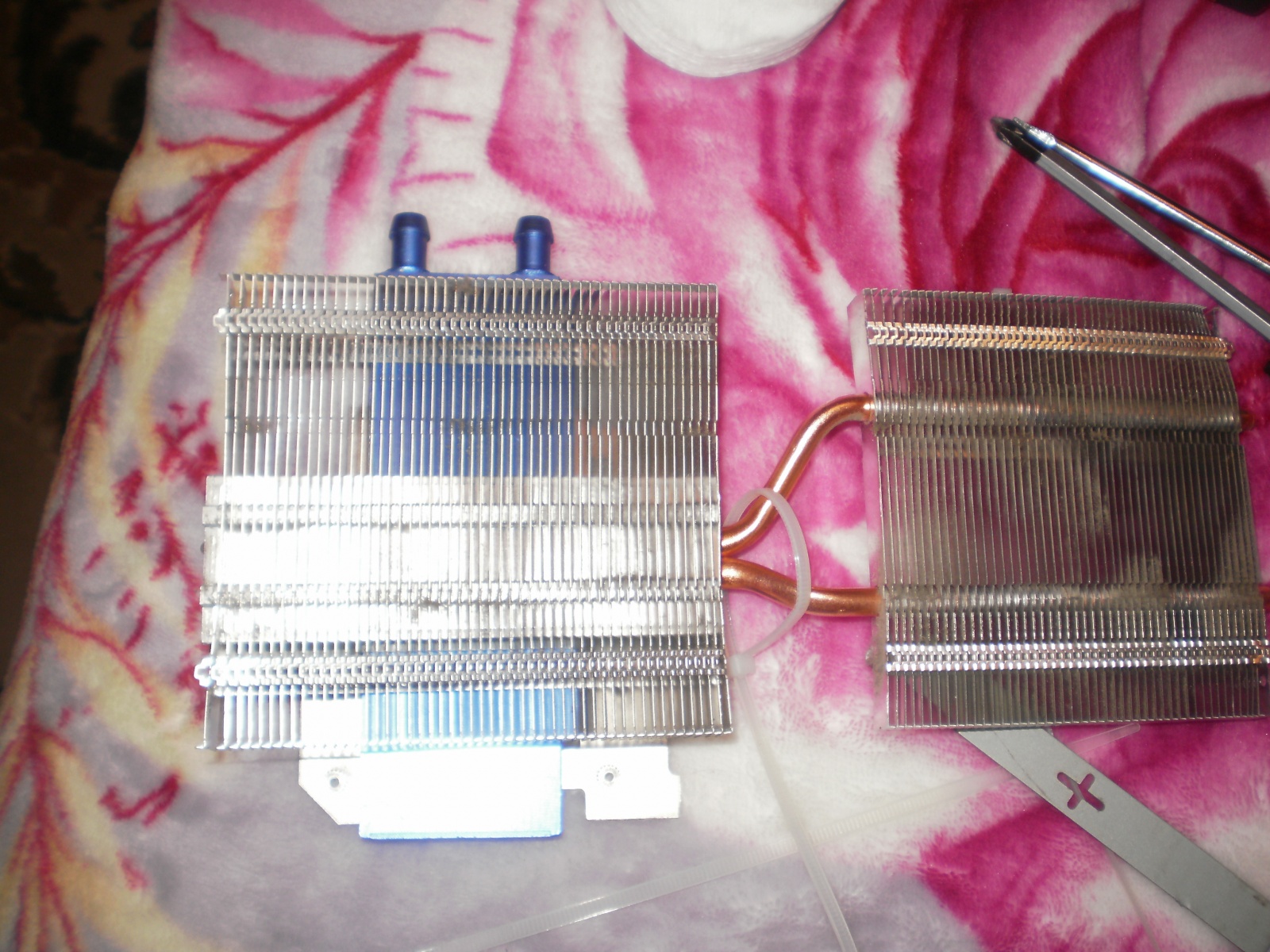

Я смотрел много статей по СВО и все сводится к двум вариантам — это изготовить водоблок самостоятельно, либо же просто купить готовое «решение». Для самостоятельного изготовления у меня недостаточно инструментов, да и, скажем так, «сырья» нету подходящего. Поэтому я не стал изобретать велосипед, а просто приобрел обычный дешевенький водоблок из китая. обошелся он мне примерно в 300р. Если для процессора водоблок обычно применяют квадратного или круглого сечения шириной примерно в 50мм, то для видеокарты можно выбрать водоблок нестандартной формы. Видеокарта у меня Gigabyte GTX 760 windforce 3x OC, система охлаждения у нее состоит из подложки, прилегающей к чипам памяти и на которую крепится одна из двух секций радиатора. Эта секция прилегает ксамой подложке и самому чипу ядра ГПУ. Вторая секция сквозная, для продувания цепей питания ГПУ.Здесь мною было решено оставить подложку и каким-то образом прикрепить к ней мой водоблок. Очень хотелось прикрепить водоблок именно вдоль платы, но изза его длины ему мешали ровно прилегать к подложке конденсаторы питания. Поэтому я расположил его поперек платы.

Бюджетная водянка для GPU. Знакомство и первый опыт - 5

Бюджетная водянка для GPU. Знакомство и первый опыт - 6

Бюджетная водянка для GPU. Знакомство и первый опыт - 7

Бюджетная водянка для GPU. Знакомство и первый опыт - 8

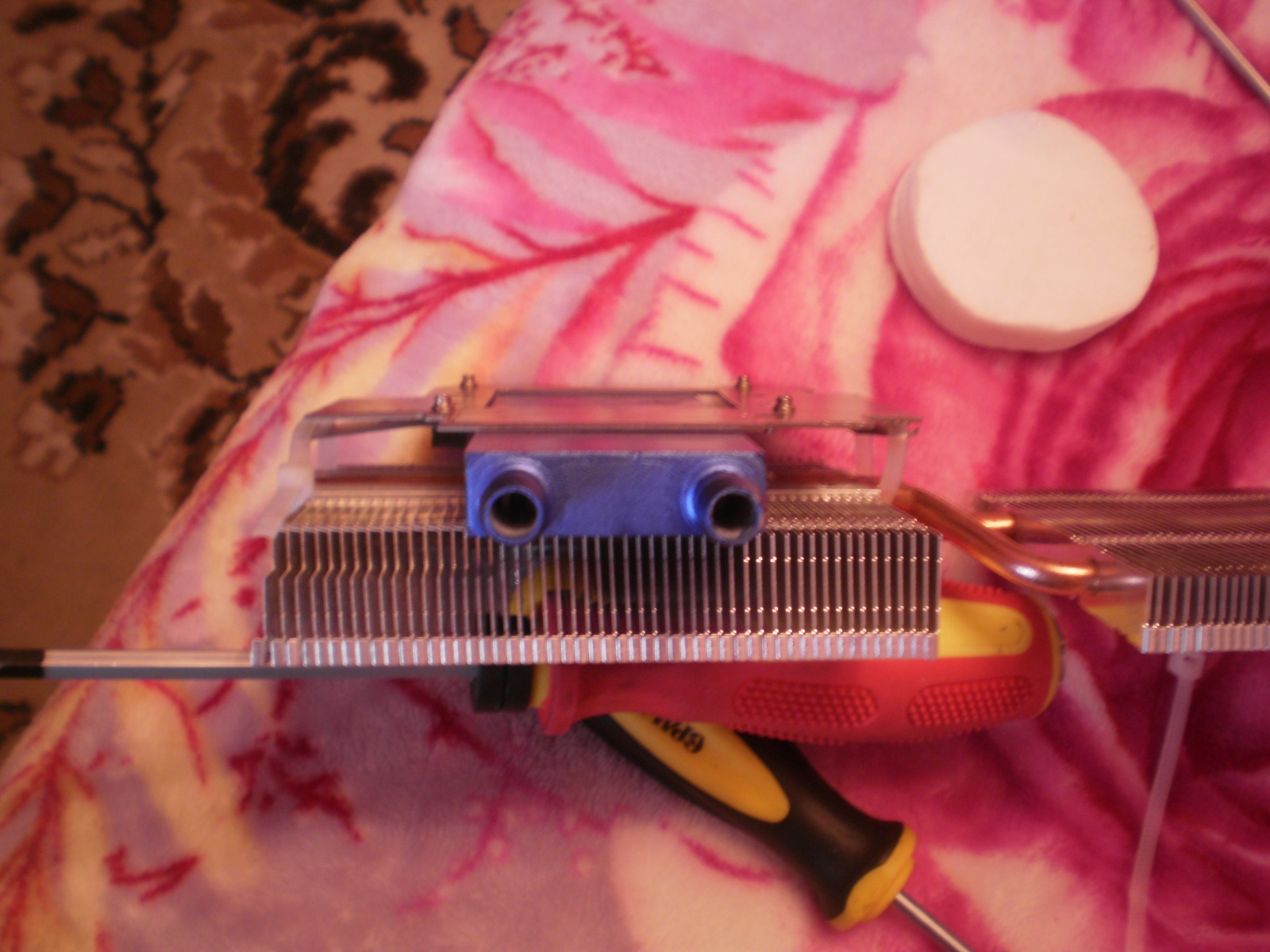

Для крепления водоблока к подложке Я использовал заглушку от дисковода ДВД из корпуса.А от старой системы охлаждения я не спешил избавляться – ведь на видеокарте еще оставались без обдува цепи питания. Поэтому я просто решил старый радиатор с вентиляторами приколхозить прямо к водоблоку. Это дополнительно охладит сам водоблок и цепи питания будет обдувать как и раньше.

Бюджетная водянка для GPU. Знакомство и первый опыт - 9

Стяжками прикрепил радик к пастине, крепление конечно оставляет желать лучшего, но оно вроде «держит».

Крепление водоблока оказалось самым сожным на пути строения СВО, все же надо было взять покороче размером, ибо в дальнейшем я столкнусь с проблемой закрытия боковой крышки корпуса. Сам водоблок выпирает нехило, так еще и угол сгиба шлангов, выходящих из него – немалый и тоже требует места. А если б водоблок был меньше, то выпирал бы не настолько далеко, ну или же повторюсь – его можно было бы расположить вдоль неналегая на кондёры питальника.

2. Радиатор

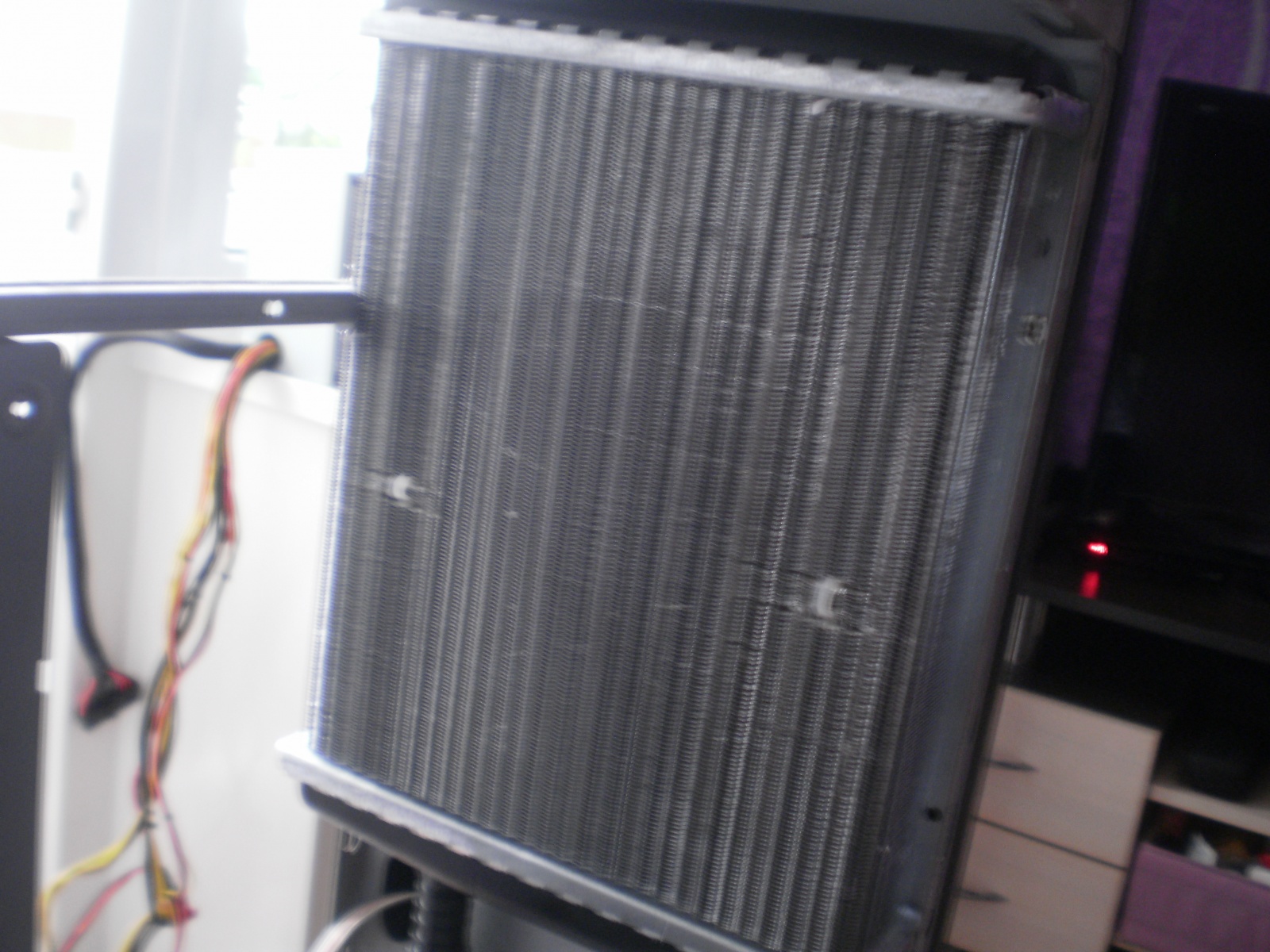

Можно канечно приобрести из китая, но на мой взгляд они и по цене слегка дороговаты и размер не особо внушительный. А вот радик от печки какого-нить авто – быстрое и дешевое решение. Я приобрел новенький радик от печки Газели, обошелся он мне в 700р. Он довольно массивный и сперва я даже не думал что он поместится в корпусе. Но когда стал расчищать пространство в корпусе, Радик влез в него прям тютелька-в-тютельку. Вот толко тут же обнаружилась проблемка другого плана – плотность ребер была довольно велика и продуваемость вентиляторами очень плохая. Я ставил продув 120мм и 80мм вентиляторы, но в дальнейшем поставлю еще с другой стороны на вытяжку пару-тройку штук вентиляторов.

Бюджетная водянка для GPU. Знакомство и первый опыт - 10

Бюджетная водянка для GPU. Знакомство и первый опыт - 11

Бюджетная водянка для GPU. Знакомство и первый опыт - 12

3. Помпа

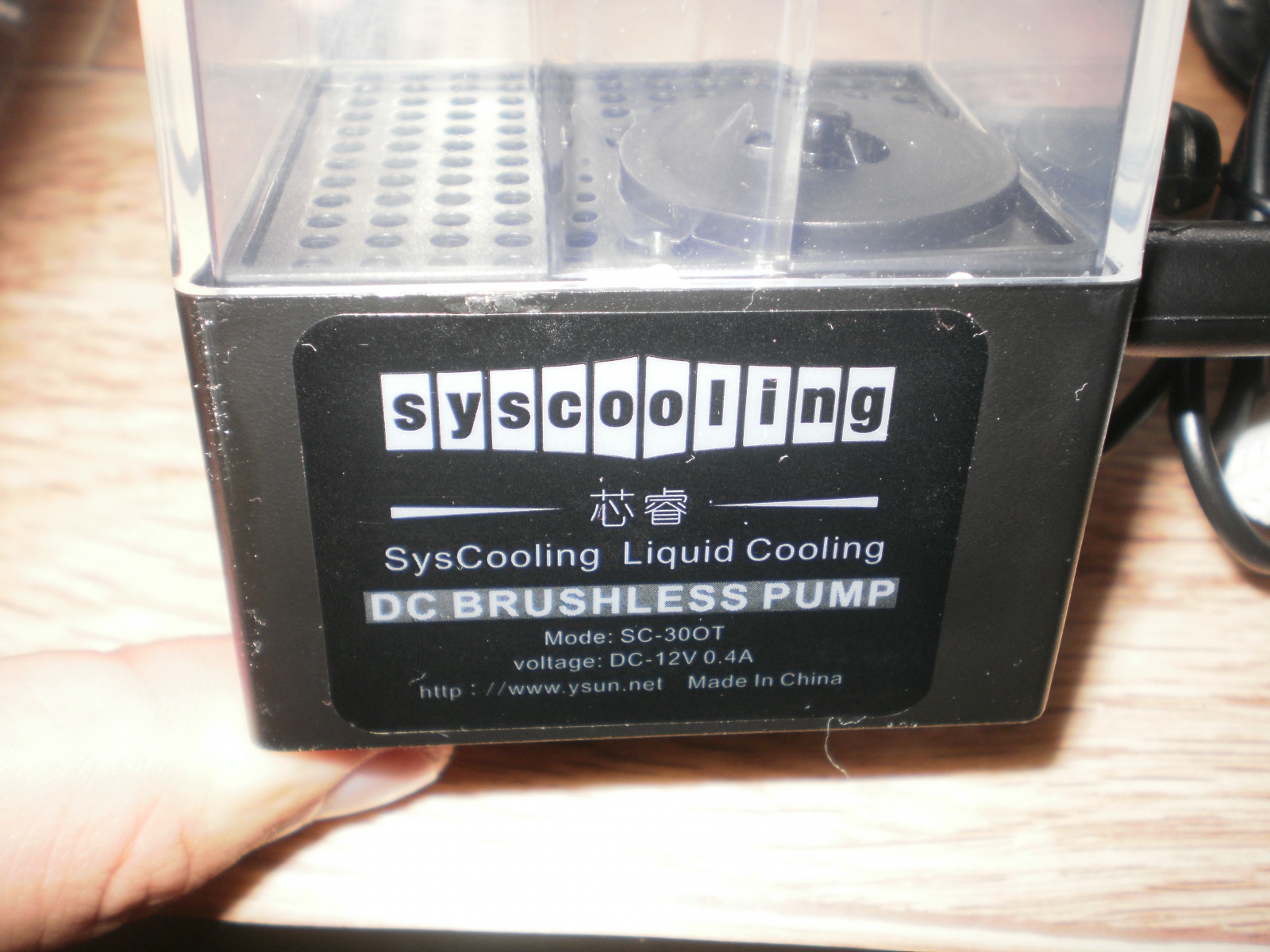

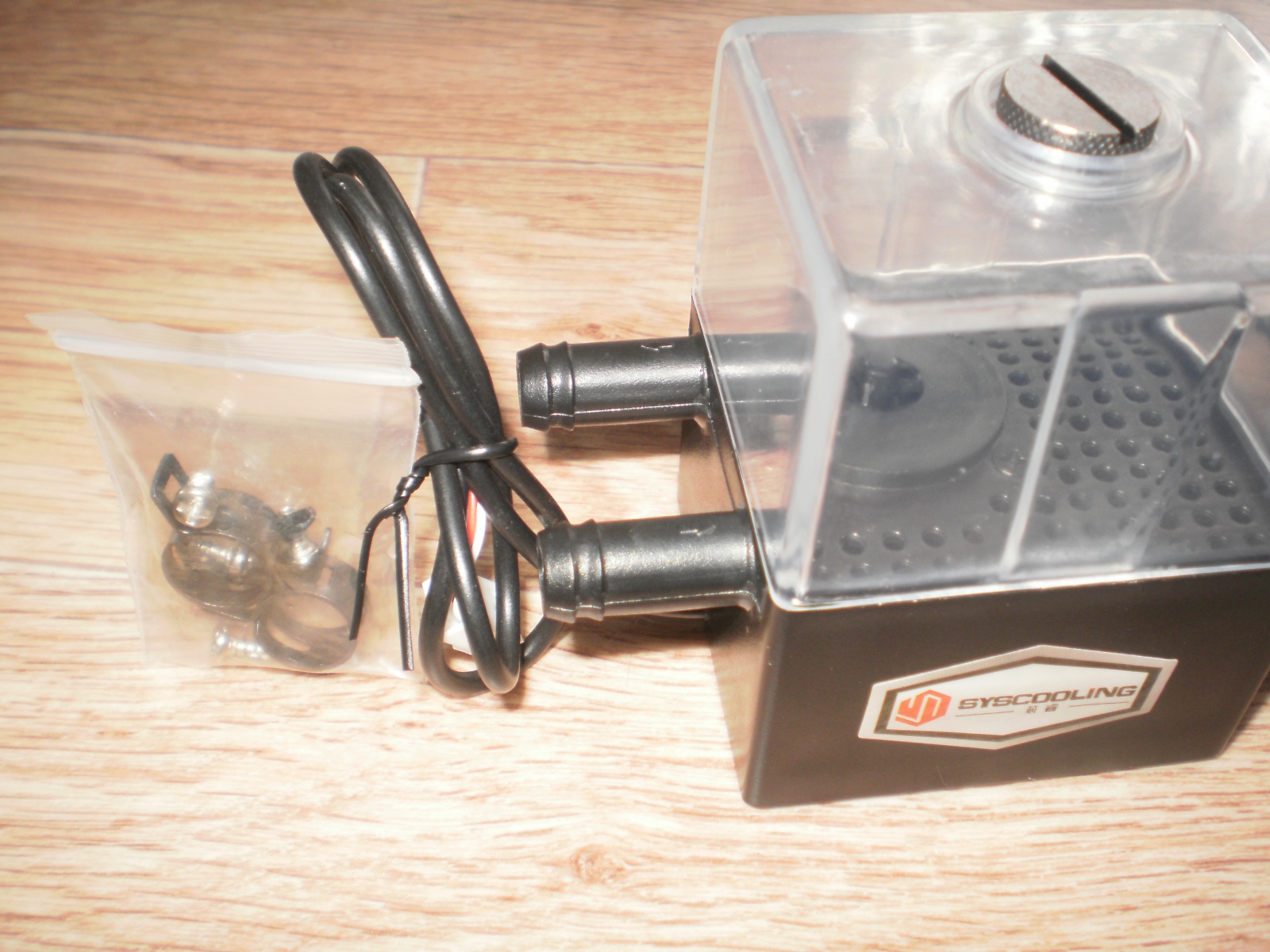

С помпой был довольно трудный выбор, ибо и цена на хорошую помпу велика и много помп были в основном погружного типа. Я не стал разбираться какие погружные а какие наружные, да и дешевую помпу за 200р не хотелось брать. Тут подвернулась интересная помпа, идущая вместе с расширительным баком. Цена ее правда в районе 800р, но зато она решила проблему изготовления расширительного бачка. Также привлек коннектор питания помпы – стандартный 3-пиновый разъем как у запитки стандартного вентилятора от материнской платы – тупо «воткнул и работает!»

Канечно многие скажут что помпа мол туфта, ненадежная, мало дует и т.д. Не знаю что сказать по этому поводу, но, как говориться, «Будем посмотреть».

Бюджетная водянка для GPU. Знакомство и первый опыт - 13

Бюджетная водянка для GPU. Знакомство и первый опыт - 14

4. Шланги

С китая выписал 1м силиконового шланга сечениями 8х12мм прозрачный обошелся в 150р. Внутренний диаметр следует тщательно подбирать под другие компоненты. Также для «женитьбы» радиатора печки газели было взять пара шлангов от стандартного кухонного крана.

Сборка

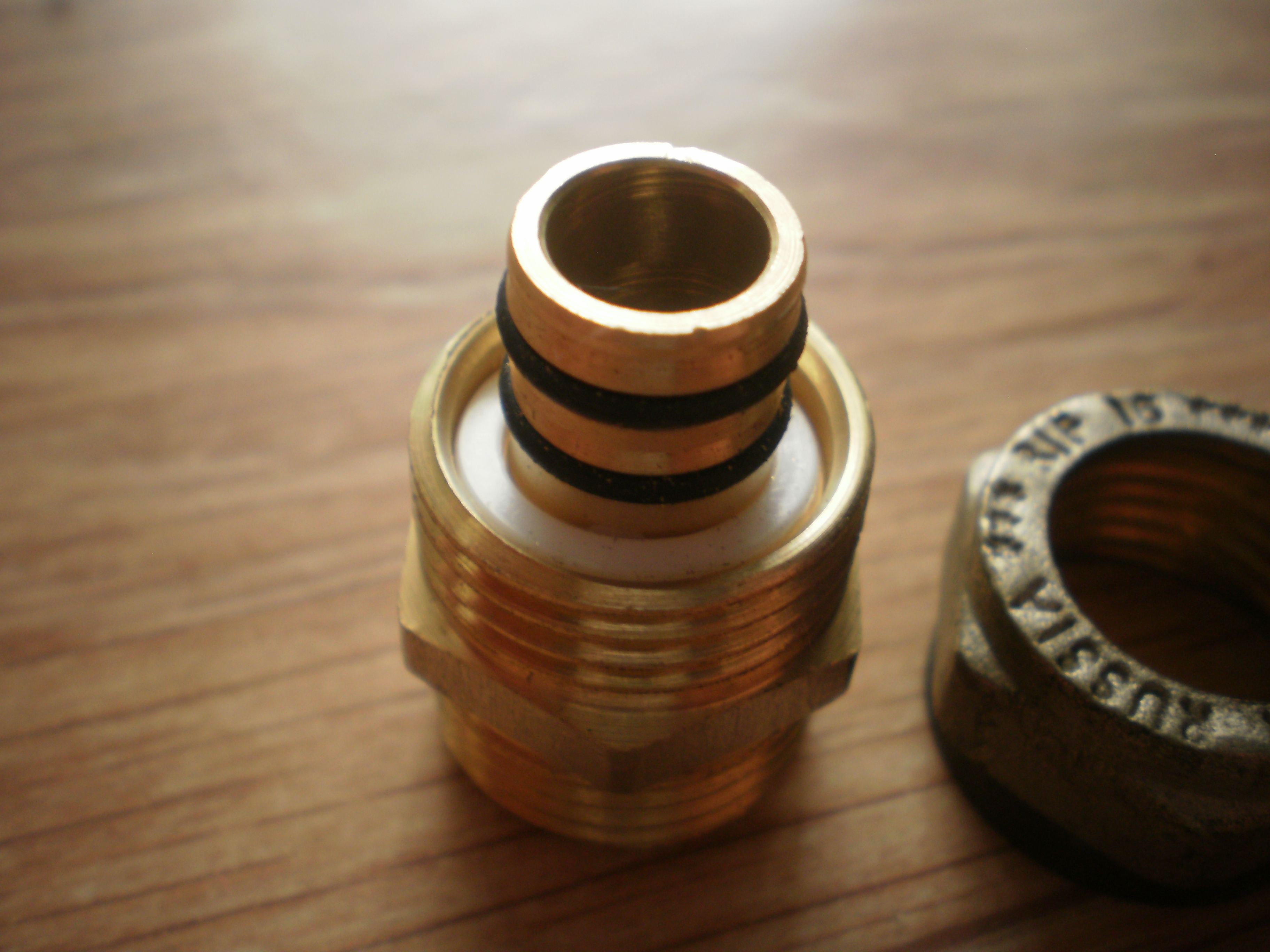

С самого начала сборки у меня встал вопрос – «как же поженить» Радиатор печки с силиконовым шлангом. Диаметр трубы радика печки внешний аж целых 16мм. Внутренний диаметр я не измерял, но при сборке случайно обнаружил, что переходник от металло-пластиковой трубы подходит под трубу радика(забивается в трубу небольшим усилием).

Бюджетная водянка для GPU. Знакомство и первый опыт - 15

Бюджетная водянка для GPU. Знакомство и первый опыт - 16

А в дальнейшем на эти переходники навинчиваются шланги от кухонного крана.

Бюджетная водянка для GPU. Знакомство и первый опыт - 17

И уже после эти шланги легко можно соединить с силиконовым шлангом. Честно говоря – с начала сборки Я думал что мне не хватит длины 1м силиконового шланга, но когда инсталлировал в систему шланги от крана, то длина самой системы стала заметно больше и ее стало хватать для «подводки» ко всем компонентам.

Хоть переходники от металлопластика заходили с трудом в трубки радика, я их все же обмазал герметиком и плотно забил до упора.

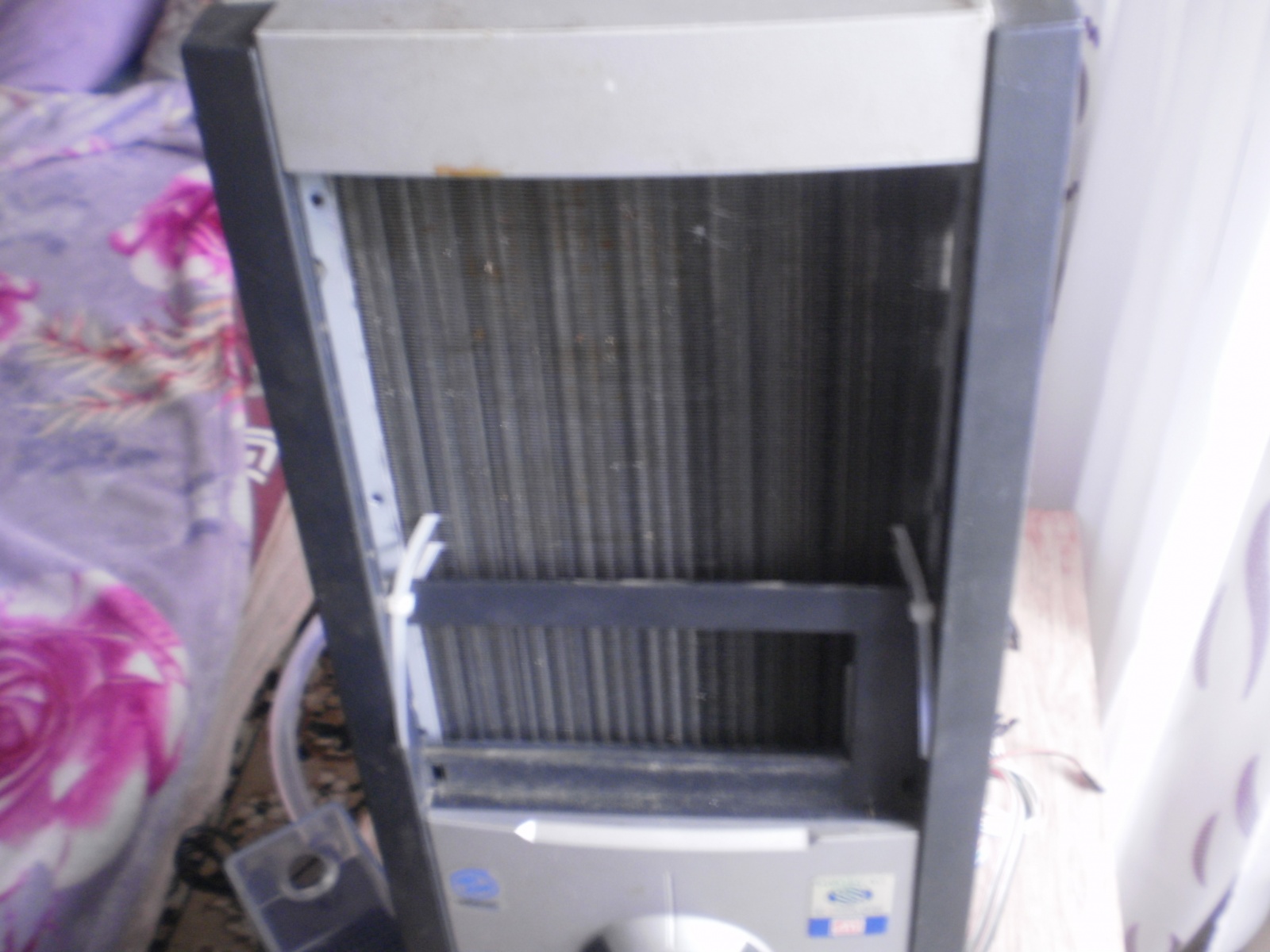

Радиатор печки закрепил стяжками к передней стенке корпуса, стяжки еле просунул между ребрами (настолько плотные ребра).

На помпе штуцеры немного большего диаметра (Я думал они 10мм, а оказалось что чуть больше – 11 или 12мм). Поэтому шланг на помпу еле налез, но на всякий случай слегка притянул хомутами. Сами хомуты мне не понравились, ибо они не полностью способны затянуть шланги малого диаметра. Другое дело – самозатягивающиеся хомуты, они хорошо справятся с этой задачей. Но их я не нашол в продаже. У меня имелось лиш пара штук, которые шли в комплекте с помпой. Ими я закрепил шланги водоблока, где на мой взгляд было одно из опасных мест протечки – шланг на водоблок наделся слишком легко, хоть разность диаметров водоблока и шланга была 2 мм.

Бюджетная водянка для GPU. Знакомство и первый опыт - 18

Наконец пришло время собрать тестовую сборку, чтобы проверить – нет ли протечек, залить нужное количество охлаждающей жидкости. На счет жидкости я не стал задумываться – тут кто на что горазд – кто дистиллированную воду, разбавленную спиртом, добавляет, кто еще что… Я тупо купил тосол и все. Тем более его цена всего 85р за литр. А на мою сборку ушло всего пол литра.
Тестовая сборка компа мне требовалась лишь для запуска помпы – блочёк питания, старая МП с процем и памятью – от которой мне требовался лишь запуск БП и 3-пиновый разъем для вентилятора – куда Я запитал помпу. Начал прокачивать систему, протечек не обнаружил, все было исправно. Хотя на мой взгляд помпа слабоватая. Но опять же – экономил на расширительном бачке.

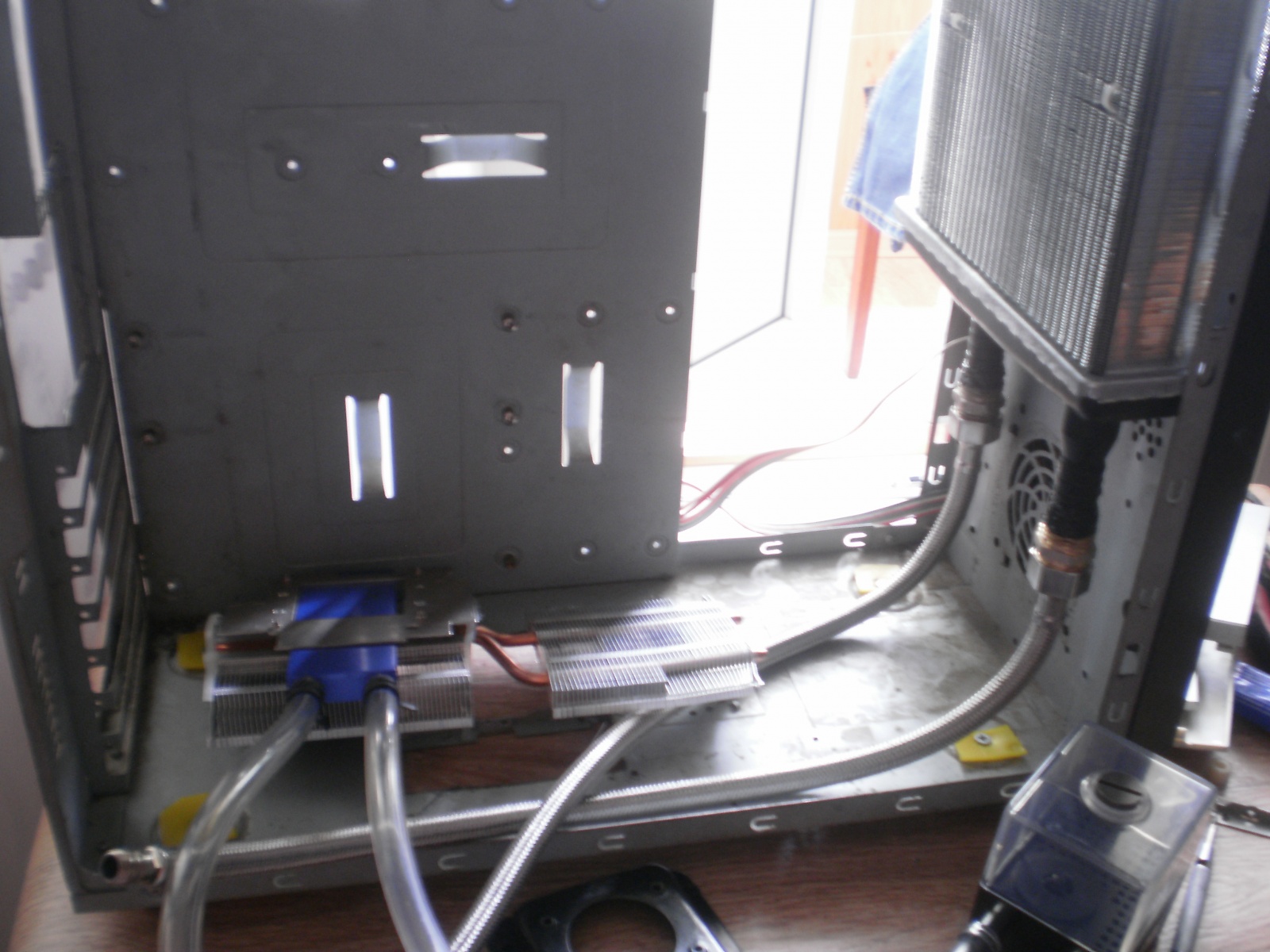

Как видно по корпусу – я избавился от крепления HDD и дисководов. Для жестких дисков сделал одну стенку, которую закрепил в продолжение задней стенки, к которой крепится МатПлата.Ну и сами жесткие диски прикрепил к ней вертикально и чуть выше дна корпуса (чтобы в случае протечки их не залило).

Видеокарта довольно длинная, а с водоблоком стала еще тяжелее, поэтому я сделал небольшую подпорку под задний угол, чтобы плату не изгибало.

Кэблмэнеджментом я не занимался, поэтому провода БП повсюду, ибо корпус у меня все равно стоит внизу под столом и его никто особо не видит, а уж тем более что там у него внутри.
Как видно на фото – шланги из водоблока мешают закрыться боковой крышке корпуса, пока что не придумал ничего по этому поводу.

Бюджетная водянка для GPU. Знакомство и первый опыт - 19

Результат

Не буду ходить вокруг да около, скажу прямо – температуру нагрева удалось снизить примерно на 10 градусов цельсия в среднем. Но я все равно доволен результатом. К тому же теперь шума от вертушек стало меньше, а некоторые корпусные вентиляторы я запитал от 5В.

Ошибки, недочеты, которые хотелось бы исправить:

  • Радиатор охлаждения – должен нормально продуваться
  • Водоблок длинноват, можно было взять покороче, это решило бы несколько проблем как с выпирающими шлангами, так и с закрыванием боковой крышки корпуса.

На счет помпы пока трудно сказать – температура видеокарты снизилась незначительно – тут может быть несколько проблем:

  • Помпа действительно слабоватая
  • Радиатор недостаточно рассеивает тепло из-за плохого обдува
  • Ватерблок плохо принимает тепло (плохой прижим к чипу)

Ну а так всем доволен. Температура держится в районе 65-71 градусов, не то что раньше.

Автор: Allkom
