В России изготовлен СВЧ-интерферометр для научных экспериментов по измерению плотности плазмы в НИУ «МЭИ»

в 7:08, , рубрики: интеферометр, термояд, термоядерная плазма, термоядерная реакция, термоядерная установка, термоядерная установки, термоядерная энергетика, термоядерный реактор, термоядерный синтез, токамак

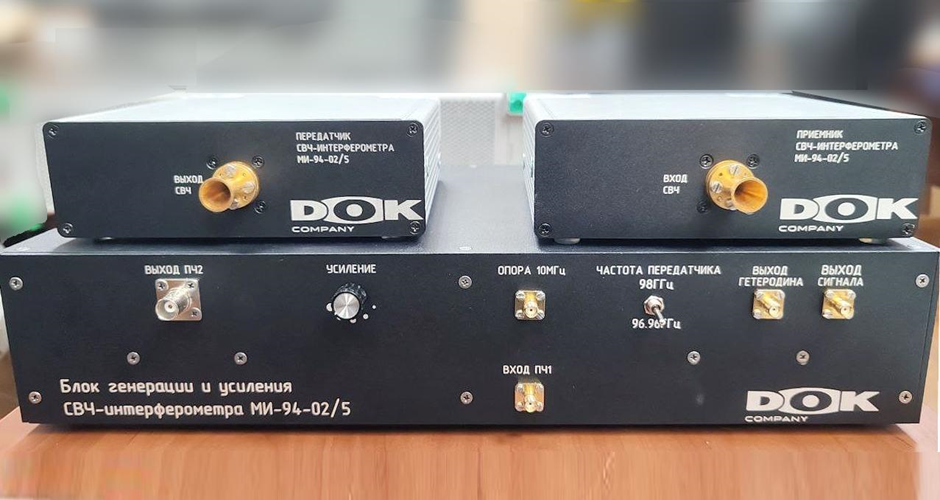

В России изготовлен СВЧ-интерферометр для научных экспериментов по измерению плотности плазмы в НИУ «МЭИ» - 1

Несколько лет назад на Хабре вышла статья от ДОК (Центр мм-волновых технологий, СПб) про измерение плотности плазмы с помощью СВЧ-интерферометра в Курчатовском институте "Измеряем плотность плазмы в проекте геликонного двигателя". Там разбиралась базовая архитектура интерферометра и ключевые ограничения: выбор рабочей частоты выше плазменной, гетеродинное преобразование сигнала и требования к фазовой точности, которые напрямую определяют погрешность измерения плотности.

В этом материале будет про следующий прибор — СВЧ-интерферометр МИ-94-02/5, поставленный в НИУ «МЭИ» (Московский энергетический институт) и работающий на плазменном линейном мультикаспе ПЛМ-М. Здесь задача та же — измерение электронной плотности плазмы через фазовый набег сигнала — и условия для экспериментов не менее сложные. Присутствуют длительные разряды, паразитные наводки, гигабайты данных, поступающих с АЦП. Плюс требования к многочасовой устойчивости фазы на уровне десятых долей градуса.

С точки зрения разработки мм-волновой техники это полноценная измерительная система, где присутствуют все уровни, включая СВЧ-тракт, гетеродинная схема с переносом частоты в диапазон мегагерц, синхронизация опорных сигналов, а также алгоритмы обработки — от восстановления фазы до фильтрации артефактов записи.

Основная сложность в изготовлении СВЧ-интерферометров для измерения плазмы в том, что измеряется одна величина — фазовый сдвиг, но цепочки преобразований сигнала должны быть очень высокой точности, т.к. столь сложная система порождает вероятность ошибок, каждая из которых способна существенно исказить результат.

Цель измерения плотности плазмы на установке ПЛМ-М

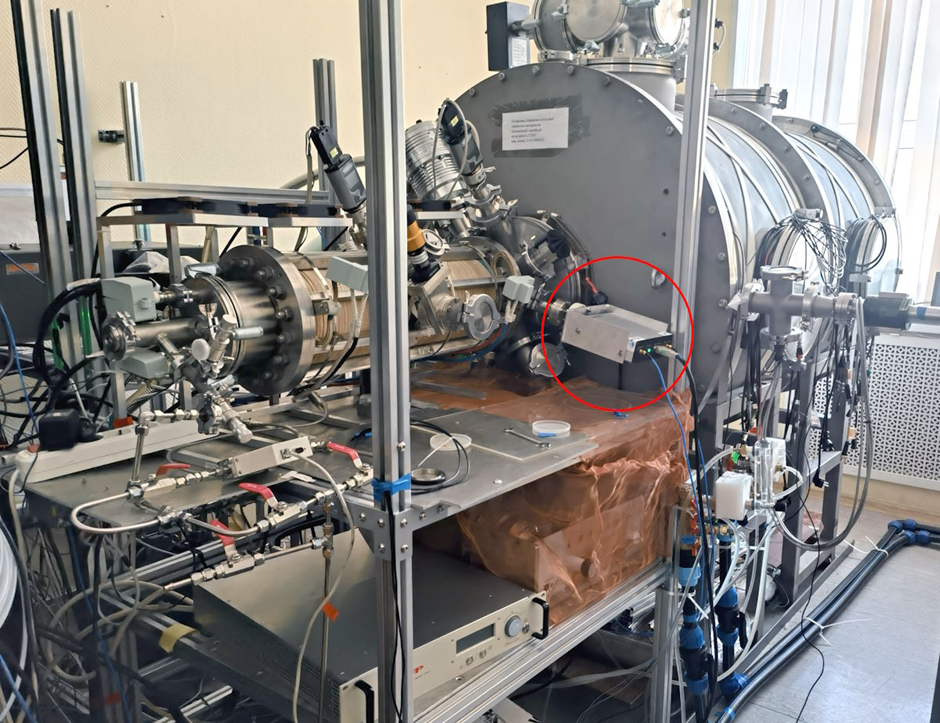

 На фото: установка ПЛМ-М с приемником зондирующего сигнала СВЧ-интерферометра (выделен красным)

На фото: установка ПЛМ-М с приемником зондирующего сигнала СВЧ-интерферометра (выделен красным)

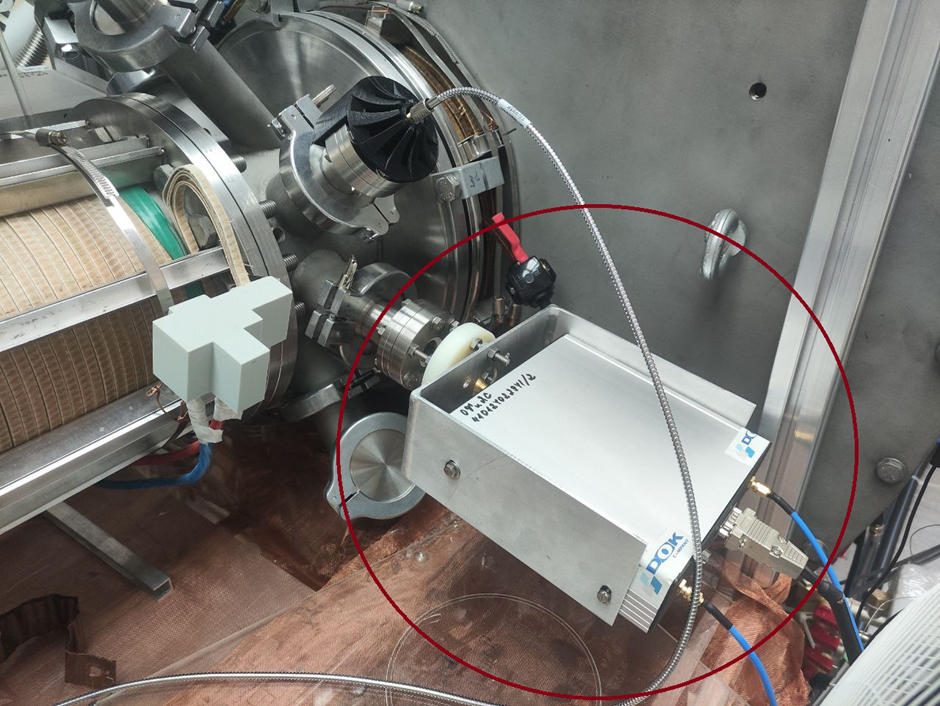

Фото: крупным планом приемник зондирующего сигнала интерферометра (выделен красным)

Фото: крупным планом приемник зондирующего сигнала интерферометра (выделен красным)

Одной из прикладных задач исследований плазмы в НИУ «МЭИ» является отработка физических процессов, связанных с развитием гражданской термоядерной энергетики, — в частности, исследование поведения плазмы и материалов в условиях, аналогичных пристеночной области термоядерных установок.

В перспективе такие исследования связаны с созданием материалов и диагностик для установок управляемого термоядерного синтеза — направления, которое рассматривается как потенциальный источник энергии на очень длительную перспективу. Это связано с тем, что один из ключевых компонентов топлива, дейтерий, может извлекаться из воды, а второй, тритий, предполагается нарабатывать из лития непосредственно в топливном цикле установки.

Экспериментальные установки, подобные ПЛМ-М, не являются термоядерными реакторами, но участвуют в решении важных задач для термоядерной энергетики: позволяют исследовать взаимодействие плазмы с материалами, изучать процессы в пристеночной области и отрабатывать диагностические методы, необходимые для контроля параметров плазмы в будущих термоядерных установках.

В этом контексте электронная плотность плазмы n_e — базовая величина, через которую определяется большая часть процессов в плазме: транспорт частиц и энергии, эффективность нагрева, взаимодействие с магнитным полем и стенками установки. Без количественного контроля плотности плазмы невозможно корректно интерпретировать результаты экспериментов и валидировать модели.

Установка ПЛМ-М (плазменный линейный мультикасп) представляет собой стационарную магнитную ловушку, предназначенную для генерации и удержания плазмы в квазистационарных режимах. В отличие от импульсных экспериментов, здесь реализуются длительные разряды — вплоть до нескольких часов непрерывной работы. Это принципиально меняет требования к диагностике: важна не только точность измерения, но и долговременная стабильность, устойчивость к дрейфам и воспроизводимость результатов.

Традиционные контактные методы, используемые на установке ПЛМ-М, дают локальную информацию и ограничены по применимости в ряде режимов. Поэтому для получения средне-интегральной электронной плотности вдоль хорды в состав установки был интегрирован СВЧ-интерферометр как бесконтактный метод, позволяющий связать измеряемый фазовый набег сигнала с интегральной плотностью электронов.

Принцип измерения плотности плазмы при зондировании СВЧ-излучением

Плазма — ионизованный газ, в котором свободные электроны определяют ее электромагнитные свойства. С точки зрения распространения электромагнитных волн, плазма является диспергирующей средой, показатель преломления которой зависит от электронной концентрации и частоты зондирующего излучения.

Для интерферометрии важно, что показатель преломления плазмы зависит как от электронной плотности, так и от частоты зондирующего излучения. Поэтому рабочую частоту выбирают выше частоты отсечки для ожидаемых режимов плазмы, но не чрезмерно высокой: по мере роста частоты фазовый отклик на заданную плотность уменьшается. Для установки ПЛМ-М разумный компромисс лежит в миллиметровом диапазоне около 100 ГГц.

Для поперечной электромагнитной волны в плазме фазовый набег относительно вакуума уменьшается. В результате фазовый сдвиг измерительного канала относительно опорного имеет отрицательный знак; в популярном объяснении можно сказать, что волна в плазме "обгоняет" волну в вакууме.

Метод СВЧ-интерферометрии основан на измерении фазового сдвига, который приобретает зондирующая волна, проходя сквозь плазму, по сравнению с опорной волной, распространяющейся вне плазмы.

Поэтому СВЧ-интерферометр работает с двумя когерентными каналами:

●       опорный сигнал, формируемый напрямую,
●       измерительный сигнал, проходящий через плазму.

Оба сигнала после гетеродинного преобразования приводятся к удобной промежуточной частоте (в данном приборе 5 МГц) и регистрируются синхронно. Дальше задача сводится к оценке разности фаз между этими двумя сигналами.

Физически измеряемая величина — это фазовый набег Δφ, накопленный волной при прохождении через плазму. Он связан со средне-интегральной электронной плотностью вдоль линии визирования:

Δφ ∝ ∫ n_e dl,

где n_e - локальная электронная плотность, а интеграл берется вдоль траектории распространения сигнала, то есть вдоль хорды.

Если не углубляться в формулы, важно понимать следующее: интерферометр не измеряет локальную плотность, а дает интегральную оценку по всей длине прохождения луча через плазму. Для получения пространственного профиля такие данные обычно комбинируются с другими диагностическими методами (например, зондовыми измерениями).

СВЧ-интерферометрия плазмы широко применяется на установках разных классов — от линейных ловушек до токамаков. Выбор между СВЧ- и лазерной интерферометрией определяется диапазоном плотностей, геометрией установки, требованиями к чувствительности и доступной компоновкой диагностического тракта. Для компактных плазменных установок миллиметровый диапазон во многих случаях оказывается практичным компромиссом между чувствительностью, габаритами и сложностью реализации.

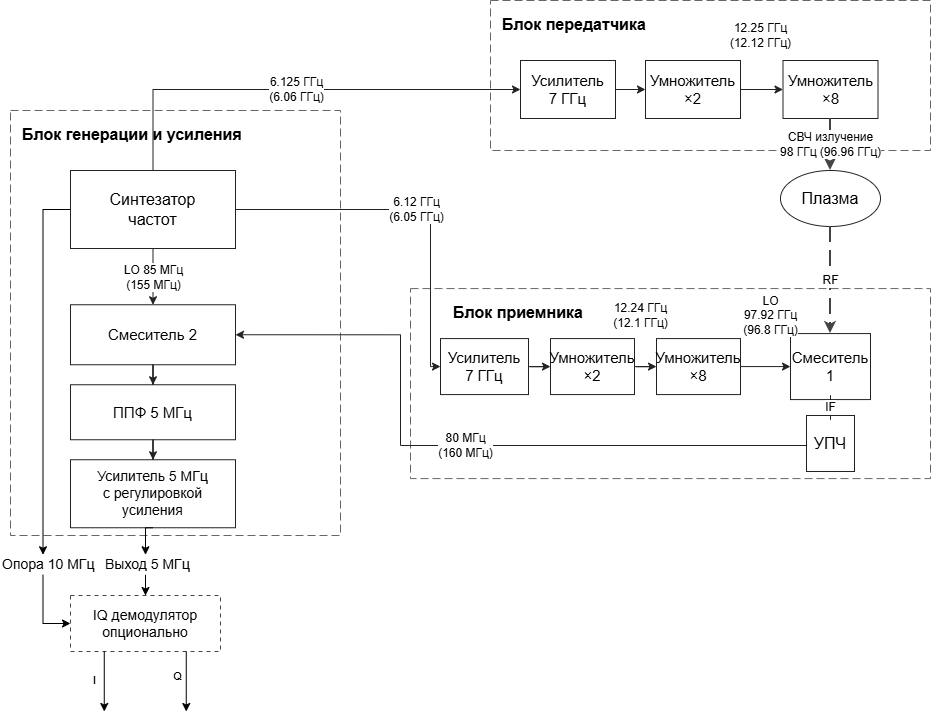

Рис. Блок-схема СВЧ-интерферометра

Рис. Блок-схема СВЧ-интерферометра

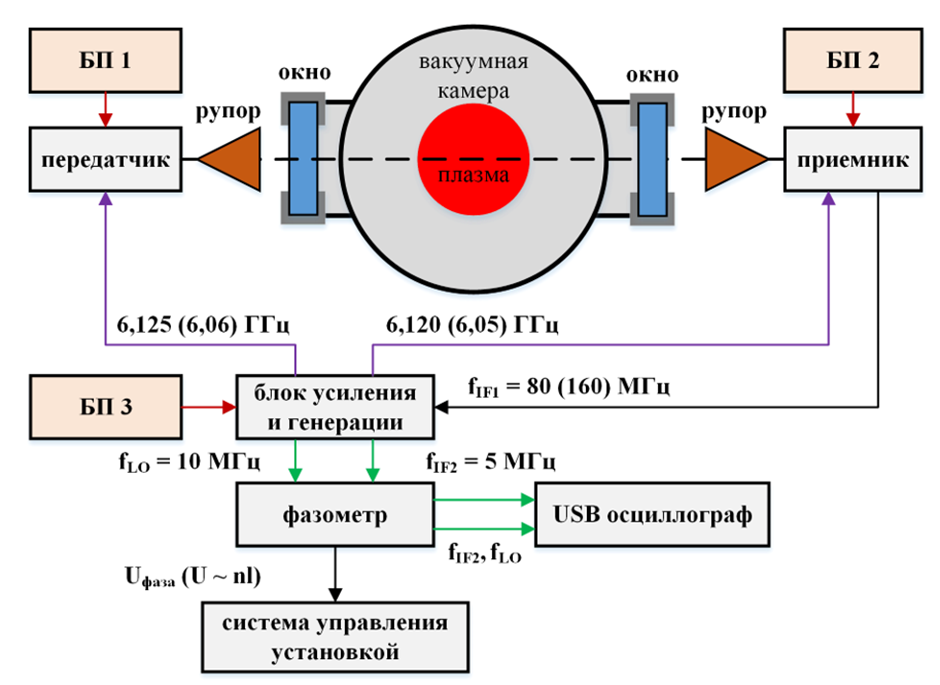

Рис. Наглядная диаграмма работы СВЧ-интерферометра (по материалам XXXII Международной научно-технической конференции "Радиоэлектроника, электротехника и энергетика")

Рис. Наглядная диаграмма работы СВЧ-интерферометра (по материалам XXXII Международной научно-технической конференции "Радиоэлектроника, электротехника и энергетика")

После прохождения сквозь плазму зондирующий сигнал преобразуется в промежуточную частоту. В данной конфигурации прибора используются две ступени преобразования: первая промежуточная частота составляет 80 или 160 МГц, вторая — 5 МГц; опорный сигнал — 10 МГц.

В составе прибора предусмотрен IQ-демодулятор, позволяющий получать синфазную и квадратурную составляющие сигнала. Такой подход потенциально упрощает постобработку и позволяет заметно уменьшить объем данных по сравнению с записью сырых сигналов. В текущей конфигурации установки оцифровка производится по сырым сигналам с помощью высокоскоростного АЦП "Регистратор USB-1402".

Параллельно применяется аппаратный фазометр на базе микросхемы AD8302, который преобразует сырые сигналы непосредственно в напряжение, пропорциональное фазовому сдвигу, а значит — и электронной плотности. Такой подход пригоден для управления технологическими процессами в режиме реального времени, хотя чувствительность аппаратного фазометра несколько ниже, чем при цифровой обработке сигнала.

Для цифрового восстановления фазы из зарегистрированных сигналов применяются два алгоритма. Первый основан на преобразовании Гильберта (подробнее описан в разделе ниже) и обеспечивает более высокую точность. Второй использует сравнение моментов пересечения нуля измерительным и опорным сигналами — он несколько уступает по точности, однако позволяет выявлять артефакты цифровой записи, такие как "выпадающие точки", возникающие при оцифровке больших объемов данных.

О переключении частоты зондирования

Нагрев плазмы в установке ПЛМ-М производится при помощи геликонной ВЧ-антенны. Передатчик и приемник интерферометра установлены на второй диагностической линии, проходящих через рабочую область плазмы.

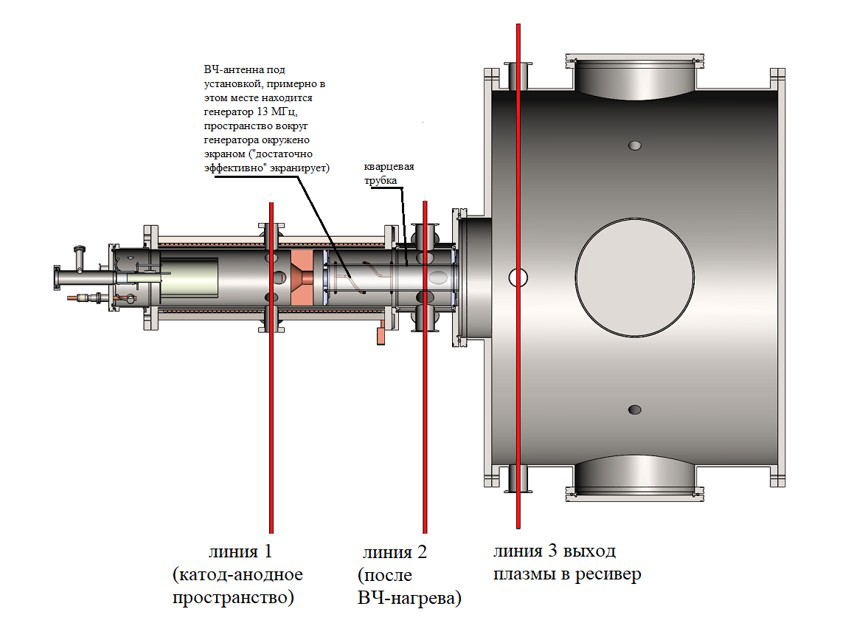

Рис. Диагностические линии установки ПЛМ-М, на которой размещены передатчик и приемник интерферометра

Рис. Диагностические линии установки ПЛМ-М, на которой размещены передатчик и приемник интерферометра

В конструкции прибора предусмотрено переключение рабочей частоты интерферометра с 98 ГГц на 96.96 ГГц. Это сделано для оценки температурного паразитного эффекта: в ходе длительной работы элементы установки нагреваются, и расстояние между передатчиком и приемником может незначительно изменяться - на доли миллиметра. Такие механические изменения вносят дополнительный фазовый сдвиг, не связанный с плазмой. Переключение частоты помогает отделить этот вклад от полезного сигнала при последующей обработке.

О восстановлении фазы через преобразование Гильберта

Как уже говорилось выше, экспериментальный сигнал представляет собой две синусоиды на частоте 5 МГц. Первый сигнал не взаимодействует с плазмой, второй сигнал проходит сквозь плазму, вследствие чего его фаза сдвигается относительно первого сигнала.

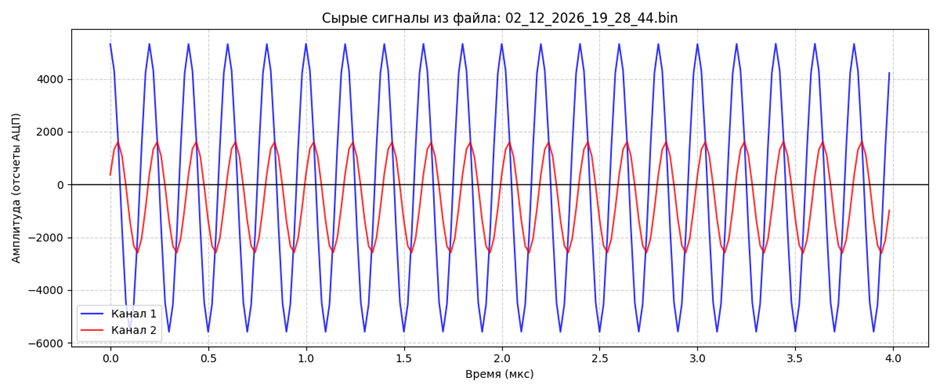

Рис. Измерительный и опорный каналы на частоте 5 МГц

Рис. Измерительный и опорный каналы на частоте 5 МГц

Ключевая вычислительная задача - извлечение мгновенной фазы φ(t) из зарегистрированного интерференционного сигнала S(t). Прямое применение арктангенса к сигналу ненадежно из-за неопределенности знака и дрейфа амплитуды.

Более точный метод основан на построении аналитического сигнала:

Z(t) = S(t) + i H[S(t)] = A(t)exp{iφ(t)}

где H[S(t)] - преобразование Гильберта сигнала S(t), представляющее собой сдвиг всех спектральных компонент на -90°. Мгновенная фаза вычисляется как:

φ(t) = arg(Z(t)) = arctan(H[S(t)] / S(t))

Этот подход позволяет корректно отслеживать направление изменения фазы (нарастание или убывание плотности), подавлять низкочастотный дрейф амплитуды и обрабатывать сигналы с неполными периодами. Метод особенно ценен при быстрых переходных процессах в плазме, когда плотность меняется за доли миллисекунды.

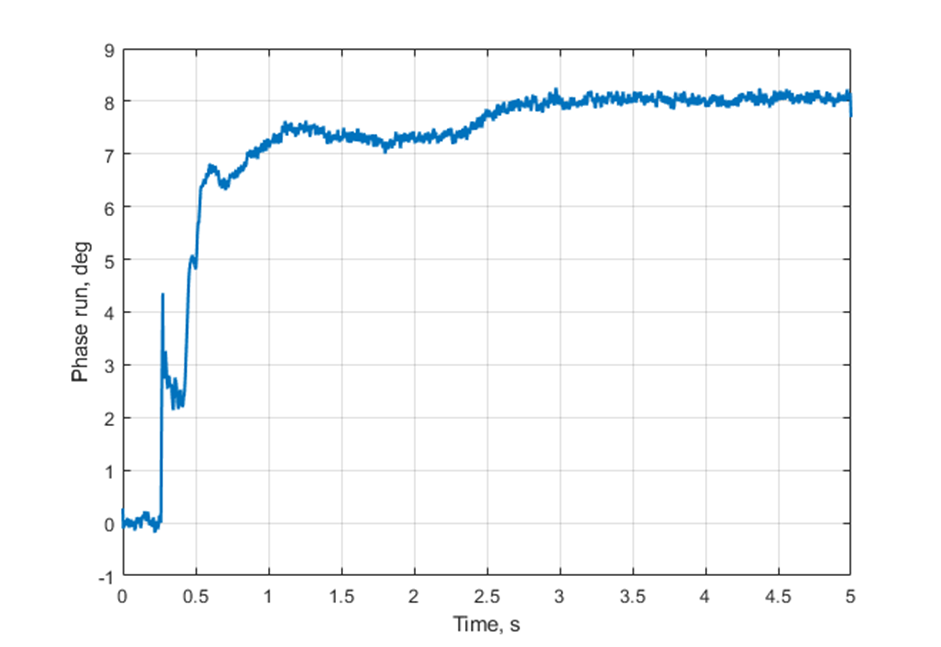

Рис. Пример зависимости измеренной фазы от времени в ходе разряда

Рис. Пример зависимости измеренной фазы от времени в ходе разряда

Интерпретация результатов и технические особенности реализации проекта

Интерферометр дает среднеинтегральную (хордовую) электронную концентрацию вдоль линии зондирования. Для восстановления пространственного профиля n_e(r) необходимо либо применять томографические методы (зондирование по нескольким хордам с последующим обращением преобразования Абеля для осесимметричных плазмоидов), либо комбинировать данные интерферометра с локальными зондовыми измерениями — как это делается в установке ПЛМ-М.

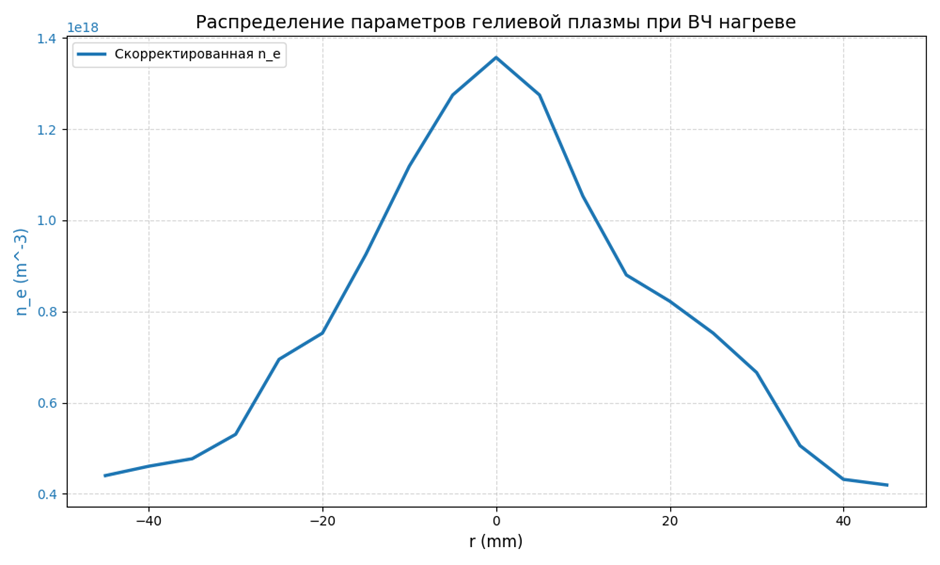

Рис. Плотность плазмы с привлечением зондовых измерений к данным о среднеинтегральной плотности

Рис. Плотность плазмы с привлечением зондовых измерений к данным о среднеинтегральной плотности

В отзыве от НИУ "МЭИ" отмечается, что СВЧ-интерферометр стабильно работает в реальных экспериментальных условиях: при длительных разрядах, больших объемах данных и в присутствии внешних возмущений.

Заключение

СВЧ-интерферометрия — зрелый бесконтактный метод диагностики плазмы, который применяется там, где требуется надежно отслеживать изменение интегральной электронной плотности без внесения возмущений в разряд. В ее основе лежит зависимость показателя преломления плазмы от электронной концентрации.

Измеряемый фазовый сдвиг зондирующей волны связан с интегральной электронной концентрацией вдоль хорды, а современные алгоритмы обработки сигнала позволяют получать устойчивые данные о динамике плотности плазмы во времени. Для установки ПЛМ-М это особенно важно из-за длительных разрядов, больших объемов данных и требований к долговременной стабильности измерений.

В Центре мм-волновых технологий «ДОК» собраны компетенции и накоплен конструкторско-производственном опыт, позволяющий изготавливать особо сложные измерительные системы с мм-волновыми и суб-мм рабочими частотами до 300 ГГц.

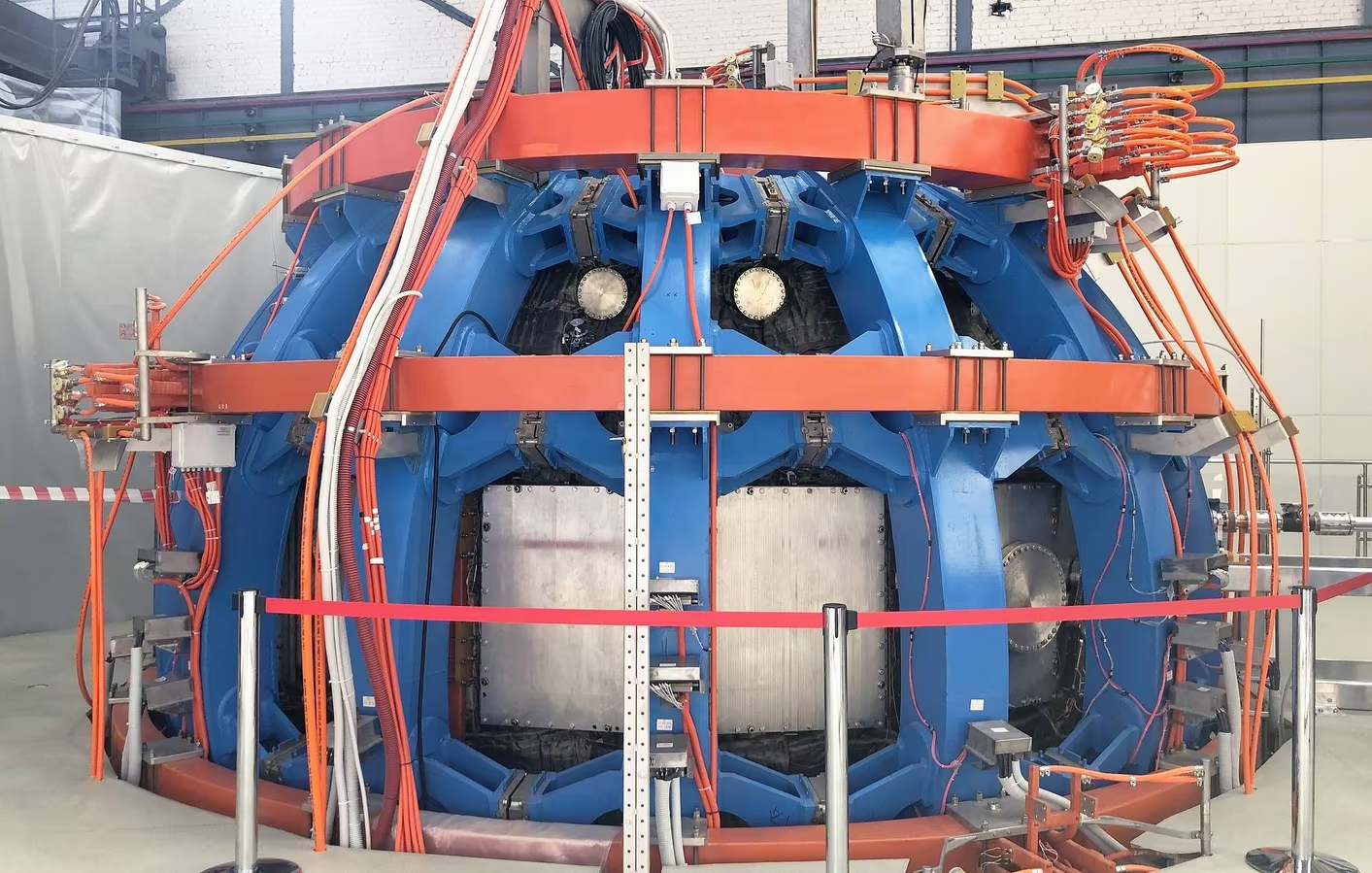

Фото: Юлия Бубнова/ТАСС

Фото: Юлия Бубнова/ТАСС

Какие проекты впереди? В работе у команды ДОК находится развитие проекта мультиканального СВЧ-интерферометра для новейшего российского токамака Т-15МД в Курчатовском интитуте.
Эта интерферометрическая диагностика токамака Т-15МД в Курчатовском институте также опирается на разработки ДОК в области СВЧ- и мм-волновой интерферометрии.

В случае Т-15МД задача интерферометрии сложнее: электронная плотность значительно плазмы выше, соответственно выше и плазменная частота, поэтому для зондирования требуются более высокие рабочие частоты. Это предъявляет более жесткие требования к СВЧ-тракту.

Справка с сайта института: Т-15МД — крупнейший в России диверторный токамак, запущенный в энергетическую эксплуатацию в 2023 году, отличительной его особенностью является низкое аспектное отношение (А=2,2) при высоком тороидальном магнитном поле (BT=2 Т). Основные направления деятельности установки Т-15МД связаны с развитием термоядерных исследований магнитного удержания плазмы в установках токамак как в направлении создания гибридного реактора, так и в направлении «чистого» термояда.

По готовности следующего этапа разработки СВЧ-интерферометра, надеемся получить разрешение от Курчатовского института и рассказать об этом проекте на Хабре.
