Насколько SpaceX сбила цены запусков ракет

в 15:11, , рубрики: ariane 5, arianespace, ULA, будущее здесь, Илон Маск, космонавтика, космос, Научно-популярное, ракета, Ракета-носитель, роскосмос

Недавно Илон Маск в Твиттере язъвительно заявил, что запуски SpaceX настолько дешевле, нежели услуги Boeing/Lockheed, что на разницу можно построить спутник.

В 2014 году счетная палата выпустила отчет об оценке стоимости програм ВВС США по запуску секретных спутников, которые запускались исключительно компанией ULA.
Из-за недостатка прозрачности в ценообразовании было трудно сопоставить ценники с предложением от SpaceX.

Правительство платит ULA фиксированную сумму, вне зависимости от того какая ракета была использована при запуске — будь то Atlas V, Delta IV, или Delta IV Heavy. Помимо этого существует контракт EELV Launch Capability (ELC), по которому ULA получает $860 миллионов долларов ежегодно, для обеспечения доступа к космосу, даже если не было запусков. Также суммарно ULA получили $5 миллиардов на другие расходы, связанные с оборудованием для поизводства ракет.

Монополия ULA закончилась, когда SpaceX начал бороться за запуски полезной нагрузки для национальной безопасности. Первый запуск был осуществлен в мае этого года, по заказу Национального Разведывательного Управления, в виде секретного спутника NROL-76. По оценке правительства, при непосредственном сравнении с ULA, стоимость запусков SpaceX значительно ниже.

Например, 14 месяцев назад ВВС США заключили контракт со SpaceX на сумму $83 миллиона для запуска спутника GPS 3, а в марте 2017 был выигран еще один контракт на запуск другого спутника GPS 3 стоимостью $96.5 миллионов. Это полная стоимость запуска, которую заплатит правительство и это не идет ни в какое сравнение с $422 миллионами за единичный пуск, которые заложены в бюджет ВВС на 2020 год.

Чем ответят конкуренты?

Далее мы рассмотрим, как поменялась и поменяется стоимость запусков у конкурентов Falcon 9, какие шаги собираются предпринять участники рынка пусковых услуг, чтобы не потерять свое место под солнцем.

Blue Origin

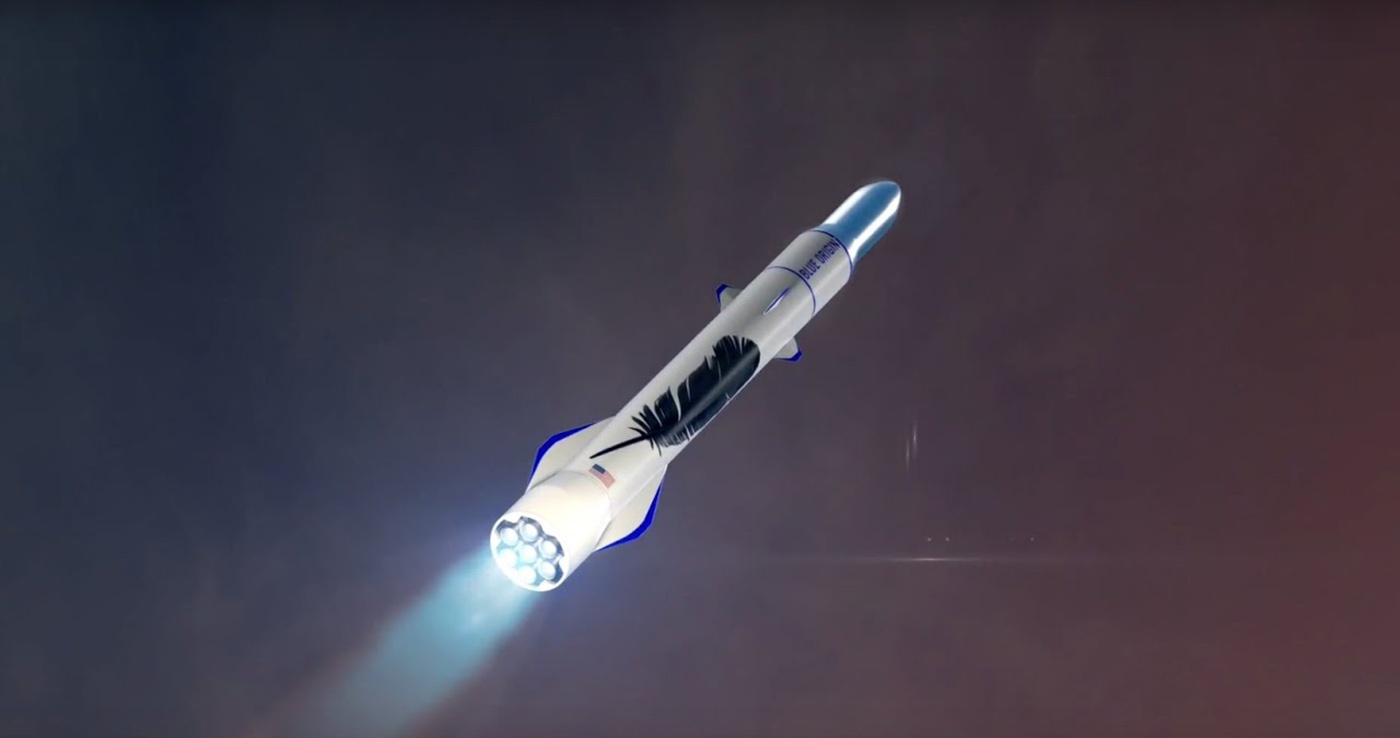

РН New Glenn. Источник: Blue Origin

Цель основателя компании Джеффа Безоса отнюдь не прибыль от запусков коммерческих спутников, а предоставление возможности миллионам людей жить и работать в космосе, также он не имеет амбиций для запуска правительственных и военных спутников и планирует дишь поставлять свои двигатели BE-4 для новой ракеты-носителя (РН) ULA Vulcan. Ракетный двигатель BE-4, работающий на смеси жидкого кислорода и сжиженного природного газа, начал разрабатываться в 2011 и на разработку уже потрачено более $1 млрд. Тяга BE-4 по просьбе ULA была увеличена до 550тс.
Этот же двигатель планируется использовать на первой ступени новой ракеты Blue Origin New Glenn и первый пуск будет осуществлен не ранее 2020. Цена запуска New Glenn (NG) пока не известна, но можно ожидать, что стоимость будет сравнима с Falcon 9, а грузоподъемность составит 13 тонн на гео-переходную орбиту (ГПО).
Учитывая опыт суборбитальных запусков системы вертикального взлета и посадки New Shepard, когда одна и та же ступень была запущена 5 раз без существенных модификаций, этот опыт позволит в течении нескольких лет после первого запуска NG отработать посадку первых ступеней.

ULA

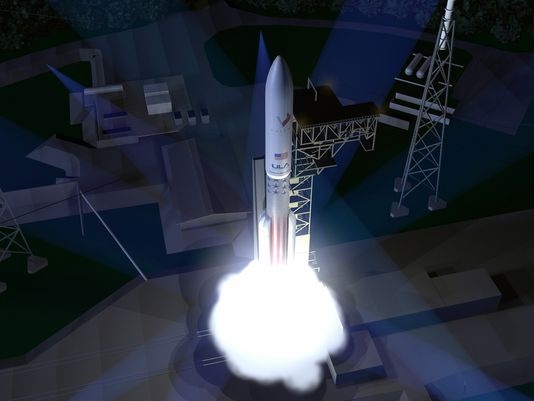

Ракета-носитель Vulcan. Источник: ULA

Цена запуска для правительственных и коммерческих нагрузок сильно отличается. Давление Маска на слушаниях, с предложением запретить летать на российских РД-180 для РН Atlas 5 и оставить совсем невыгодную Delta IV, дали свои плоды. От двигателя решили отказаться и выделили значительные средства на создание замены. ULA при выборе двигателя для своего нового РН Vulcan, между AR1 и BE-4, склонились в пользу второго. AR1 отстает в разработке на несколько лет, не подразумевает многоразового использования, а также компания-разработчик рассчитывает в основном на государственные средства, в отличии частного BE-4.

Cхема спасения двигателей первой ступени SMART. Источник: ULA

Компанией ULA была представлена концепция спасения двигателей первой ступени и авионики SMART (Sensible, Modular, Autonomous Return Technology). Двигатели отделяются от ускорителя, после разделения первой и второй ступени. Раскрывается надувная защита, которая способствует замедлению падения блока двигателей ниже сверхзвуковой скорости и далее, спускаемый на парашютах блок, спасают вертолетом в воздухе.
Без увеличения частоты пусков, компания не видит целесообразности в многоразовости. Общая экономия составит до 30 процентов, но потребуются значительные средства на разработку технологии. ULA будет двигаться в этом направлении, однако первый тестовый полет состоится не ранее 2024 года.

В связи с шумихой вокруг цен на запуски, ULA создала сайт-конструктор ракеты Atlas 5 — rocketbuilder.com. Заявлено, что легкая ракета стоит $109 млн, а самая тяжелая с пятью ускорителями, способная вывести на ГПО 8856 кг, $157 млн. Косвенно о высокой цене запусков может говорить то, что с 2010 года из 52 пусков, только 4 были коммерческими. CEO ULA Тори Бруно подчеркнул, что всего за несколько лет удалось снизить минимальный ценник со $191 млн до $109 млн.

European Space Agency (ESA)

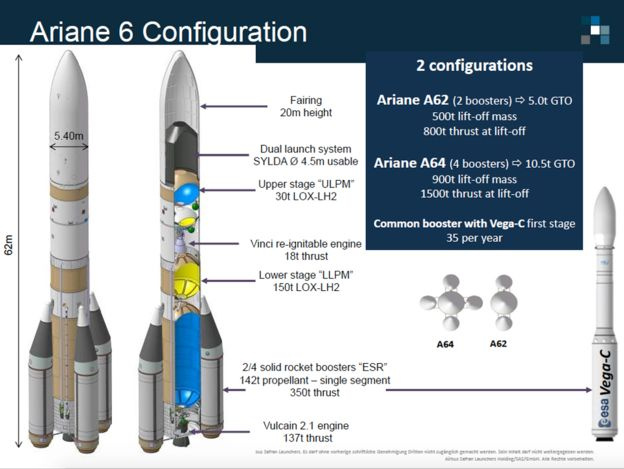

РН Ariane 6. Источник: Airbus Safran Launchers (ASL)

Европейское космическое агенство сейчас использует для пусков ракеты-носители Vega и Ariane 5, компоненты которых производятся в целом списке стран ЕС и довольно шедро субсидируются. При этом коммерческий пуск Ariane 5 стоит $180-240 млн, но запускает 2 тяжелых спутника за раз (суммарно 10 тонн), за счет чего имеет большой спрос на рынке.
Дизайн Ariane 6, которая является наследницей действующей Ariane 5, был представлен в 2012 с запланированым первым пуском в 2020. Первоначально дизайн представлял 3 твердотопливных ускорителя на первой ступени и один на второй ступени для вывода 6500 кг на ГПО. Разработку спонсировало ESA (проект был оценен в 4 млрд евро — теперь снижен до 2.4 млрд евро), а главным подрядчиком выбран Airbas Safran Launchers (ASL). В последствии дизайн был пересмотрен в пользу большей ценовой эффективности, ввиду экспансии SpaceX, которая непосредственно конкурирует за коммерческие запуски. Финальный дизайн предполагает 2 версии: Ariane A62 и Ariane A64 c двумя и четырьмя твердотопливными ускорителями. Цена и полезная нагрузка на ГПО соответственно 5000 кг за 75 млн евро и 10500кг за 90 млн евро. Снижение стоимости пуска должно произойти благодаря и реорганизации производств, сокращении кол-ва персонала на 30% с 8000 человек, использовании 3D-печати и отказа от вертикальной сборки. Ракета будет собираться горизонтально в Ле Мирабо, после чего транспортироваться во Французскую Гвиану для интеграции ускорителей и полезной нагрузки. Планируется выйти на график 11-12 пусков в год до 2023.

ESA выделила первый транш в 80 млн евро на создание нового ракетного двигателя многократного использования Prometeus, работающего на топливной паре метан + жидкий кислород. Стоимость одного двигателя составит 1 млн евро — лишь десятая часть стоимости нынешнего водородного двигателя первой ступени Vulсain 2 для РН Ariane 5. Огневые испытания начнутся в 2020 с первым полетом в 2030.

Роскосмос

Цена "Протона" менялась в зависимости от конъюктуры рынка, чтобы оставаться конкурентным носителем. Так в 2014 году стоимость составляла $115 миллионов, сейчас же снижена до $70 млн, как оппозиция РН Falcon 9 с фиксированной ценой $62.5 млн.
Несмотря на то, что "Протон" будет летать до 2025 года, было решено создать к 2020 более дешевые модификации Proton Medium и Proton Light. Принято решение удлинить баки первой и третей ступеней и полностью избавиться от второй. В результате полезная нагрузка на ГПО будет сопоставима с Falcon 9. Руководство Центра им. Хруничева считает, что себестоимость ракеты удастся снизить на 25% по сравнению с РН "Протон-М", что приблизит стоимость запуска к $50-55 млн.

Сравнение модификаций "Протон". Источник: ILS

После разрыва отношений с ЮжМаш разрабатывается в рамках ОКР "Феникс" замена средней РН "Зенит", которая имела самую низкую цену запуска в своей весовой категории и которой, возможно, вдохновлялся Илон Маск. Новый РН Союз-5, он же "Сункар" будет использовать стартовые столы Зенита, как на Байконуре, так и на плавучей платформе Sea Launnch. Летные испытания "Сункара" должны начаться в 2024 году, говорится в документах "Роскосмоса". А уже в 2025 году планируется начать коммерческую эксплуатацию "Сункара". В одном из интервью Илон Маск рассказал, что его любимая ракета после Falcon 9 (в переводе "сокол") это "Зенит". Сункар переводится с казахского как "сокол". Совпадение?

Что насчет многоразовых систем? РН "Россиянка" был представлен в 2007 году.Особеностью проекта является возвращение и приземление первой ступени с многократным включением штатных двигателей. ГРЦ им. Макеева, как основной испольтель, должен был изготовить демонстратор сверхлегкой ракеты-носителя с многоразовой первой ступенью. Работы планировали выполнить по техническому заданию ЦНИИМАШ в 2016 году.
12 декабря 2011 года ГРЦ им. Макеева представил РН "Россиянка" на конкурсе Роскосмоса по разработке Многоразовой ракетно-космической системы (МРКС) первого этапа. Однако по итогам конкурса заказ на разработку МРКС получил ГКНПЦ им. Хруничева с проектом "Байкал-Ангара".
Демонстратор не был изготовлен. Планируется провести проектно-поисковые исследования по РН с многоразовыми первыми ступенями. Результатом будет разработка технических предложений и проект концепции развития российской системы средств выведения до 2035 года.

Кислородно-водородный двигатель РД0162Д2А. Источник: Роскосмос

В рамках той же программы МРКС разрабатывается Кислородно-водородный двигатель РД0162Д2А тягой 85 тонн Воронежским Конструкторским бюро химавтоматики. В 2016 году было объявлено о выделении 800 миллионов рублей. Контракт расчитан на 3 года с продолжением. В перспективе создание маршевых двигателей тягой до 200 тонн для МРКС. В декабре того же года состоялись успешные испытания двигателя-демонстратора. Было проведено 10 включений двигателя.

JAXA

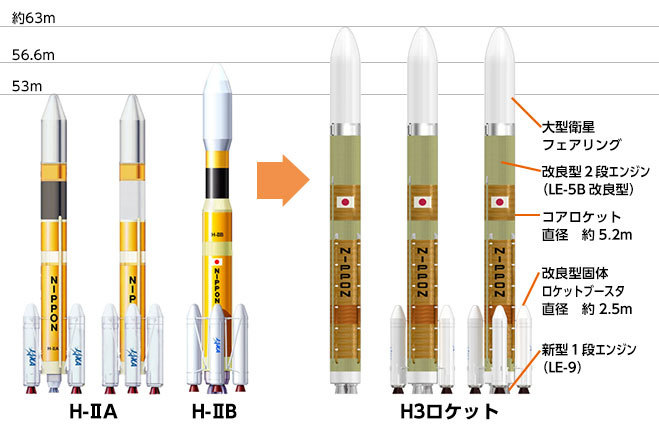

Японское космическое агенство (JAXA) в 2014 году заключило контракт с Mitsubishi Heavy Industries (MHI) на создание ракет-носителей нового поколения H-3 c первым запуском в 2020 году, которая представляет собой 2 кислородно-водородные ступени и до четырех твертотопливных ускорителей. На первую ступень установят 2 или 3 двигателя LE-9, в зависимости от конфигурации, с тягой 1470 кН каждый и удельным импульсом 426 секунд. Максимальная полезная нагрузка на ГПО составит 6.5 тонн, а самая легкая конфигурация рассчитана на доставку 4х тонн на солнечно-синхронную орбиту с ориентировочной стоимостью 5 млрд йен ($44 млн) в 2015 году.
Также, уже в течении трех лет ведется работа для того, чтобы снизить в 2 раза стоимось пусков, по сравнению с текущей РН H-2A и вместе с тем увеличить число пусков в два раза до 8 в год. Новые слоты пусков будут направлены на использование запусков коммерческих спутников. Первый коммерческий запуск был совершен в ноябре 2015, когда РН H2-A вывел на орбиту Канадский телекоммуникацонный спутник Telstar 12 Vantage. Еще 2 запуска запланированы на 2018 и 2020.

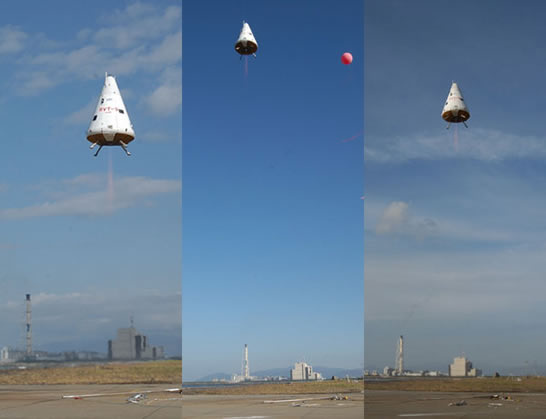

RVT в полете. Источник: ISAS

Примечательно, что с 1998 до 2003 JAXA проводила исследования многоразовых систем вертикального взлета и посадки в рамках проекта Reusable Vehicle Testing (RVT) силами Institute of Space and Astronautical Science (ISAS) в Noshiro Rocket Testing Center на севере Японии. Было построено 4 тестовых образца для наземных и летных испытаний. Образцы получили множество улучшений: аэродинамическую оболочку, система контроля положения с применением азота, композитные баки для хранения водорода и кислорода, систему навигации GPS и возможность повторного запуска двигателя в полете. В полете достигнута высота 42 метра и точность посадки составила 5 см. Все наработки предлагалось применить для следующего поколения, способного вывести полезную нагрузку 100кг на высоту 100км. Несмотря на перспективность технологий, проект закрыли. Информация о том будет ли JAXA копировать подход SpaceX или поднимать свои старые наработки отсутствует, хотя сейчас это становится актуально как никогда.

Итоги

Реакция оппонентов SpaceX несколько запоздалая, что можно объяснить консервативностью космической отрасли. К 2020-2021 много решений отправится в полет: здесь Протон Лайт, Vulcan (ULA), New Glenn (Blue Origin) и Ariane 6 (Arianespace). Это будут более экономически эффективные носители, но SpaceX не сидит сложа руки. Компания совершила 10 пусков в этом году и собирается осуществить еще 12, а в 2019 в планах 52 пуска, немыслимая цифра. Планка руководством устанавливается высоко и часто не достигается, но их увереность можно объяснить: в конце года в полет отправится Falcon 9 Block 5, который спроектирован так, что первую ступень можно будет запускать 10 раз с минимальным обслуживанием и без замены существенных узлов. Также в 2018 году обещают добиться спасения головного обтекателя, стоимость которого оценивается в $5-6 млн. Первый повторный запуск использованой первой ступени уже обошелся в половину стоимости постройки новой, хотя для покорения рынка на первый план выходит не стоимость ракеты-носителя, а её доступность для пуска нагрузки. Даже при однократном повторном запуске первой ступени парк доступных носителей увеличивается в 2 раза. Сейчас у SpaceX более 50 заказов в манифесте запусков, у конкурентов ближайшие 2-3 года все расписано — то что происходит сейчас, будет иметь последствия лишь через несколько лет. Но уже сейчас можно сказать, что при отсутствии аварий Falcon 9, SpaceX захватит большую часть рынка коммерческих пусков.

Автор: Nordosten
