Моделизм это огромный пласт людей и направлений: начиная историческим моделированием миниатюр, заканчивая действующими радиоуправляемыми моделями техники. Моделизм это серьезный спорт, со своими правилами, соревнованиями и традициями.

Насколько же такая новая и не всем доступная (пока) технология 3d-печати применима в рамках моделизма?

Моделизм делится на две большие группы: стендовый моделизм и постройка действующих моделей. В ходе подготовки данной статьи было опрошено множество людей, профессионально занимающихся моделизмом во всем его разнообразии.

Самое удивительное, что мнения, касаемо 3d печати, резко разделились, поэтому давайте разбираться в этом вопросе более детально.

Архитектурные макеты

3D-печать как инструмент в макетировании и моделизме - 2

С появлением современных CAD систем и технологии 3d печати, архитекторы с удовольствием откинули в стороны ватманы и клей. Данная технология прижилась здесь идеально. Теперь нет необходимости корпеть над бумажными чертежами, а имея уже подготовленную трехмерную модель, отправить ее на печать не составляет никаких проблем.

“В университете уже давно все проектируют в AutoCad или подобных системах, а купив принтер, у меня освобождается огромное количество времени, которое я могу потратить на что угодно. Хотя иногда, заказчики макетов просят, чтобы он был сделан именно из бумаги, но такое бывает не часто, главное результат “ — рассказал нам один из студентов архитекторов.

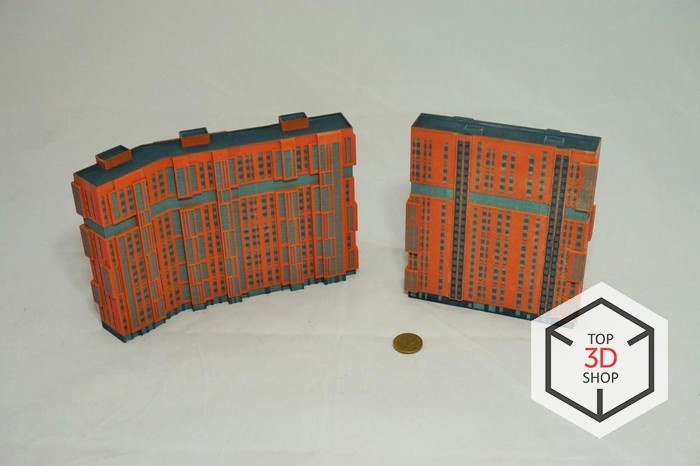

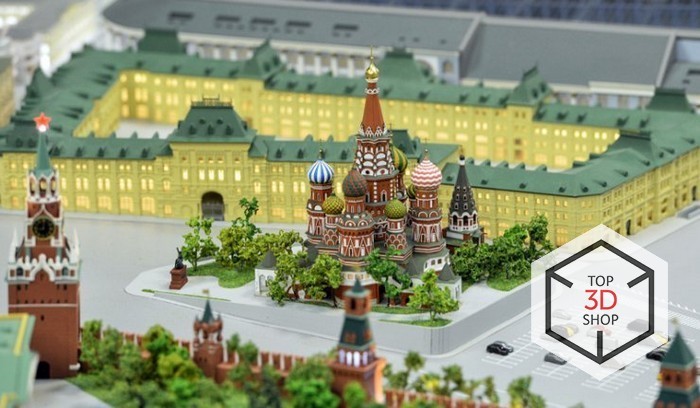

По нашему опыту, используя 3D принтер можно добиться ускорения работ, например сразу распечатать целый сегмент здания со всеми подробностями, в том числе и сразу в цвете, используя принтеры, особенно порошковые можно печатать очень сложные формы — все что вы сможете смоделировать в компьютере.

3D-печать как инструмент в макетировании и моделизме - 3

С другой стороны если у вас простой макет который требует большого числа похожих элементов, несложной формы их можно поставить на FDM принтер и печатать в больших количествах ни на что не отвлекаясь.

3D-печать как инструмент в макетировании и моделизме - 4
3D-печать как инструмент в макетировании и моделизме - 5

Но в печати есть и недостатки, прежде всего качество поверхности, предметы из порошкового материала имеют шагрень, а цветопередача на принтерах печатающих цветом не очень высока, и пропечатать например небольшую надпись будет довольно сложно, хотя сейчас эта проблема решается появлением полноцветных 3D принтеров печатающих бумагой, где точность печати и цветопередачи достаточна высокая.

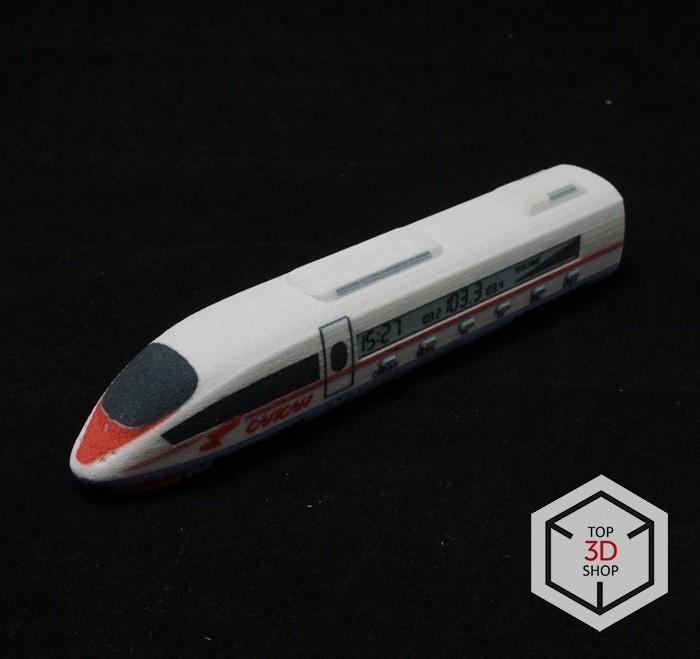

3D-печать как инструмент в макетировании и моделизме - 6

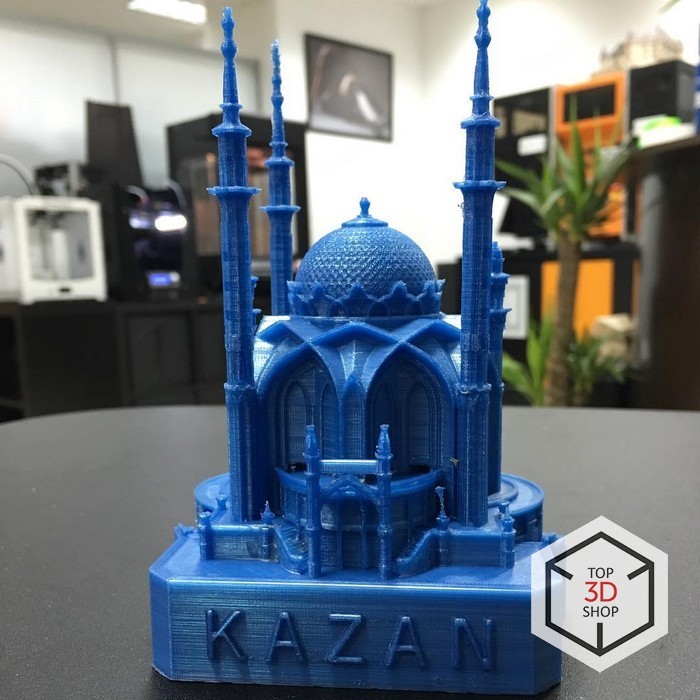

Изделия из FDM принтера отличаются слоистостью поверхности и им требуется постобработка, шлифовка и грунтовка.Так же многое упирается в точность печати, например при печати копии здания в масштабе, все его элементы сильно уменьшаются и не всегда их можно пропечатать, хотя тут могут помочь фотополимерные принтеры, но они отличаются дороговизной материала.

Преимущества: cкорость, дешевизна материала в некоторых технологиях
Недостатки: требование постобработки, недостаточная точность печати

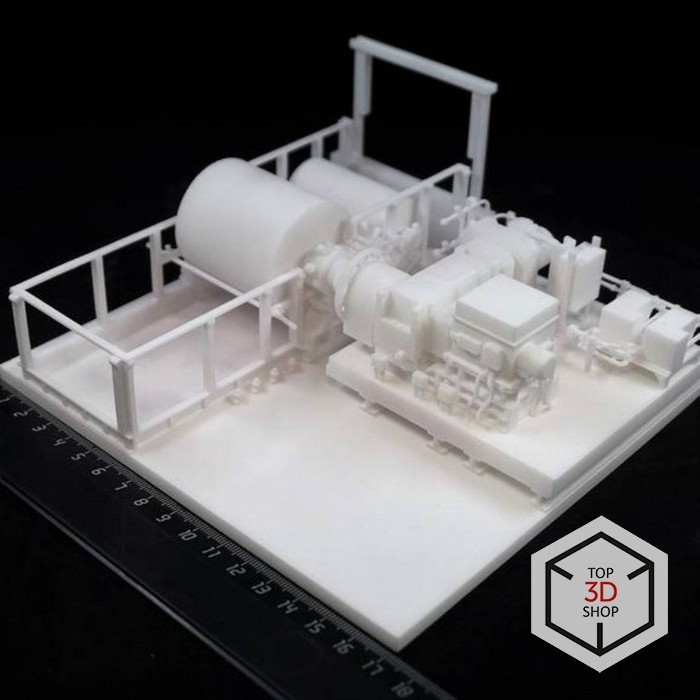

3D-печать как инструмент в макетировании и моделизме - 7

Какие макеты можно делать с помощью 3D-печати?

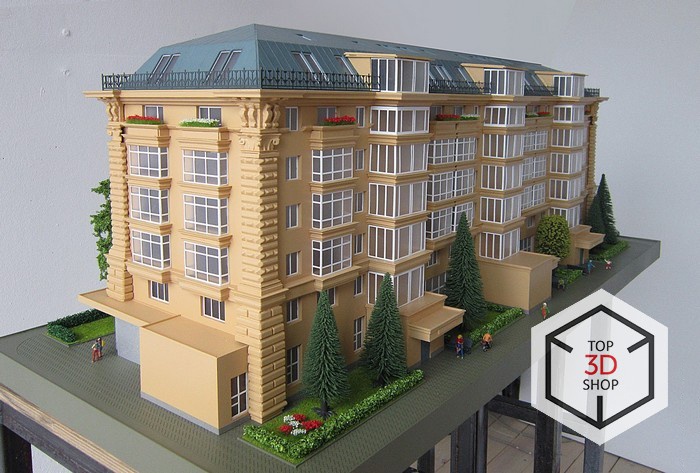

3D-печать как инструмент в макетировании и моделизме - 8
3D-печать как инструмент в макетировании и моделизме - 9

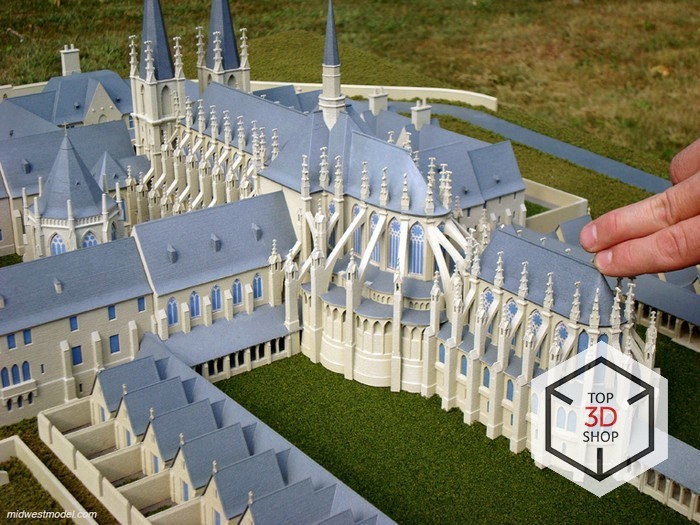

3D-печать как инструмент в макетировании и моделизме - 10
3D-печать как инструмент в макетировании и моделизме - 11

Исторические и игровые миниатюры

3D-печать как инструмент в макетировании и моделизме - 12

Создание миниатюр так же довольно востребовано в моделизме, например при создании макета какой-либо улицы или здания часто требуются фигурки людей или миниатюрные лавочки, это все можно быстро и точно пропечатать на фотополимерном принтере. При наличии своего принтера это выходит дешевле чем заказывать уже готовые отливки.

3D-печать как инструмент в макетировании и моделизме - 13

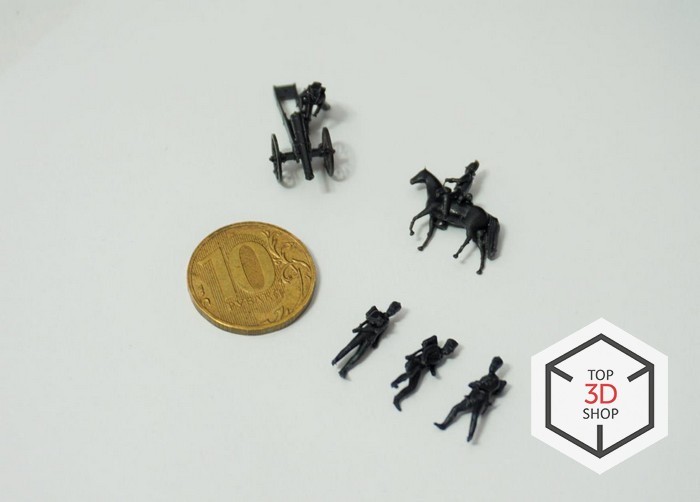

Так же, 3D печать является замечательным выходом если вам нужна небольшая серия фигур на уникальный проект, нужны лишь цифровые модели нужных фигур и вы можете распечатать всю партию в течении дня, тогда как изготовление этих фигурок вырезая например их из воска и затем отливая займет значительно больше времени и затрат ресурсов.

3D-печать как инструмент в макетировании и моделизме - 14

Но нужно помнить что фотополимерные изделия после печати требуют постобработки, промывки и дополнительного отвержения, это все не сложно, но занимает время, к тому же большинство высокоточных материалов для 3D печати довольно хрупкие, в отличие от покупных миниатюр, которые чаще всего льются из более прочных пластиков.

Преимущества: скорость, дешевизна, возможность изготовления уникального изделия.
Недостатки:хрупкость изделия, требование постобработки, требование хорошей 3D модели

В данном виде моделизма основной упор делается на покраску и оформление моделей. Многие из них по праву можно назвать произведениями искусства. Казалось бы, все уже придумано до нас, миниатюры и фигурки уже много лет продаются разными фирмами, выбирай и раскрашивай. Увы для России мы сталкиваемся с одной серьезной проблемой, практически все высокодетализированные модели импортные (Германия и США), и в каталогах отсутствуют модели Российской техники и миниатюры русских солдат и т.д.

3D-печать как инструмент в макетировании и моделизме - 15

Стендовый моделизм военной техники

3D-печать как инструмент в макетировании и моделизме - 16

И здесь мы приходим к первому противоречию интересов. Дело в том, что понятие стендового моделизма подразумевает создание не действующих моделей, максимально приближенных (визуально) к оригиналу. И если создается модель старинного парусника, то применение пластика категорически неприемлемо профессионалами.

3D-печать как инструмент в макетировании и моделизме - 17

Чаще всего такие модели делаются полностью вручную, выверяя каждый шпангоут, подгоняя все детали друг к другу. По сути в этом и состоит вся суть данного хобби. Хотя в данном случае иногда используют фрезерные ЧПУ станки.

3D-печать как инструмент в макетировании и моделизме - 18

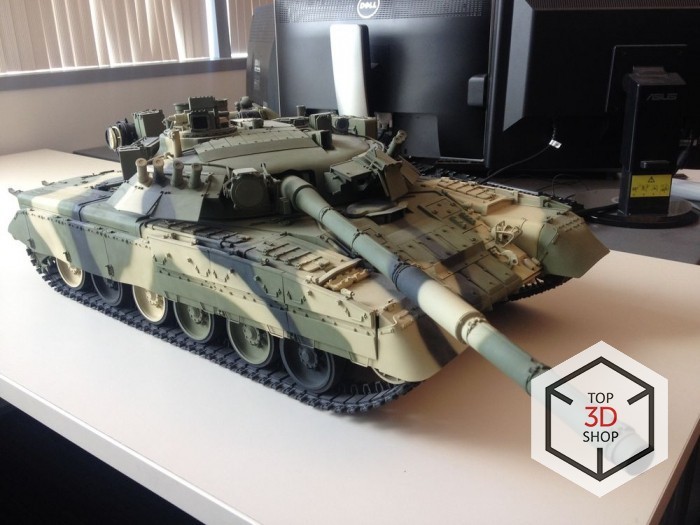

Но если отойти в сторону и взглянуть на создание моделей современной техники, то здесь уже допускается применять любые материалы, начиная с классических для моделизма материалов: фанера, пенопласт, листовой пластик (даже коробки от доширака идут в ход), стеклотекстолит и т.д.

В данном случае применение 3D принтеров является находкой. Главное подобрать подходящий принтер под нужный масштаб.

К примеру для моделей масштаба 1:32 идеально бы подошел принтер Prism Pro или Hercules с областями печати.

А для маленьких и детализированных моделей масштаба 1:100 и крупнее (больше масштаб, меньше габарит) хорошо подходят фотополимерные принтеры, такие как: Formlabs.

Но не стоит забывать об одном недостатке 3D печати, которой обладают практически все доступные принтеры – видимость слоев или другими словами полосатость модели, после печати приходится убирать эту фактуру, хотя на хороших принтерах достаточно одного слоя краски или грунта, чтобы полностью сгладить модель.

Действующие модели

Общаясь с людьми, увлеченными данным хобби мы с удивлением узнали, что 3D принтеры многими используется, но далеко не во всех моделях.

3D-печать как инструмент в макетировании и моделизме - 19

Действующие модели часто оснащаются мощными силовыми агрегатами, навороченной электроникой, говоря о скоростных моделях судов, практически всех моделях автомобилей (монстры, трагги, багги, траки, шорт-корсы, ралли, триалы, трофи), подводных лодках и авиамоделях (в том числе и на реактивной тяге) материалы, доступные для 3D печати не могут выдержать таких колоссальных нагрузок, либо не соответствуют требованиям по соотношению прочности к массе или герметичности.

3D-печать как инструмент в макетировании и моделизме - 20

Поэтому допускается лишь изготавливать декоративные элементы. Классические материалы, применяемые в данных моделях — стекловолокно, углепластик, эпоксидные и полиэфирные смолы, листовой ударопрочный полистирол, нержавеющие стали, титан и алюминий. В авиации особое место занимает углеволокно и авиационная фанера.

Но выход есть, и в случаях, когда невозможно применять материалы, доступные на 3д принтерах. Моделисты печатают матрицы, заливают в них силиконовые смолы и после отверждения получают масштабные копийные модели колес, необходимых для каждой модели. В трофи радио моделизме часто возникает потребность распечатать корпус автомобиля из ABS пластика в масштабе 1:10, чтобы впоследствии отформовать по нему кузовные элементы будущего автомобиля из жести, алюминия, лексана или карбона.

3D-печать как инструмент в макетировании и моделизме - 21

Но, как и везде есть свои исключения, например существует проблема точно изготовить корпус судна (не скоростная модель), ведь любая неточность приведет к сложности в управлении или полной неспособности судна ходить (плыть). Те, у кого есть доступ к ЧПУ фрезерным станкам, используют их в полной мере, но куда проще в данном случае использовать 3D принтер, ведь он может создать ту форму, которая не доступна для ЧПУ станка, а также в плюс принтера можно отнести возможность изготавливать детали в квартире или на балконе особо не мешая соседям и домочадцам. К тому же принтер автономен и требуется лишь запустить печать, а в это время заниматься своими делами.

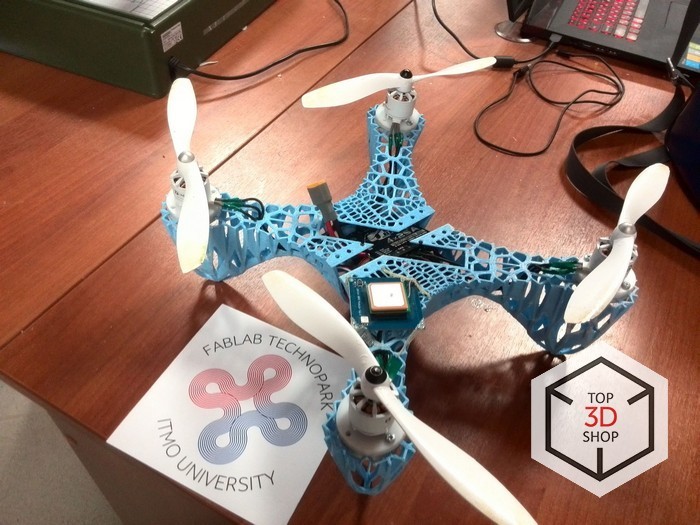

Отдельно выделим применение 3D принтеров в авиации, а конкретно в создании квадрокоптеров. В этом случае все неоднозначно, с одной стороны, следует применять максимально легкие и прочные материалы, но вместе с тем возможен симбиоз сложных по форме печатных деталей с простыми, но прочными каркасными элементами. Например каркас квадрокоптера может состоять из углепластиковых трубок, но соединительные элементы изготовить на принтере. И здесь важно правильно рассчитать конструкцию, чтобы при аварии и падении ломались дешевые защитные элементы, а вся “начинка” оставалась целой.

3D-печать как инструмент в макетировании и моделизме - 22

Стоит упомянуть и о проекте OpenRC, где люди создают печатные радиоуправляемые модели, при этом заведомо знают пределы своих изделий. Этот проект может помочь без больших затрат познакомиться с миром радиоуправляемых моделей, освоить инженерное дело, научиться моделировать и в дальнейшем использовать опыт в жизни, либо при создании более серьезных соревновательных моделей.

Применяемое оборудование:

3D-печать как инструмент в макетировании и моделизме - 23

Picaso 3D Designer PRO 250 — 199 500; Технология печати: FDM; Рабочая камера: 200 x 200 x 210 мм; Толщина слоя: 50 мкм

3D-печать как инструмент в макетировании и моделизме - 24

Prism Pro -245 000 рублей; Технология печати:FDM; Рабочая камера: 400 х 400 х 850 мм; Толщина слоя: 50 мкм

3D-печать как инструмент в макетировании и моделизме - 25

Hercules Strong — 149 000 рублей; Технология печати: FDM; Область построения: 300х290х370; Толщина слоя: 50 мкм

3D-печать как инструмент в макетировании и моделизме - 26

Formlabs Form2 — 390 000 рублей; Технология печати: SLADLP; Рабочая камера: 145 x 145 x 175 мм; Толщина слоя 25 мкм;

3D-печать как инструмент в макетировании и моделизме - 27

Mcor Arce; Технология печати SDL; Рабочая камера: 240 х 205 х 125 мм; Толщина слоя от: 100 мкм

3D-печать как инструмент в макетировании и моделизме - 28

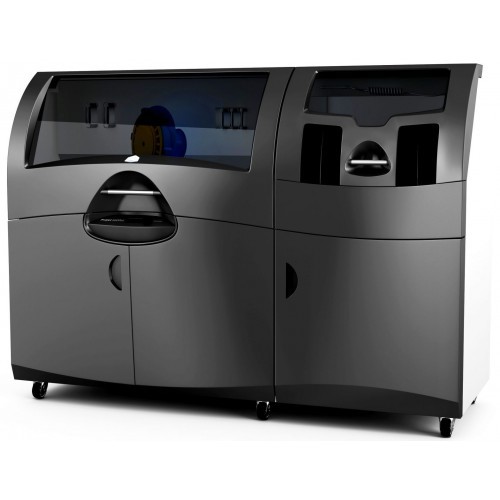

Projet 660; Технология печати: CJP; Рабочая камера: 254 x 381 x 203 мм; Толщина слоя от: 100 мкм

3D-печать как инструмент в макетировании и моделизме - 29

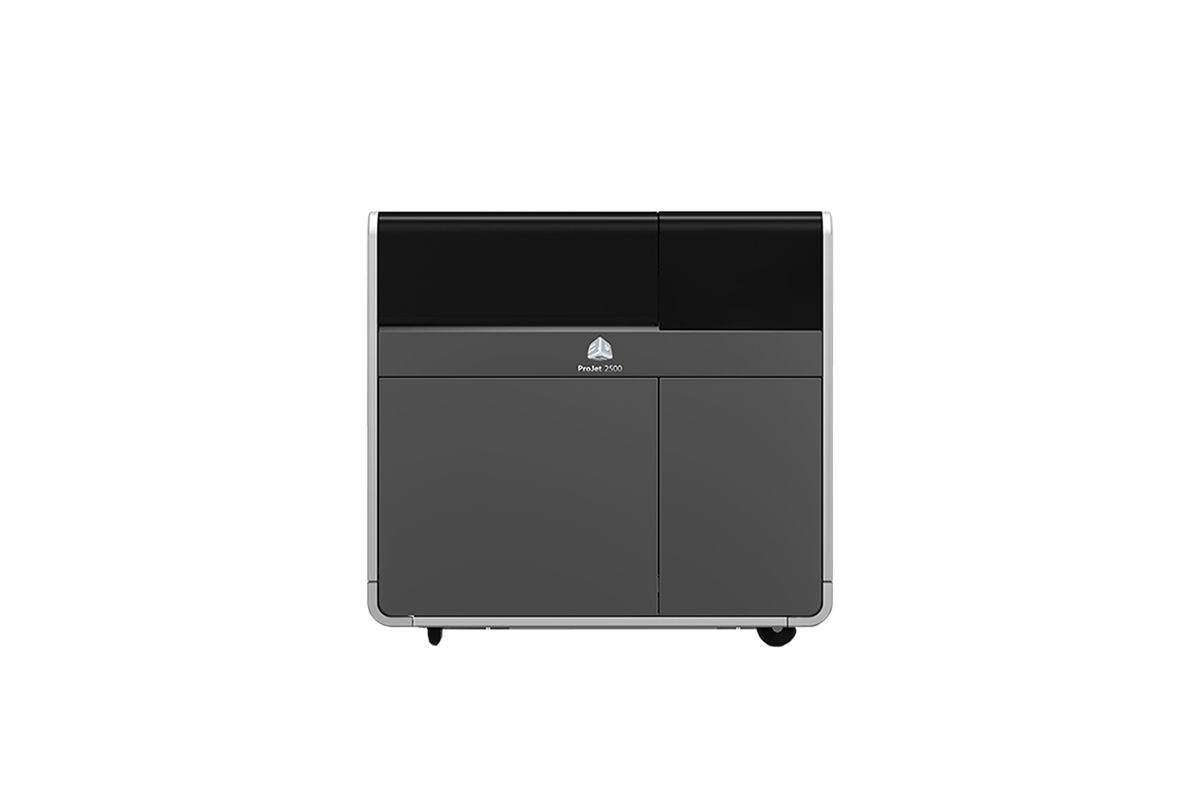

Projet MJP 2500; Технология печати:MJP; Рабочая камера: 295 x 211 x 142 мм;

3D-печать как инструмент в макетировании и моделизме - 30

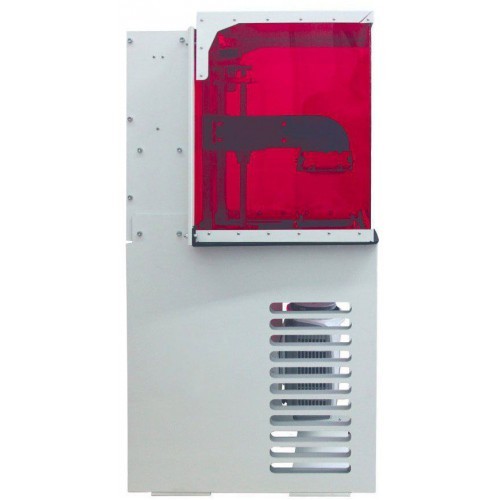

Russian DLP — 349 900 рублей; Технология: SLA;DLP; Рабочая камера: 124 х 70 х 180 мм; Толщина слоя от: 20 мкм
