Доброго времени суток!

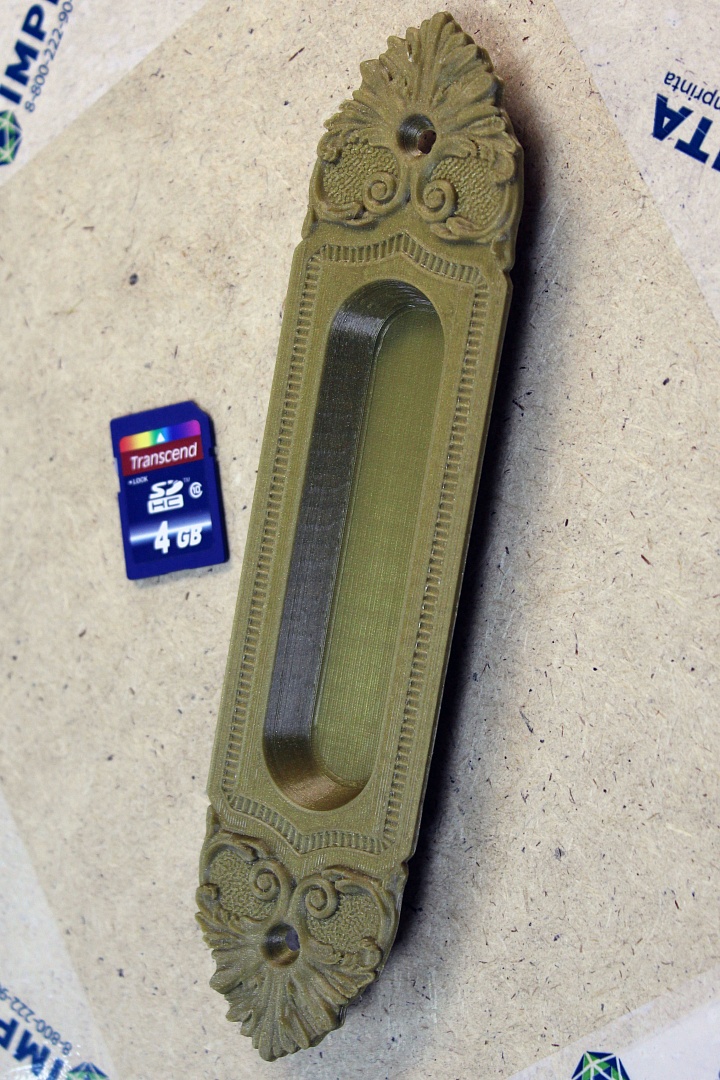

Помимо обычных тестов и экспериментов мы много времени уделяем пробной 3D печати. Обычно детали для пробной печати однотипные и неинтересные. Но попадаются и такие экземпляры как: Ручка с барельефом для шкафа-купе. Зачем – никто не знает, заказчик сказал напечатать, чтобы понять возможности 3D принтера Hercules 2018

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 1


Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 2

Материал PLA Esun золотой, диаметр сопла 0,3 мм. Печать происходила со сменой высоты слоя, до начала барельефа высота слоя была — 0,2 мм, высота слоя барельефа 0,05 мм. Время печати 7 часов. Слайсер –Slic3r.
Температура экструдера/стола – 205/65 градусов. Обдув 100%.
Ручка печаталась лежа на столе полностью на поддержках.

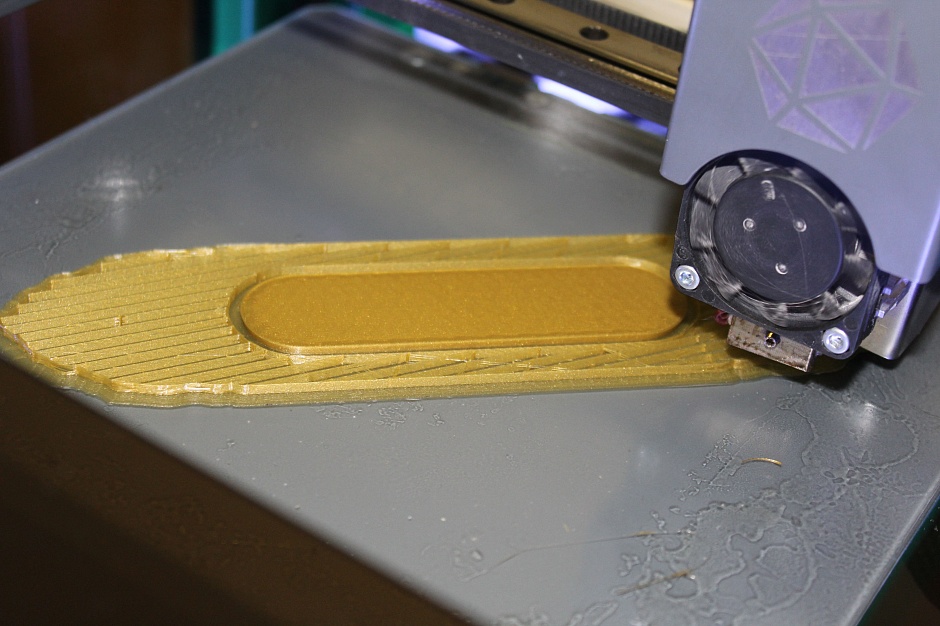

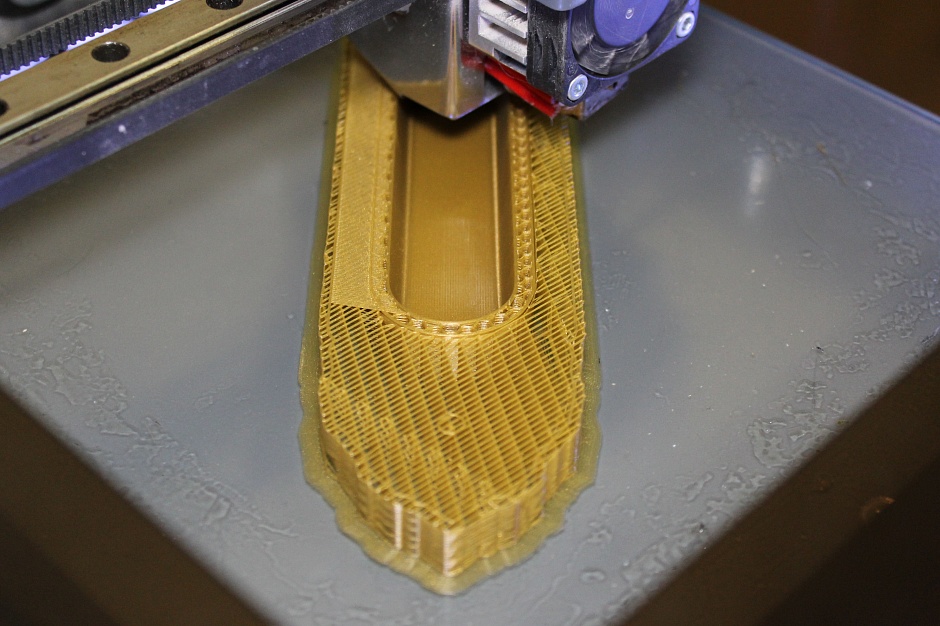

Процесс печати:

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 3

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 4

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 5

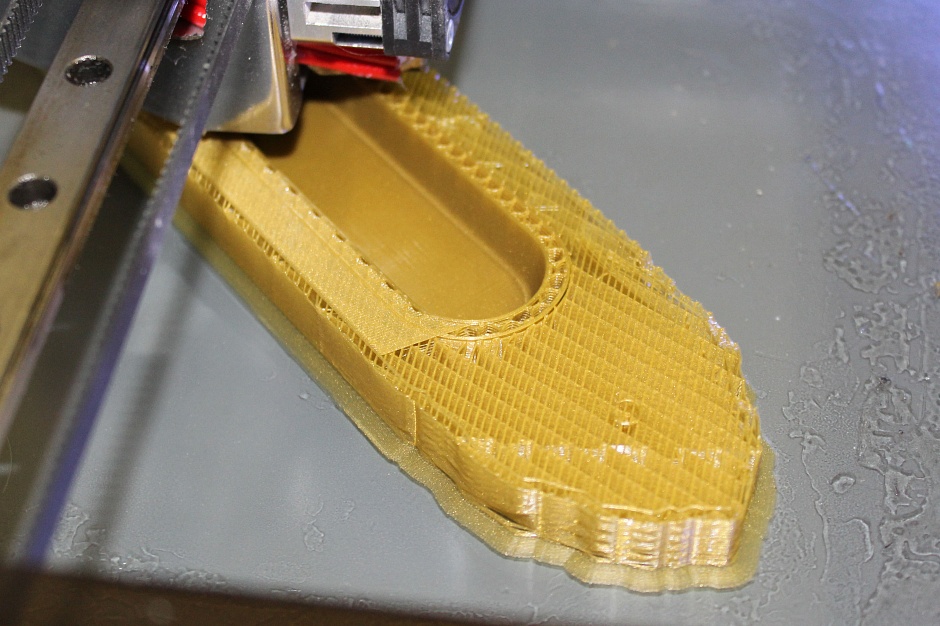

Ширина экструзии поддержек 0,2 мм. Для экономии времени поддержка идет с шагом в 3 мм, дальше 2 промежуточных слоя с шагом в 1 мм, чтобы первые слои ручки не свисали. Поддержка печатается вплотную по XY к первому слою ручки, несмотря на это не припекается к первому слою.

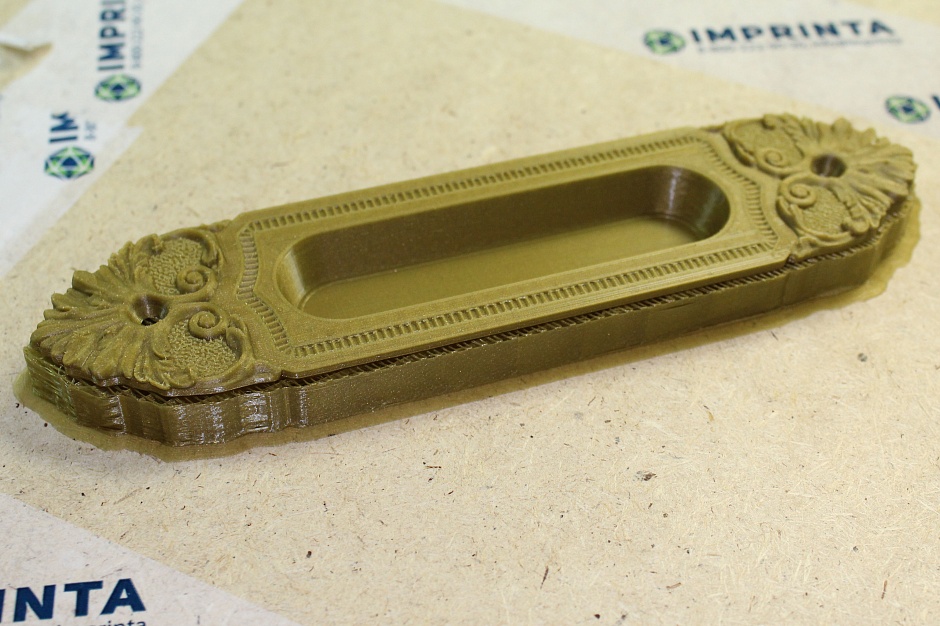

Снимаем со стола:

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 6

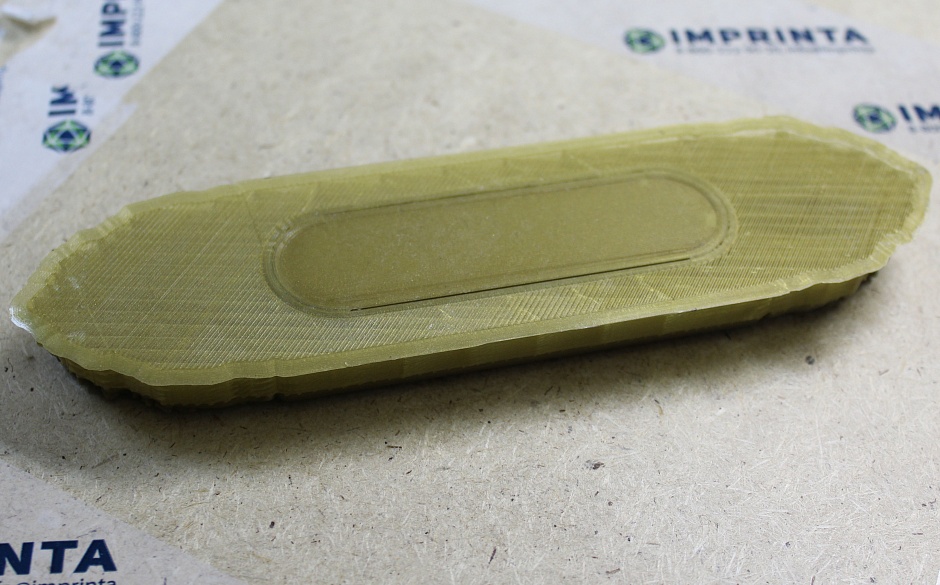

Весь низ в поддержке.

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 7

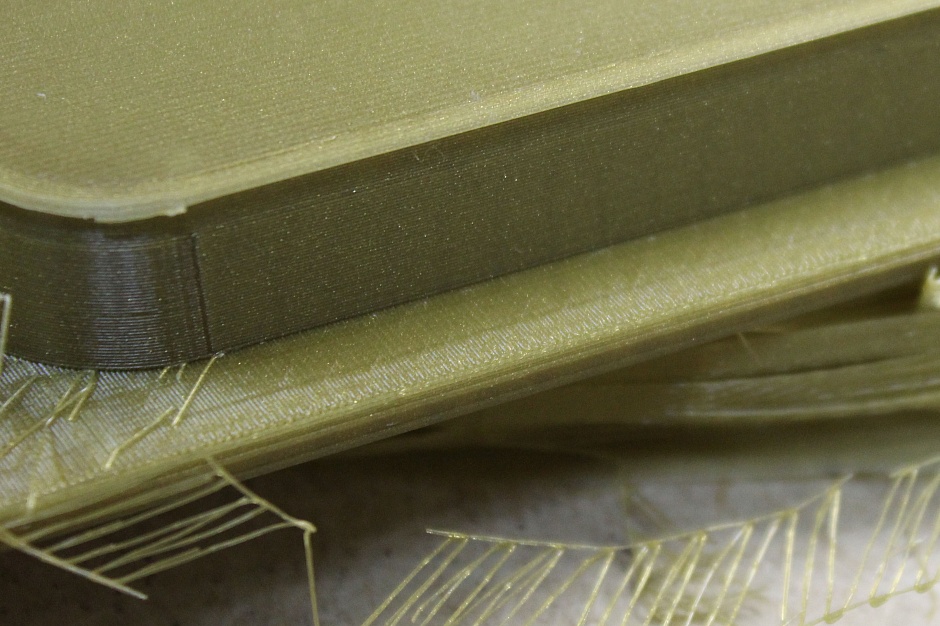

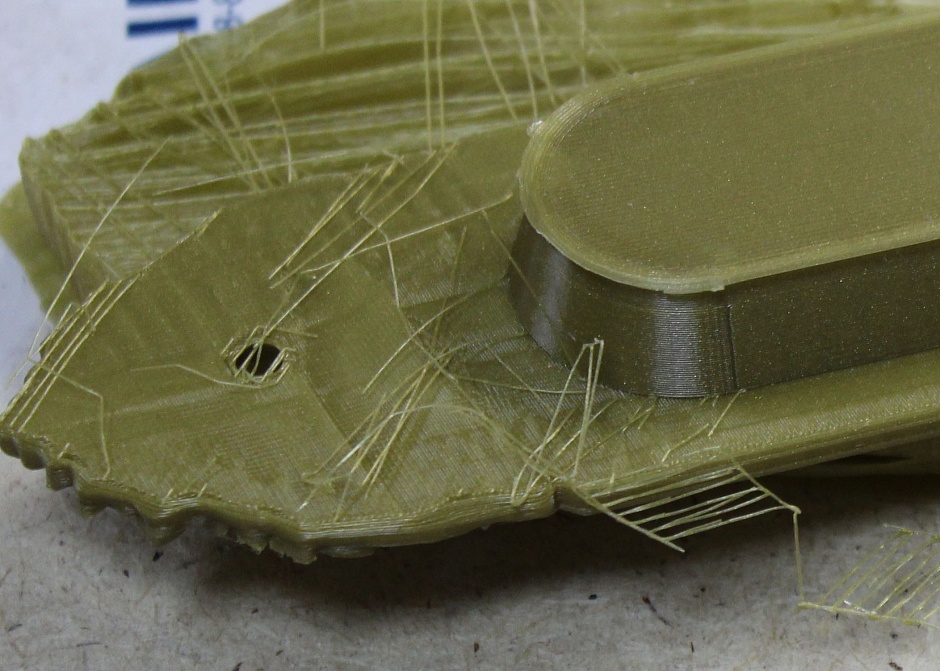

После снятия детали поддержки легко удалились руками, поверхность получилась гладкой и практически без следов поддержки.

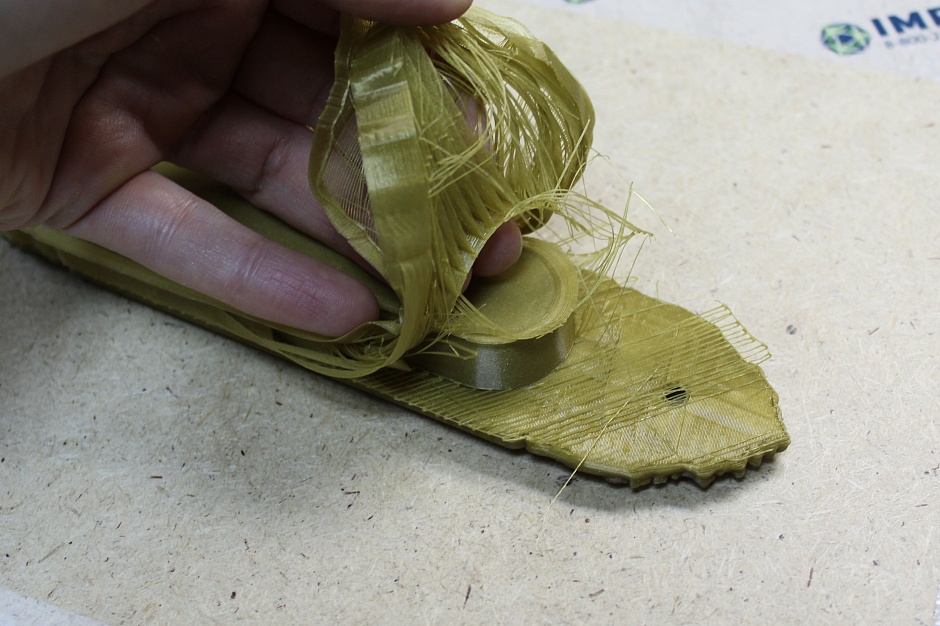

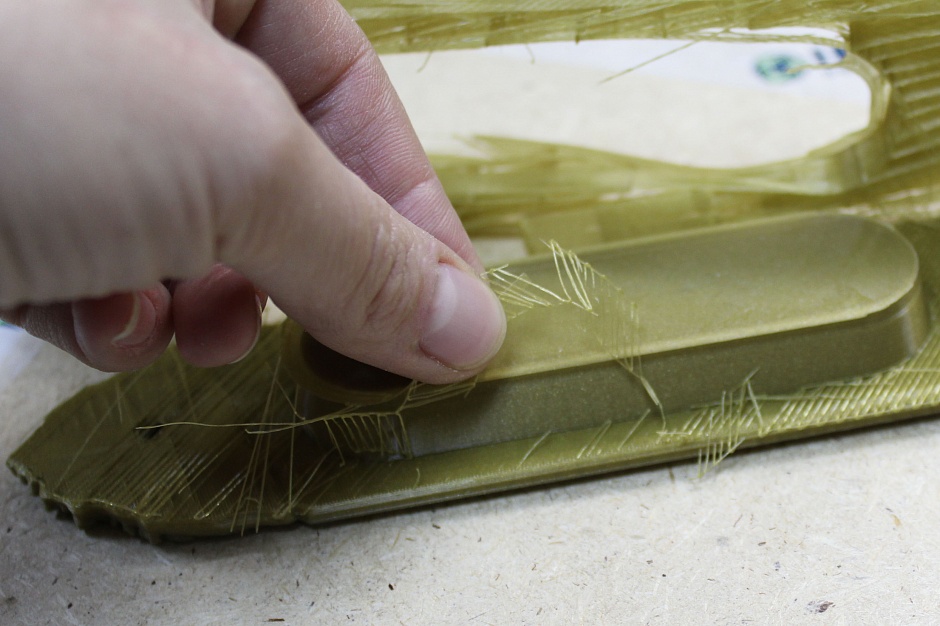

Удаляем поддержку руками, нож не понадобился совсем. Раньше удаление поддержек и чистка поверхности заняли бы часа полтора, но следы было бы видно все равно. Здесь было потрачено не больше двух минут, а качество поверхности в разы лучше.

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 8

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 9

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 10

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 11

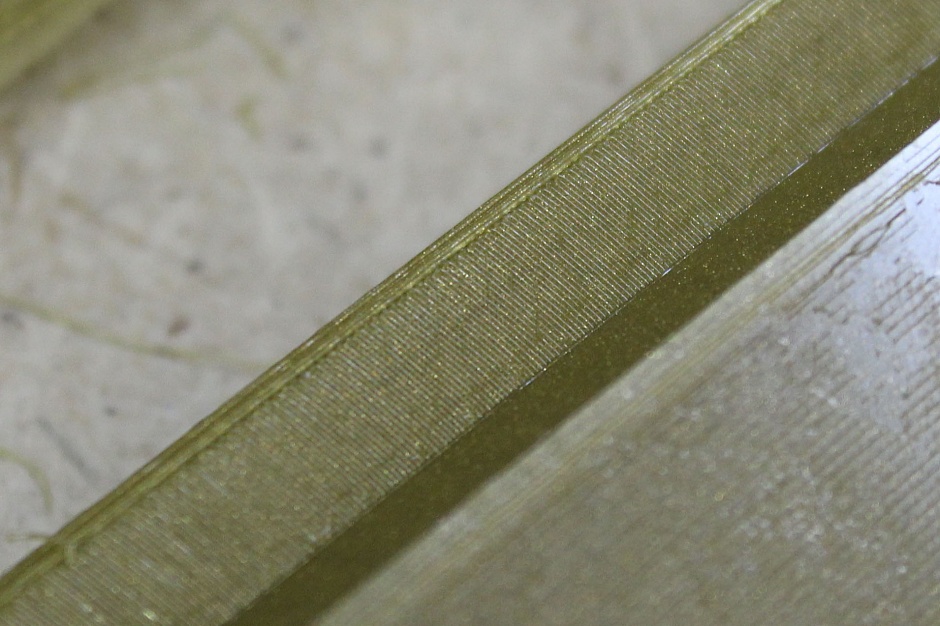

Поверхность, которая печаталась над поддержкой.

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 12

После обработки дихлорэтаном:

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 13

Нам кажется, до обработки она смотрелась симпатичнее. Но это тоже эксперимент, куда без них.

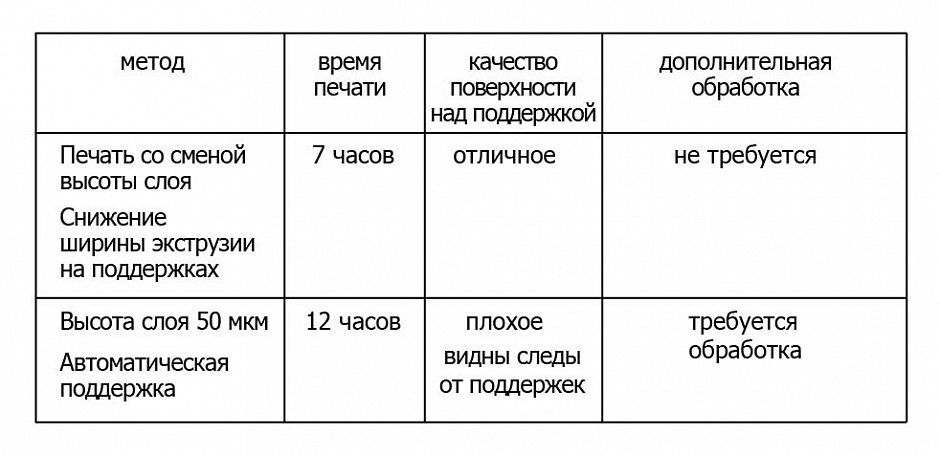

Ручка интересна тем, что в подготовке кода использовались ранее описанные методы: смена высоты слоя и печать легко отделяемых поддержек. Оба метода работают, еще раз проверено на практике.

Уроки 3D печати. Эффективные поддержки и смена высоты слоев на практике от компании 3Dtool - 14

Вывод: 50% успеха зависит от правильно подготовленного кода.
Всем удачи в 3D печати.
