Здравствуйте!

Рассказываем о свойствах 3D-принтера D9/300 компании Wanhao. Это настольный FDM принтер с областью печати 300х300х400 мм.

Wanhao D9/300

Обзор доступного большого 3D-принтера WANHAO D9 - 2

  • Технология печати: FFF(FDM)
  • Конструкция: алюминий
  • Вес: 20 кг
  • Внешние размеры: 600х500х350 мм
  • Размеры принта, до: 300х300х400 мм
  • Филамент: 1,75 мм
  • Сопло: 0,4 мм
  • Толщина слоя: 100-400 мкм
  • Точность XY: 0,012 мм
  • Скорость, до: 70 мм/с
  • Нагрев сопла, до: 300°C
  • Нагрев платформы: 50°-100°C
  • Материалы: ABS, PLA, PVA, PEVA, Nylon и другие
  • Подключение: SD, USB
  • Формат файлов: STL, OBJ, DAE, AMF
  • Цена: 34 500 рублей

D9 похож на принтеры серии D3, но отличается от них отсутствием валов на оси X и Y, более крупными габаритами и магнитной платформой.

Общая хлипкость конструкции вызывает сомнения перед покупкой, но это лишь на первый взгляд.

Распаковка

Обзор доступного большого 3D-принтера WANHAO D9 - 3

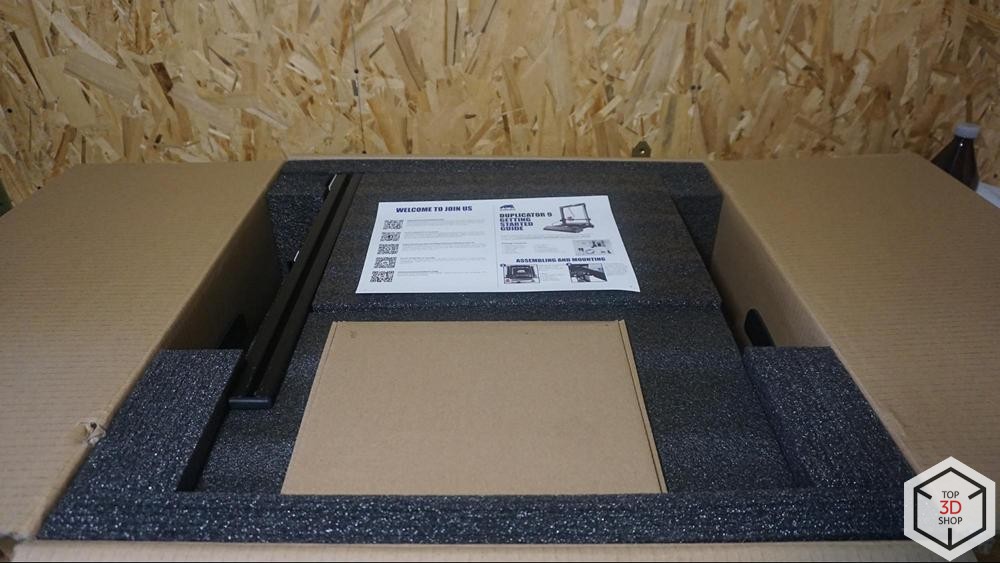

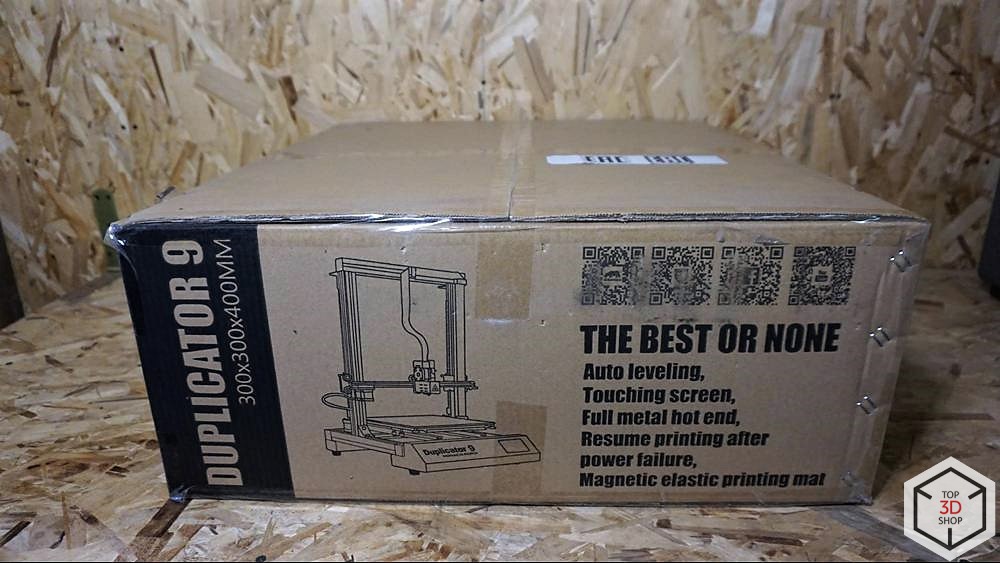

Принтер поставляется в габаритном коробе 670х630х270 мм.

Обзор доступного большого 3D-принтера WANHAO D9 - 4

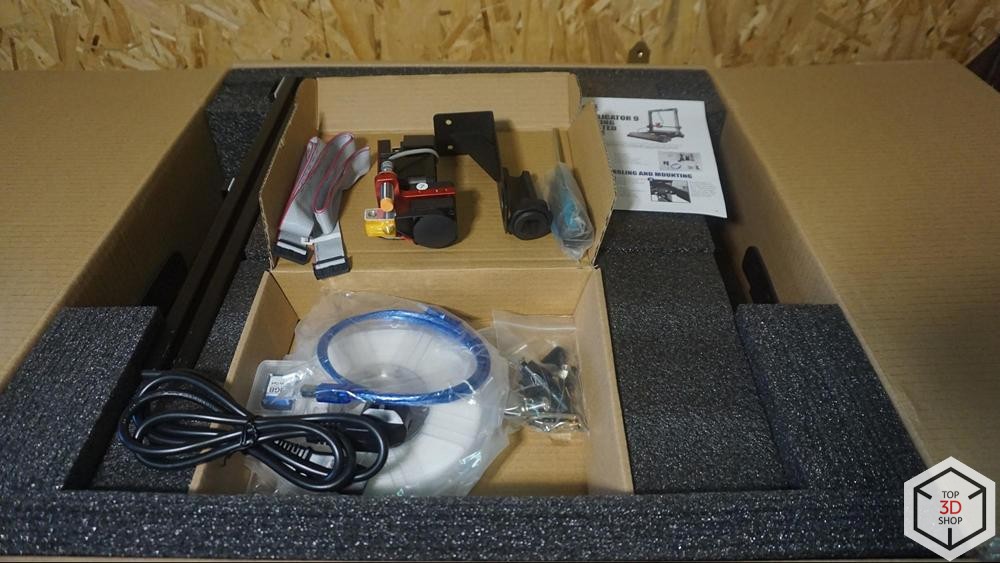

Сверху расположен коробок с комплектующими и инструкция по сборке.

Обзор доступного большого 3D-принтера WANHAO D9 - 5

В коробке аккуратно уложены:

— Экструдер в сборе
— Держатель катушки
— Отвертка
— Спица для проталкивания пластика
— Шлейф экструдера
— Кабель питания
— Кабель USB-type B
— SD-карта
— Пакет с винтами для сборки
— Катушка с белым PLA Wanhao 0,3кг

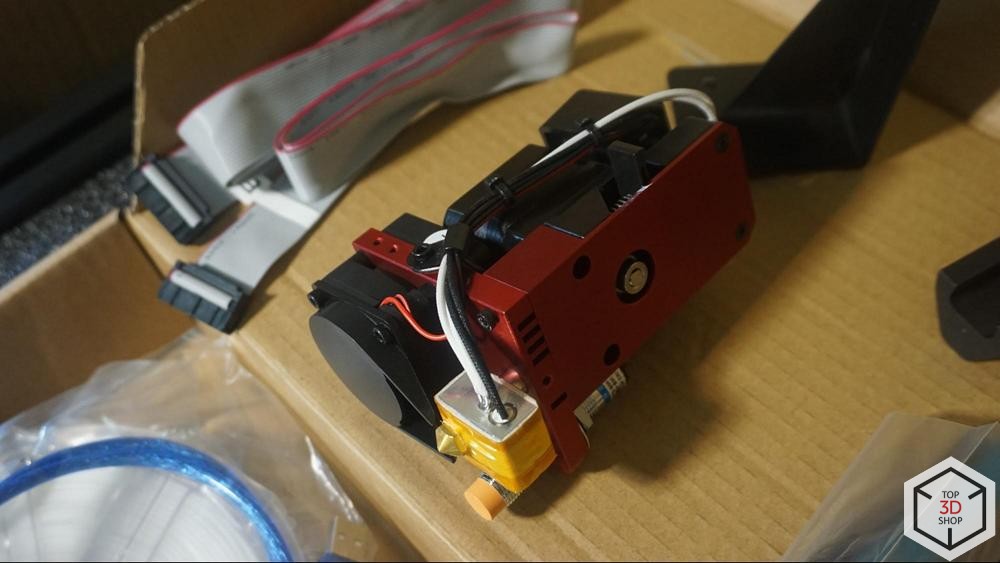

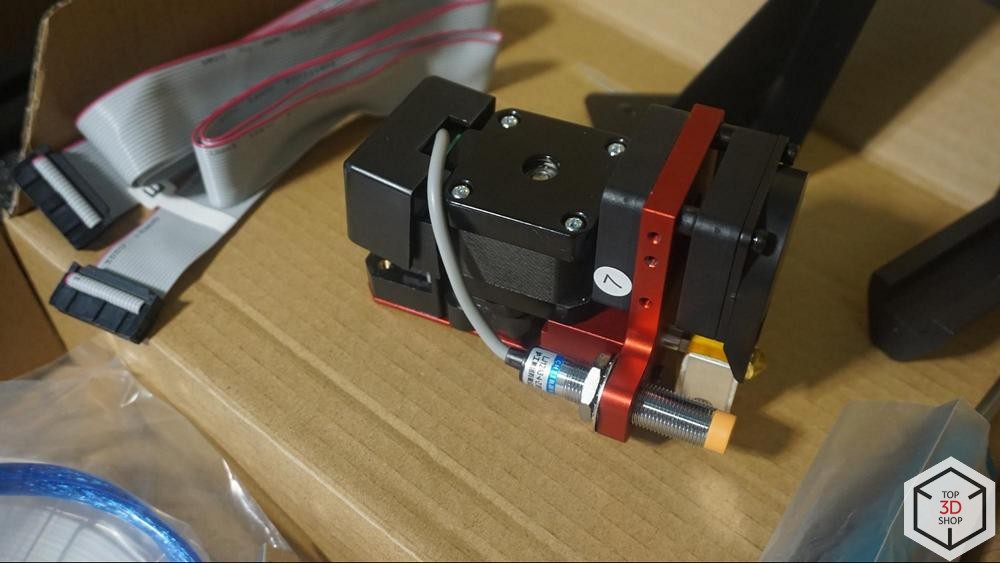

Экструдер аналогичен по строению Wanhao D6 и Zortrax m200.

Обзор доступного большого 3D-принтера WANHAO D9 - 6

Обзор доступного большого 3D-принтера WANHAO D9 - 7

Обзор доступного большого 3D-принтера WANHAO D9 - 8

Очень красивый, презентабельный вид. Весь корпус из металла.

Обзор доступного большого 3D-принтера WANHAO D9 - 9

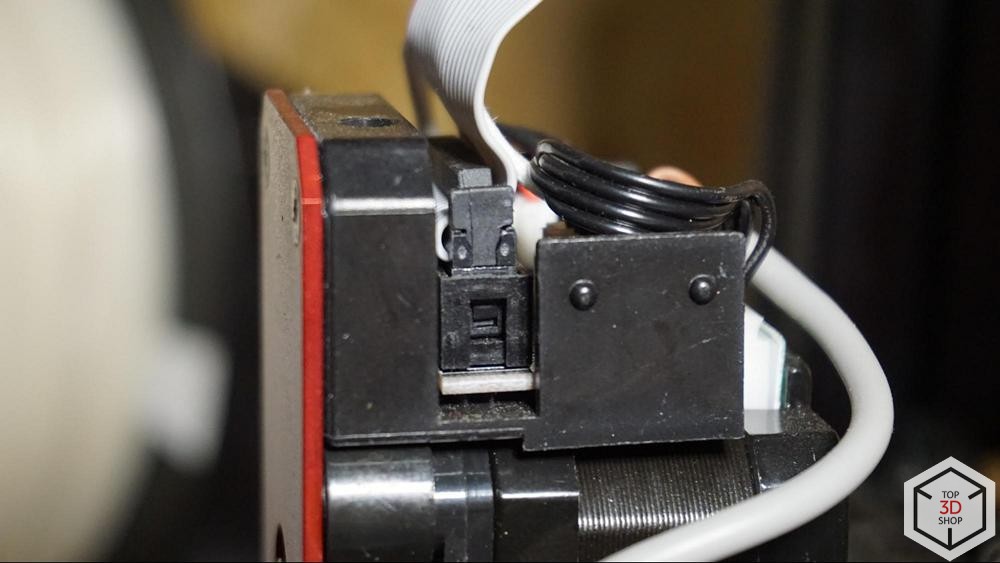

Но шлейф, как и в Wanhao D6, без крепежных ушек, что решается термопистолетом и парой капель термоклея по краям. Это решит проблему с возможным отключением шлейфа.

Обзор доступного большого 3D-принтера WANHAO D9 - 10

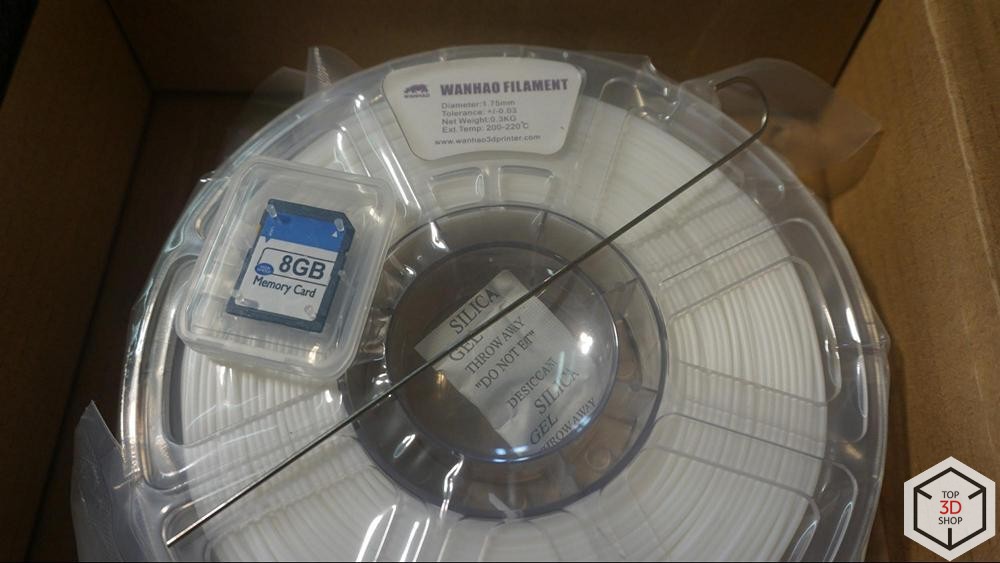

На фото выше: спица, катушка PLA Wanhao и стандартная SD-карта на 8 Гб.

Обзор доступного большого 3D-принтера WANHAO D9 - 11

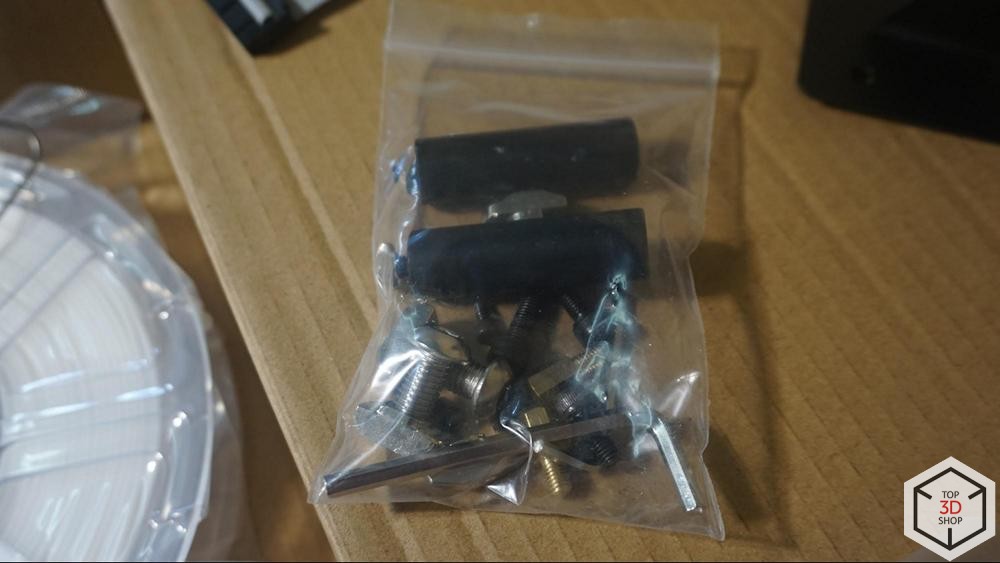

В пакете необходимые винты для сборки каркаса с шестигранником.

Обзор доступного большого 3D-принтера WANHAO D9 - 12

Обзор доступного большого 3D-принтера WANHAO D9 - 13

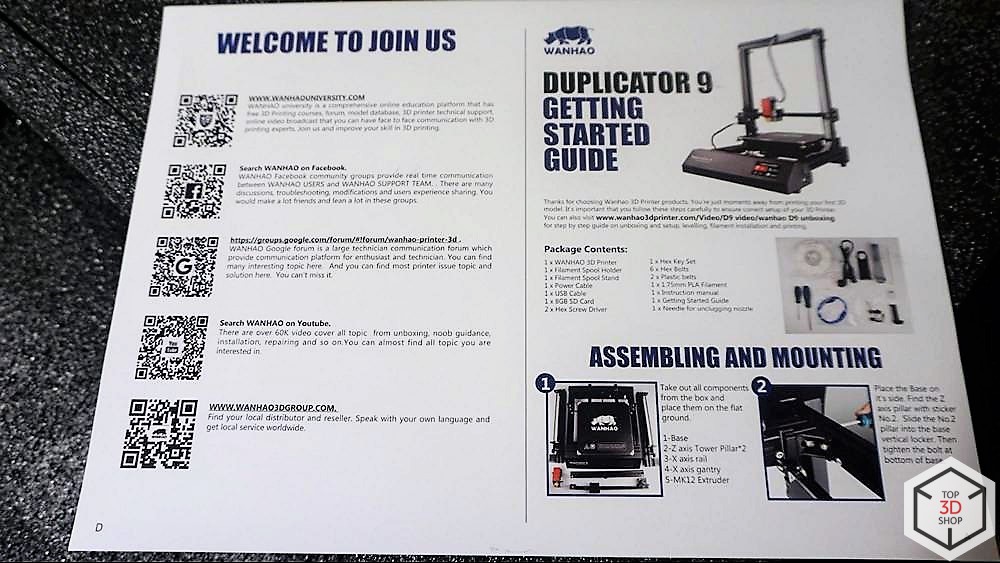

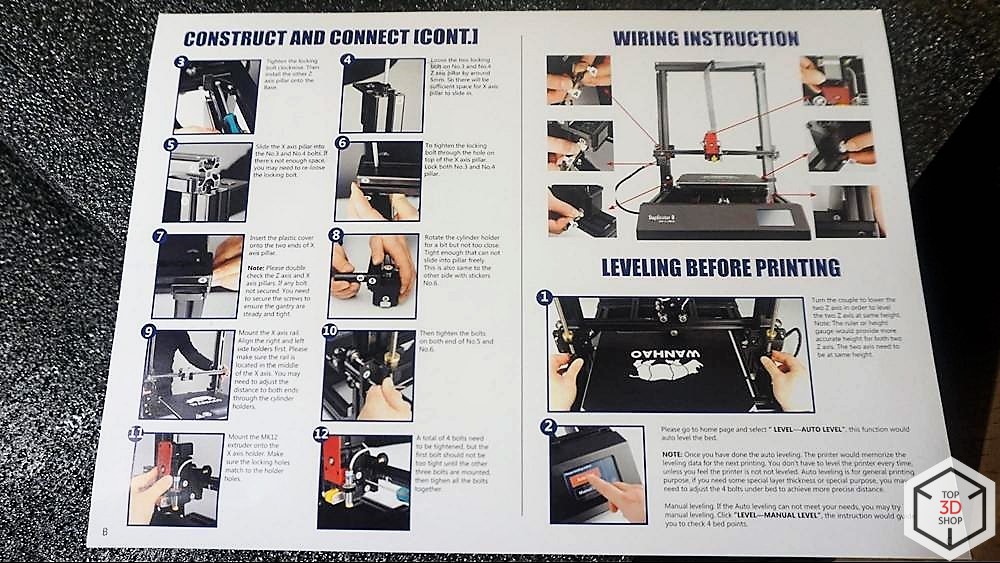

Инструкция по сборке проста. Все части принтера пронумерованы и ошибиться при сборке почти невозможно.

Обзор доступного большого 3D-принтера WANHAO D9 - 14

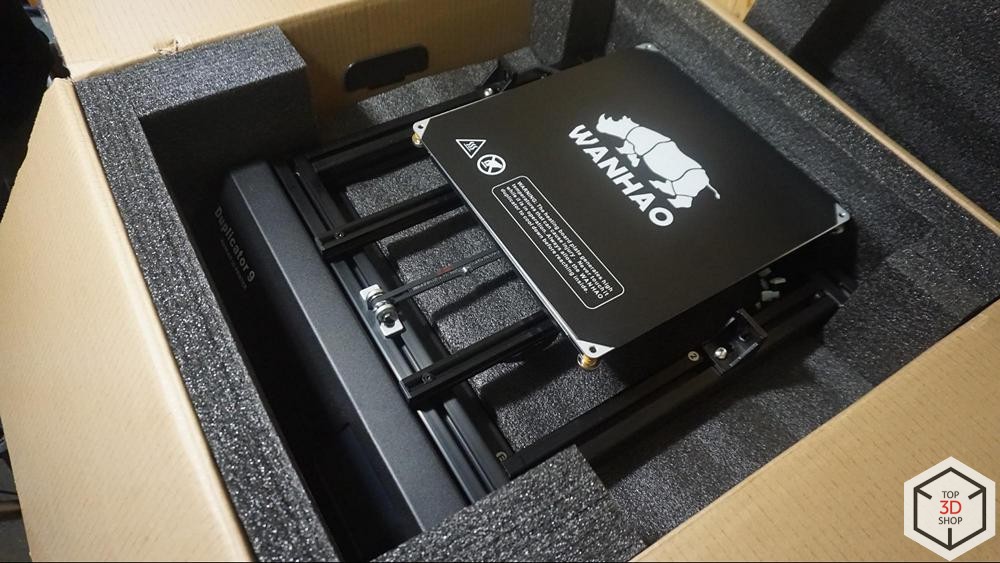

Сняв верхний слой, мы обнаружим собранное основание принтера.
Все шлейфы на месте.

Обзор доступного большого 3D-принтера WANHAO D9 - 15

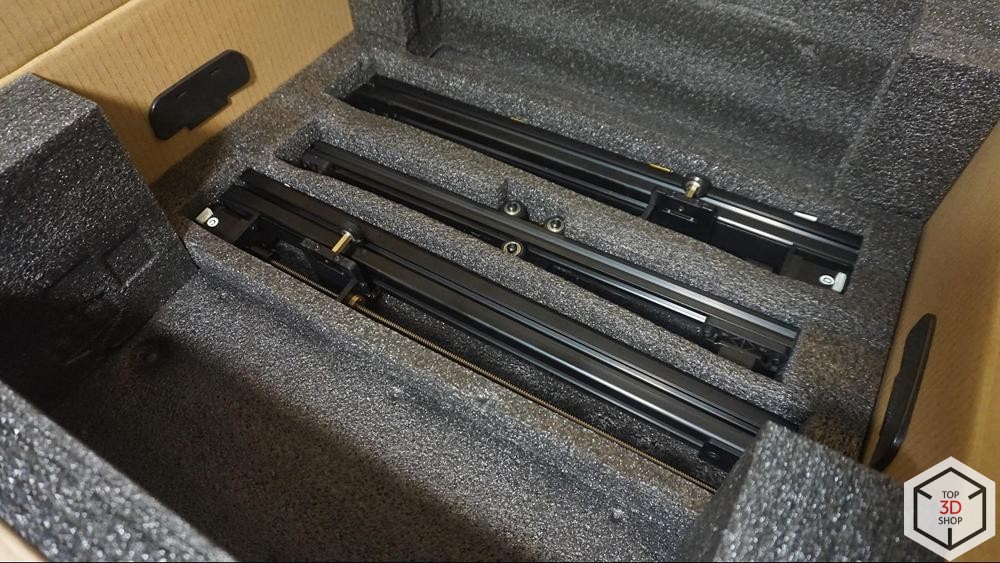

Под основанием аккуратно уложены направляющие осей в сборе.

Комплектация

Обзор доступного большого 3D-принтера WANHAO D9 - 16

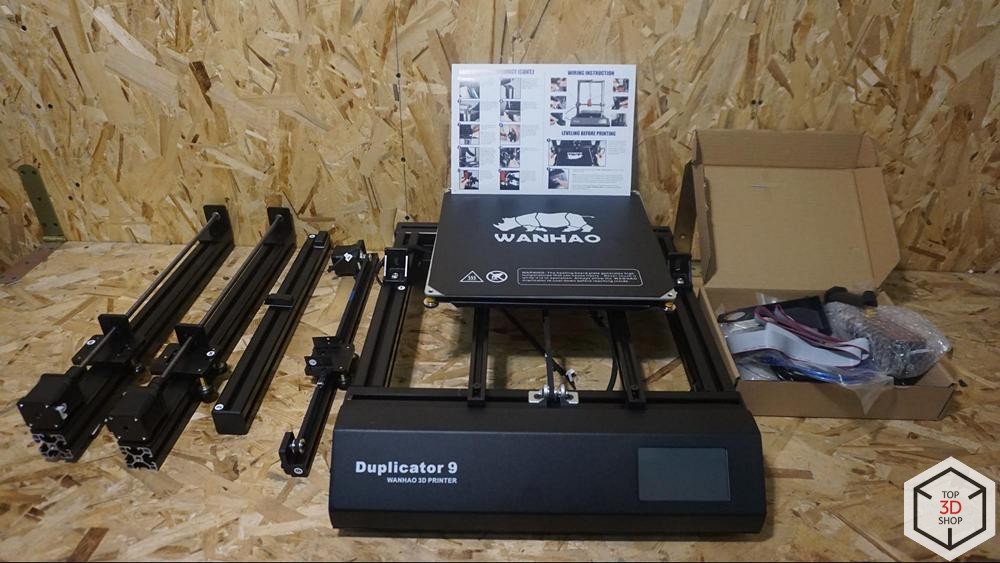

Принтер изначально поставляется разобранным на составные части:

— Основание рамы со столом и печатной поверхностью
— Комплект из 2 опор с системой позиционирования
— Крепежи
— Опора с системой позиционирования по оси X
— Экструдер
— Шлейф экструдера.
— Короб с комплектующими

Сборка

Обзор доступного большого 3D-принтера WANHAO D9 - 17

Обзор доступного большого 3D-принтера WANHAO D9 - 18

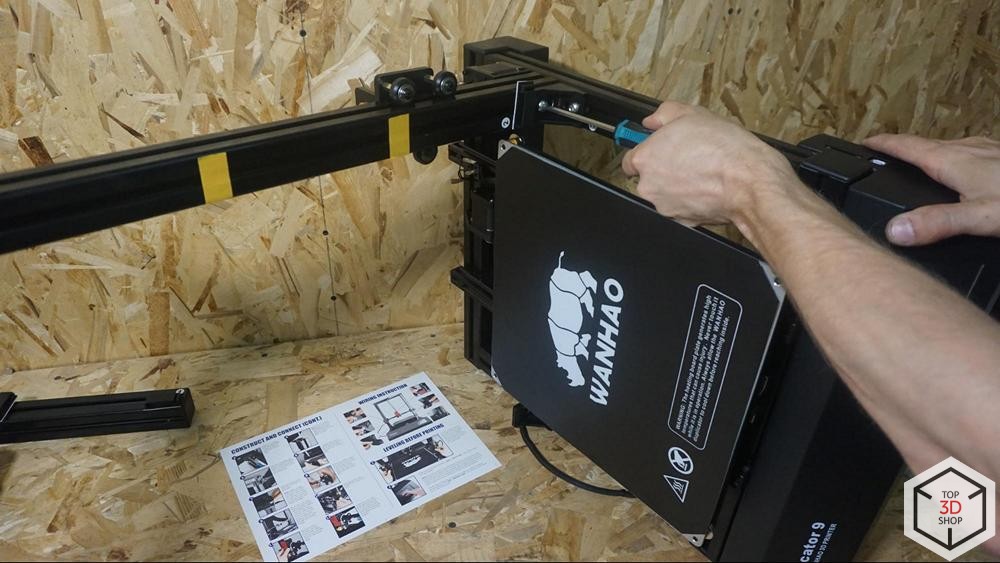

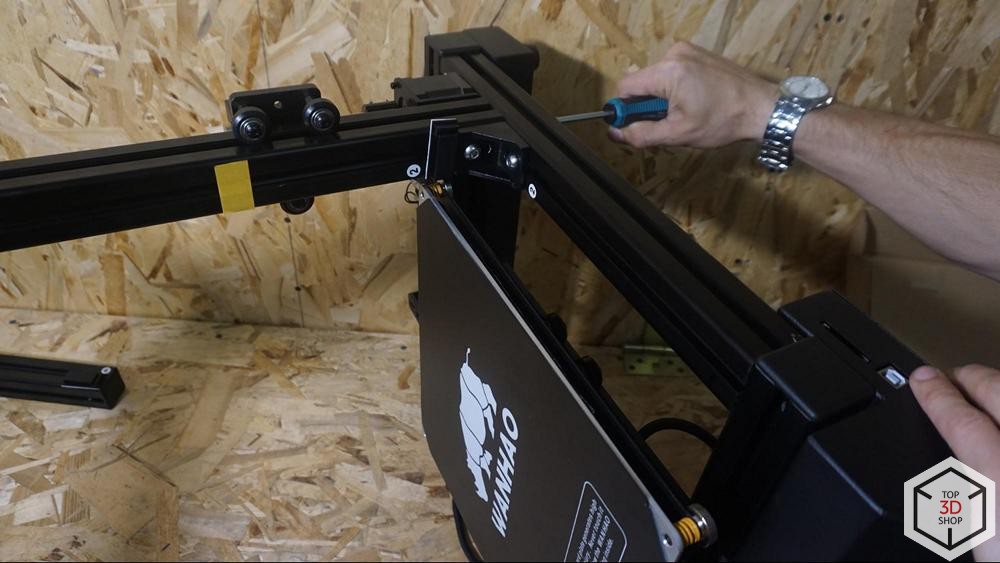

Сборка принтера занимает 20 минут. Для начала установим стойки оси Z.

Обзор доступного большого 3D-принтера WANHAO D9 - 19

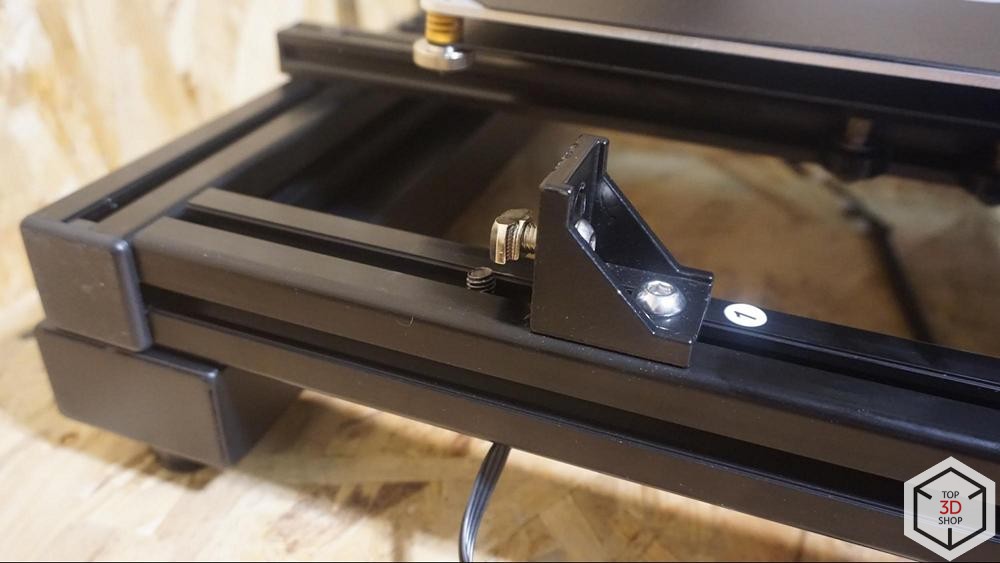

Обе стойки фиксируются двумя винтами каждая. Нижний винт заранее вставлен в алюминиевый профиль, гайка же отдельно, в пакете.

Обзор доступного большого 3D-принтера WANHAO D9 - 20

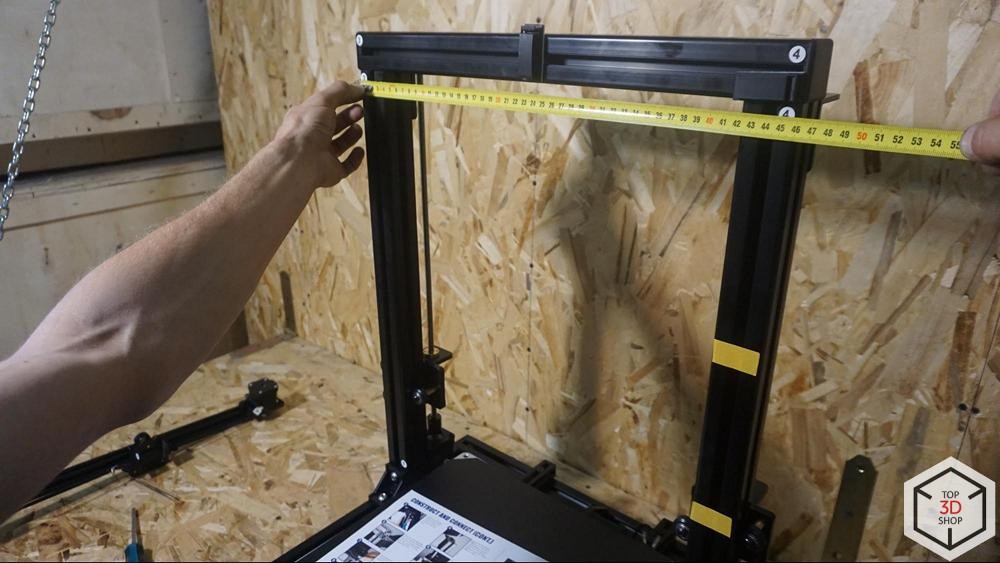

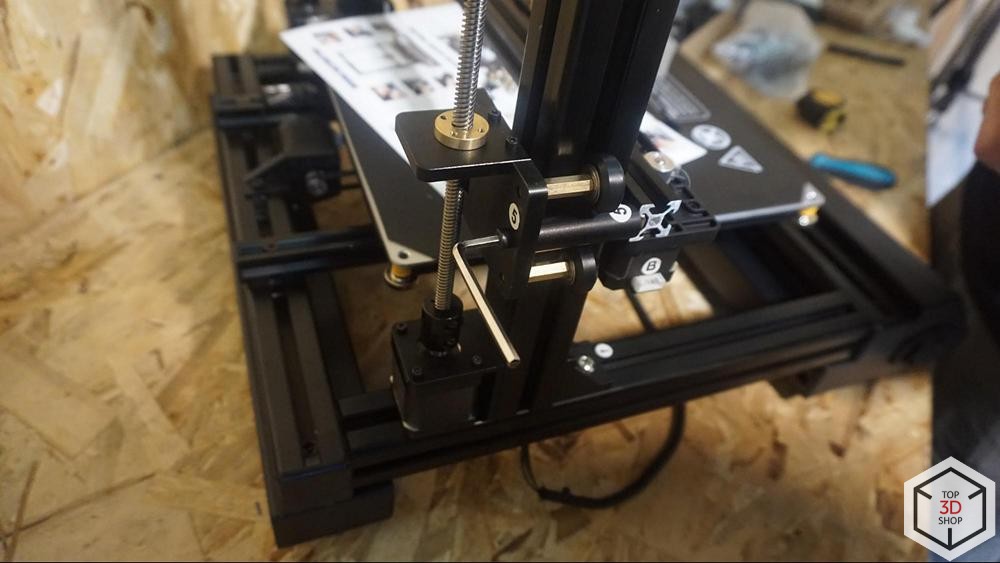

Выравниваем и закрепляем каркас.

Обзор доступного большого 3D-принтера WANHAO D9 - 21

Мы очень удивились креплению оси X. Всего два винта держат массивную сборную конструкцию. Наверняка Wanhao выпустят Upgrade Kit для замены столь подвижного крепежа.

Обзор доступного большого 3D-принтера WANHAO D9 - 22

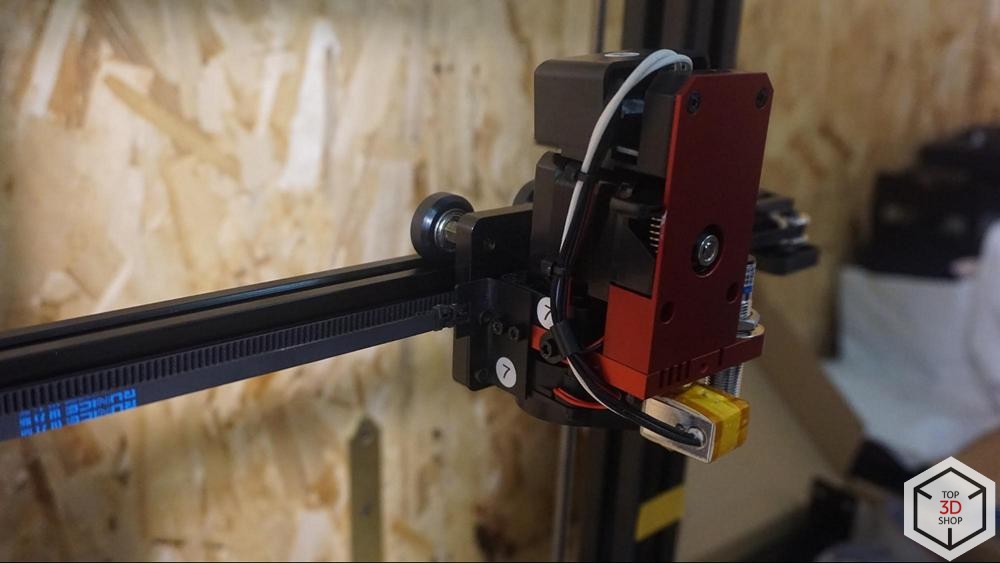

Экструдер крепится на четыре винта, по два с каждой стороны.

Обзор доступного большого 3D-принтера WANHAO D9 - 23

Каждый узел пронумерован.

Обзор доступного большого 3D-принтера WANHAO D9 - 24

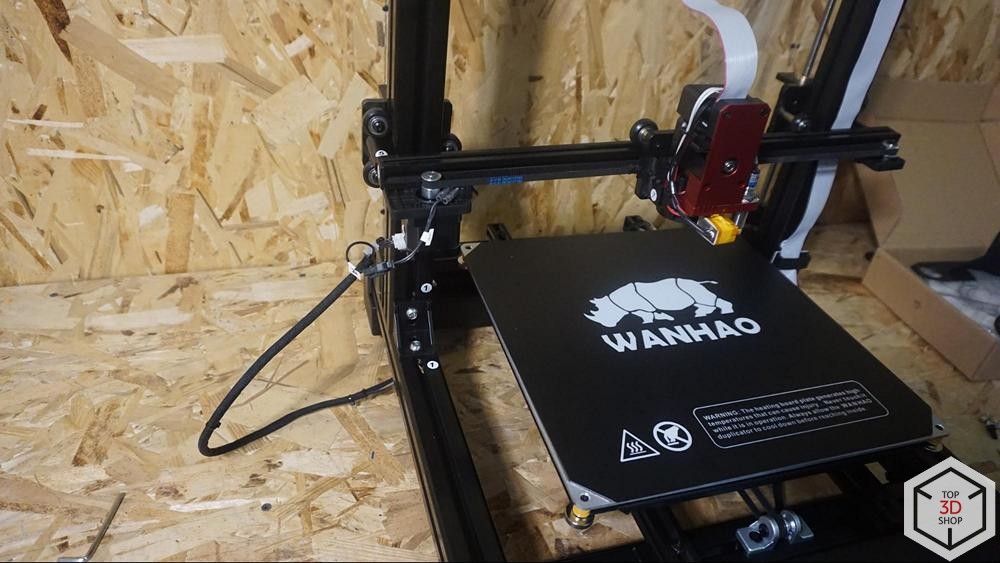

Остается лишь проложить шлейф экструдера и присоединить уже проложенные шлейфы к каждому шаговому двигателю.

ПО

В комплекте с принтером идет флешка с программой Cura, в которой есть все необходимые профили. Программа простая, удобная, многим уже знакомая.

Работа

Меню принтера.

Обзор доступного большого 3D-принтера WANHAO D9 - 25

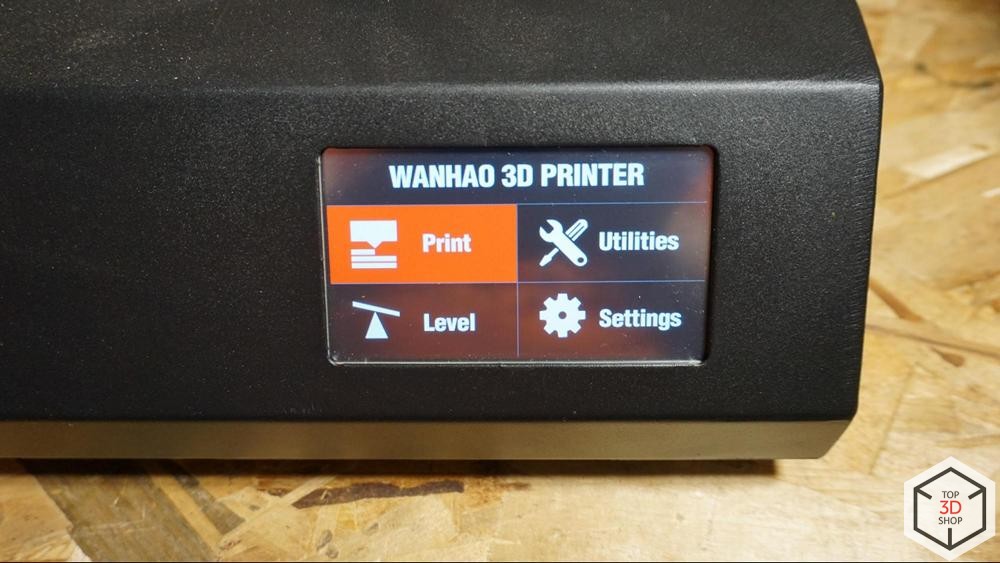

Основное Меню 3D-принтера состоит из четырех иконок:

Print: выбор файла печати.
Level: меню ручной и автокалибровки.
Settings: настройка датчиков температуры, шаговых двигателей и заводские настройки.
Utilities: утилиты по нагреву, позиционированию и загрузке пластика.

Обзор доступного большого 3D-принтера WANHAO D9 - 26

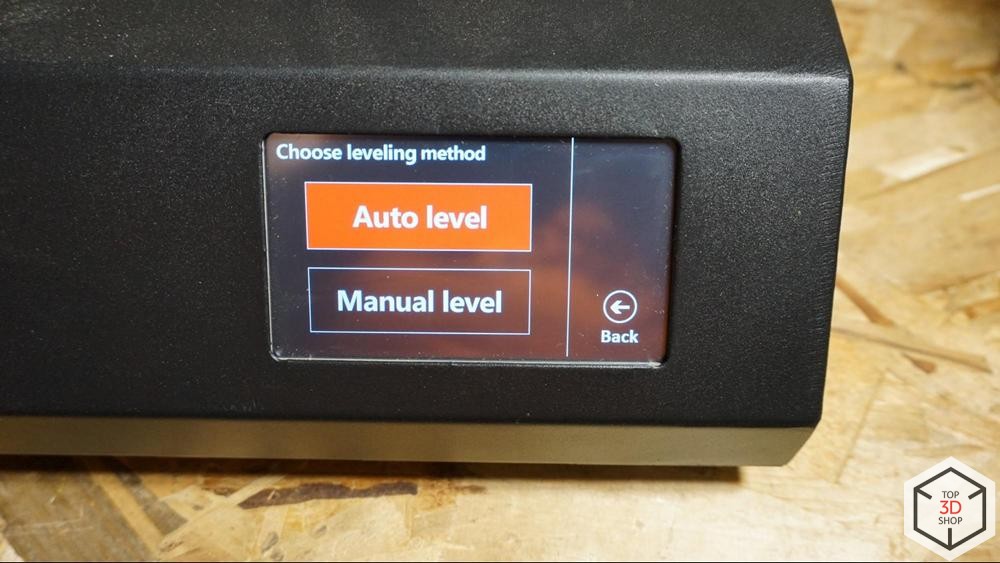

Выбор калибровки.

Обзор доступного большого 3D-принтера WANHAO D9 - 27

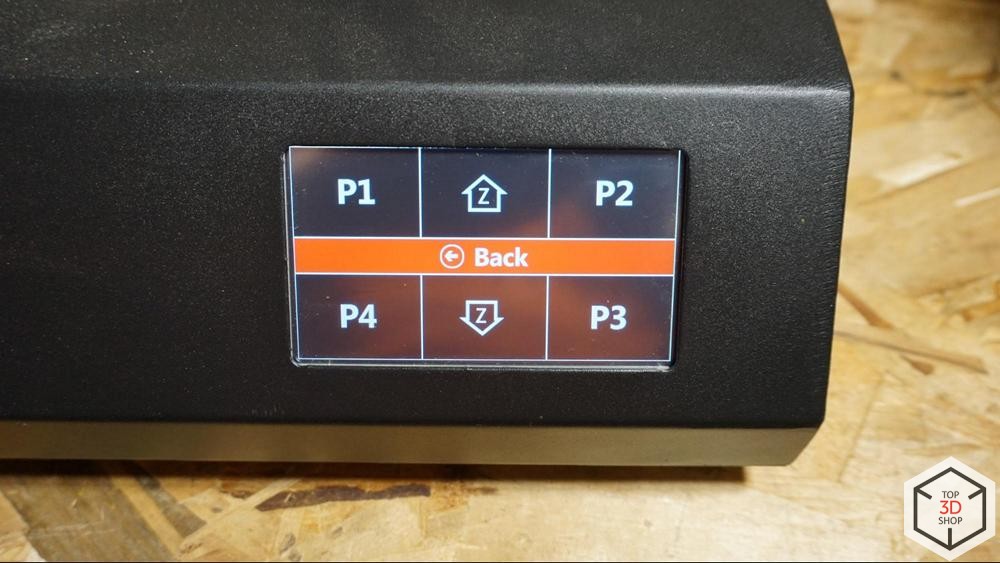

В режиме ручной калибровки можно грубо скорректировать плоскость платформы по 4 точкам.

Обзор доступного большого 3D-принтера WANHAO D9 - 28

Автоматическая калибровка позволяет ввести коррекцию по 18 точкам.

Обзор доступного большого 3D-принтера WANHAO D9 - 29

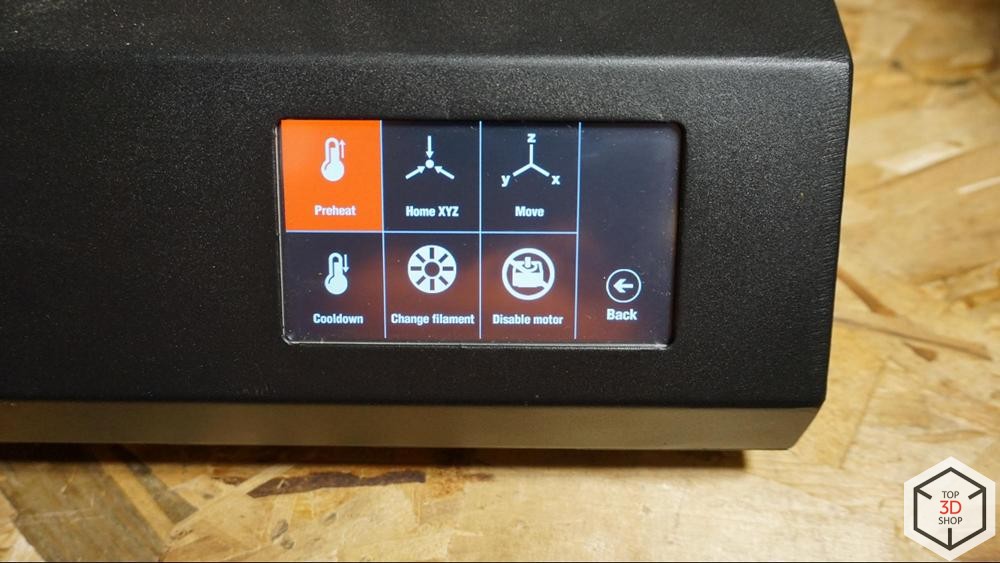

Меню Утилиты имеет базовый набор функций.

Обзор доступного большого 3D-принтера WANHAO D9 - 30

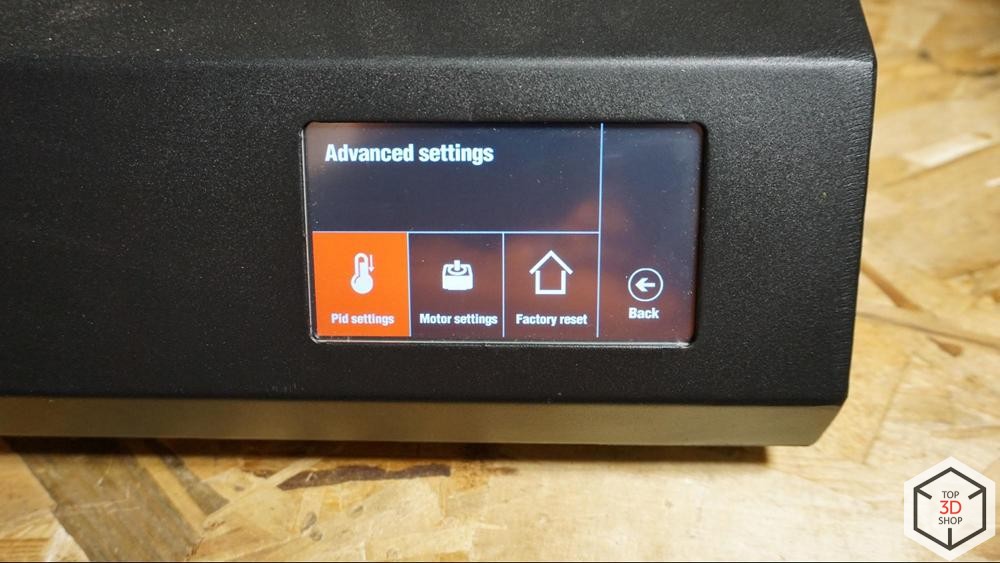

Настройки открывают доступ к параметрам термисторов и шаговых двигателей.

Магнитное основание.

Обзор доступного большого 3D-принтера WANHAO D9 - 31

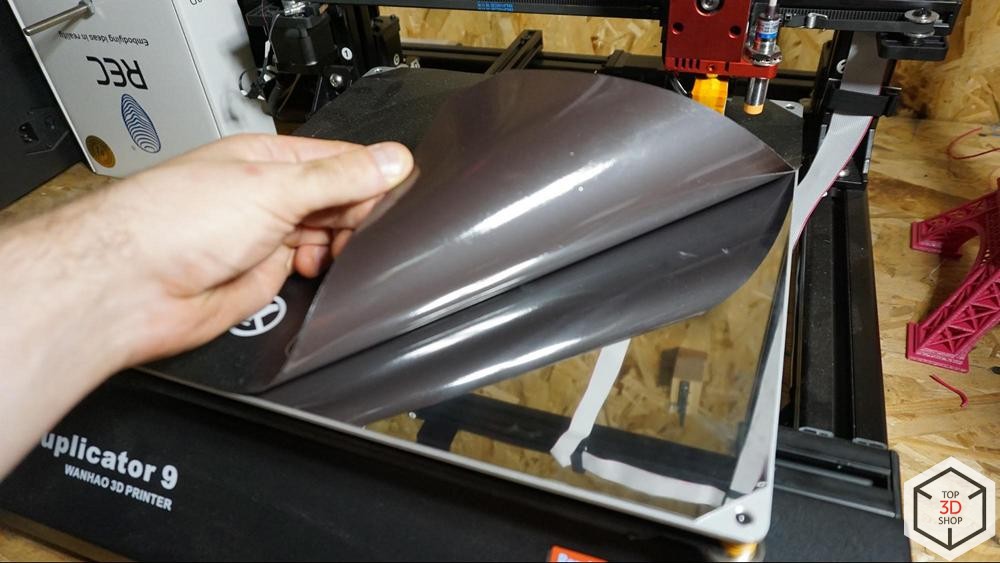

Нельзя не похвалить Wanhao за решение оснащать столь габаритный принтер магнитным основанием. Это магнитный коврик, который крепится к металлической поверхности платформы. Такая система позволяет без каких-либо усилий снимать модели.

Обзор доступного большого 3D-принтера WANHAO D9 - 32

3D-принтер Wanhao D9 оборудован системой возобновления печати после отключения электроэнергии. Это очень полезная функция, тем более приятно ее видеть в столь бюджетной модели.

Качество печати

Обзор доступного большого 3D-принтера WANHAO D9 - 33

Несмотря на общую кажущуюся хлипкость конструкции и сомнительное решение с роликами, принтер способен выдавать печать достойного качества, но, по указанным выше причинам, лишь на скоростях до 40-50 мм/с.

Обзор доступного большого 3D-принтера WANHAO D9 - 34

На более высоких скоростях можно печатать крупные объекты под дальнейшую обработку, для которых качество поверхности не столь важно.

Обслуживание

Кинематика основана на роликах, что серьезно удешевило принтер. Ролики нейлоновые, требуют периодической смазки, смазка нужна силиконовая, нельзя применять WD40 и смазки на основе графита.

Обзор доступного большого 3D-принтера WANHAO D9 - 35

Любая смазка будет впитывать оседающую пыль, но ее наличие увеличит срок жизни роликов.

Если вы намерены часто и интенсивно использовать принтер, не забывайте регулярно добавлять смазку и запаситесь роликами, благо, стоят они копейки.

Материалы

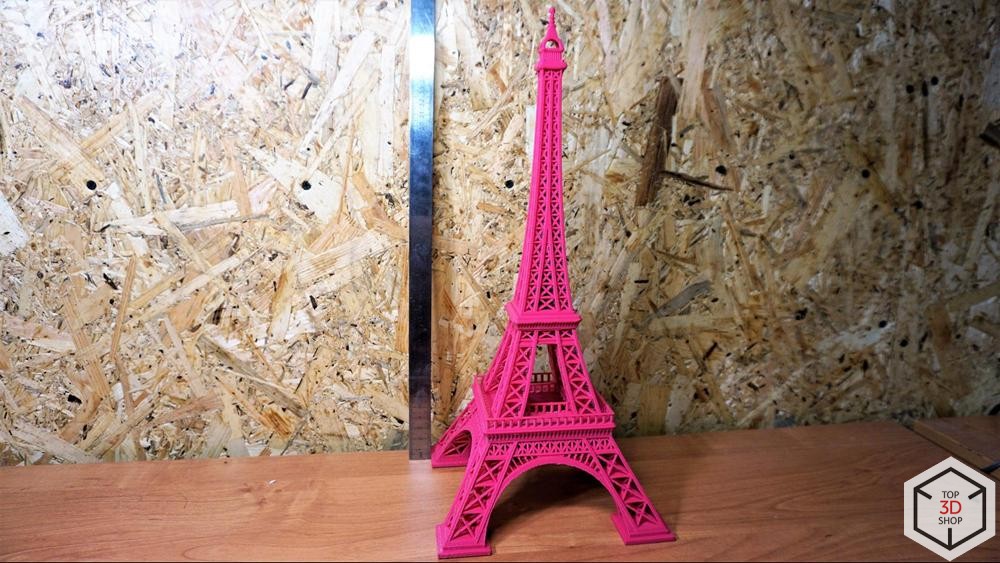

Тестирование проводилось пластиками REC PLA и ABS.

Обзор доступного большого 3D-принтера WANHAO D9 - 36

Принтер печатает любым филаментом, температура плавления которого ниже 300 градусов.

Плюсы и минусы

Плюсы:

  1. Большая область печати.
  2. Всеядность.
  3. Простота сборки и калибровки.
  4. Магнитная поверхность платформы.
  5. Функция возобновления печати.

Минусы:

  1. Слабая жесткость конструкции.
  2. Малый срок жизни роликов.
  3. Отсутствие закрытой камеры. При печати действительно больших объектов из ABS это может быть проблемой, которая легко решается при помощи самодельного бокса.

Итого

Данный принтер способен потеснить главного монстра бюджетной габаритной 3D-печати — Prusa i3 Bizon.
По качеству принтеры идентичны, но Wanhao имеет гораздо больше плюсов, доступнее и практичнее в использовании.
Благодаря сочетанию скромной цены, приемлемого качества и огромной области печати, аппарат идеален для начинающих мейкеров и косплееров.

В ближайшее время мы выпустим также видеообзор этого принтера, не пропустите!
