Zbot. Как китайцы из промышленного 3d принтера сделали настольный
По сути эти принтеры являются упрощенной версией промышленных моделей: Zbot FDM20-2525 и Zbot FDM35-1515

При этом эти модели полностью сохранили конструкцию печатающей головки. А удешевить конструкцию удалось за счет упрощения механики из-за более компактных габаритов. Старшие модели используются в инженерных компаниях и в основном ориентированы на внутренний рынок Китая. (Цена снизилась со 180 000 руб до 59 000 в России)

В этой публикации хочу поделиться своим знакомством с 3d-принтерами Zbot FDM-i1 (i2), старший брат которых выиграл китайскую премию Chinese Design Award 2012.

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

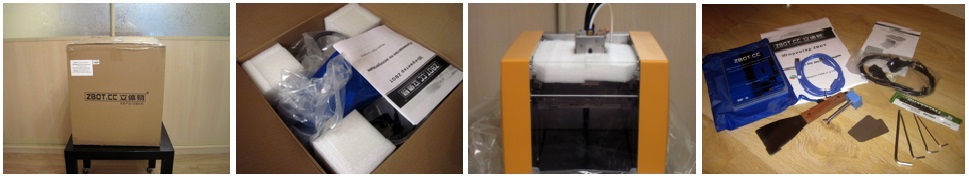

Комплектация и упаковка обычная для всех настольных принтеров, есть все что необходимо

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

Принтер поставляется полностью собранным за исключением держателя для пластика и основания подающей трубки, которые просто надо навесить на заднюю панель принтера.

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

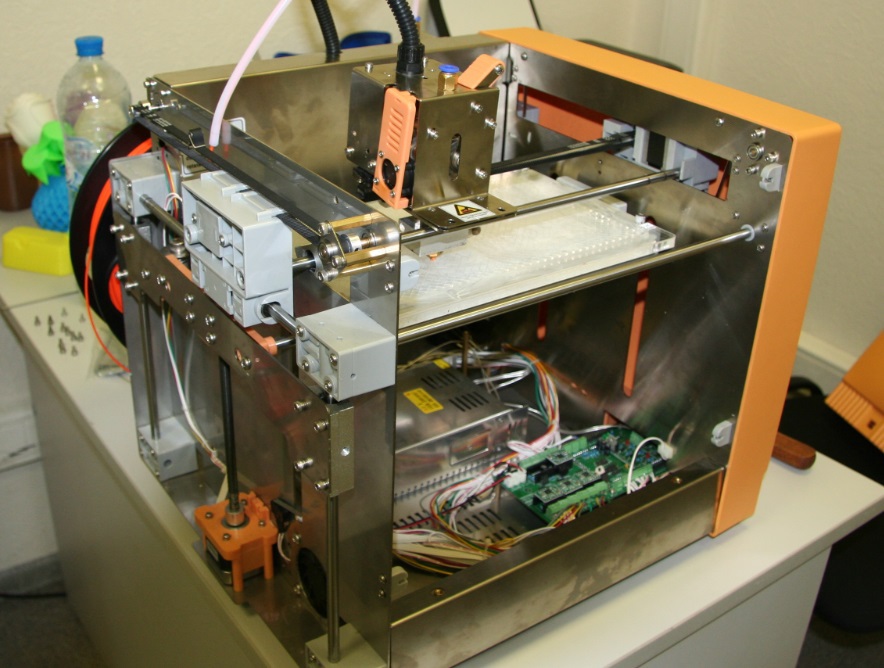

Каркас принтера сделан из металлических листов, образующих цельную раму. Вся механика и электроника крепится именно к ней.

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

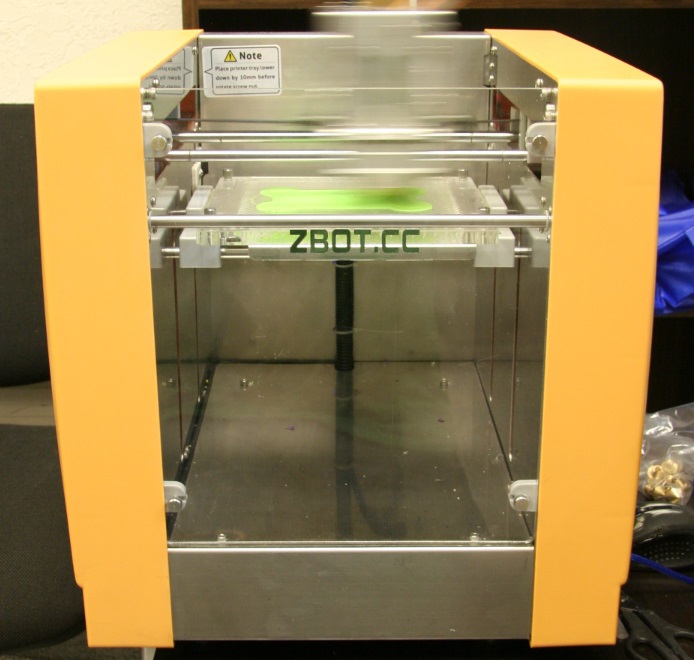

Передняя панель сделана из прозрачного оргстекла, но есть одно «но». Каждый раз приходится откручивать 4 винта чтобы снять ее, и закручивать все те же 4 винта, чтобы надеть обратно. Т.е. снимать ее приходится по окончании каждой печати. Но можно печатать и без нее.

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

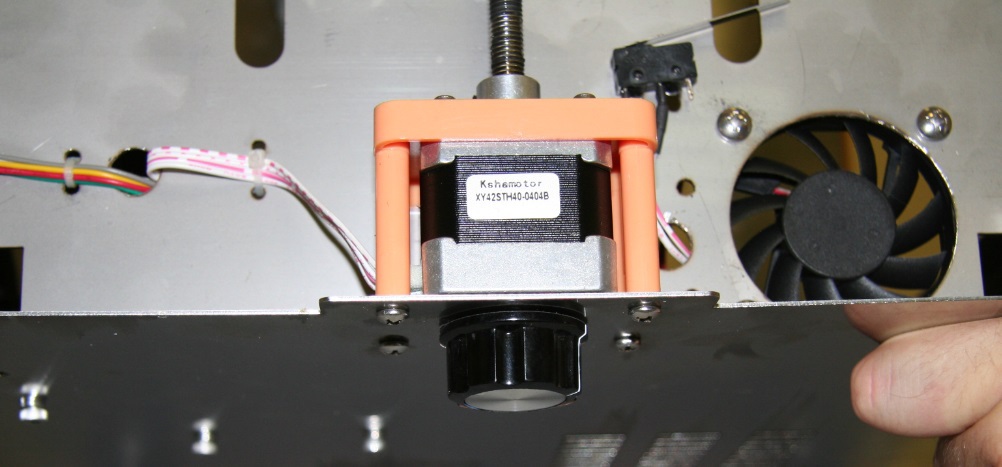

Правый край платформы неподвижен, а левый регулируется по высоте ручкой внизу принтера. Эта ручка как раз подключена к двигателю левого осевого винта. Считается, что перед-зад платформы откалиброван еще на заводе

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

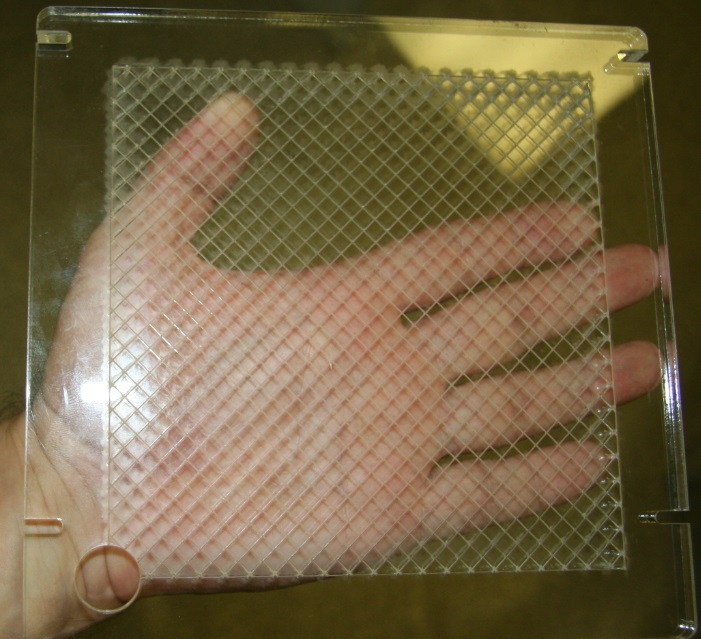

Платформа из акрила, разлинованного в сеточку. Размер платформы 15 см х 15 см. У старшей модели Zbot FDM-i2 платформа на 10 см шире.

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

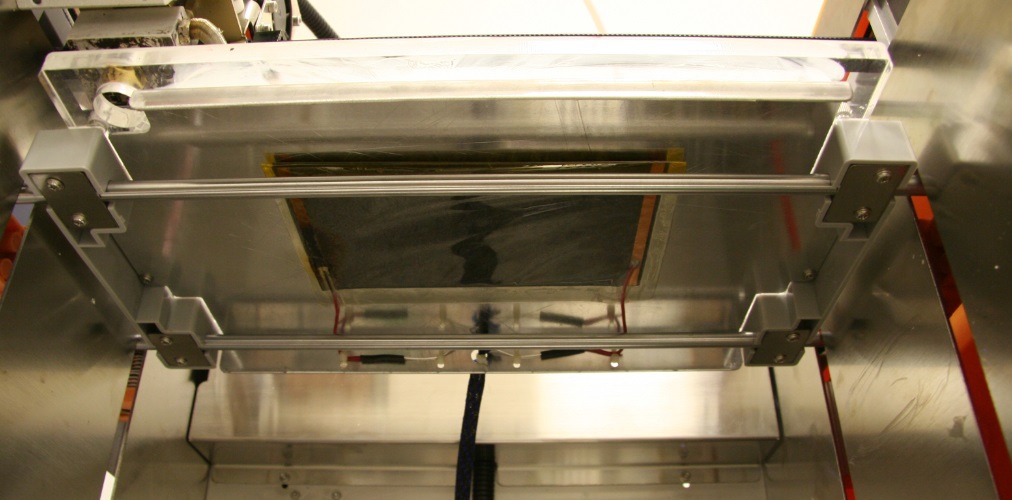

Платформа подогреваемая, но температуру нагрева регулировать нельзя. Греется она всегда, когда принтер включен.

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

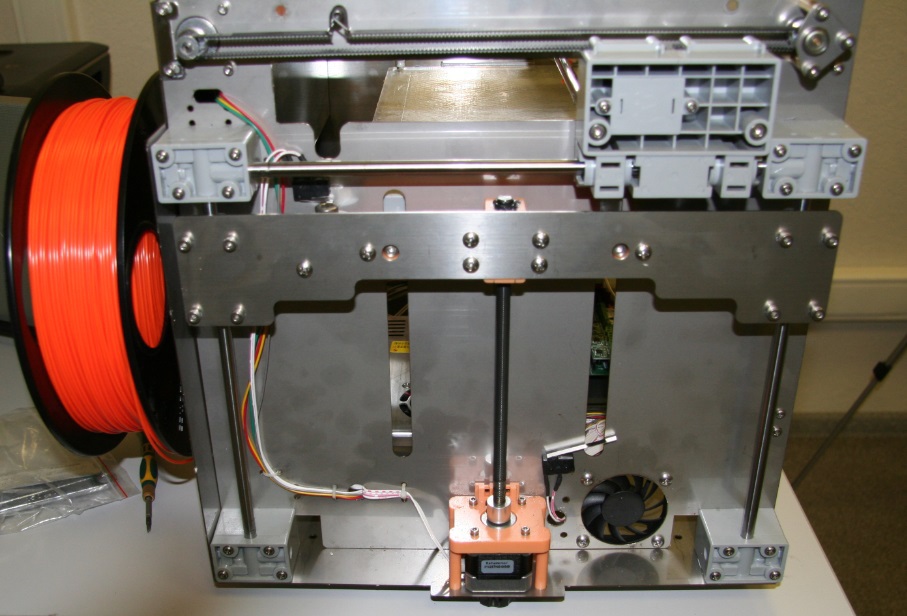

Система похожа на Replicator. Но у этого принтера по оси Z платформа закреплена на 2 концах слева и справа. На каждом конце две линейные круглые направляющие и винтовая ось.

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

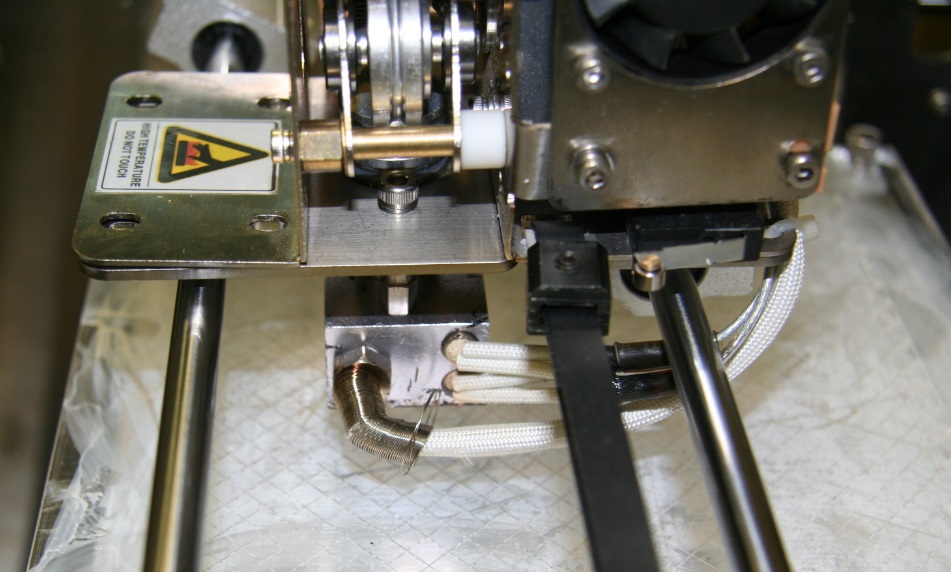

Два нагревательных элемента. До 240 градусов принтер разогревается за 2-3 минуты

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

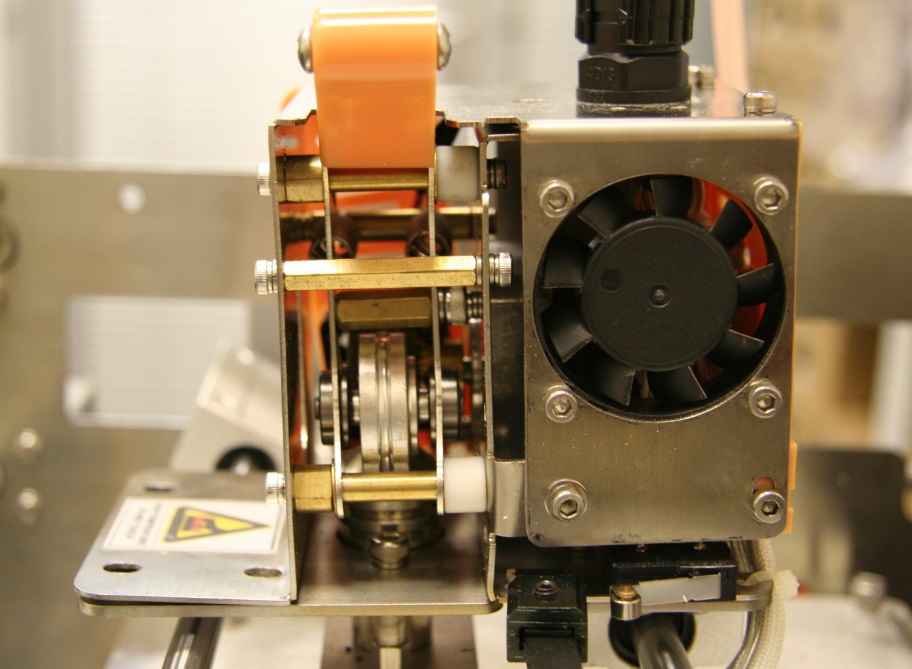

Прижимной механизм прочный, так как не содержит пластиковых деталей, за исключением рычага. У подающего двигателя свой вентилятор. Желоб для направления пластика расположен на прижимном колесе, а две плотные пружины имеют достаточную силу, чтобы пластик не проскальзывал.

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

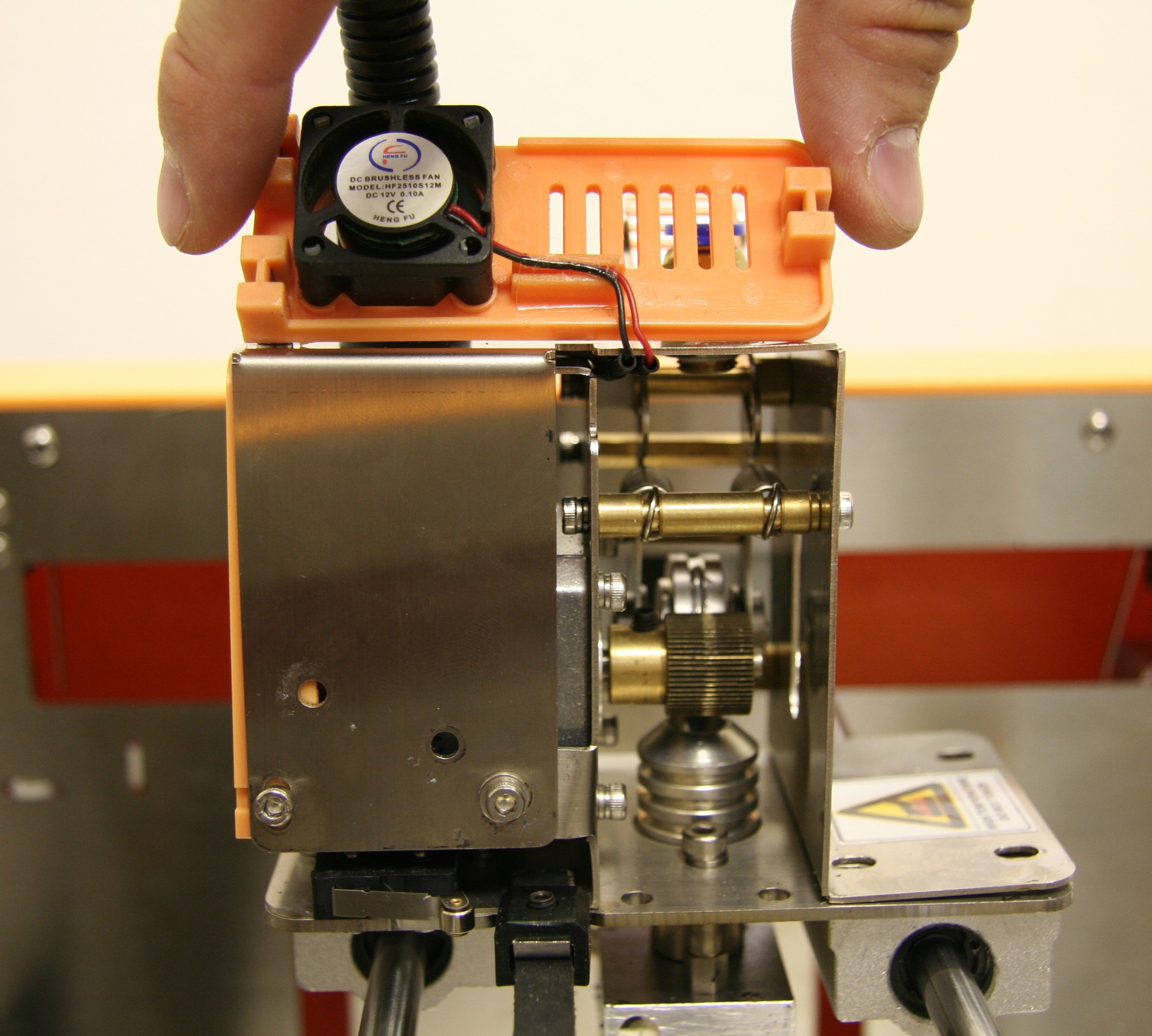

массивное сопло, раздельные вентиляторы для сопла и для двигателя и любопытный прижимной механизм

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

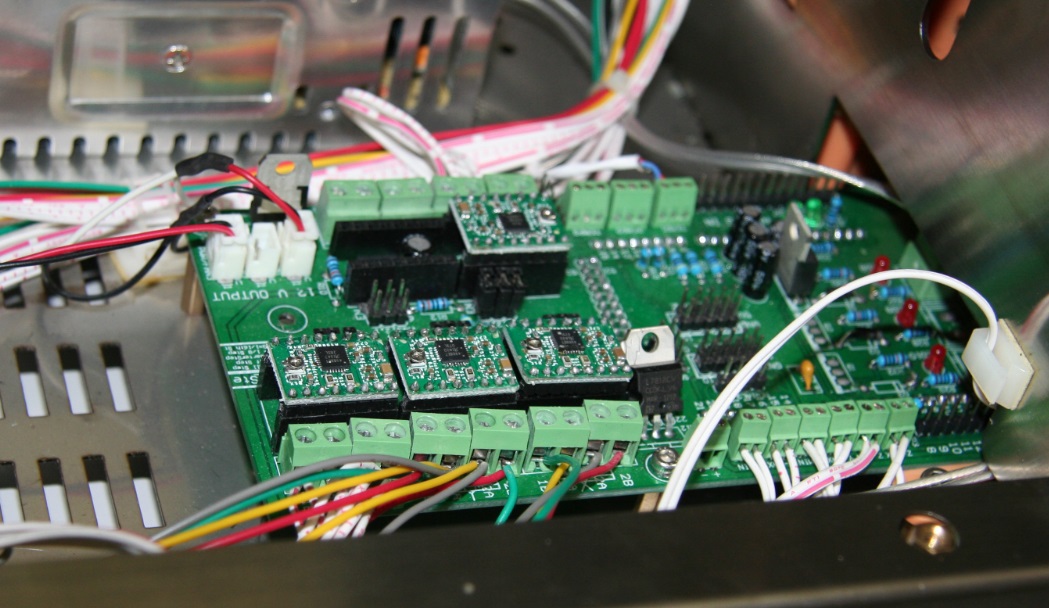

Электроника такая же как и у первого Ultimaker. Управляется Arduino. Используемая прошивка — Marlin, что позволяет использовать для печати все наиболее распространенные приложения (Kissliser, pronterface (printrun), Slic3r, Cura, Repetier Host, Simplify3d, Octoprint).

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

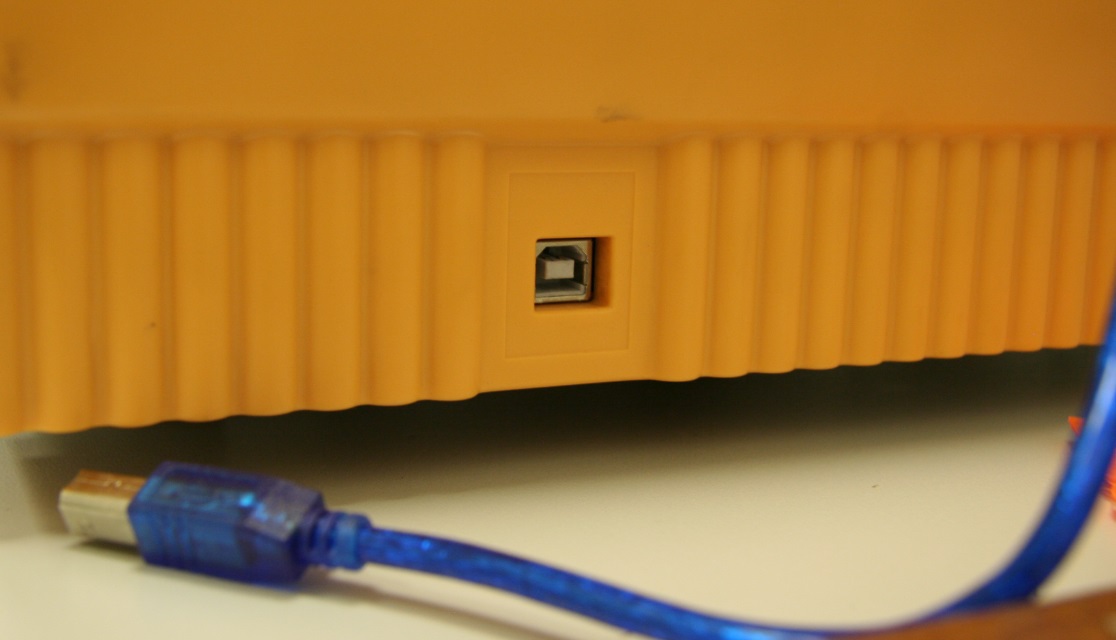

Производители обещают, что в скором времени этот принтер обзаведется LCD-экраном и слотом для SD-карты.

Софт

Родным софтом является связка Kisslicer+Printrun

Zbot. Как китайцы из промышленного 3d принтера сделали настольный

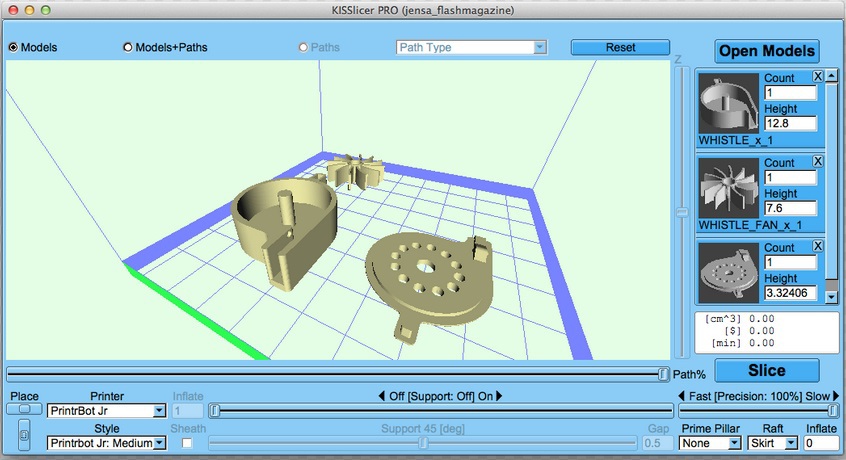

Кisslicer используется для преобразования 3D-модели в GCode. Есть на русском языке. Kisslicer поставляется уже с предустановленными настройками для Zbot FDM-i1


Printrun используется для отправки GCode на печать

Zbot. Как китайцы из промышленного 3d принтера сделали настольный
Выбираем соотношение скорость/качество

Принтер может печатать как ABS, так и PLA, но изначально он разрабатывался под ABS.
