Все началось с того, что дома пропал интернет. У меня подключены два проводных оператора и оба стали недоступны. Позже оказалось, что в соседнем доме выключили электричество. Поскучав час другой без интернета, я вспомнил о 3G модеме ZTE MF112. Подключил к компьютеру, но этого было мало, хотелось еще и рабочий Wi-Fi в квартире. По этой причине я его подключил к своему MikroTik RouterBoard 951g-2hnd. Вот об этом я и расскажу.

Настройка модема

У MikroTik RouterBoard 951g-2hnd один USB порт. Для удобства я подключил 3G модем через маленький USB удлинитель и приступил к настройкам:

Смотрим какие устройства нам доступны по USB:
system resource usb print
# DEVICE VENDOR NAME SPEED
1 1:2 ZTE,Incorporated ZTE WCDMA Technologies MSM 480 Mbps

В WinBox`е

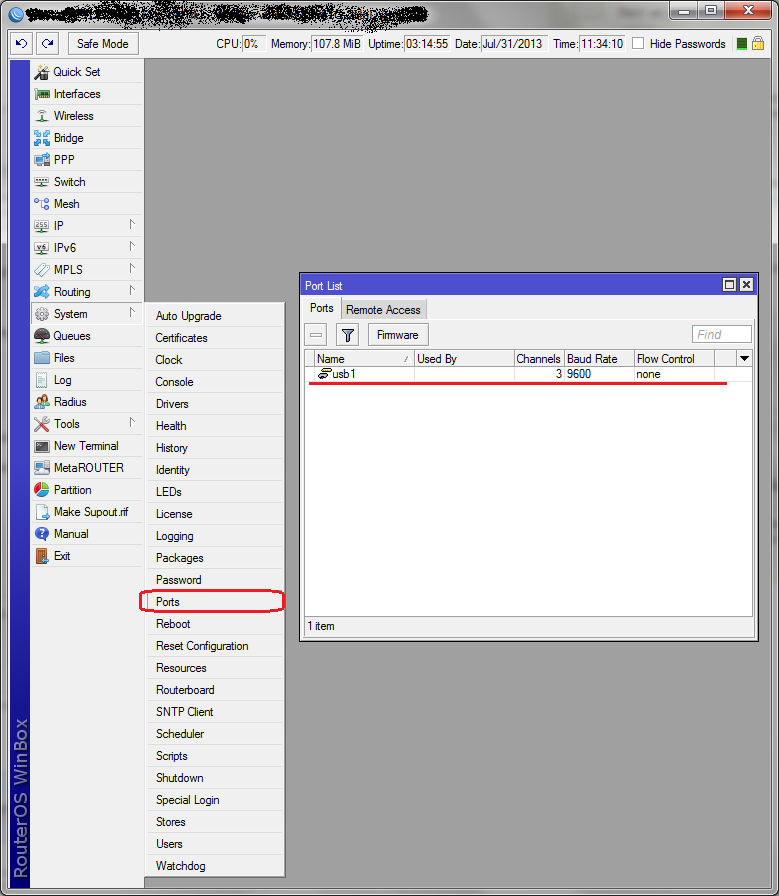

Смотрим порты, а главное количество каналов (3 канала от 0 до 2):
port print
Flags: I - inactive
# NAME CHANNELS USED-BY BAUD-RATE
0 usb1 3 9600

В WinBox`е


Теперь подключимся к модему и настроим его работу (канал выбираем перебором, ожидая на ввод команды AT ответ OK. У меня получилось с 1 и 2 каналом.):
system serial-terminal port=usb1 channel=1
[Ctrl-A is the prefix key]
AT
OK

Сначала сбросим к заводским настройкам:
AT&F
OK

Посмотрим на наш модем:
ATI
Manufacturer: ZTE CORPORATION
Model: MF112
Revision: BD_MF112V1.0.0B01
IMEI: 35***********54
+GCAP: +CGSM,+DS,+ES
OK

Проверим блокировку сети/SIM
AT+ZSEC?
+ZSEC: 3,0
OK

тут +ZSEC: N,X
N — Статус блокировки сети:
0 Инициализация шифрования (Незначительные SEC_ITEMS)
1 Network Lock ошибки. (Незначительные SEC_ITEMS)
2 Сетевая блокировка
3 разблокирована или исправить MCC/MNC

X — Статус блокировки SIM:
0 Нет действий
1 Сеть Lock
2 (U) SIM-карты Блокировка
3 Сеть Lock и (U) SIM-карты Блокировка

Уровень сигнала:
AT+CSQ
+CSQ: 17,99
OK

В децибелах (X = 17): -113 + X * 2 = -113 + 17 * 2 = -79 дБ

Узнать SIM IMSI номер:
AT+CIMI
25***********56
OK

Далее отключаем виртуальный CDROM:
AT+ZCDRUN=E
Enter download mode result(0:FAIL 1:SUCCESS):1
OK

AT+ZCDRUN=8
Close autorun state result(0:FAIL 1:SUCCESS):1
OK

Выбираем режим работы:
AT+ZSNT=0,0,0 (Авто) — по умолчанию
AT+ZSNT=0,0,1 Автоматический выбор сети: GSM+WCDMA, предпочтение GSM
AT+ZSNT=0,0,2 Автоматический выбор сети: GSM+WCDMA, предпочтение WCDMA
AT+ZSNT=1,0,0 Автоматический выбор сети: только GSM
AT+ZSNT=2,0,0 Автоматический выбор сети: только WCDMA
AT+ZSNT=0,1,0 Ручной выбор сети: GSM+WCDMA
AT+ZSNT=1,1,0 Ручной выбор сети: только GSM
AT+ZSNT=2,1,0 Ручной выбор сети: только WCDMA

Я выбрал Автоматический выбор сети: GSM+WCDMA, предпочтение WCDMA:
AT+ZSNT=0,0,2
OK

Все теперь сохраняем данные в текущем профиле:
AT&W
OK

Жмем Ctrl-A
[Q - quit connection] [B - send break]
[A - send Ctrl-A prefix] [R - autoconfigure rate]

и Q
Welcome back!

В WinBox`е

нет возможности работать с serial-terminal

Настройка подключения

Для этого нам нужны следующие исходные данные (пример на операторе MTS):

  • APN: internet.mts.ru
  • Phone: *99#
  • User: mts
  • Password: mts

Кроме того:

  • порт к которому подключен модем: usb1
  • номера data и info каналов: 2 и 1 (подобрал перебором)

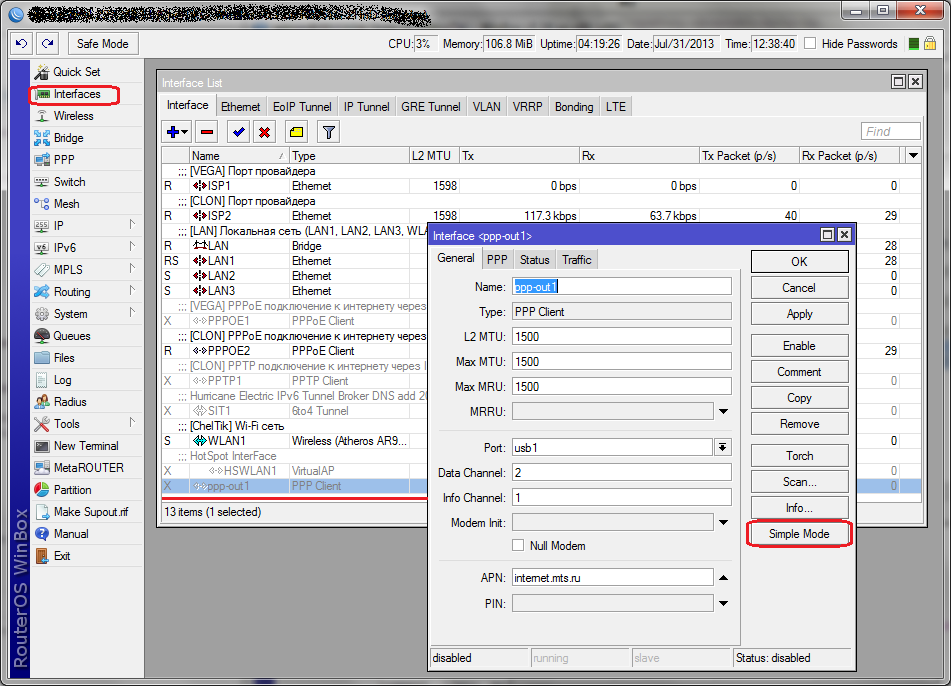

В интерфейсах должно появится новое соединение ppp-out1:
interface print
Flags: D - dynamic, X - disabled, R - running, S - slave
# NAME TYPE MTU L2MTU MAX-L2MTU MAC-ADDRESS
12 X ppp-out1 ppp-out

Настроем его:

и подключим:

Получение/Отправка SMS

Интерне есть, но за него надо платить, а для этого нужно следить за балансом. Для этого я воспользовался SMS-помощником.
У MTS, чтобы получить SMS с балансом нужно отправить сообщение на номер 111 с текстом 11. Делается это так (канал выбран перебором):
tool sms send usb1 phone-number=111 message=11 channel=1

Далее читаем входящие сообщения и ждем наше (secret равен любой строке):
tool sms set channel=1 port=usb1 keep-max-sms=10 receive-enabled=yes secret=blabla
tool sms inbox print

В WinBox`е


Получаем пустое сообщение от 111. Дело в том что Mikrotik может работать только с текстовыми SMS сообщениями, а вот с PDU нет.
Необходимо заставить SMS-помощника присылать сообщения в текстовом виде. Для этого достаточно отправить SMS на номер +79126313431 с текстом Eng (Это для оператора MTS):

tool sms send usb1 phone-number=+79126313431 channel=1 message=Eng

Смотрим:
tool sms inbox print
# PHONE TIMESTAMP MESSAGE
0 +79126313431 Jul/30/2013 14:08:40 GMT +6 Now you are a default language user
1 111 Jul/30/2013 14:07:33 GMT +6

Пробуем еще раз получить баланс:
tool sms send usb1 phone-number=111 message=11 channel=1
Смотрим:
tool sms inbox print
# PHONE TIMESTAMP MESSAGE
0 111 Jul/30/2013 14:09:20 GMT +6 Vash balans:117,5 rub. sms
1 +79126313431 Jul/30/2013 14:08:40 GMT +6 Now you are a default language user
2 111 Jul/30/2013 14:07:33 GMT +6

Теперь мы можем принимать SMS сообщения.

Тариф

Я опишу лишь MTS т.к. его SIM карта была у меня (собственно как и модем — но это исправимо)

Тариф: Супер МТС и главное это опция «МиниБИТ», которая позволяет платить за интернет, только в тот день, когда он нам необходим. Минус это суточная квота в 5 Мбайт, далее скорость падает до 32Кбит/с.

Если кто знает более выгодные подобные тарифы/опции, то поделитесь пожалуйста.

Вот так вот я организовал аварийный интернет-канал на всякий случай.
