Аннотация

Данная статья содержит описание метода графического тестирования случайных последовательностей, на соответствия критериям истинно случайным последовательностям. В статье приводиться обзор метода «Приблизительной энтропии» входящего в состав пакета тестирования NIST, также приводятся сравнительный анализ последовательностей полученных при помощи ГПСЧ описанных в статье Ocelot Генерация случайных чисел на микроконтроллерах

Тест «Приблизительной энтропии»

Расчет «Приблизительной энтропии» (Approximate Entropy) является одним из тестов входящих в состав пакета тестирования NIST.

Данный тест заключается в подсчете частоты всех возможных перекрываний шаблонов длины m бит на протяжении исходной последовательности битов. Цель теста — сравнить частоты перекрывания двух последовательных блоков исходной последовательности с длинами m и m+1 с частотами перекрывания аналогичных блоков в абсолютно случайной последовательности. Вычисляемое в ходе теста значение вероятности p должно быть не меньше 0,01. В противном случае (p < 0,01), двоичная последовательность не является абсолютно произвольной.

ApEn(m), где n — длина в битах входящей последовательности; m — длина в битах начального блока для тестирования; ε — битовая последовательность

Шаг 1

Дополните n-битовую последовательность чтобы получилось ровно n перекрытий m-битной последовательностью. Для этого добавьте m-1 бит из начала последовательности в ее конец.

Например: ε = 0100110101 и m = 3, тогда n = 10. Добавляем 0 и 1 в начало последовательности и в конец последовательности. (Это делается для каждого значения m).
Получится тестовая последовательность: 010011010101.

Шаг 2

Частота рассчитывается для n перекрывающихся блоков (например: если блок содержащий εj и εj+m-1 рассчитывается в позиции j, тогда блок содержащий εj+1 и εj +m рассчитывается в позиции j+1).

Пусть количество возможных m-bit ((m+1)-bit) значений будет представлено как Cmi, где i есть m-битное значение.

Для тестовой последовательности полученной на 1 шаге, перекрывающие m-битные блоки (при m = 3) будут 010, 100, 001, 011, 110, 101, 010, 101, 010, and 101. Количество вхождений 2m = 23 = 8 м-битовых последовательностей:
#000 = 0, #001 = 1, #010 = 3, #011 = 1, #100 = 1, #101 = 3, #110 = 1, #111 = 0

Шаг 3

Производим расчет Cmi для каждого значения i.
C3000 = 0, C3001 = 0.1, C3010 = 0.3, C3011 = 0.1, C3100 = 0.1, C3101 = 0.3, C3110 = 0.1, C3111 = 0.

Шаг 4

Производим расчет
Информационная безопасность / Анализ случайных последовательностей с помощью простых графических тестов

Шаг 5

Повторяем шаги 1-4 для m = m + 1

Шаг 6

Получаем значение ApEn(m) = φ(m)(m+1)

Для текущего примера ApEn(3) = -1.643418 – (-1.834372) = 0.190954

Входящие значения

Необходимо выбирать значения n и m такие чтобы: m < log2n-5

Построение графиков

Для получения графиков были проведены серии тестов по расчету ApEn при m=2. Значение n изменялось в диапазоне от 0 до 1000000 c шагом 100. Были также проведены серии тестов с шагом 1. Полученные результаты с шагом 1 и шагом 100 значительных отличий не имеют, поэтому тестирования проводилось именно с шагом 100. Примерное время расчета одной последовательности длинной в 1000000 бит занимает около 7 минут на Intel Core i3 U380 1,33 GHz в один поток, и около 6:30 минут в 16 потоков. Для отображения графиков используется логарифмическая шкала Y, а также результаты представлены в виде отклонения от нормального распределения. Принцип расчета описан в статье STEVEN M. PINCUS Approximate entropy as a measure of system complexity

Графическое представление результатов

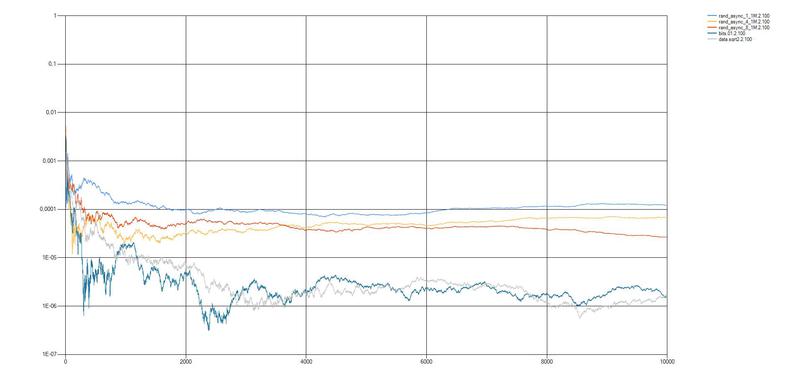

1. Источник энтропии на асинхронных таймерах

Таймер 1 — watchdog, тактирование от RC-генератора, период T1 = 15 мс.
Таймер 2 — 8 битный, тактирование от кварцевого генератора, тактовая частота F = 16.0 МГц.

rand_async_1_1M — в качестве результата использован 1 младший бит счетчика 2. Скорость генерации 120 бит/с
rand_async_4_1M — в качестве результата использованы 4 младших бита счетчика 2. Скорость генерации 280 бит/с
rand_async_8_1M — в качестве результата использованы все 8 бит счетчика 2. Скорость генерации 450 бит/с
Информационная безопасность / Анализ случайных последовательностей с помощью простых графических тестов

2. Источник энтропии с RC-цепью

Постоянная времени RC = 5 мс. Тактовая частота счетчика F = 16.0 МГц.
rand_rc_1_1M — в качестве результата использован 1 младший бит счетчика. Скорость генерации 370 бит/с
rand_rc_4_1M — в качестве результата использованы 4 младших бита счетчика. Скорость генерации 1500 бит/с
rand_rc_8_1M — в качестве результата использованы все 8 бит счетчика. Скорость генерации 2870 бит/с
Информационная безопасность / Анализ случайных последовательностей с помощью простых графических тестов

3. Источник энтропии на АЦП

Измеряемое напряжение VDD = 3.3 В (нестабилизированное), опорное напряжение VCC = 5.0 В. Разрядность АЦП 10 бит, тактовая частота преобразования 125 кГц.
rand_adc_1_1M — в качестве результата использован 1 младший бит результата АЦП. Скорость генерации 8.93 кбит/с
rand_adc_2_1M — в качестве результата использованы 2 младших бита результата АЦП. Скорость генерации 17.9 кбит/с
rand_adc_4_1M — в качестве результата использованы 4 младших бита результата АЦП. Скорость генерации 29.5 кбит/с
Информационная безопасность / Анализ случайных последовательностей с помощью простых графических тестов

Заключение

Как мы видим из графического представления результатов анализ можно сделать выводы, что качество случайных последовательностей полученных при помощи микроконтроллеров, на несколько порядков меньше случайных последовательностей из набора DIEHARD и из последовательности полученной при извлечении квадратного корня из числа «2». Использование полученных случайных последовательностей в современной криптографии весьма опасна, что подтверждается также результатами тестов NIST и DIEHARD. Дальнейшим этапами исследования станут применение нераспространенных статистических тестов, для выявления истинно случайных последовательностей.

Автор: sleeplessaek
