В след за обзором от vvzvlad на $80 MIPS планшет — обзор на еще одно достижение в покорении низких стоимостей — $100 ARM планшет от китайских noname-товарищей.

Allwinner

Планшет основан на процессоре компании Allwinner — рекордсмена по низкой стоимости ARM процессоров. Их процессор в масштабе производства стоит ровно $7, это рекорд для процессора с такими характеристиками. Собственно, вот они:

  • 1.2ghz Cortex A8
  • MALI400MP OpenGL ES 2.0 GPU
  • DDR3 Controller 800MHz 1GB max
  • Ускорение воспроизведения видео вплоть до 2160p
  • NAND Flash с поддержкой до 8 NAND микросхем
  • 4 SDIO интерфейса
  • USB 2.0 хост + USB-OTG, причем OTG автоматически может быть переконфигурирован во второй хост
  • 24-pin RGB/TTL + HDMI выход
  • SATA-II 3гб/с
  • 10/100 Ethernet
  • Второй 24-pin RGB/TTL мультиплексированный с обычным PATA
  • GPIO, I2C, PWM, матрица кнопок 8x8, встроенный контроллер для резистивных тачскринов и т.д.

Ближайшие конкуренты начинаются от $10, процессоры от TI и других фирм стоят $15-20 и производятся за пределами Китая. Allwinner Tech полностью китайская компания, все чипы спроектированы и произведены в Китае, что дает возможность появления таких планшетов, как в этом обзоре. Так же, в виду поддержки sata/pata Allwinner A10 можно встретить в IPTV приставках и медиаплеерах в некоторых странах.

Характеристики

Теперь к характеристикам, они, как уже можно было понять из описания процессора, вполне недурственны

  • Процессор: Allwinner A10 1.0GHz + графика Mali400MP
  • Оперативная память: 512MB (128 зарезервированно Mali400 + 100 самой системой)
  • Flash: 4GB NAND
  • Экран: 7" 800*480, увы всего 18 bit + miniHDMI
  • Тачскрин: емкостной, пятиточечный
  • Связь: WiFi bg
  • Звук: 3.5 мм jack + 1 динамик
  • Внешняя память: microSD слот, поддержка монтирования USB устройств
  • Камера: VGA на передней панели
  • Батарея: 3000mAh
  • Размеры и вес: 190*116*7 мм, 350 грамм
  • Android: 4.0.3

Комплект и внешний вид

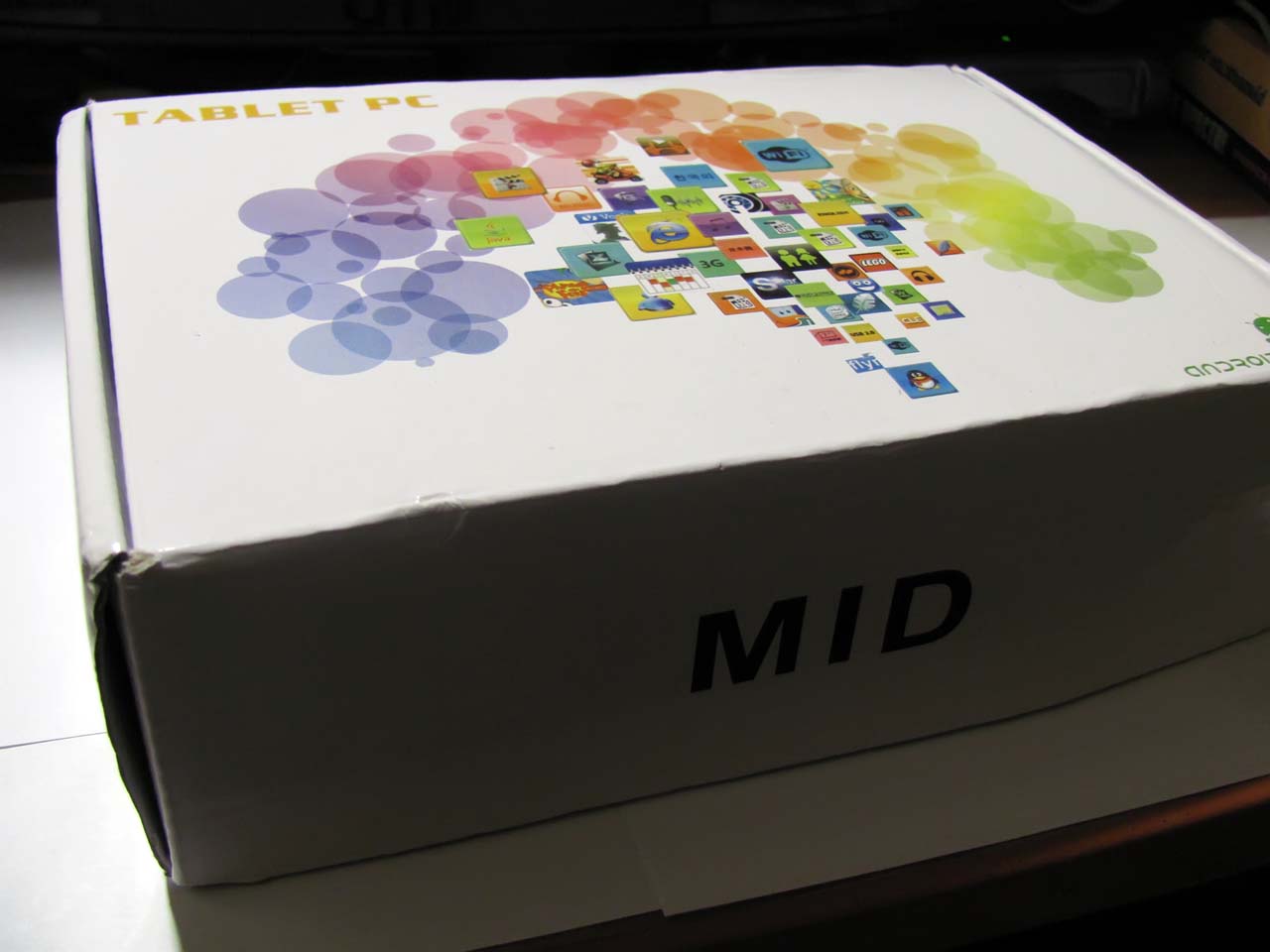

Поставляется планшет в неказистой коробочке с местами психоделическими иконками, которую изрядно отпинала Пточа Роисси

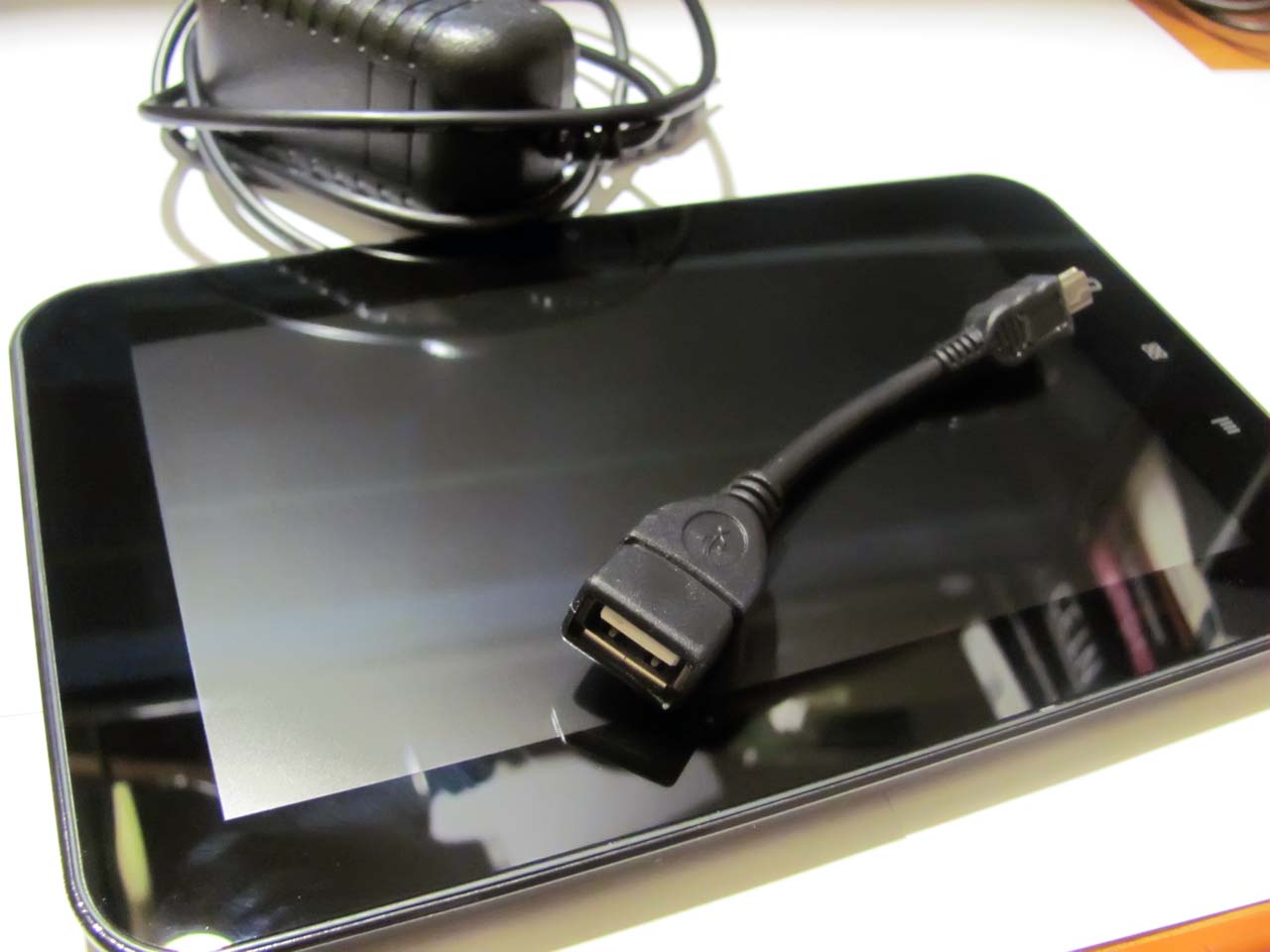

Внутри находился сам планшет, никому ненужная инструкция, переведенная google translate, наушники стоимостью менее 1 копейки, такая же зарядка и USB-хост переходник.
Начнем осмотр, справа у планшета находятся элементы управления и все разъемы, кроме microSD.
Из разъемов слева на право присутствуют: разъем для зарядки 5 вольт, USB с поддержкой хоста и зарядки, miniHDMI, 3.5 мм jack.

Сам microSD находится на нижней грани неподалеку, перечисленные выше разъемы подписаны.

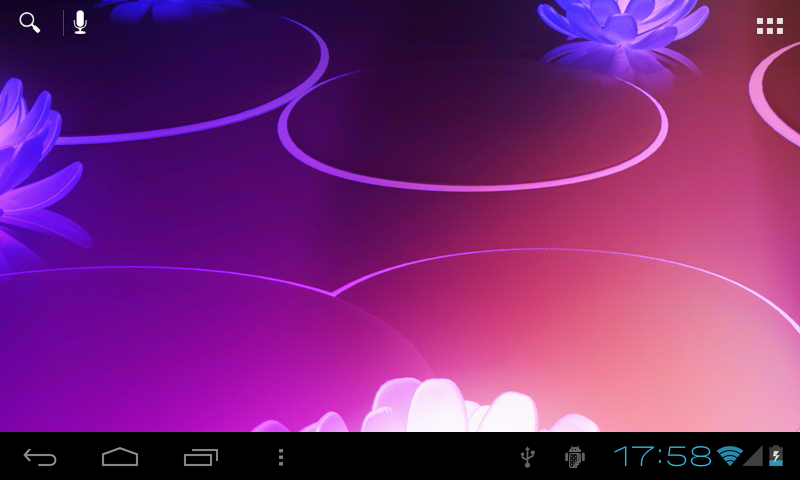

Перейдем к работе планшета, по умолчанию, планшет приветствует нас с незатейливой розовенькой обоиной, как, впрочем, и другие подобные планшеты.
Изменим эту ситуацию на что-нибудь более бодрое.

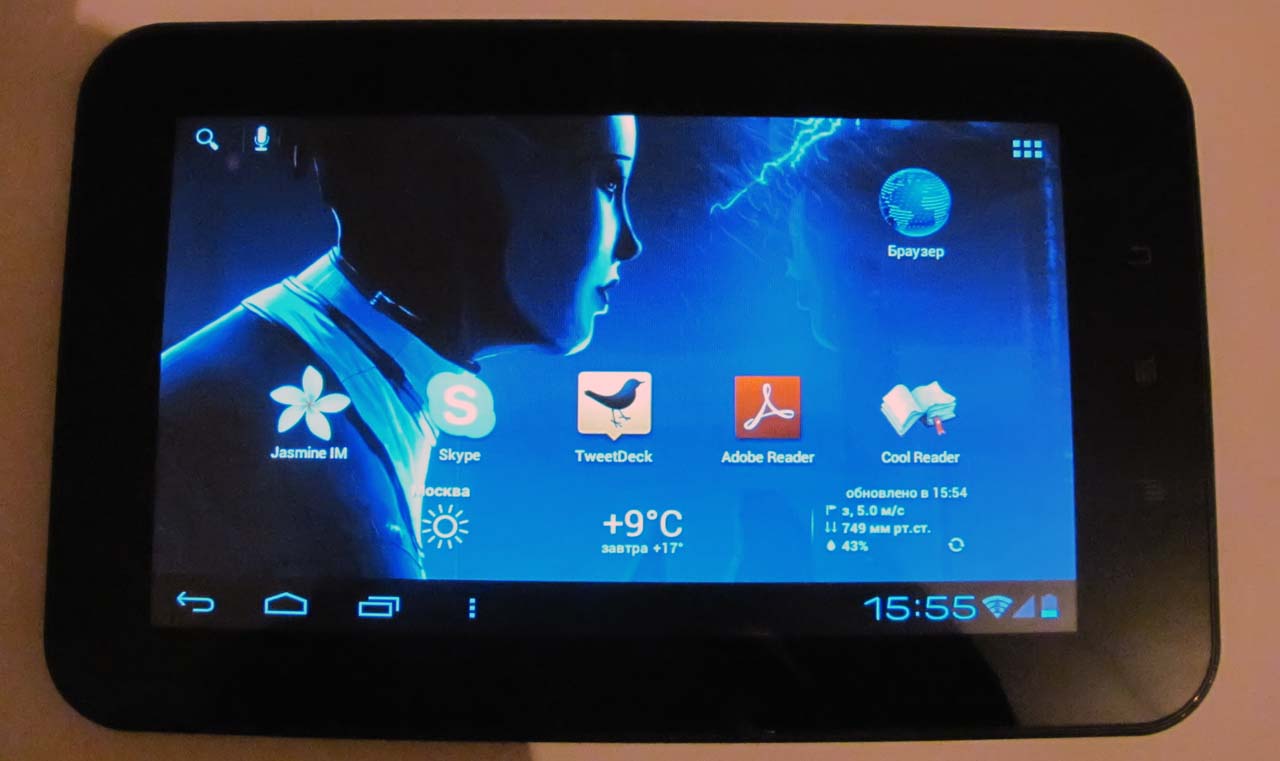

Так-то лучше.

Результаты тестов

Теперь стоит прогнать бенчмарки и собрать информацию, воспользуемся Quadrant, AnTuTu и NenaMark2.

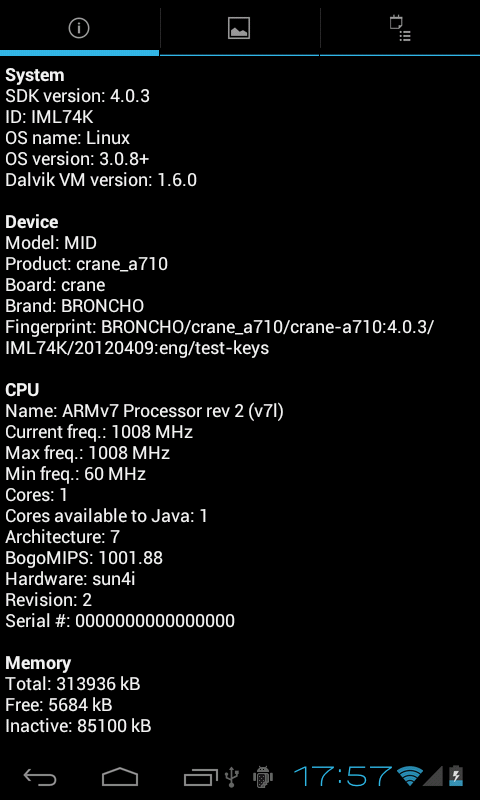

Сначала соберем информацию, вот то, что о себе заявляет планшет.

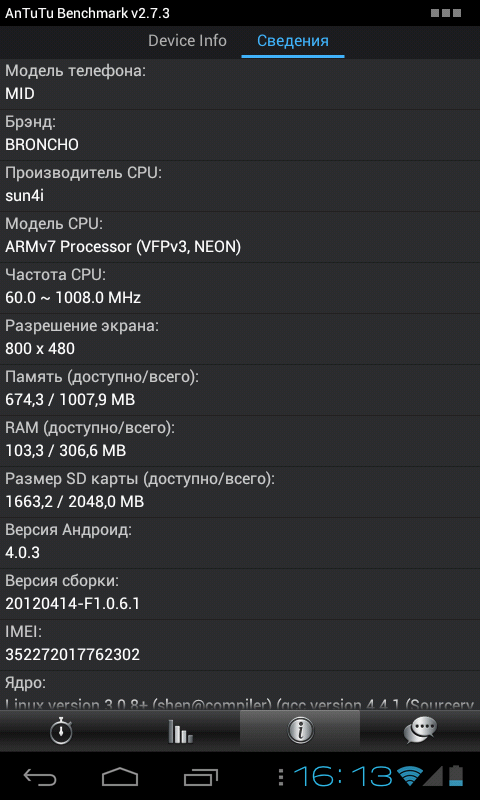

Воспользуемся информацией из AnTuTu и Quadrant:
Здесь меня смущает то, что всего памяти видно 3GB, куда же делся еще 1GB?
Название платы, на которой сделан планшет — crane_a710, процессора — sun4i, это кодовое имя Allwinner A10. Последующие процессоры Allwinner называются sun5i(A13) и sun6i.

Перейдем к бенчмаркам, Quadrant, к сожалению, в последней версии сломал свой bar chart и наглядной картинки предоставить не смог, хотя все тесты планшет прошел.
AnTuTu уверяет нас что планшет работает примерно так же, как SGS I.

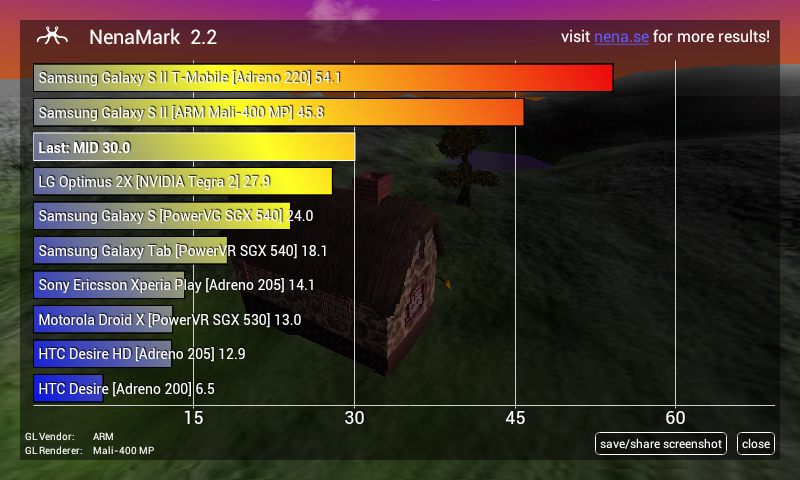

В OpenGL тесте NenaMark2 наш планшет обгоняет устройство с Tegra 2 и проигрывает устройству с таким же ускорителем Mali400MP.

Все видео, что я подсунул планшету, он прожевал без запинки, mkv фильмы в 720p и 1080p воспроизвелись стандартным плеером «2160p» без проблем и запинок, здесь планшет явно уделал мой старый Rena3, который 1080p не тянул. Вне этого плеера я тестировать не стал, так как понятно, что этот плеер идет в комплекте с библиотеками, работающими с IPU этого процессора. Подобную ситуацию я уже видел на всем известном плеере vogue, где mplayer от Ingenic с их библиотекой работал сносно, а остальные нет.

Осталось проверить работу USB-хоста и сделать традиционный скриншот с хабром.
Планшет видит Yota LTE модем и принимает за CD-ROM, ввиду отсутствия в стандартной поставке драйверов для CDC-Ethernet/RNDIS. Зато сразу становится понятно, что планшет рутован, бинарник su не удален, заход через adb сразу дает root консоль.

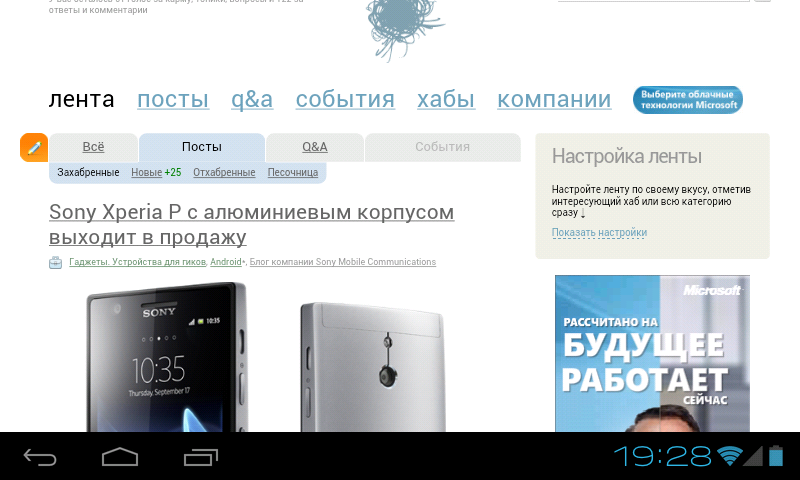

Остался традиционный скриншот.

Бонус #1 — разбор

Разбор предельно прост, сказывается цена устройства. Перед разбором microSD и все остальные соединения необходимо вынуть!
Вставляем карту в картоприемник любую щель в корпусе.
Проводим по периметру.
Получаем плату+экран+тачскрин на ладони. На плате находятся: Пустое место под flash, 4GB flash, Allwinner A10, две DDR3 (еще две на другой стороне платы), пустые места для: GPS/(WIFI?), второго USB, второго microSD.
AXP206 — контроллер блока питания планшета, в моем старом планшете Rena3 стояла такая же микросхема
3000mAh 3.7v аккумулятор
Отсутствие крышки не мешает планшету работать, главное кнопки не потерять.

Бонус #2 — Ресурсы

Компания Rhombus-Tech в данный момент пытается произвести на свет опенсорсную плату для разработчиков стоимостью $15, вокруг этого проекта собралось достаточно много пользователей, он уже был освещен на хабре, и в данный момент доступны:

  • KiCAD файлы для разводки своих устройств на Allwinner A10
  • u-boot
  • Исходники 2.6.36 (официальные от производителя), 3.0.28 (порт, много чего не работает) и 3.3 (очень ранний порт) — https://github.com/amery/linux-allwinner. Исходники «3.0.8+» используемого в планшете пока находятся под NDA у компаний, которые производят планшеты на Allwinner, публикация этих исходников запланирована на конец продаж устройств на Allwinner A10 и переходу к A13.
  • Способы дебага: microSD мультиплексирован с JTAG/UART0 процессора
  • Способы загрузки с microSD и заливки собственного образа во flash

Заключение

Что может планшет за $100? Еще год назад таким планшетом был бы какой-нибудь медленный rockchip из mp3 плеера с резистивным экраном. Теперь это мощный планшет с графическим ускорителем, занимающий средние строчки в бенчмарках, крутящий 1080p без проблем и обладающий потенциалом к хакингу, в виду наличия исходников ядра и выведенных наружу дебаг интерфейсов. Своих денег определенно стоит. Тем более, в последней прошивке для этого планшета исправили баги с Skype и потерей цветовых каналов в видео. Любителям поиграть понравится широкий список протестированных игр (можно найти на 4pda).

Из недостатков у планшета можно выделить малое время работы от батареи, всего около 3 часов при максимальной загрузке с wifi и максимальной яркостью и 5-6 часов при средней яркости и низкой нагрузке. Так же совсем грустно выглядят градиенты на матрице, хотя за такие деньги это наверняка лучшее. Еще стоит отметить странную организацию памяти, дело в том, что системный раздел примонтирован в /, а второй, находящийся на той же микросхеме что и системный, примонтирован в /mnt/sdcard, внешняя карточка монтируется в /mnt/extsd. Такую разметку не слишком любят старые приложения и могут возникать конфликты. Взвесим все что у нас получилось:

Плюсы:

+ Низкая цена
+ Высокая скорость работы
+ Графический ускоритель Mali400
+ Android 4.0.3
+ Skype работает (видео + аудио)
+ Воспроизведение 1080p видео (рабочий IPU)
+ Простота обновления прошивки и хорошая периодичность выхода новых версий, что редко для китайских товаров
+ Доступны исходники ядра с поддержкой платы планшета
+ Дебаг-интерфейсы выведены наружу
+ USB-хост

Минусы:

- Печальные градиенты на 18-битной матрице, dithering во всей красе
- Один слабенький динамик
- Малое время работы при максимальной нагрузке
- Странная организация памяти, не совместимая со старыми приложениями
- Глянцевый, глянцевый везде, кнопки, корпус, экран, всё, ВСЁ собирает отпечатки
- Стандартную зарядку сразу выкинуть на помойку либо повесить на нее феррит
- Слабая коробка, которую на нашей почте помнут моментально

Доступность

Ссылки

P.S.: Обои из обзора + оригинал с deviantart.

Автор: RZK333
