Книжный сканер своими руками

в 10:47, , рубрики: diy или сделай сам, сканер, сканер для книг, метки:

Мысль собрать книжный сканер, появилась после того как мне пришлось сканировать довольно таки объемную книгу. Сканировал на обычном планшетном сканере и заняло это довольно много времени. И так же много времени ушло на пост обработку что бы добиться более менее приемлемого качества и удобства чтения полученного материала.

Как все начиналось. Вначале было слово, и слово это было матерным. Поскольку после всей эпопеи со сканированием книги других слов не находилось.

Вопрос стал актуальным. Порывшись на просторах интернета нашел готовые решения книжных сканеров. Так сказать от производителя. Но стоимость подобных комплексов навевала грустные мысли, мне это не по карману.

Сев и пораскинув мозгами, пришел к выводу, что надо такой сканер сделать самому. И самое главное такой сканер смогу сделать сам. Ведь в чем заключается конструкция книжного сканера. Это колыбель для книги с определенным углом, стойки для крепления фотокамер и освещения, а так же программа для последующей обработки полученных фото.

Основной материал для сканера выбрал: дерево и пластик. Его легче в домашних условиях обрабатывать. А так же стандартный крепеж из магазина метизов.

Фотографий самого процесса изготовления нет. Представленные фото показывают последовательность сборки сканера и буду кратко описывать, что и для чего.

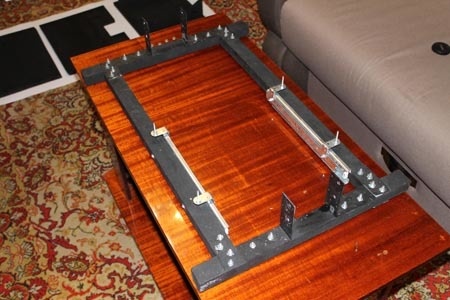

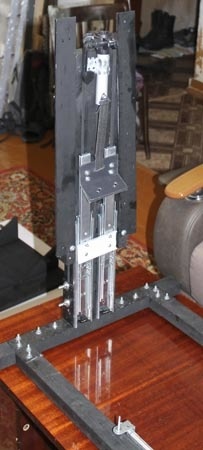

Основание сканера.


Материал: деревянный брусок, стальные пластины, уголок для крепления вертикальных стоек, мебельные направляющие на которые будет устанавливаться основание колыбели книги.

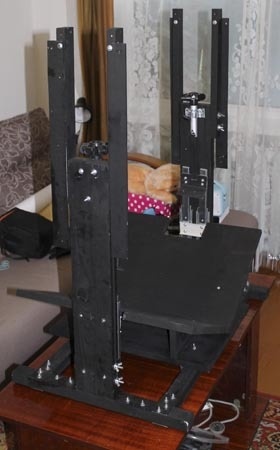

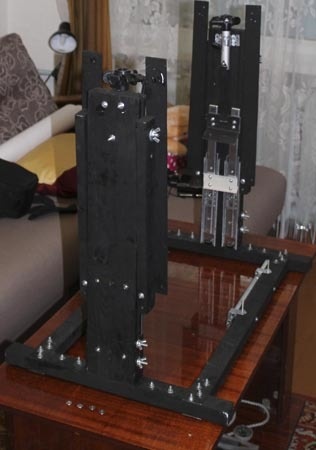

Вертикальные стойки левая и правая идентичны.



Материал: деревянный брусок, мебельные направляющие на которые будет крепиться прижимное стекло, верхняя часть обычного штатива в которую будет установлено крепление для фотоаппарата.

Закрепляется все на основании при помощи болтов.

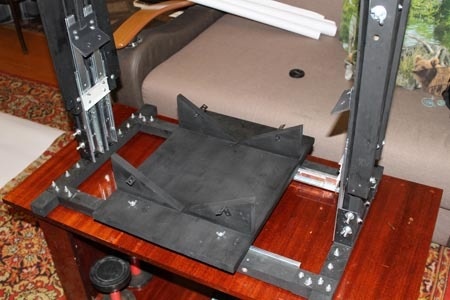

Основание колыбели.


Материал: мебельный щит толщиной 18 мм. Закрепляется на направляющие основания.

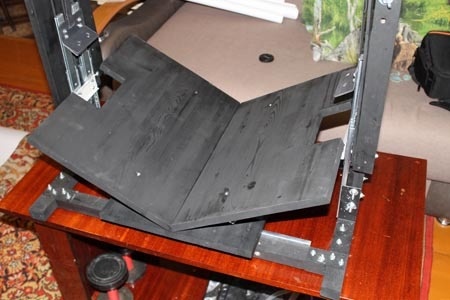

Крылья колыбели.


Материал: мебельный щит толщиной 18 мм. У колыбели угол развала 120 градусов. Что позволяет бережно обращаться с книгой, не повреждая её.

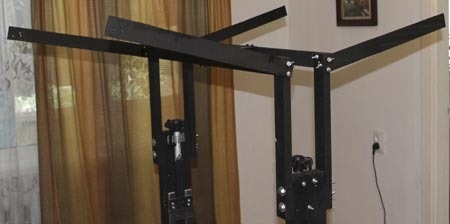

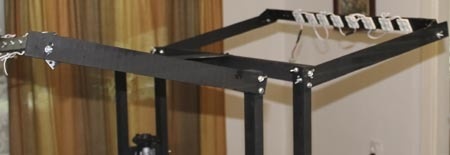

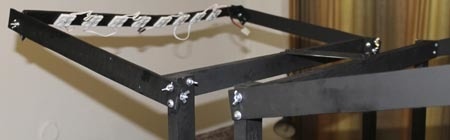

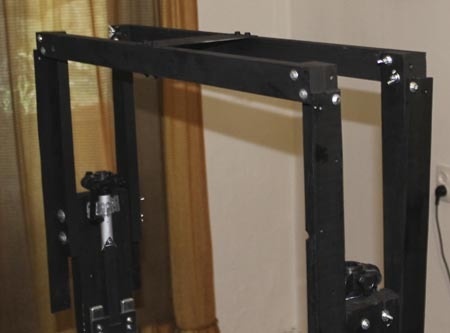

К вертикальным стойкам присоединяется перекладина жесткости.



Материал: деревянный брусок, стальная пластина.

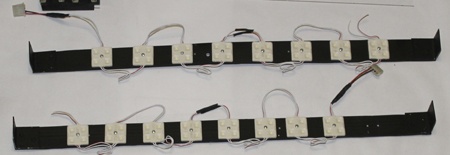

К пластиковым направляющим прикрепляются планки освещения.




Материал: пластик, металлический уголок, светодиодные модули на 4 светодиода общей мощностью 23W, по 8 модулей с каждой стороны.

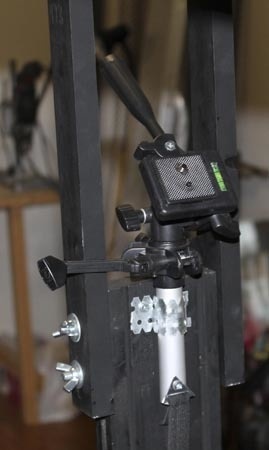

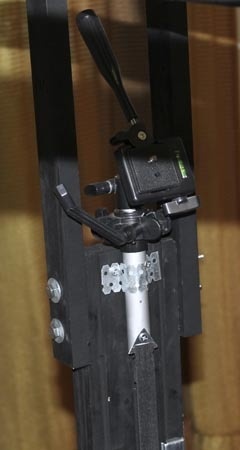

Крепление для фотоаппарата.



Стандартные от штатива.

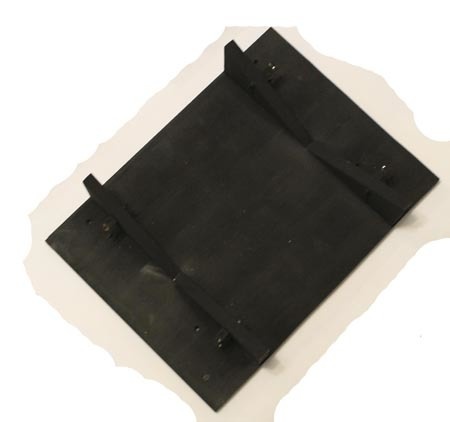

Прижимное стекло.



Материал: оргстекло толщина 5 мм., используется две пластины соединенных между собой пластиковыми треугольниками.

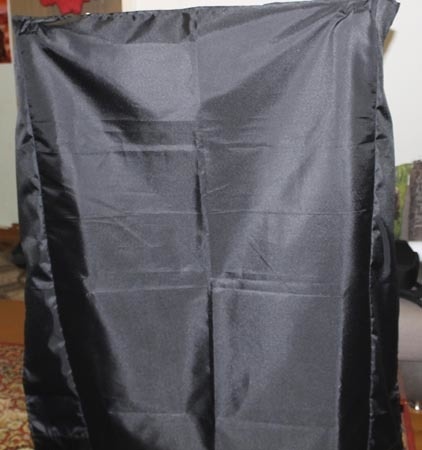

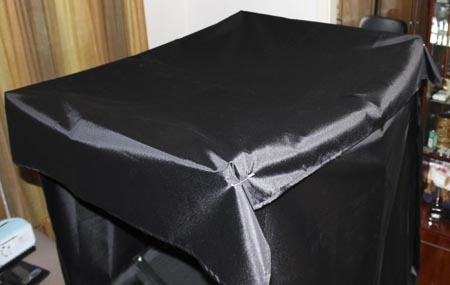

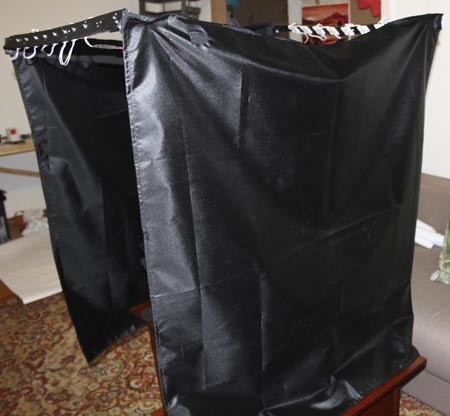

Вся конструкция закрывается светозащитными шторами.





Ткань плащевка черная.

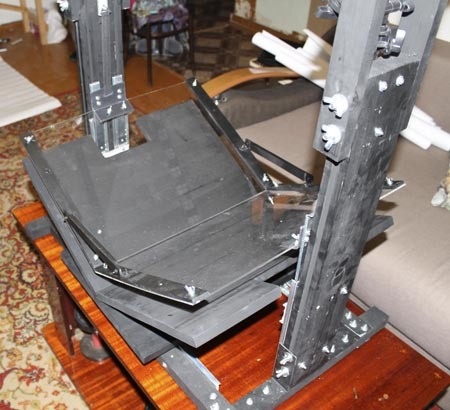

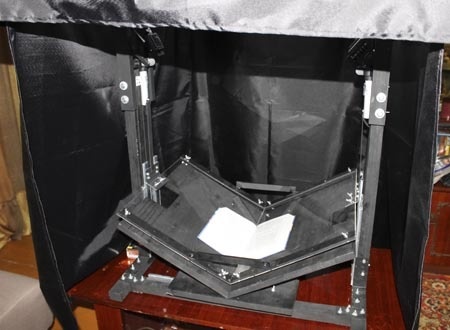

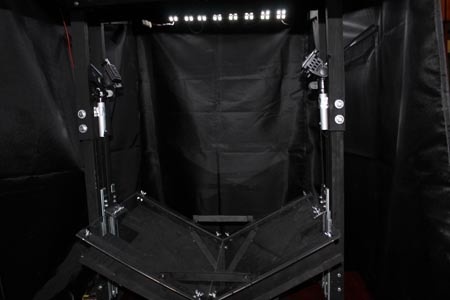

Вид сканера с рабочего места.



Фото комплектации.

Вертикальные стойки.

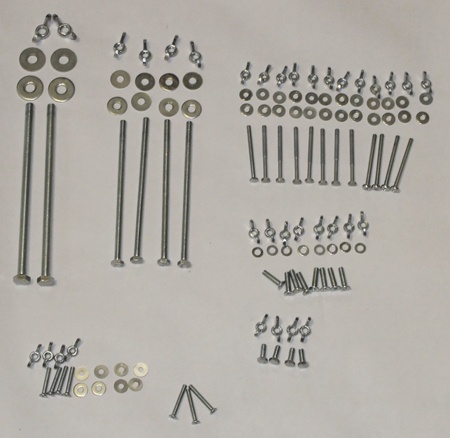

Крепеж.


Освещение.


Основание колыбели.


Крылья колыбели.

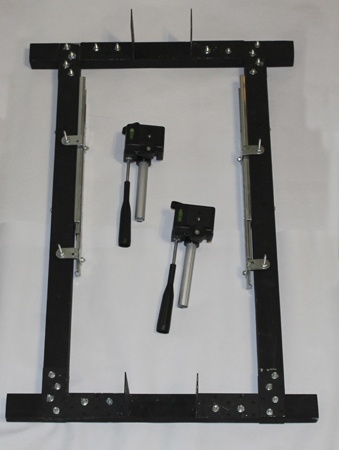

Основание сканера и крепление для камер.

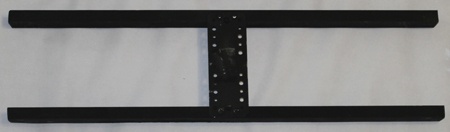

Перекладина жесткости.


Питание.


Прижимное стекло.

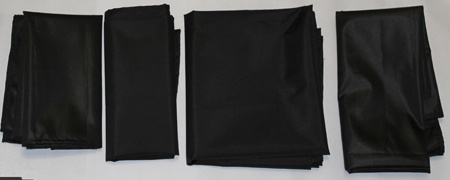

Светозащитные шторы.


Пример работы со сканером.

По ссылке ниже можно скачать архив с видео работы со сканером, фото узлов сборки, фото порядка сборки, спецификацию необходимых материалов и метизов для изготовления сканера, чертежи деталей сканера.

Все материалы по сканеру можно скачать тут.

Благодарю за внимание.

Автор: jastreb

Источник
