Паяльная подставка из жесткого диска

в 10:19, , рубрики: diy или сделай сам, винчестер, пайка, метки: , ,

Введение

Прежде чем начать хочу отметить несколько моментов, которые, так или иначе, повлияли на дальнейшие технические решения:

  • Я не считаю себя домовитым и добротным хозяином. У меня нет в запасах инструментов всех мастей и размеров, гаража с фрезеровальными станками и циркулярными пилами. Заурядная задача вида «Просверлить отверстие в бетоне в три часа ночи для полки» для меня является невыполнимой миссией, так как дрель нужно где-то найти. В наличии есть только элементарное — отвертки, мини-молоток, пассатижи, кусачки;
  • Редко что-то выкидываю даже сломанное. Много компьютерного хлама, который постоянно приходится перепрятывать, что б жена не нашла и не утилизировала;
  • Я не живу в населенном пункте, который позволяет заказать что-то в глобальной сети, и через пять минут бодрый курьер будет тебе торжественно вручать упаковку с заказанным товаром;
  • Немного скуп. Трудно меня привлечь брендом, или красивостями в товаре, если его основное назначение, по моему мнению, не стоит этих денег.

Поэтому подставка собралась из того что можно всегда найти и из инструментов нужен только нож и отвертки.
Паяльная подставка из жесткого диска

Основное

Все начиналось с того, что мне необходим был зажим «третья рука» для пайки. Паяю не часто, поэтому как таково даже не имел подставки, на чем паять. Паял на чем придется (до коленки правда еще не доходило) и каждый раз ловил себя на мысли, что не хватает того самого зажима. Последнее время приступы пайки участились, и решил уже сделать себе приспособление из подручных средств.

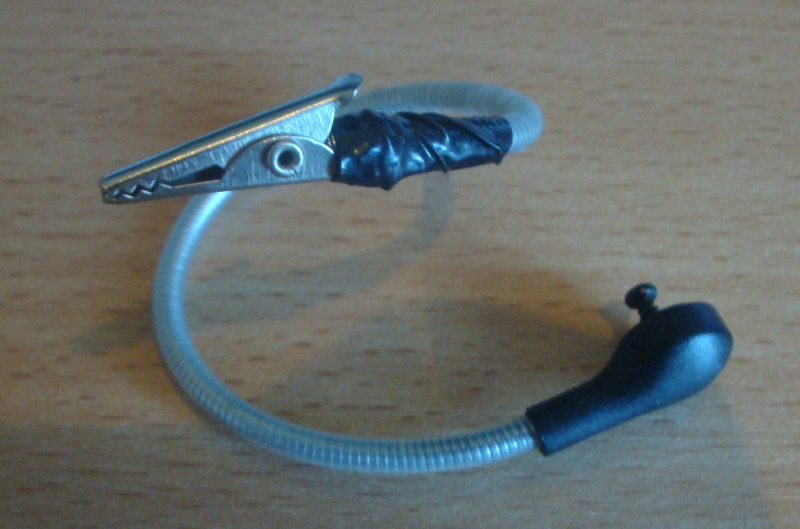

Решение нашел быстро для себя: взять зажим «крокодил» прикрепить его к гибкой основе микрофона от наушников и к столу крепить канцелярским зажимом.

Паяльная подставка из жесткого диска

Первых два компонента нашел быстро, но за канцелярским зажимом пришлось лезть в глубину шкафа. На втором метре раскопок наткнулся на свой старый винчестер. Вспомнилась печальная история о том, как он откинулся внезапно, без видимых симптомов, и тем самым оставив в себе много важной информации. Выкинуть не решился, тайком надеясь «А вдруг воскреснет...». Вот уже прошло несколько лет и чуда-то и не произошло. Хотел уже забросить назад, но увесистость его натолкнула на мысль, что из него получится хорошее основание, вместо зажима канцелярского. К тому же на нем есть уже готовые отверстия с резьбой. Да и на нем можно будет припаять что-либо.

Решил его препарировать и вынуть лишнее. На этапе разборки винчестер оставил мне последний сюрприз — из-за одного болтика не смог открутить двигатель от основания. Решил не выламывать — пусть будет для веса. И тут пошли идеи, когда увидел, как много проделанных технических отверстий имеется. И почти в каждое можно ввинтить болт.
Дальше уже идет сам процесс сборки подставки. Думаю, следует отметить, что я левша, поэтому компоновал все исходя из того, что паяльник будет в левой руке.

Шаг 1

Сам жесткий диск разместил как можно ближе к поверхности.
Паяльная подставка из жесткого диска
Поверхность жесткого диска было решено использовать как место для лужения и для пайки с теплоотводом. Поэтому зрительно поделил диск на две части. И на одной половине:

  • Выдрал из платы винчестера микросхемы и приклеил их на супер-клей к поверхности диска. На них я буду провода лудить. Можно еще канифоли «накапать»;
  • Хотел еще приспособить для чистки жала тряпочку, но потом передумал из-за того что ее придется рано или поздно менять.

Легкого тычка жалом паяльника достаточно, что б прокрутить диск на нужную половину.

Шаг 2

Решил сделать площадку для пайки сверху над диском, которая бы обладала относительно малой теплопроводностью. На глаза попался кусок макетной платы. Даже размеры были подходящие. Идея ее использовать показалось удачной, так как наличие отверстий позволяет поставить спаиваемые изделия в раскоряку произвольной формы, ограничив их маневренность скрепками.
Вырезал из платы треугольник, оставив доступ к диску.
Паяльная подставка из жесткого диска

Шаг 3

Дальше уже описываю, чем снабдил своего Франкенштейна.
Паяльная подставка из жесткого диска

  1. Одну половинку добытого магнита из внутренностей привинтил сбоку. Его буду использовать для крепления пинцетов, болтиков и т. д., что б не потерялись. Кстати, вторую половинку магнита привинтил на краю своего компьютерного стола, тем самым решив для себя извечный вопрос: «Ну где же авторучка, что б записать гениальную мыслю...». Мощность магнита позволяет закрепить даже полностью пластмассовую ручку только за одно перо в стержне;
  2. В правом дальнем углу закрепил собственно то, ради чего и делал все это;
  3. На ось, на которой крутилась считывающая головка, посадил еще одного «крокодила». Пружинку взял из авторучки. Планировал использовать для закрепления проволоки припоя, что б было удобно отхватывать кусочки. Но дальнейшие опыты показали, что пружинка авторучки является не самым удачным вариантом, так как любой легкий пинок превращает «крокодила для подачи припоя» в «колбасящегося крокодила с припоем в зубах». Так что способ крепежа со временем заменится;
  4. На два болта прикрутил тряпочку для обтирки жала. При необходимости подменить ее не составит труда.

Что еще...

На данном этапе для себя я остановился, так как это все что мне необходимо. Но отверстий осталось еще целая куча, поэтому место для апдейта есть. Навскидку я прикинул следующее.
С обратной стороны основания осталось неприлично много места. А рядом с местом крепления «третьей руки» имеется большое техническое отверстие, с двумя дырочками рядом. Прямо напрашивается подвести запитку, и в отверстие вставить панель тумблеров. Тогда можно:

  • Сделать подсветку на базе светодиода, используя тот же гибкий шланг от микрофона. Учитывая, что внутри шланга уже есть провод, и сама реализация пластмассового крепления микрофона позволяет сделать направленный свет — идея имеет право на жизнь. Но я предпочитаю, когда у меня «во лбу звезда горит» в виде светодиодного фонарика;
  • Отвести на том же шланге микрофона маленький кулер, что б вредные испарения от пайки сразу же гнал подальше от ноздрей в сторону вытяжки;
  • Сделать рогатку и натянуть нихромовую нить. Подавая питание использовать для снятия изоляции с проволоки. Как это все будет выглядеть, оставлю для вашей бурной фантазии.
  • Увеличительное стекло. Главное найти на чем крепить.

Вот. На этом, пожалуй, и все.

P.S. Когда готовил статью для Хабра, искал похожие материалы, что б убедится, что меня не обвинят в плагиате и копипасте. Наткнулся на более удачное решение в плане соотношения «гибкость» vs «удерживать вес» для «третьей руки» вот тут Самодельный зажим «Третья рука» для пайки. Часть первая. Но отсутствие доставки в мою местность и цена материалов заставила меня довольствоваться чем есть.

Автор: GRAFIN99
