Ламповый фонокорректор - 1

Сборка фонокорректора.

Фонокорреектор — усилитель, восстанавливающий исходный спектр записанного на пластинке звукового сигнала, усиливающий выходное напряжение головки звукоснимателя до типичного уровня линейного выхода.

Размещаю пост, в основном, чтобы фото процесса не потерялись и может кому-нибудь будет интересен такой корпус.

Схема:

Ламповый фонокорректор - 2

Разведено все на двух печатных платах. Для противников печатных плат: можно сошлифовать дорожки, использовать плату с уже готовыми отверстиями, с шелкографией, и с пайкой на скрутках.
Трансформатор заказывал в тортранс по характеристикам 220/130v 0.03A/22v 0.5A. Остальные радиодетали купить – не проблема.

Ламповый фонокорректор - 3

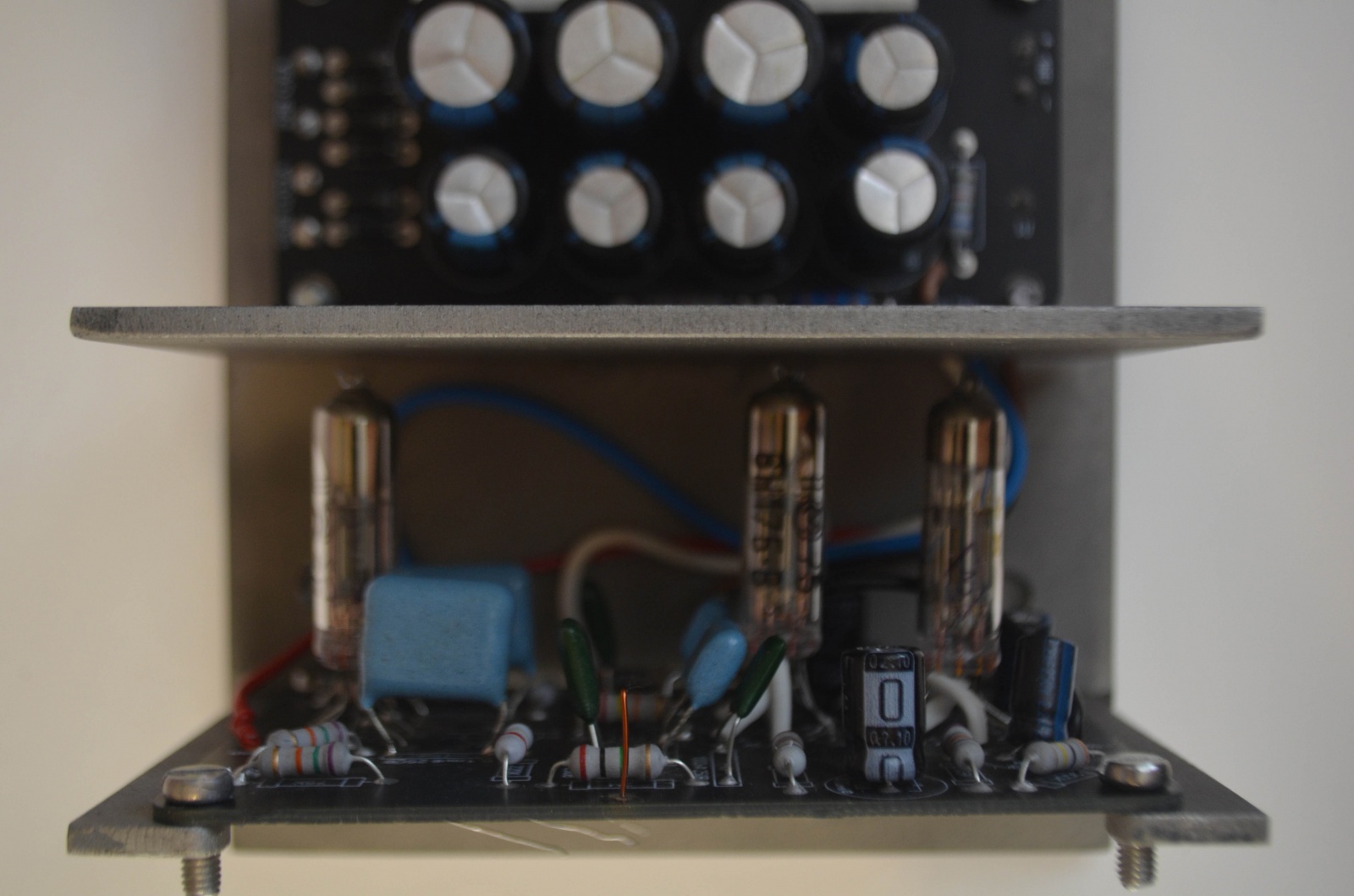

Ламповый фонокорректор - 4

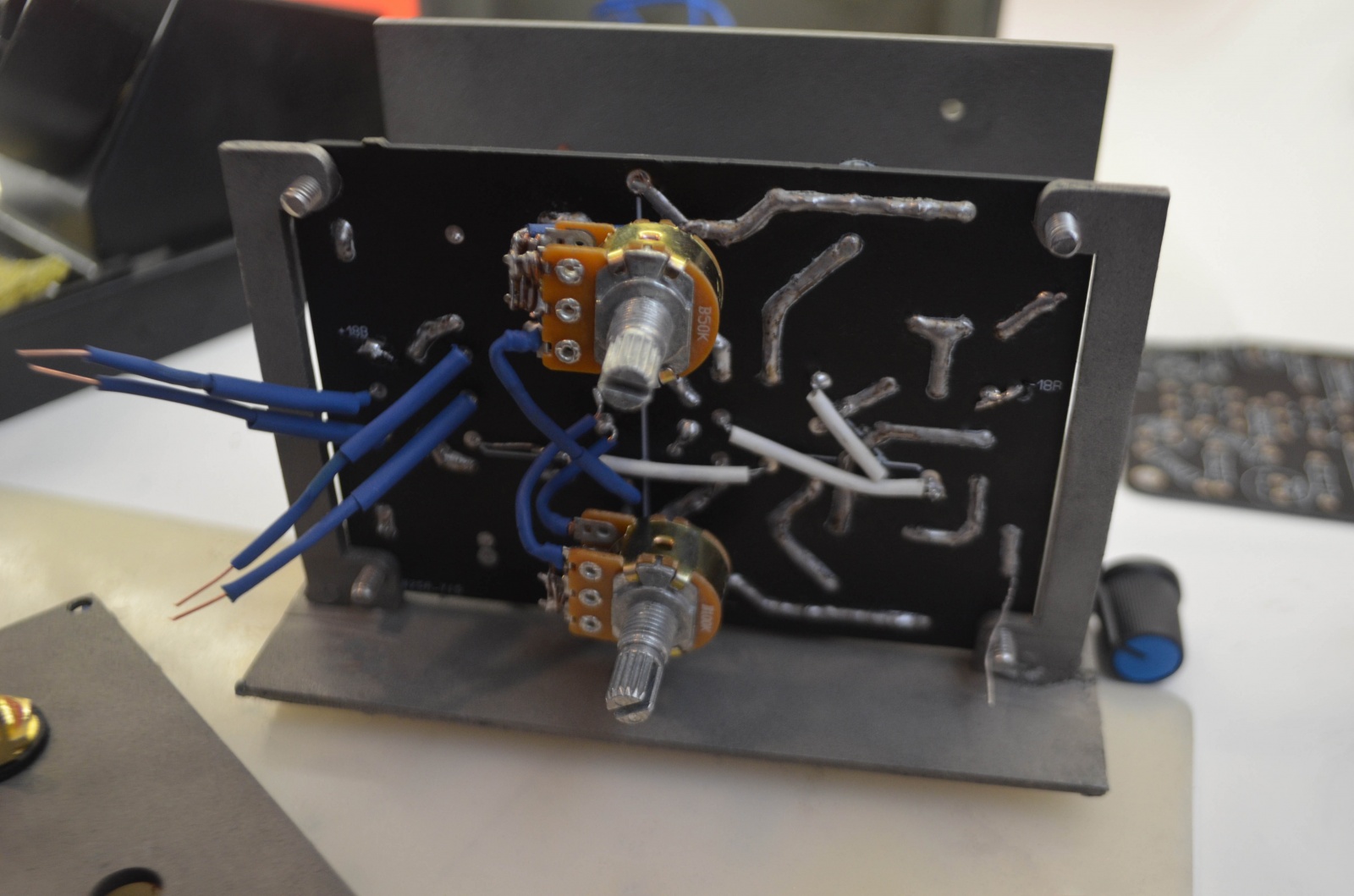

Ламповый фонокорректор - 5

Корпус из нержавеющей стали толщиной 3мм. Детали вырезаны лазерной резкой.

Ламповый фонокорректор - 6

Ламповый фонокорректор - 7

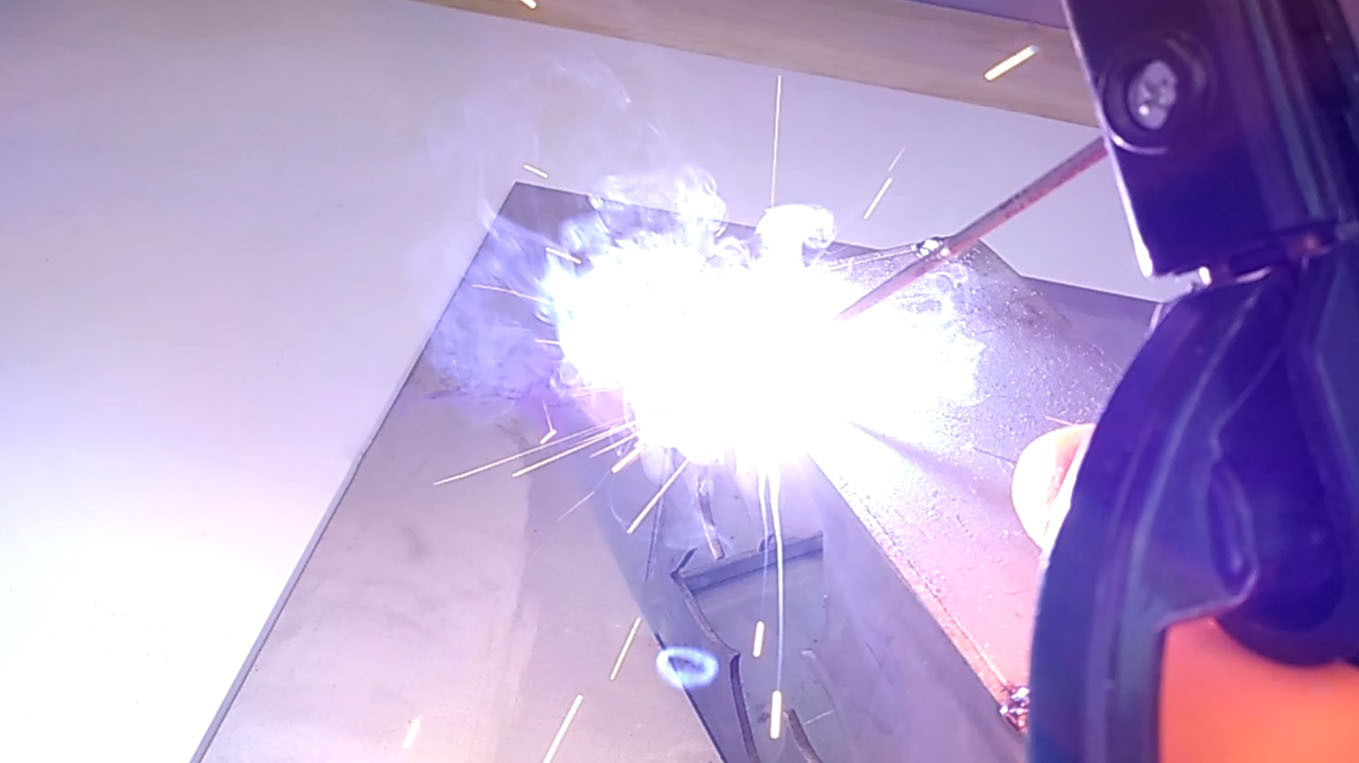

Ламповый фонокорректор - 8

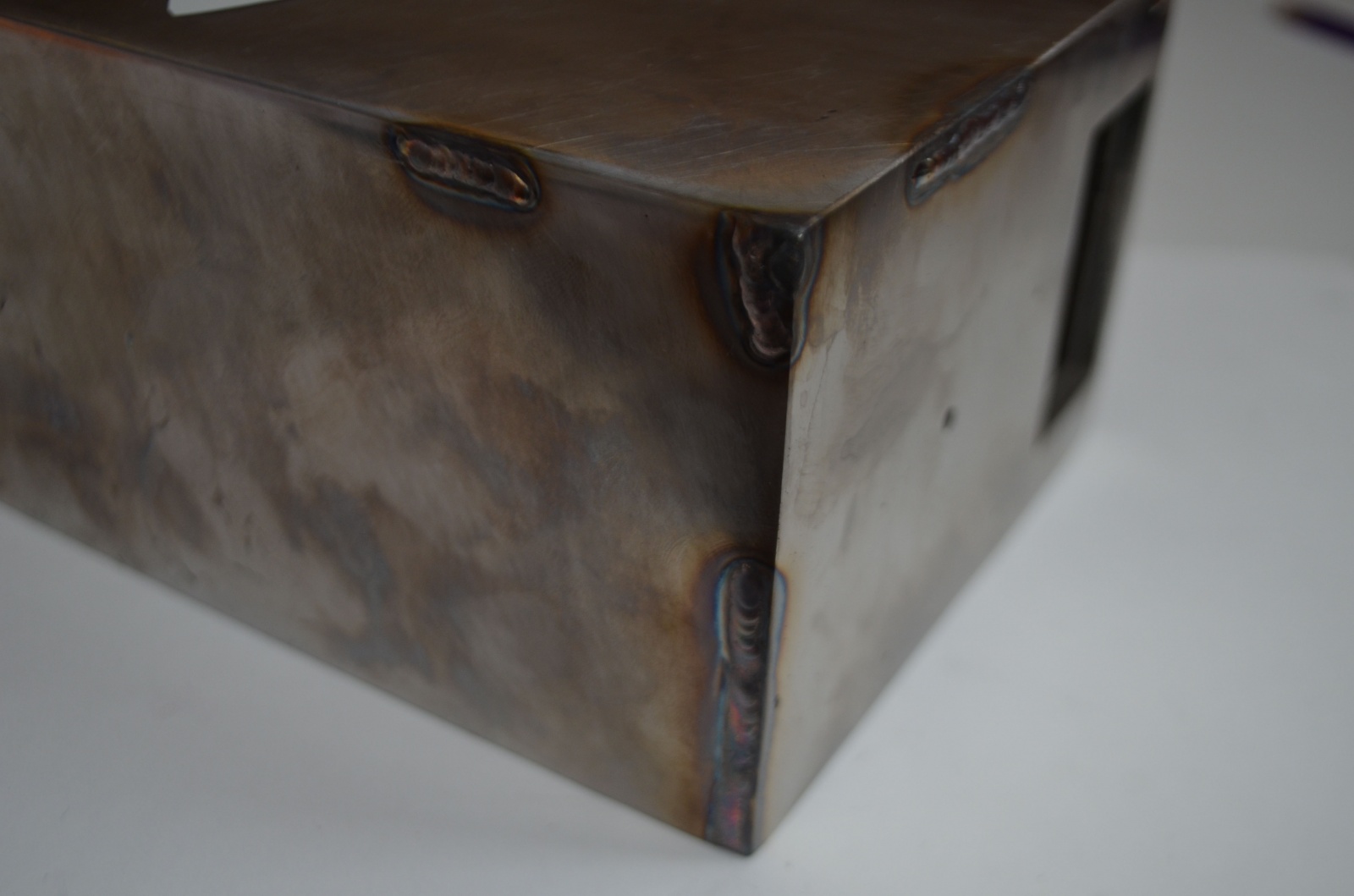

Потом все равно пришлось обращаться к профессиональным сварщикам для устранения дефектов

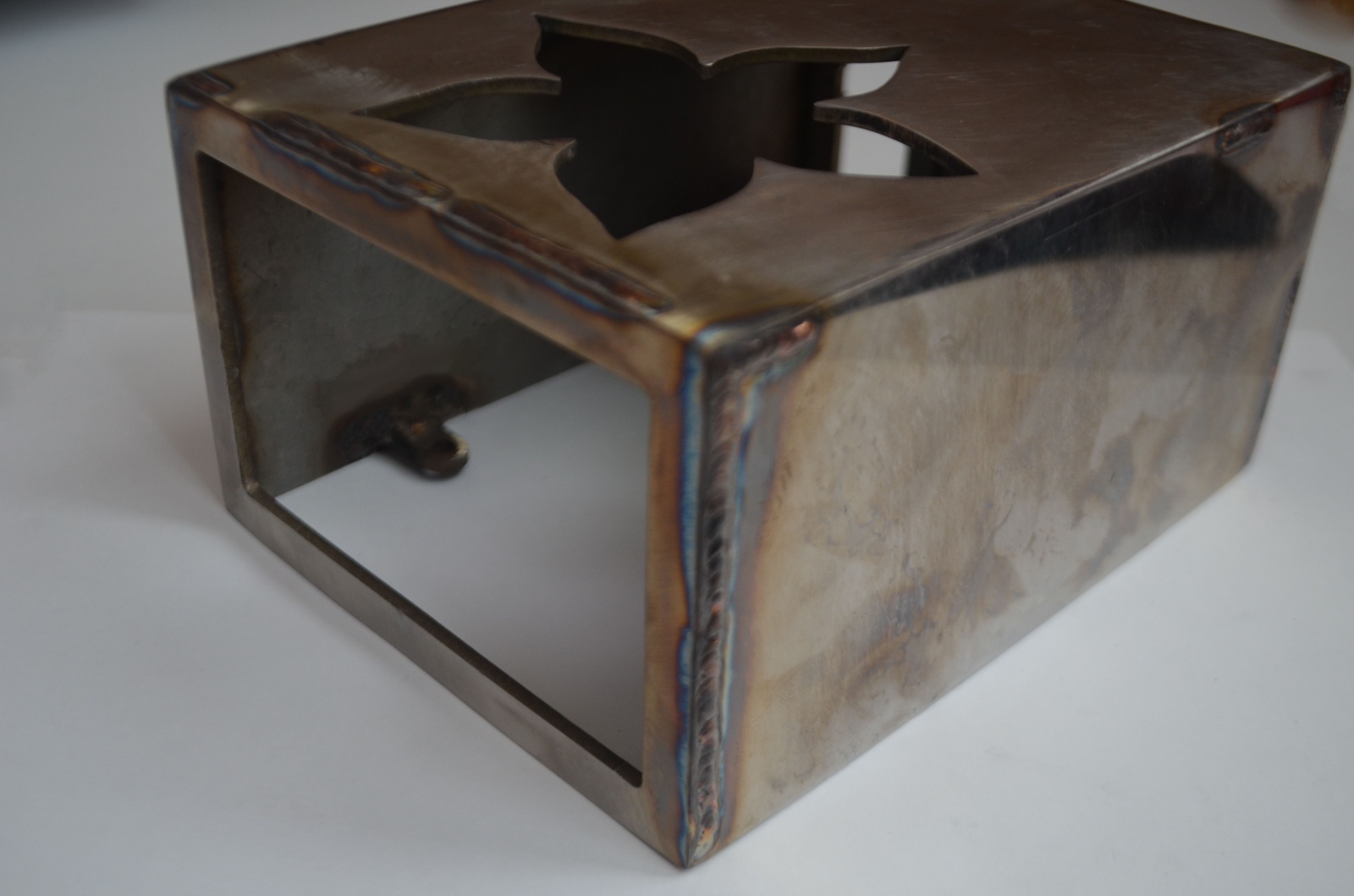

Ламповый фонокорректор - 9

Ламповый фонокорректор - 10

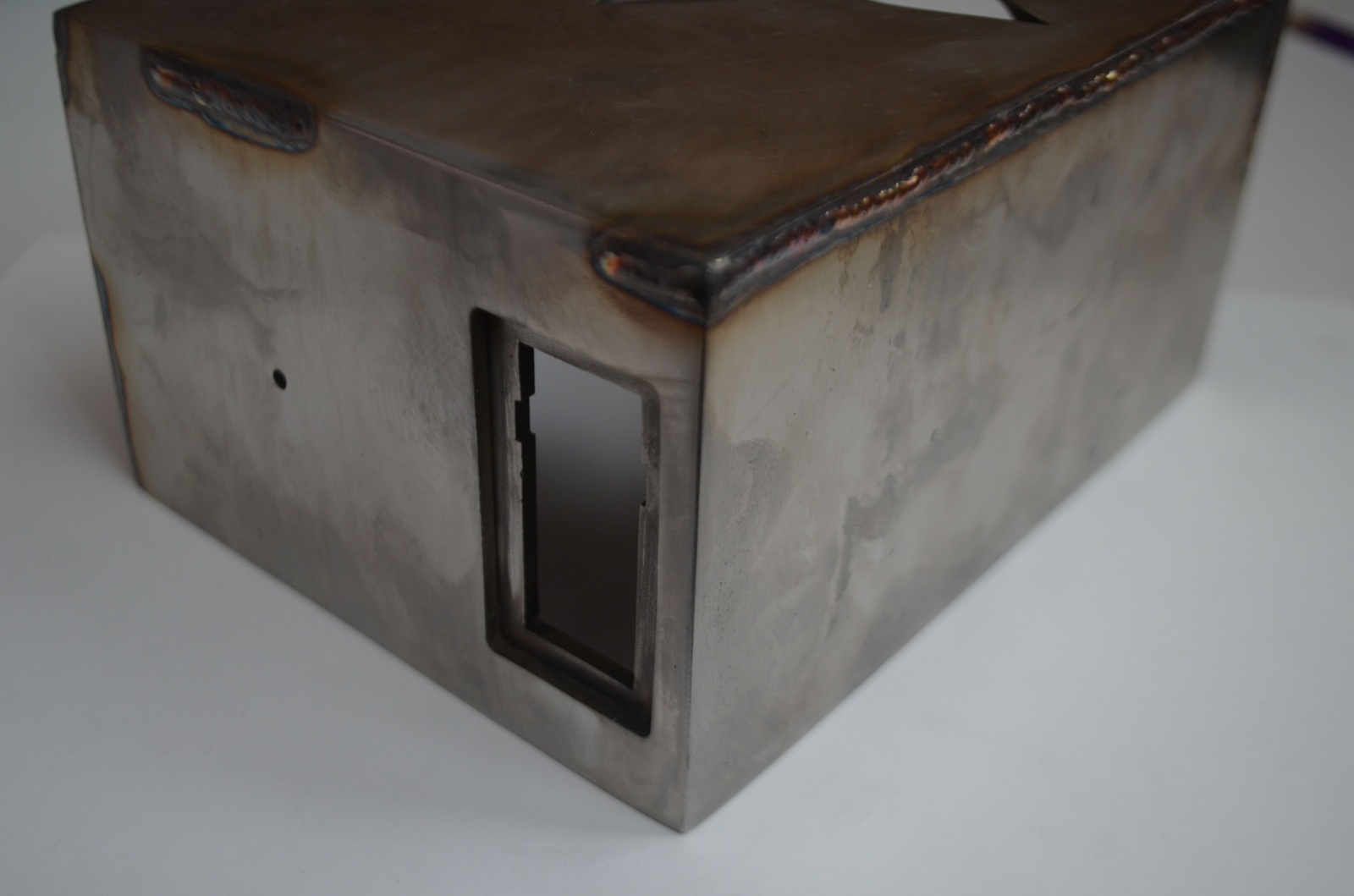

Ламповый фонокорректор - 11

После сварки и зачистки швов было несколько вариантов дальнейшей обработки:
покрасить (но тогда можно было не заморачиваться с нержавейкой), матировать или сатинировать. Решил попробовать отпескоструить.

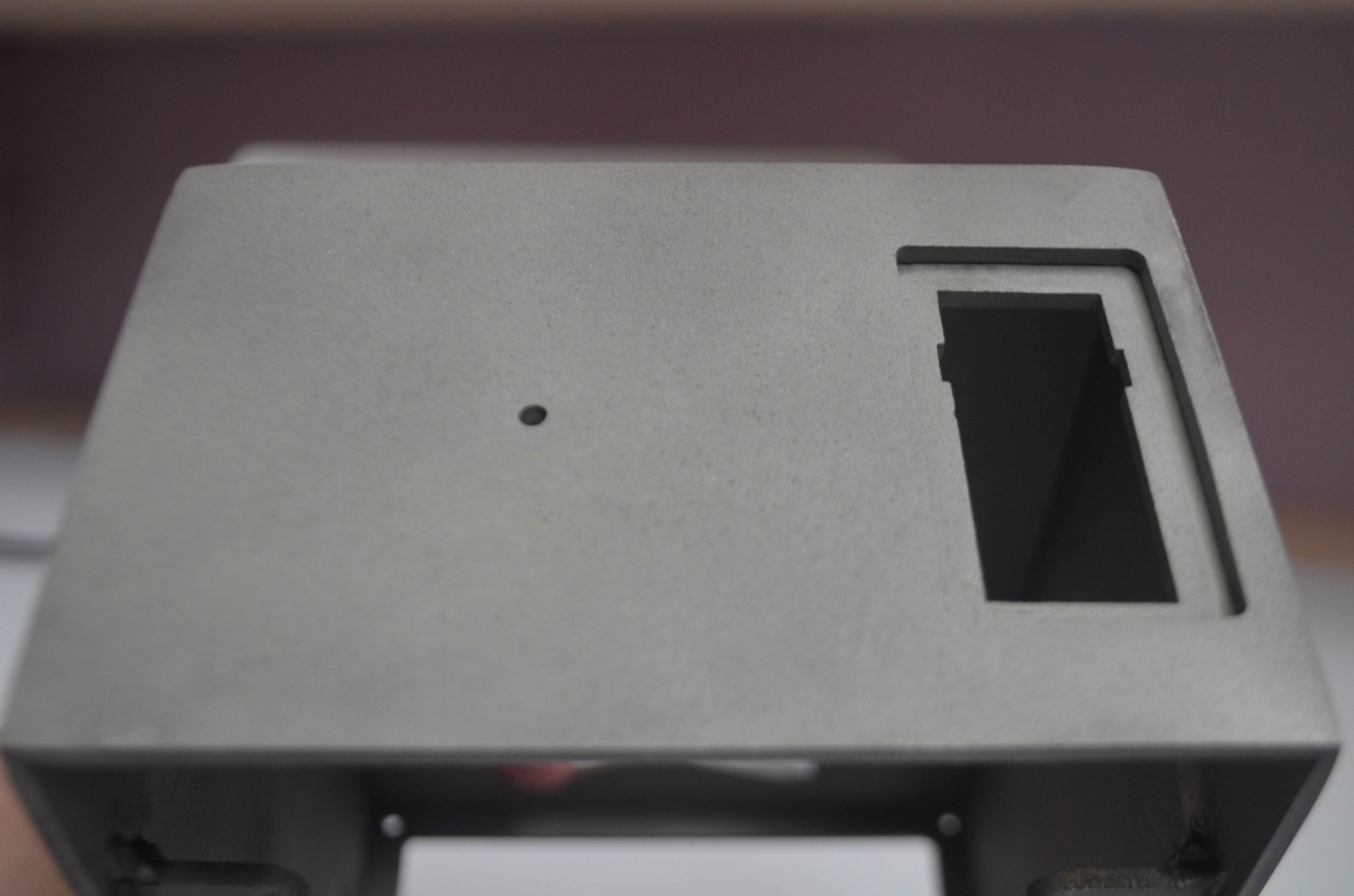

Ламповый фонокорректор - 12

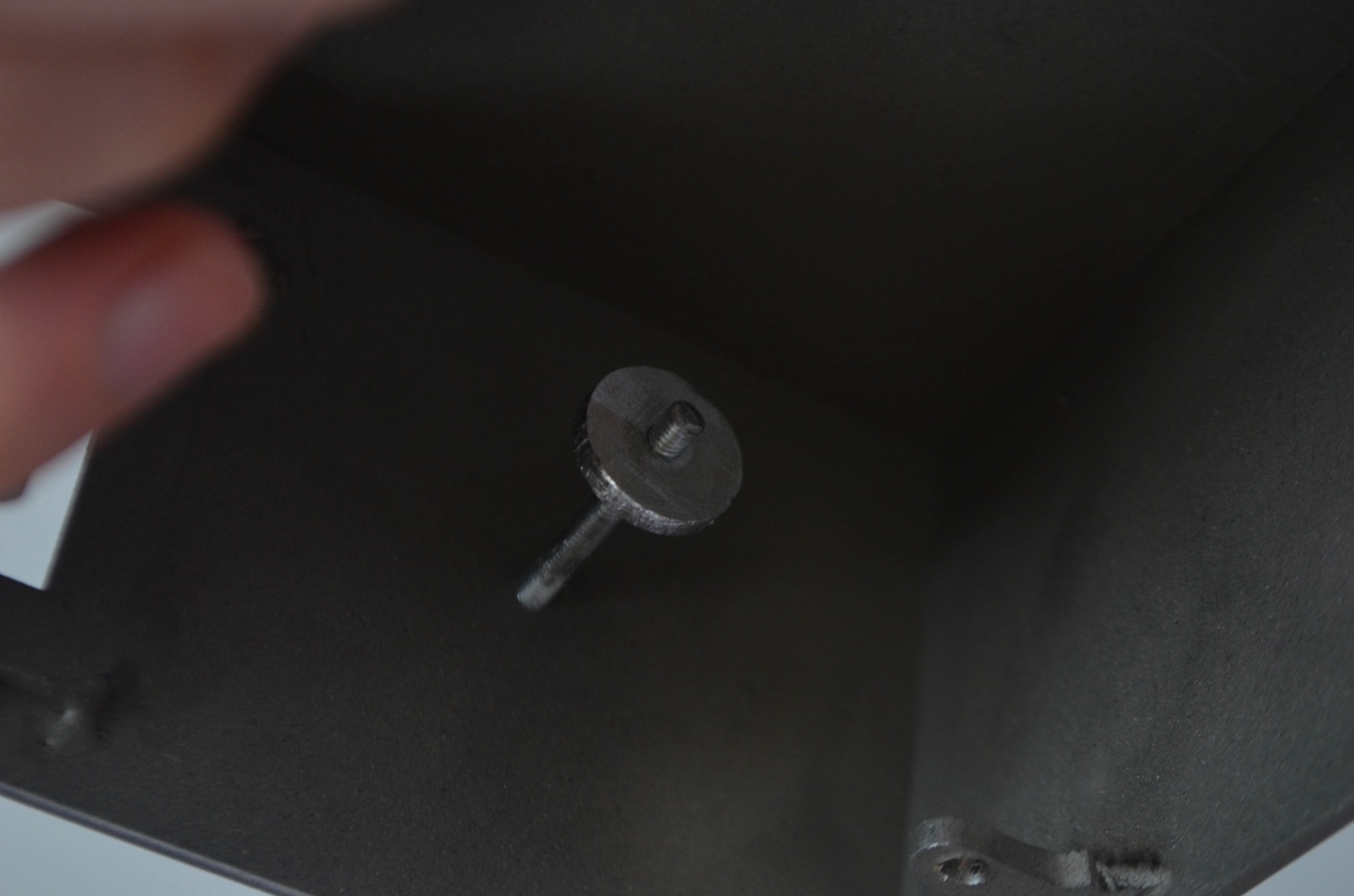

Отверстие в середине с резьбой для крепления трансформатора. Потом было заварено и отшлифовано.

Ламповый фонокорректор - 13

Ламповый фонокорректор - 14

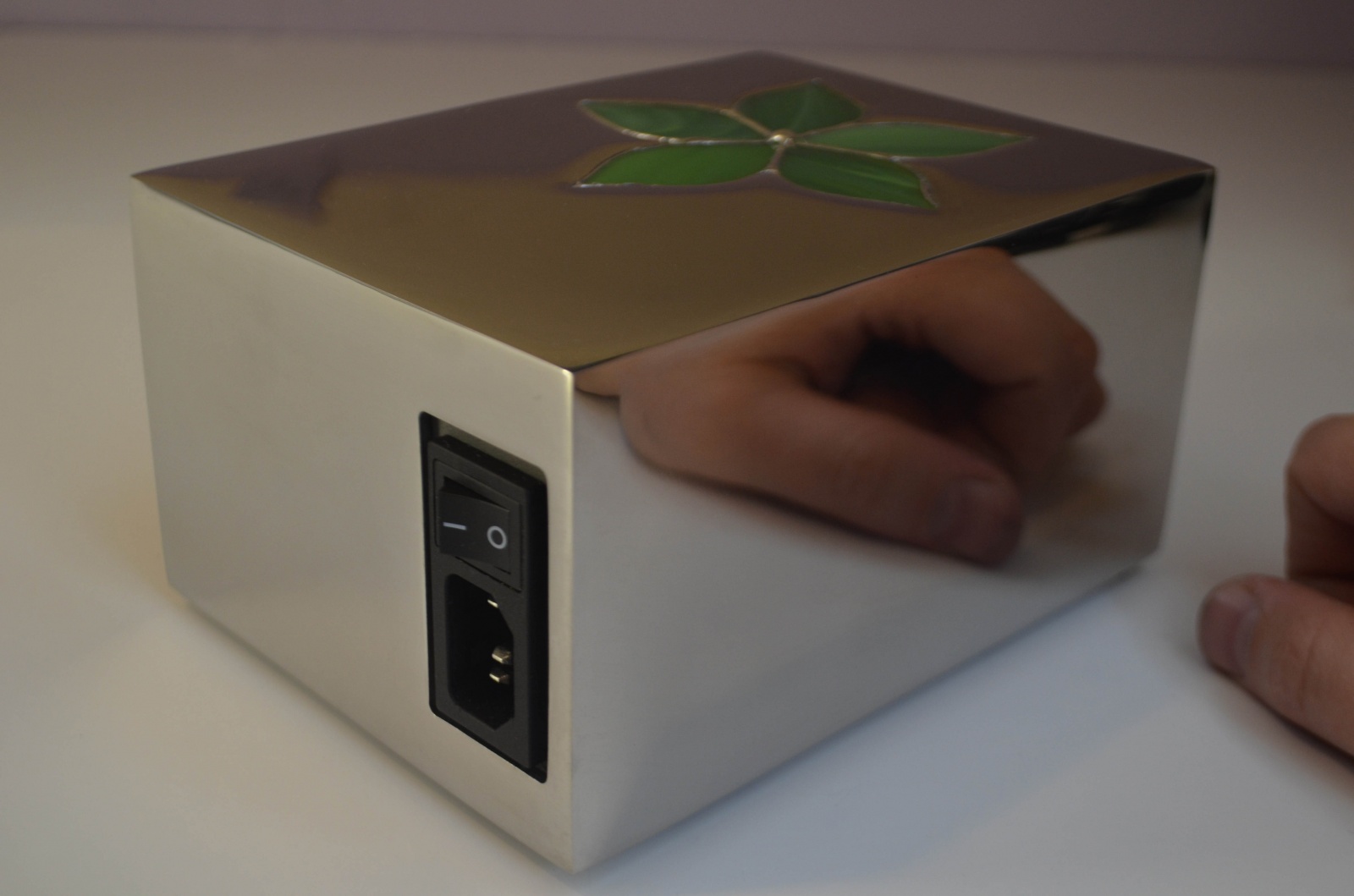

Снаружи после отполировал в зеркало, было нелегко после пескоструя.

Ламповый фонокорректор - 15

Ламповый фонокорректор - 16

Передняя панель осталась с одной стороны матовая.

Ламповый фонокорректор - 17

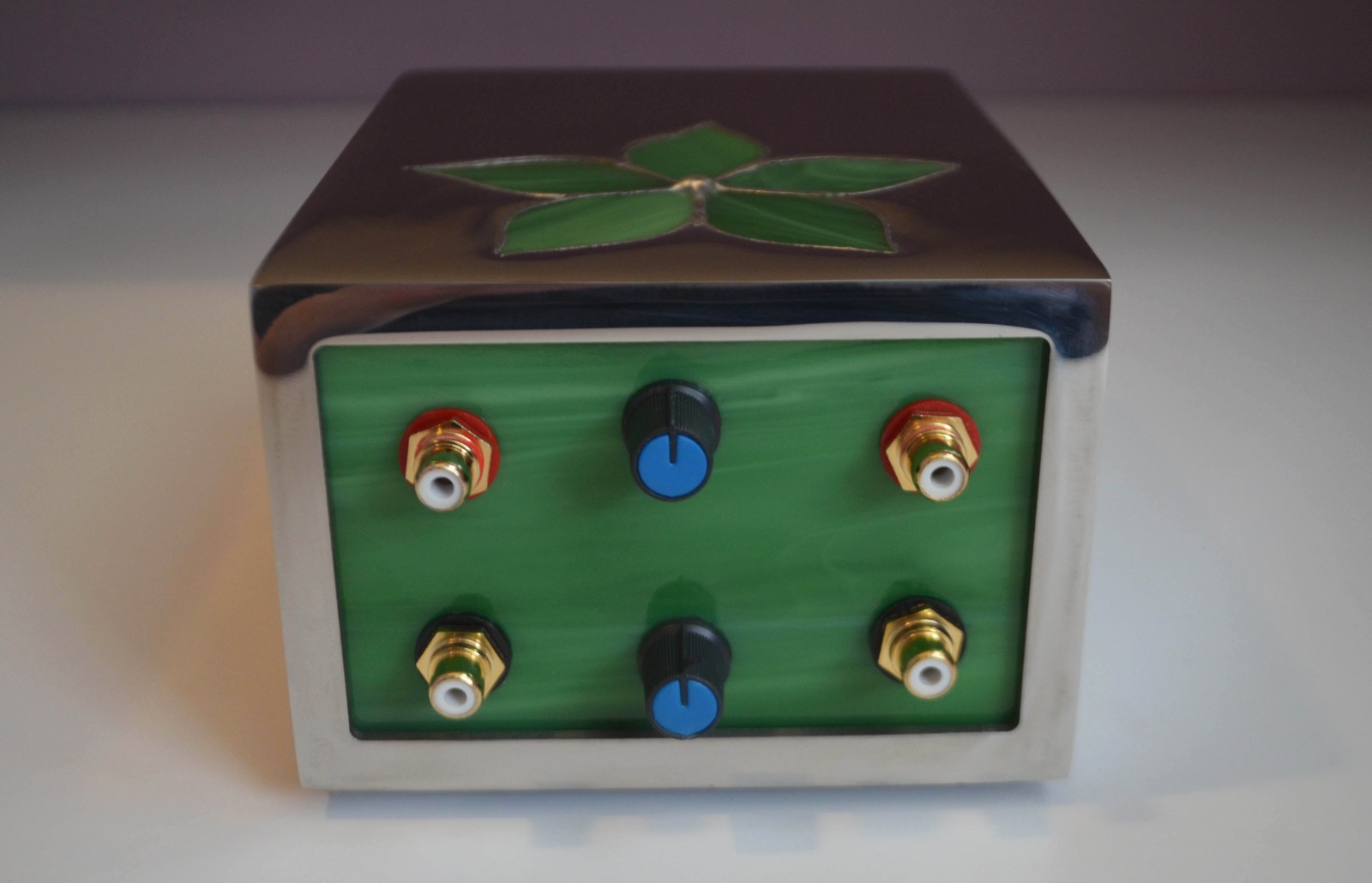

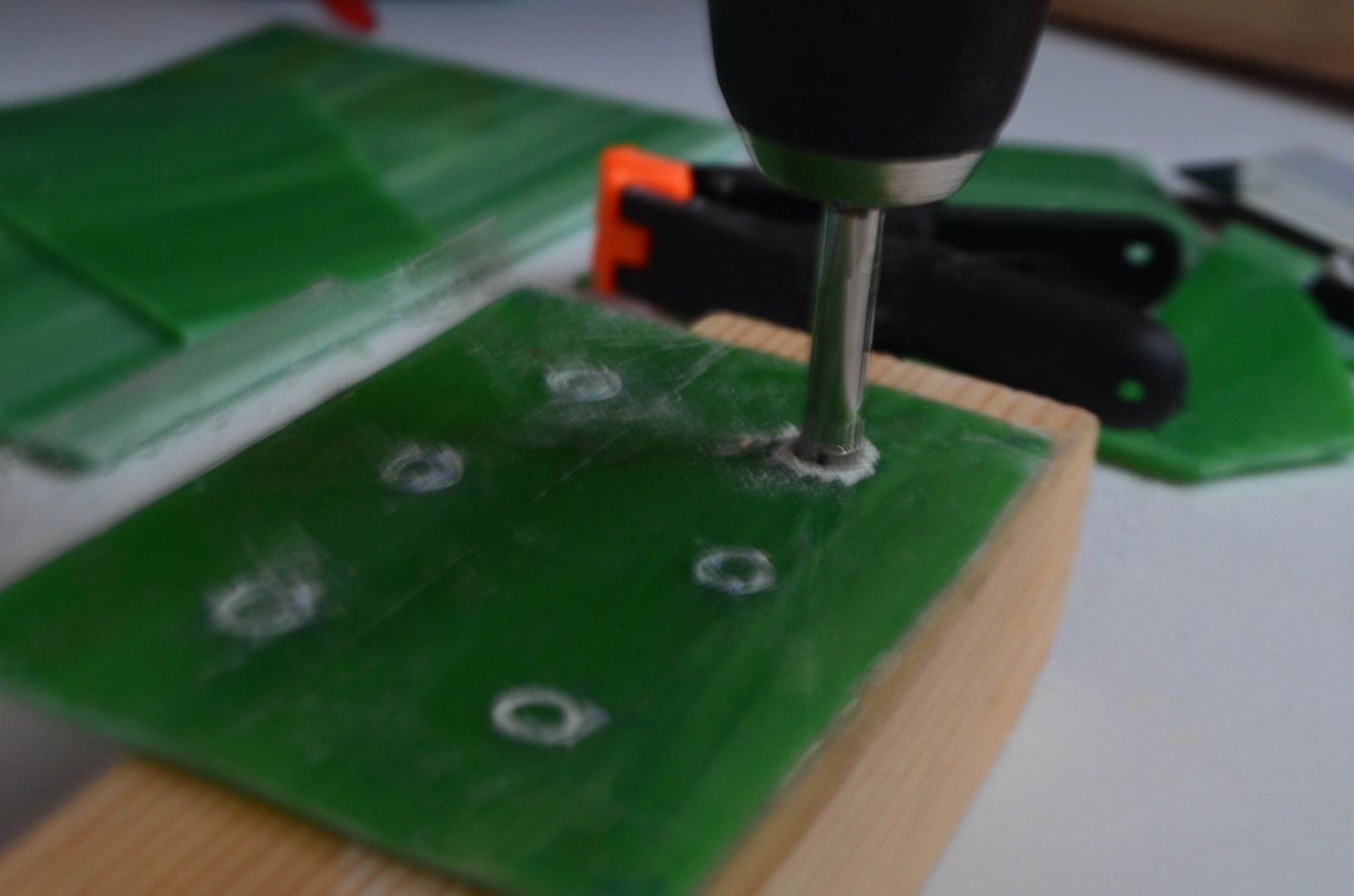

Также поэкспериментировал со стеклом для передней панели

Ламповый фонокорректор - 18

Ламповый фонокорректор - 19

Ламповый фонокорректор - 20

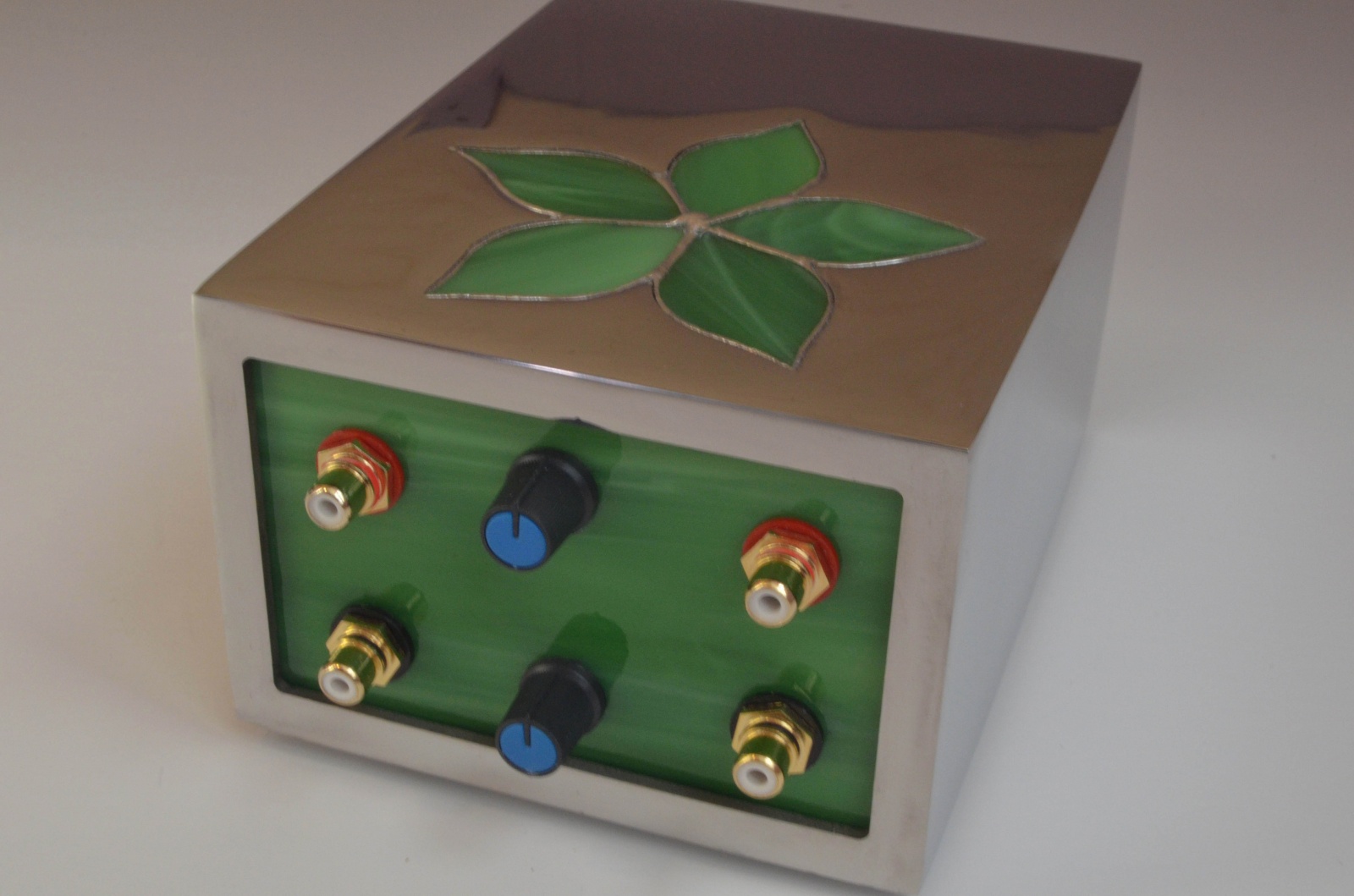

Ламповый фонокорректор - 21

Соглашусь, что цветок сверху довольно спорное решение. Это мой первый опыт с витражным стеклом, получилось далеко не с первого раза и с большими трудозатратами.

Ламповый фонокорректор - 22

Ламповый фонокорректор - 23

Ламповый фонокорректор - 24

Ламповый фонокорректор - 25

Если есть вопросы по схеме, можно найти ответы на форуме, там есть много полезной информации, которая поможет избежать моих ошибок. Печатку, если нужно, выложу позже, после успешных тестов, но если честно, не думаю что буду дальше им заниматься.

Файлы для резки нужно немного откорректировать, сейчас понимаю, что можно сделать намного проще. Целесообразности в экране скорее всего нет, корпус следовало сделать немного длиннее, чтобы от ламп до трансформатора было 20см. Цветок наверно можно убрать. И нужно пересмотреть крепление для передней панели, пришлось для надежности сверлить отверстия.

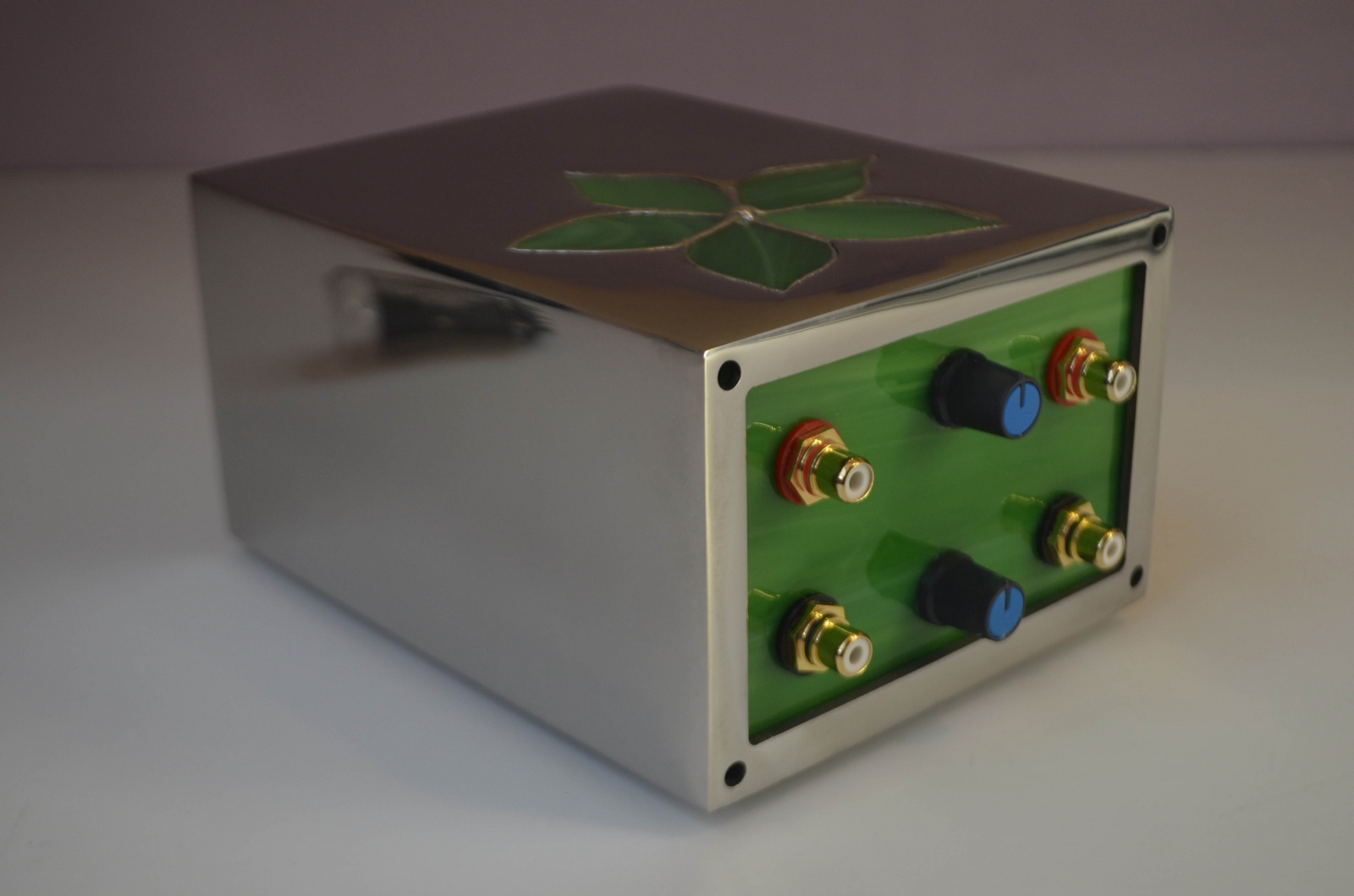

Ламповый фонокорректор - 26

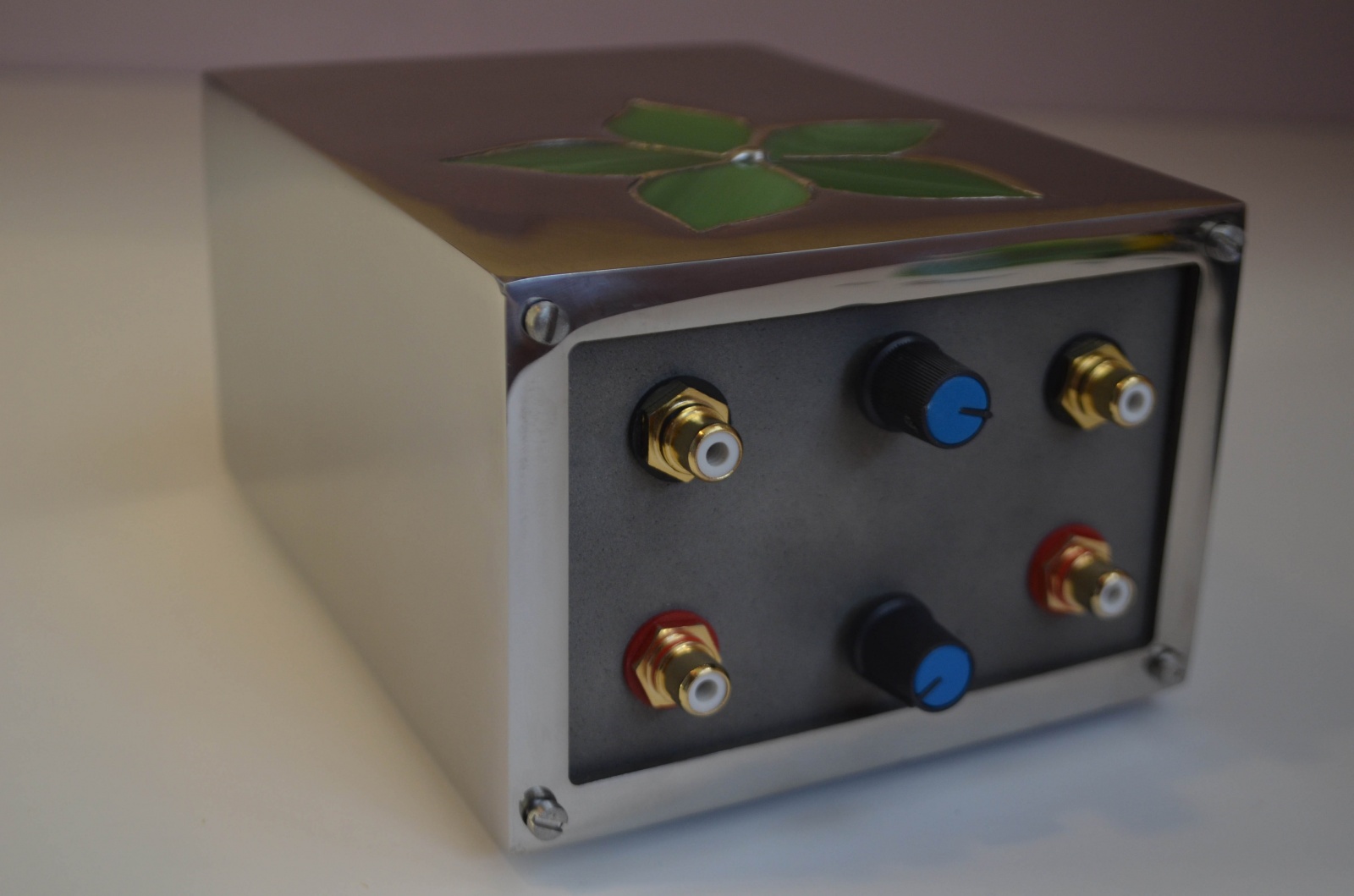

Ламповый фонокорректор - 27

Для меня это был первый и наверно последний фонокорректор. Первый опыт с витражным стеклом, сваркой и с полировкой нержавейки. Возможно, если появится свободное время, займусь ламповым усилителем в таком дизайне, но это не точно).
Результатом в целом доволен, но затрат не думаю что стоит. insta
И еще несколько фото.

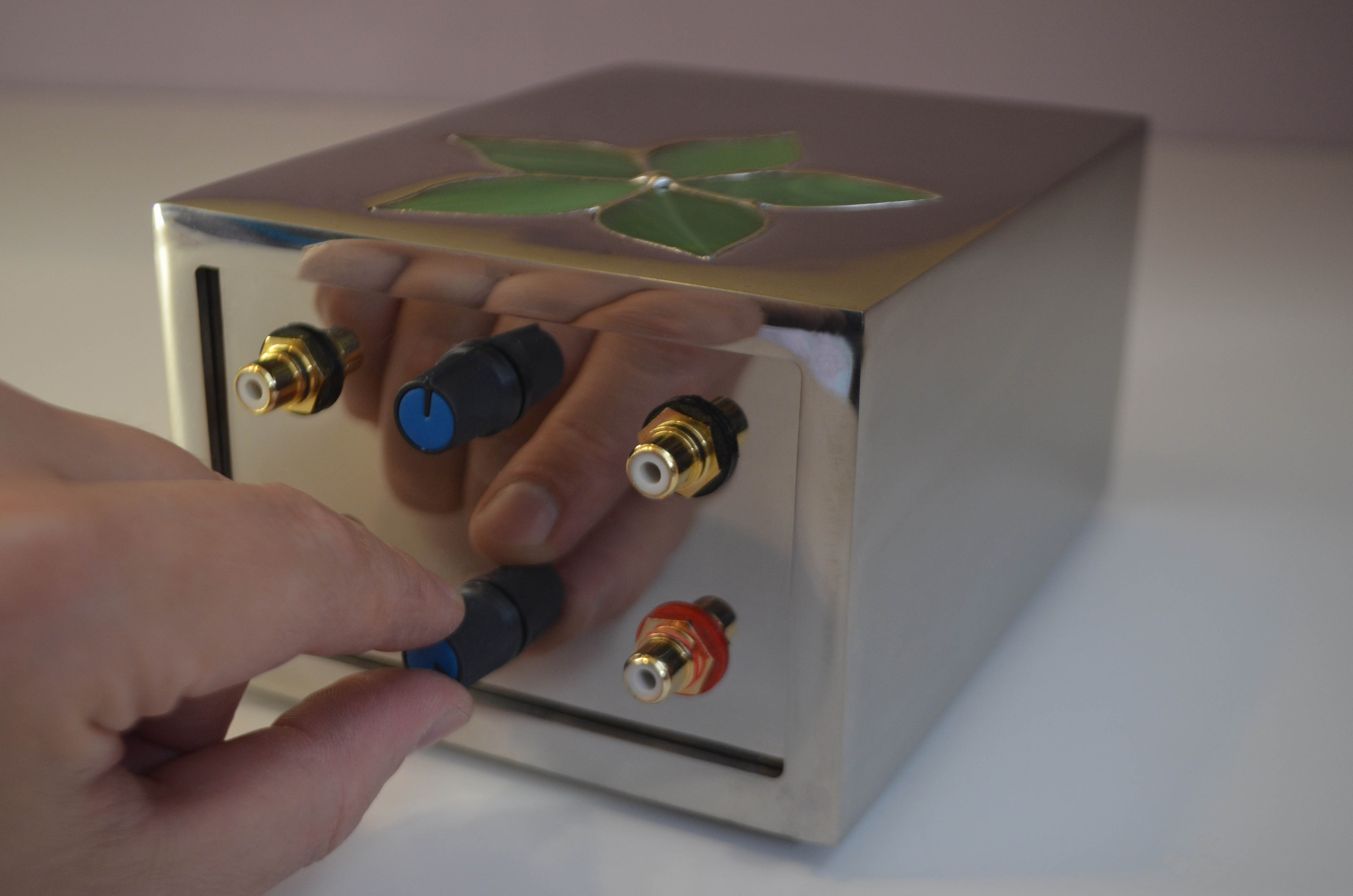

Ламповый фонокорректор - 28

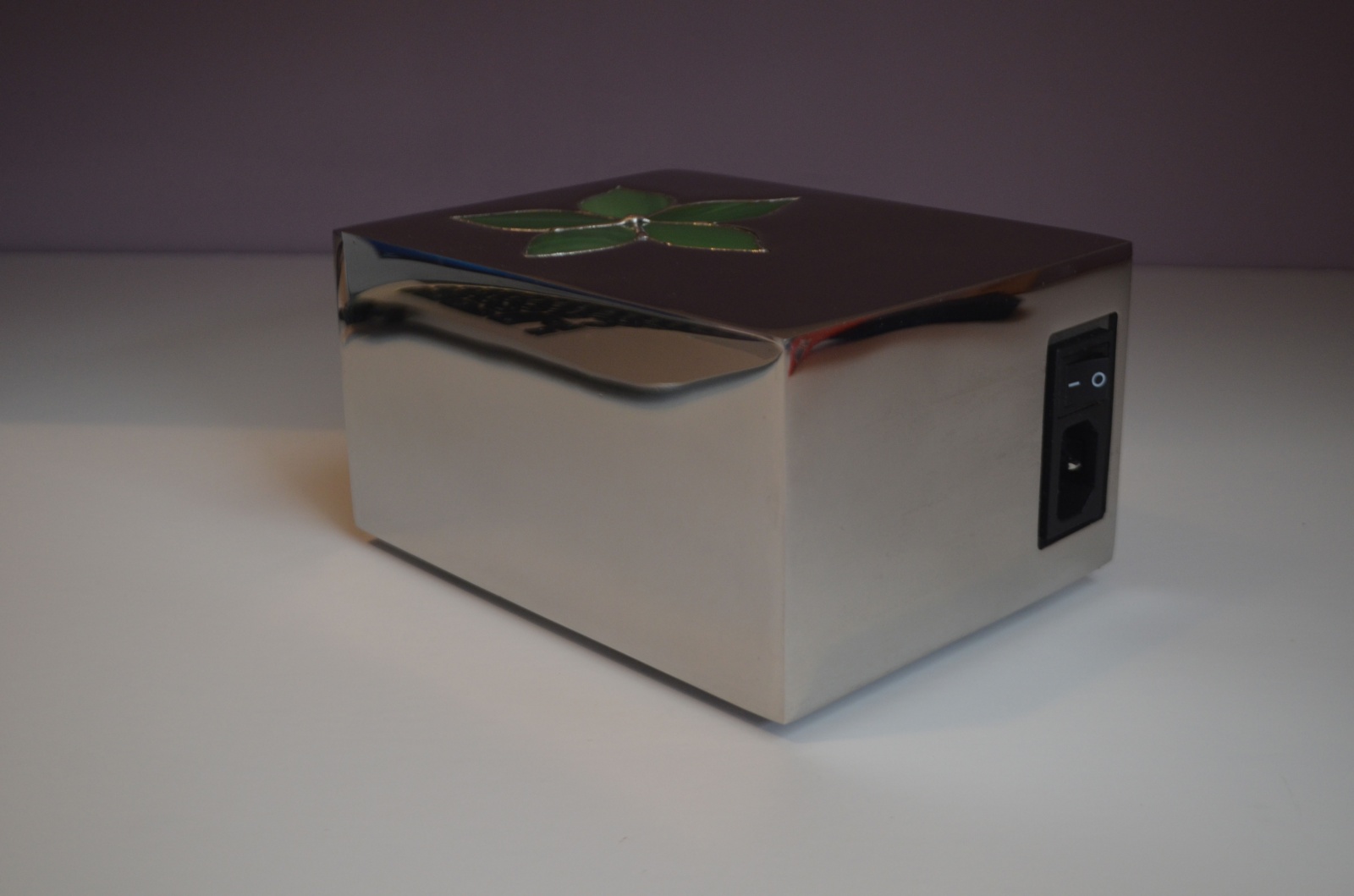

Ламповый фонокорректор - 29

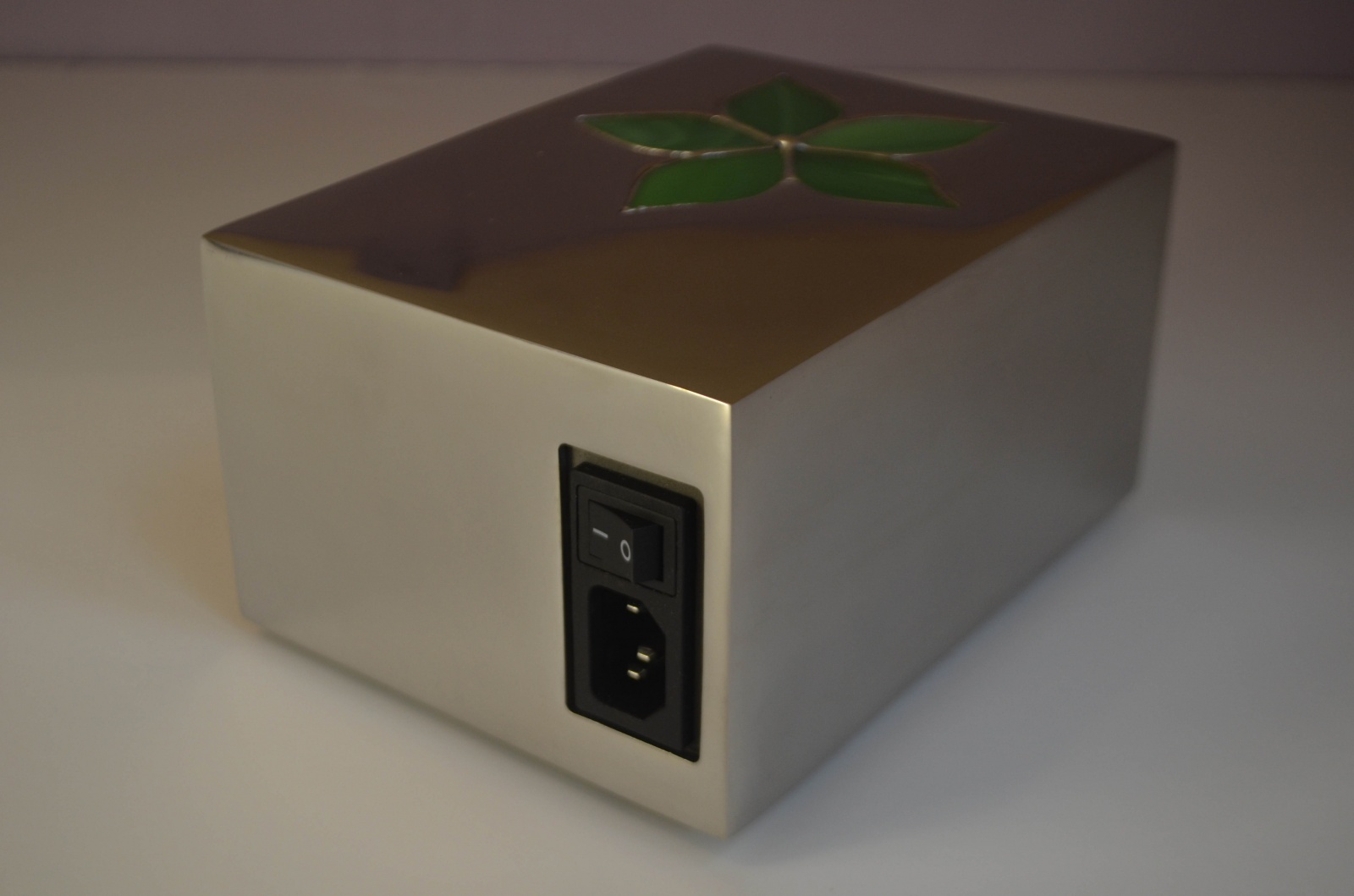

Ламповый фонокорректор - 30

Ламповый фонокорректор - 31

Ламповый фонокорректор - 32

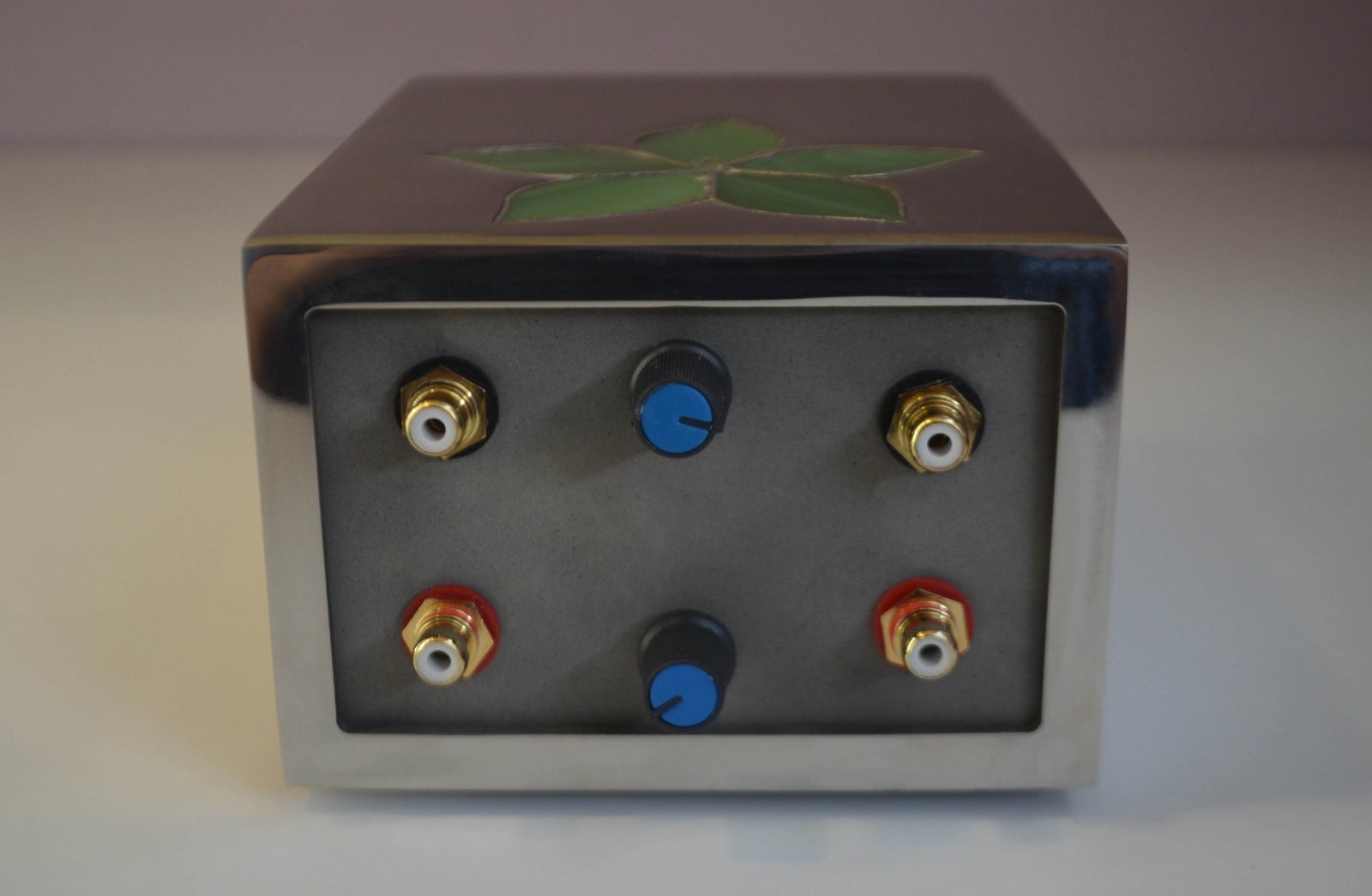

Ламповый фонокорректор - 33

Ламповый фонокорректор - 34

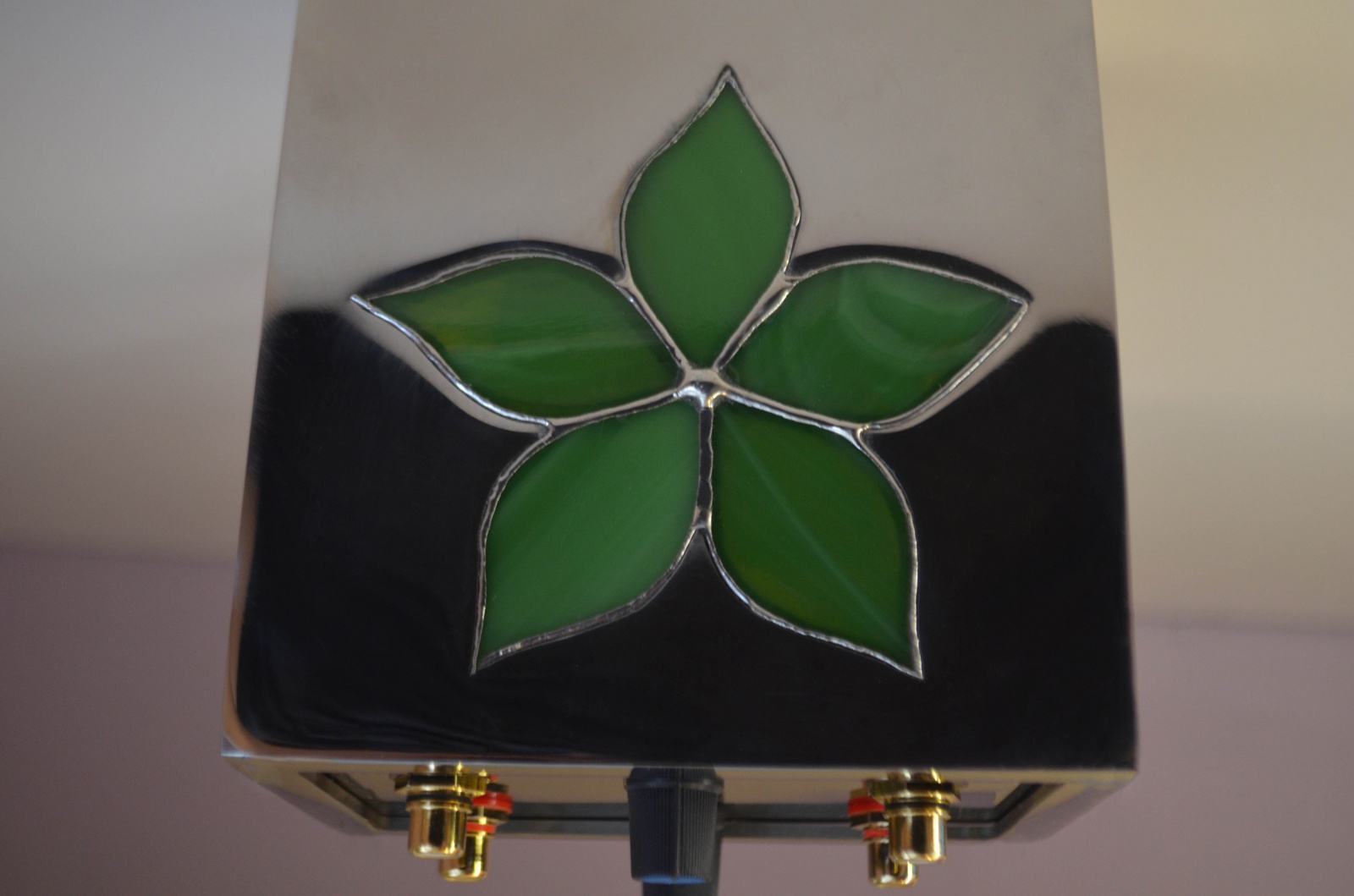

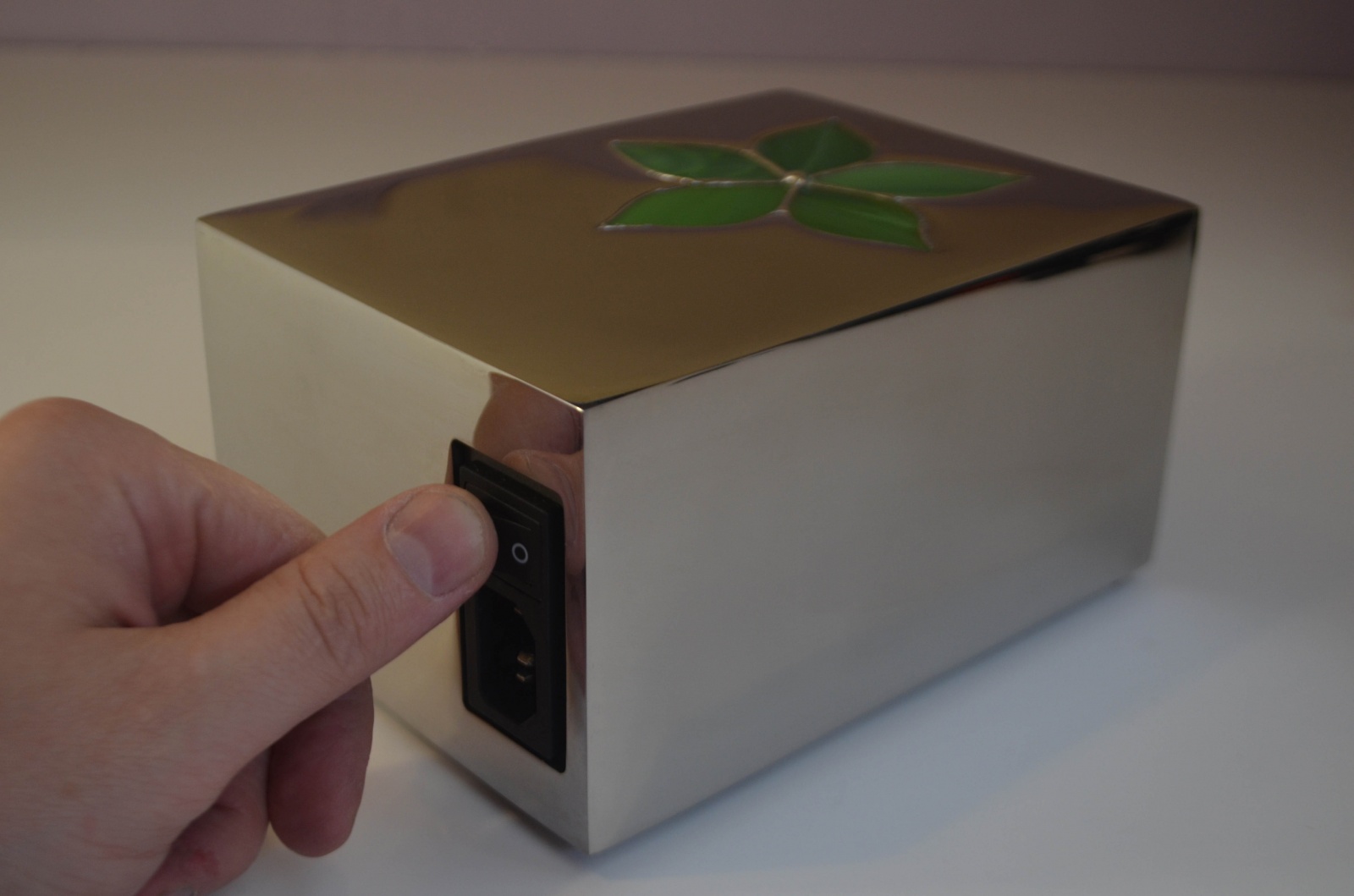

Ламповый фонокорректор - 35

Ламповый фонокорректор - 36
