Эта история будет полна интриги, заговоров, разочарований, слез и искренней радости.... А впрочем, я малость увлекся - не будет там такого.

Предыстория: у меня есть пожилая мать, которая живет в другом городе. И лечит свои недуги с помощью алоэ. Метод хорошо помогает - и она постоянно сажает новые ростки, взамен потраченных. У нее проживают 2 представителя хвостатой фауны: Кузя и Марек (кот и кошечка). Почему кошечка стала вдруг "Мареком" - долгая история. Вкратце обозначим причину как "потому что так сложились звезды". То бишь, сделаем допущение, что Cat cat = new Cat ("Марек");

Хотелось бы, чтобы ее постояльцы относились к произрастающей флоре с соответствующим уважением. Например, так:

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 1

Однако, они относятся как то так:

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 2

В течение года была перепробована масса подходов, как то: учить, ругать, закрывать дверь в комнату... Ничего не помогает. Результат всегда одинаков - только растянут во времени.

Была рассмотрена дажа масса инженерных подходов. Но они не годятся по причине: дороговизны и сложности. Или закрытия флоры от лучей солнца.

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 3

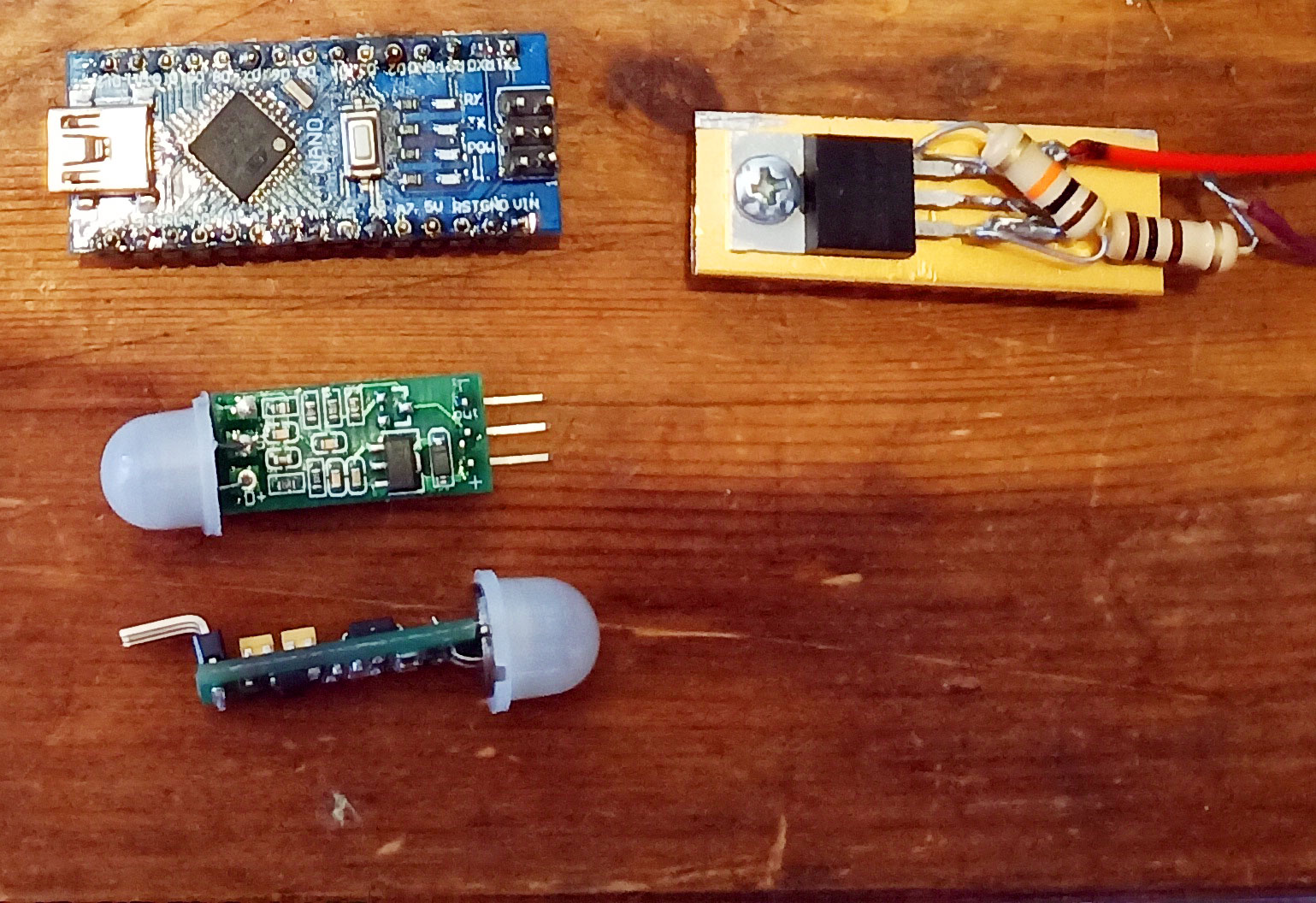

В результате, консилиум, в лице: меня, меня и меня - постановил: "а позвать сюды лучшего ынженегра нашева королефства(меня) LOL! А пущай собирет нечто "эдакое"! И работа - закипела... Так как у меня завалялась небольшая плата ардуино нано, оставшаяся от прошлых проектов, было решено собирать на ней. Вкратце, ядро наших космических технологий составило следующее (слева направо):

  • ардуино нано;

  • инфракрасные датчики движения (хорошая, кстати, штука - угол зрения до 100 градусов, дальность видения 2-3 метра);

  • мосфет транзистор.

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 4

Ну, дальше уже и так понятно - поэтому на этом всё. Расходимся...

Ладно, ладно - шутеечка... Продолжаем...

Для незнающих (что очень вряд ли, на Хабре, но тем не менее) поясню:

  • ардуино нано-позволяет запрограммировать некую последовательность действий,

  • датчики движения - видят перемещения тепловых объектов,

  • мосфет транзистор - является по сути реле, которое служит для включения мощной нагрузки - после получения слабого сигнала от процессора.

Но мосфет лучше чем реле, так как почти не потребляет энергии для своей работы, не "наклёпываются" контакты от постоянной работы. В результате - долговечен.

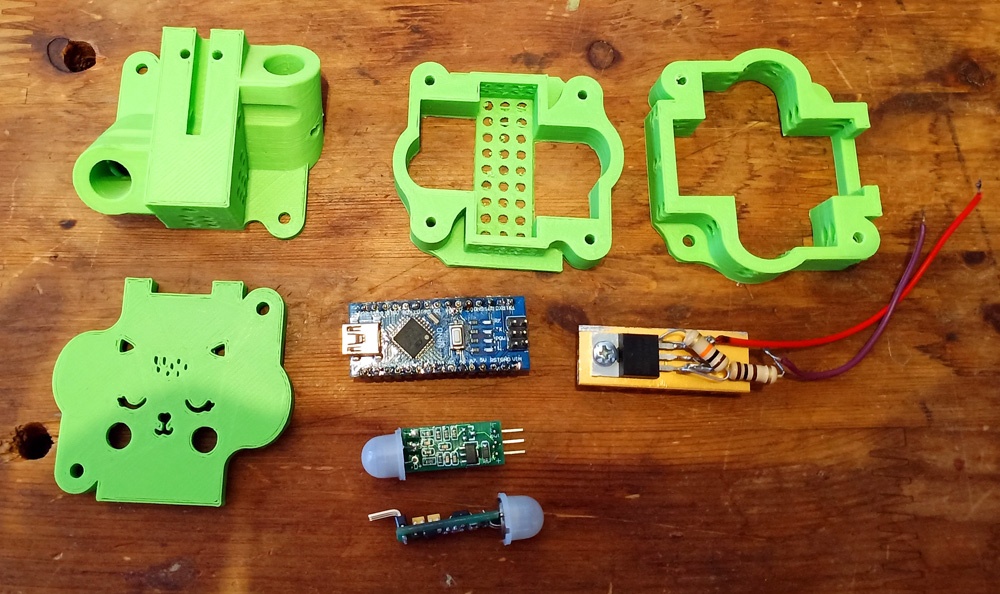

Но, электроника без корпуса - ничто. Моделируем в 3d и печатаем корпус:

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 5

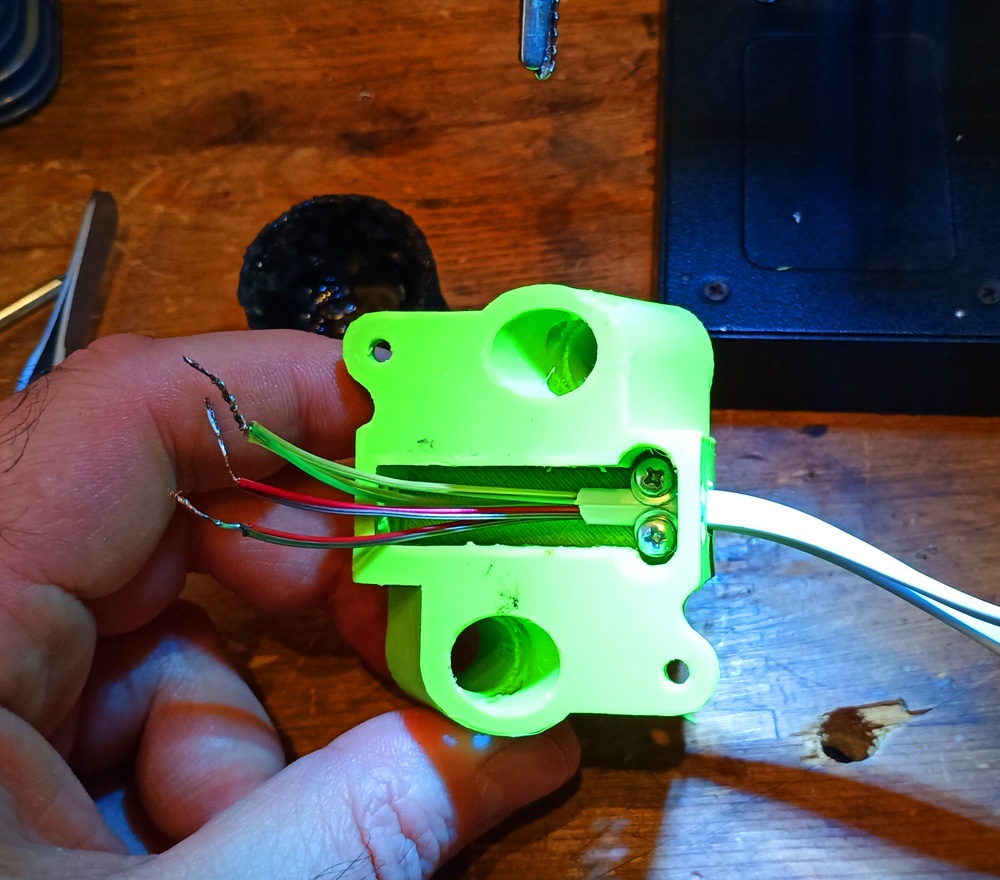

Начинаем сборку с самого низа: пропускаем телефонные провода (да, да взял именно их - ибо дешево и длинные) в корпус и фиксируем болтиками (под них предварительно были заложены каналы, в которых потом вручную, метчиком - нарезана резьба м3х0,5):

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 6

Кстати, тут следует сказать пару слов о мосфете: несмотря на то, что он практически не греется (это одно из его достоинств) - я от греха прикрутил его на радиатор. "Пущай будэ"...

Присоединяем мосфет к питанию. Стараемся соединять аккуратно, с использованием термоусадки - иначе коты заругают ^_^

Далее, устанавливаем мосфет с радиатором и датчики движения - в предназначенные для них места...

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 7

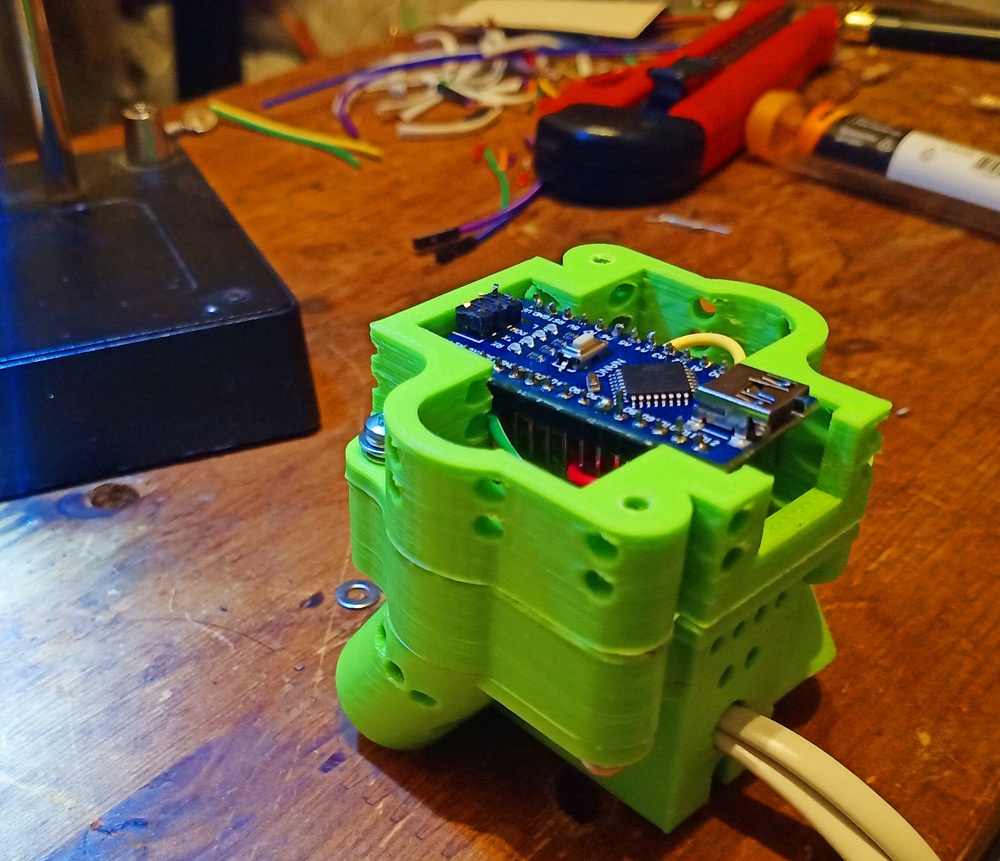

...устанавливаем "мосх" - то бишь ардуино нано:

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 8

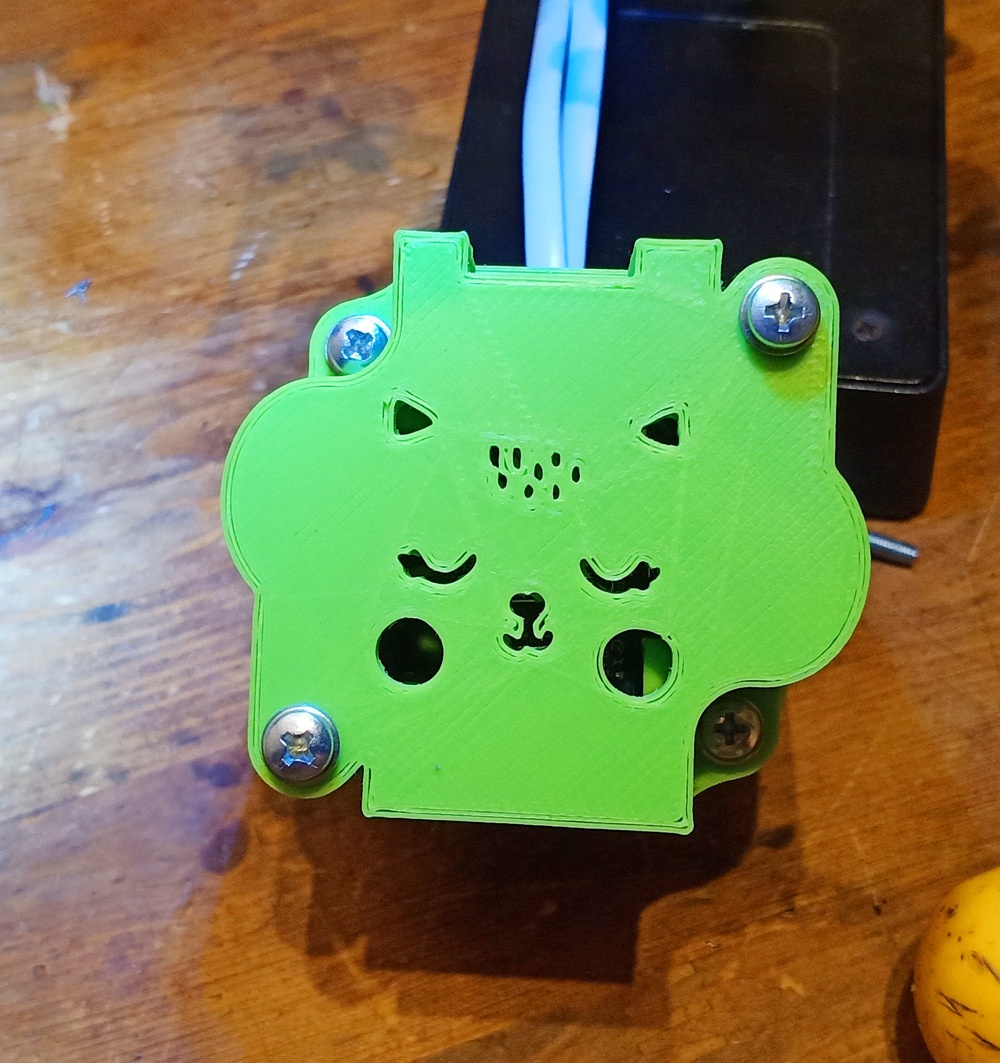

Монтируем на место крышку. И теперь НИКТО не в курсе-как оно устроено (LOL):

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 9

Загружаем программу и усиленно машем руками перед датчиками. Ишь ты! Работат!

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 10

Наступает главный момент: ради чего это всё: мы создаем зону запрета доступа для кота. А именно, согласно вики:

"Одним из самых популярных терминов в критериях оценок является понятие anti-access/area-denial или сокращенно A2/AD, которым обозначается территория, где вооруженные силы не смогут действовать в полной мере из-за того, что их войска оказываются в уязвимом положении для средств поражения армии".

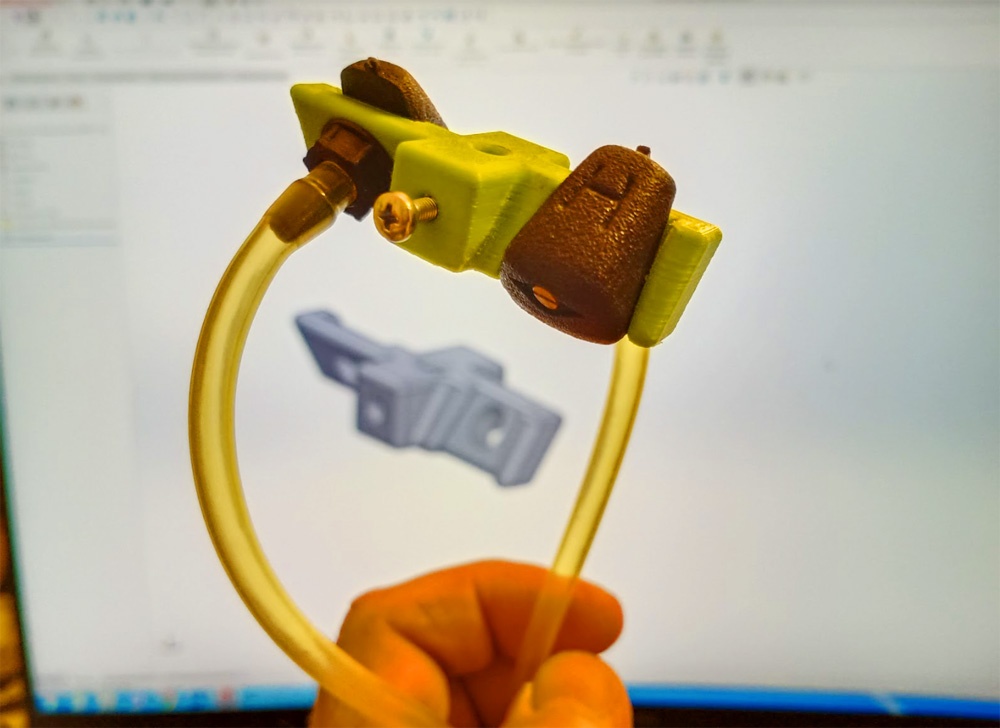

В качестве такого средства, создания зоны запрета доступа, для нашей системы поражения, класса "подоконник-кот" - послужит распыление жидкой фракции воды, с помощью щелевых форсунок. То есть: берем форсунки для стеклоомывателей ВАЗ и делаем вот енто:

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 11

Далее, берем нержавеющую капиллярную трубку с проходным сечением 0,3мм - это важно! (на самом деле-ни разу не важно (LOL, это я - чтобы важности напустить)- т.к. она играет роль просто палки, которая втыкается в горшок с цветком и крепим к ней всю систему. В свое время брал эту трубку-за "много много денег" - для аппарата высокого давления (в той затее, я собрал рюкзачный бензиновый воздушный компрессор высокого давления (500 бар) - но, по ряду причин, затея "замерла"). Поэтому, "сгорел сарай - гори и хата": смахиваем скупую мужскую слезу и пускаем трубку в дело:

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 12

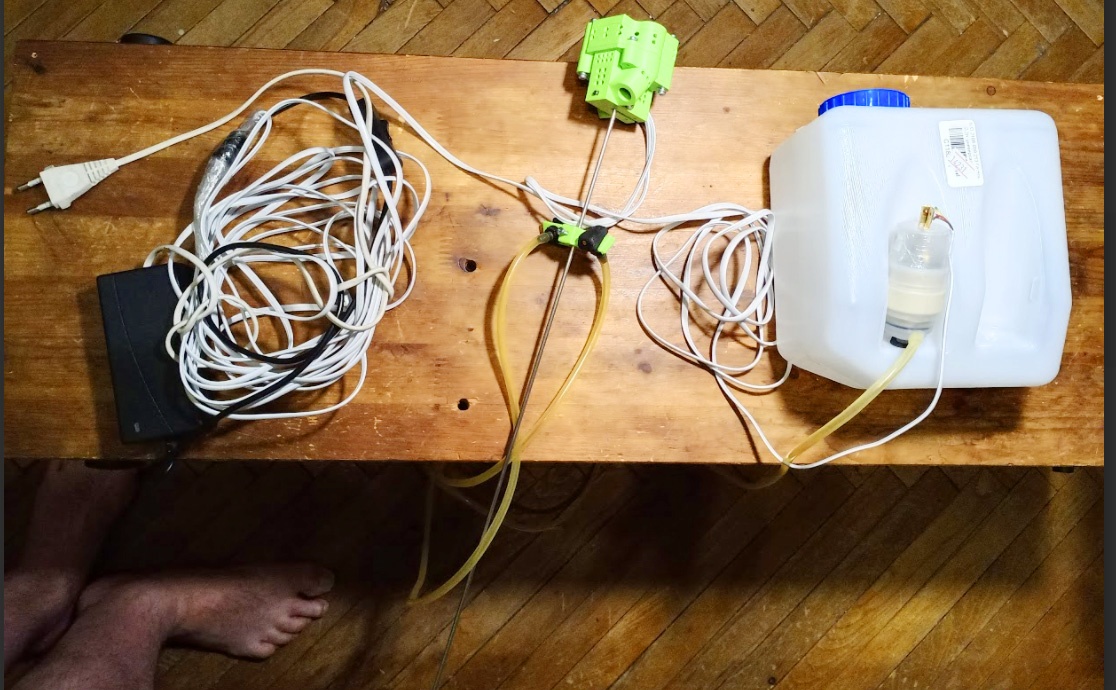

В качестве бака для воды был взят бачок от "копейки" (ВАЗ 2101).

P.S. Ноги - мои. Отличные - правда? LOL.

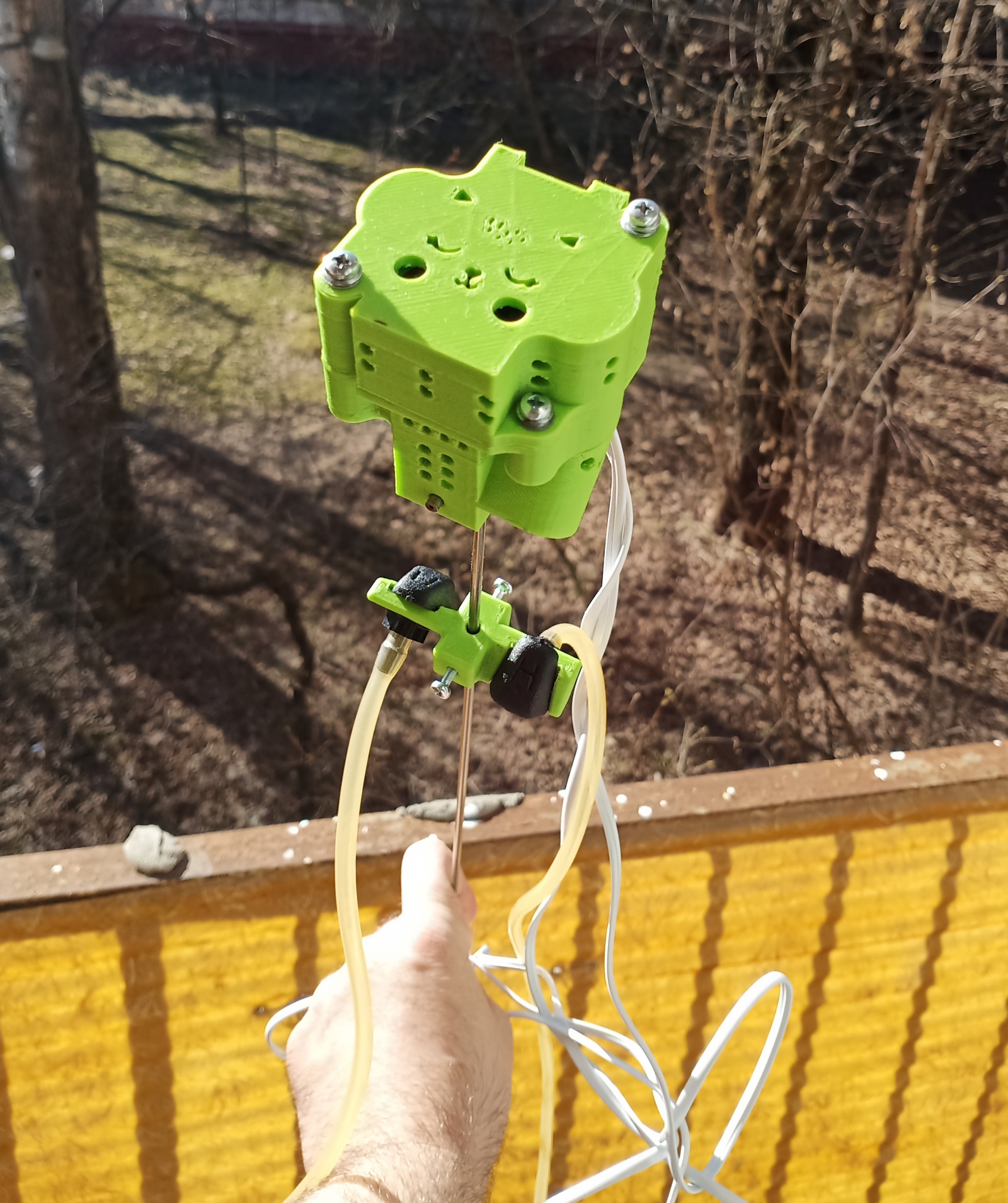

А вот так, выглядит эта штука при свете дня:

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 13

Далее, эта система будет втыкаться в землю под алоэ и "контролировать окрестности". Эдакое "антикотовое ПВО".

На днях система уедет "благодарной аудитории". Надеюсь, они оценят...

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 14

Продемонстрировать в работе пока не могу - т.к. под рукой нет котов.

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 15

Но буду вести наблюдение и дам знать, "когда-что".

Теперь ряд примечаний:

  1. Если будете строить нечто подобное - мосфет надо брать "с логическим уровнем"- то есть, чтобы он открывался от 3-5 вольт;

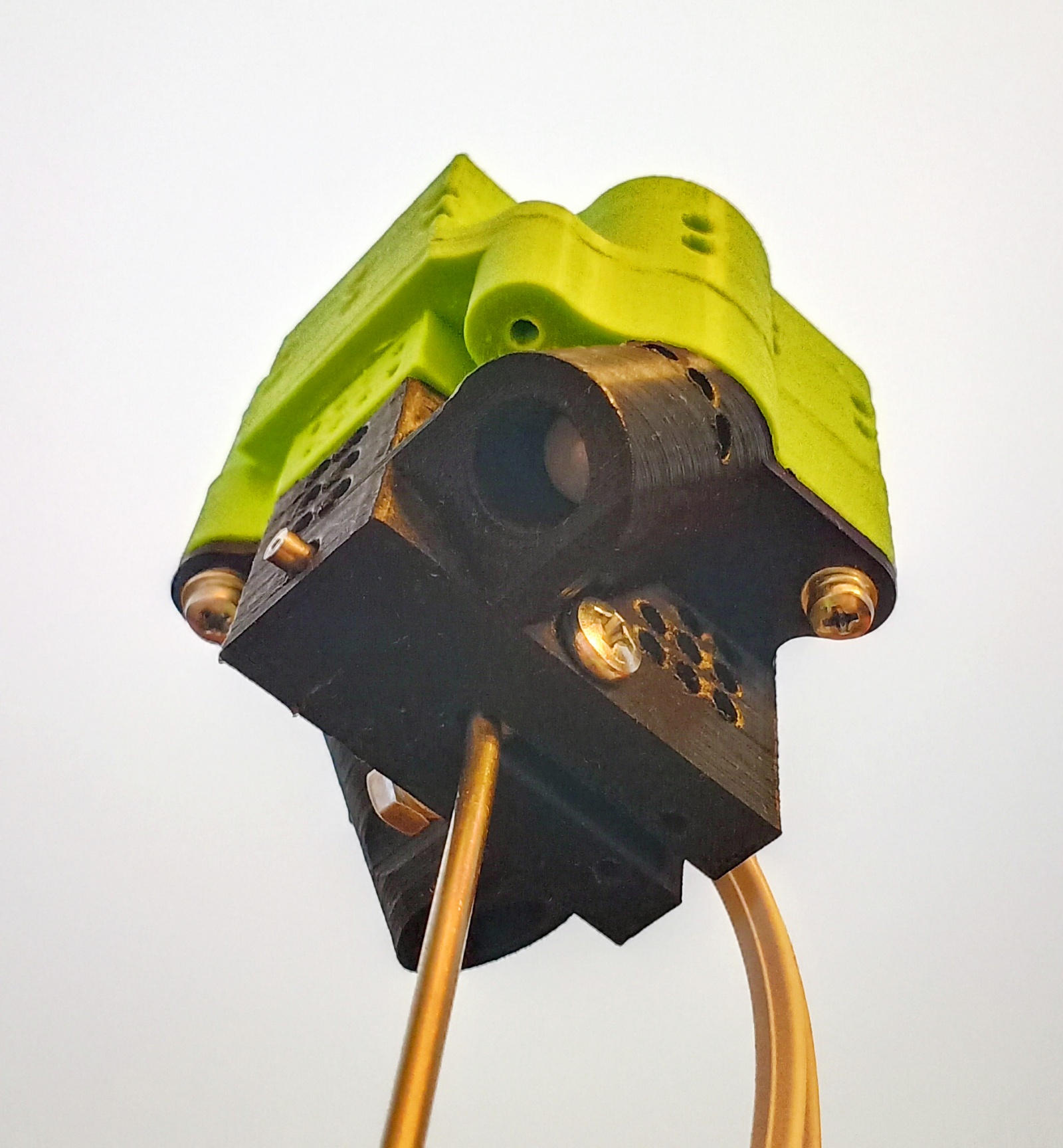

  2. Как выяснилось, датчики категорически не приемлют светлые оттенки пластика (просто постоянно стоят во "включенном" состоянии). Пришлось перепечатать нижнюю часть корпуса - черным ABS - пластиком. С ним всё работает хорошо:

«Котовий брызгатрон» — или боевая турель против кота ^_^ - 16

А теперь, самое главное - если кому понадобится, делюсь файлами.

Скетч для Arduino IDE:


int sensor1 = 2 ;// пин инфракрасного сенсора 1
int sensor2 = 3; // пин инфракрасного сенсора 2
int mosfet = 10; // пин силового мосфета, который включает насос

boolean isSensorStarted = false; // сработал ли хоть какой то датчик
boolean isMotorStarted = false; // запущен ли в данный момент двигатель
boolean catStatusMessage = false; // вывод сообщения о текущем статусе кота
boolean isFirstMessage = true; // вывод первого сообщения

boolean firstStart = true; //пауза только при первом старте системы (даёт возможность загрузиться)

volatile uint32_t startTime = 0; //время в миллисекундах, когда стартовал двигатель
volatile uint32_t workingTime = 3000; //время в миллисекундах, которое будет работать двигатель

void setup ()
{
  Serial.begin(9600);
  pinMode (sensor1, INPUT) ; // пин датчика работает как вход
  pinMode (sensor2, INPUT) ; // пин датчика работает как вход
  pinMode (mosfet, OUTPUT) ;// пин мосфета работает как выход

  attachInterrupt(digitalPinToInterrupt (sensor1), sensor_impulse, HIGH);
  attachInterrupt(digitalPinToInterrupt (sensor2), sensor_impulse, HIGH);
}

void loop ()
{

  while (isSensorStarted)
  {
      if (firstStart) //пауза при первом старте системы, после включения питания - даёт системе загрузиться и датчикам-прийти в состояние LOW
        {
          detachInterrupt(sensor1);
          detachInterrupt(sensor2);
          while ( (digitalRead(sensor1)==HIGH) || (digitalRead(sensor2)==HIGH) )
          {
            //ничего не делаем-ждем, пока не появится сигнал LOW
          }
          firstStart = false;
          isSensorStarted  = false;
          Serial.println ("Стартуем");
          isFirstMessage = false;
          attachInterrupt(digitalPinToInterrupt (sensor1), sensor_impulse, HIGH);
          attachInterrupt(digitalPinToInterrupt (sensor2), sensor_impulse, HIGH);
          break;
        }

     if (catStatusMessage)
     {
        Serial.println ("Агонь па кату!!! :-)");
        catStatusMessage = false;
     }

     detachInterrupt(sensor1);
     detachInterrupt(sensor2);

     digitalWrite(mosfet, HIGH);
     startTime = millis(); //записали время старта двигателя
     isMotorStarted = true;
     Serial.println ("Двигатель запущен!");

     while (isSensorStarted)
     {
        if (isMotorStarted)
        {
          if (millis()-startTime >= workingTime)
          {
            isMotorStarted=false;
            digitalWrite(mosfet, LOW);
            Serial.println ("Двигатель остановлен!");
          }
        }


      if ( (digitalRead(sensor1)==LOW) && (digitalRead(sensor2)==LOW) )
         {
           attachInterrupt(digitalPinToInterrupt (sensor1), sensor_impulse, HIGH);
           attachInterrupt(digitalPinToInterrupt (sensor2), sensor_impulse, HIGH);
           isSensorStarted = false;
         }
     }
  }

 if (!isFirstMessage)
 {
    if (!catStatusMessage)
       {
         Serial.println ("Кота что то нету...:-(");
         catStatusMessage = true;
       }
 }


}

void sensor_impulse ()
{
  if (!isSensorStarted)
  {
     isSensorStarted = true;
  }
}

Скачать файлы для 3d печати можно по этой ссылке.

На этом всё - доклад закончил.
