«Неинтерактивная» карта из электронного мусора

Доброго времени суток, уважаемые читатели Geektimes.
Хотелось бы представить вам один из вариантов «утилизации» компьютерных запчастей. Идея, конечно, не нова, но возможно кому-то может помочь «утилизировать» несколько отслуживших свое материнских плат.

Написать об этом захотелось после прочтения этой статьи.

Поясню сразу, делалось это все не только ради удовольствия. Как известно, 2013 год в России объявлен годом защиты окружающей среды. Поэтому в одном из главных для профтехобразования конкурсов — «Арт-Профи-Форум» (в котором работников добровольно заставляют участвовать), появилось номинация изделий из отслуживших свое электронных приборов.

После недолгих размышлений, совместно с читательом exer, было решено сделать макет карты Кемеровской области.
Для начала был распечатан бумажный вариант карты в виде постера размером 3х3 листа формата А4. Склеив все и вырезав карту по контуру, мы получили трафарет (к сожалению нет фотографии), по которому было нанесено изображение на лист 14 мм фанеры.

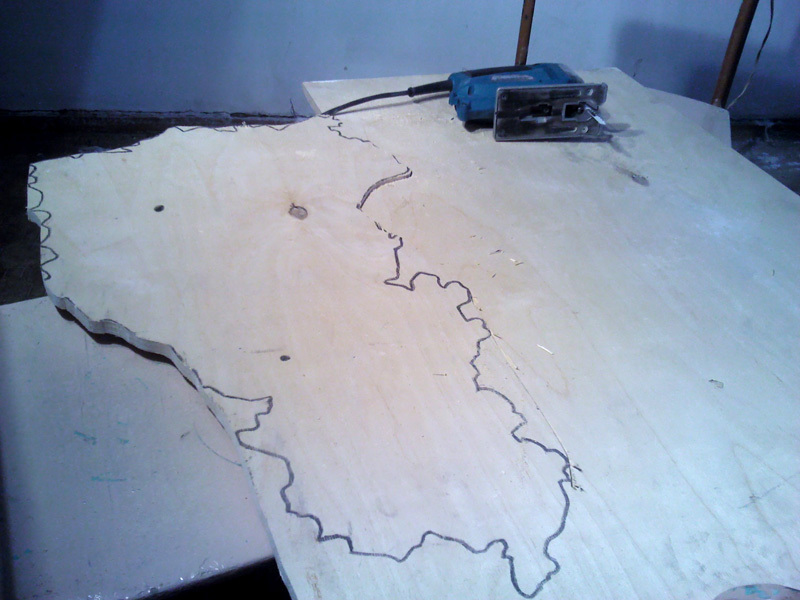

После этого руководствуясь правилом «не навреди» мы приступили к резке фанеры. Главной сложностью здесь было соблюсти баланс скорости и аккуратности, поскольку верхние слои фанеры, при резке их электролобзиком, имеют свойство скалываться. Кроме того на этом этапе пришлось пойти на некоторое упрощение границ, ввиду не очень высокой точности инструмента. В итоге после часа резки и часа доводки напильником, основа карты была готова.

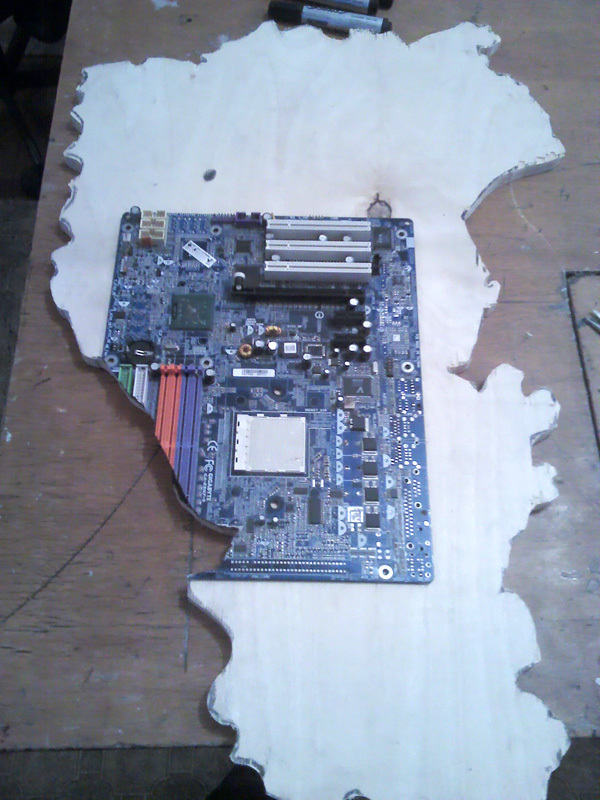

Далее началась самая тяжелая и нудная часть работы — резка печатных плат. Резать было решено бормашинкой с отрезными кругами. После предварительных замеров плата прикладывалась к основанию и снизу обрисовывалась маркером, после чего вырезалась. Отрезные диски расходовались довольно быстро: либо ломались при любом неаккуратном движении, либо стирались полностью после 10-12 см.

Несколько фотографий процесса

«Неинтерактивная» карта из электронного мусора
«Неинтерактивная» карта из электронного мусора
«Неинтерактивная» карта из электронного мусора
«Неинтерактивная» карта из электронного мусора

Фрагменты плат прикручивались к основанию небольшими черными саморезами, практически незаметными на фоне пестрых плат. Платы подбирались таким образом, чтобы сокеты центральных процессоров примерно совпадали с расположением двух крупных городов на карте области. На каждый сокет была наклеена прозрачная пленка с нанесенным на нее гербом города. В центре располагался крупный логотип 70-летия области.

Окончательный вариант:

«Неинтерактивная» карта из электронного мусора

На проект потрачено: 0,6 м2 14 мм фанеры, около 18 отрезных кругов, 5 материнских плат, 1 звуковая карта и 1 месяц работы. На данный момент карта украшает кабинет информатики, а выходящие из строя материнские платы копятся для новогодней елки.

Автор: Hatory
