Приём радиофаксов и прочих цифровых передач с помощью обычного приёмника и компьютера

в 13:19, , рубрики: diy или сделай сам, fax, rtlsdr, wefax, кв, Стандарты связи, троллейбус из буханки хлеба, факс, метки: ,

Приём радиофаксов и прочих цифровых передач с помощью обычного приёмника и компьютера - 1
Один из неудачных радиофаксов

С чем у нас обычно ассоциируется слово «факс»? Большинство представят гибрид принтера и телефона, с помощью которого передают документы в отдаленные уголки планеты. Но знаете ли вы, что факсом пользуются моряки при отсутствии интернета? По факсу японское новостное агентство Kyodo передаёт новости на двух языках, а различные метеоцентры — погоду на несколько дней вперед. И мы тоже можем все это получить и раскодировать — нужен лишь компьютер и подходящий приемник.

Оборудование

Чтобы хоть что-то принимать, нужны:

  • КВ-приёмник
  • Антенна
  • Компьютер
  • Софт для декодирования

Но обо всем по порядку.

Приёмник

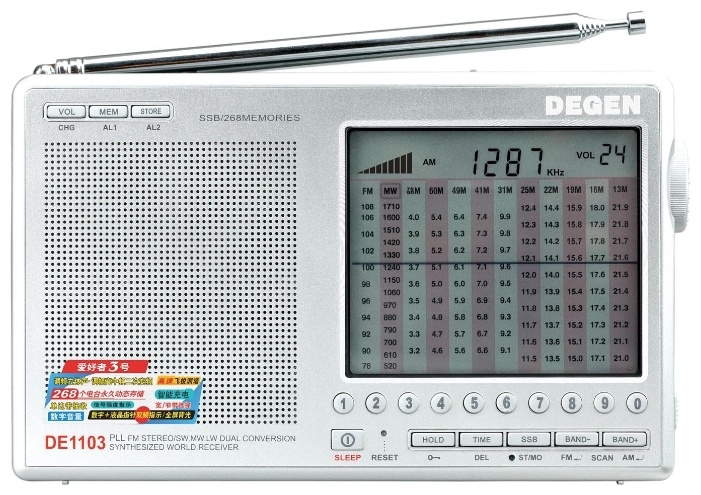

Тут всё относительно просто. Я использую всем известный Degen DE1103, но можно попробовать и RTLSDR, используя софт вроде Virtual Audio Cable, чтобы загнать звук в декодер. Думаю, не надо объяснять, что приёмник должен иметь хотя бы разъём для наушников(а лучше — линейный выход, как на DE1103) — иначе его просто будет не подключить.

Приём радиофаксов и прочих цифровых передач с помощью обычного приёмника и компьютера - 2
Degen DE1103

Антенна

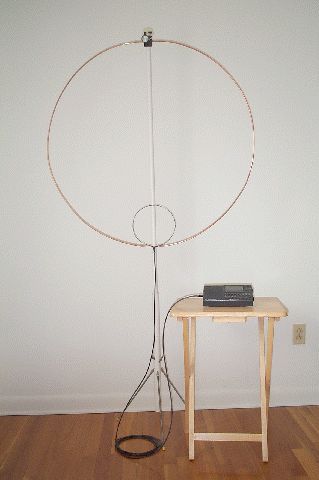

Самая важная часть — без хорошей антенны поймать слабый сигнал далёкой радиостанции нереально. Самый простой вариант — длинный провод длиной 1/4 от длины волны. Я использую стандартную антенну, входившую в комплект моего приёмника, и в городе получаю далеко не самый лучший приём, и КДПВ — тому подтверждение: из-за шумов разобрать многие символы просто нереально. Вот здесь есть хороший материал по изготовлению нормальной антенны.

Приём радиофаксов и прочих цифровых передач с помощью обычного приёмника и компьютера - 3
Плохое фото хорошей антенны

Компьютер

Требования просты: наличие звуковой карты. Встроенная подходит в большинстве случаев, если есть внешняя — вообще отлично.

Софт

Есть много программ для декодирования WEFAX-сигнала: SeaTTY, MultiPSK, Fldigi и некоторые другие. Я рекомендую пользоваться Fldigi из-за его бесплатности и универсальности: кроме факсов, он может декодировать почти все виды цифровой связи, а также работать на передачу(что, впрочем, и MultiPSK умеет).

Так как мне всё-таки получить факс по радио?

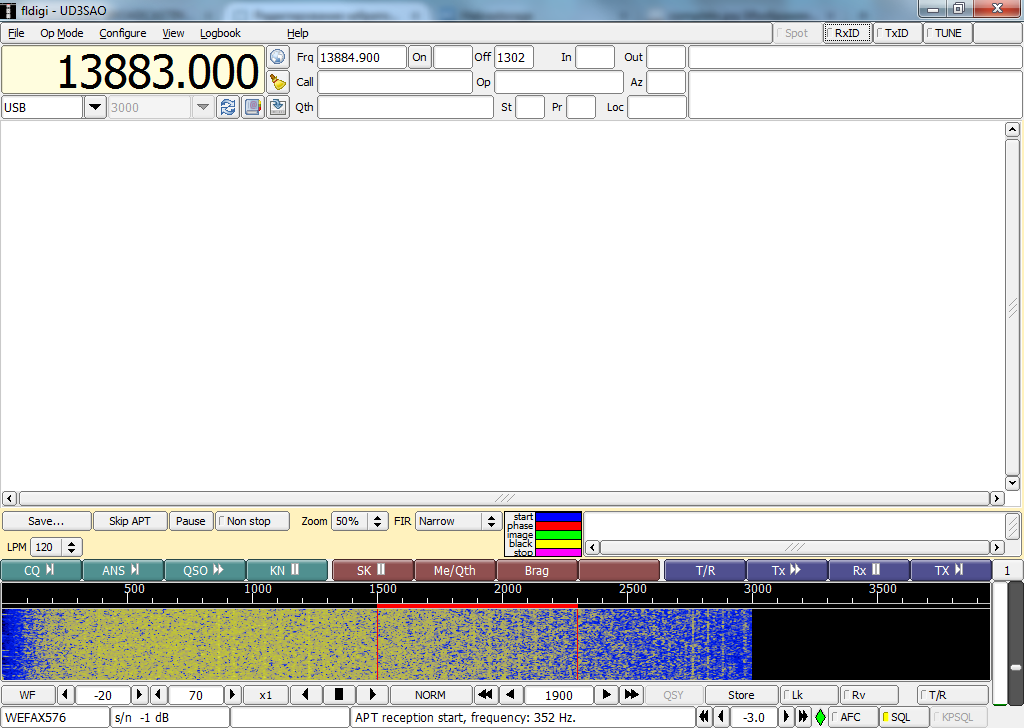

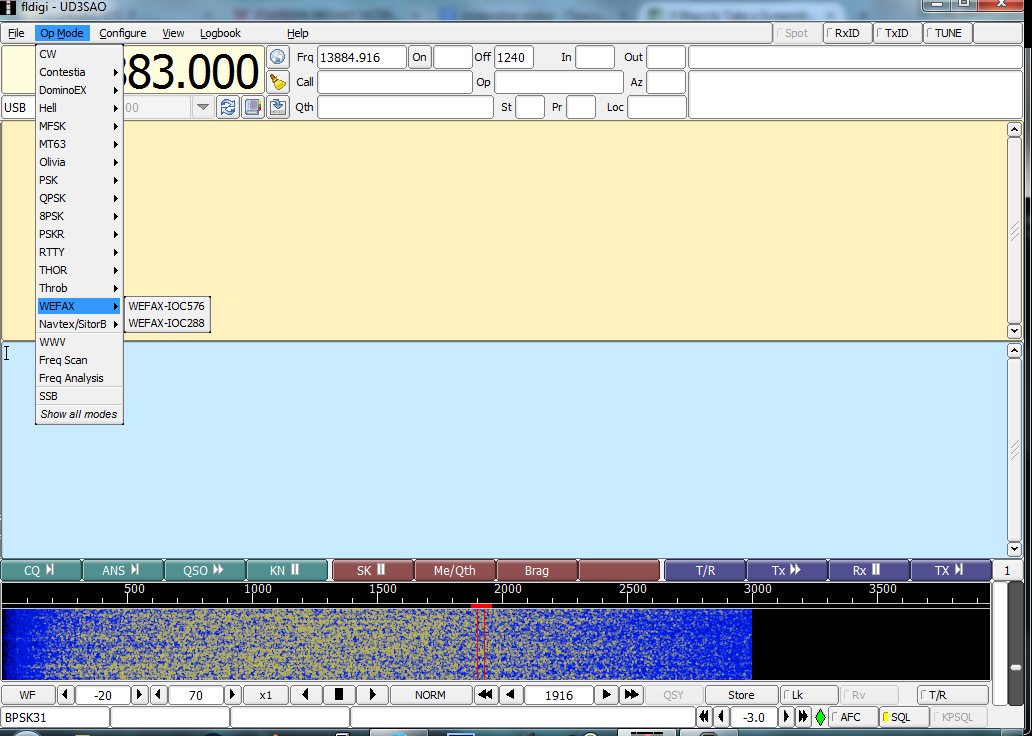

Сначала надо подготовить компьютер. Для этого скачиваем и устанавливаем Fldigi. При первом запуске он спросит позывной и прочее — можно это смело пропускать. После этого надо выбрать режим факса — для этого надо выбрать сверху Op Mode>WEFAX>WEFAX-IOC576 или WEFAX-IOC288 в зависимости от режима станции. После этого соединяем микрофонный вход с выходом радио, предварительно убавив громкость на приёмнике до минимума. Снизу должен появиться «водопад».

Приём радиофаксов и прочих цифровых передач с помощью обычного приёмника и компьютера - 4

Приём радиофаксов и прочих цифровых передач с помощью обычного приёмника и компьютера - 5

Теперь надо найти частоту передачи. Актуальный список публикуется здесь (pdf), вот тутесть более понятный список. Обратите внимание на цифры вроде 120/576 — они обозначают режим WEFAX-IOC576, 120 LPM (строк в минуту). Для начала рекомендую частоту 13883КГц — там идет круглосуточная передача из Гамбурга (в режиме USB настраиваться надо чуть ниже — у меня ~13881КГц).

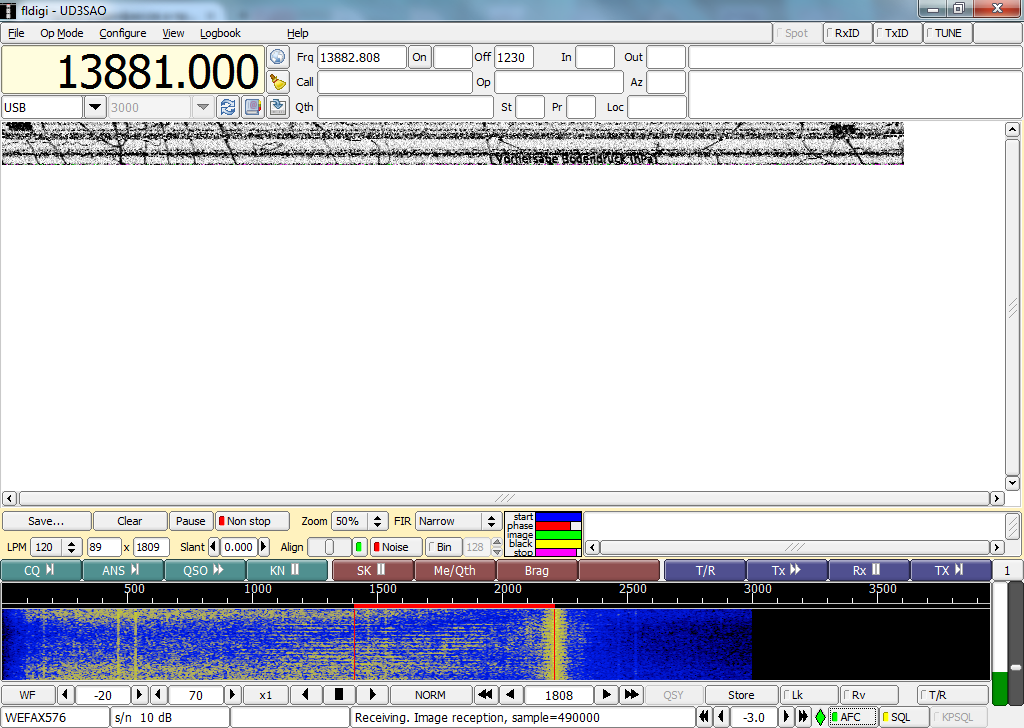

После этого настраиваем приёмник на нужную частоту, и в большинстве случаев fldigi всё сделает за вас — будет слышен ритмичный звук передачи, а в верхнем окне начнёт появляться декодированная картинка. Если по «водопаду» видно, что программа настроилась куда-то не туда, внизу окна есть кнопка AFC(Automatic Frequency Correction) — отключите её, после чего «натрвите»программу на частоту вручную, щёлкнув по сигналу на графике. Если картинка выглядит перекошенной — с помощью поля Slant выставьте значение, при котором картинка выглядит прямой.

Приём радиофаксов и прочих цифровых передач с помощью обычного приёмника и компьютера - 6

Если на частоте тишина — то попробуйте позже, когда будет хорошее прохождение. Лучше всего принимать факс ночью.
На всякий случай — видео процесса приёма:

Под спойлером — некоторые другие факсы, например, Kyodo News.

Осторожно, простыня

Приём радиофаксов и прочих цифровых передач с помощью обычного приёмника и компьютера - 7

Приём радиофаксов и прочих цифровых передач с помощью обычного приёмника и компьютера - 8

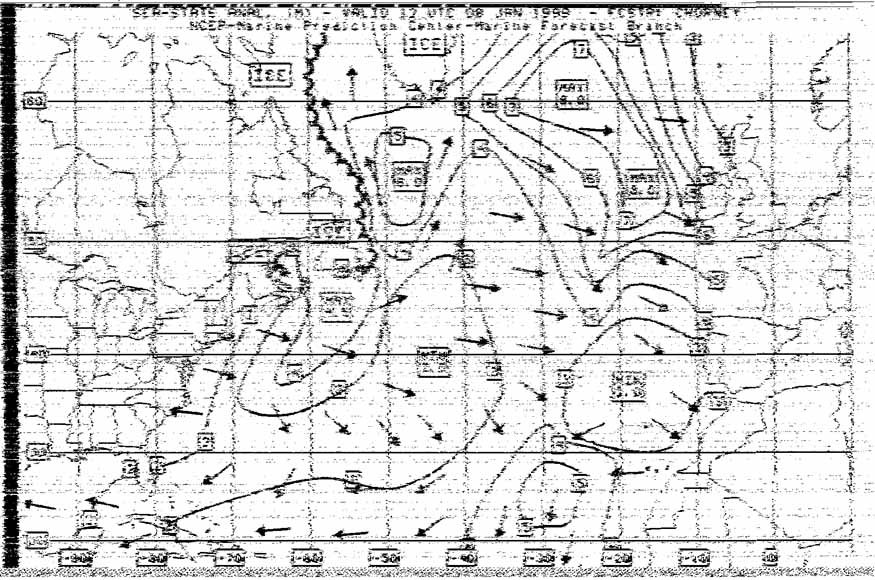

Kyodo News

Приём радиофаксов и прочих цифровых передач с помощью обычного приёмника и компьютера - 9

Приём радиофаксов и прочих цифровых передач с помощью обычного приёмника и компьютера - 10

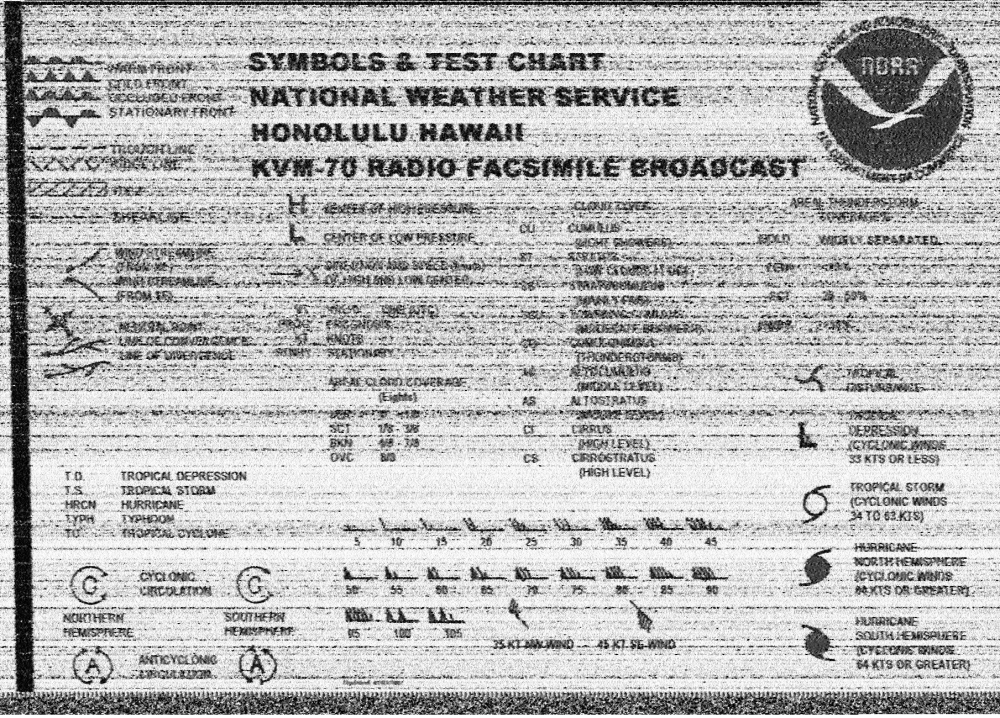

Погода

С помощью fldigi можно также декодировать радиолюбительские сообщения, передаваемые в цифровых диапазонах, находящихся, как правило, ниже голосовых по частоте. Для этого просто надо выбрать соответствующий режим в Op Mode.

Полезные ссылки:
Мануал по fldigi
Про upconverter'ы для RTLSDR
