Обновление прошивки противоугонной системы Starline E90

в 17:15, , рубрики: cp2102, diy или сделай сам, uart, Автомобильные гаджеты, автосигнализация, обновление прошивки, программатор, метки: , ,

Так уж получилось, что любая вещь становится для меня более интересной, если ее можно соединить с компьютером. А если еще из такого «соседства» выходит практическая польза, то это вдвойне плюс! Впрочем, все это предисловие, а суть состоит в следующем.

Некоторое время назад я приобрел для своего автомобиля сигнализацию Starline E90. Почти сразу же после покупки выяснилось, что у данной модели сигнализации существует несколько ревизий, отличающихся версией прошивки, и, вероятно, железом. Купленное мной устройство было выпущено в 2013 году, соответственно, имело не самую свежую прошивку, а какой же гик не любит новейших версий ПО! Как оказалось в дальнейшем, версию прошивки моей автосигнализации можно достаточно легко обновить. Осторожно, под катом скриншоты!

Обновление прошивки противоугонной системы Starline E90 - 1

Бродя по просторам интернета, я встретил информацию о том, что официальные дилеры и установщики сигнализаций Starline имеют возможность обновлять версии прошитого программного обеспечения, и, что немаловажно, для этого не требуется JTAG, как я было подумал. Для обновления программного обеспечения изготовитель предоставляет автосервисам программатор с подключением к компьютеру посредством USB интерфейса, и автосигнализация может программироваться с помощью данного программатора как отдельно — «на столе», так и будучи установленной в автомобиле, соединяясь с программатором через штатный кабель, который используется для подключения трансивера — модуля, устанавливаемого на лобовом стекле для связи с брелком сигнализации. А программное обеспечение для компьютера (далее — «Прошивальщик»), непосредственно выполняющее обновление прошивки, доступно для скачивания с сайта производителя. И я решил «на всякий пожарный случай» скачать его.

Сначала я предполагал, что в программаторе используется какое-либо особое железо, специально разработанное проиводителем для исключения «нелегального» обновления прошивок, скорее всего, с интерфейсом вроде SPI, с шифрованием, ключами доступа, и прочими особенностями. Но так бы и не узнал я ничего нового для себя, если бы не обратил внимания в процессе установки «прошивальщика», что в состав дистрибутива входит и устанавливается драйвер на… Обычный USB-to-UART преобразователь CP2102!

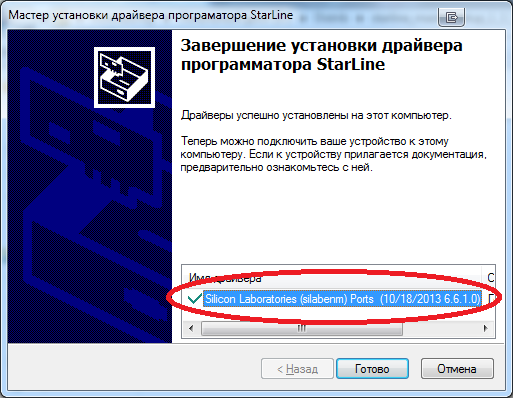

Установка драйвера

Обновление прошивки противоугонной системы Starline E90 - 2

Внимание! Все описанное далее Вы можете повторять только на свой страх и риск, автор данной статьи не несет никакой ответственности за возможный ущерб, снятие с гарантии, возгорание, утопление, наводнение и прочие бедствия, которые могут обрушиться на Вас и ваш автомобиль после прочтения.

У меня уже достаточно давно был под руками заказанный на DX дешевый модуль, собранный как раз на этой микросхеме. Воткнув USB-свисток в порт компьютера и запустив программу, я увидел на экране своего монитора, что Прошивальщик обнаружил программатор:

Обнаружен программатор

Обновление прошивки противоугонной системы Starline E90 - 3

Тут стало понятно, что есть шанс подключиться к автосигнализации и посмотреть, что из этого выйдет. С помощью мультиметра, прозвонкой на провод подключения к «массе» автомобиля, я установил положение общего (земляного) контакта в разъеме подключения радиомодуля, и, уточнив осциллографом положение цепей RX и TX, собрал следующую схему:

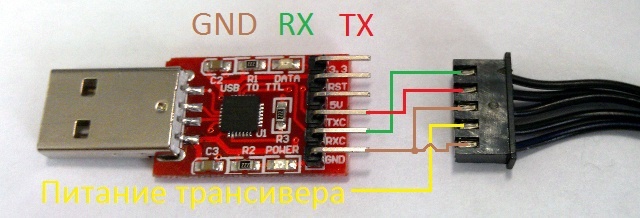

Первоначальная схема

Обновление прошивки противоугонной системы Starline E90 - 4

Я подключил собранную схему к компьютеру, подал с блока питания напряжение 12В на сигнализацию, запустил прошивальщик, и, к моей радости, ничего не взорвалось, а наоборот, сигнализация успешно определилась:

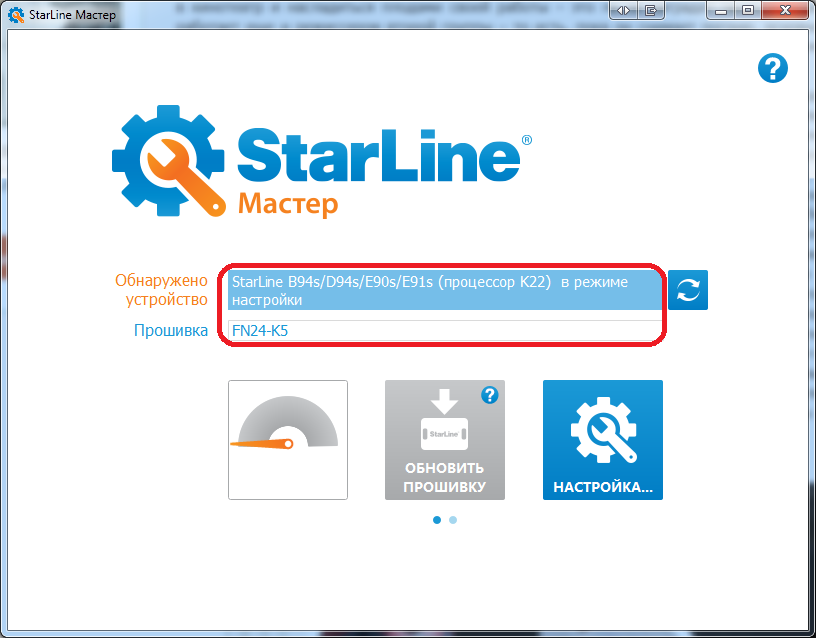

Обнаружено устройство в режиме настройки

Обновление прошивки противоугонной системы Starline E90 - 5

Но, увы, настроить функции сигнализации с помощью Прошивальщика не удалось — мне было выдано сообщение о том, что версия ПО, прошитого в моем железе, слишком старая. Я попробовал нажать неактивную кнопку «Обновить прошивку», но тут тоже ждала неудача — выяснилось, что для обновления прошивки требуется передвинуть некий переключатель, имеющийся на оригинальном адаптере. Можно было бы остановиться на этом и программировать настройки сигнализации «по старинке», с помощью брелка, но это долго, неудобно, а еще меня подстегивало чувство, что решение где-то рядом, и я решил пойти дальше.

Подготовка оригинального программатора для перепрошивки сигнализации

Обновление прошивки противоугонной системы Starline E90 - 6

Я предположил, что раз производитель не стал изобретать велосипед и использовал проверенное решение для связи сигнализации с компьютером, то и для перевода сигнализации в режим обновления прошивки вряд-ли выбрал что-либо более сложное, чем замыкание каких-либо выводов разъема между собой, на землю, или же на питание. И буквально через несколько попыток схема подключения устройства несколько изменилась, а Прошивальщик отрапортовал об обнаружении сигнализации в режиме обновления ПО. Оказалось, что действительно требуется всего лишь подключить один из выводов разъема к земляной цепи. Перед этим следует переподключить питание сигнализации и USB-модуль к компьютеру.

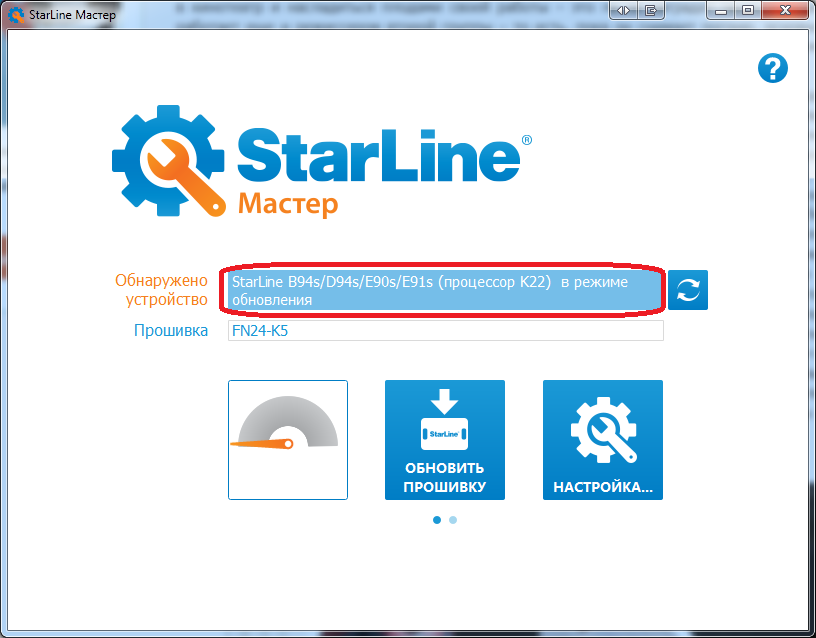

Схема подключения для режима обновления прошивки

Обновление прошивки противоугонной системы Starline E90 - 7
Обновление прошивки противоугонной системы Starline E90 - 8

Дальше дело техники — жмем «Обновить прошивку», выбираем файл прошивки среди идущих в комплекте с Прошивальщиком. При этом файл должен соответствовать желаемой нами версии ПО и типу процессора. Несколько десятков секунд, и Прошивальщик сообщил о том, что прошивка завершена.

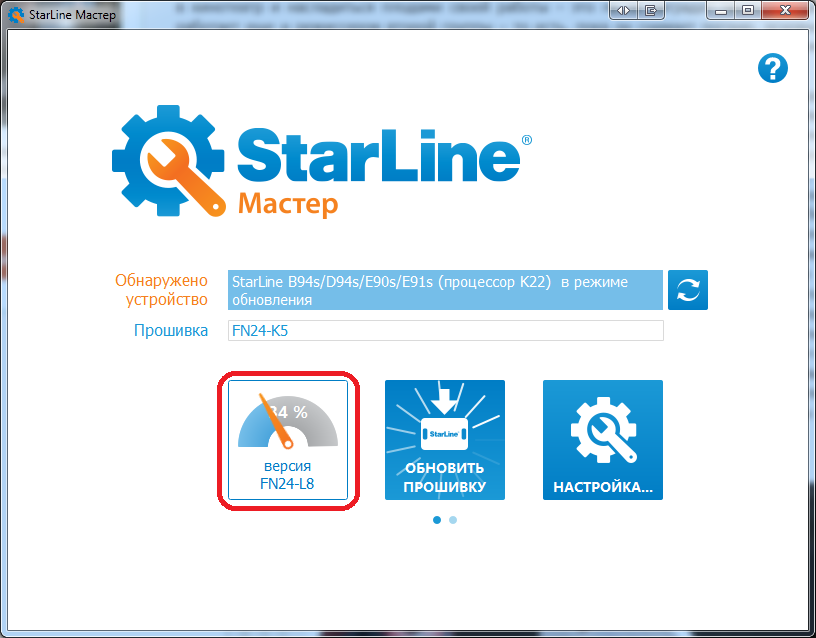

Ход прошивки

Обновление прошивки противоугонной системы Starline E90 - 9
Обновление прошивки противоугонной системы Starline E90 - 10
Обновление прошивки противоугонной системы Starline E90 - 11

Отключив «прошивочную» перемычку на землю, я переподключил питание сигнализации и USB-модуль. Прошивальщик успешно обнаружил сигнализацию с новой прошивкой, и после нажатия кнопки «Настройка» я получил доступ к меню установки параметров, что и требовалось!

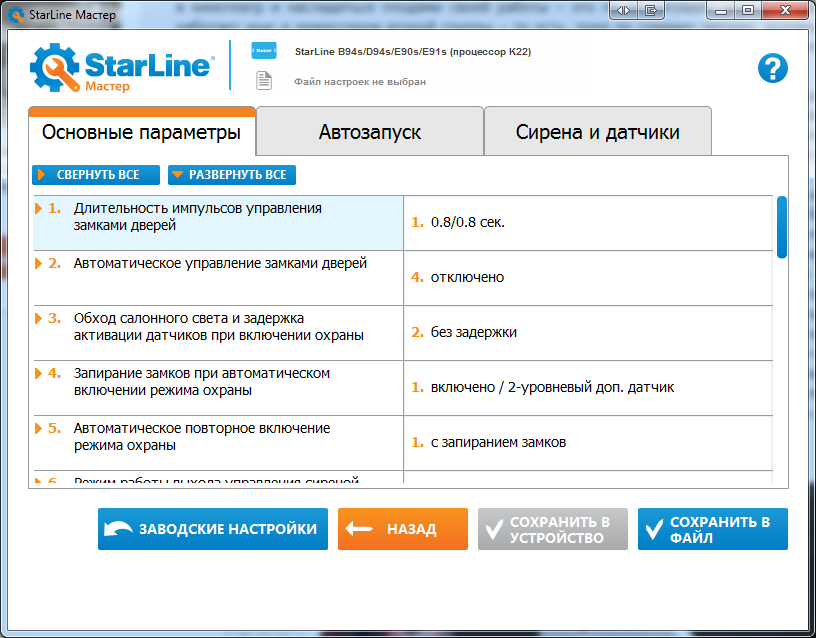

Новая прошивка и меню настройки параметров

Обновление прошивки противоугонной системы Starline E90 - 12
Обновление прошивки противоугонной системы Starline E90 - 13

Думается, что и для других моделей противоугонной системы торговой марки Starline можно будет попробовать применить найденное мной решение, при условии, что первоначальная версия прошивки будет иметь загрузчик.

Спасибо производителю за то, что не стал слишком сильно мудрить и оставил открытой лазейку для простых пользователей. Далеко не во всех сервисных центрах возьмутся перепрошивать сигнализацию, а ведь наверняка данная процедура не будет бесплатной. Так что мне удалось сэкономить немного времени, денег, и еще получить некоторый опыт и хорошее настроение.

Спасибо за внимание!

Автор: mmlevin
