Говорите, надоели обзоры телефонов? В этот понедельник — что-то новенькое.

Ну, наверное уже понятно, что это не обычная точка доступа, которая раздает интернет в квартире для ноутбука и телефона. Нет, конечно, она может работать и в таком виде, но это все равно что забивать гвозди жестким диском.
N4100 — это специализированное решение для организации платного доступа к интернету — хотспота. На самом деле, очень крутое и продуманное до мелочей. Применить такую точку доступа можно в любых местах, где есть люди, которым нужен доступ в интернет — кафе, пиццерии, рестораны, гостиницы, отели, аэропорты, встречи большого количества людей.

Предполагается, что точка доступа подключается к интернету, а принтер — к точке доступа. Причем, они не обязательно должны быть соединены напрямую — информация на принтер передается по стандартным протоколам, и между точкой доступа и принтером могут маршрутизаторы или свитчи. К одной точке доступа можно подключить до 10 штук.
Ну и к маршритизатору конечно можно подключить репитеры или отдельные точки доступа, если вам не хватает покрытия.

Железяка

Точка доступа приехала ко мне вот в такой большой коробке, которая даже не поместилась целиком в кадр:
В комплекте были: Диск, инструкция и крепеж на стену.
В инструкции есть раздел на русском, хорошо, но не сильно подробно описывающий первую настройку и включение.
Наклейки ^_^

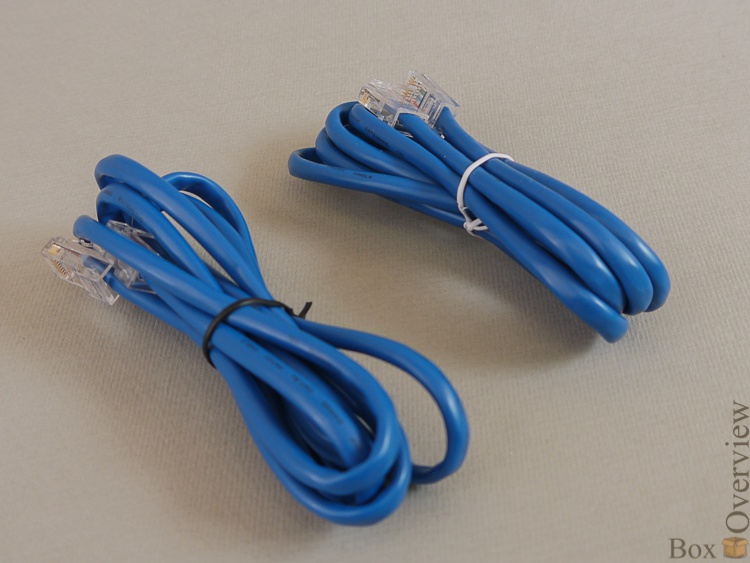

Для кабеля:
Сама точка доступа:
И принтер для нее:
И два блока питания, конечно. Для принтера, на 5В:
И для точки доступа, на 12В:
Кстати, штекеры не одинаковые — спалить принтер, включив в него не тот блок питания у вас не выйдет. Приятно что это продумано.

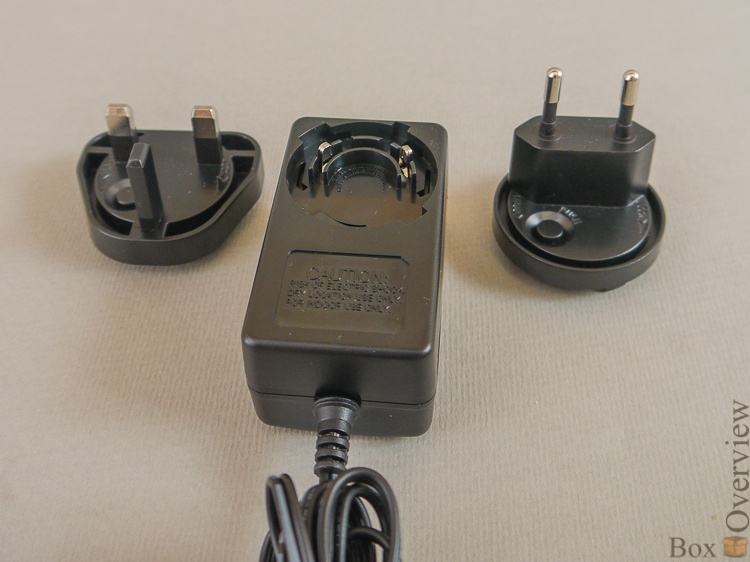

Блок питания для ТД — со сменной вилкой, нечасто встретишь такое решение:
А вот у принтера — обычный:
Но, в любом случае — главное, чтоб вилка была правильной. А с этим проблем нет.

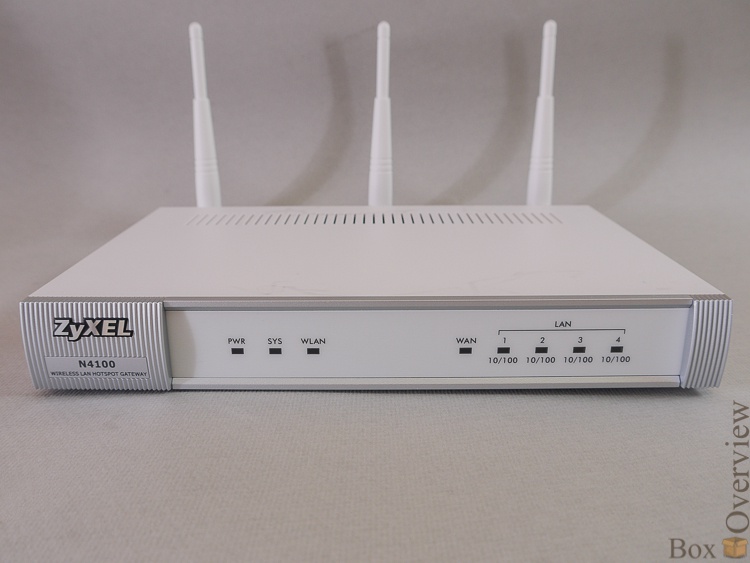

Дизайн точки доступа совершенно обычный:
На передней панели расположены светодиоды наличия питания, работы системы(зажигается после загрузки), активности беспроводной сети:

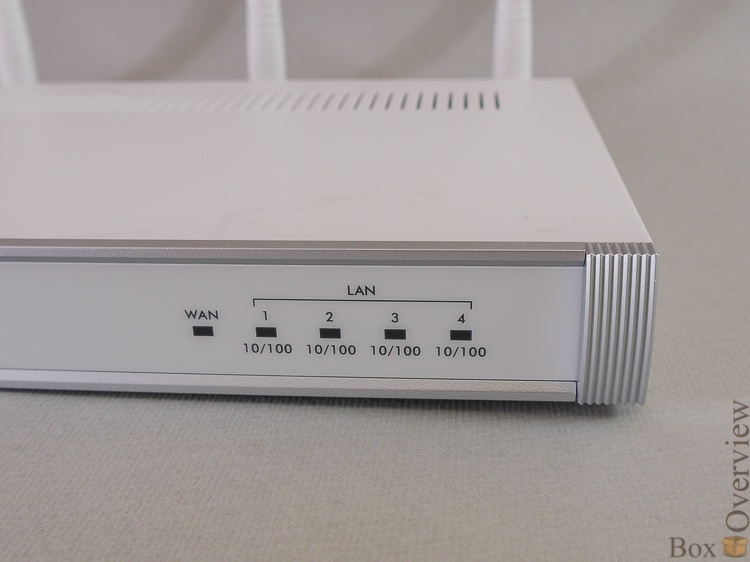

И светодиоды активности соответствующих портов:
На обратной стороне точки доступа — тоже все стандартно. Три разъема для антенн:

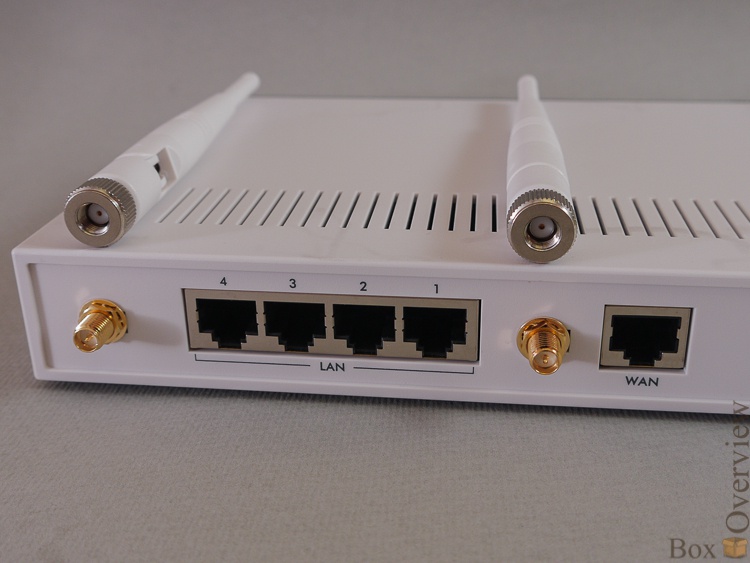

4 сетевых порта(LAN) и один порт внешней сети(WAN):

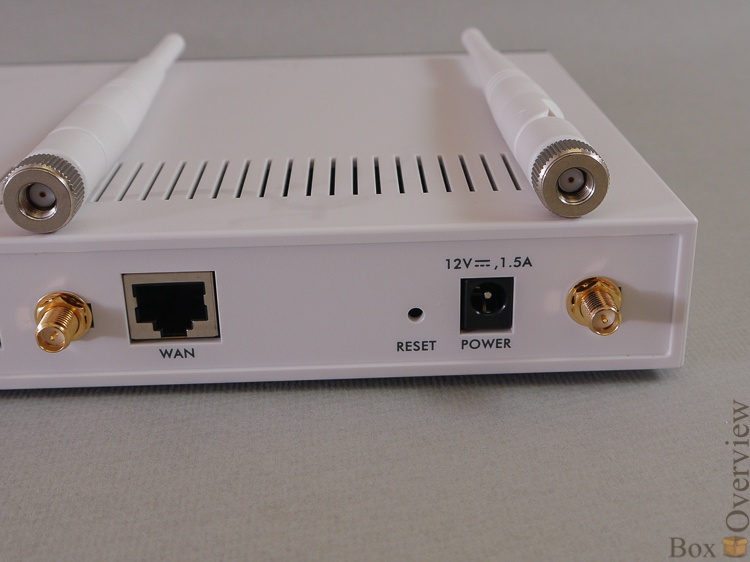

Кнопка сброса в углублении и разъем блока питания:

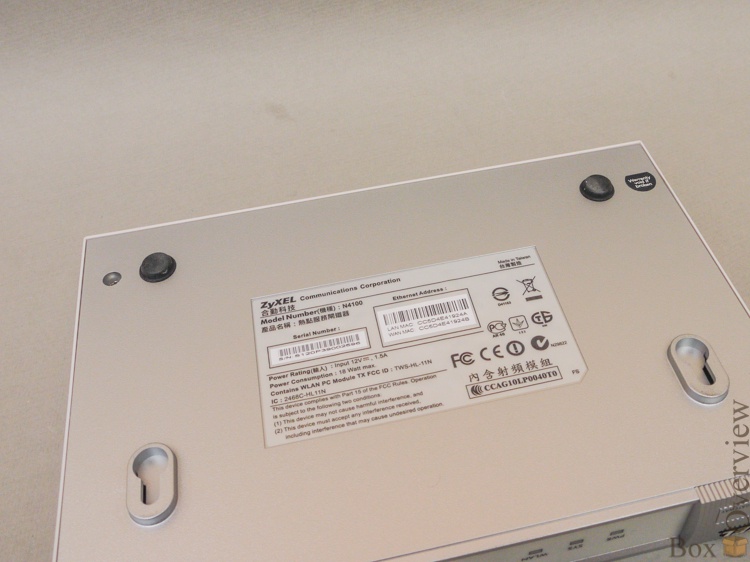

Снизу — пазы для крепления на стене, резиновые ножки:
Ну и наклейка, конечно.
Переходим к принтеру:

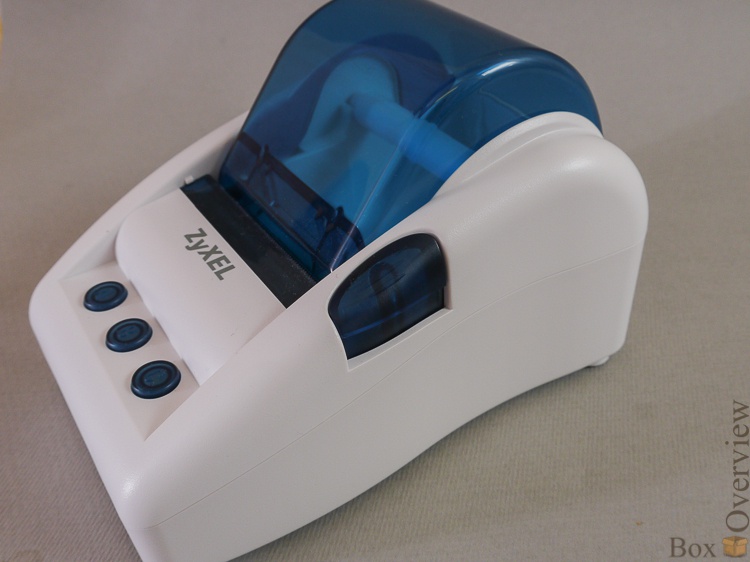

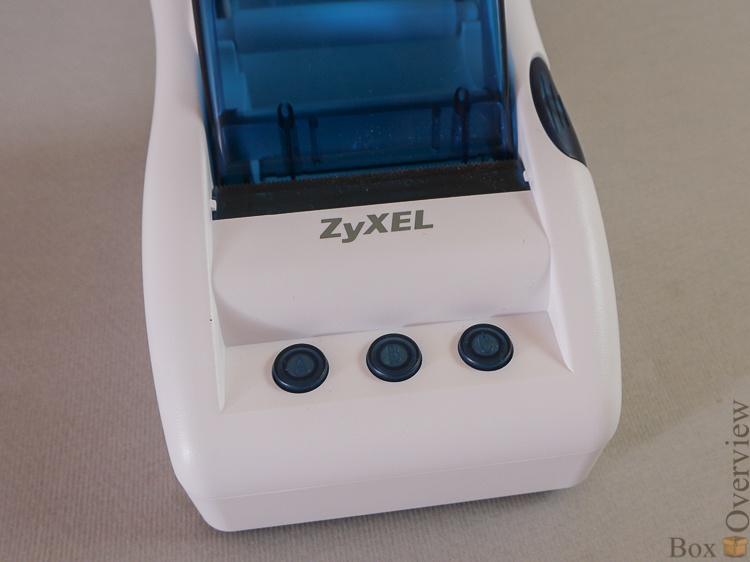

Спереди — три кнопки, которые можно назначить в конфигураторе на разные тарифные планы. Нажатием кнопки на принтере автоматически создается учетная запись пользователя с заранее определенным временем доступа в интернет, и принтер тут же печатает логин и пароль этой учетной записи.
На боку принтера — кнопка-защелка для открытия крышки и смены бумаги. Бумага та же, что используется в кассовых аппаратах, так что проблем с ее поиском не возникнет.

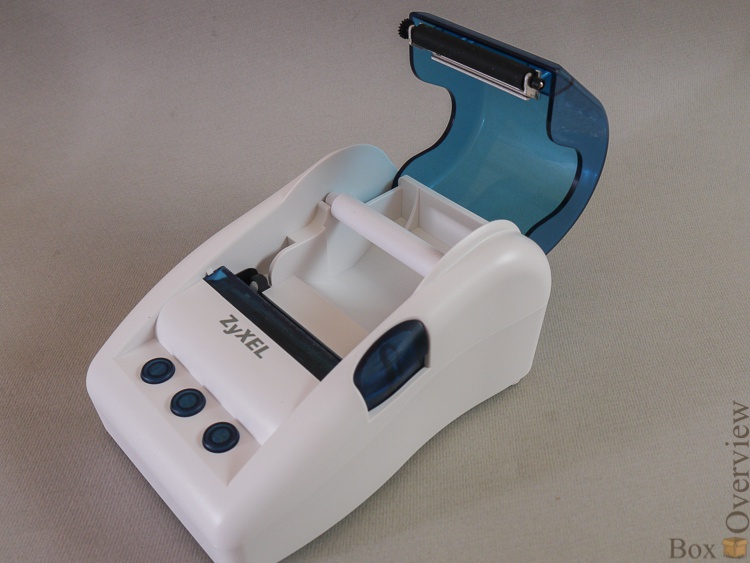

Открываем крышку нажатием:
Внутри перекладина для рулончика с бумагой:

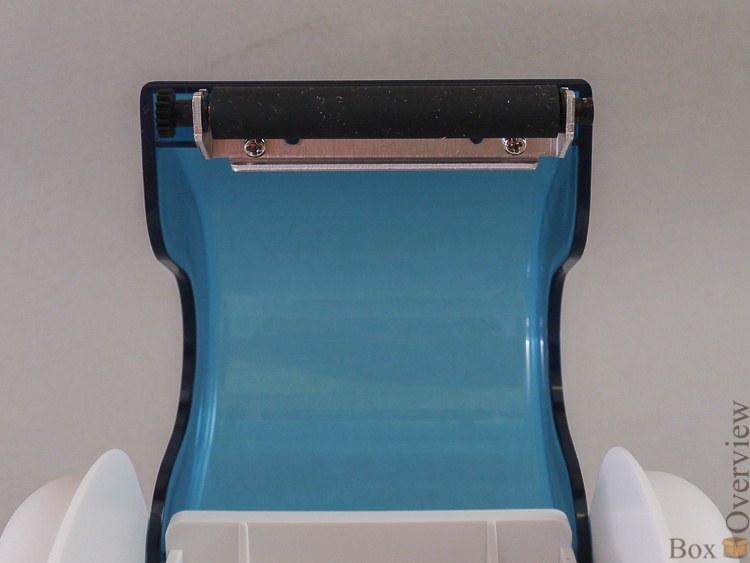

На крышке — прижимной валик:

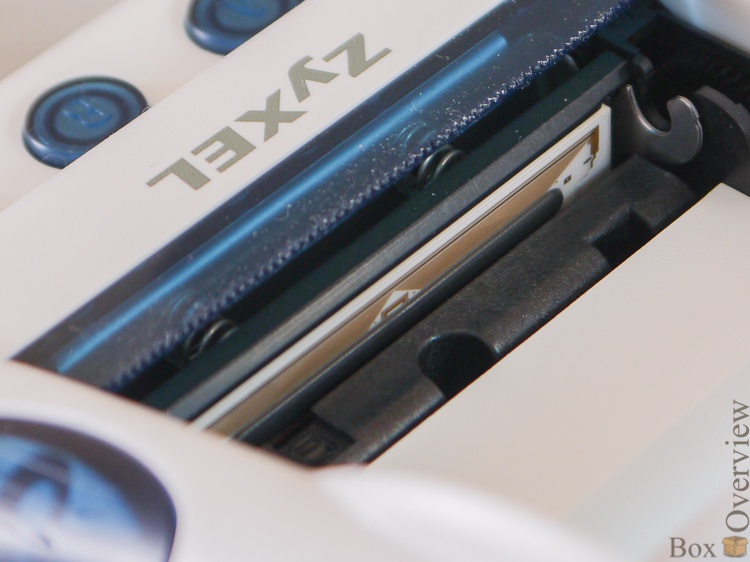

А в глубине — печатающий узел. Тонкая черная полоска на коричневом фоне — это как раз термоэлемент, к которому прижимается бумага. Нагревая различные его участки и двигая бумагу можно печатать текст.

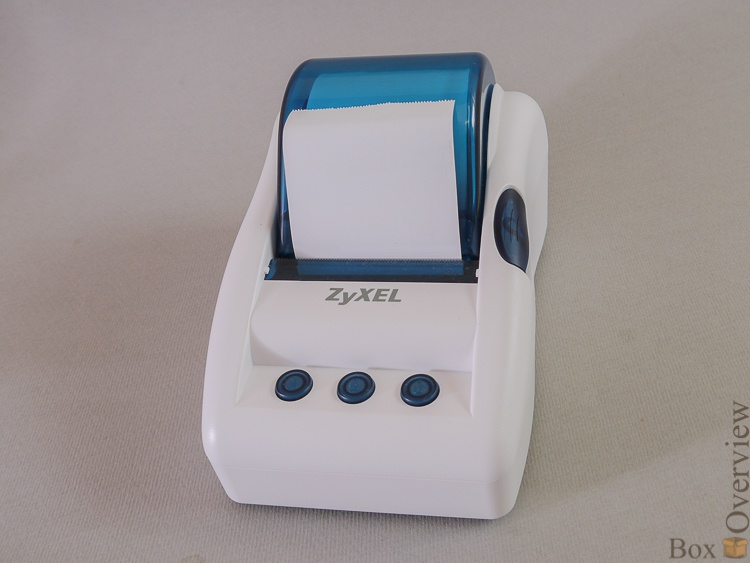

Заправляем бумагу в принтер:
И просто закрываем крышку:
Все для людей. А то заправка бумаги в иной кассовый аппарат оказывается сложнее заправки картриджа.

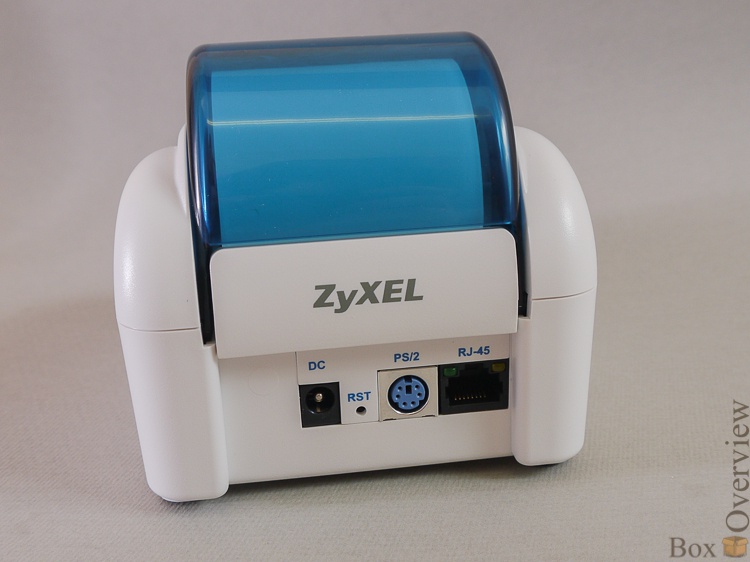

На обратной стороне принтера расположены: разъем питания, кнопка сброса, разъем для клавиатуры, и разъем 8P8C:

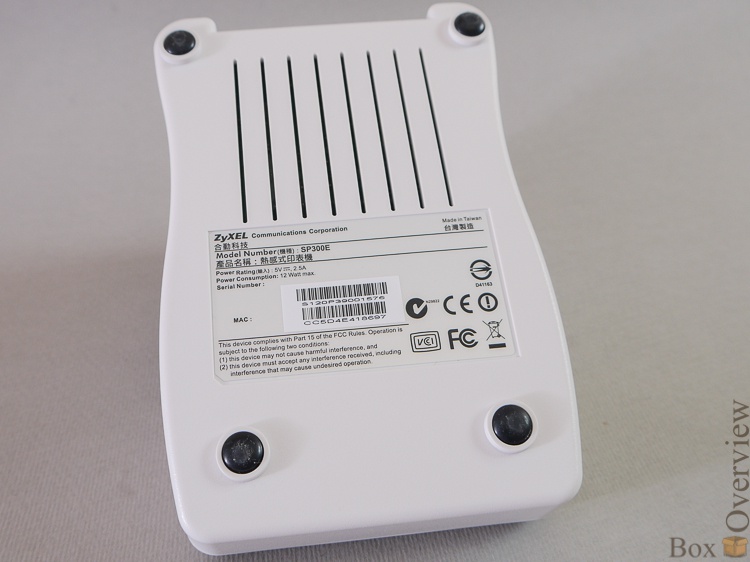

Снизу — вентиляционные отверстия и резиновые ножки:
И наклейка с основной информацией:
Разъем PS/2 нужен для подключения дополнительной клавиатуры — на тот случай, если вам не хватит трех встроенных кнопок.

Первое включение

Думаю, в подключении сложностей возникнуть не должно — блоки питания в розетки, принтер к точке доступа один кабелем, вторым — точку доступа к источнику техники интернета.
Подключаемся кабелем к LAN порту роутера, или к WiFi-сети ZyXEL. Переходим по адресу 192.168.1.1(Да, я диск даже не открывал. У меня и привода дома-то нету.) Логинимся(admin:1234) и попадаем в мастер настройки. Выбираем тип доступа в интернет:

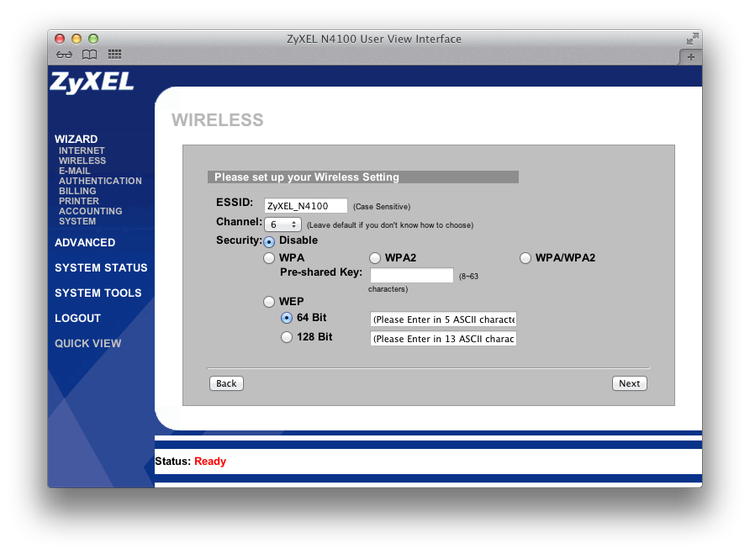

Настраиваем параметры WiFi-сети:
Сеть открыта по умолчанию — интернет-то все равно под паролем. Можно настроить шифрование — тогда принтер будет на каждом чеке печатать еще и данные для авторизации в сети.

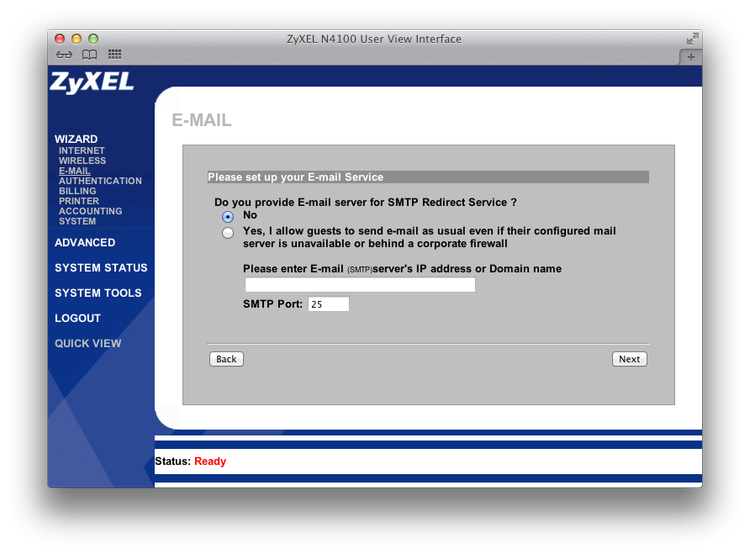

Дальше нас спросят о настройке перенаправлений для SMTP:
И о том, надо ли пускать пользователей по паролям, или можно всех подряд:

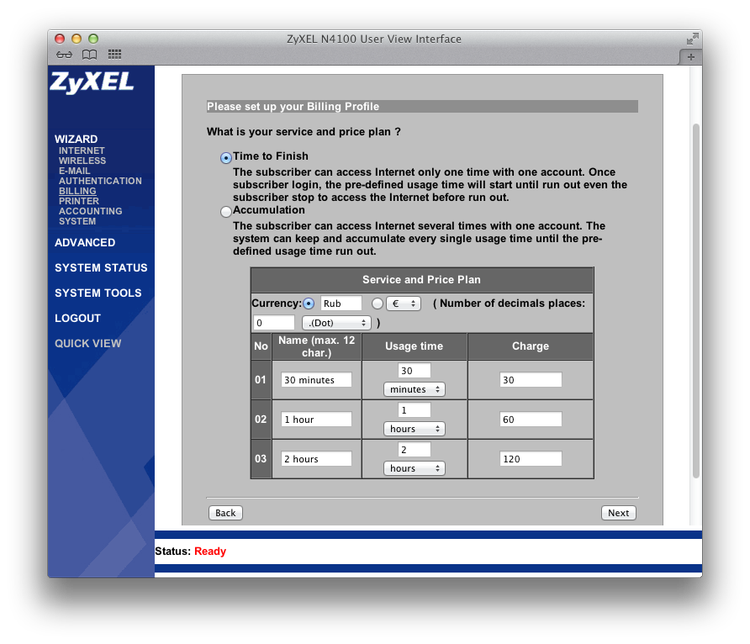

Конечно, отвечаем да. Вот тут можно настроить три вида создаваемых аккаунтов, выбрав время и стоимость для каждого:

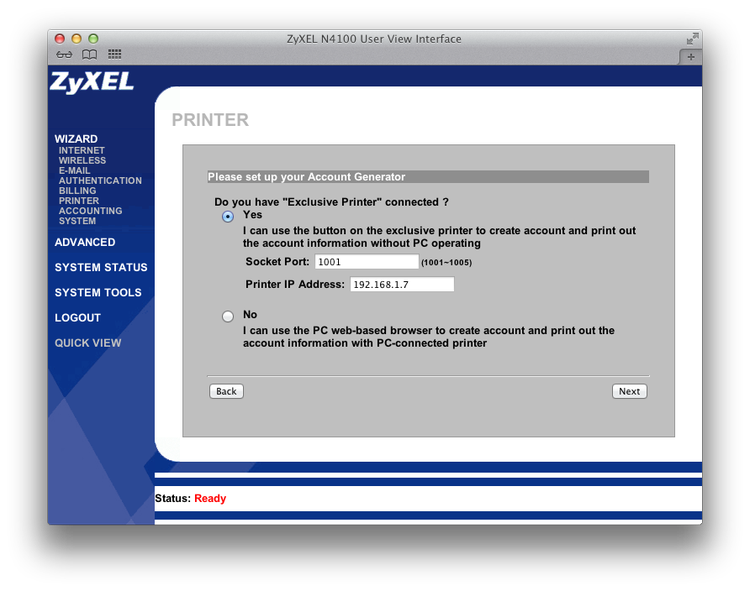

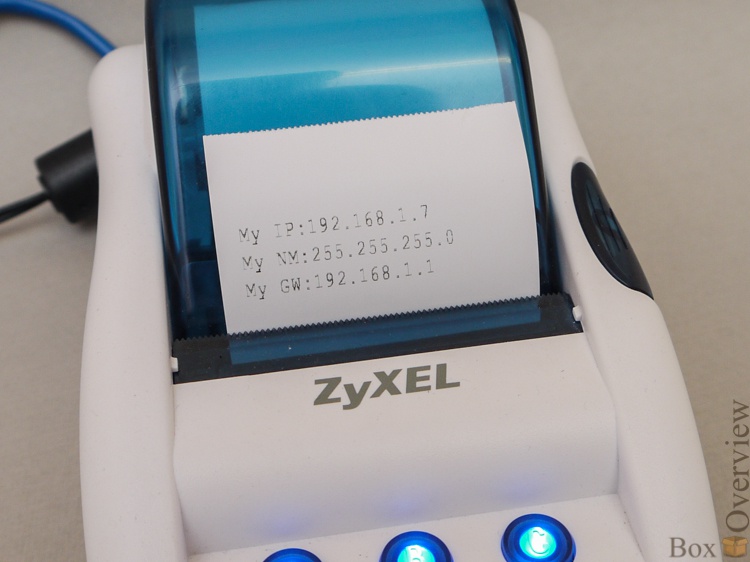

Дальше мы указываем адрес принтера(по умолчанию он 192.168.1.7, но его можно узнать, нажав кнопки A-B-C друг за другом)

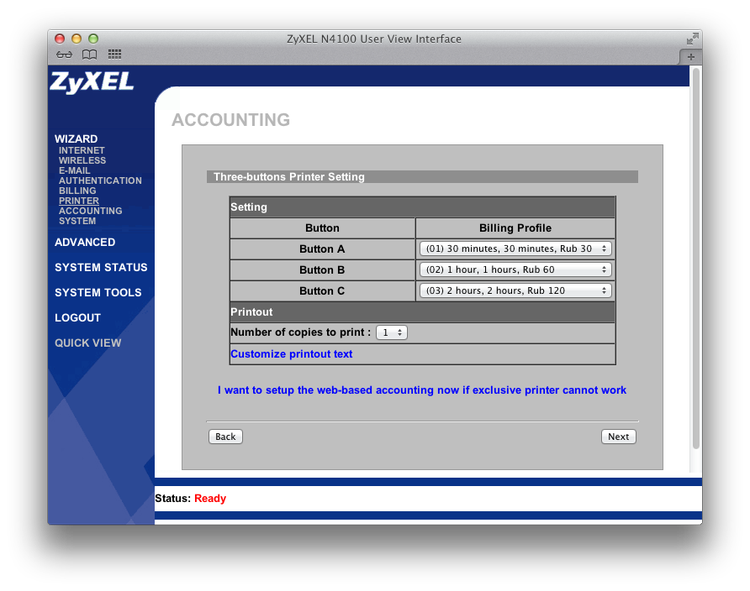

И устанавливаем, какая кнопка соответствует какому тарифному плану, настроенному ранее.
Меняем имя логина и пароль, чтобы пользователи не смогли проникнуть в панель. И по желанию — запрещаем доступ к панели всем адресам, кроме одного:
После этого точка доступа применяет настройки и после перезагрузки страницы можно входить с новым логином и паролем обратно.
А можно нажать кнопку на принтере и напечатать свой первый аккаунт:

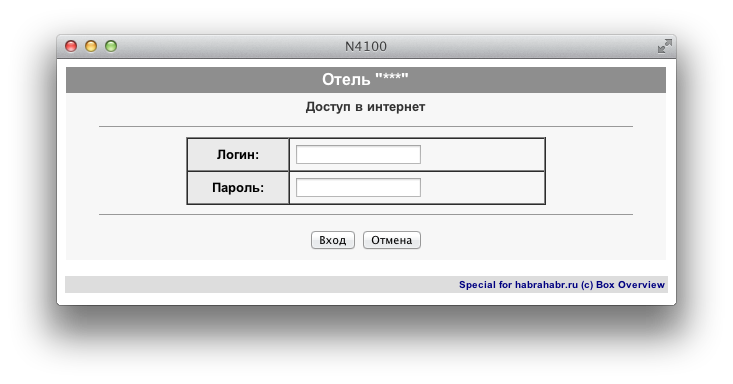

Теперь, если подключиться к точке доступа и набрать любой внешний адрес вас не пустят, а спросят логин и пароль:
Вводим его с чека:

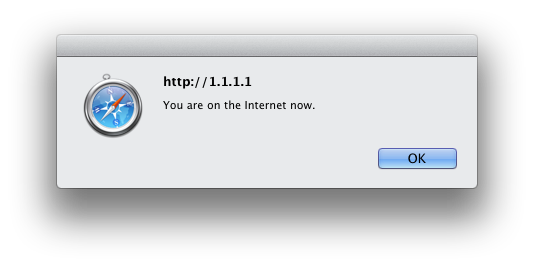

После ввода логина и пароля нас обрадуют окошком:

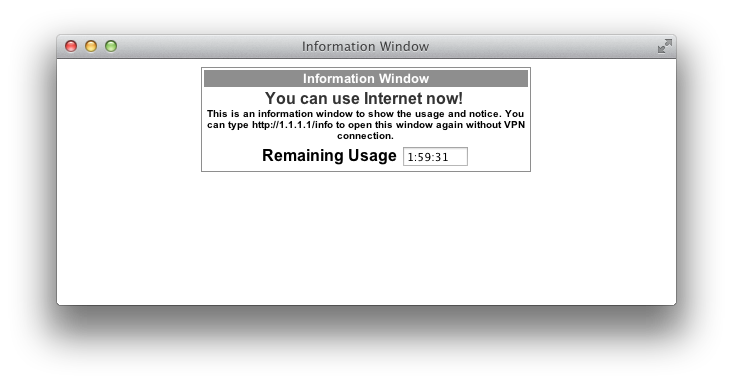

А в отдельном окне откроется информация о оставшемся времени:

Внутри

Конечно, любую железяку, попавшую в мои руки надо обязательно разобрать! Выкручиваем два винта(один из них под гарантийной наклейкой, но когда это меня останавливало?)
Сдвигаем крышку и получаем доступ к нижней части платы:
Тут ничего обо интересного нет — только память:

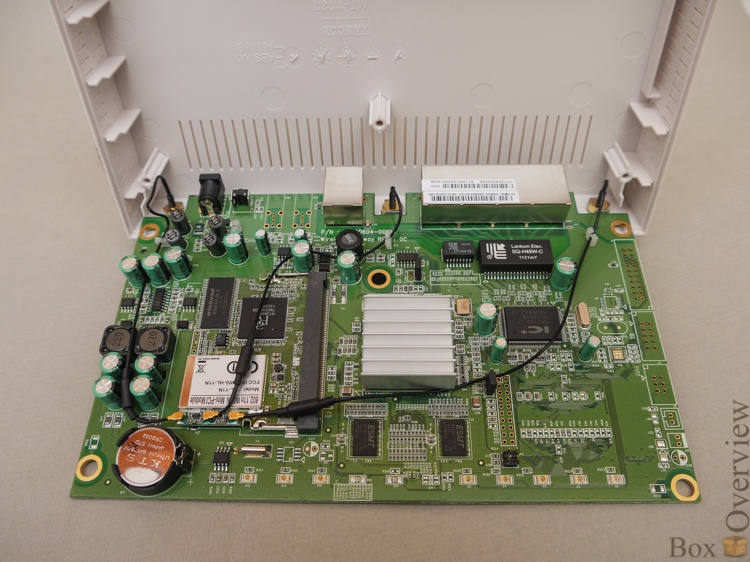

А вот на обратной стороне уже есть:

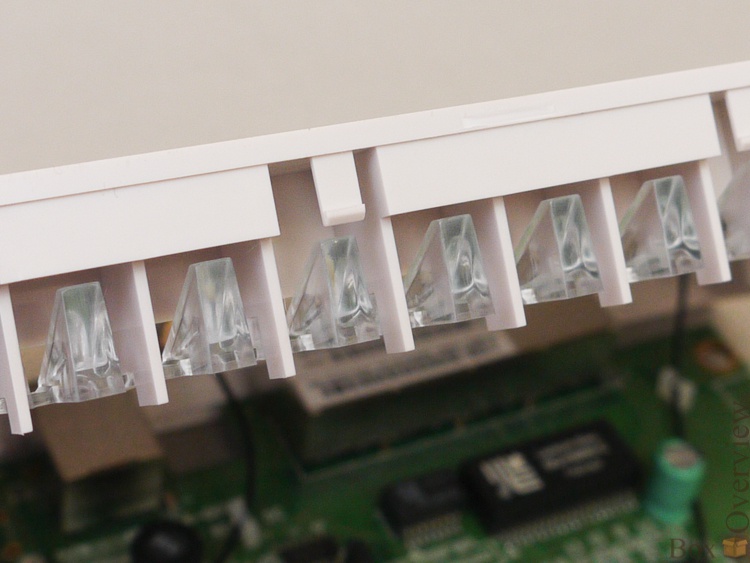

Интересная конструкция световодов — в виде призм:
Даже на тех местах, где светодиодов нет. Сами светодиоды тоже прикольные — выпуклые:

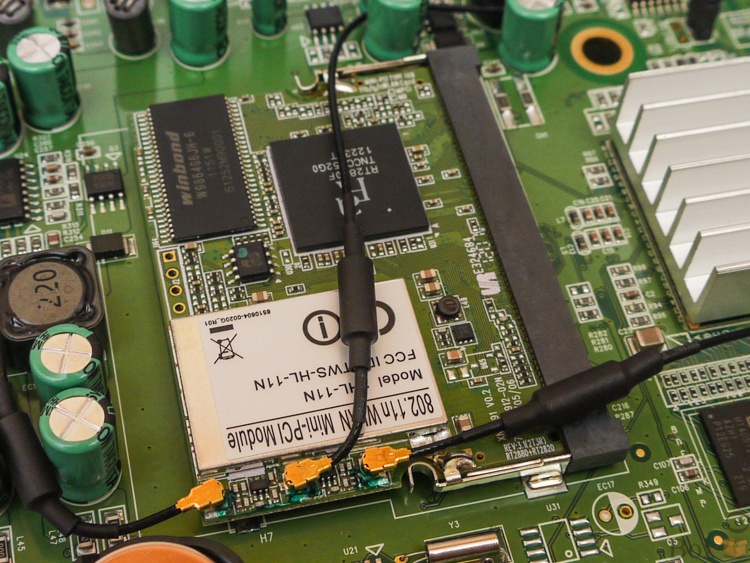

Можно посмотреть на Wifi-модуль в серьезном слоте, смахивающим на PCI:

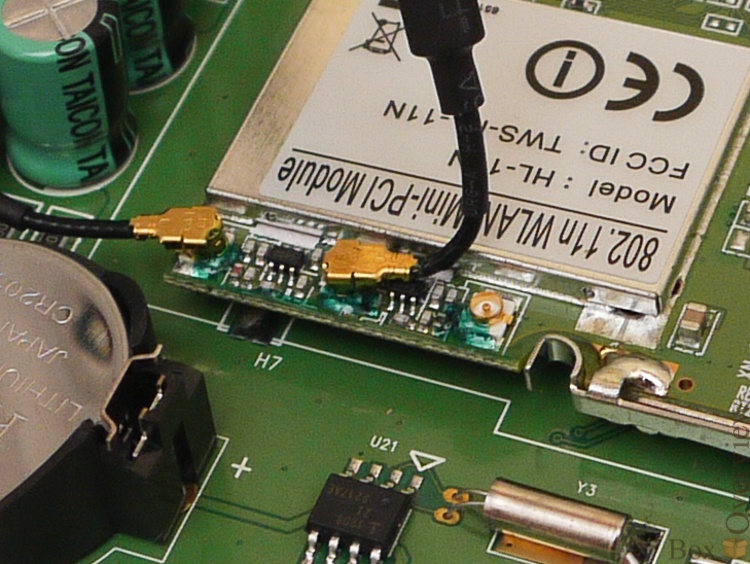

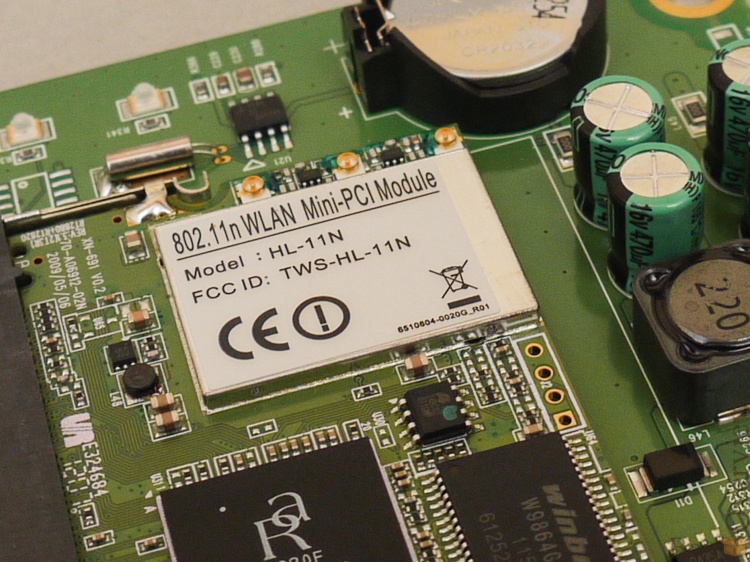

Вот его маркировка:
Действительно PCI. Мало того, что коннекторы антенн к нему приклеены:
Так еще и он сам припаян к креплениям:

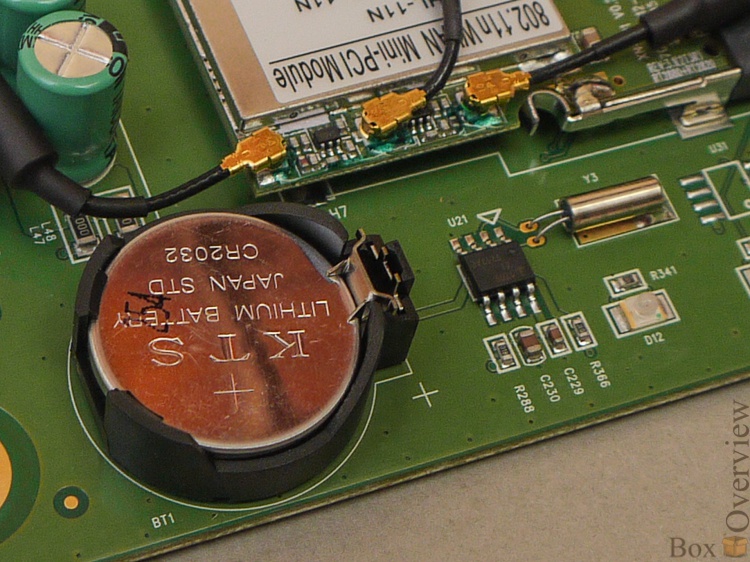

Это, скорее всего RTC, модуль занимающийся только подсчетом времени. Рядом батарейка — для того, чтобы часы не сбрасывались при выключении. И часовой кварц — думаю, понятно для чего.

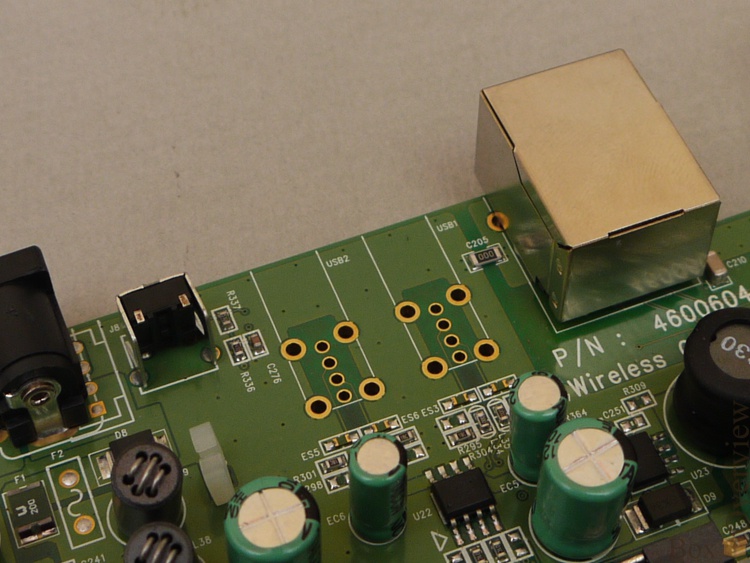

А еще на верхней части есть два нераспаянных USB-разьема. Интересно, к ним получилось что-нибудь подключить?
Радиатор процессора приклеен к нему каким-то адовым клеем, который я еле отодрал:
А потом еще полчаса счищал его с контроллера, чтобы прочесть его маркировку:
Ого. NHIXP430AC — процессор от Intel c частотой 400MHz, специально предназначенные для сетевых применений. Круто.

Цена и ссылки

На данный момент средняя цена на эту точку доступа составляет около 23 тысяч рублей.
