Разборка электронной книги Pocketbook 611

в 17:12, , рубрики: Pocketbook 611, вскрытие, разборка, электронная книга, электронные книги, метки: , , ,

Вчера мне «на посмотреть» оставили мёртвую электронную книжку Pocketbook на E-Ink, модель 611.

Разборка электронной книги Pocketbook 611

Жалобы
стандартно «Зависла при перепрошивке»+«мы ничего не трогали!»

Анамнез
Книжка действительно «зависла», вернее либо батарея села в 0, либо по каким-то причинам ПО перестало выводить информацию на экран. Как была техническая информация о перепрошивке, так и осталась на экране… Книжке нет и полугода, внешне состояние новой

Осмотр
Перезагрузка не помогает, выключение не помогает, подключение к питанию через USB (компьютер и СЗУ с различными I от 0.25А до 1А) не помогает, длительная зарядка не помогает, «перепрошивка в слепую» не помогает

Диагноз
Всё плохо. Сведения о поломках таких книг скудны, но в целом профильные форумы дают вывод — неудачная модель для неудачников, покупайте Amazon Kindle, shit happens.

Направление
В морг. Остаётся только вскрытие, со слабой надеждой на воскрешение, как на чудо)… Книжка не имеет никаких «пользовательских» отсеков, аккумулятор встроенный, с какой стороны разбирать — непонятно. Youtube молчит и не даёт рецепта… 1 зелёная часовая двусторонняя отвёртка добыла нам фоторецепт полной разборки до…

Разборка электронной книги Pocketbook 611

Рецепт под катом

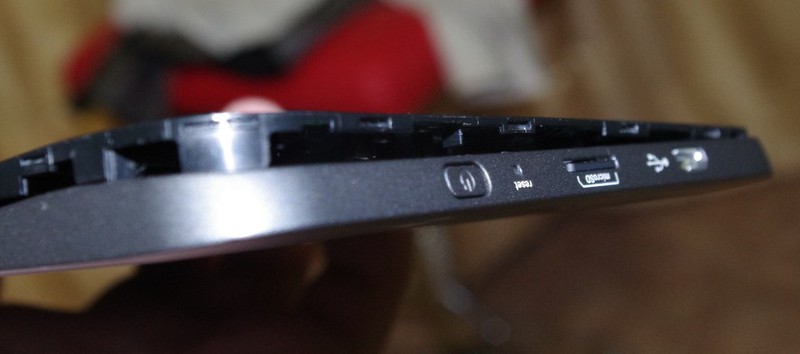

1. Пластик книжки матовый и добротный, на «корме» образует что-то вроде уступа-ребра жёсткости. Не смотря на это, книжка немного прогибается, открывая нам щели, указывающие то, что задняя крышка не намертво припаяна к корпусу. Немного отгибаем угол, тонкой отвёрткой проникаем на 1.5-2мм в корпус и поднимаем угол…
Разборка электронной книги Pocketbook 611

Только в углах крышки есть специальные уступы под отвёртку. Начав с торца, можно повредить корпус, прежде чем крышка с усилием отойдёт.

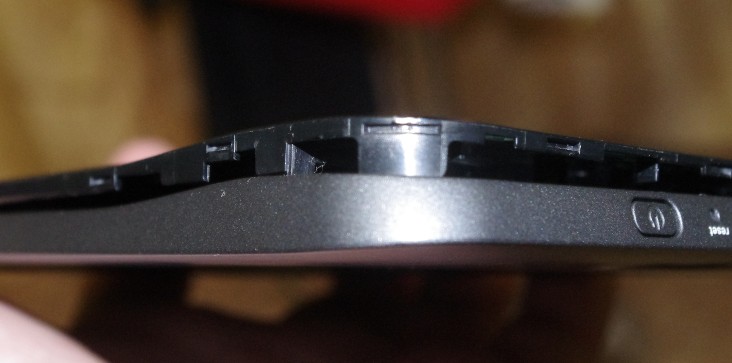

2. Подняв один угол, аккуратно следуем от него в стороны, отгибая торцевые защёлки крышки.
Разборка электронной книги Pocketbook 611

3. Вот и открылась вся крышка..
Разборка электронной книги Pocketbook 611

Снимаем её… Далее элементарно)

Вид лицевой стороны платы и лицевой стороны крышки сразу после открытия
Разборка электронной книги Pocketbook 611

Вид лицевой стороны платы и тыльной стороны крышки
Разборка электронной книги Pocketbook 611

Плата крупным планом
Разборка электронной книги Pocketbook 611

Разъём с microSD-картой — ПЗУ книжки. Карта 2Gb, на ней 4 раздела: 31Mb ext2 и 8Mb ext2 система, около 200Mb словари, 1.4Gb FAT внутренняя память пользователя + 34Mb неразмеченной области в конце
Разборка электронной книги Pocketbook 611

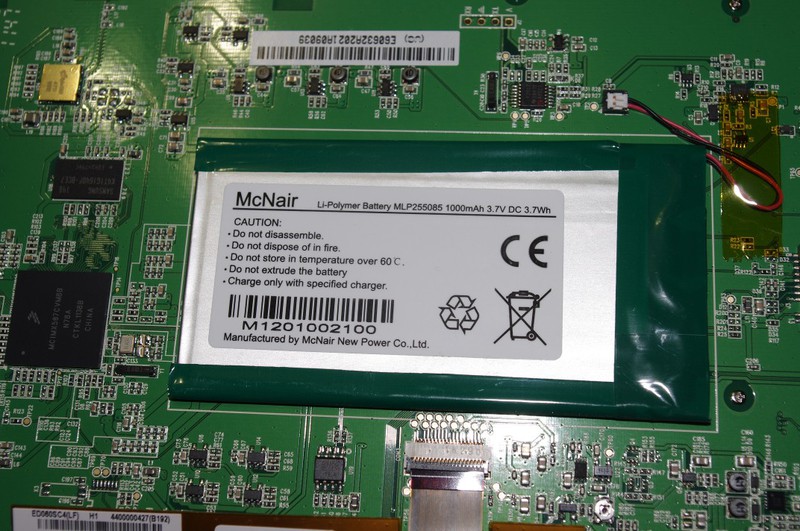

Литиево-полимерный аккумулятор на 1000мА*3.7В McNair
Разборка электронной книги Pocketbook 611

CPU. Не смотря на дохлость, в определённые моменты он даже немного греется
Разборка электронной книги Pocketbook 611

Шлейф от платы на E-Ink дисплей. Современный разъём, как на ноутбуках — поднимаем на 90 градусов тёмную удерживающую планку и освобождаем шлейф. Монтаж в обратном порядке
Разборка электронной книги Pocketbook 611

Карта microSD SanDisk. Золотая пометка — китайское ОТК?
Разборка электронной книги Pocketbook 611

Разъём подключения аккумулятора. Присоединяется и отсоединяется не «от себя»/вбок, а вверх. Тянуть за провода недопустимо и бесполезно. Аккуратно подцепить чем-нибудь не твёрдым снизу, и он легко отсоединится. Также уверенно подсоединяется при установке поверх контактов и лёгком прижиме.
Разборка электронной книги Pocketbook 611

По краям платы расположено 8 небольших винтов под обычную крестовую часовую отвёртку. После их снятия плата легко отсоединяется, и устройство распадается на 4 части (корпус с экраном, кнопки, плата, задняя крышка)
Разборка электронной книги Pocketbook 611

Передняя панель и тыльная сторона платы. Как видим, экран полностью отключен от платы, но изображение не исчезает. Когнитивно-диссонансная особенность E-Ink.
Разборка электронной книги Pocketbook 611

Кнопки отдельно
Разборка электронной книги Pocketbook 611

Тыльная сторона экрана
Разборка электронной книги Pocketbook 611

Резюме: добротное исполнение «в железе», интересная и универсальная конструкция, качественные материалы… всё это угроблено просчётами в ПО, способными внезапно превратить это в просто кусок пластмассы, заставить владельца плакать по бумажной книжке… Сейчас я ищу образ с внутренней карты памяти рабочего экземпляра, чтобы залить её на рассматриваемый и окончательно выяснить, является ли это мёртвое состояние следствием сбоя обновления, либо проблема в компонентах устройства

Автор: cronoc
