Как пистолет на заправке “узнает”, что бензобак полон?

Мы продолжаем серию публикаций, подготовленных интерактивным научно-популярным блогом «Объясню за две минуты». Блог рассказывает о простых и сложных вещах, которые ежедневно нас окружают и не вызывают никаких вопросов ровно до тех пор, пока мы о них не задумываемся. Например, там можно узнать, какого размера на самом деле радуга или как образуются смерчи.

Как пистолет на заправке “узнает”, что бензобак полон?

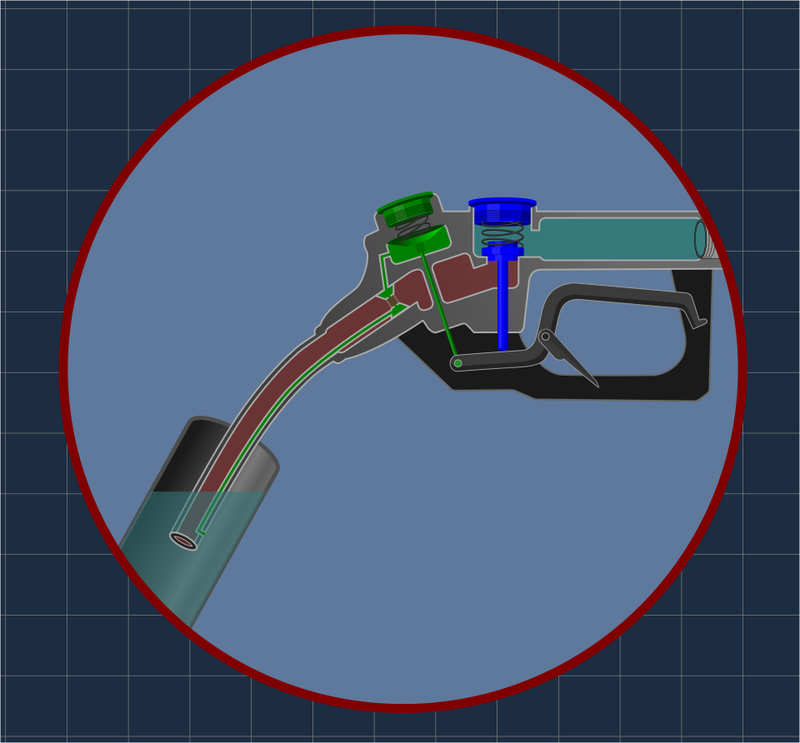

1. Пары бензина взрывоопасны, и в заливной горловине автомобиля их концентрация максимальна. Использовать в этой среде электрический датчик было бы недальновидно, поэтому предохранитель заправочного пистолета работает на чистой механике.

Как пистолет на заправке “узнает”, что бензобак полон?

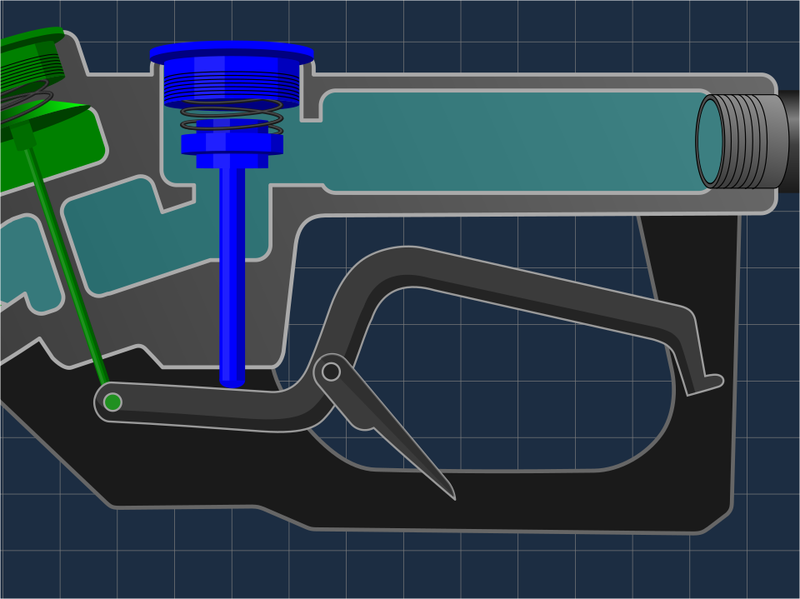

2. Нажимая на рычаг, мы толкаем вверх шток клапана (синий), открывая бензину путь к баку. Обратите внимание, что ось рычага прикреплена к штоку предохранителя (зеленый)

Как пистолет на заправке “узнает”, что бензобак полон?

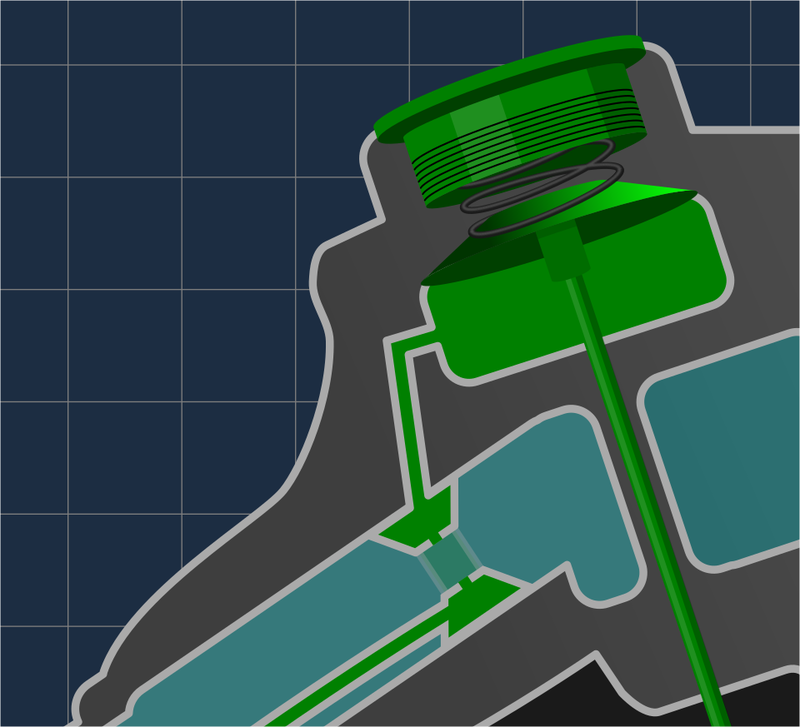

3. Бензин протекает через узкое кольцо. В районе сужения скорость потока увеличивается, а давление в жидкости падает — это следствие эффекта Вентури. Само устройство называется кольцом Вентури, и в нем есть отверстия, сообщающиеся с воздушной камерой (зеленый). Поток жидкости создает в воздушной камере разрежение. Эффект Вентури также используется в пульверизаторах, аэрографах и карбюраторах.

Как пистолет на заправке “узнает”, что бензобак полон?

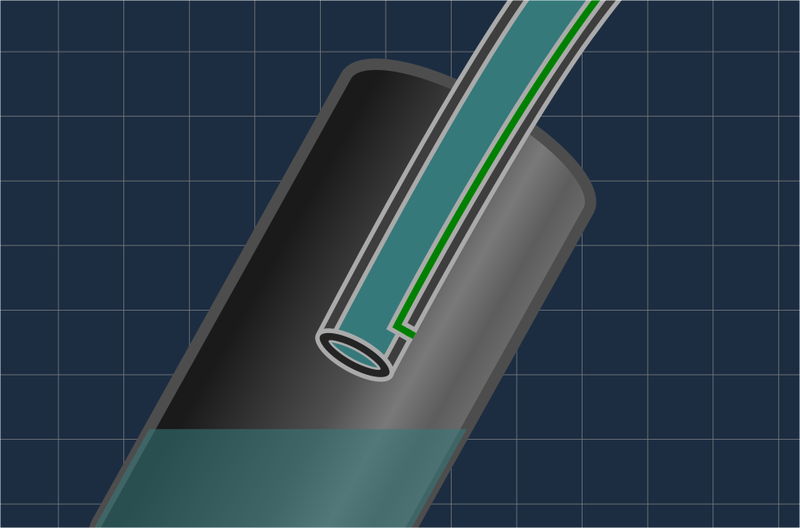

4. У излива заправочного пистолета есть маленькое отверстие. Оно так же соединено с воздушной камерой. Кольцо Вентури откачивает из камеры воздух, но его запас тут же пополняется атмосферным воздухом через отверстие-сенсор, поэтому вакуум в камере не создается.

Как пистолет на заправке “узнает”, что бензобак полон?

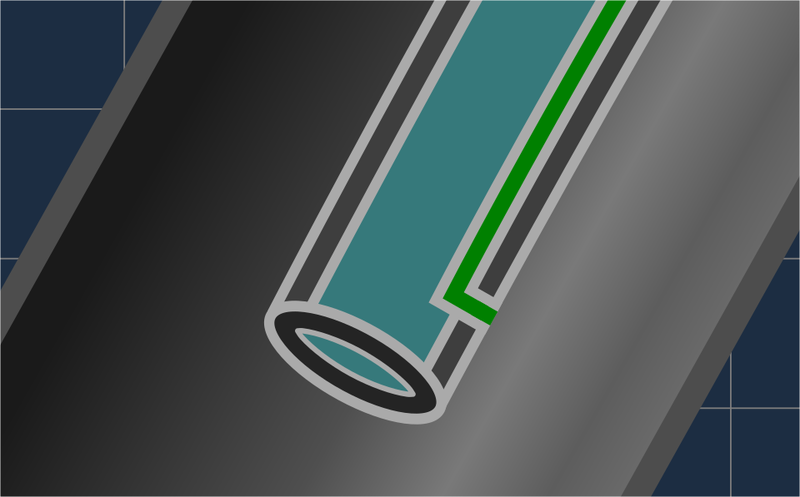

5. Как только уровень топлива в баке поднимается выше отверстия-сенсора, приток атмосферного воздуха в камеру прекращается. Образовавшийся вакуум втягивает мембрану, которая толкает вниз шток предохранителя.

Как пистолет на заправке “узнает”, что бензобак полон?

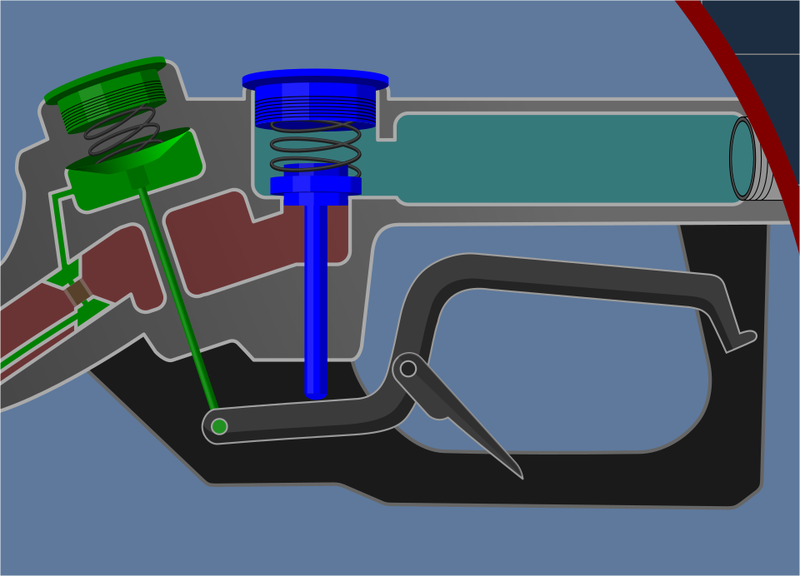

6. С характерным щелчком основание рычага отдаляется от штока запорного клапана, и поток топлива перекрывается.

Как пистолет на заправке “узнает”, что бензобак полон?

Посмотреть интерактивную версию схемы можно в блоге «Объясню за две минуты».
