Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Недавно мы изучили и протестировали новую систему жидкостного охлаждения ASUS ROG Ryujin 360, которая смогла покорить нас своей отменной эффективностью, но однозначно рекомендовать ее к приобретению мы не стали из-за высокой стоимости и некомфортного уровня шума. Сегодня настал черёд проверки модели среднего класса – ASUS ROG Ryuo 240.

Она отличается более компактным радиатором, меньшим количеством вентиляторов и отсутствием дополнительного вентилятора на помпе, зато стоит ощутимо меньше флагманской версии и совместима с большим количеством компьютерных корпусов.

⇡#Технические характеристики и рекомендованная стоимость

Наименование
характеристик
ASUS ROG Ryuo 240
Радиатор
Размеры (Д х Ш х В), мм 272 × 121 × 27
Размеры рабочего тела радиатора (Д х Ш х В), мм 272 × 121 × 16
Материал радиатора Алюминий
Число каналов в радиаторе, шт. 13
Расстояние между каналами, мм 7,5
Плотность радиатора, FPI 21
Термическое сопротивление, °C/W н/д
Объём хладагента, мл н/д
Вентиляторына радиаторе
Количество вентиляторов 2
Модель вентилятора Champion CF1225U12D
Размер вентилятора, мм 120 × 120 × 25
Диаметр крыльчатки/статора, мм 112 / 44
Количество и тип подшипника(ов) н/д
Скорость вращения, об/мин 800–2500(±10%)
Максимальный воздушный поток, CFM 2 × 80,95
Максимальный уровень шума, дБА 37
Максимальное статическое давление, мм H2O 2 × 5,0
Номинальное/стартовое напряжение, В 12 / 3,1
Энергопотребление: заявленное/измеренное, Вт 2 × 6,96 / 2 × 5,09
Срок службы, часов/лет н/д
Вес одного вентилятора, г 158
Длина кабеля, мм 315
Помпа
Размеры, мм Ø72 × 45
Производительность, л/ч н/д
Высота подъёма воды, м н/д
Скорость ротора помпы: заявленная/измеренная, об/мин н/д / 2810
Тип подшипника С керамической втулкой
Срок службы подшипника, часов/лет н/д
Номинальное напряжение, В 12,0
Энергопотребление: заявленное/измеренное, Вт н/д / 1,89
Уровень шума, дБА н/д
Длина кабеля, мм 310
Дополнительно Дисплей OLED 1.77” с подсветкой, синхронизируемой с ASUS Aura Sync, и возможностью вывода параметров мониторинга
Водоблок
Материал и структура Медь, оптимизированная микроканальная структура с каналами шириной 0,1 мм
Размеры, мм Ø54 × н/д
Совместимость с платформами Intel LGA115(х)/1366/2011(v3)/2066
AMD Socket TR4/AM4
Дополнительно
Длина шлангов, мм 365
Внешний/внутренний диаметр шлангов, мм 10,5 / <6,0
Хладагент Нетоксичный, антикоррозионный
(пропиленгликоль)
Максимальный уровень TDP, Вт н/д
Термопаста Нанесена на основание водоблока
Общий вес системы, г 1033
Гарантийный срок, лет 3
Рекомендованная стоимость, руб. 14 990

⇡#Упаковка и комплектация

Компактная коробка, в которой поставляется ASUS ROG Ryuo 240, выполнена из плотного картона и имеет дополнительную крышку внутри. На лицевой стороне изображена сама система жидкостного охлаждения и указано название модели.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

На обратной стороне приведено краткое описание особенностей продукта, перечислены его характеристики и поддерживаемые процессорные разъёмы.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Ещё более кратко характеристики системы приведены на наклейке с торца коробки, где также можно найти серийный номер СЖО и различные штрих-коды.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Внутри основной коробки – привычная корзина из пористого картона с отсеками, где и размещены компоненты системы охлаждения.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

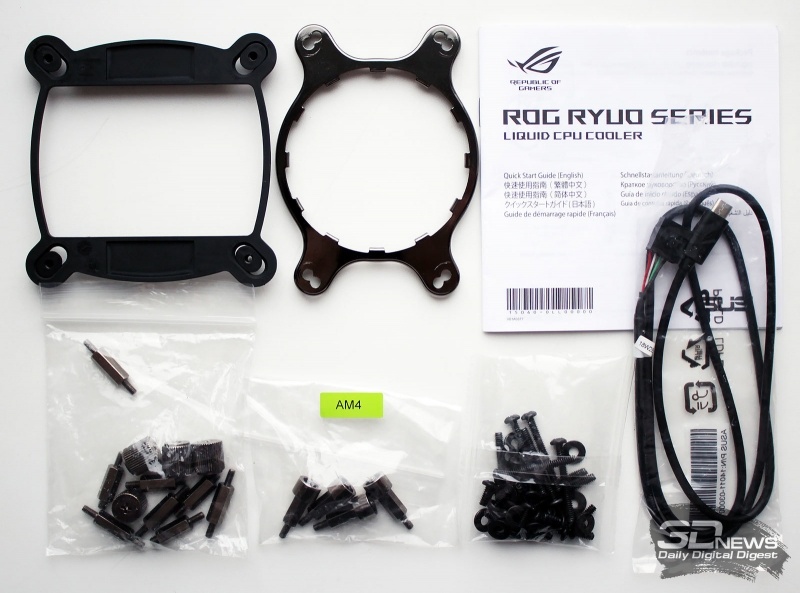

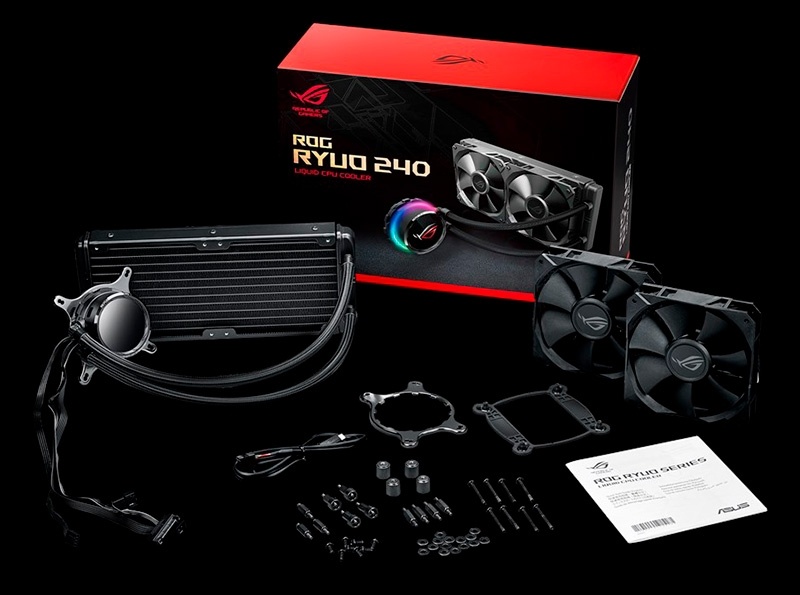

В комплект поставки входят стандартные крепления, наборы винтов и втулок, упаковка винтов для радиатора с вентиляторами, инструкция по сборке, а также кабель для подключения подсветки к материнской плате.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Как и старшая модель, ASUS ROG Ryuo 240 выпускается в Китае и обеспечивается трёхлетней гарантией. Рекомендованная стоимость для российского рынка составляет 14,99 тысяч рублей, впрочем, в рознице на момент публикации СЖО продавалась чуть дороже.

⇡#Особенности конструкции

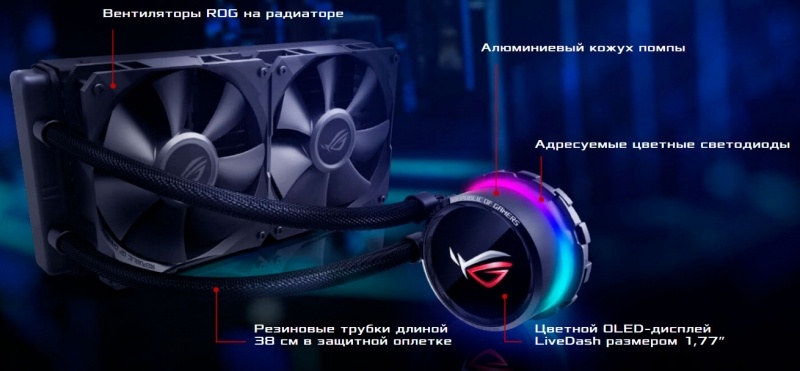

К ключевым особенностям ROG Ryuo 240 компания ASUS относит специальные вентиляторы ROG, резиновые трубки в оплётке длиной 38 см, алюминиевый кожух помпы с подсветкой и цветной OLED-дисплей.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Иначе говоря, из основных компонентов, которые могут влиять на эффективность охлаждения и уровень шума, здесь только фирменные вентиляторы. Забегая вперёд, отметим, что эти вентиляторы оказались одним их слабых мест СЖО, хотя в описании системы на них делался особый акцент. Впрочем, обо всём по порядку.

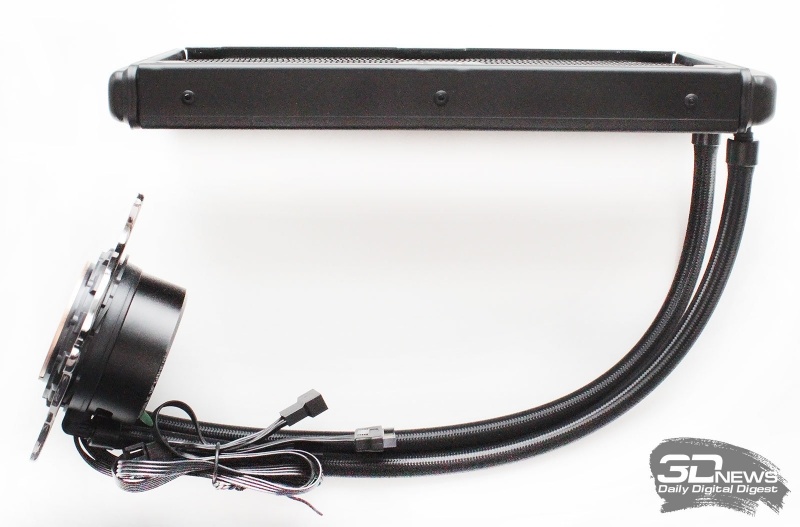

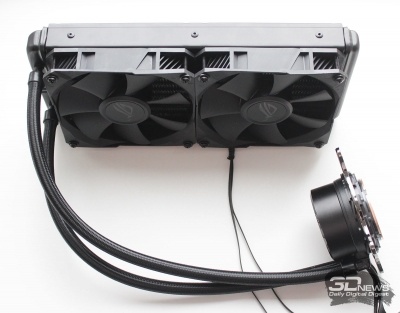

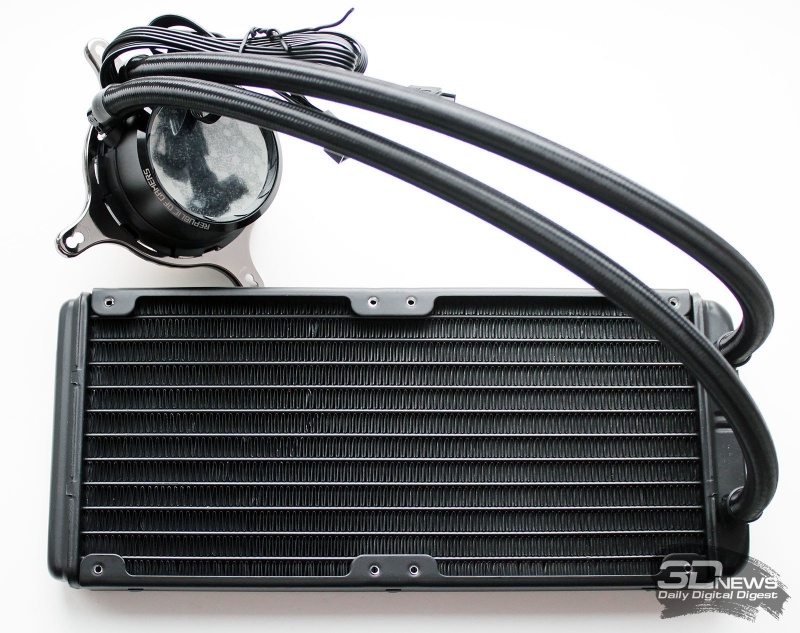

Система представляет собой двухкомпонентный модуль, состоящий из алюминиевого радиатора и помпы с водоблоком, с которыми радиатор соединён двумя шлангами.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Нетрудно догадаться, что это классическая схема построения необслуживаемой СЖО, патент на которую принадлежит компании Asetek и очень ревностно ей оберегается. В данном конкретном случае речь идёт о модели 570LXL, ну а чтобы ROG Ryuo 240 не была ее полным клоном, здесь применили другие шланги и облачили помпу в оригинальный корпус.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

В основе системы лежит алюминиевый радиатор размерами 272 × 121 × 27 мм, толщина рабочего тела которого составляет всего 16 мм.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Конструкция радиатора состоит из 13 плоских каналов, по которым движется хладагент. Практически во всех таких системах в качестве последнего используется смесь дистиллированной воды с пропиленгликолем и антикоррозионными присадками. Как правило, года три-четыре никаких проблем с СЖО данного типа не возникает.

Между каналами приклеена гофролента, образующая радиатор плотностью 21 FPI.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

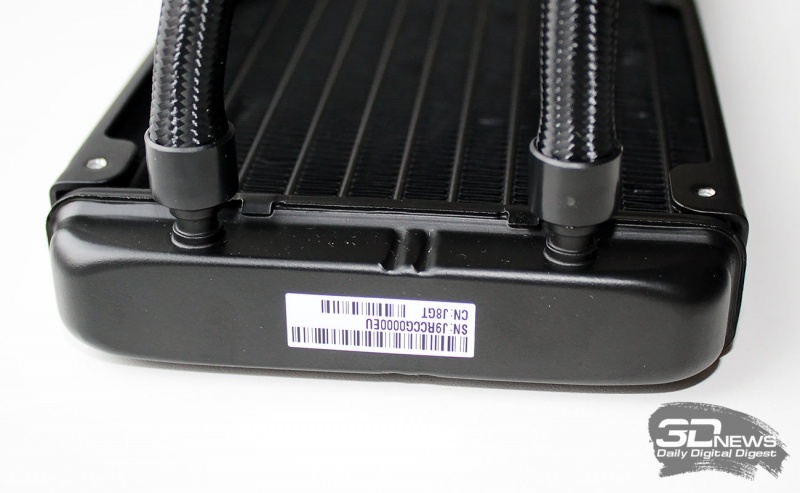

На одном торце радиатора видна только стандартная наклейка.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

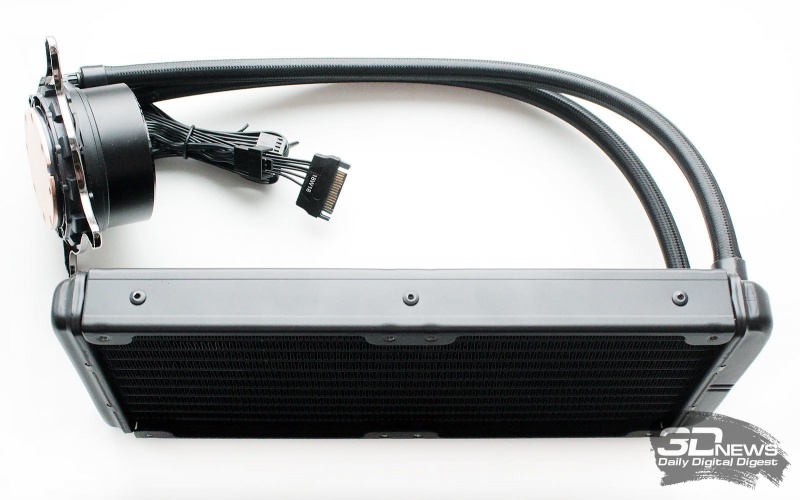

На другом — два уже привычных фитинга с опрессованными на них шлангами.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Всё это мы встречали и ранее в системах как самой Asetek, так и её партнёров (первым был Antec, если не ошибаюсь).

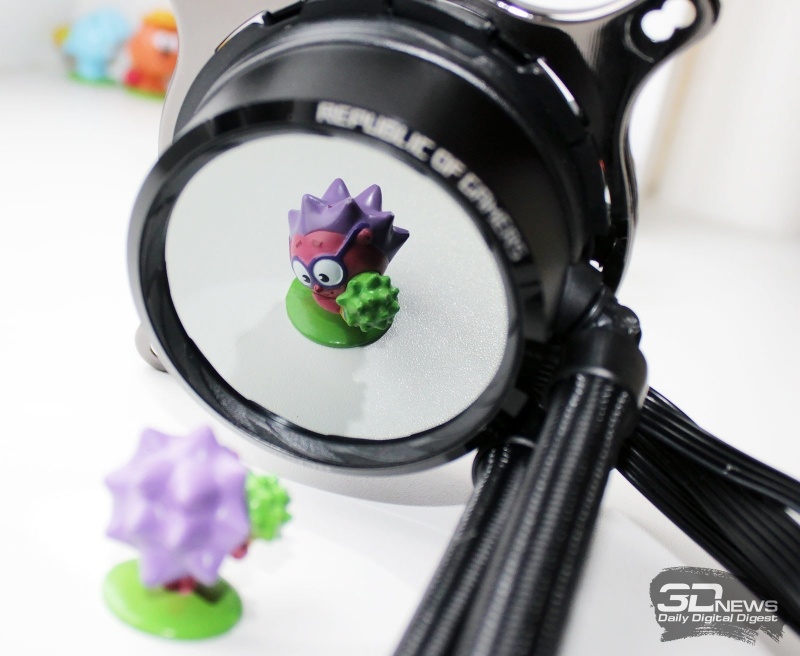

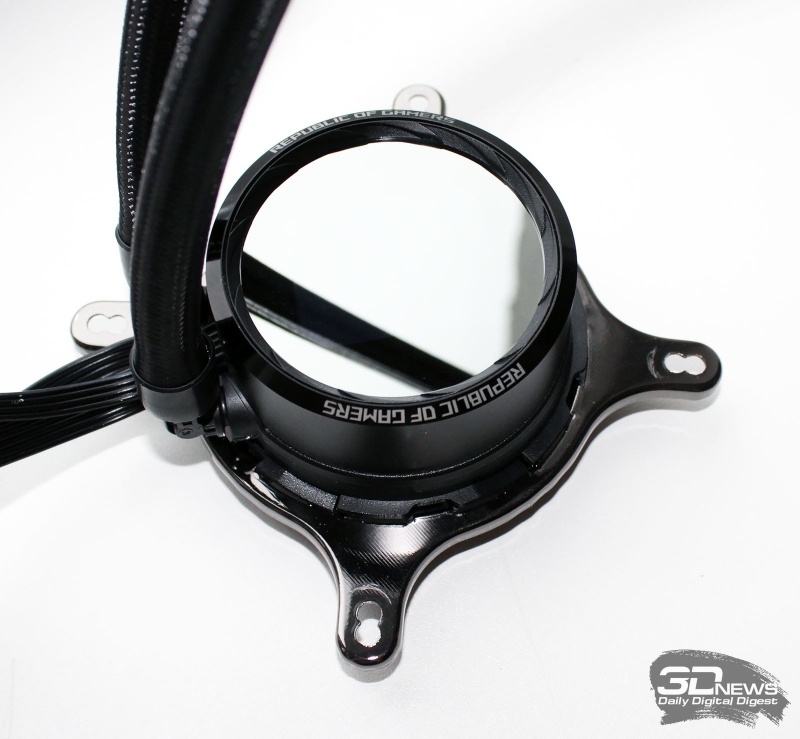

Помпа выглядит оригинально благодаря зеркальной крышке и алюминиевому корпусу с надписью Republic of Gamers.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

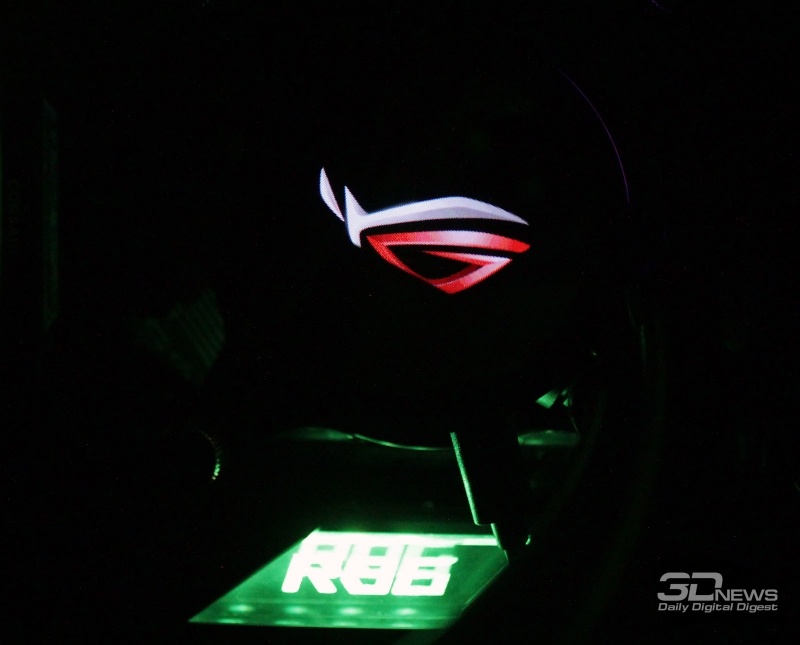

Под этим «зеркалом» скрыт дисплей OLED размером 1,77 дюйма.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

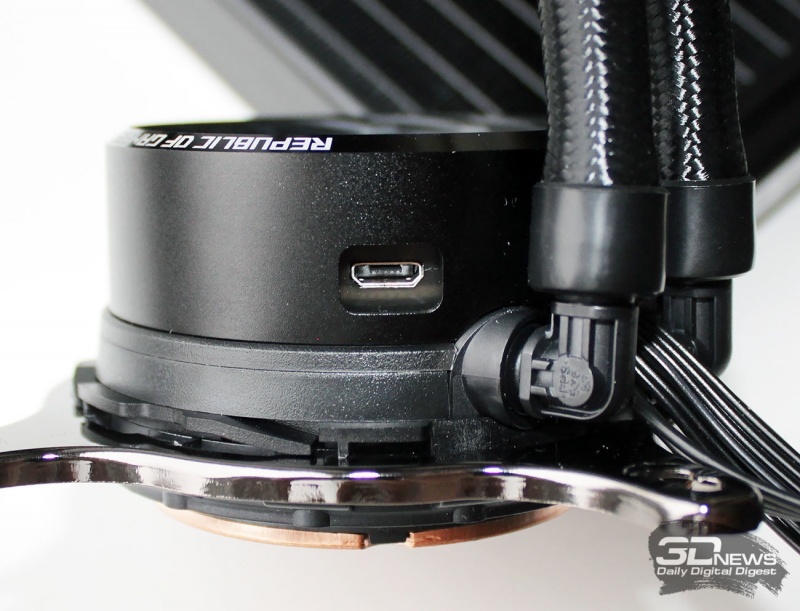

При этом сама помпа отличается от стандартной Asetek только mini-USB разъёмом для подключения кабеля подсветки.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

О её характеристиках традиционно известно очень мало. От себя мы можем добавить, что измеренная скорость ротора помпы равна 2810 об/мин, а энергопотребление – 1,89 Вт.

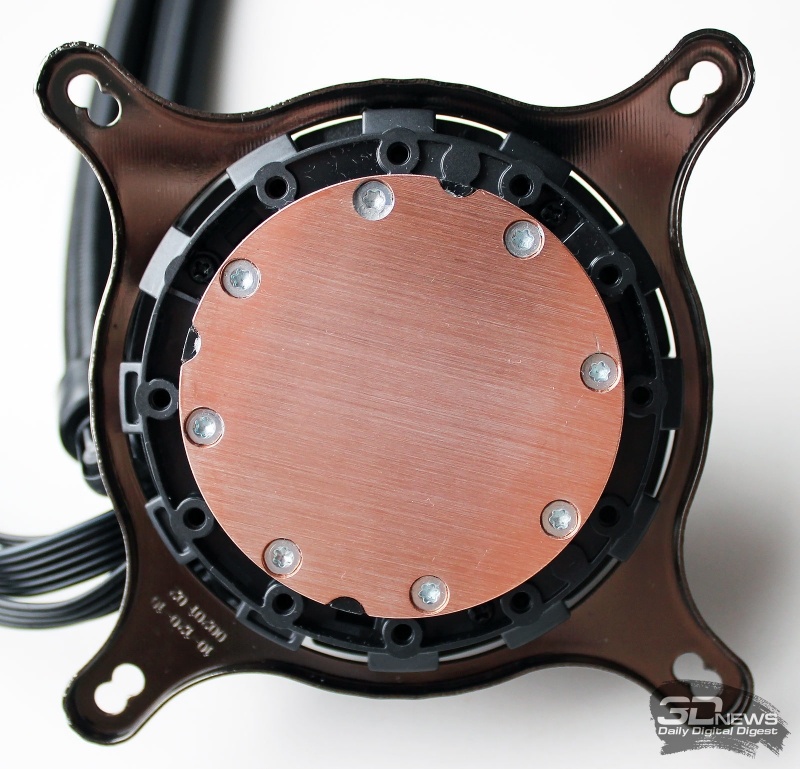

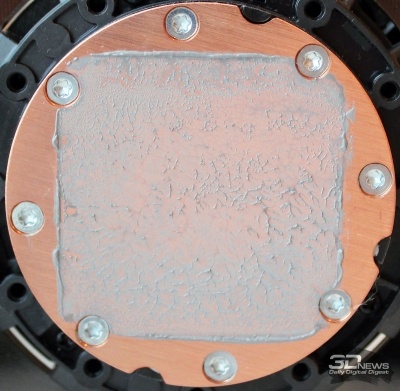

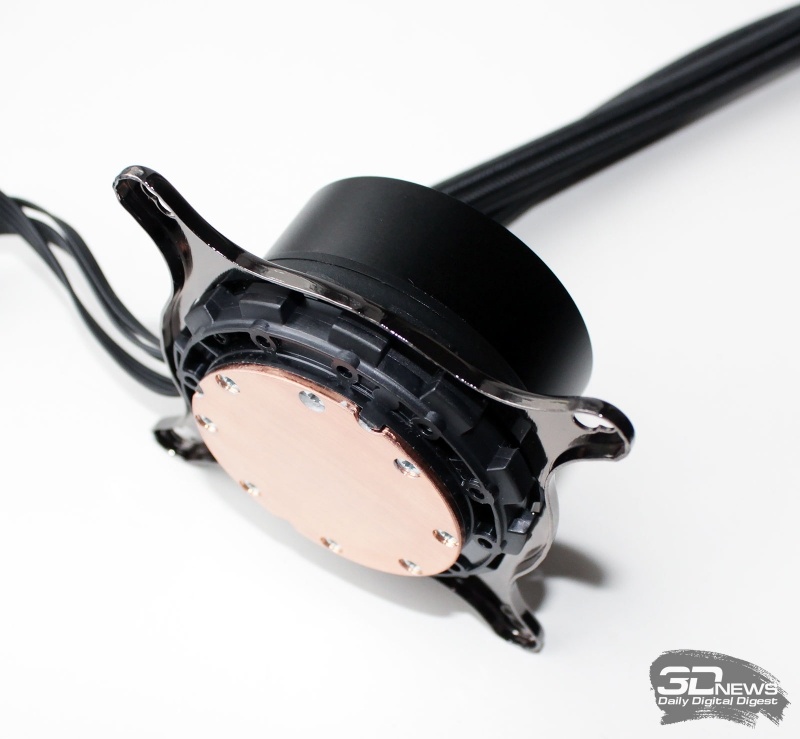

Основание медного водоблока когда-то содержало тонкий слой термоинтерфейса, но, поскольку систему до нас уже тестировали, он не сохранился. В этом заключается один из минусов подобного подхода – одноразовость термоинтерфейса. Другие производители уже давно перешли на комплектацию СЖО отдельной термопастой.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

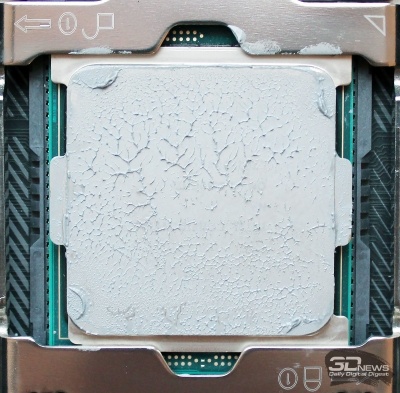

Зато с ровностью контактной поверхности водоблока здесь в очередной раз всё в полном порядке, как это видно по полученным нами отпечаткам теплораспределителя процессора конструктивного исполнения LGA2066.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240 Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

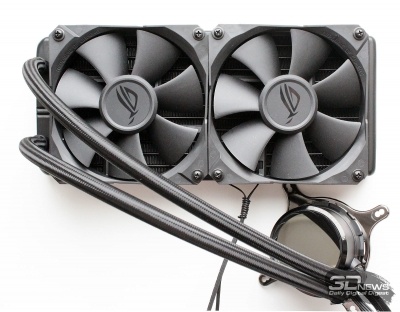

В отличие от старшей ASUS ROG Ryujin 360, комплектующейся дорогими вентиляторами Noctua NF-F12 industrialPPC 2000 PWM, у ROG Ryuo 240 другие 120-мм вентиляторы.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

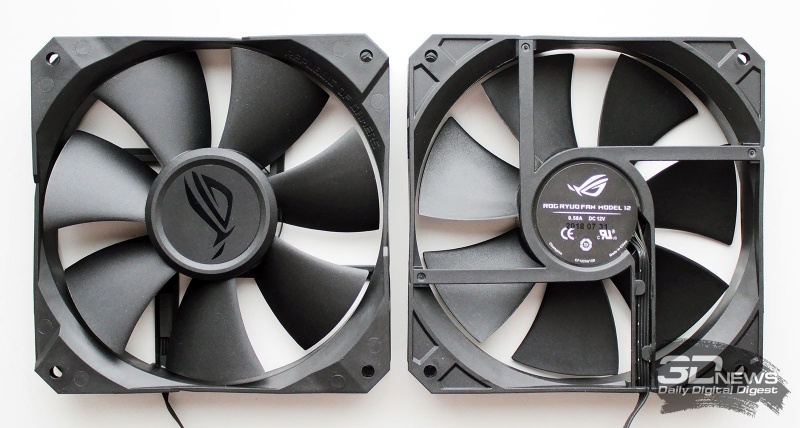

Они отличаются семилопастной крыльчаткой диаметром 112 мм с широкими лопастями парусообразной формы, статор которой закреплён на рамке при помощи четырёх прямых стоек.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

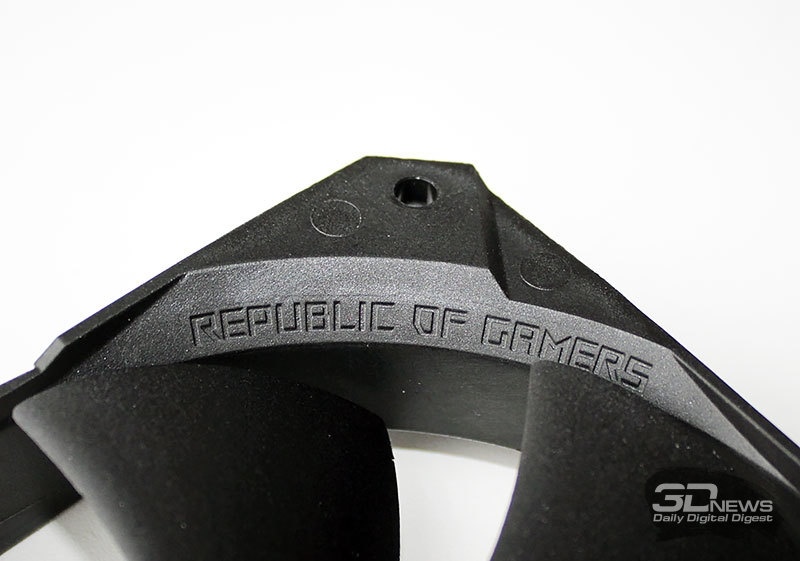

Кроме того, на скосах рамки на входе воздушного потока выштампована надпись Republic of Gamers, как и на помпе.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

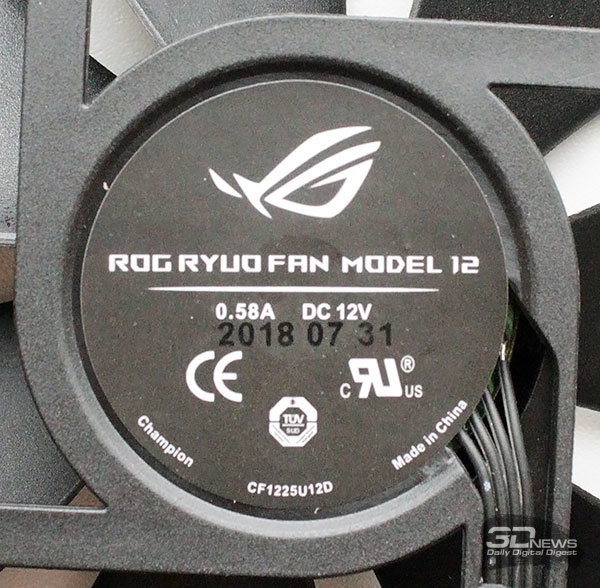

Если судить по маркировке на статоре диаметром 44 мм, оригинальным производителем вентиляторов является малоизвестная компания Champion (модель CF1225U12D). Скорость вращения вентиляторов, регулируемая широтно-импульсной модуляцией, должна лежать в диапазоне от 800 до 2500 об/мин с погрешностью ±10%, однако на деле мы получили другие значения. При этом каждый вентилятор на максимальной скорости должен генерировать воздушный поток 80,95 CFM, развивать статическое давление до 5 мм H2O, и шуметь не более чем на 37 дБА.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

При заявленном в спецификациях уровне энергопотребления 6,96 Вт, каждая «вертушка» потребляла не более 5,1 Вт и могла стартовать при напряжении 3,1 В. Добавим, что длина кабеля у вентиляторов равна 315 мм. Подсветки в них нет, как нет и виброразвязки с алюминиевым радиатором, на котором они закрепляются длинными или короткими винтами из комплекта.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240 Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Поскольку отверстия с резьбой для крепления вентиляторов на радиаторе размещены с обеих его сторон, то в теории на систему можно установить сразу четыре 120-мм вентилятора. Впрочем, при толщине оребрения 16 мм это позволит получить сколь-либо заметный эффект только на низких скоростях.

⇡#Совместимость и установка

В плане поддержки процессоров у ASUS ROG Ryuo 240 нет отличий от флагманской модели – её можно установить на любую современную платформу. Для прижима водоблока используются две сменные пластины, монтируемые на основание простым нажатием и поворотом.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Затем водоблок с помпой размещаются на процессоре и притягиваются ко втулкам или винтам гайками с накатанной головкой.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

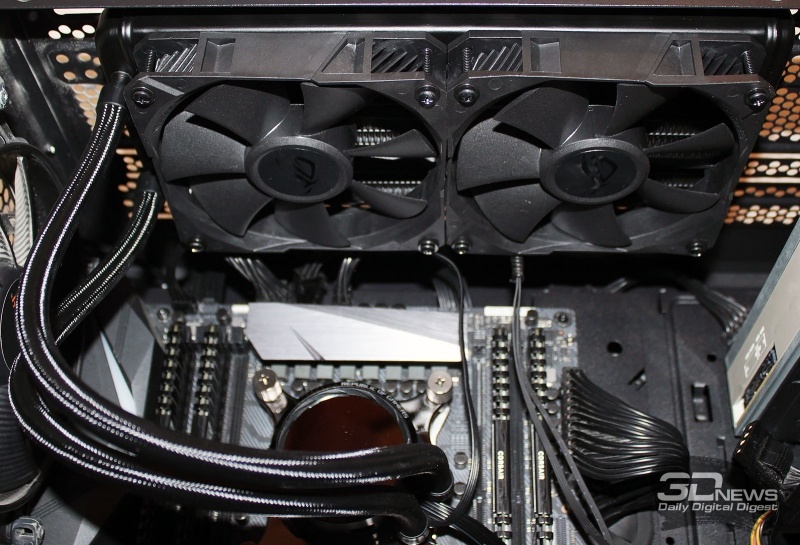

В свою очередь, радиатор монтируется на корпусе с помощью коротких винтов с подложенными под них шайбами.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Устанавливать его можно в любое подходящее по размеру место в корпусе системного блока, а ориентация вентиляторов (на вдув или выдув из радиатора) зависит от организации вентиляции внутри корпуса.

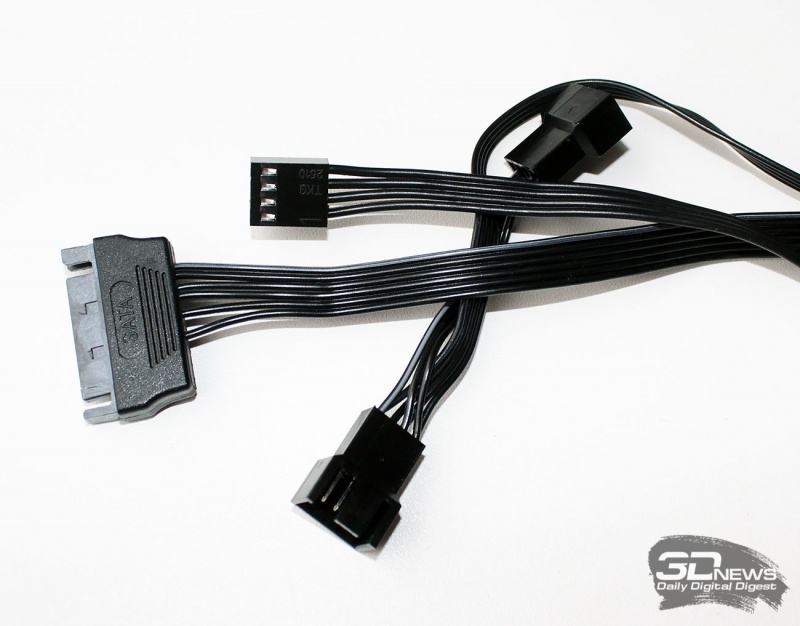

Далее остаётся только подключить кабели, в числе которых SATA-кабель питания, два разъёма для вентиляторов и один четырёхконтактный разъём помпы, который подключается к материнской плате.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

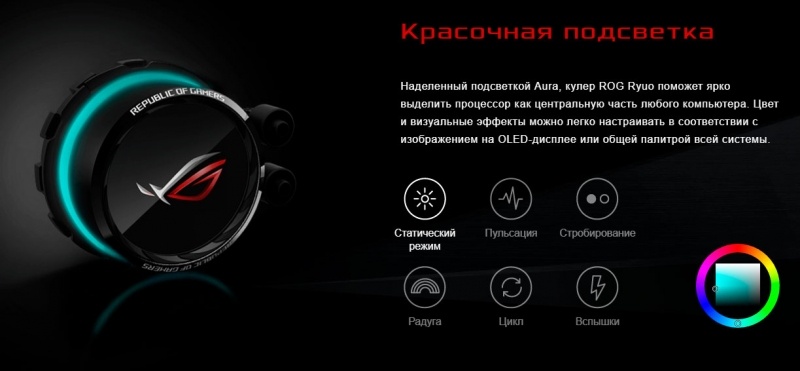

Не забудем подключить и другой кабель, идущий от помпы к материнской плате, который служит для синхронизации подсветки и управления ей через приложение ASUS Aura.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240

Про настройку OLED дисплея через LiveDash мы подробно рассказывали в прошлой статье, и здесь она никак не отличается.

Новая статья: Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240
