Ни для кого не секрет, что материнские платы уровня Hi-End занимают крайне малый сегмент рынка ввиду своей очень высокой стоимости. Если же речь заходит про модели, основанные на наборах системной логики для центральных процессоров среднего ценового диапазона, то доля таких плат и вовсе сужается до крошечной. Тем не менее производители не упускают возможность анонсировать максимально навороченные платы с каждым обновлением наборов системной логики. Один из последних примеров – Gigabyte AORUS Z390 Xtreme на чипсете Intel Z390, которую мы сегодня изучим и протестируем.

⇡#Технические характеристики и стоимость

Технические характеристики Gigabyte AORUS Z390 Xtreme
Поддерживаемые процессоры Процессоры Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron
в исполнении LGA1151 восьмого и девятого поколения микроархитектуры Core
Чипсет Intel Z390 Express
Подсистема памяти 4 × DIMM DDR4 небуферизованной памяти объёмом до 64 Гбайт;
двухканальный режим работы памяти;
поддержка модулей с частотой 4400(O.C.)/4333(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/
3866(O.C.)/3800(O.C.)/3733(O.C.)/3666(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/
3300(O.C.)/3200(O.C.)/3100(O.C.)/3066(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 МГц;
поддержка модулей ОЗУ DIMM 1Rx8/2Rx8 без ECC и буферизации (функционируют в режиме non-ECC);
поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16;
поддержка Intel XMP (Extreme Memory Profile)
Графический интерфейс Интегрированное графическое ядро процессора позволяет использовать порт HDMI версии 1.4 и HDCP версии 2.2;
поддерживаются разрешения до 4K включительно (4096 × 2160 при 30 Гц);
максимальный объём разделяемой памяти – 1 Гбайт
Разъёмы для плат расширения 3 слота PCI Express x16 3.0, режимы работы x16, x8/x8, x8/x8/x4;
2 слота PCI Express x1, Gen 3
Масштабируемость видеоподсистемы NVIDIA 2-way SLI Technology;
AMD 2-way/3-way CrossFireX Technology
Интерфейсы накопителей Чипсет Intel Z390 Express:
– 6 × SATA 3, пропускная способность до 6 Гбит/с;
– поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage, Intel Smart Connect Technology и Intel Smart Response, NCQ, AHCI и Hot Plug;
– 3 × M.2, пропускная способность каждого до 32 Гбит/с (M.2M поддерживает SATA и PCI Express-накопители длиной от 42 до 110 мм, M.2A поддерживает только SATA и PCI Express-накопители длиной от 60 до 110 мм, M.2P поддерживает только PCI Express-накопители длиной от 42 до 80 мм);
– поддержка технологии Intel Optane Memory
Сетевые
интерфейсы
10-гигабитный сетевой контроллер Aquantia (10/5/2.5 Гбит и 1000/100 Мбит);
гигабитный сетевой контроллер Intel Gigabit LAN I219V (10/100/1000 Мбит);
беспроводный контроллер Intel CNVi 802.11a/b/g/n/ac 2 × 2 Wave 2: диапазон частот 2,4 ГГц и 5 ГГц, поддержка Bluetooth 5, беспроводного стандарта связи 11ac (160-МГц диапазон, пропускная способность до 1,73 Гбит/с)
Аудиоподсистема 7.1-канальный HD-аудиокодек Realtek ALC1220-VB;
звуковые конденсаторы Nichicon fine gold (5 шт.) и WIMA (4 шт.);
ЦАП ESS ES9018K2M;
TI OPA1622;
поддержка USB DAC-UP 2;
позолоченные разъёмы аудио;
изолированная от PCB звуковая карта
Интерфейс USB Чипсет Intel Z390 Express + 2 USB 2.0 концентратора:
– 6 портов USB 2.0/1.1 (2 на задней панели, 4 подключаются к разъёмам на системной плате);
– 4 порта USB 3.1 Gen 1 (2 на задней панели, 2 подключаются к разъёмам на системной плате);
– 4 порта USB 3.1 Gen 2 (на задней панели платы, все Type-A);
– 1 порт USB 3.1 Gen 2 (подключается к разъёму на системной плате).
Чипсет Intel Z390 Express + контроллер Intel Thunderbolt 3:
– 2 порта USB 3.1 Gen 2 (на задней панели платы, оба Type-C)
Разъёмы и кнопки на задней панели Два коннектора для антенн беспроводного модуля связи (2T2R);
порты USB 3.1 Gen 2 Type-С и USB 3.1 Gen 2 Type-A, сетевая LAN-розетка RJ-45;
порты USB 3.1 Gen 2 Type-С и USB 3.1 Gen 2 Type-A, сетевая LAN-розетка RJ-45;
видеовыход HDMI и два порта USB 2.0/1.1;
два порта USB 3.1 Gen 2 Type-A и два порта USB 3.1 Gen 1;
1 оптический выход S/PDIF-интерфейса;
5 3,5-мм позолоченных аудиоразъёмов
Внутренние разъёмы на текстолите 24-контактный разъём питания ATX;
2 8-контактных разъёма питания ATX 12 В;
6-контактный разъём питания OC PEG;
6 SATA 3;
3 M.2;
4-pin разъём для вентилятора CPU с поддержкой PWM;
4-pin разъём для помпы СЖО;
6 4-pin разъёмов для корпусных вентиляторов с поддержкой PWM;
2 разъёма температурных сенсоров;
2 4-pin адресуемых RGB LED-разъёма;
2 перемычки для мощности RGB LED разъёмов;
2 разъёма для подключения RGB LED-линеек;
группа разъёмов для передней панели;
разъём аудио для передней панели;
2 разъёма USB 2.0/1.1 для подключения 4 портов;
разъём USB 3.1 Gen 1 для подключения 2 портов;
разъём USB 3.1 Gen 2 для подключения 1 порта Type-C;
разъём TPM (Trusted Platform Module);
кнопка OC;
кнопка сброса;
кнопка включения;
кнопка Clear CMOS;
2 переключателя BIOS;
перемычка Clear CMOS;
GC-OC Touch add-in card connector
BIOS 2 × 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
поддержка технологии DualBIOS;
поддержка технологии Q-Flash Plus;
совместимость с ACPI 5.0;
поддержка PnP 1.0a;
поддержка SM BIOS 2.7;
поддержка DMI 2.7;
поддержка WfM 2.0
Контроллер I/O iTE I/O Controller Chip IT8688E, IT8795E, IT8951E
Фирменные функции, технологии и особенности APP Center:
– 3D OSD;
– @BIOS;
– Auto Green;
– Cloud Station;
– EasyTune;
– Easy RAID;
– Fast Boot;
– Game Boost;
– Platform Power Management;
– RGB Fusion;
– Smart Backup;
– Smart Keyboard;
– Smart TimeLock;
– Smart HUD;
– System Information Viewer;
– Smart Survey;
– USB Blocker;
– USB DAC-UP 2;
– USB TurboCharger;
Q-Flash;
Xpress Install
Форм-фактор, габариты (мм) E-ATX, 305 × 271
Поддержка операционной системы Windows 10 x64
Гарантия производителя, лет 3
Минимальная розничная стоимость, 38 000

⇡#Упаковка и комплектация

Коробка Gigabyte AORUS Z390 Xtreme примерно в полтора раза больше упаковок большинства обычных материнских плат, и это неудивительно, ведь платы такого уровня, как правило, не только имеют другой форм-фактор (E-ATX), но и укомплектованы по максимуму. И героиня нашего сегодняшнего тестирования – не исключение. Сама коробка очень красивая и максимально информативная. Если у других плат Gigabyte взмывающий ввысь сокол просто белого цвета, то здесь он уже в переливающейся расцветке — намекает потенциальному покупателю о расширенной поддержке RGB-подсветки.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

На обратной стороне коробки приведена информация о портах платы, краткие спецификации, и описание ключевых особенностей. Дополняет их ещё более краткое перечисление достоинств платы на торце коробки.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Традиционный стикер содержит основную информацию о характеристиках и портах, а также серийный номер продукта.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Внутри основной коробки плата размещена в отдельном открытом поддоне с пластиковой накладкой сверху. Она уложена на мягкую подкладку из вспененного полиэтилена и прижата сверху выштампованным пластиком. В общем, случись что, плата вряд ли будет повреждена. Под её упаковкой находятся два отсека с аксессуарами.

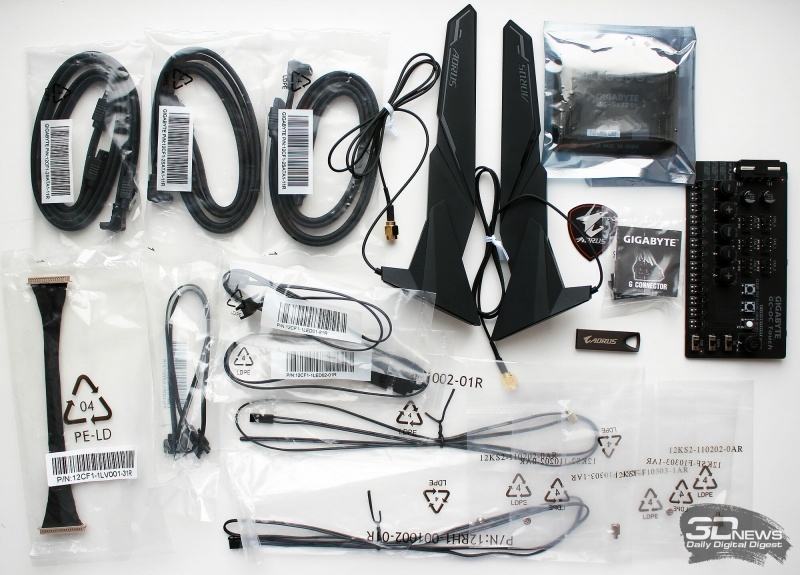

В первом отсеке уложены шесть SATA-кабелей, две антенны для беспроводного модуля связи, мостик 2-way SLI старого образца, наклейка с логотипом AORUS, колодка для удобного подключения кабелей передней панели корпуса, флеш-накопитель с драйверами и программным обеспечением, панель OC Touch и кабель для неё, два кабеля для подключения лент RGB-подсветки, два кабеля с термодатчиками и винты для закрепления накопителей в портах M.2

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Уже неплохо, не правда ли? Но это ещё не всё, поскольку во втором отсеке находится коробка с логотипом AORUS и названием RGB Fan Commander.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

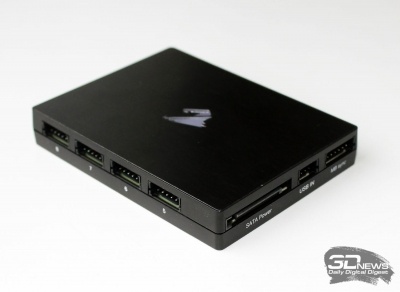

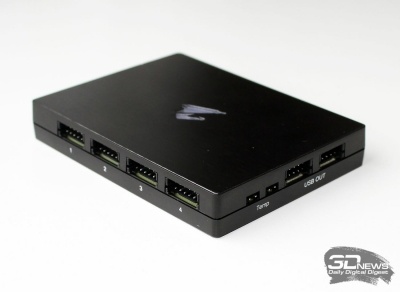

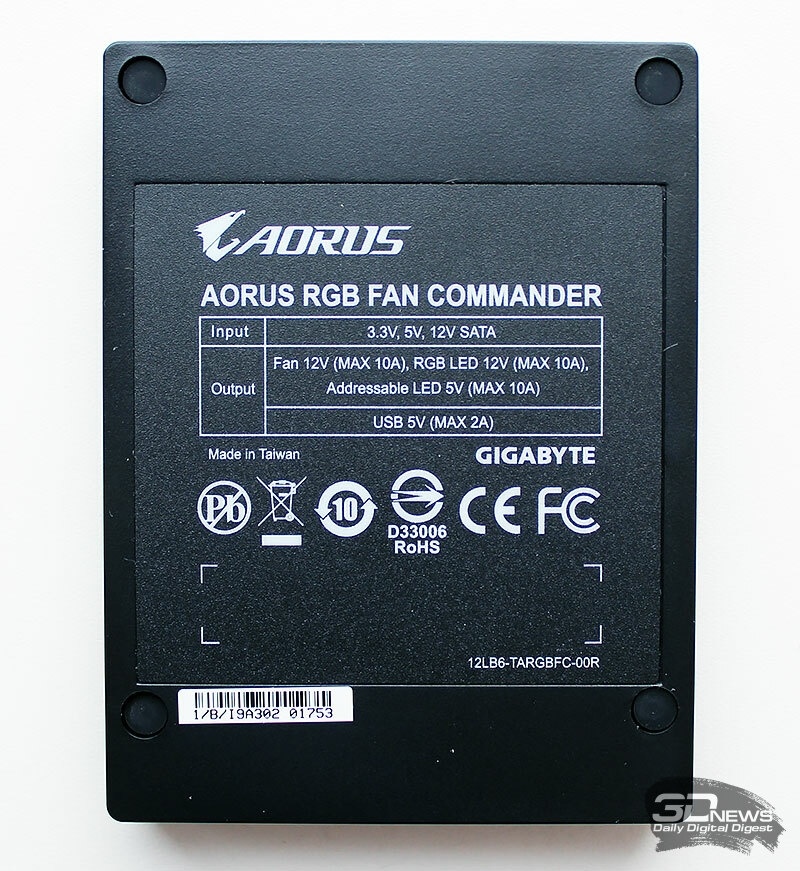

Внутри размещён внешний контроллер для подключения и управления вентиляторами и RGB-подсветкой, стяжки, инструкция и кабели для него.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

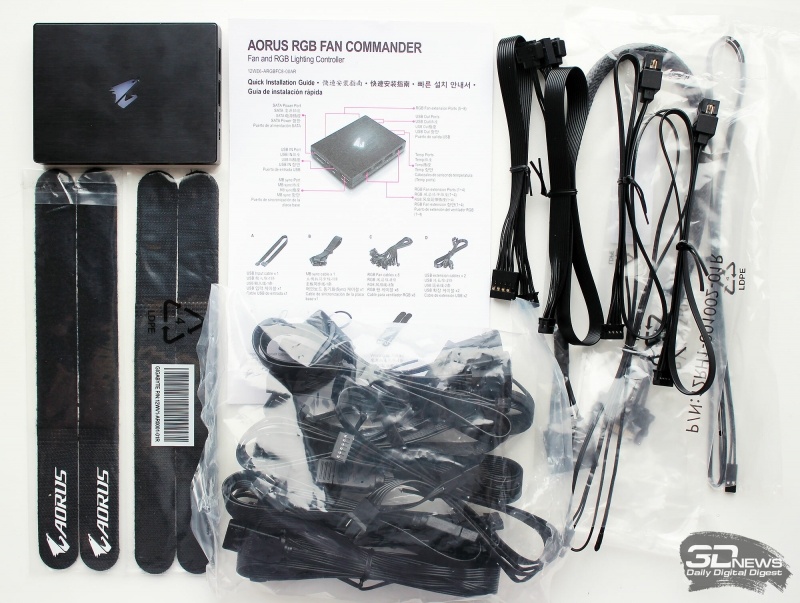

Этот комплект можно назвать бонусом к плате, поскольку он выглядит как отдельный компонент, который Gigabyte вполне может продавать и индивидуально, а не в составе дорогих материнских плат. Чуть подробнее о нём мы расскажем по ходу статьи.

Кроме того, в комплект поставки платы включены инструкции по эксплуатации, дополнительные стяжки для кабелей и набор наклеек серии AORUS.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Материнская плата выпускается на Тайване и сопровождается трёхлетней гарантией. К слову, здесь покупателям такой дорогой продукции наверняка тоже хотелось бы эксклюзивности и, допустим, пятилетней гарантии вместо трёхлетней. А стоит плата действительно много, так как в России дешевле 38 тысяч рублей её не купить. Это более чем вдвое дороже многих достойных плат на чипсете Intel Z390, а если рассматривать бюджетные варианты, то и вчетверо. Однако от большинства других плат Gigabyte AORUS Z390 Xtreme отличается сразу всем и намного — сейчас мы вас в этом попробуем убедить.

⇡#Дизайн и особенности

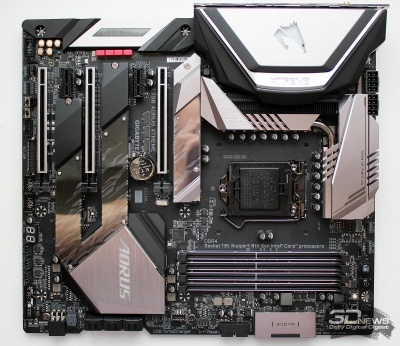

Gigabyte AORUS Z390 Xtreme — массивная и габаритная плата формата E-ATX (305 × 271 мм). Её текстолит в большей части закрыт навесными элементами как с лицевой, так и с обратной стороны.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

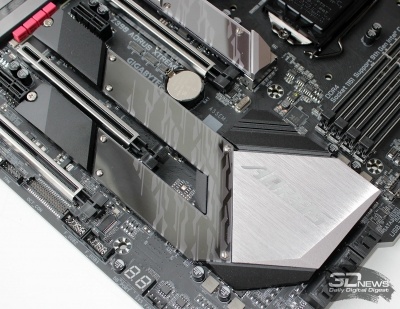

В дизайне плате, помимо зеркальных накладок на радиаторах накопителей в портах M.2, отметим фигурный пластиковый кожух интерфейсной панели, частично накрывающий ребристые радиаторы, а также плоский радиатор чипсета большой площади.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

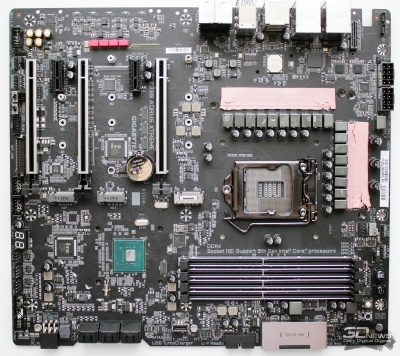

В целом материнская плата выглядит привлекательно и даже в какой-то степени строго.

Ключевые достоинства Gigabyte AORUS Z390 Xtreme производитель приводит на следующей схеме.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

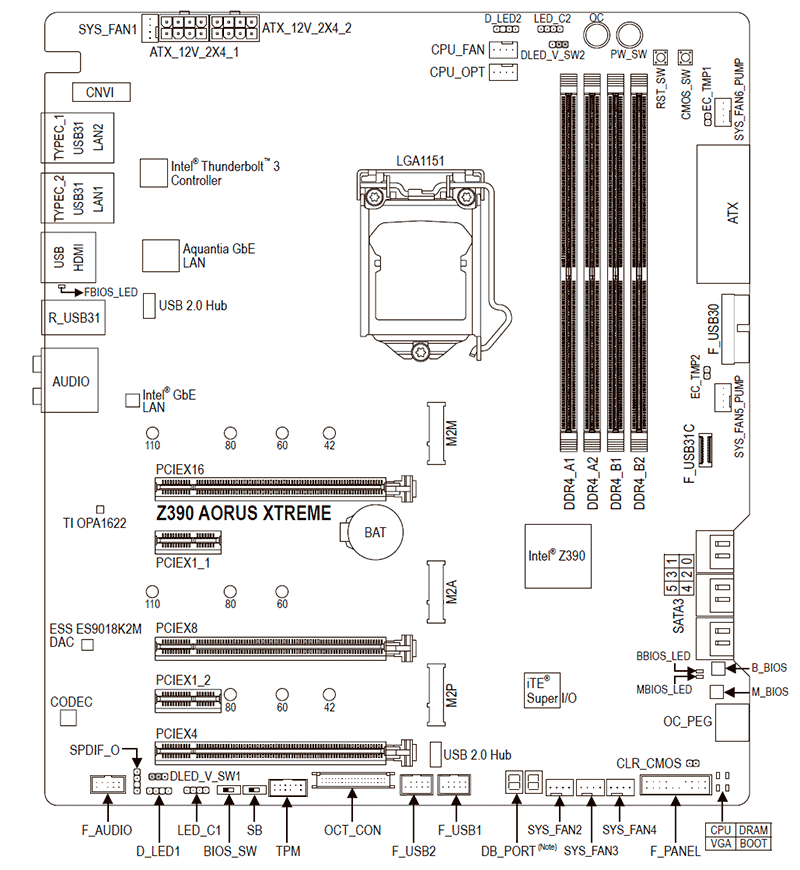

Мы же можем разобрать их более детально по схеме из инструкции по эксплуатации.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Как и на Gigabyte Z390 AORUS Master, пластина интерфейсной панели здесь встроенная, так что не придётся снова снимать плату, если в конце её установки вдруг обнаруживаешь, что пластину эту поставить забыл.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

В числе выведенных на неё портов два коннектора для антенн модуля беспроводной связи, десять портов USB разных типов, видеопорт HDMI, две сетевых розетки RJ-45, оптический выход и пять позолоченных аудиоразъёмов.

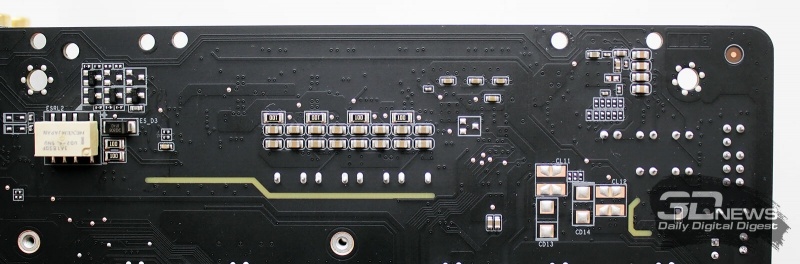

Все навесные элементы платы крепятся через текстолит винтами. Их много, и они разные, поэтому процесс разборки платы достаточно трудоёмок и занимает много времени. Тем не менее, разобрать экстремальную версию AORUS Z390 необходимо для того, чтобы увидеть компоновку платы и детально ознакомиться со всеми её элементами и контроллерами. Вот как выглядит данная модель без радиаторов и кожухов.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

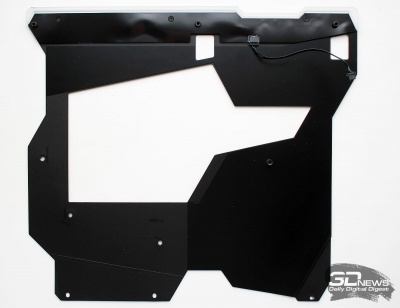

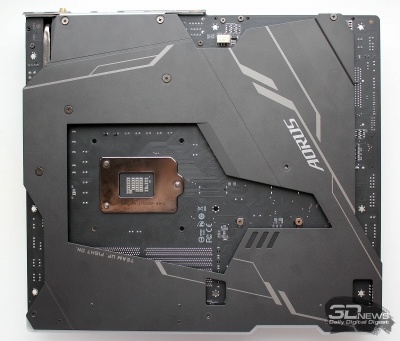

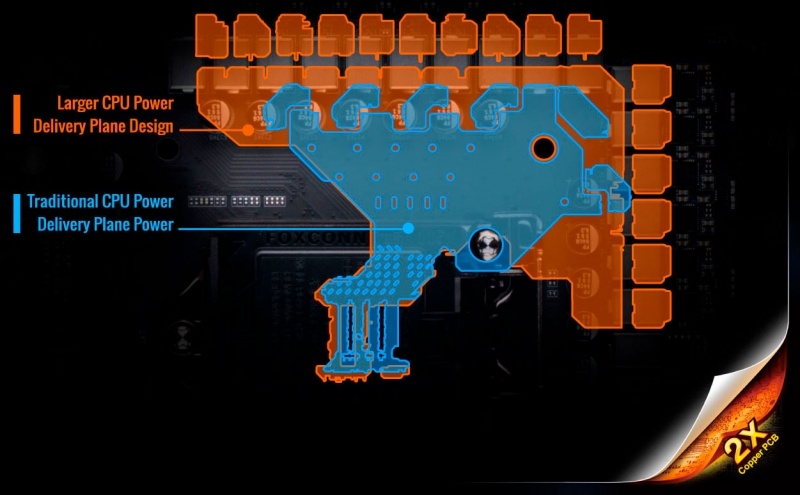

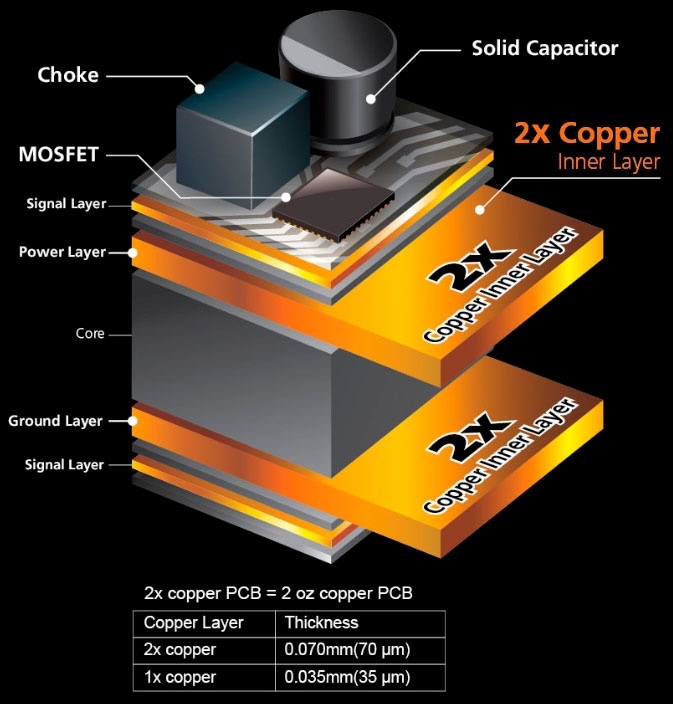

Сразу нужно отметить, что в текстолите платы, как и во всех топовых моделях Gigabyte, используются медные слои удвоенной толщины, входящие в фирменную концепцию Ultra Durable.

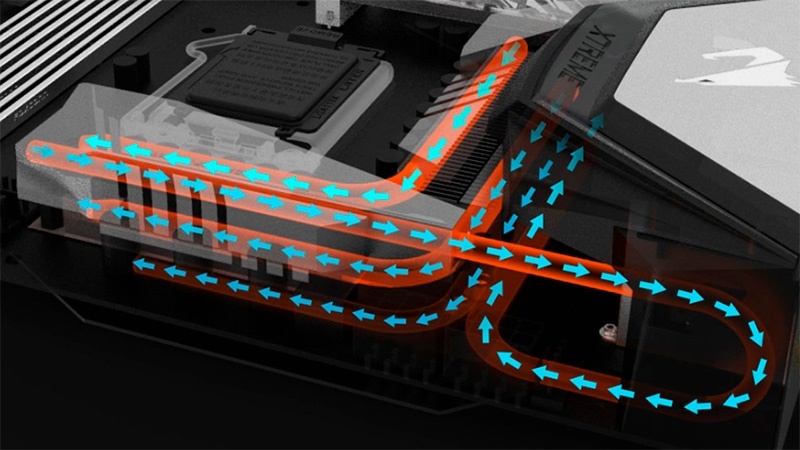

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Их применение позволяет удерживать температуры компонентов в сравнительно низких значениях, а также в повышает энергоэффективность платы.

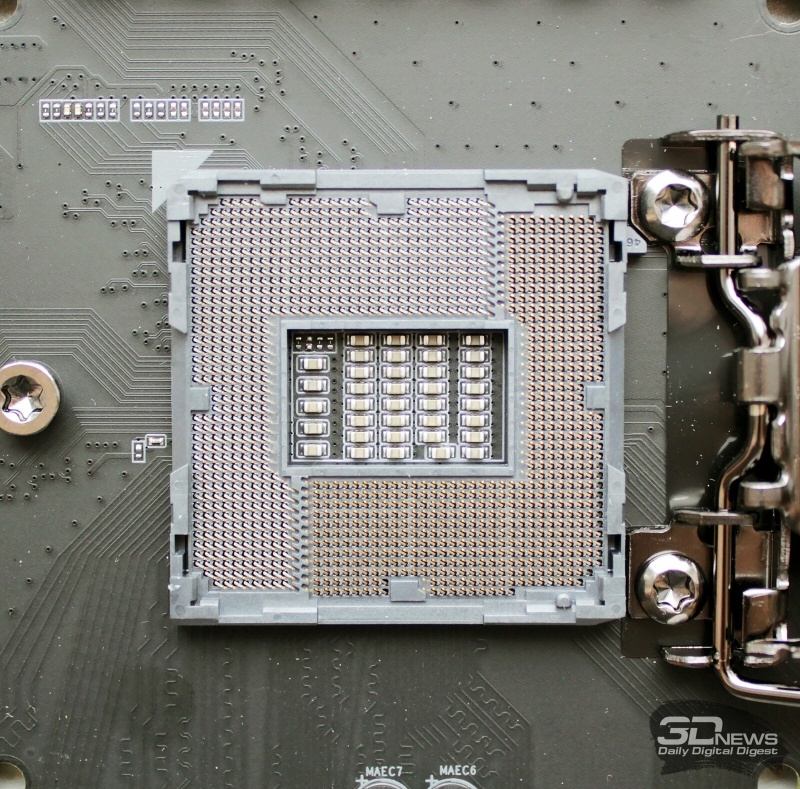

Процессорный разъём LGA1151-v2 здесь совершенно обычный.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Уместно напомнить, что в новых платах Gigabyte серии AORUS в текстолите зоны цепей питания центрального процессора используется двойная медная подложка увеличенной на 37 % площади, за счёт чего достигается повышенная стабильность и более комфортный температурный режим компонентов.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

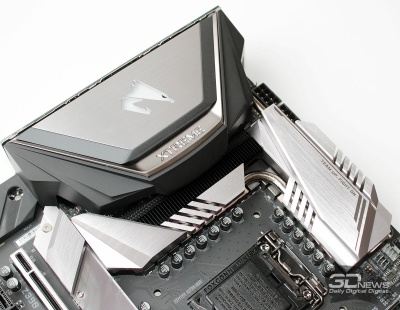

Систему питания центрального процессора можно назвать беспрецедентно мощной для данного класса материнских плат (на чипсете Intel Z390). Она состоит из шестнадцати сборок PowlRstage MOSFET, каждый из которых рассчитан на ток до 60 A. Таким образом, суммарная ток в данной силовой цепи может достигать рекордных 960 А.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

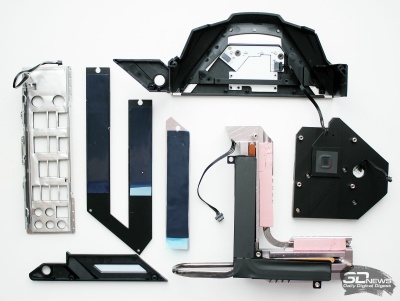

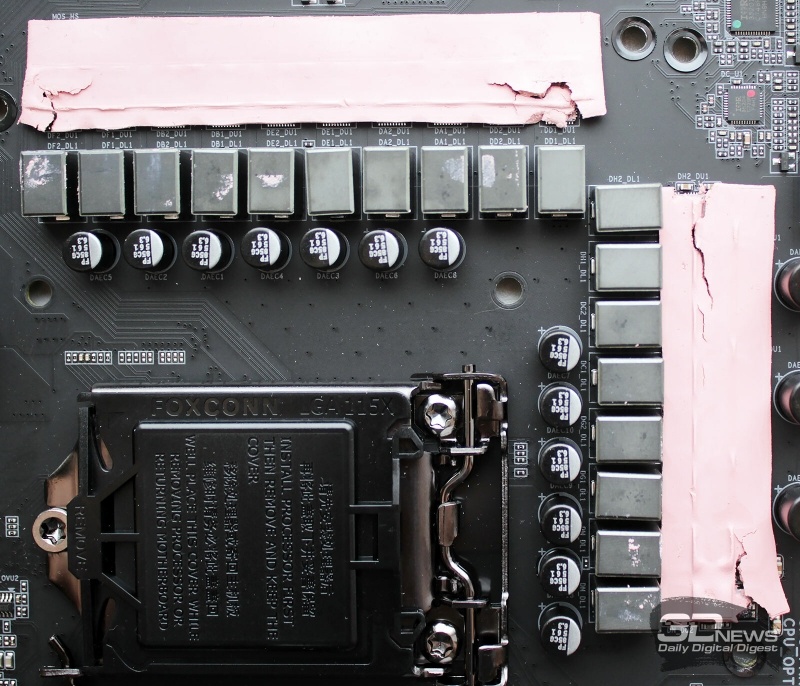

Термопрокладки мы снимать не стали, поскольку они начинали рассыпаться при любой попытке снятия.

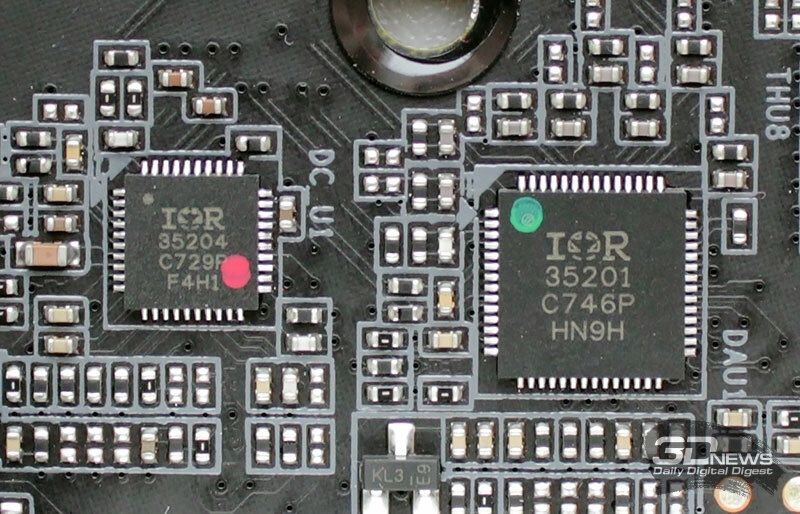

Управляет фазами восьмиканальный цифровой контроллер IR35201 с удвоителями IR3599.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

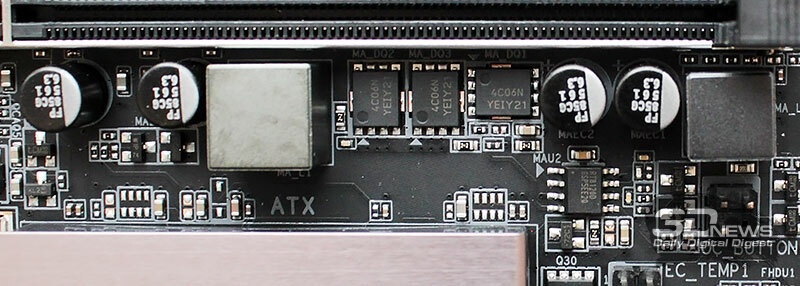

Дополнительный контроллер IR35204, по всей видимости, используется для управления напряжениями VCCSA и VCCIO.

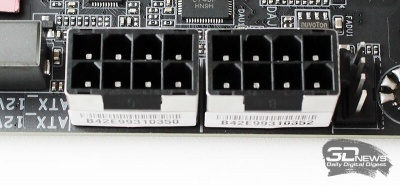

Для обеспечения питания Gigabyte AORUS Z390 Xtreme оснащена тремя разъёмами питания с 24 и с 8+8 контактами.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

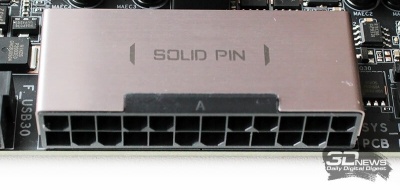

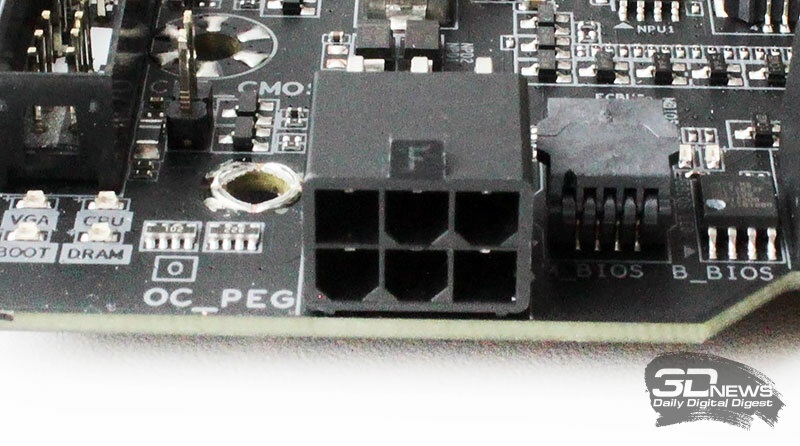

Эти разъёмы усилены металлической оболочкой и имеют твердотельные контактные иглы. Четвёртый разъём дополнительного питания разместился слева от портов SATA — он предназначен для обеспечения питанием высокопроизводительных графических конфигураций с двумя или тремя видеокартами.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

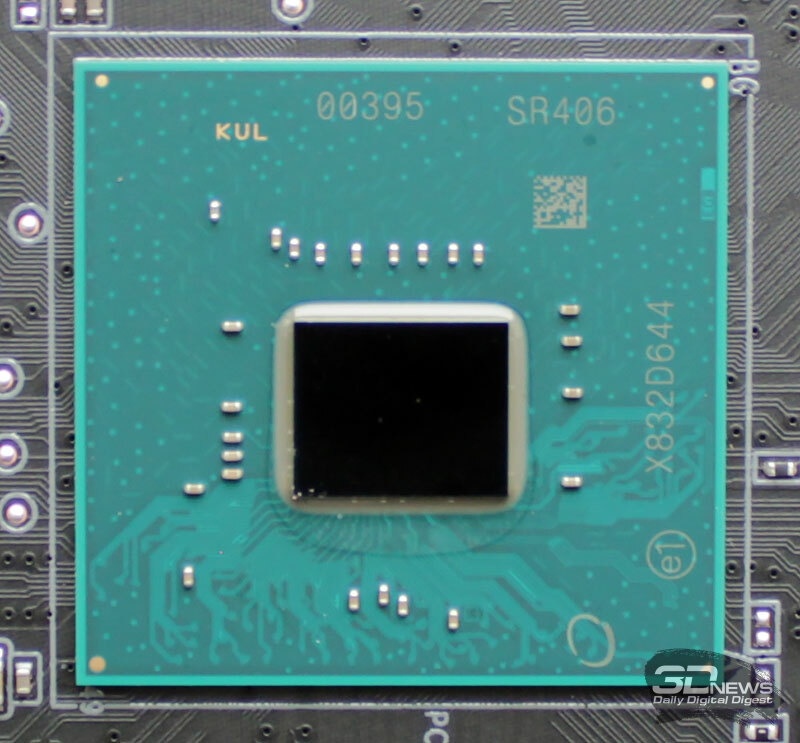

Набор системной логики Intel Z390 на плате ничем особым не выделяется — по понятным причинам. Охлаждается он большим радиатором через термопрокладку.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

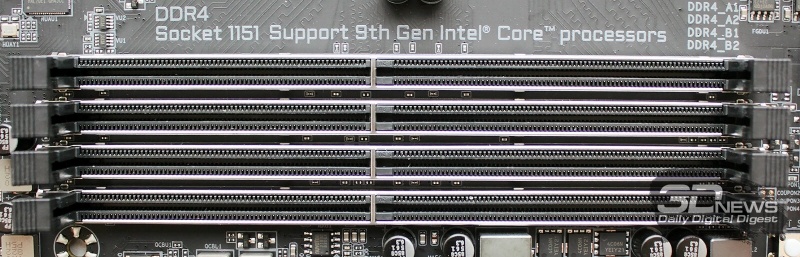

Четыре слота DIMM оперативной памяти стандарта DDR4 на Gigabyte AORUS Z390 Xtreme облачены в оболочку из нержавеющей стали Ultra Durable Memory Armor. Благодаря такой оболочке, усиленные разъёмы предотвращают изгиб платы и защищают контакты в них от электромагнитных помех.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

В данный момент, согласно спецификациям, плата поддерживает 64 гигабайта памяти типа DDR4, однако в сети уже давно курсируют новости о том, что скоро такие платы смогут работать с суммарным объёмом ОЗУ до 128 гигабайт. Другой вопрос, надо ли это кому-нибудь на платформах данного сегмента (всё же Intel Z390 – не флагманский чипсет), но с точки зрения маркетинга или с прицелом на многолетнюю (5-7 лет) перспективу работы на такой платформе эффект от данного нововведения может стать ощутимым.

Что касается максимальной частоты памяти, то, в отличие от Gigabyte AORUS Z390 Master, на Gigabyte AORUS Z390 Xtreme можно установить модули с частотой 4400 МГц в двухканальном режиме. Разумеется, есть поддержка профилей XMP (Extreme Memory Profile) и огромный перечень сертифицированных комплектов памяти для платы. Добавим, что система питания памяти двухканальная.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

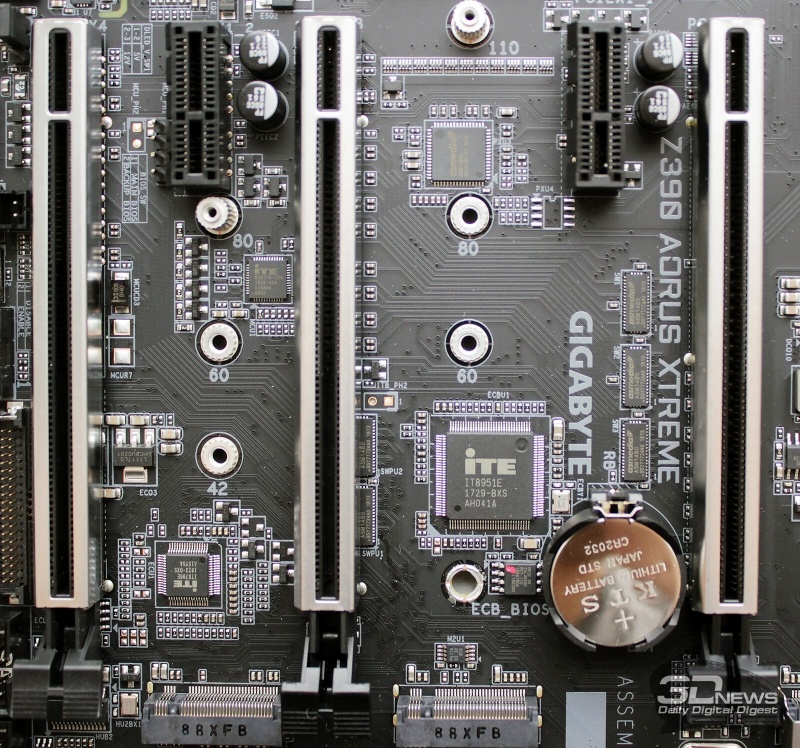

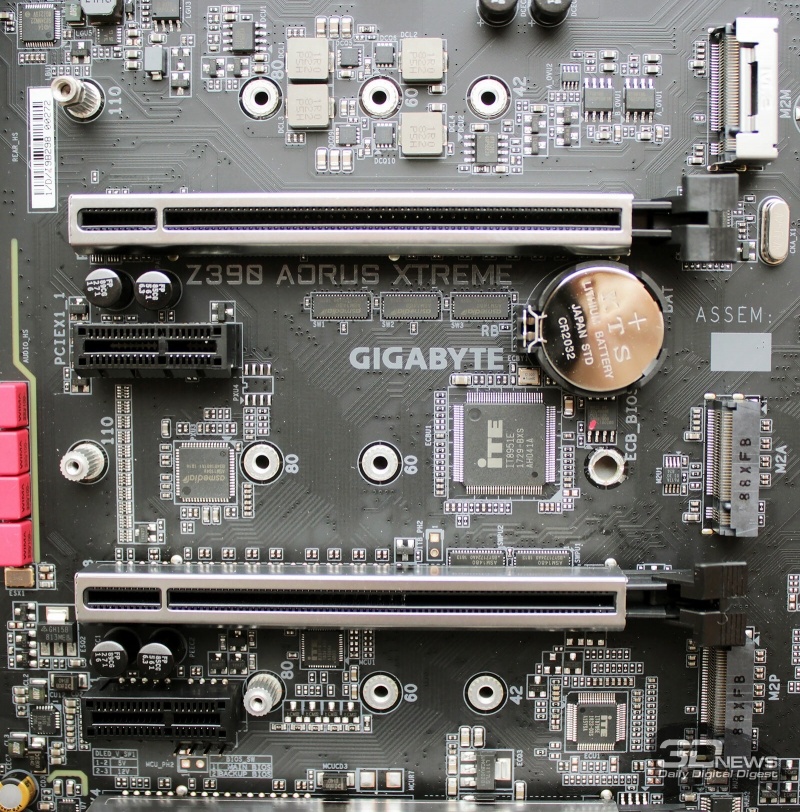

Три слота PCI-Express на плате выполнены в конструктивном исполнении x16. Они, как и слоты оперативной памяти, получили металлическую оболочку Ultra Durable PCIe Armor, усиливающую их на излом в 1,7 раза и в 3,2 раза на выдёргивание.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

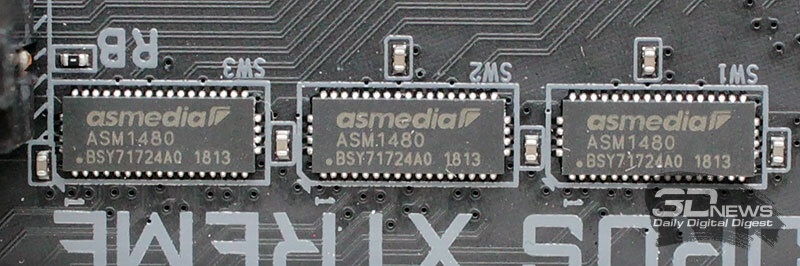

К сожалению, плата не получила дополнительных микросхем-коммутаторов, кроме стандартных ASM1480 производства ASMedia и контроллера ASM1184e.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Поэтому две видеокарты на Gigabyte AORUS Z390 Xtreme будут работать только в режиме х8/х8, а три – в x8/x8/x4. Причём в последнем случае речь идёт исключительно о продуктах на графических процессорах AMD. Этот момент, на наш взгляд, странный для топовой платы такой стоимости. Здесь производителю, пожалуй, стоило раскошелиться на PLX-чип, чтобы у покупателя не возникали вопросы, почему две его GeForce RTX 2080 Ti работают в урезанном режиме пропускной способности слотов PCI-Express. Впрочем, с учётом новых соединительных мостов NVIDIA, возможно, данная проблема не будет актуальной, но проверить этот момент пока у нас нет возможности. Добавим, что для плат расширения предусмотрены только два слота PCI Express x1, а не три, как это чаще всего бывает.

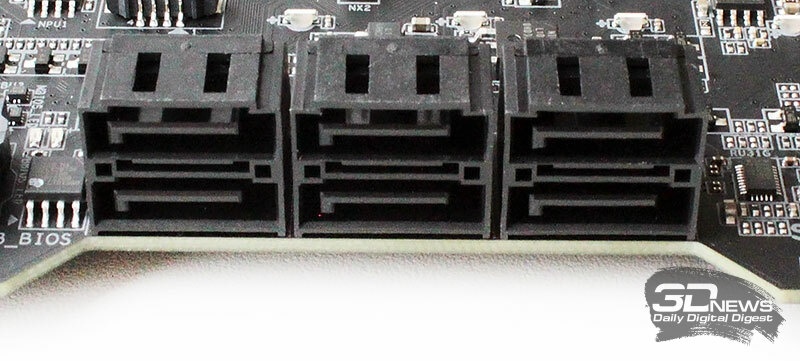

Все шесть портов SATA III с пропускной способностью до 6 Гбит/с реализованы возможностями набора системной логики Intel Z390 и распаяны в горизонтальной ориентации.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

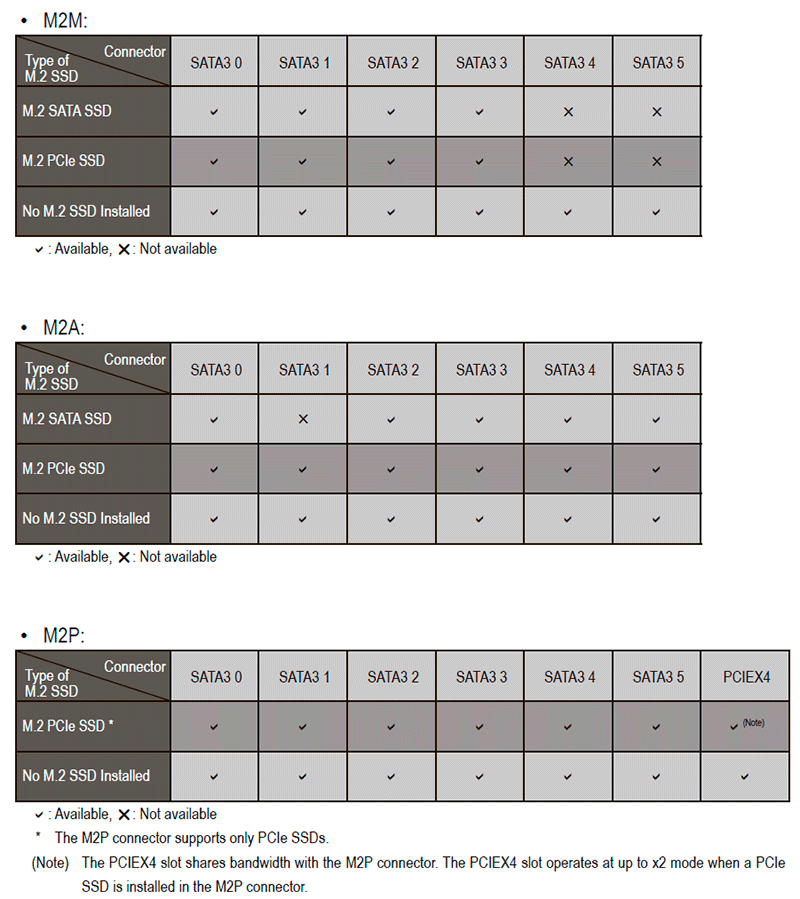

Gigabyte AORUS Z390 Xtreme оснащена тремя портами M.2 с пропускной способностью до 32 Гбит/с, причём каждый получил пластину-радиатор Thermal Guard с термопрокладкой.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Два порта — M.2M и M.2A — поддерживают как SATA, так и PCI Express-накопители длиной от 42 до 110 мм и от 60 до 110 мм соответственно, а третий — M.2P — может работать только с PCI Express-накопителями длиной от 42 до 80 мм. Ограничения совместного использования накопителей в M.2- и SATA-портах приведены в таблице.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

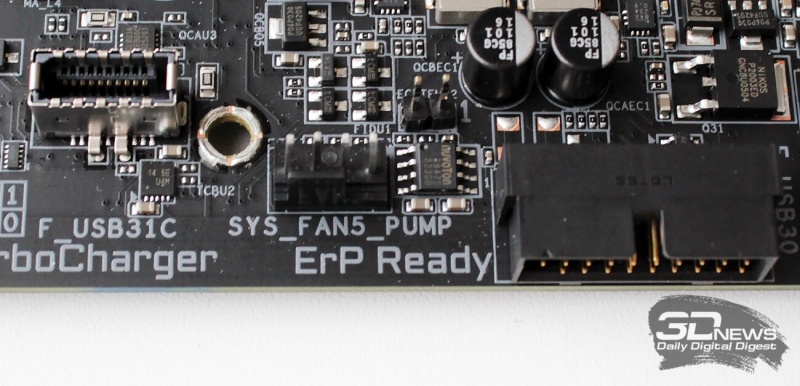

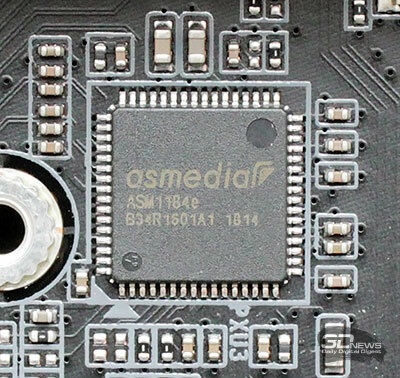

Общее количество портов USB на плате равно 17. Большая их часть размещена на задней панели, которую вы видели выше, а к внутренним разъёмам платы можно подключить четыре USB 2.0, два USB 3.1 Gen 1 и один USB 3.1 Gen 2 Type-C для передней панели корпуса системного блока.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

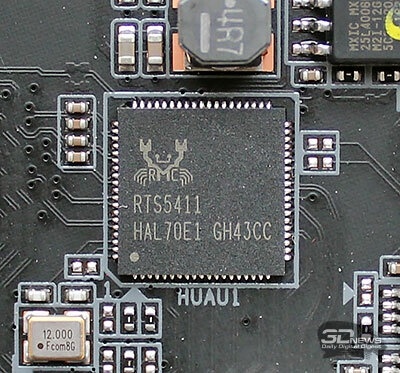

Они реализованы возможностями чипсета Intel Z390 и хаба RTS5411 производства Realtek.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

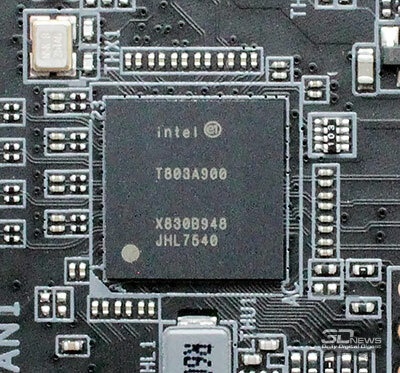

Отметим, что на плате есть контроллер Intel JHL7540 (интерфейс Thunderbolt 3 с пропускной способностью 40 Гбит/с), через который реализованы два порта Type-C USB 3.1 Gen 2 на задней панели платы.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

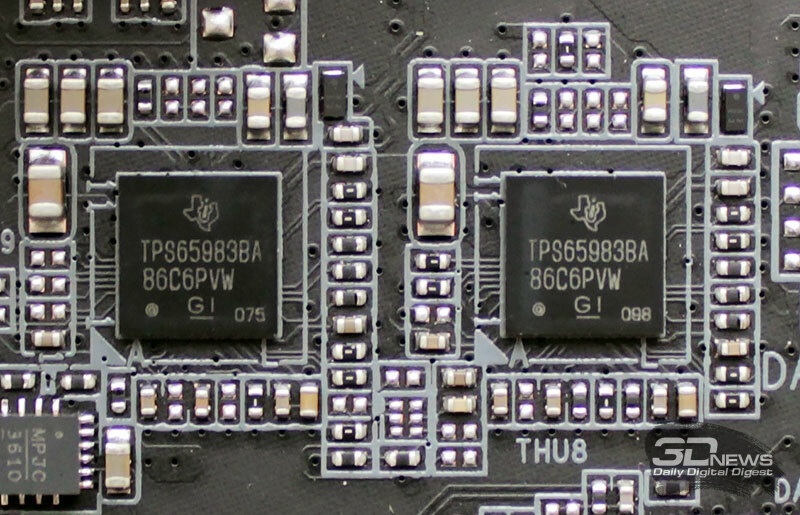

Работу этих портов также обеспечивают две микросхемы TPS65983BA производства Texas Instruments.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Ими поддерживается технология быстрой зарядки USB Power Delivery 2.0, способная вдвое сократить время зарядки мобильных устройств (если такая технология поддерживается самими гаджетом).

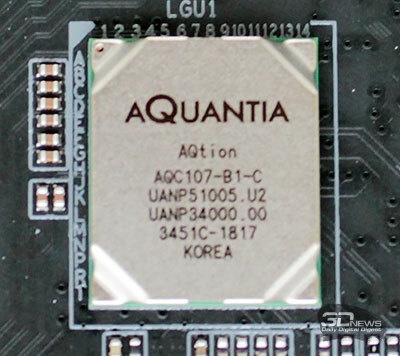

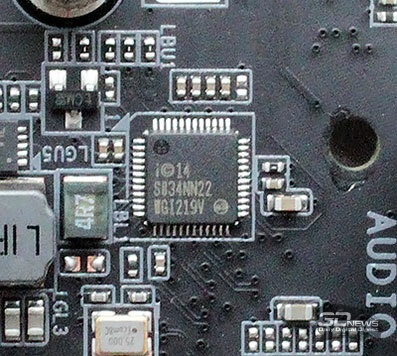

Проводной сетевой интерфейс на Gigabyte AORUS Z390 Xtreme реализован хорошо знакомым нам гигабитным контроллером Intel I219-V, а также современным десятигигабитным контроллером AQtion AQC107 производства Aquantia.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

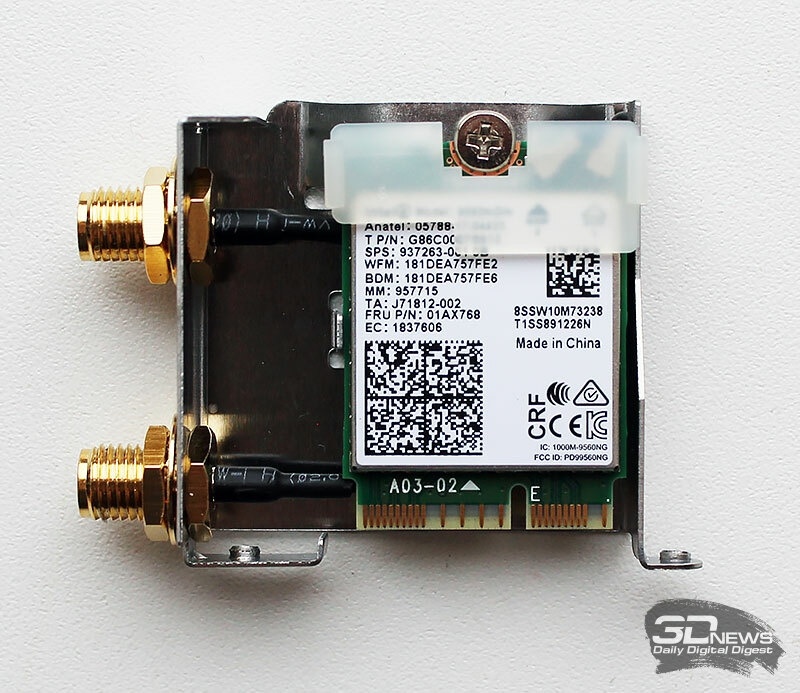

Поддержка беспроводных интерфейсов 802.11a/b/g/n/ac и Bluetooth 5 на плате реализована контроллером Intel Wireless-AC 9560.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Поддерживаются частоты 2,4 ГГц и 5 ГГц, а также беспроводной стандарт связи 2 × 2 802.11ac Wave 2 (в 160-МГц диапазоне пропускная способность такой сети может достигать до 1,73 Гбит/с).

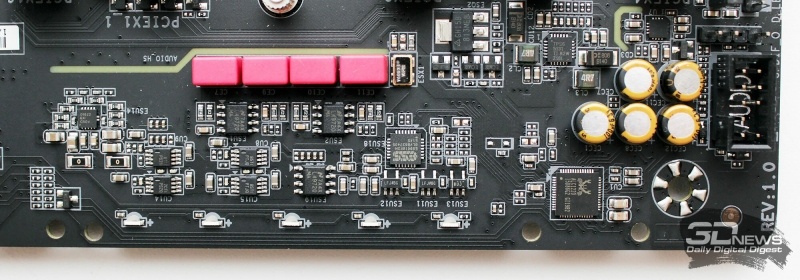

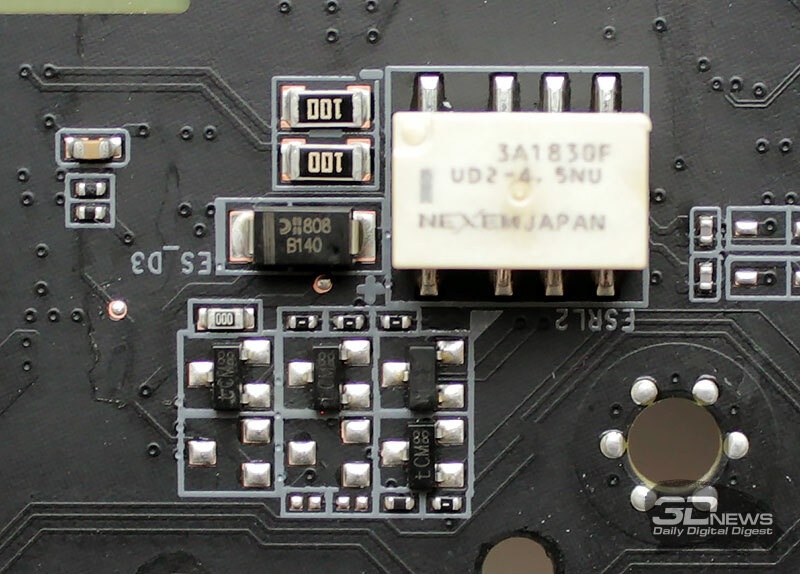

Если сравнивать материнские платы по уровню звукового оснащения, то Gigabyte AORUS Z390 Xtreme вполне можно назвать эталонным вариантом, поскольку здесь плата может дать фору даже очень достойным дискретным звуковым картам. Несмотря на тот факт, что в основе звукового тракта лежит всё тот же 7.1-канальный HD-аудиокодек Realtek ALC1220, его щедро наградили аппаратными и программными улучшениями. Здесь и два типа аудиофильских конденсаторов Nichicon Fine Gold японского производства и WIMA FKP2, и ЦАП ESS ES9018K2M, и операционный усилитель TI OPA1622, и Precise TXC Oscillator, и отдельный усилитель для наушников, и изоляция аудиозоны с разведением каналов в разных слоях текстолита, и даже позолоченные аудиоразъёмы (включая внутренние).

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Есть и традиционные программные оптимизации, к которым, например, относится фирменная технология объёмного звучания в играх. В общем, сложно найти столь же нафаршированную в плане звукового тракта материнскую плату.

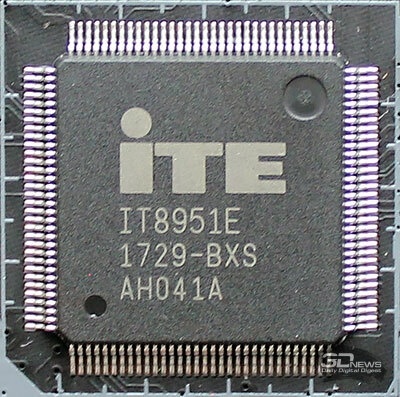

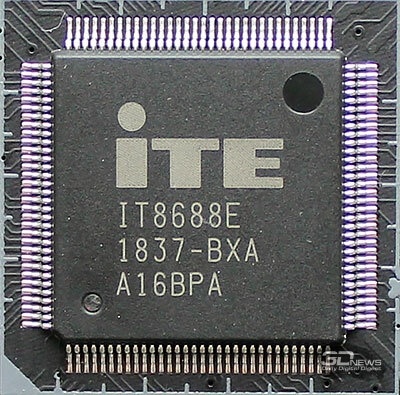

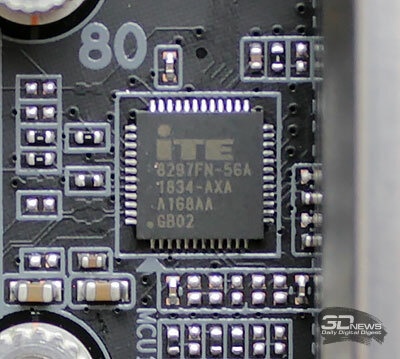

Далее у нас на очереди россыпь контроллеров iTE. Функции Multi I/O и мониторинга отданы на откуп контроллерам IT8688E и IT8951E.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

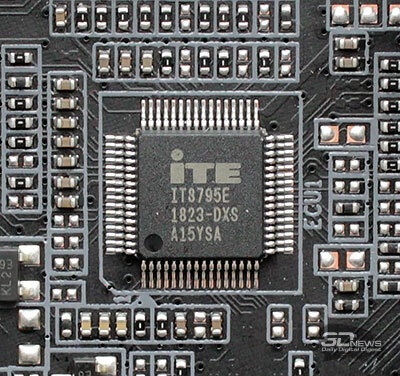

Реализация фирменной технологии Q-Flash Plus (обновление BIOS без процессора и оперативной памяти) – контроллеру IT8795E.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

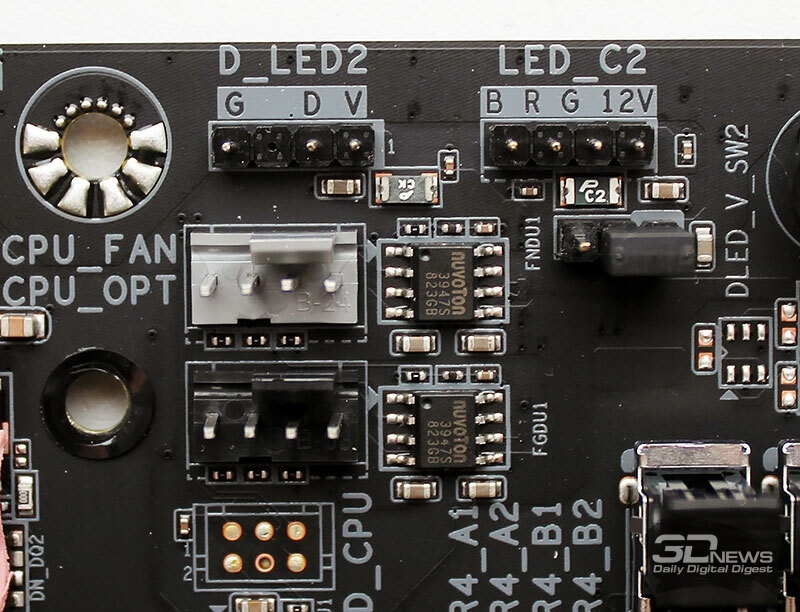

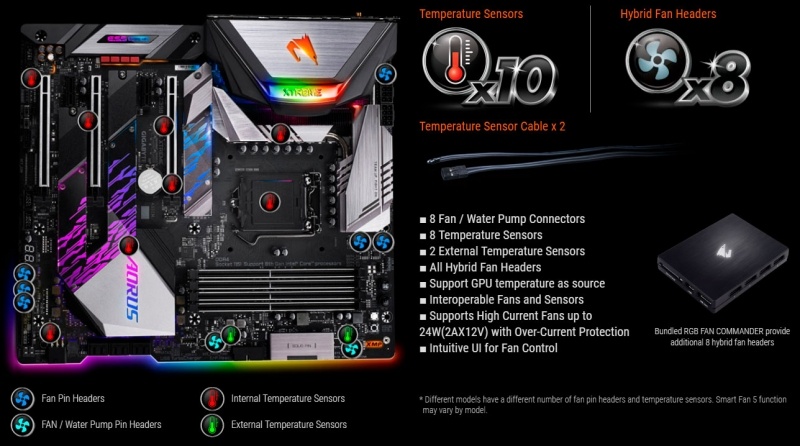

Если возможности мониторинга и управления вентиляторами платы Gigabyte Z390 AORUS Master мы называли безграничными, то у Gigabyte AORUS Z390 Xtreme их впору назвать вселенскими (ну или ещё какими-то подобными эпитетами). Дело в том, что на самой плате размещено 8 коннекторов для вентиляторов с поддержкой ШИМ-управления (включая два мощных) и 10 температурных сенсоров, включая два коннектора для внешних кабелей с термодатчиками.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Уже неплохо, не правда ли? Но Hi-End на то и Hi-End, чтобы впечатлять возможностями, поэтому в Gigabyte укомплектовали плату внешней панелью GC-OC Touch, к которой можно подключить ещё шесть вентиляторов.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

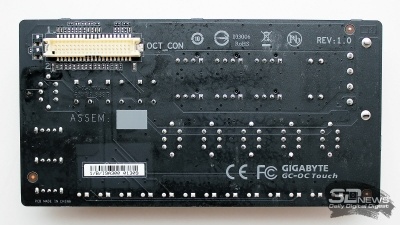

Причём эта небольшая плата является ещё и интересным оверклокерским инструментом, с помощью которой можно изменять BCLK, множитель процессора, сбрасывать и очищать BIOS, измерять массу различных напряжений и прочее. Единственное неудобство – кабель для подключения этой панели к плате коротковат — его удобно использовать только на открытых тестовых стендах.

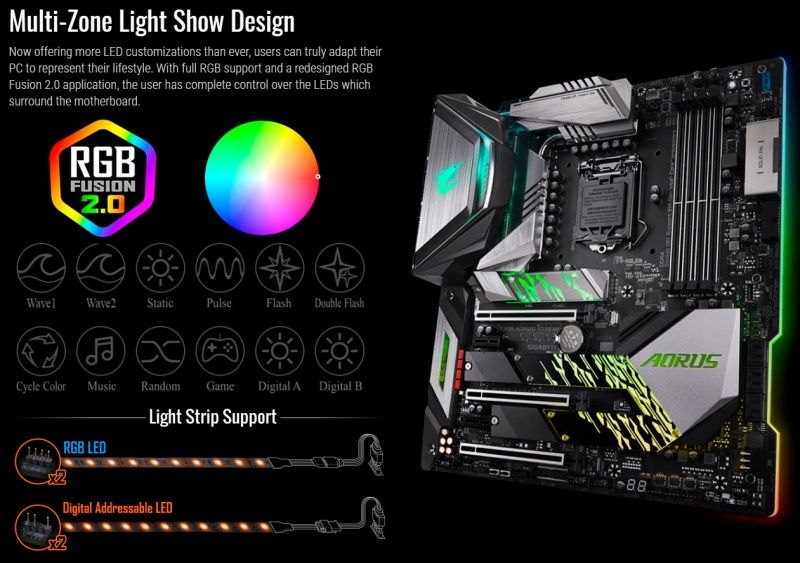

За управление подсветкой RGB Fusion на плате отвечает ещё один контроллер iTE – 8297FN-56A.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

В целом на текстолите платы подсвечиваются практически все зоны, а также задняя панель с разъёмами. Регулировка цвета подсветки и режимов её работы доступна как через BIOS, так и через приложение Gigabyte RGB Fusion.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Для адресуемых RGB-лент на плате предусмотрены два разъёма и ещё два без адресации.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Также в состав Gigabyte AORUS Z390 Xtreme входит комплекс RGB Fan Commander, состоящий из отдельного контроллера и набора кабелей.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

К нему можно подключить ещё восемь вентиляторов/RGB-лент/RGB-адресуемых лент и два кабеля с термодатчиками. Правда, в этом случае уже потребуется отдельное питание SATA-типа.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

С материнской платой он соединяется кабелем USB 2.0, а управляется через Gigabyte RGB Fusion.

Из особенностей коннекторов на нижней кромке текстолита платы выделим коннектор OCT_CON для соединения платы с панелью GC-OC Touch и индикатор POST-кодов.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Там же видны два переключателя BIOS, а дополнительные кнопки управления платой можно найти в правом верхнем углу рядом с фиксаторами модулей памяти. Среди них кнопки включения и автоматического разгона, а также кнопки сброса и очистки CMOS.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Системе охлаждения Gigabyte AORUS Z390 Xtreme разработчиками было уделено особое внимание. Для охлаждения цепей VRM предусмотрены массивные алюминиевые радиаторы с рёбрами, соединённые тепловыми трубками.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Всего в таком радиаторе используются три шестимиллиметровых тепловых трубки, причём одна из них перекачивает тепловой поток с лицевой стороны платы на обратную, поэтому металлическая пластина в этом случае является дополнительным теплорассеивателем.

Новая статья: Обзор и тест материнской платы Gigabyte AORUS Z390 Xtreme: Hi-End, как он есть

Что интересно, пластина эта имеет фирменное нано-карбоновое покрытие, повышающее её эффективность охлаждения на 10%.

Вот такая вот получилась у Gigabyte флагманская плата с аппаратной точки зрения. Конечно же, все её тонкости и детали описать в принципе невозможно, слишком уж их много, но большинству из них мы уделили должное внимание в данном разделе статьи. Теперь познакомимся с BIOS материнской платы.

Источник

Источник

* - обязательные к заполнению поля
