Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Выход новых HEDT-процессоров Intel с ядром Cascade Lake-X и кардинальным снижением цены запустил масштабное обновление материнских плат с разъёмом LGA2066. Нет, конечно же, старые (или, правильнее сказать, «существующие») платы успешно работают с новыми процессорами Intel Core i9-10xxx, для которых достаточно обновить BIOS. Однако вследствие заметно возросшего уровня энергопотребления (не заявленного в спецификациях, а реального) к таким платам теперь предъявляются повышенные требования по питанию и обеспечению охлаждения. Да и сами производители плат не прочь немного заработать на обновлённых моделях, которые нередко наделяются новыми возможностями.

В числе первых одну из таких моделей представила компания MSI, без стеснения назвав её Creator X299. Она во многом перекликается с ранее выпускаемой платой MEG Creator X299, которая имеет явную геймерскую ориентацию и стоит заметно дороже. В свою очередь, Creator X299 предназначена для высокопроизводительных рабочих станций, комплектуется картами расширения Thunderbolt M3 и M.2 Xpander-Aero. Давайте разберём новинку детально.

⇡#Технические характеристики и стоимость

Поддерживаемые процессоры Процессоры Intel Core X в исполнении LGA2066 (10000/9000/78xx);
поддержка технологии Turbo Boost Max 3.0
Чипсет Intel X299 Express
Подсистема памяти 8 × DIMM DDR4 небуферизованной памяти объёмом до 256 Гбайт;
четырёхканальный режим работы памяти;
поддержка модулей с частотой 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3800(O.C.)/
3733(O.C.)/3666(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/
3000(O.C.)/2933/2800/2666/2400/2133 МГц;
поддержка Intel XMP (Extreme Memory Profile)
Графический интерфейс Отсутствует
Разъёмы для плат расширения 4 слота PCI Express x16 3.0, режимы работы x8/x8/x16/x8 и x16/x0/x16/x8 с процессором с 48 линиями PCI-E; x8/x8/x16/x8 и x16/x0/x16/x8 с процессором с 44 линиями PCI-E; x8/x8/x8/x0 и x16/x0/x8/x0 с процессором с 28 линиями PCI-E
Масштабируемость видеоподсистемы NVIDIA 4-way SLI Technology;
AMD 4-way CrossFireX Technology
Интерфейсы накопителей Чипсет Intel X 299 Express :
– 8 × SATA 3, пропускная способность до 6 Гбит/с;
– поддержка RAID 0, 1, 5 и 10, Intel Rapid Start, Intel Smart Connect Technology и Intel Smart Response, NCQ, AHCI и Hot Plug;
– 1 × M.2, пропускная способность до 32 Гбит/с (поддерживает SATA- и PCI Express-накопители длиной от 42 до 110 мм);
– поддержка технологии Intel Optane Memory.
– 1 × U.2, поддержка PCIe 3.0 x4 NVMe storage.
Процессор Intel Core i 9:
– 2 × M.2, пропускная способность каждого до 32 Гбит/с (оба поддерживают только PCI Express-накопители длиной от 42 до 110 мм)
Сетевые
интерфейсы
2 гигабитных сетевых контроллера: Intel I219-V (10/100/1000 Мбит) и Aquantia AQC107 (10 Гбит);
беспроводной контроллер Intel Wi-Fi 6 AX200 802.11 a/b/g/n/ac/ax: диапазон частот 2,4 и 5 ГГц, поддержка Bluetooth 5, беспроводного стандарта связи 11ac (160-МГц диапазон, пропускная способность до 2,4 Гбит/с)
Аудиоподсистема Экранированный 7.1-канальный HD-аудиокодек Realtek ALC1220;
звуковые аудиоконденсаторы Chemicon (9 шт.);
поддержка технологии Nahimic 3;
левый и правый каналы разведены в разных слоях текстолита;
изолированная от PCB звуковая карта
Интерфейс USB Чипсет Intel X 299 Express:
– 6 портов USB 2.0 (2 на задней панели, 4 подключаются к разъёмам на системной плате);
– 4 порта USB 3.2 Gen1 (подключаются к разъёмам на системной плате).
Контроллер ASMedia ASM3242:
– 1 порт USB 3.2 Gen2x2 20G (Type-C на задней панели).
Контроллер ASMedia ASM3142:
– 1 порт USB 3.2 Gen2 (Type-C, подключается к разъёму на системной плате).
Контроллер ASMedia ASM1074:
– 7 портов USB 3.2 Gen1 (все на задней панели)
Разъёмы и кнопки на задней панели Кнопки Clear CMOS и Flash BIOS;
два позолоченных коннектора для антенн беспроводного модуля связи (2T2R);
порт PS/2 и два порта USB 2.0;
4 порта USB 3.2 Gen1 (Type-A);
порт USB 3.2 Gen2x2 20G (Type-C), порт USB 3.2 Gen1 (Type-A) и LAN-розетка RJ-45;
2 порта USB 3.2 Gen1 (Type-A) и LAN-розетка RJ-45;
оптический выход S/PDIF-интерфейса;
5 3,5-мм позолоченных аудиоразъёмов
Внутренние разъёмы на текстолите 24-контактный разъём питания ATX;
3 × 8-контактных разъёма питания ATX 12 В;
4-контактный разъём питания ATX 12 В;
8 × портов SATA 3;
3 × M.2-порта;
порт U.2;
2 разъёма USB 2.0 для подключения 4 портов;
2 разъёма USB 3.2 Gen1 для подключения 4 портов;
разъём USB 3.2 Gen2 для подключения порта Type-C;
4-pin разъём для вентилятора CPU;
4-pin разъём для помпы СЖО;
6 × 4-pin разъёмов для корпусных вентиляторов с поддержкой PWM;
коннектор Water Flow;
группа разъёмов для передней панели;
разъём TPM;
коннектор Chassis Intrusion;
2 коннектора для термодатчиков;
коннектор Thunderbolt;
коннектор Virtual RAID on CPU;
разъём аудио для передней панели
BIOS 2 × 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
совместимость с ACPI 6.1;
поддержка SM BIOS 2.8
Контроллер I/O Nuvoton NCT6797D-M
Форм-фактор, габариты (мм) E-ATX, 305 × 272
Поддержка операционной системы Windows 10 x64
Гарантия производителя, лет 3
Минимальная розничная стоимость, 36 000

⇡#Упаковка и комплектация

MSI Creator X299 поставляется в ослепительно-белой коробке вертикальной ориентации. Сверху у коробки есть пластиковая ручка, которая приходится как нельзя кстати, поскольку модель довольно тяжёлая.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Обратная сторона упаковки не перегружена информацией, но всё необходимое на ней есть, включая перечень интерфейсов.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

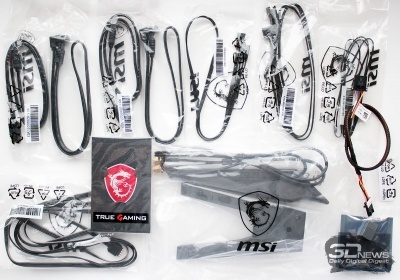

Комплектация очень богатая и вполне соответствует статусу продукта. В дополнительной коробке, разделённой на отсеки, содержатся многочисленные кабели, антенна беспроводного модуля связи 2T2R WLAN и флеш-накопитель с драйверами и программным обеспечением. Дополняют этот набор подробная и краткая инструкции, наклейки для SATA-кабелей, а также различные бонусные купоны.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

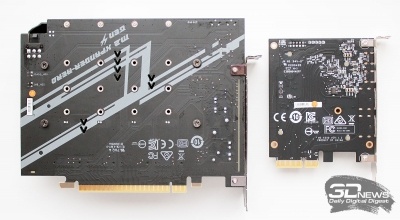

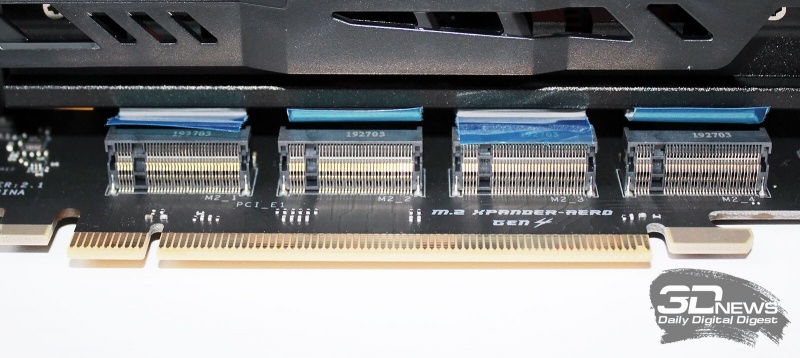

Но это ещё не всё. Главным отличием MSI Creator X299 от других моделей плат на чипсете Intel X299 Express являются сразу две карты расширения в комплекте. Первая – плата M.2 Xpander-Aero, внешне напоминающая видеокарту начального уровня. В неё можно установить сразу четыре накопителя формата M.2 длиной до 110 мм, задействовав для них только один разъём PCI Express x16. Очевидно, что накопители в такой плате будут отлично охлаждаться, а поддержка PCIe 4.0 x16 может пригодиться на будущее.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Вторая карта расширения – Thunderbolt M3 (PCIe 3.0 x4) с поддержкой одноимённого высокоскоростного интерфейса. Она оснащена двумя портами USB 3.1 Gen2 и двумя видеовыходами DisplayPort 1.4.

Материнская плата выпускается в Китае и обеспечивается трёхлетней гарантией. Её стоимость в российских магазинах стартует с отметки 36 тысяч рублей – вполне типичная цена для материнских плат такого уровня.

⇡#Дизайн и особенности

Дизайн у MSI Creator X299 можно назвать спокойным. На плате нет ярких вставок и каких-то сильно выделяющихся компонентов. Вся она выполнена в тёмной гамме, включая радиаторы и кожухи, что и верно, ведь продукт не геймерский или молодёжный, а профессионального уровня с соответствующей ему стоимостью.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

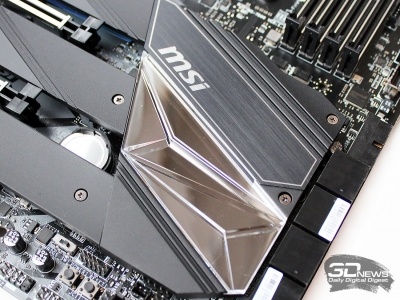

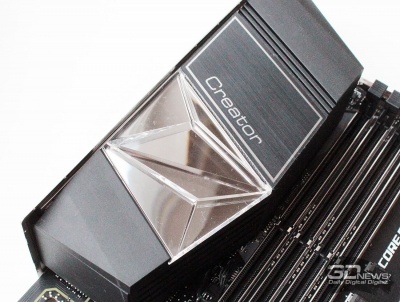

И всё же на текстолите нашлись два места для того, чтобы слегка разбавить нарочитую серьёзность дизайна платы: вставки из зеркального пластика сделаны на кожухе интерфейсной панели и радиаторе чипсета.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Обе эти зоны платы оснащены светодиодной подсветкой. Добавим, что MSI Creator X299 выполнена в форм-факторе E-ATX и имеет размеры 305 × 272 мм.

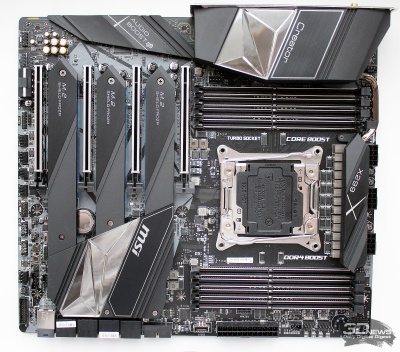

Традиционно перед детальным разбором всех компонентов платы приведём её схему из инструкции по эксплуатации.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Пластина интерфейсной панели привёрнута к кожуху материнской платы. И на ней буквально нет свободного места, так плотно размещены выходы и разъёмы. Впрочем, так и должно быть на материнской плате уровня MSI Creator X299.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

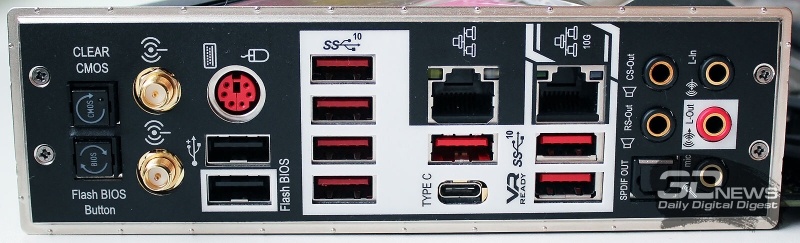

Итак, здесь выведены две кнопки прошивки BIOS и очистки CMOS, два позолоченных коннектора антенн модуля беспроводной связи, комбинированный PS/2-порт, десять различных USB-портов, две сетевых розетки RJ-45, оптический выход и пять позолоченных аудиоразъёмов.

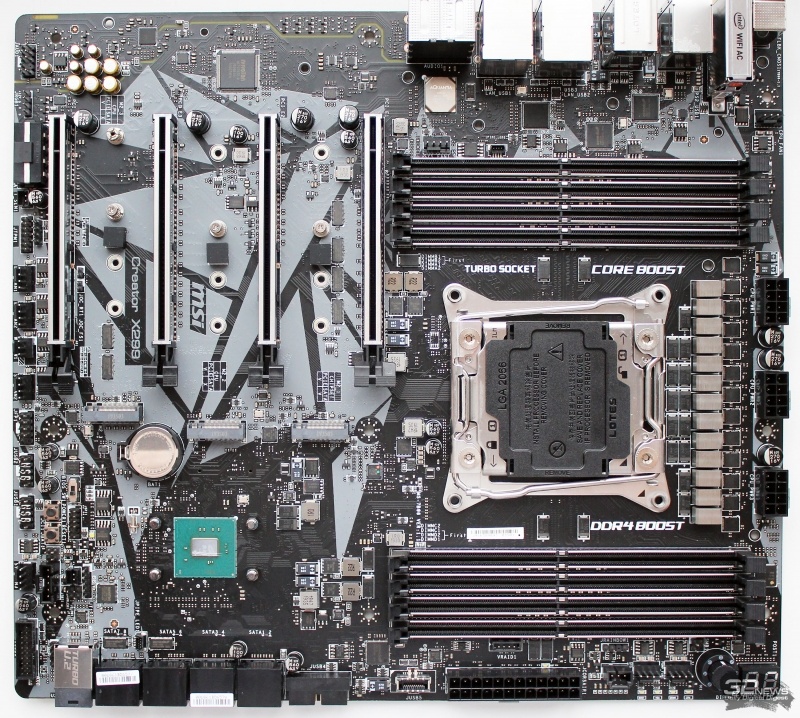

В плане разборки плата непростая, поскольку для крепления к ней радиаторов и кожухов задействовано около 30 разных винтов. В чистом виде MSI Creator X299 радует глаз идеальностью пайки и плотностью компоновки.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

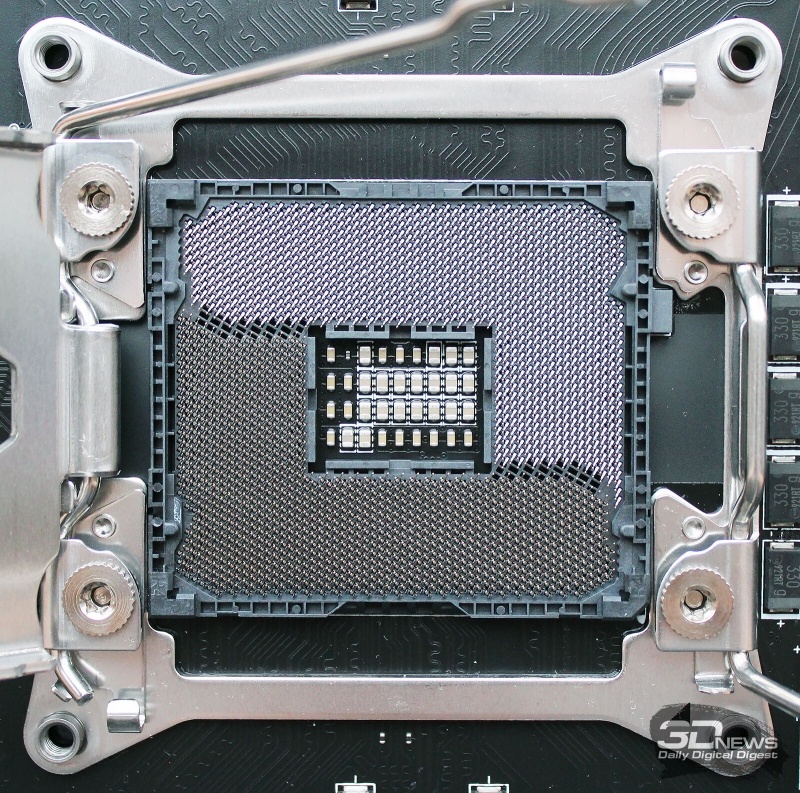

На плате установлен стандартный разъём LGA2066, выпущенный компанией Foxconn и совместимый с любыми процессорами Intel микроархитектуры Core, производимыми в данном конструктивном исполнении.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Поддерживаются любые процессоры Intel Sky Lake-X или Cascade Lake-X: от Core i7-7800 до грозы блоков питания Core i9-10980XE. С полным перечнем можно ознакомиться, пройдя по ссылке.

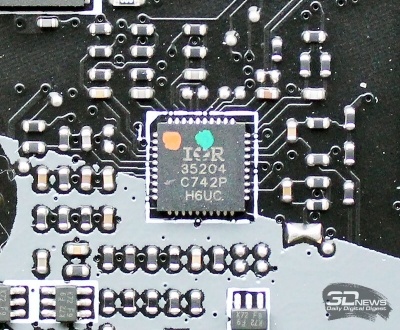

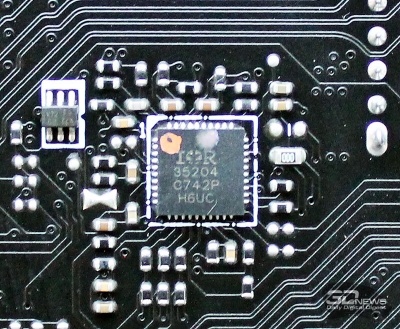

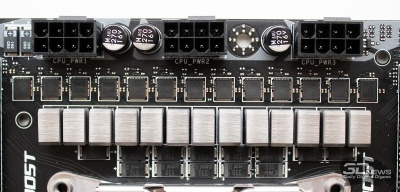

В системе питания процессора задействованы 13 фаз: двенадцать ISL99360 (90 А) отведены на ядро процессора и одна TDA21472 (70 А) OptiMOS Powerstage – для Uncore. Удвоителей на текстолите не обнаружено. В цепи используются титановые дроссели второго поколения с повышенной на 30% энергоэффективностью.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Над системой питания размещены аж три восьмиконтактных разъёма дополнительного питания, а слева – контроллер с маркировкой Nova-1 QL3 BN4, распознать который не удалось. Есть подозрение, что это один из перемаркированных контроллеров Infineon.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

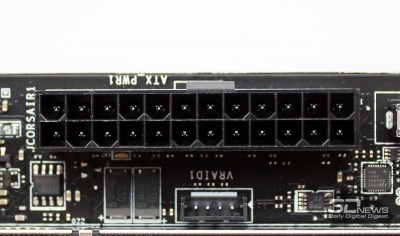

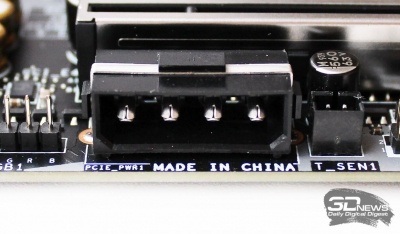

Кроме трёх восьмиконтактных разъёмов на плате распаян стандартный 24-контактный разъём и дополнительный разъём PATA-типа, который требуется подключать при установке в плату трёх или четырёх видеокарт.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

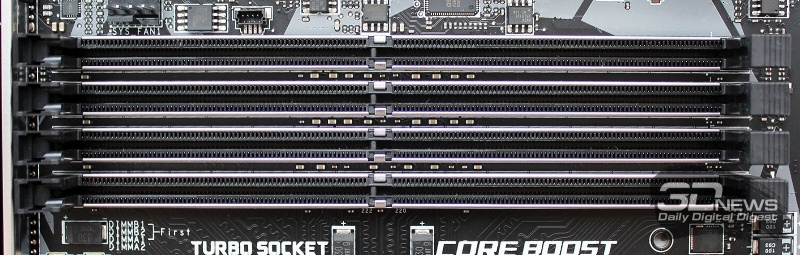

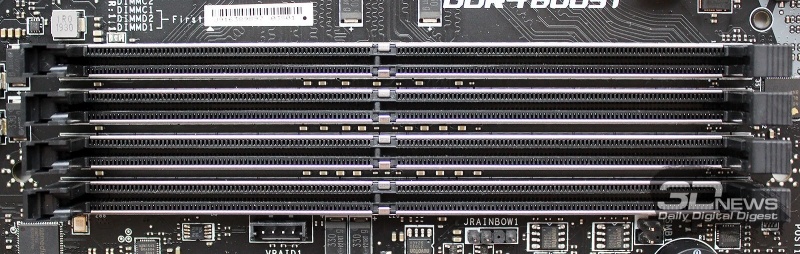

Все восемь слотов DIMM оперативной памяти стандарта DDR4 на MSI Creator X299 имеют металлизированную оболочку Steel Armor и дополнительные точки пайки на обратной стороне текстолита.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Суммарно на плату можно установить 256 Гбайт памяти в восьми модулях, а если говорить о максимальной частоте, то заявлена поддержка модулей с частотой 4266 МГц, что сейчас уже не является чем-то экстраординарным, но эффект на покупателей всё равно производит. Разумеется, есть поддержка XMP и обширный список официально квалифицированных для данной платы модулей.

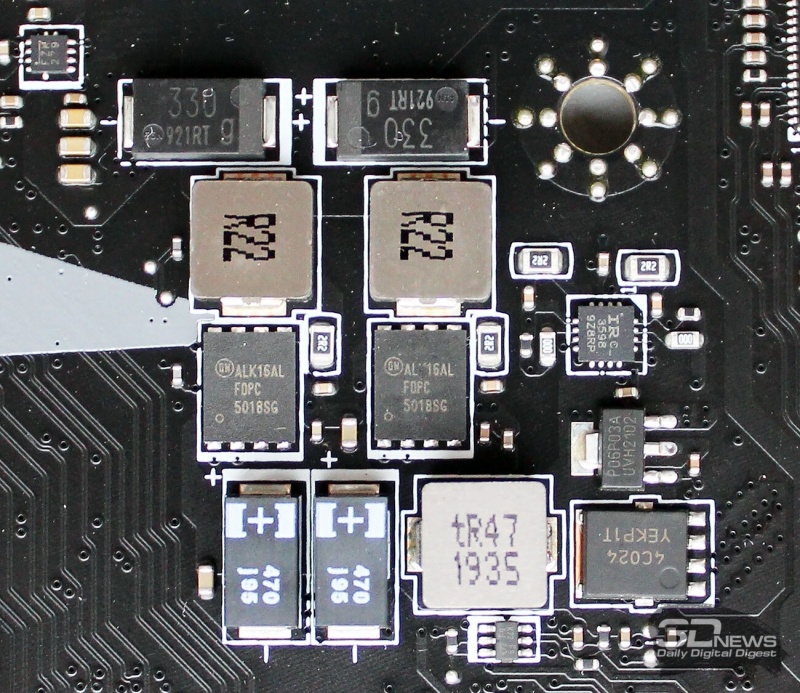

Для каждой четвёрки модулей используется двухканальная система питания и отдельный контроллер Infineon IR35204.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

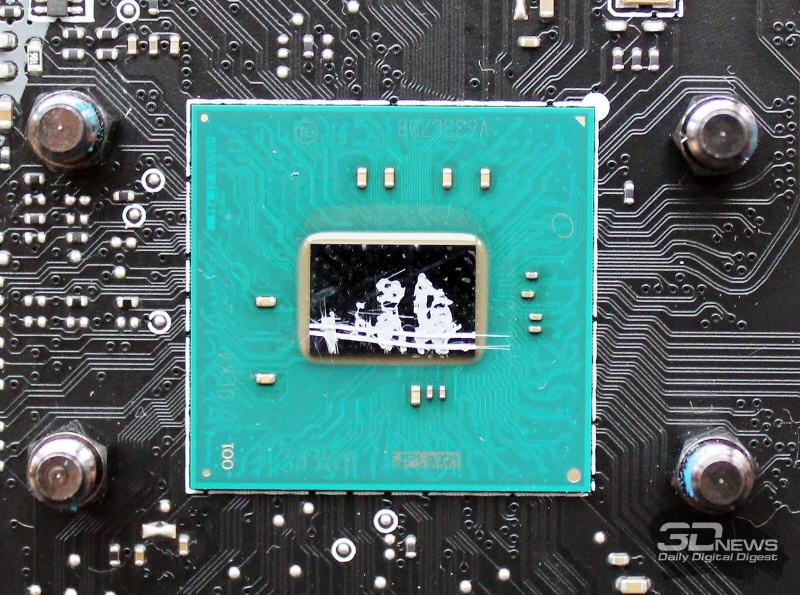

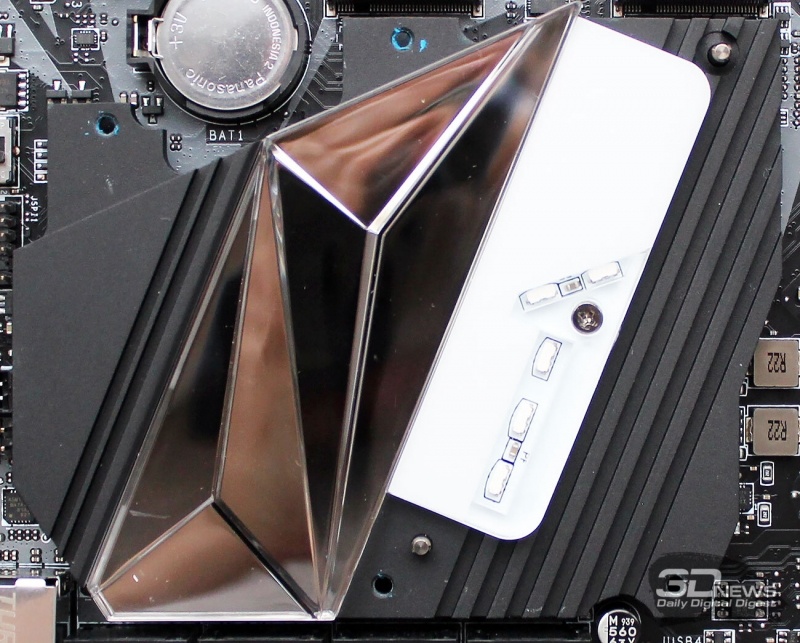

Чипсет Intel X299 Express (22 нм/6 Вт) контактирует с радиатором через тканевую термопрокладку с пропиткой, остатки которой можно увидеть на кристалле после снятия с него радиатора.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Это актуальный флагманский набор системной логики Intel, хотя и выпущен два с половиной года назад. Его рекомендованная стоимость составляет 74 доллара США, поэтому не удивительно, что цена приличной платы на данном чипсете редко когда бывает ниже 300 долларов США.

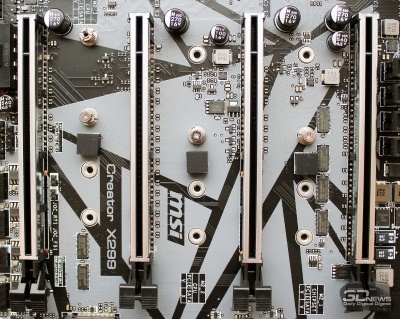

На MSI Creator X299 четыре полноразмерных слота PCI Express 3.0, облачённых в оболочку Steel Armor. При этом по пайке на обратной стороне текстолита легко определить, что только первый и третий могут работать в полноценных режимах x16, а удел второго и четвёртого – лишь х8.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

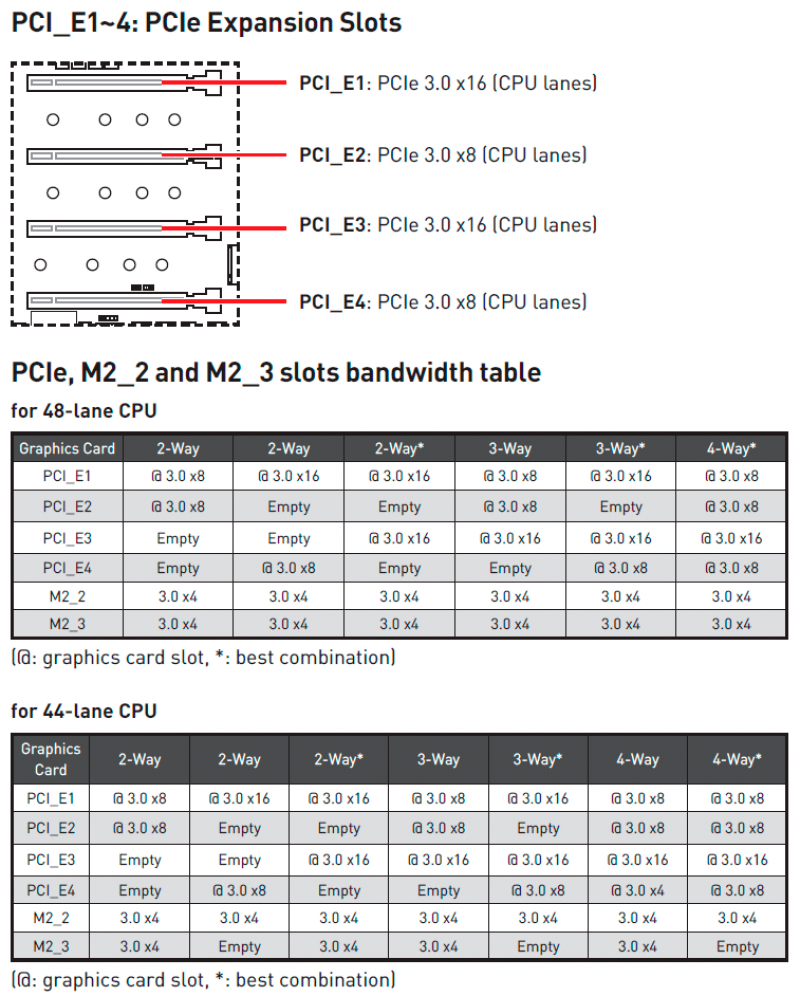

Это подтвердилось и спецификациями платы, а подробнее о режимах работы слотов PCI Express для разных моделей процессоров и накопителей в портах M.2 рассказывает следующая схема.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

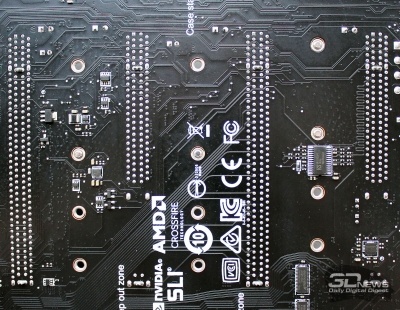

Всё вроде здорово (в особенности для процессоров с 48 линиями PCI Express), но если вы на плате MSI Creator X299 будете использовать габаритные системы охлаждения, то ближайший к процессорному разъёму слот будет перекрыт радиатором (проверено с суперкулерами Noctua и Phanteks).

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

При использовании одной видеокарты это ни на что не влияет, ведь её всегда можно установить в третий слот, а вот пару видеокарт на данной плате можно будет установить, только если на вашем процессоре водоблок, а не суперкулер.

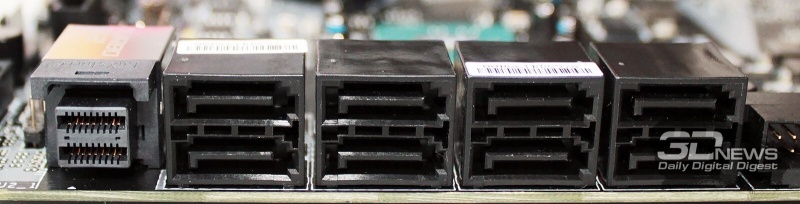

Идём далее. На плате сразу восемь чипсетных портов SATA 3, размещённых в горизонтальной ориентации, и один порт U.2 (PCIe 3.0 x4). Последний и ранее был мало востребован, а сейчас, в эпоху скоростных и регулярно дешевеющих SSD, вовсе утратил актуальность. Но в MSI, по всей видимости, решили, что у флагманской платы должны быть все существующие интерфейсы для накопителей.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

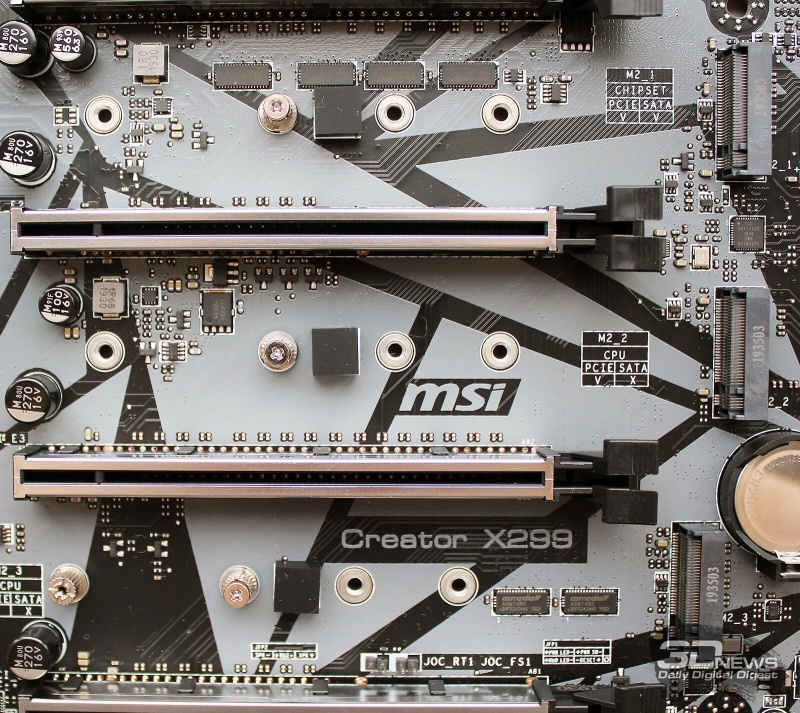

В дополнение к SATA на плате есть сразу три порта M.2 с пропускной способностью до 32 Гбит/с. Верхний подключён к чипсету и поддерживает как SATA-, так и и PCI Express-накопители длиной от 42 до 110 мм.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Средний и нижний подключены к процессору и поддерживают только PCI Express-накопители такой же длины. Над всеми портами установлены пластины-теплораспределители с термопрокладками.

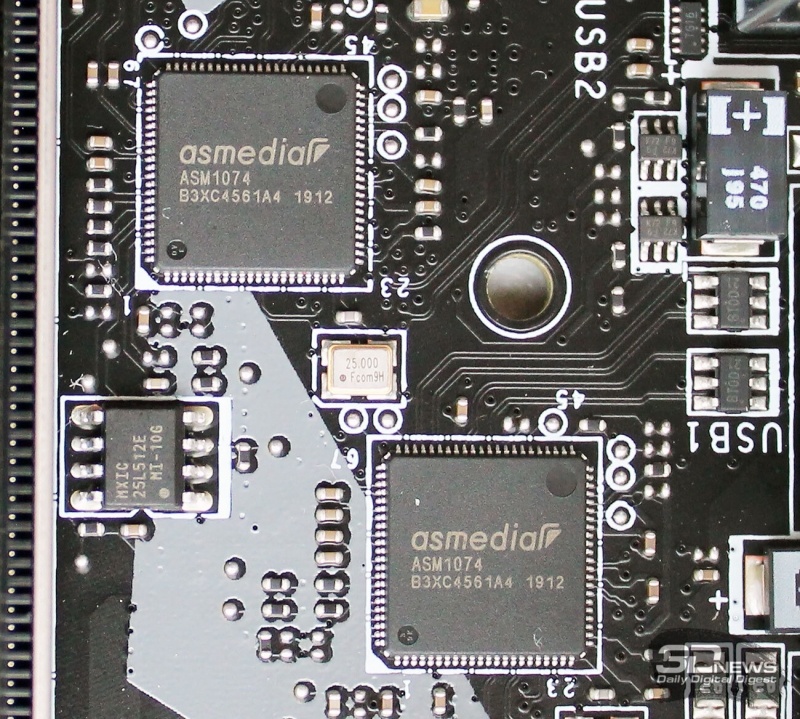

В общей сложности на MSI Creator X299 девятнадцать портов USB. На интерфейсную панель выведены 10 портов, в числе которых два чипсетных USB 2.0, семь USB 3.2 Gen1 (через ASMedia ASM1074) и один высокоскоростной USB 3.2 Gen2х2 Type-C, реализованный контроллером ASMedia ASM3242 и имеющий пропускную способность до 20 Гбит/с.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

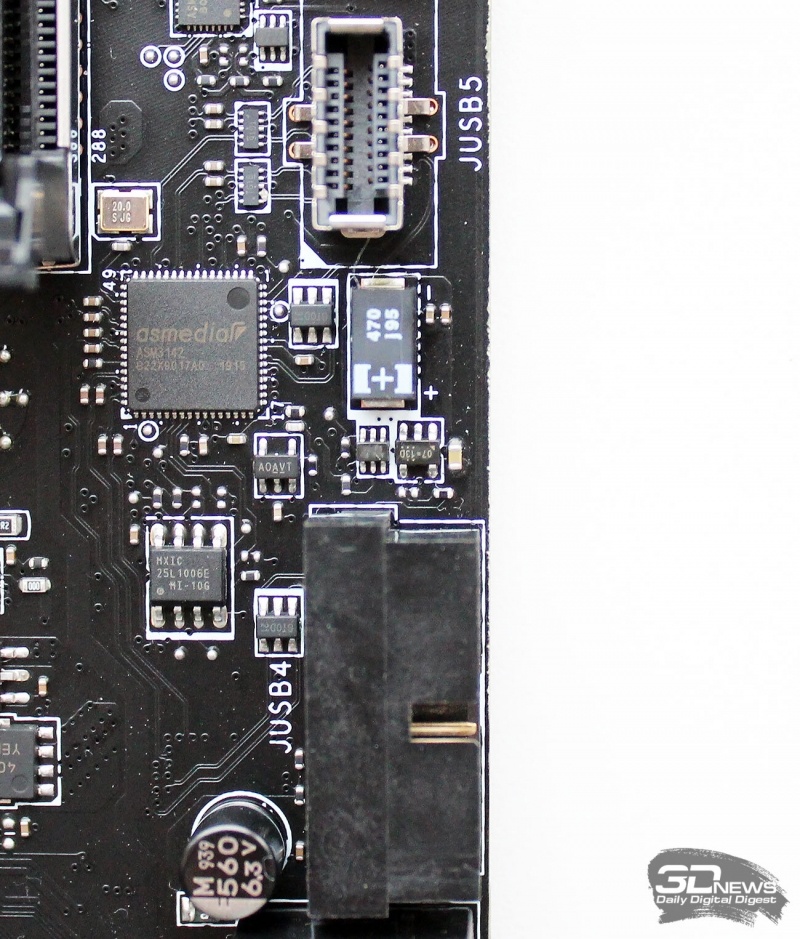

Внутренние порты представлены четырьмя чипсетными USB 2.0, четырьмя USB 3.2 Gen1 и одним USB 3.2 Gen2 Type-C (через ASMedia ASM3142) для передней панели корпуса системного блока.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

И не будем забывать про дополнительные порты на карте расширения Thunderbolt 3, о которой мы рассказывали выше.

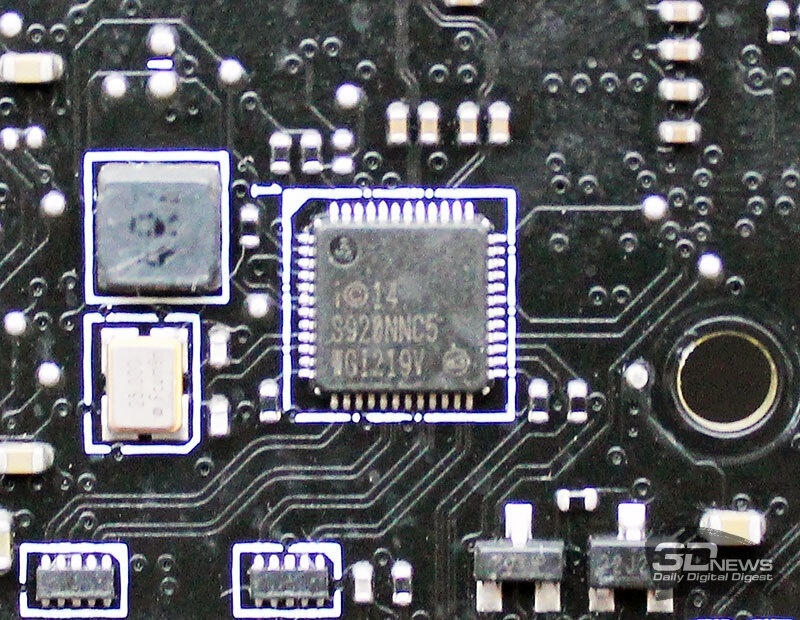

На плате два проводных сетевых контроллера. Первый реализован Intel I219-V c поддержкой технологии cFosSpeed.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Второй – высокоскоростной контроллер Aquantia AQC107 с пропускной способностью 10 Гбит/с.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

На MSI Creator X299 есть и беспроводной контроллер Intel Wi-Fi 6 AX200 с поддержкой 802.11a/b/g/n/ac/ax и Bluetooth 5, который может работать в частотных диапазонах 2,4 и 5 ГГц (160 МГц) с пропускной способностью до 2,4 Гбит/с и с поддержкой многопользовательского интерфейса MIMO (MU-MIMO).

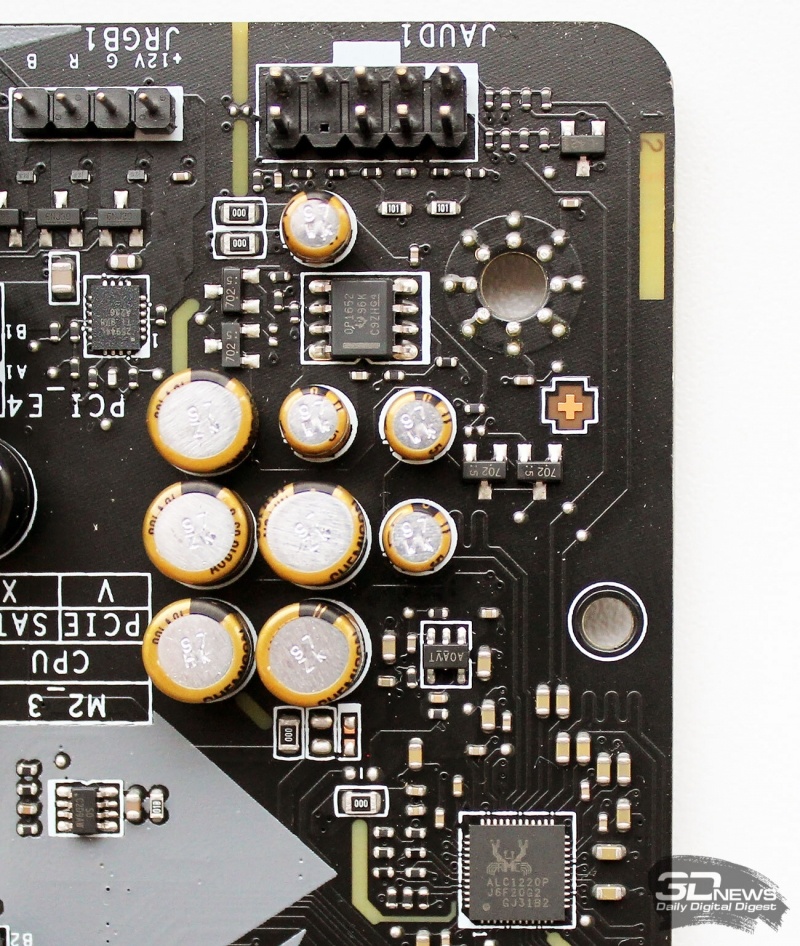

Основной микросхемой аудиотракта на плате является 7.1-канальный HD-кодек Realtek ALC1220P.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

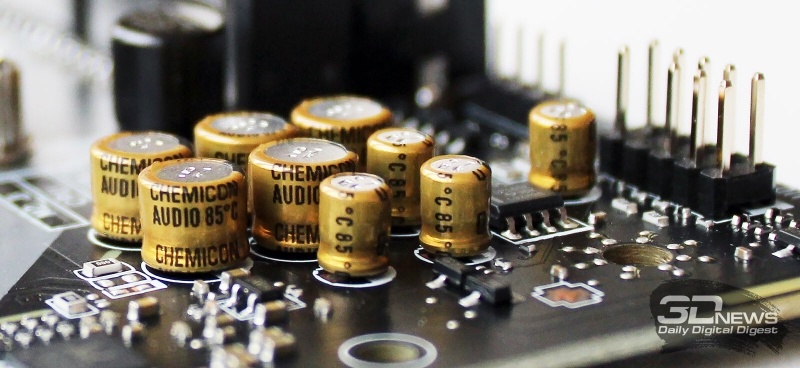

Рядом распаяны японские аудиоконденсаторы Chemicon и позолоченные иглы коннектора внутреннего разъёма аудио.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Из дополнительных оптимизаций звукового тракта выделим разведение левого и правого каналов в разных слоях текстолита и изоляцию всех аудиокомпонентов от остальных элементов на текстолите токонепроводящими полосками. Заявлена поддержка технологии пространственного звучания Nahimic 3.

За функции Super I/O и мониторинга на плате отвечает контроллер Nuvoton NCT6797D-M.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

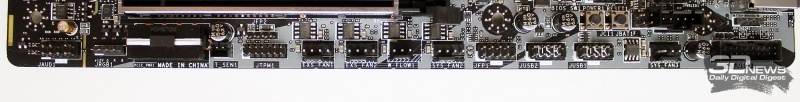

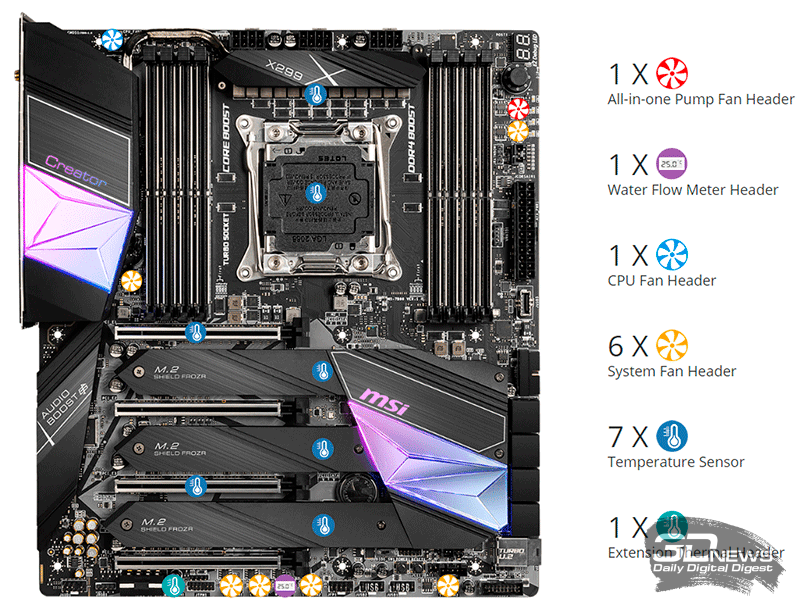

К плате можно подключить 8 вентиляторов с регулировкой напряжением или ШИМ. Каждый вентилятор настраивается индивидуально в BIOS или в приложении.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Кроме них, у MSI Creator X299 есть коннектор скорости потока жидкости в СЖО, семь внутренних температурных сенсоров и один коннектор для внешнего. Набор более чем достаточный для любых задач.

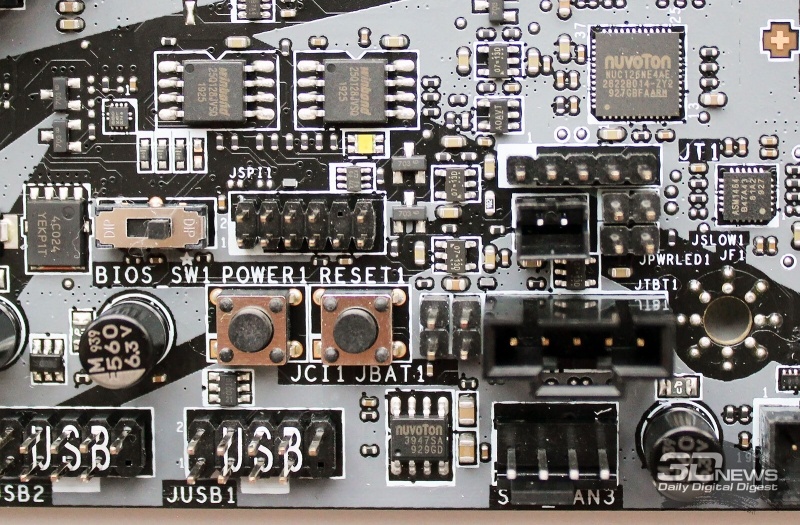

BIOS на плате двойной, с поддержкой технологии автоматического восстановления образа основной микросхемы из резервной. Кроме того, через отдельный порт USB 2.0 можно обновить BIOS платы без установки в неё процессора и оперативной памяти.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

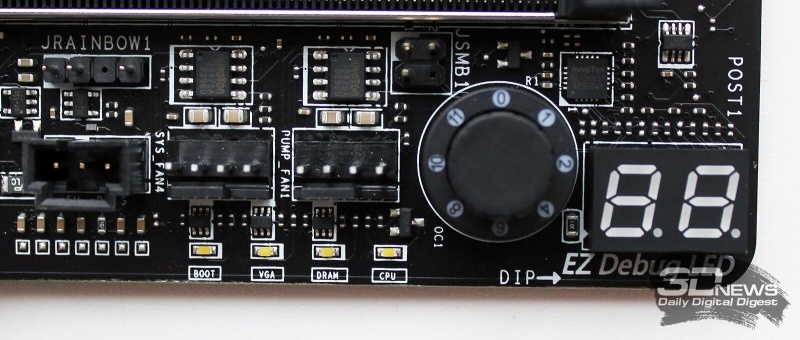

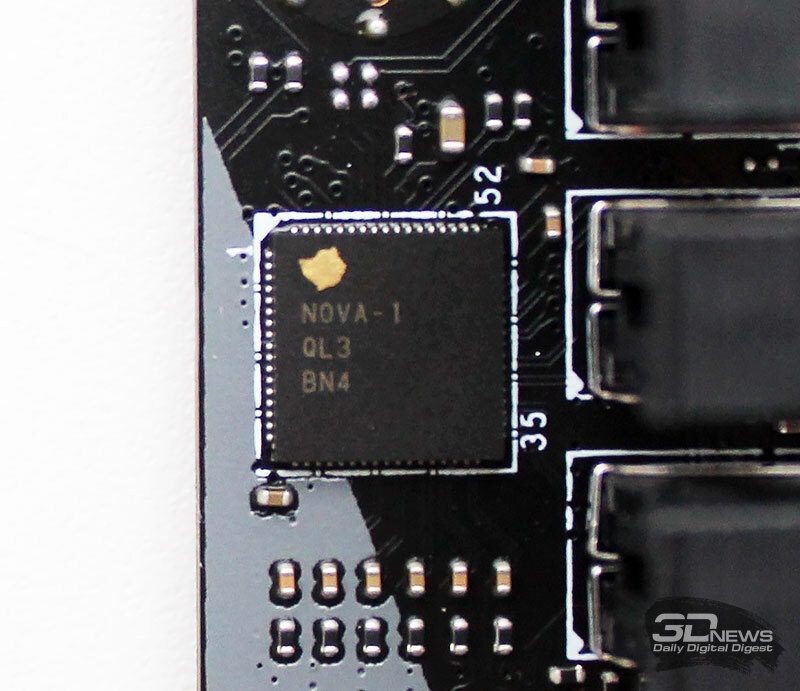

Несмотря на не оверклокерское позиционирование MSI Creator X299, на плате есть не только светодиоды загрузки Boot/VGA/DRAM/CPU, но и индикатор POST-кодов, а также переключатель режимов работы процессора OC GENIE 4 Knob.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

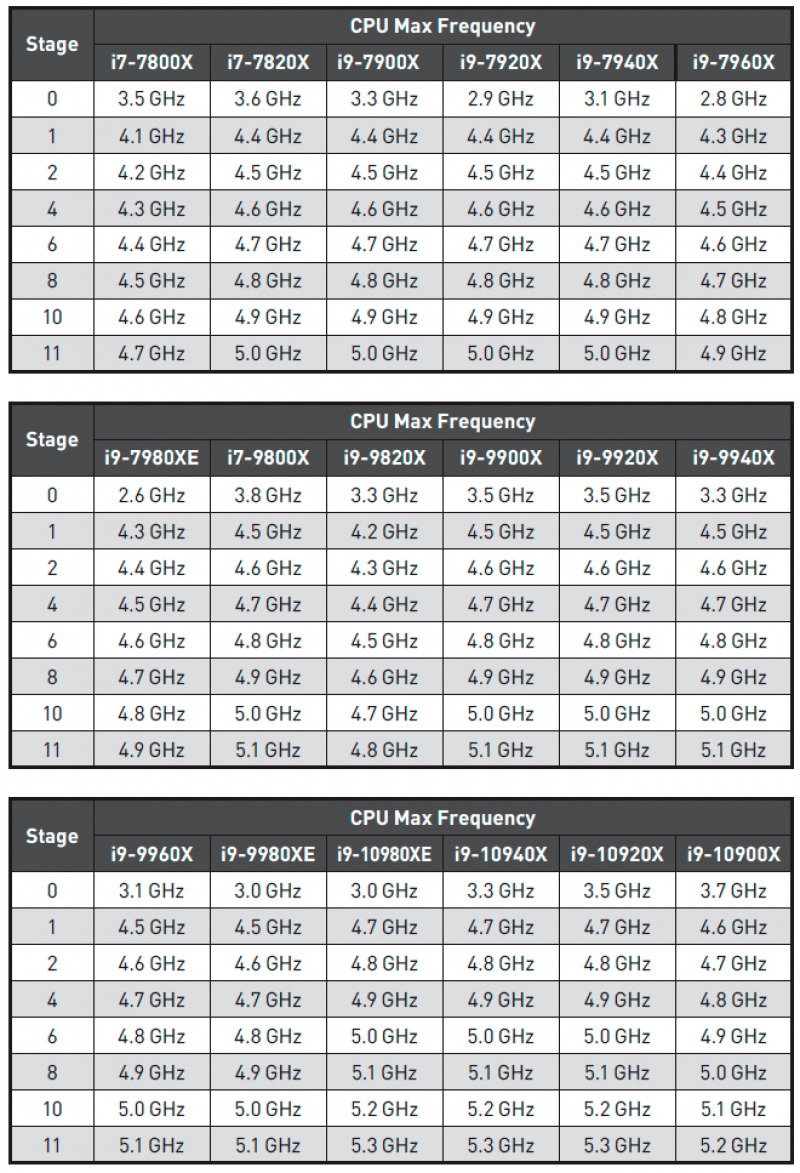

Он имеет одиннадцать положений, каждое из которых для определённой модели процессора устанавливает свою частоту. Соответствие переключателя и частот для каждой модели процессора приведено в таблице.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

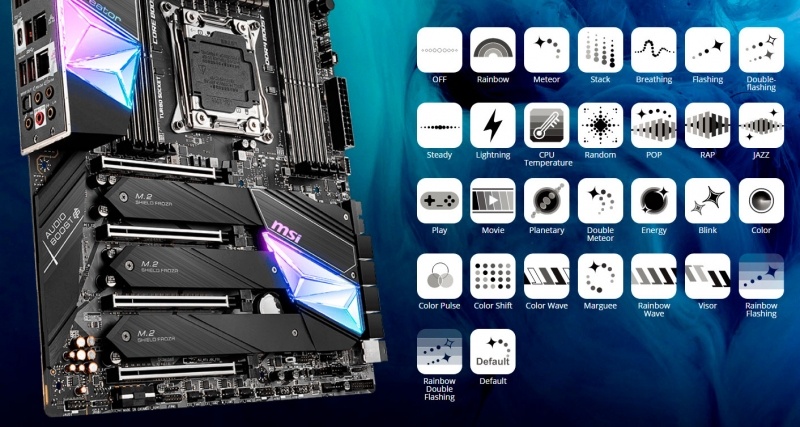

Подсветка на плате встроена в верхнюю часть кожуха интерфейсной панели и над радиатором чипсета. Кроме этого, есть три разъёма для подключения светодиодных лент, а управление системой подсветки Mystic Light Infinity возможно через одноимённое приложение, где доступны 26 различных режимов.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Подсветка действительно выглядит красиво и, что немаловажно, ненавязчиво. Два разъёма подсветки размещены на нижнем крае текстолита платы, где они соседствуют с разъёмами питания, USB 2.0 и коннекторами для вентиляторов.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

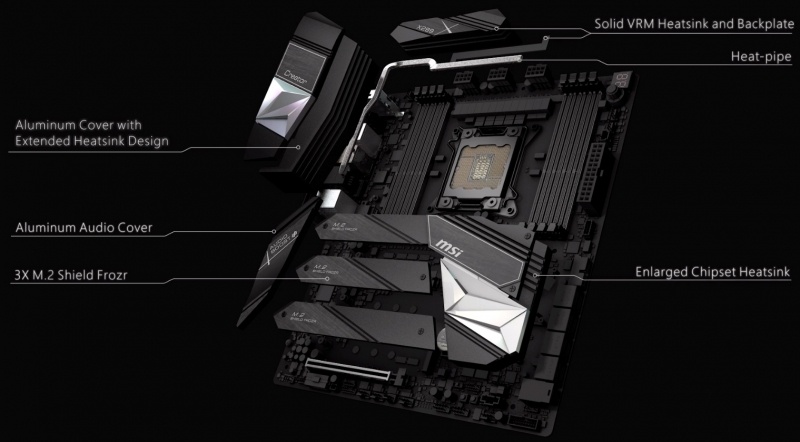

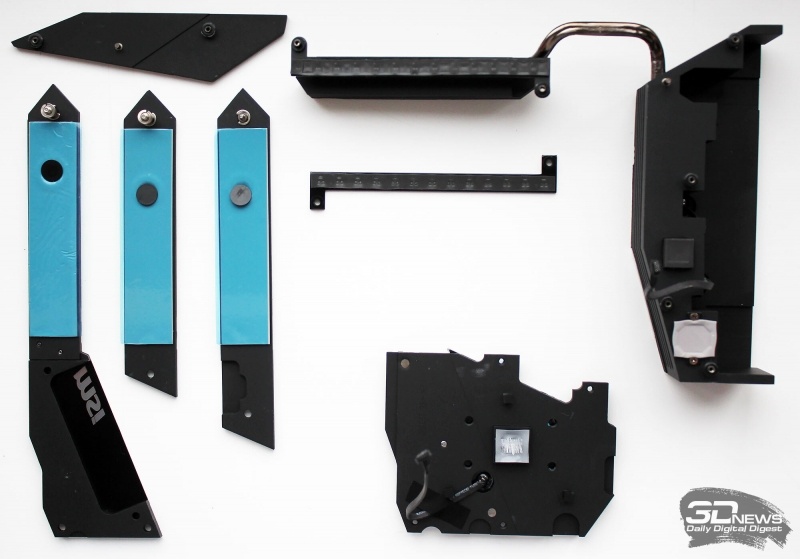

Система охлаждения платы не вызывает никаких нареканий. На чипсете размещён массивный радиатор, с которым соединяются три пластины-теплораспределителя накопителей M.2.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

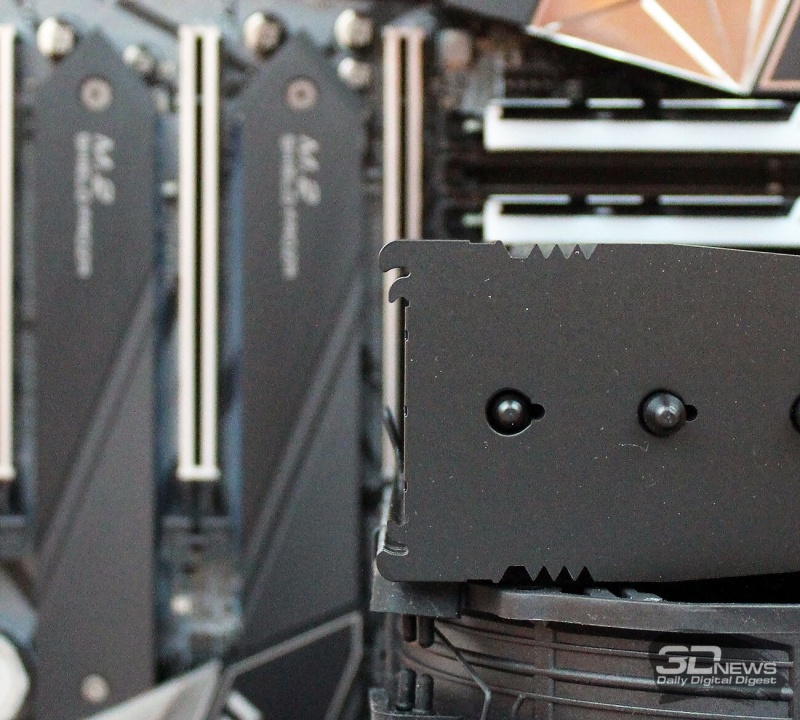

Радиатор цепи VRM питания процессора сравнительно компактный, но он соединён 6-мм тепловой трубкой с массивным радиатором, установленным за интерфейсной панелью.

Новая статья: Материнская плата MSI Creator X299: и создающим, и играющим, и разгоняющим

Радиатор имеет несколько рёбер и дополнительно охлаждается потоком воздуха от процессорного кулера. Он справляется со своей задачей на все 100%, так как температур выше 65 градусов на цепях VRM во время тестов мы не зафиксировали.
