Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

Благодаря внедрению микроархитектуры Zen 2 компания AMD в прошлом году смогла добиться существенного усиления своих позиций на процессорном рынке, о чём мы подробно говорили, когда подводили итоги года. Самыми впечатляющими новинками, вне всяких сомнений, стали 64-ядерные процессоры EPYC и Threadripper, у которых на сегодняшний день нет даже близких аналогов по вычислительной мощности. Однако и 64-ядерные серверные EPYC, и 64-ядерные Threadripper для рабочих станций далеки от массового пользователя как в силу высокой стоимости, так и из-за достаточно узкой сферы применения. Более того, официальные продажи 64-ядерного Threadripper 3990X пока даже не начинались – они, если всё пойдёт по плану, стартуют лишь неделей позже.

Но это вовсе не значит, что AMD покорила рынок высокопроизводительных процессоров исключительно бумажными анонсами. Под конец прошлого года компания выпустила Threadripper 3960X и 3970X – два HEDT-процессора третьего поколения, которые несложно купить, и которые на данный момент могут с полным правом считаться самыми мощными предложениями на рынке для рабочих станций. Ещё бы, обладая 24 и 32 вычислительными ядрами, они существенно превосходят по характеристикам старший процессор Intel для того же рыночного сегмента, Core i9-10980XE, который наделён только 18 ядрами.

Такой внушительный успех AMD основан на двух инновациях: переводе производства на передовую 7-нм технологию и внедрении чиплетной конструкции процессоров, позволяющей компоновать решения на базе нескольких полупроводниковых чипов. Раньше мы уже видели, как, используя эти приёмы, AMD смогла втиснуть в массовую платформу 12- и 16-ядерные процессоры, а теперь с их помощью компания выводит на новый уровень свою платформу HEDT.

Технически 32-ядерный и 64-поточный Threadripper 3970X и 24-ядерный и 48-поточный Threadripper 3960X не предлагают увеличенное количество ядер и потоков по сравнению с процессорами второго поколения Threadripper 2970WX и 2990WX. Однако это не мешает им быть принципиально лучше не только за счёт более новой версии микроархитектуры, но и благодаря более естественной топологии. В новом дизайне Castle Peak контроллер памяти и контроллер PCI Express 4.0 вынесены в отдельный чиплет, благодаря чему все процессорные ядра имеют равноправный доступ ко всей памяти и ко всем устройствам расширения. И именно это делает Threadripper 3970X и 3960X высокопроизводительными процессорами с широкой сферой применимости, на голову превосходящими предыдущие предложения компании, которые могли раскрыть свой потенциал лишь в отдельных задачах.

Кстати говоря, запланированный к выходу в ближайшее время Threadripper 3990X получит такую же топологию, как и его собратья, а это значит, что планка HEDT поднимется так высоко, как никогда ранее. Но сегодня мы пока будем говорить лишь о «более простых» процессорах Threadripper 3970X и 3960X, к которым прилагается обновлённая платформа TRX40. Даже несмотря на то, что в ближайшее время звание самых производительных процессоров десктопного применения у Threadripper 3970X и 3960X будет отобрано, они всё равно представляют огромный интерес для тех пользователей, которые профессионально работают над созданием цифрового контента. И именно этому аспекту будет уделено особое внимание в данном материале. Мы протестируем Threadripper 3970X и 3960X в приложениях, часто используемых на рабочих станциях, и посмотрим, насколько хорошо они смотрятся на фоне старших процессоров для массовых платформ, а также на фоне последней новинки Intel – 18-ядерного HEDT-процессора Core i9-10980XE.

⇡#Топология Ryzen Threadripper третьего поколения

Концептуально своим появлением процессоры Threadripper третьего поколения обязаны переносу в сегмент HEDT всех новых технологий AMD, которые компания планомерно внедряла в серверном и массовом сегменте в прошлом году. Ключевым моментом здесь выступает перевод производства основных составных частей для этих CPU на передовой технологический процесс TSMC с нормами 7 нм с одновременным внедрением микроархитектуры Zen 2. Именно за счёт этого новые Threadripper смогли как нарастить производительность, так и улучшить энергоэффективность, что в конечном итоге проявилось и в более высоких рабочих частотах, и в увеличении числа вычислительных ядер, и в росте объёма кеш-памяти.

Подобно Ryzen 3000, процессоры Threadripper третьего поколения основываются на стандартных восьмиядерных чиплетах CCD (Zen 2), вычислительные ядра в которых по сравнению с ядрами Zen и Zen+ предлагают на 15-18 % лучшую удельную производительность. Однако, в отличие от процессоров серии Ryzen, где максимальное количество вычислительных чиплетов ограничивалось двумя, в процессорах Threadripper 3970X и 3960X их устанавливается по четыре штуки, а в флагманском Threadripper 3990X – даже восемь. Именно за счёт этого Threadripper в два или даже в четыре раза превосходят флагманские процессоры Ryzen по количеству предлагаемых ядер и исполняемых потоков.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

Второе важное преимущество HEDT-процессоров по сравнению с массовыми собратьями заключается в использовании четырёхканальной, а не двухканальной памяти и в поддержке большего числа линий PCI Express. И здесь нас ждёт ещё одно принципиальное усовершенствование. В отличие от Threadripper прошлого поколения, которые собирались из полнофункциональных процессорных кристаллов Zeppelin, в 7-нм вычислительных чиплетах CCD теперь нет собственных контроллеров памяти и шины PCI Express. Все эти функции вынесены в отдельный 12-нм центральный чиплет ввода-вывода (IOD), к которому CCD-чиплеты подключены специализированной шиной Infinity Fabric. А это означает, что AMD в Threadripper третьего поколения совершила переход от распределённой к централизованной реализации контроллера памяти и контроллера PCI Express.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

Аналогичный подход имеет место и в Ryzen 3000, но в новых Threadripper применяется иной кристалл IOD, который обладает значительно более богатыми функциональными возможностями. Технически чиплет ввода-вывода в Threadripper аналогичен кристаллу IOD серверного предназначения из процессоров EPYC поколения Rome. Однако в HEDT-варианте этот чиплет урезан по возможностям: в составе Threadripper в нём активно два двухканальных контроллера DDR4 SDRAM и два контроллера PCI Express 4.0 на 32 линии каждый.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

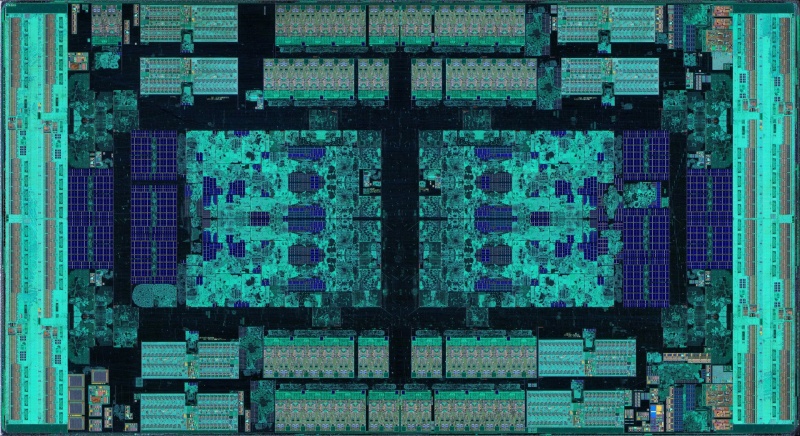

IOD-чиплет EPYC и Threadripper. Фото — Fritzchens Fritz

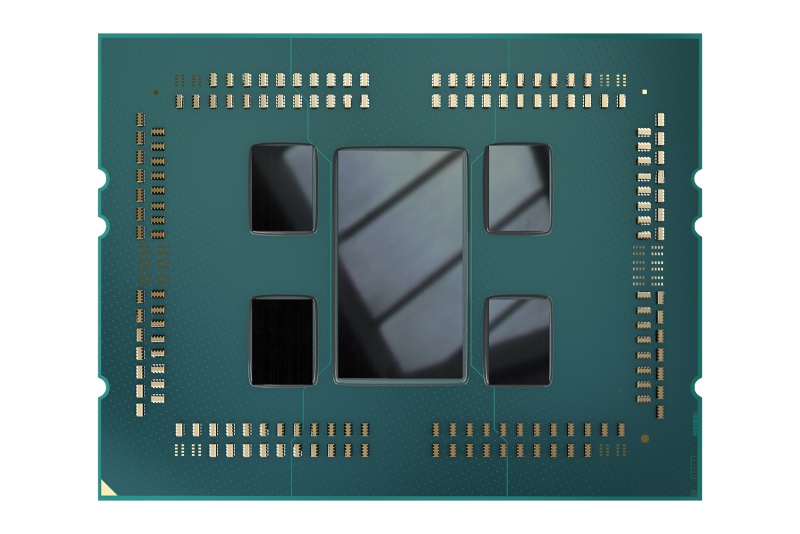

Таким образом, Threadripper 3970X и 3960X собираются из пяти полупроводниковых кристаллов: четырёх стандартных CCD-чиплетов Zen 2 и серверного чиплета IOD. В состав каждого восьмиядерного 7-нм чиплета CCD входит порядка 3,9 млрд транзисторов, в то время как центральный 12-нм чиплет IOD насчитывает 8,34 млрд транзисторов. Таким образом, общий транзисторный бюджет Threadripper 3970X и 3960X составляет почти 24 млрд транзисторов, которые в общей сложности занимают суммарную площадь порядка 712 мм2.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

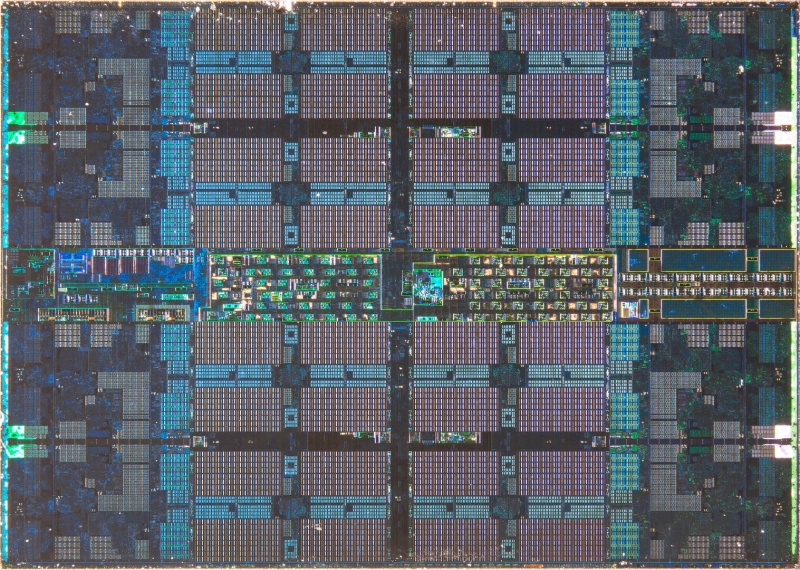

CCD-чиплет Zen2. Фото - Fritzchens Fritz

Применённая в Threadripper третьего поколения схема объединения составных частей в единое целое существенно отличается от того, как кристаллы Zeppelin формировали HEDT-процессоры компании AMD в прошлом. Дело в том, что вычислительные чиплеты теперь не имеют прямых соединяющих их линков, и всё взаимодействие происходит через центральный IOD-чиплет, к которому CCD-чиплеты подключены по шине Infinity Fabric. Впрочем, связи между вычислительными чиплетами больше не имеют такого значения, как раньше, поскольку контроллеры памяти и PCI Express переехали из процессорных кристаллов в центральный чиплет IOD, и обращения к памяти теперь не порождают трафик между ядрами.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

Иными словами, каждое из процессорных ядер в новых Threadripper имеет совершенно равноправный доступ ко всей памяти и любым внешним устройствам, что в конечном итоге делает задержки не просто предсказуемыми, а ещё и более низкими. В то время как процессоры Threadripper прошлого поколения фактически строились из нескольких NUMA-узлов, что вызывало заметные проблемы при их практическом использовании в творческом программном обеспечении, Threadripper третьего поколения стали похожи на обычные десктопные CPU, где время доступа к какой-то области памяти не зависит от её местонахождения по отношению к конкретному процессорному ядру.

Преимущества нового централизованного подхода особенно очевидны, если вспомнить, как были устроены 24- и 32-ядерные HDET-процессоры AMD до этого. Дело в том, что половина процессорных ядер в Threadripper 2970WX и 2990WX вообще не имела доступа к памяти. Два процессорных кристалла из четырёх, входившие в эти процессоры, были лишены собственных контроллеров памяти, и все их обращения к данным маршрутизировались через соседние кристаллы Zeppelin, вызывая как минимум полуторакратный рост задержек. В новых Threadripper 3970X и 3960X такое неравноправие искоренено, и это должно стать ещё одной причиной превосходства новых HEDT-процессоров AMD над предшественниками.

Чтобы проиллюстрировать логическую монолитность новых Threadripper, мы провели традиционное измерение латентностей при пересылке данных между различными ядрами процессора. (Измерения выполнены для 32-ядерного Threadripper 3970X на частоте 4,0 ГГц с шиной Infinity Fabric, работающей на частоте 1800 МГц).

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

Результаты этого эксперимента показывают, что скорость межъядерного взаимодействия в Threadripper третьего поколения примерно одинакова как для ядер, находящихся в одном кристалле, так и для ядер из различных CCD-чиплетов. Более низкую латентность при межъядерном взаимодействии можно увидеть лишь для ядер внутри каждого четырёхъядерного CCX-комплекса, поскольку в таком случае обмен данными происходит через разделяемый L3-кеш, а не путём обращения к шине Infinity Fabric. Все же остальные ядра друг для друга находятся на примерно одинаковом «расстоянии», хотя при более пристальном взгляде можно заметить, что соседние CCD общаются между собой с немного меньшими задержками. Тем не менее, никакой кратной разницы в латентности и задержек до нескольких сотен наносекунд, как в прошлых Threadripper, больше нет, и это – огромное преимущество новой топологии, реализованной AMD в архитектуре Zen 2.

⇡#Threadripper 3970X и 3960X в подробностях

Хотя новые процессоры Threadripper 3970X и 3960X не увеличивают количество вычислительных ядер по сравнению с тем, что предлагали старшие модели Threadripper второго поколения, стоят они больше. В частности, 32-ядерный процессор Threadripper 3970X оценён в $1999, в то время как Threadripper 2990WX на старте стоил $1799, а Threadripper 3960X получил официальную цену $1399, что на $100 больше первоначальной цены Threadripper 2970WX. В результате вышло так, что стоимость одного ядра Zen 2 у современных HEDT-процессоров AMD установилась в районе $60, и это заметно превосходит удельную стоимость ядра старших представителей серии Ryzen 3000: там она находится на уровне $40.

Рассуждая о высокой стоимости HEDT-платформы AMD, нельзя забывать и о том, что Threadripper 3970X и 3960X требуют новых материнских плат на базе набора системной логики TRX40. Стоимость таких плат начинается с отметки в $400. Очевидно, что AMD вместе с партнёрами сочла возможным попросить потенциальных покупателей раскошелиться на более заметную сумму, поскольку новые Threadripper получились не просто очень мощными, но и универсальными, то есть подходящими для любой модели использования, где требуется высочайший уровень быстродействия.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

Именно подчёркивая универсальность, маркетинговый отдел AMD лишил новые модификации Threadripper окончания «WX» в модельных номерах. Теперь весь ряд HEDT-процессоров компании помечен одной литерой «X», которая у AMD указывает лишь на приоритет производительности над энергоэффективностью в характеристиках и не говорит о каком-то специальном предназначении CPU. В списке тех, кого компания видит в числе потенциальных пользователей Threadripper 3970X и 3960X, перечисляются 3D-моделлеры, разработчики ПО, видеомонтажёры и прочие профессионалы в различных отраслях, готовые тратить на высокопроизводительное оборудование значительные средства.

Помимо Threadripper 3970X и 3960X, платформа TRX40, в которой используется процессорный разъём Socket sTRX4, сможет принять также и 64-ядерную модель Threadripper 3990X – она появится на рынке в ближайшее время. Таким образом, полный модельный ряд свежих HEDT-процессоров AMD выглядит следующим образом:

Ядра/ потоки Частота, ГГц L3-кеш, Мбайт Память Линии PCIe TDP, Вт Цена
Threadripper 3990X 64/128 2,9-4,3 256 4 x DDR4-3200 64 280 $3999
Threadripper 3970X 32/64 3,7-4,5 128 4 x DDR4-3200 64 280 $1999
Threadripper 3960X 24/48 3,8-4,5 128 4 x DDR4-3200 64 280 $1399

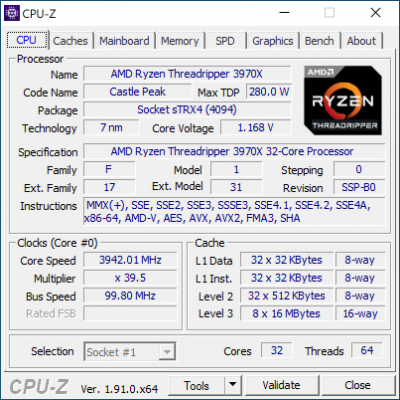

Пока мы оставим Threadripper 3990X в стороне, потому что на подробную информацию о нём распространяется информационное эмбарго. Старшей же из рассматриваемых сегодня моделей Threadripper будет 3970X: это 32 ядерный процессор с поддержкой технологии SMT, общим объёмом кеша 144 Мбайт (из них 128 Мбайт – кеш третьего уровня), базовой частотой 3,7 ГГц и возможностью автоматического разгона до 4,5 ГГц в турборежиме. Младший процессор, Threadripper 3960X, имеет сокращённое до 24 количество ядер, но в остальном он не уступает 32-ядерному собрату. Более того, его базовая частота увеличена до 3,8 ГГц.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

Если сравнить Threadripper 3970X и 3960X с предшествующими им процессорами с аналогичным количеством ядер, то становится понятно, что на этот раз речь идёт о предложении совершенно иного класса. В новых Threadripper используется микроархитектура Zen 2, превосходящая Zen+ по показателю IPC (числу исполняемых за такт инструкций) примерно на 15 %. И это – не единственное их преимущество. Расширение рамок TDP на 30 Вт вместе с переходом на 7-нм техпроцесс позволили примерно на 20 % подтянуть тактовые частоты. Кроме того, дополнительный прирост производительности обеспечивает также удвоение объёма L3-кеша и переход на централизованный контроллер памяти. В сумме эти факторы делают Threadripper 3970X и 3960X процессорами, у которых никогда не было и нет даже близких аналогов.

И кстати, это ещё далеко не всё. Threadripper третьего поколения поддерживают по 64 линии PCI Express, из которых в распоряжение пользователя предоставляется 56 линий, а оставшиеся 8 линий предназначены для сопряжения CPU с чипсетом. Причём речь тут идёт о линиях PCI Express 4.0, обладающих вдвое более высокой пропускной способностью по сравнению с привычными PCI Express 3.0. Благодаря этому современные TRX40-системы предоставляют дополнительные конкурентные преимущества, когда рабочей станции необходимы разветвлённые конфигурации из нескольких GPU или высокопроизводительные системы хранения данных.

Все представители новой серии Threadripper имеют по четыре канала памяти с официальной поддержкой DDR4-3200 (при использовании четырёх DIMM). При этом в Threadripper применяются точно такие же контроллеры памяти, что и в Ryzen 3000, а это значит, что память в HEDT-системах AMD нового поколения способна покорять высокие частоты. В частности, режим DDR4-3600, который считается оптимальным в Ryzen 3000 из-за синхронной работы контроллера памяти и шины Infinity Fabric, для Threadripper 3970X и 3960X тоже вполне доступен.

Производительность четырёхканальной подсистемы памяти новых Threadripper с точки зрения пропускной способности оказывается примерно вдвое лучше по сравнению c тем, что могут предложить Ryzen 3000, и лишь немного уступает по латентности. (Измерения выполнены для процессоров на частоте 4,0 ГГц с памятью в режиме DDR4-3600 16-16-16-36)

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

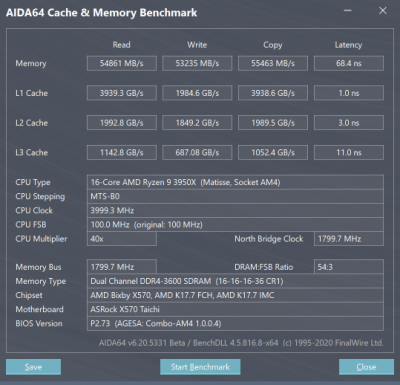

Ryzen 9 3950X – 2 × DDR4-3600

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

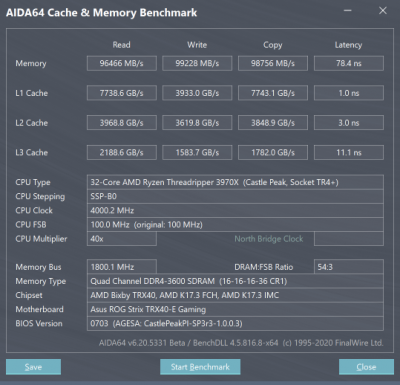

Threadripper 3970X – 4 × DDR4-3600

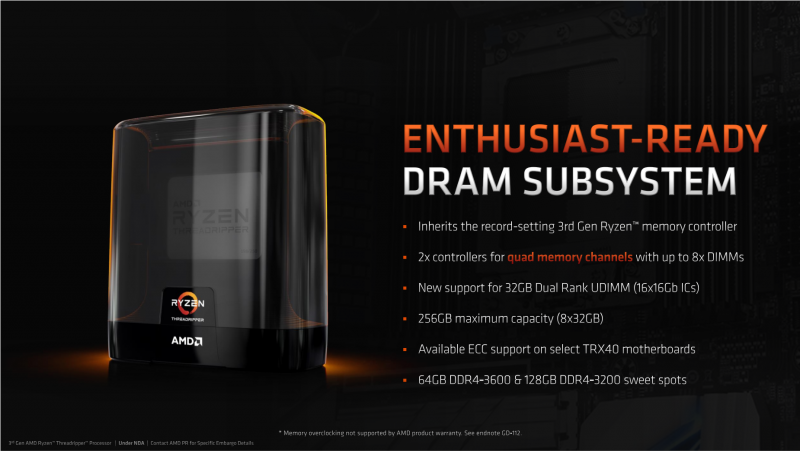

Контроллер DDR4 SDRAM новых Threadripper поддерживает модули DDR4 ёмкостью до 32 Гбайт, следовательно, максимальный объём памяти достигает 256 Гбайт. Формально в Threadripper есть и поддержка модулей памяти с ECC, но для полноценной работы коррекции ошибок потребуется также поддержка со стороны конкретной материнской платы, а здесь ситуация отдана на откуп производителям.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

То, что Threadripper 3970X и 3960X похожи по характеристикам, совсем неудивительно. Эти процессоры сконструированы совершенно одинаково – в каждом из них используется по четыре CCD-чиплета и один и тот же чиплет IOD. Разница же в числе ядер возникает из-за того, что в младшей версии процессора в каждом четырёхъядерном CCX-комплексе отключено по одному ядру, поэтому Threadripper 3960X предлагает только 24 ядра из 32 возможных. Но, как и в случае с Ryzen 3900X, недостающие ядра физически присутствуют в кристаллах CCD, правда, лишь в «мёртвом» виде: как показывает весь прошлый опыт, вернуть их к жизни возможным не представляется.

Нельзя не заметить, что в результате появления третьего поколения Threadripper компания AMD отняла у Intel звание производителя самых дорогих CPU не только для настольных систем, но и для сегмента HEDT. Старший LGA2066-процессор Intel сейчас имеет стоимость $979, но это всего лишь 18-ядерный Core i9-10980XE, и совершенно закономерно, что значительно превосходящие его по числу ядер Threadripper 3970X и 3960X намного дороже.

Правда, среди предложений Intel формально присутствуют 28-ядерные Xeon W для экосистемы LGA3647, которые тоже можно было бы рассматривать в качестве процессоров для рабочих станций. Но мы этого делать не станем, потому что на данный момент они распространены крайне слабо как ввиду запредельной стоимости самих CPU такого типа и материнских плат для них, так и по причине их малой доступности на рынке.

Иными словами, сопоставлять Threadripper 3970X и 3960X нам приходится именно с Core i9-10980XE, и процессор Intel тут проигрывает по многим ключевым параметрам, включая и количество ядер, и размер L3-кеша, и поддержку PCI Express и памяти.

Core i9-10980XE Threadripper 3960X Threadripper 3970X
Ядра/потоки 18/36 24/48 32/64
Базовая частота, ГГц 3,0 3,8 3,7
Макс. частота турбо, ГГц 4,8 4,5 4,5
L2-кеш, Мбайт 18 12 16
L3-кеш, Мбайт 24,75 128 128
Память 4 × DDR4-2933 4 × DDR4-3200 4 × DDR4-3200
Линии PCIe 48 56 56
TDP, Вт 165 280 280
Цена $979 $1399 $1999

⇡#Частота и турбо-режим в Ryzen Threadripper третьего поколения

Ещё одной важной особенностью процессоров Threadripper 3970X и 3960X стало то, что AMD для них прямо на уровне спецификации декларирует разное качество кристаллов вычислительных чиплетов. Ранее на примере старших Ryzen 3000 мы видели, что турборежим у носителей микроархитектуры Zen 2 работает особым образом. Каждое ядро имеет свой индивидуальный потолок частоты, который определяется качеством кремния, и предполагается, что планировщик операционной системы должен в первую очередь загружать работой более удачные ядра, которые способны функционировать на более высокой частоте. Эта схема кардинально отличается от применявшегося раньше подхода, когда максимальная частота в турборежиме определялась лишь числом загруженных работой ядер, но не их конкретным выбором.

В отношении Threadripper 3970X и 3960X производитель говорит, что самым качественным чиплетом в них должен быть четвёртый – CCD4, и именно он имеет в своём арсенале два отборных ядра, способных выходить на максимальную для процессоров частоту 4,5 ГГц. Предполагается, что благодаря специальным алгоритмам, заставляющим согласованно работать BIOS, драйверы и планировщик задач Windows, малопоточные нагрузки отправляются именно на эти ядра. И именно благодаря им процессоры Threadripper третьего поколения имеют столь высокие максимальные тактовые частоты.

Стоит отметить, что наличие именно двух скоростных ядер является в этой схеме важным моментом, поскольку планировщик задач Windows в обязательном ротирует нагрузку, чтобы избежать локального перегрева кристалла. С учётом того, что в микроархитектуре Zen 2 кеш третьего уровня разбит на независимые части по 16 Мбайт для каждого четырёхъядерного CCX-комплекса, предпочтительно, чтобы при перебросе нагрузки использовались ядра в рамках одного CCD и одного CCX. AMD обещает, что в процессорах Threadripper это условие в обязательном порядке будет выполняться.

Между тем практическая проверка имеющегося в нашей лаборатории экземпляра Threadripper 3970X показала, что всё обстоит не совсем так, как говорит AMD. Наиболее удачным CCD-чиплетом в нашем случае оказался CCD3, но даже в нём лучшие ядра на частоте 4,5 ГГц работать не смогли. Следующая таблица иллюстрирует возможности разных ядер протестированного Threadripper 3970X: для каждого из них приведена максимальная зафиксированная частота при однопоточной нагрузке в Cinebench R20, необходимое для достижения такой частоты напряжение питания и наблюдающееся энергопотребление этого ядра.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

Как можно заметить, процессор Threadripper 3970X собирается из сравнительно энергоэффективных кристаллов CCD. Ядер с потреблением 12-13 Вт, которые мы видели, например, в составе Ryzen 3950X, тут уже нет. Всё выбранные для HEDT-процессора компоненты являются отборными по параметру энергопотребления, что и позволяет этим многоядерным HEDT-процессорам укладываться в рамки 280 Вт. При этом и качество разных CCD в Threadripper различается не слишком заметно: разброс в их рабочих параметрах не выходит за пределы 5-7 %, а разница в максимальной частоте самого лучшего и самого худшего ядра процессора составляет всего 150 МГц.

Но в целом новым Threadripper будут присущи те же проблемы с частотой, что и процессорам Ryzen 3000, – на заявленные в спецификации турбочастоты они выходят крайне неохотно даже в случае малопоточных нагрузок. Например, экспериментируя с Threadripper 3970X, увидеть обещанную частоту 4,5 ГГц в однопоточном режиме нам так и не удалось. В целом же кривая зависимости частоты от нагрузки для нашего экземпляра 32-ядерного процессора получилась следующей.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

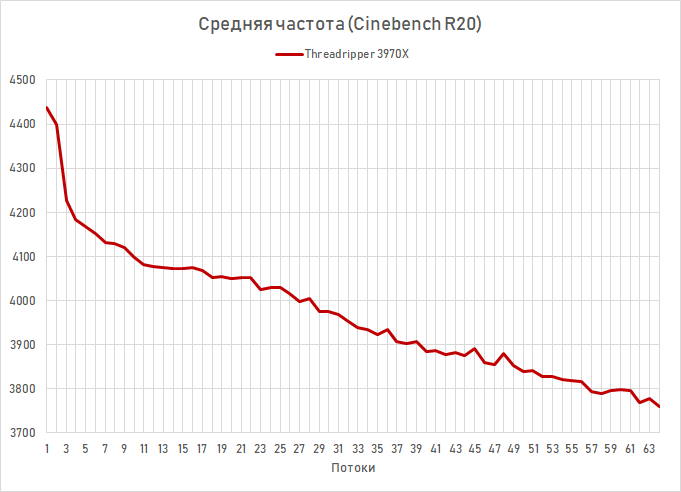

На графике приведена частота, наблюдавшаяся в Cinebench R20 при выполнении рендеринга с разным числом активных потоков. В однопоточном режиме реальная частота Threadripper 3970X вместо 4,5 ГГц лишь приближается к отметке 4,45 ГГц. Но зато при максимальной нагрузке процессор работает на частоте около 3,75 ГГц, что примерно на 50 МГц выше установленного в спецификации базового значения. Впрочем, не стоит забывать, что частотная формула процессоров AMD регулируется технологией Precision Boost 2 «по месту», поэтому нельзя исключать, что для других экземпляров Threadripper 3970X интервал рабочих частот может быть немного смещён как в одну, так и в другую сторону.

⇡#Новый набор системной логики TRX40

Процессоры Threadripper третьего поколения получили в нагрузку новый набор системной логики TRX40, который пришёл на смену прошлому чипсету X399. Хотя в целом AMD придерживается политики преемственности платформ, в данном случае ей пришлось сделать исключение. Новые Threadripper 3970X и 3960X c платами для прошлых HEDT-процессоров компании несовместимы. Одна причина этого состоит в росте энергетических аппетитов новых процессоров. Вторая – в полном переводе платформы на поддержку PCI Express 4.0, что потребовало нарастить пропускную способность соединения между процессором и чипсетом в четыре раза (c 3,94 до 15,75 Гбайт/с) с тем, чтобы устройства, за работу которых отвечает чипсет, получали достаточную полосу пропускания.

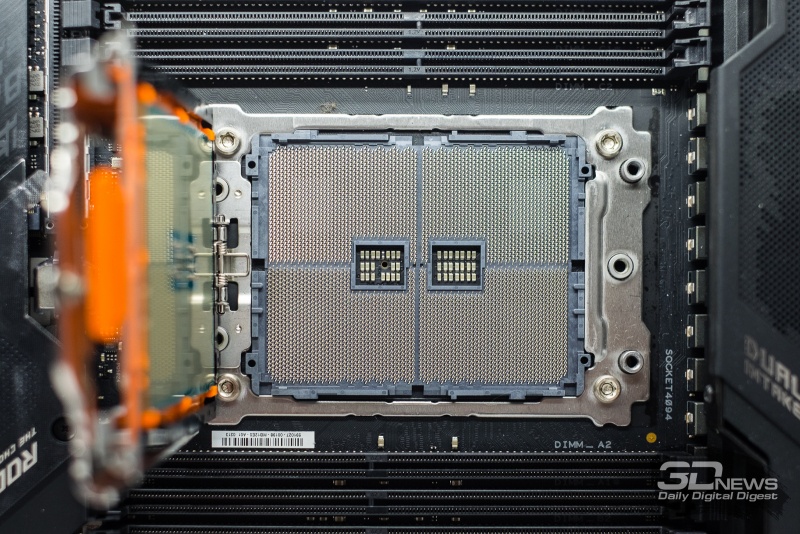

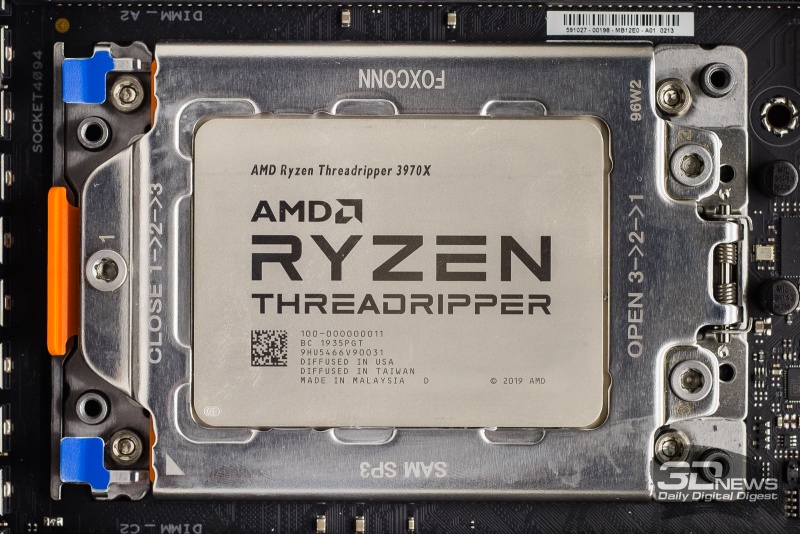

При этом новые AMD Ryzen Threadripper 3970X и Threadripper 3960X и сохранили старый форм-фактор и LGA-исполнение c 4096 контактами. То есть физически матрица контактов осталась той же, но некоторые выводы получили новые роли. В результате, новые Ryzen Threadripper не могут работать в X399-платах, а платы на базе TRX40 не могут функционировать с процессорами Ryzen Threadripper первых двух поколений. При этом AMD по какой-то неведомой причине не стала менять размеры и конфигурацию самого гнезда Socket SP3 (sTR4) и даже сохранила нетронутым расположение «ключей» на рамке сокета. Вышло так, что механически процессоры разных поколений взаимозаменяемы, а несовместимость существует лишь на логическом и электрическом уровне. К счастью, установка Ryzen Threadripper в материнскую плату неправильного поколения не должна приводить ни к каким печальным последствиям. Система просто не будет стартовать, но ни процессор, ни плата из строя не выйдут.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

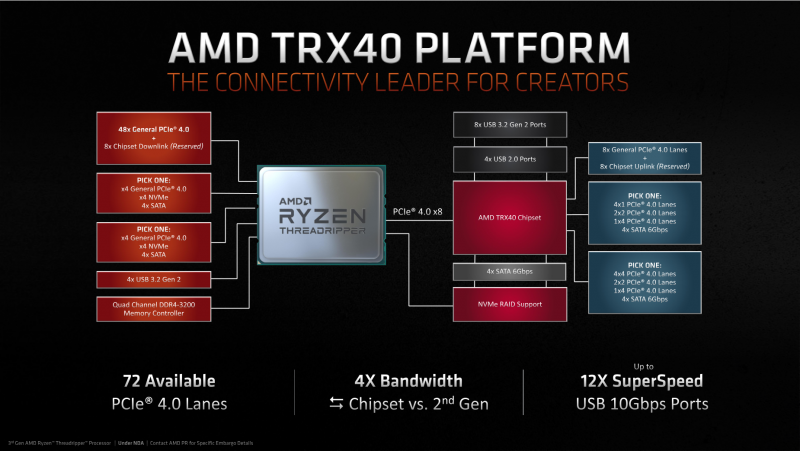

Поскольку в новом наборе системной логики TRX40 оказалось сконцентрировано большое число скоростных интерфейсов, производство этих микросхем было возложено на GlobalFoundries, где для этой цели применяется сравнительно современная 14-нм технология. В результате в чипсет получилось заложить поддержку 16 линий PCI Express 4.0, которые можно использовать для подключения дополнительных устройств. Эти линии при необходимости могут быть переведены в режим SATA для поддержки старых накопителей, но в общей сложности системы на базе новых Ryzen Threadripper могут предложить пользователю 72 линии PCI Express 4.0 – 56 процессорных и 16 чипсетных.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

Другим важным улучшением TRX40 по сравнению с X399, стало увеличение количества 10 Гбит/с портов USB 3.2 Gen 2. На уровне чипсета теперь предлагается восемь таких портов, в то время как ранее в X399 их было лишь два. Помимо этого, в TRX40 реализовано четыре порта USB 2.0, которые могут подойти для устройств, не требовательных к пропускной способности. Любопытно, что вместе с этим AMD вообще отказалась от добавления в свой новый набор системной логики 5-Гбит/с портов USB 3.2 Gen 1. Реализация таких портов на новых материнских платах для Ryzen Threadripper третьего поколения возможна только путём применения дополнительных контроллеров.

TRX40 X399
Процессоры Ryzen Threadripper третьего поколения Ryzen Threadripper первого и второго поколения
Линк с процессором PCIe x8 PCIe x4
Версия PCI Express 4.0 3.0
Число внешних линий PCI Express 16 8
Порты USB 3.2 Gen2 8 2
Порты USB 3.2 Gen1 0 4
Порты USB 2.0 4 6
SATA 4 8
TDP 15 Вт 5 Вт

После выхода процессоров Ryzen третьего поколения мы уже готовы к тому, что наборы системной логики AMD, в которых появляется поддержка шины PCI Express 4.0, получают непривычно высокое тепловыделение. TRX40 не стал исключением, и для него заявляется тепловой пакет 15 Вт, что даже выше расчётного тепловыделения Socket AM4-набора системной логики X570. Это означает, что в новых платах для процессоров Ryzen Threadripper должно применяться активное охлаждение чипсета, без которого удавалось обходиться ранее.

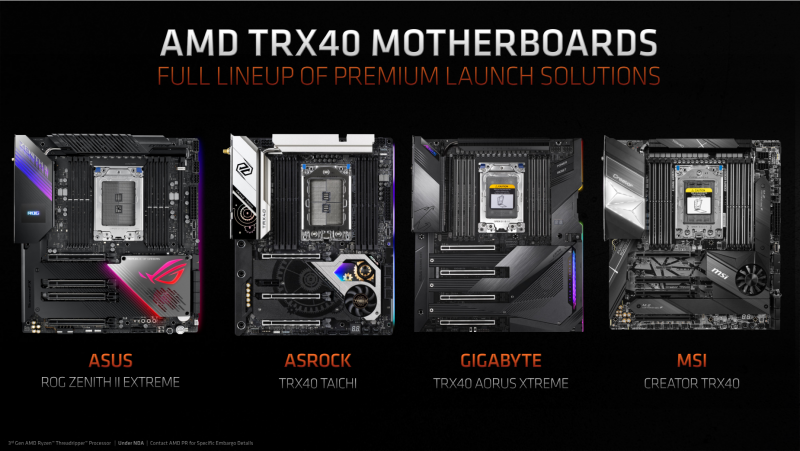

Производители материнских плат с энтузиазмом встретили обновление HEDT-платформы Socket sTRX4. На данный момент существует уже 12 моделей материнских плат для Threadripper 3970X и 3960X, и очевидно, что с появлением в продаже Threadripper 3990X их количество дополнительно увеличится.

Новая статья: Обзор процессоров AMD Ryzen Threadripper 3970X и Threadripper 3960X: тотальное доминирование

Расстраивает лишь одно — высокая стоимость таких материнок: средняя плата для Threadripper третьего поколения обойдётся примерно в $500.
