Всем привет! Сегодня расскажу немного о том, что делать, если вы не уберегли свою GoPro и благополучно разбили ее. В моем случае это было так:

Замена переднего LCD дисплея GoPro 4 black - 1

А произошло это довольно банально: камеру закрепили на шлем (стандартная липучка на 3М скотче), шлем надел парапланерист, и через несколько минут камеру сорвало и она улетела прямо в работающий винт мотора «параплана». В итоге после недолгих поисков нашли саму камеру… а вот бокс разбросало так, что все детали так и не нашли. Представьте мое лицо, когда недавно купленную камеру разносит по полю. Но после проверки работоспособности я выдохнул. Камера продолжала функционировать, переключать режимы и снимать (бокс ее действительно спас). Однако передний дисплейчик треснул и ЖК расплылся в темное пятно. Естественно было принято решение починить это дело. Благо в Китае есть все и поиск этого дисплея не занял долго времени.

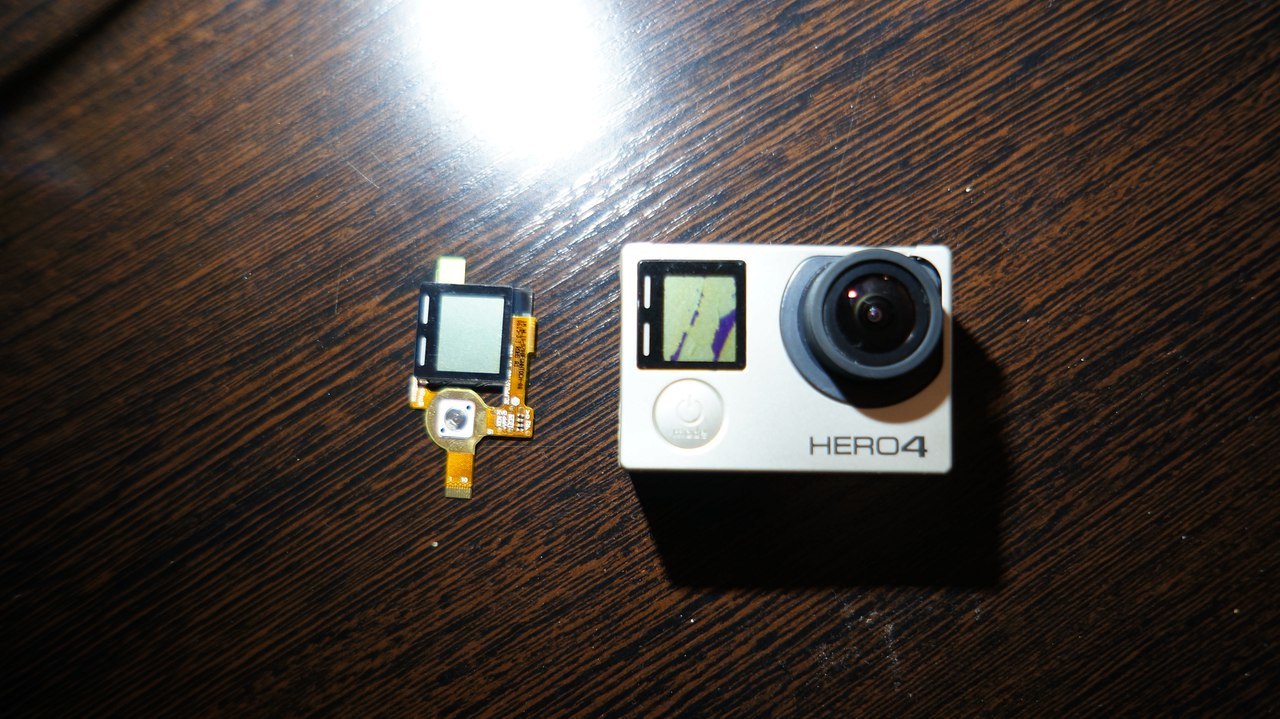

Цена, конечно, не обрадовала, но что делать. Итак, пришел этот дисплейчик и соответственно пришло время ремонта. Сразу скажу, что на youtube есть ролики по замене этого дисплея.

Но я хочу рассказать немного подробнее, заострив внимание на некоторых моментах.

Замена переднего LCD дисплея GoPro 4 black - 2

Во-первых, выньте аккумулятор, чтобы при разборе ничего не «коротнуть».

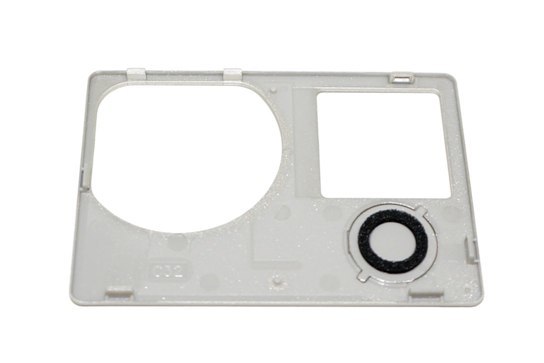

Во-вторых, посмотрите как выглядит внутренняя часть передней панели GoPro hero 4.
Замена переднего LCD дисплея GoPro 4 black - 3
Это нужно для того, чтобы подцепить именно в тех местах, где расположены защелки. Я разбирал первый раз и поэтому пришлось «пройти ножом» по всему периметру… вследствие этого можно сделать камеру « неэстетичной». Кроме того, средняя часть этой панели приклеена на «клеящуюся пленку», поэтому, когда вы отщелкните все защелки и не поймете «почему она не снимается» просто аккуратно потяните панель на себя.

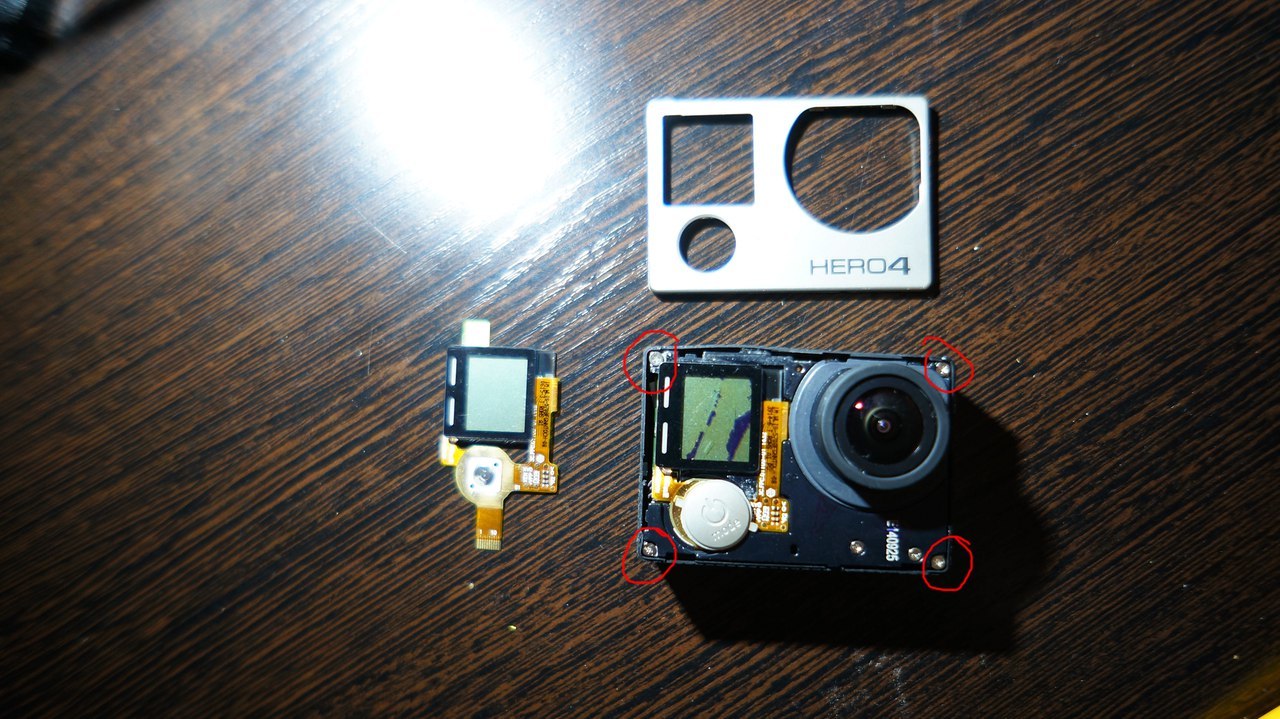

Далее необходимо открутить 4 болта по углам камеры.

Замена переднего LCD дисплея GoPro 4 black - 4

Вся «начинка» вынимается из пластиково корпуса с той стороны, где флешка. Для этого надо тонкой плоской отверткой или ножом подцепить «торец» камеры и вывести из-под него часть камеры.

Замена переднего LCD дисплея GoPro 4 black - 5

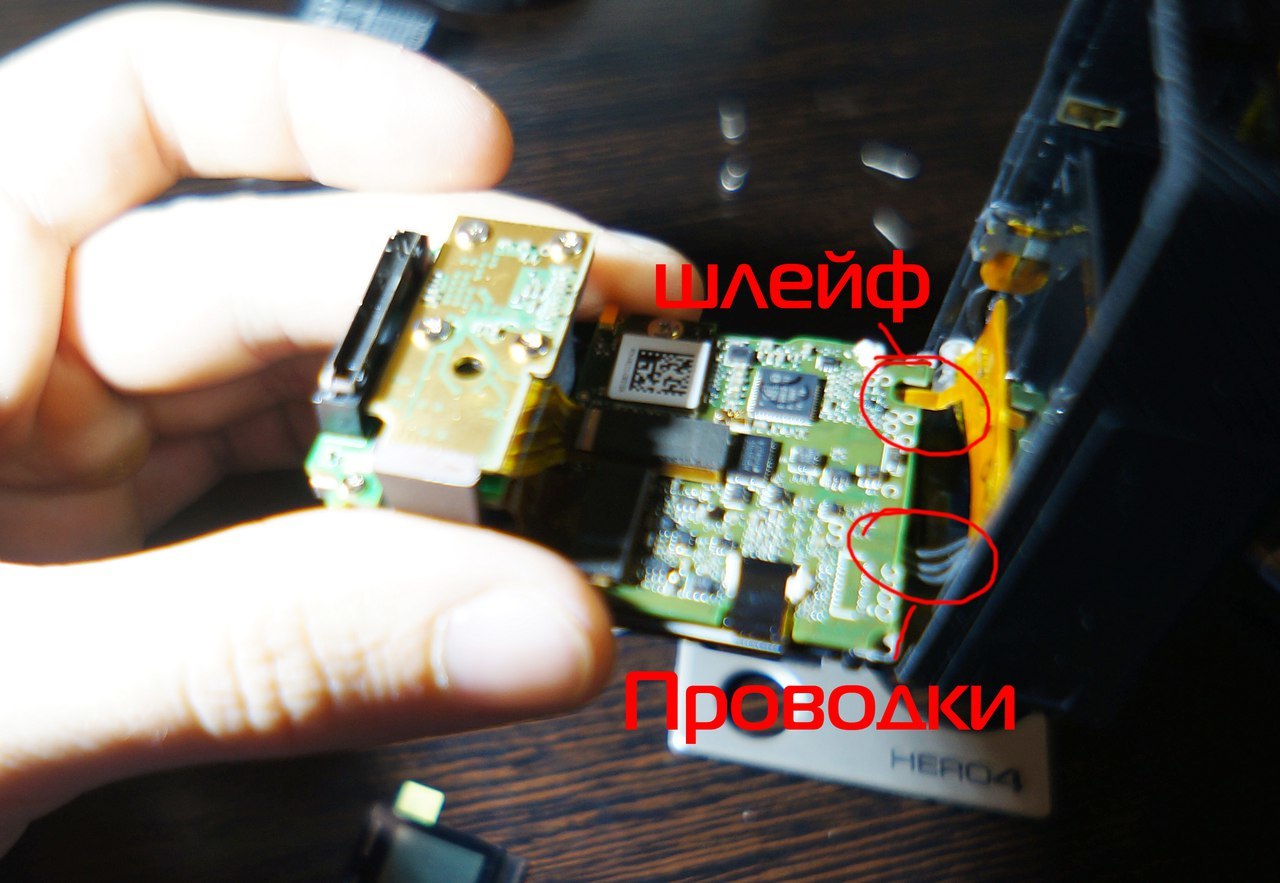

Кстати, 4-я версия камеры отличается от 3-й версии тем, что «внутренность» нельзя сразу вынуть полностью. Из-за нового «слота аккумулятора» внутренность камеры с одной стороны соединяется с корпусом тоненьким шлейфом (примерно 3 мм в ширину) и 3-мя проводками. При ремонте дисплея учтите этот момент, и как можно аккуратней обходитесь с ними.

Замена переднего LCD дисплея GoPro 4 black - 6

У меня этот шлейф вырвался из крепления платы и я потом долго и упорно с помощью русских… «чисто русских» заклинаний вставлял его обратно.

Итак, далее меняем наш дисплей.

Замена переднего LCD дисплея GoPro 4 black - 7

Отклеиваем черную «наклейку» и видим коннектор шлейфа от дисплея. Отклеиваем ее и «открываем» коннектор. Там такой небольшой блокиратор, который надо поднять. Вытягиваем шлейф и выправляем его наружу (т. к. он входит насквозь через плату, загибается и вставляется в коннектор).

Далее, займемся самим дисплеем. Тут ничего страшного – он просто приклеен…хорошо приклеен, поэтому сильно, но аккуратно пытаемся его оторвать. У меня сначала оторвалась рамка, а затем сам ЖК дисплей, от которого откололось несколько частей.

Замена переднего LCD дисплея GoPro 4 black - 8

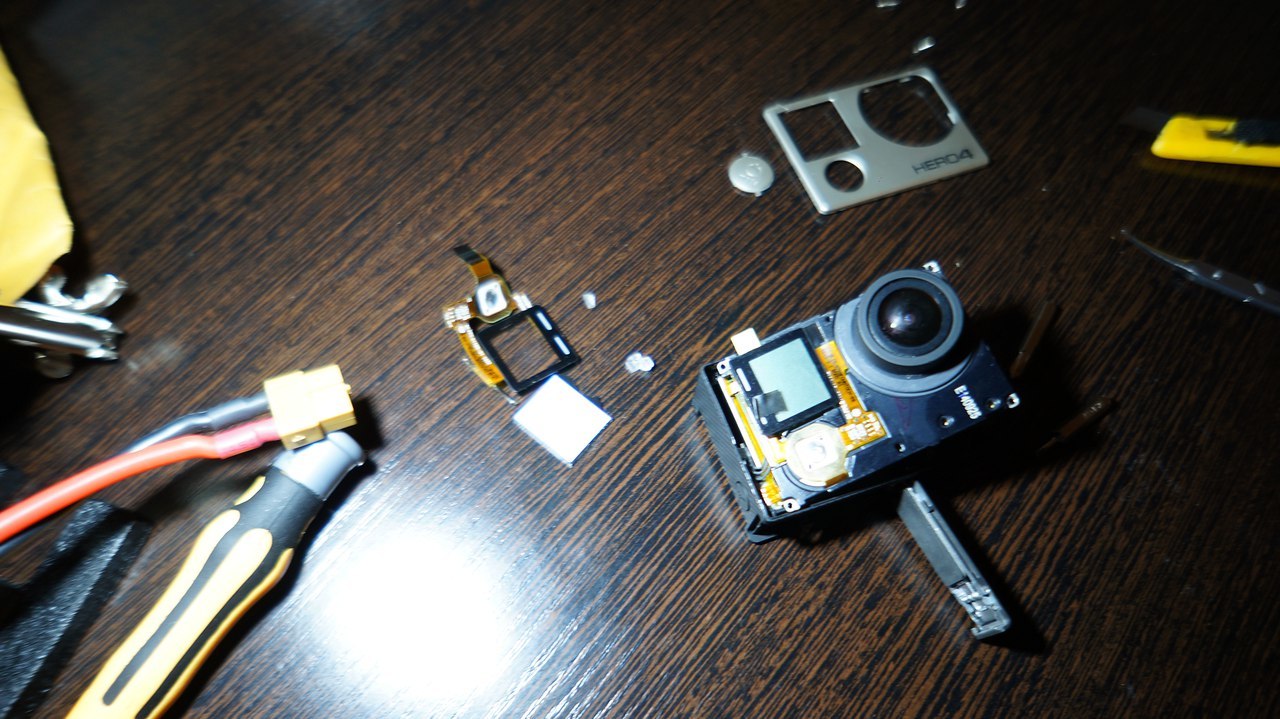

Затем берем наш новый дисплей. Первым делом необходимо продеть шлейф через плату, вставить его в коннектор и закрыть блокиратор. Тут, конечно, операция не сильно «удобная», но главное не переломить этот шлейф. Он не хлипкий, но все же лучше быть аккуратными. Затем примеряем наш дисплей. Делаем это для того, чтобы впоследствии наша рамка стала на место.

Замена переднего LCD дисплея GoPro 4 black - 9

После этого снимаем белую наклейку с задней части экранчика и приклеиваем его.

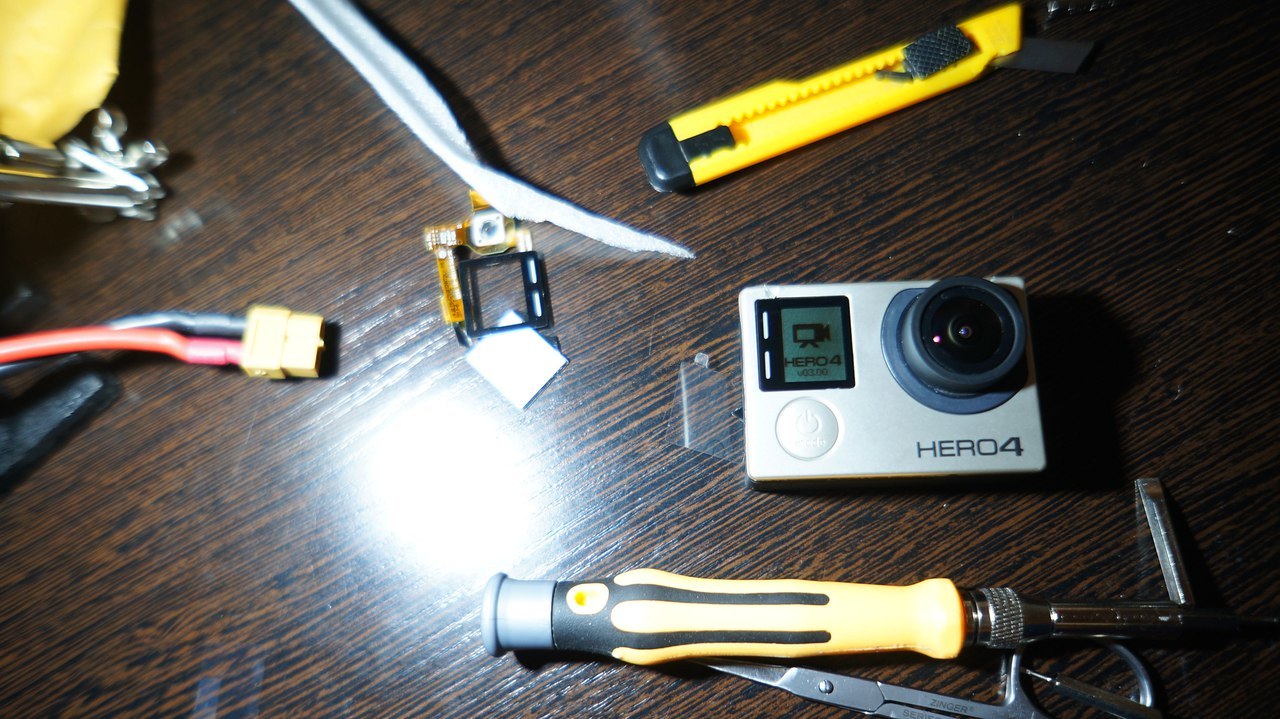

Собираем камеру аналогично разборке: сначала вставляем часть со стороны дисплея, затем заводим вторую часть под другую сторону корпуса. Вставляем аккумулятор и радуемся! Наша GoPro Hero 4 готова к бою!

Замена переднего LCD дисплея GoPro 4 black - 10
