MirkoPC — «док-станция» для Raspberry Pi 4, превращающая «малинку» в полноценный ПК

в 10:44, , рубрики: Raspberry, TOFU, Блог компании Selectel, гаджеты, Компьютерное железо, Производство и разработка электроники, Разработка на Raspberry Pi

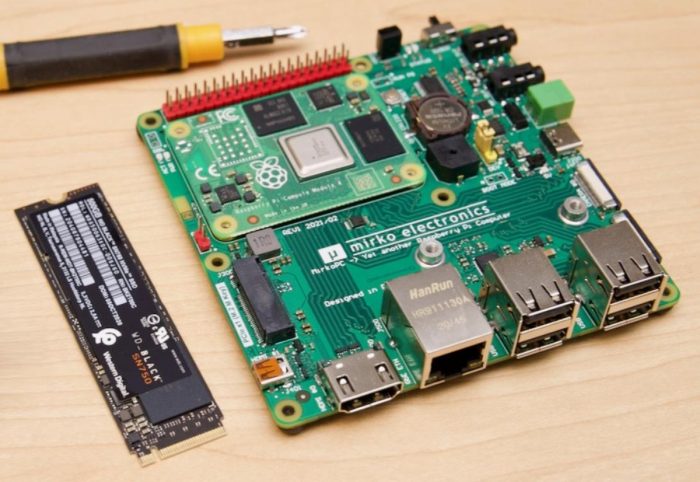

MirkoPC — «док-станция» для Raspberry Pi 4, превращающая «малинку» в полноценный ПК - 1

Raspberry Pi 4 Model B — отличный одноплатник, который можно использовать для решения обширного спектра задач. Все бы хорошо, но у платы, в силу ее небольшого размера, ограниченное число портов и коннекторов. Потенциально плата поддерживает гораздо большее их количество, чем реализовали разработчики.

Вот бы добавить HDMI, несколько USB, Ethernet! И это уже можно сделать, причем почти без усилий. Разработчик из Польши по имени Mirek предложил собственное решение — своеобразную док-станцию для «малинки», которая превращает ее в полноценный Linux-ПК. На этой плате есть несколько выходов для дисплеев, USB-порты, разъем для подключения PCIe NVMe и кое-что еще.

Стоит напомнить, что сама малинка четвертой модели базируется на четырехъядерном ARM Cortex-A72. Есть Wi-Fi 6 и Bluetooth 5.0. Плата MirkoPC добавляет к этому:

  • 1 x M.2 2242/2280 M-key сокет (PCIe x1 Gen 2);
  • 1 x microSD слот;
  • 1 x Gigabit Ethernet порт;
  • 2 x HDMI-порта (1 обычный, 1 micro);
  • 4 x USB 2.0;
  • 1 x 28-pin GPIO header;
  • 2 x MIPI CSI-2 интерфейса камеры;
  • 2 x MIPI DSI интерфейсы дисплея;
  • 1 x 3.5mm;
  • 1 x USB-C порт питания (5V/3A).

Кроме того, у платы есть DAC-конвертер (вплоть до 32-bit/384 kHz) и усилитель наушников, плюс модуль часов реального времени с батарейкой, а также инфракрасный порт для использования в качестве пульта управления. Еще — разъем для подключения кулера и светодиоды.

Несмотря на то, что «малинка» — не самая мощная плата в своем классе (она уступает, например, Intel NUC), одноплатник оснащен флагманским для Raspberry Pi чипом — Broadcom BCM2711. При необходимости можно приобрести Compute Modules с 8 ГБ ОЗУ LPDDR4-3200 и 32 ГБ внутренней памяти.

Новая разработка дает возможность установить microSD или даже NVMe SSD любого объема.

Потребляет это чудо техники целых 15 Ватт. Этого достаточно для проведения вычислений, но вот при условии подключения того же SSD, который и сам является существенным потребителем энергии, могут возникнуть проблемы. Разработчик говорит, что в будущих версиях платы этого недостатка не будет. Да и проблема не очень большая: что-то может пойти не так лишь при очень активном потреблении платы и накопителя.

Купить плату пока нельзя — разработчик создал лишь рабочий прототип. Для коммерциализации проекта он планирует запустить краудфандинговую компанию, которая позволит масштабировать производство платы MirkoPC и сделать ее доступной для всех желающих.

Если есть желание получить нечто подобное прямо сейчас, то вот похожий проект, который называется TOFU.

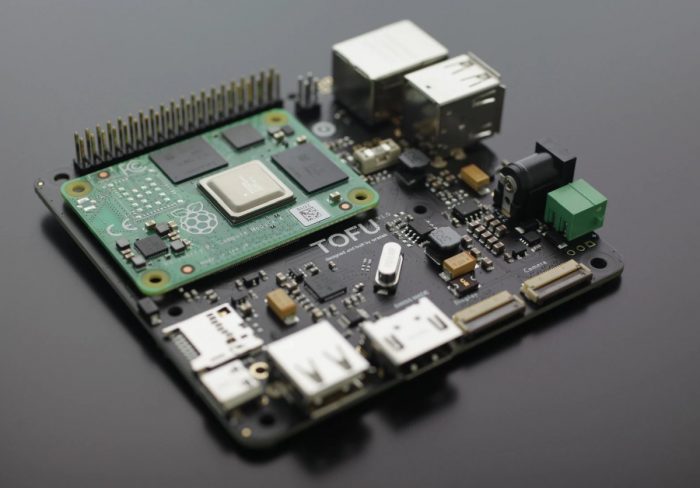

MirkoPC — «док-станция» для Raspberry Pi 4, превращающая «малинку» в полноценный ПК - 2

Здесь тоже куча портов и коннекторов:

  • Gigabit Ethernet;
  • M.2 2242 сокет;
  • HDMI-порт;
  • 3 x USB Type-A;
  • 1 x USB Type-C OTG;
  • microSD слот;
  • 40-pin Raspberry Pi GPIO header;
  • коннекторы для экранов и камеры;
  • 2 x power inputs (2.1 мм и 3.5 мм).

Стоимость TOFU — около $110. Скорее всего, и плата от польского разработчика будет стоить примерно столько же.

Автор: Антон
