Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1

в 21:32, , рубрики: Emvio, Блог компании Darta Systems, гаджеты, измерение пульса, краудфандинг, Научно-популярное, Носимая электроника, носимые устройства, пульсометры, метки: , ,

Всем привет!

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 1

Совсем немного осталось до начала нашей краундфандинговой компании часов для измерения уровня стресса EMVIO. Появилась небольшая передышка и пальцы попросились к клавиатуре.

На самом начальном этапе разработки мы проводили небольшой аналитический обзор способов измерения пульса у человека и периодически обновляли его новыми проектами. Захотелось поделиться с сообществом этой информацией. Надеемся, что она будет интересна широкому кругу читателей и даст представление о состоянии технологий в этой области.

В этом обзоре упор сделан именно на применение способов измерения пульса в гаджетах типа «for fan». Одни способы уже реализованы в готовых массовых продуктах, другие ждут своего часа. Но прежде пару слов про то, что собственно мы измеряем и почему это важно.

Немного о нашем сердце

Как известно, сердце – это автономный мышечный орган, который выполняет насосную функцию, обеспечивая непрерывный ток крови в кровеносных сосудах путем ритмичных сокращений. В сердце имеется участок, в котором генерируются импульсы, ответственные за сокращение мышечных волокон, так называемый водитель ритма (pacemaker). В нормальном состоянии, при отсутствии патологий, этот участок полностью определяет частоту сердечных сокращений. В результате образуется сердечный цикл – последовательность сокращений (систола) и расслаблений (диастола) сердечных мышц, начиная от предсердий и заканчивая желудочками. В общем случае под пульсом понимают частоту, с которой повторяется сердечный цикл. Однако есть нюансы, каким способом мы регистрируем эту частоту.

Что мы считаем пульсом

В те времена, когда медицина не имела технических средств диагностики, пульс измеряли всем известным способом – пальпацией, т.е. прикладывали палец к определенной области тела и слушали свои тактильные ощущения, и считали количество толчков стенки артерии через кожу за некоторое время — обычно 30 секунд или одну минуту. Отсюда и появилось латинское название этого эффекта — pulsus, т.е. удар, соответственно единица измерений: ударов в минуту, beatsperminute (bpm). Есть много методик пальпации, самые известные это прощупывание пульса на запястье и на шее, в области сонной артерии, который так популярен в кино.
В электрокардиографии пульс вычисляется по сигналу электрической активности сердца — электрокардиосигналу (ЭКС) путем замеров длительности интервала (в секундах) между соседними R зубцами ЭКС с последующим пересчетом в удары в минуту по простой формуле: BPM = 60/(RR-интервал). Соответственно нужно помнить, что это желудочковый пульс, т.к. период сокращения предсердий (PP интервал) может немного отличаться.

Attention!!! Cразу хотим отметить важный момент, который вносит в путаницу в терминологию и часто встречается в комментах к статьям про гаджеты с измерением пульса. Фактически пульс, который измеряется по сокращениям стенок кровеносных сосудов, и пульс, который измеряется по электрической активности сердца, имеют разную физиологическую природу, разную форму временной кривой, различный фазовый сдвиг и соответственно требует различные методы регистрации и алгоритмы обработки. Поэтому не может быть никаких RR-интервалов при измерении пульса по модуляции объемов кровенаполнения артерий и капилляров и механических колебаний их стенок. И обратно, нельзя говорить, что если у вас нет RR-интервалов, то вы не можете измерить аналогичные по физиологической значимости интервалы по пульсовой волне.

Как гаджеты измеряют пульс?

Итак, вот наш вариант обзора самых распространённых способов измерения пульса и примеры гаждетов, которые их реализуют.

1. Измерение пульса по электрокардиосигналу

После обнаружения в конце 19 века электрической активности сердца появилась техническая возможность ее зарегистрировать.Первым, по настоящему, это сделал Виллем Эйнтховен (Willem Einthoven) в 1902 году, с помощью своего мегадевайса – струнного гальванометра (string galvanometer). Кстати он осуществил передачу ЭКГ по телефонному кабелю из больницы в лабораторию и, по сути, реализовал идею удаленного доступа к медицинским данным!
Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 2
Три банки с “рассолом” и электрокардиограф весом 270 кг! Вот так рождался метод, который сегодня помогает миллионам людей во всем мире.

За свои труды в 1924 году он стал лауреатом Нобелевской премии. Именно Эйнтховен в первые получил реальную электрокардиограмму (название он придумал сам), разработал систему отведений – треугольник Эйнтховена и ввел названия сегментов ЭКС. Самым известным является комплекс QRS — момент электрического возбуждения желудочков и, как наиболее выраженный по своим временным и частотным свойствам элемент этого комплекса, зубец R.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 3
До боли знакомый сигнал и RR-интервал!

В современной клинической практике для регистрации ЭКС используют различные системы отведений: отведения с конечностей, грудные отведения в различных конфигурациях, ортогональные отведения (по Франку) и т.п. С точки зрения измерения пульса можно использовать любые отведения, т.к. в нормальном ЭКС R зубец в том или ином виде присутствует на всех отведениях.

Спортивные нагрудные датчики пульса

При проектировании носимых гаджетов и различных спортивных тренажеров система отведений была упрощена до двух точек-электродов. Самым известным вариантом реализации такого подхода являются спортивные нагрудные мониторы в виде ремешка-кардиомонитора – HRM strap или HRM band. Думаем у читателей. ведущими спортивный образ жизни, такие устройства уже имеются.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 4
Пример конструкции ремешка и Мистер-гаджет 80 lvl. Sensor pad – это два ЭКГ электрода с разных сторон груди.

На рынке популярностью пользуются HRM ремешки фирм Garmin и Polar, также имеется множество китайских клонов. В таких ремешках электроды выполнены в виде двух полосок из проводящего материала. Ремешок может быть частью всего устройства или пристегиваться к нему застежками-клипсами. Значения пульса, как правило, передаются по Bluetooth по протоколу ANT+ или Smartна спортивные часы или смартфон. Вполне удобно для спортивных занятий, но постоянное ношение вызывает дискомфорт.

Мы экспериментировали с такими ремешками в плане возможности оценки вариабельности пульса, считая их за эталон, но поступающие с них данные, оказались сильно сглаженными. Участник нашей команды Kvanto25 публиковал пост, как он разбирался с протоколом ремешка Polar и подключал его к компьютеру через среду Labview.

С двух рук

Следующим вариантом реализации двух электродной системы является разнесение электродов на две руки, но без постоянного подключения одной из них. В таких устройствах один электрод закрепляется на запястье в виде задней стенки часов или браслета, а другой выносится на лицевую часть устройства. Чтобы измерить пульс, нужно свободной рукой коснуться лицевого электрода и подождать несколько секунд.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 5

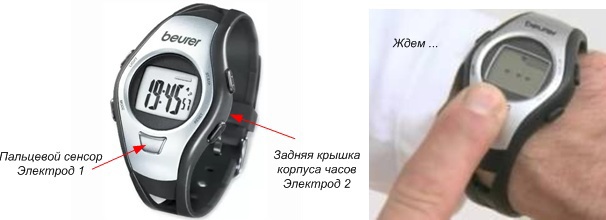

Пример пульсометра с фронтальным электродом (Пульсометр Beurer)

Интересным устройством, использующим такую технологию, является браслет Phyode W/Me, разработчики которого провели успешную кампанию на Кикстартере, и их продукт имеется в продаже. На хабре про него был пост.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 6

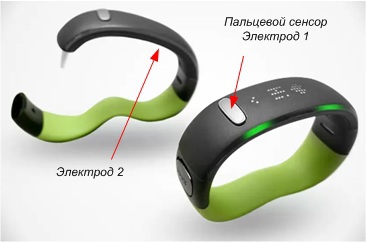

Электродная система PhyodeW/Me

Верхний электрод совмещен с кнопкой, поэтому многие люди, рассматривая прибор по фоткам и читая отзывы, думали, что измерение происходит просто по нажатию кнопки. Теперь вы знаете, что на подобных браслетах непрерывная регистрация со свободными руками в принципе не возможна.

Плюс этого устройства в том, что измерение пульса не является главой целью. Браслет позиционируется как средство проведения и контроля дыхательных методик, типа индивидуального тренера. Мы приобрели Phyode и проигрались с ним. Все работает, как обещано, регистрируется реальная ЭКГ, соответствующая классическому первому отведению ЭКГ. Однако прибор очень чувствителен к движениям пальца на фронтальном электроде, чуть сдвинулся и сигнал поплыл. С учетом того, что для набора статистики нужно около трех минут процесс регистрации выглядит напряжно.

Вот еще вариант использования принципа двух рук в проекте FlyShark Smartwatch, который выложен на Кикстартере .

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 7

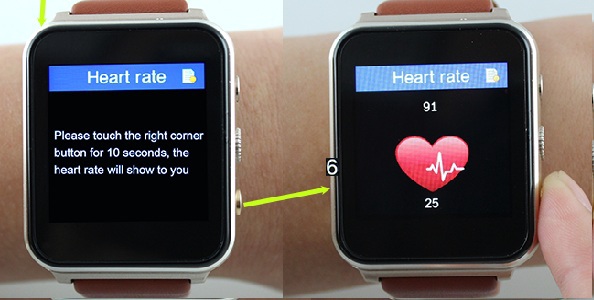

Регистрация пульса в проекте FlyShark Smartwatch. Будьте добры подержать пальчик.

Что еще нового есть в этой области? Обязательно нужно упомянуть об интересной реализации ЭКГ электрода – емкостного датчика электрического поля EPIC Ultra High Impedance ECG Sensor производства фирмы Plessey Semiconductors.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 8

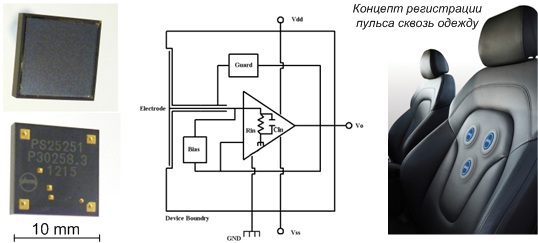

Емкостной датчик EPIC для бесконтактной регистрации ЭКГ.

Внутри датчика установлен первичный усилитель, поэтому его можно считать активным. Датчик достаточно компактный (10х10 мм), не требует прямого электрического контакта, соответственно не имеет эффектов поляризации и их не надо смачивать. Нам кажется это решение весьма перспективным для гаджетов с регистрацией ЭКС. Готовых устройств на этих датчиках мы пока не видели.

2. Измерение пульса на основе плетизмографии

Поистине самый распространённый способ измерения пульса в клинике и быту! Сотни разнообразных устройств от прищепок до перстней. Сам метод плетизмографии основан на регистрации изменения объемов кровенаполнения органа. Результатом такой регистрации будет пульсовая волна. Клинические возможности плетизмографии выходят далеко за рамки простого определения пульса, но в данном случае нам интересен именно он.
Определение пульса на основе плетизмографии может быть реализовано двумя основными способами: импедансным и оптическим. Есть и третий вариант – механический, но мы не будем его рассматривать.

Импедансная плетизмография

Как говорит нам Медицинский словарь, импедансная плетизмография – это метод регистрации и исследования пульсовых колебаний кровенаполнения сосудов различных органов и тканей, основанный на регистрации изменений полного (омического и емкостного) электрического сопротивления переменному току высокой частоты.В России часто используется термин реография. Этот способ регистрации ведет свое начала с исследований ученого Манна (Mann, 30 –е годы) и отечественного исследователя Кедрова А.А. (40–е годы).
В настоящее время методология способа основана на двух или четырехточечной схеме измерения объемного удельного сопротивления и состоит в следующем: через исследуемый орган с помощью двух электродов пропускается сигнал с частотой от 20 до 150 кГц (в зависимости от исследуемых тканей).

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 9

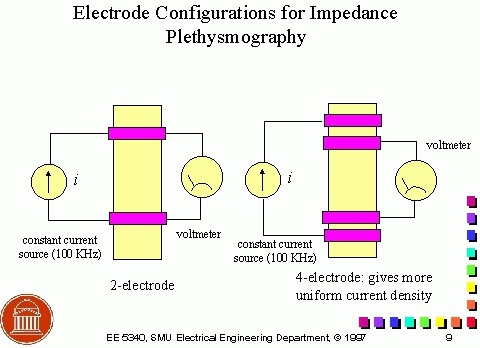

Электродная система импедансной плетизмографии. Картинка отсюда

Главное условие, предъявляемое к генератору сигнала — это постоянство тока, его значение выбирают обычно не более 10-15 мкА. При прохождении сигнала через ткань его амплитуда модулируется изменением кровенаполнения. Вторая система электродов снимает модулированный сигнал, фактически имеем схему преобразователя импеданс-напряжения. При двухточечной схеме электроды генератора и приемника объединены. Далее сигнал усиливается, из него изымается несущая частота, устраняется постоянная составляющая и остается нужная нам дельта.
Если прибор откалибровать (для клиники это обязательное условие), то по оси Yможно откладывать значения в Омах. В итоге получается вот такой сигнал.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 10

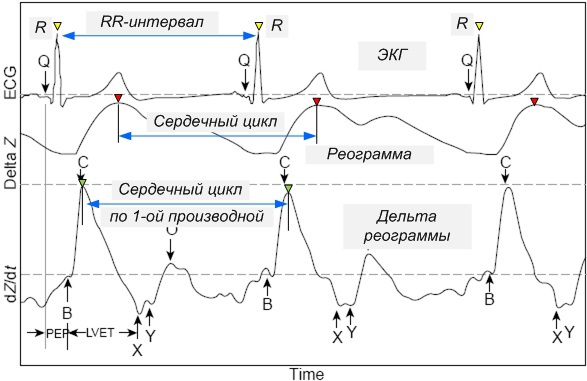

Примеры временных кривых ЭКГ, импедансной плетизмограммы (реограмме) и ее производной при синхронной регистрации. (отсюда)

Очень показательная картинка. Обратите внимание, где находится RR-интервал на ЭКС, а где расстояние между вершинами, соответствующее длительности сердечного цикла на реограмме. Также обратите внимание на резкий фронт R зубца и пологий фронт систолической фазы реограммы.

Из пульсовой кривой можно получить довольно много информации по состоянию кровообращения исследуемого органа, особенно синхронно с ЭКГ, но нам нужен только пульс. Определить его не сложно — нужно найди два локальных максимума, соответствующих максимальной амплитуде систолической волны, вычислить дельту в секундах ∆Tи далее BMP = 60/∆T.

Примеров гаджетов, которые используют данный способ, мы пока не нашли. Зато есть пример концепта имплантируемого датчика для контроля кровообращения артерии. Вот статья про него. Активный датчик сажается прямо на артерию, с хост-девайсом общается по индуктивной связи. Мы считаем, что это очень интересное и перспективный подход. Принцип работы понятен из картинки. Спичка показана для понимания размера :) Используется 4-х точечная схема регистрации и гибкая печатная плата. Думаю, при желании, можно допилить идею для носимого микро-гаджета. Плюс этого решения в том, что потребление такого датчика исчезающее мало.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 11
Имплантируемый сенсор кровотока и пульса. Похож на аксессуар Джонни-Мнемоника.

В завершении этого раздела сделаем ремарку. В свое время мы считали, что таким способом измеряется пульс в известном стартапе HealBeGo, поскольку в этом устройстве базовая функциональность реализуется методом импедансной спектроскопии, что, по сути, и есть реография, только с изменяемой частотой зондирующего сигнала. В общем, все уже на борту. Однако согласно описанию характеристик прибора пульс в HealBe измеряется механическим методом с помощью пьезодатчика (про этот способ во второй части обзора).

Оптическая плетизмография или фотоплетизмографияя

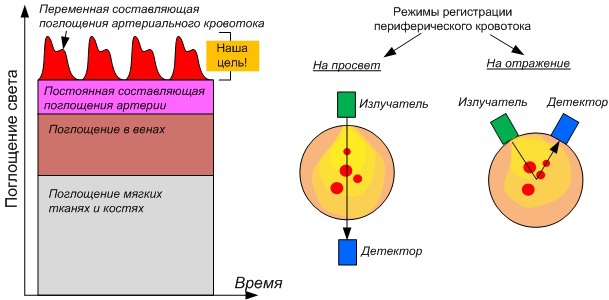

Оптический – это самый распространённый способ измерения пульса с точки зрения массового применения. Сужение и расширение сосуда под действием артериальной пульсации кровотока вызывают соответствующее изменение амплитуды сигнала, получаемого с выхода фотоприемника. Самые первые устройства были применены в клинике и измеряли пульс с пальца в режиме просвета или отражения. Форма пульсовой кривой повторяет реограмму.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 12
Иллюстрация принципа работы фотоплетизмографии

Способ нашел широкое использование в клинике и вскоре технология была применена в бытовых устройствах. Например, в компактных пульсоксиметрах, регистрирующих пульс и сатурацию кислородом крови в капиллярах пальца. В мире производится сотни модификаций. Для дома, для семьи вполне пойдет, но не подходит для постоянного ношения.
Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 13

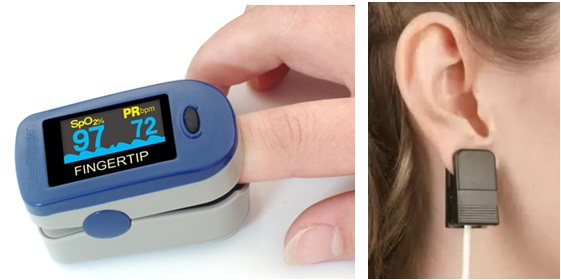

Пульсоксиметр обыкновенный и клипса для уха. Тысячи их!

Существуют варианты с ушными клипсами и наушниками со встроенными датчиками. Например, такой вариант от Jabra или новый проект Glow Headphones. Функциональность аналогична HRM ремешкам, но боле стильный дизайн, привычное устройство, свободный руки. Постоянно носить затычки в ушах не будешь, но для пробежек на свежем воздухе под музыку в самый раз.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 14

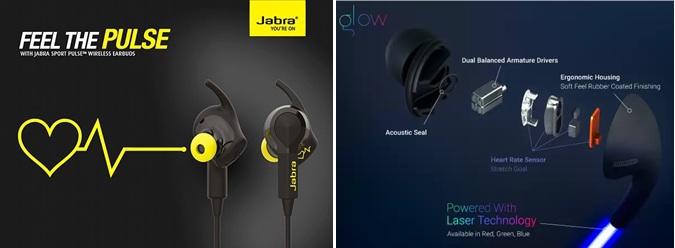

Наушники Jabra Sport Pulse™ Wireless и Glow Headphones. Пульс регистрируется внутриушным (in-ear sensor) способом.

Прорыв

Самым заманчивым было измерение пульса с запястья, ведь это такое привычное и комфортное место. Первыми были часы Мио Alpha с успешной компанией на Кикстартере.

Создательница продукта Лиз Дикинсон (Liz Dickinson) пафосно провозгласила это устройство Святым Граалем измерения пульса. Модуль датчика был разработан ребятами из Philips. На сегодняшний день это самое качественное устройство для непрерывного измерения пульса с запястья методом фотоплетизмографии.

Далее миру стали является такие достойные вещи как Basis B1, Samsung Galaxy Gear и Gear Fit, Moto 360 и конечно ожидаемые всеми фанами яблочных брендов AppleWatch.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 15

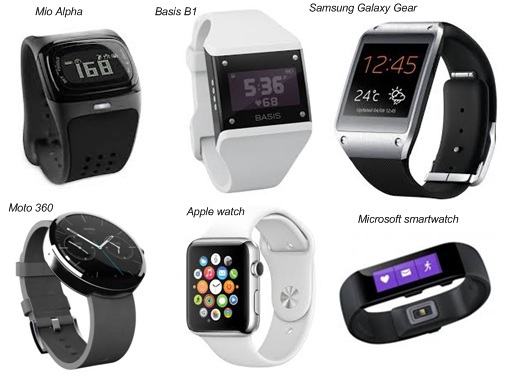

Даешь умных часов много и разных!

Сейчас можно сказать, что технология отработана и внедрена в серийное производство. Во всех подобных устройствах реализуется измерение пульса по отраженному сигналу.

Выбор длины волны излучателя

Теперь пару слов, как выбирают длину волны излучателя. Тут все зависит от решаемой задачи. Обоснование выбора хорошо иллюстрировать по графику поглощения света окси и дезоксигемоглобина с наложенными на него кривыми спектральных характеристик излучателей.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 16

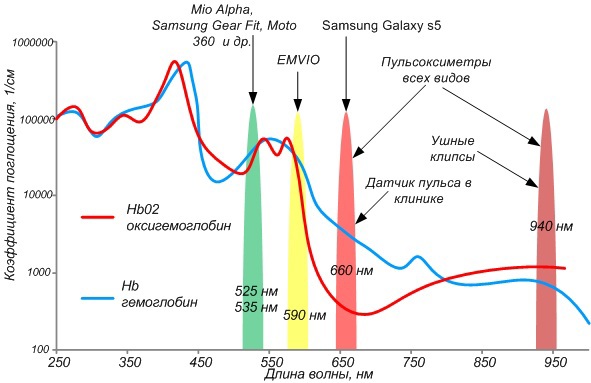

Кривая поглощения света гемоглобином и основные спектры излучения пульсовых фотоплетизмаграфических датчиков.

Выбор длины волны зависит от того, что мы хотим измерить пульс и/или сатурацию насыщения крови кислородом SO2.

Просто пульс. Для этого случая важна область, где поглощение максимально – это диапазон от 500 до 600 нм, не считая максимума в ультрафиолетовой части. Обычно выбирается значение 525 нм (зеленый цвет) или с небольшим смещением – 535 нм (применено в датчике OSRAM SFH 7050 –Photoplethysmography Sensor).

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 17

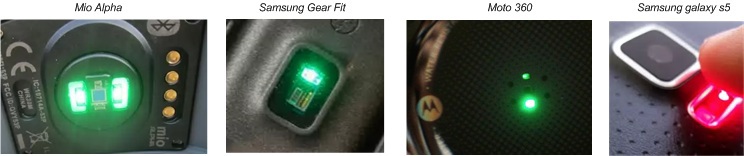

Зеленый светодиод датчика пульса – самых ходовой вариант в смарт-часах и браслетах. В датчике смартфона Samsung Galaxy S5 использован красный светодиод.

Оксиметрия. В этом режиме необходимо мерить пульс и оценивать сатурацию крови кислородом. Способ основан на разнице в поглощении связанного (окси) и не связанного с (дезоки) кислородом гемоглобина. Максимум поглощения деоксигенированного гемоглобина (Hb) находится в “красном” (660 нм) диапазоне, максимум поглощения оксигенированного (Hb02) гемоглобина в инфракасном (940 нм). Для вычисления пульса используется канал с длиной волны 660 нм.

Желтый для EMVIO. Для нашего прибора EMVIO мы выбирали из двух диапазонов: 525 nm и 590 нм (желтый цвет). При этом мы учитывали максимум спектральной чувствительности нашего оптического датчика. Эксперименты показали, что разницы между ними практически нет (в рамках нашей конструкции и выбранного датчика). Любую разницу перебивают артефакты движения, индивидуальные свойства кожи, толщина подкожного слоя запястья и степень прижатия датчика к коже. Мы захотели как-то выделиться из общего “зеленого” списка и пока остановились на желтом цвете.

Конечно, измерения можно проводить не только с запястья. Есть на рынке нестандартные варианты выбора точки регистрации пульса. Например, со лба. Такой подход использован в проекте умного шлема для велосипедистов Life beam Smart helmet разработан Израильской компанией Lifebeam. В предложениях этой фирмы есть еще бейсболки и солнцезащитные козырьки для девушек. Если постоянно носите бейсболку, то это ваш вариант.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 18

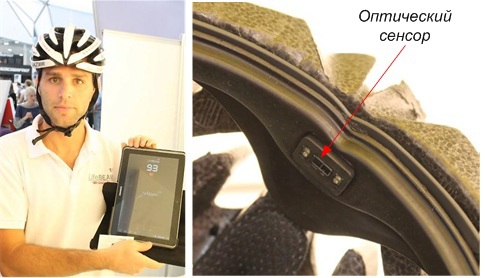

Велосипедист доволен, что не нужно одевать HRM ремешок.

В целом выбор точек регистрации достаточно велик: запястье, палец, мочка уха, лоб, бицпес руки, лодыжка и стопа ноги для малышей. Полное раздолье для разработчиков.

Большим плюсом оптического способа является простота реализации на современных смартфонах, где в качестве датчика используется штатная видеокамера, а в качестве излучателя – светодиод вспышки. В новом смартфоне Samsung Galaxy S5 на задней стенке корпуса, для удобства пользователя, уже имеется штатный модуль датчика пульса, возможно и другие производители будут внедрять аналогичные решения. Это может стать решающими для устройств, в которых нет непрерывной регистрации, смартфоны вберут в себя их функционал.

Новые горизонты фотоплетизмографии

Дальнейшее развитие этого способа связано с переосмыслением функционала оптического датчика и технологическими возможностями современных носимых устройств в плане обработки видеоизображений в реальном времени. В итоге имеем идею измерения пульса по видеоизображению лица. Подсветкой является естественное освещение.

Оригинальное решение, с учетом того, что видеокамера является стандартным атрибутом любого ноутбука, смартфона и даже умных часов. Идея метода раскрыта в этой работе.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 19

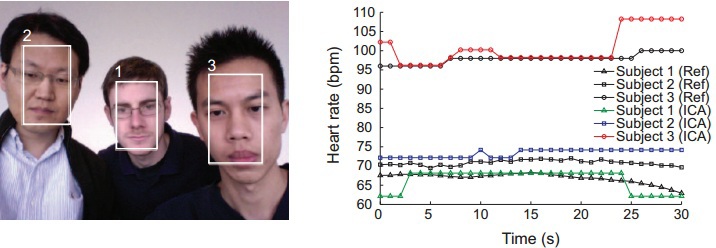

Субъект N3 явно напряжен – пульс под 100 уд/мин, наверно сдает работу своему руководителю Субъекту N2. Субъект N1 просто мимо проходил.

Сначала на кадрах выделяется фрагмента лица, потом изображение раскладывается на три цветовых канала и разворачивается по временной шкале (RGB trace). Выделение пульсовой волны основано на разложение изображения методом анализа независимых компонент (ICA) и выделения частотной составляющей, связанной с модуляцией яркости пикселей под действием пульсации крови.

Лаборатория Philips Innovation реализовала аналогичный подход в виде программы Vital Signs Camera для IPhone. Весьма интересная штука. Усреднение значений конечно большое, но принципиально метод работает. Аналогичный проект развивает Fujitsu Laboratories.

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1 - 20
Виды экранов Vital Signs Camera.

Так что в будущем системы видеонаблюдения смогут дистанционно измерять ваш пульс. Контора АНБ возрадуется.

Окончание обзора в следующем посте “Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 2”. В той части мы расскажем об более экзотических способах регистрации пульса, которые используются в современных гаджетах.

Удачи! И еще раз пригашаем вас на сайт нашего проекта EMVIO.

Автор: Alpx

Источник
