Начало моей эпопеи по оцифровке семейного архива: https://geektimes.ru/post/289521/.
Перед тем как взять в руки топор и молоток я конечно же пролистал страницы Гугла вдоль и поперек в поисках более опытных товарищей. А таких товарищей оказалось довольно много.

Сначала я было попытался найти в продаже готовое решение. Первые же запросы в поисковике выдают нехитрые устройства — экраны для проекции или коробки. Предполагается проецировать на специальный «высокочеткий» экран и снимать камерой:
Телекино #2 - 1
Правда стоит это чудо техники до 60 американских долларов и еще доставка. Про качество тут говорить не приходится, пробовал в далеком 2002 снимать на хорошую VHS камеру проецируя на стену. Видео конечно по итогу я получил но с усиленными эффектами ретро кино. Подергивания и помаргивания, царапины и мусор в кадровом окне.
Есть и устройства поинтереснее, и всего около 300 баксов, но с доставкой в нашу страну проблемы, да и разрешение весьма скромное:
Телекино #2 - 2
Все что по качеству получше, даже сильно по пользованное и весьма устаревшее начинается от 1000$, есть вполне серьезные аппараты и конструкторы для допиливания:

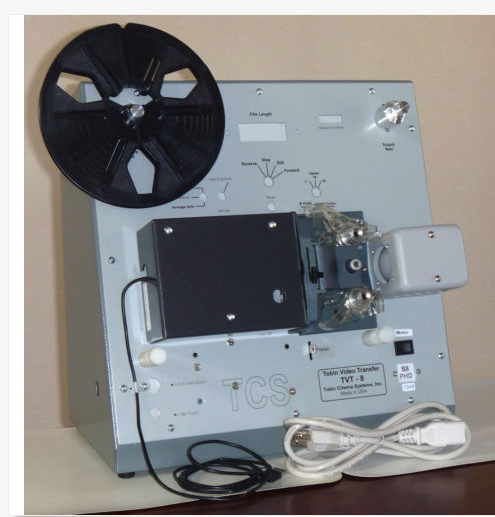

TOBIN TRUE PROGRESSIVE SCAN HD TELECINE FOR SUPER-8 FILM ( TVT-S8PHD Econ )
Телекино #2 - 3
Но опять не в России и доставка к нам не предлагается.
Да и цена от 50 000 рублей за базу для рукоприкладства — только если потом пытаться на этом аппарате заработать.
Простые смертные, но рукастые парни чаще всего идут примерно таким путем:
Телекино #2 - 4
И тут опять имеем все проблемы синхронизации проектора и камеры, хотя иногда мозги камеры вполне с этим справляются и получается неплохой результат. Но синхронизацией проблемы не заканчиваются, тут и сложности с позиционированием, и подбором объектива и искажениями, качество самой камеры и выходной формат.

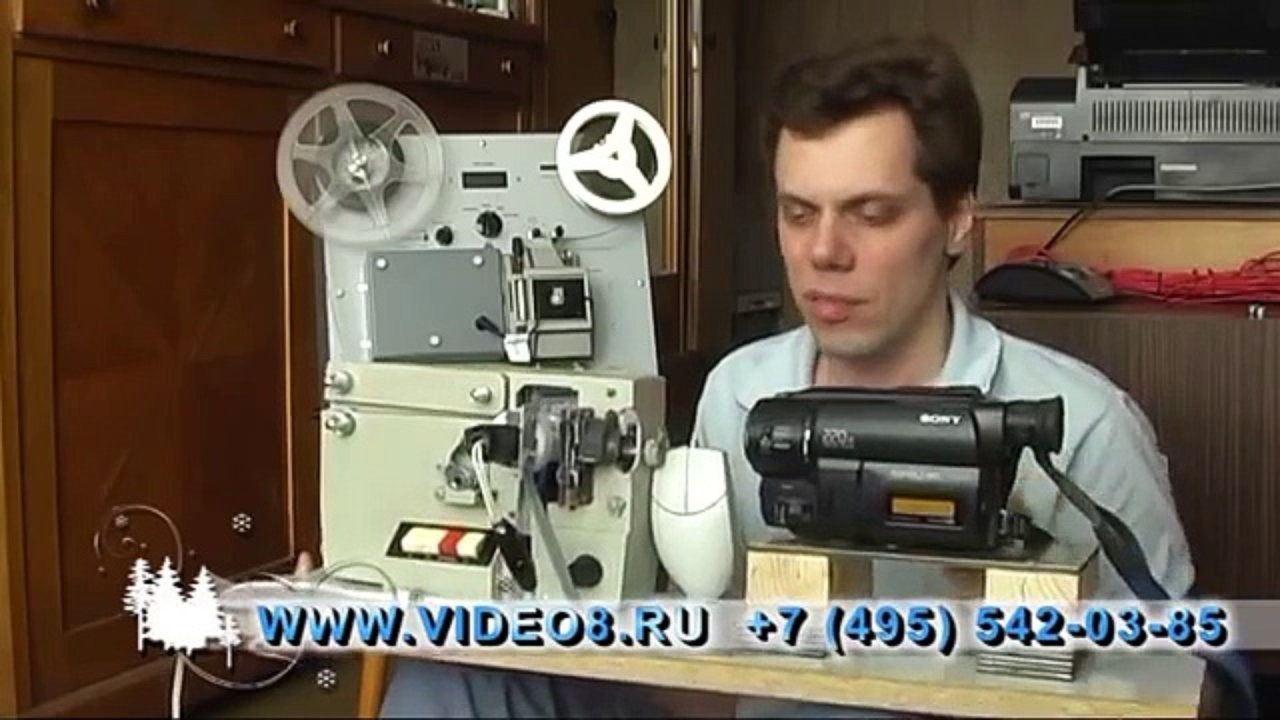

Следующий этап эволюции симбиоза проектора и камеры — покадровая съемка. Камеру подключают к ПК и синхронизируют съемку кадра с грейферным механизмом. Вариантов очень много, от банального — прикрепить мышку к проектору чтобы кулачек на вале нажимал кнопку, до устройств с приводами на шаговом двигателе и энкодеров с контроллерами.
Телекино #2 - 5
На сайте с, которого взята картинка много написано про сканирование пленки, и у товарища на фото еще есть канал на ютубе, с рассказами про разные аппараты.

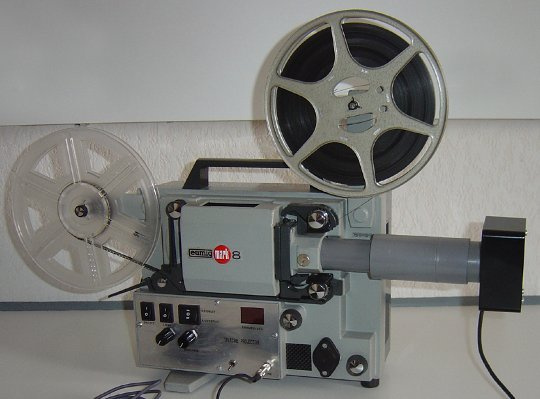

Все чаще бытовую камеру меняют на цифровой фотоаппарат или USB-камеру.
Телекино #2 - 6
Очень терпеливые приспосабливают планшетные сканеры, сканируют на них всю пленку, потом в графическом редакторе нарезают отдельные кадры и превращают их в видео. Но для такого подвига я очень ленив.
Ну и гораздо реже встречаются созданные с нуля изделия для сканирования пленки.

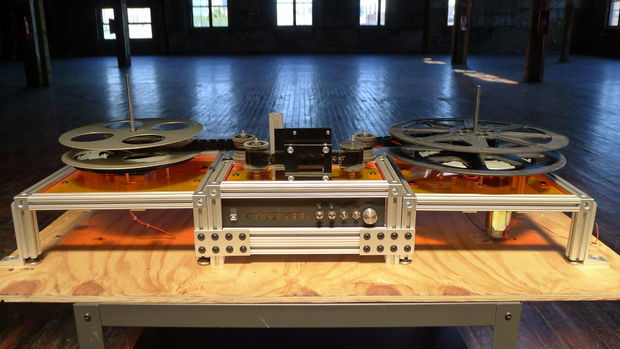

Проект «Kinograph»
Телекино #2 - 7
У них на сайте даже список материалов для сборки прилагается с краткими инструкциями.
Есть варианты со сканером
Телекино #2 - 8

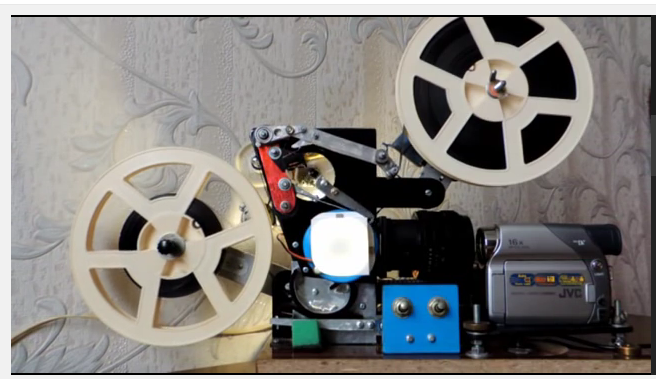

с бытовой видеокамерой
Телекино #2 - 9

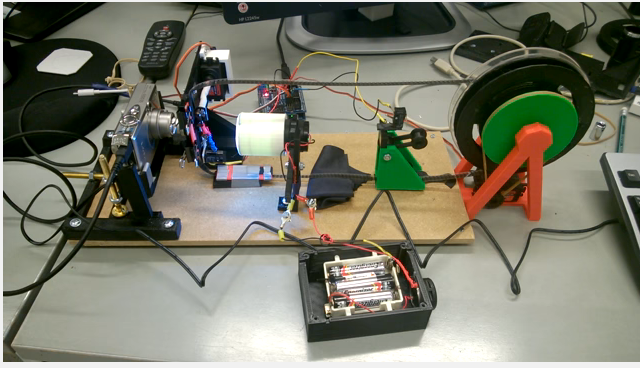

С фотоаппаратом
Телекино #2 - 10
Вариантов реализации бесконечное множество.

Долго выбирал вариант, и остановился на таких основных параметрах:
1 Использовать USB камеру разрешением не меньше 1600*1200. Хотя мнения и расходятся, кто-то кричит что 640*480 для 8мм пленки уже излишне, а кто-то доказывает ценность именно большого разрешения. Но выше чем 1600*1200 никто не делает и не советует.
2 Запись фото на ПК с последующей реставрацией и сборкой в видеоряд. Если со сборокой фотов в видео все просто — куча платных и бесплатных программ, то вот с реставрацией пока не разобрался.
3 Кинематику делать с протяжкой резиновыми роликами — так как перфорация у пленки местами не очень.
4 Позиционирование кадров выполнять по обратной стороне перфорации лазерным или фото-датчиком. Так как прямая сторона перфорации неизбежно повреждается грейферным механизмом — это одна из причин не использовать проектор, так как кадры могут недостаточно четко позиционироваться.
5 Синхронизацию с ПК делать с помощью ардуино. У ардуино уже есть USB порт, начнем с самого простого — имитация нажатия кнопки мышки.
6 Кадровое окно делать шире кадра или вообще отказаться от кадрового окна в классическом понимании. Это позволит избежать длительного висения в кадре волосков и пыли.
7 Делать очистку пленки от пыли липкими роликами.
8 Ну и поэкспериментировать с влажным сканированием, только пока не предполагаю где можно взять спец жидкости.

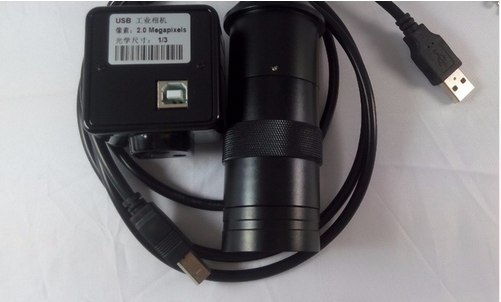

Для начала заказал и получил вот такую камеру:
Телекино #2 - 11
Позволяет делать примерно такие фото:
Кнопка на трубке домашнего телефона
Телекино #2 - 12
10-и рублевая монета
Телекино #2 - 13
думаю для домашнего телекино вполне сгодится, начал думать над механикой.
