Зачем и как использовать визуализацию данных?

Медицинские исследователи установили, что если в инструкции к лекарству находится только текст, человек усваивает из нее лишь 70% информации. Если же в инструкцию добавить картинки, человек усвоит уже 95%.

В нашей компании уже много лет занимаются разработкой и поддержкой инструментов для визуализации данных, охватывая большой диапазон платформ и технологий. И в этом есть смысл, ведь визуализационные инструменты всегда были и остаются востребованными на рынке разработки. И мы знаем, в чем причина такой популярности.

Что такое визуализация данных?

Прежде всего, нужно знать, что же такое визуализация данных и какие ее методы используются, в том числе и в повседневной жизни.
Зачем и как использовать визуализацию данных?

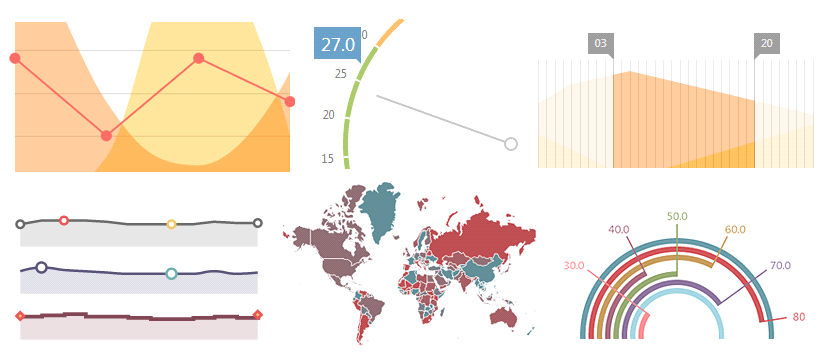

Самые простые, а потому и самые распространенные методы визуализации — это графики

Визуализация данных — это наглядное представление массивов различной информации. Существует несколько типов визуализации:

  • Обычное визуальное представление количественной информации в схематической форме. К этой группе можно отнести всем известные круговые и линейные диаграммы, гистограммы и спектрограммы, таблицы и различные точечные графики.
  • Данные при визуализации могут быть преобразованы в форму, усиливающую восприятие и анализ этой информации. Например, карта и полярный график, временная линия и график с параллельными осями, диаграмма Эйлера.
  • Концептуальная визуализация позволяет разрабатывать сложные концепции, идеи и планы с помощью концептуальных карт, диаграмм Ганта, графов с минимальным путем и других подобных видов диаграмм.
  • Стратегическая визуализация переводит в визуальную форму различные данные об аспектах работы организаций. Это всевозможные диаграммы производительности, жизненного цикла и графики структур организаций.
  • Графически организовать структурную информацию с помощью пирамид, деревьев и карт данных поможет метафорическая визуализация, ярким примером которой является карта метро.
  • Комбинированная визуализация позволяет объединить несколько сложных графиков в одну схему, как в карте с прогнозом погоды.

Зачем использовать визуализацию данных?

Визуальная информация лучше воспринимается и позволяет быстро и эффективно донести до зрителя собственные мысли и идеи. Физиологически, восприятие визуальной информации является основной для человека. Есть многочисленные исследования, подтверждающие, что:

  • 90% информации человек воспринимает через зрение
  • 70% сенсорных рецепторов находятся в глазах
  • около половины нейронов головного мозга человека задействованы в обработке визуальной информации
  • на 19% меньше при работе с визуальными данными используется когнитивная функция мозга, отвечающая за обработку и анализ информации
  • на 17% выше производительность человека, работающего с визуальной информацией
  • на 4,5% лучше воспоминаются подробные детали визуальной информации

Зачем и как использовать визуализацию данных?
Если попросить читателя вспомнить названия материков, в голове возникнет именно эта картинка

  • в 60000 раз быстрее воспринимается визуальная информация по сравнению с текстовой

Зачем и как использовать визуализацию данных?

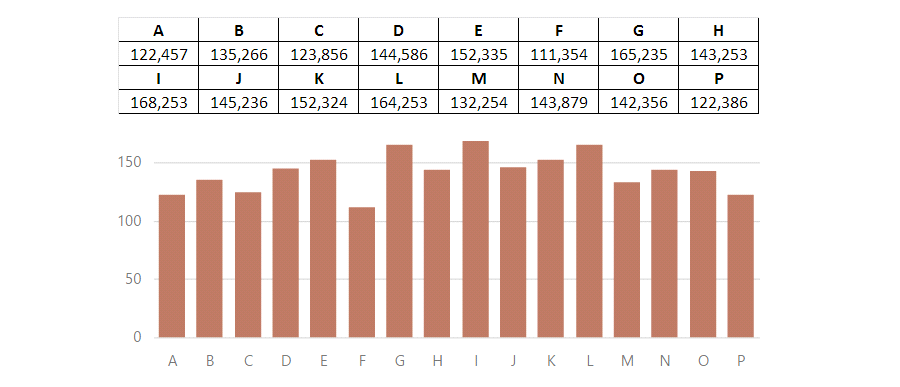

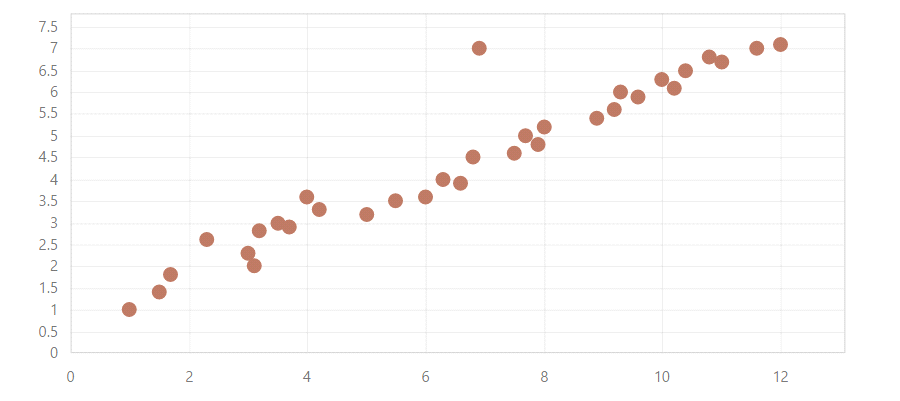

На графике читатель быстрее найдет минимальное и максимальное значения

  • 10% человек запоминает из услышанного, 20% — из прочитанного, и 80% — из увиденного и сделанного
  • на 323% лучше человек выполняет инструкцию, если она содержит иллюстрации

Зачем и как использовать визуализацию данных?
Инструкцию снизу намного легче и быстрее понять и выполнить

Подробнее о фактах и исследованиях можно посмотреть в интересной инфографике здесь.

Очевидно, что человек предрасположен обрабатывать именно визуальную информацию. Помимо прекрасной обработки нашим мозгом, визуализация данных имеет несколько преимуществ:

  • Акцентирование внимания на разных аспектах данных

Зачем и как использовать визуализацию данных?

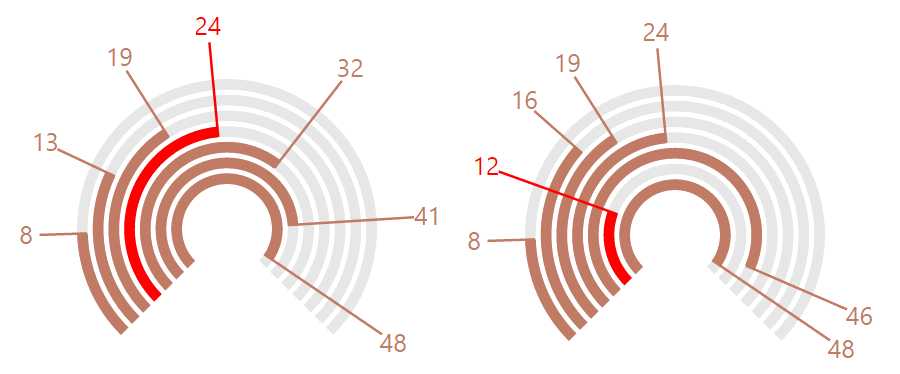

С помощью графиков можно легко обратить внимание читателя на красные показатели

  • Анализ большого набора данных со сложной структурой
  • Уменьшение информационной перегрузки человека и удерживание его внимания
  • Однозначность и ясность выводимых данных
  • Выделение взаимосвязей и отношений, содержащихся в информации

Зачем и как использовать визуализацию данных?
На графике легко можно заметить важные данные

  • Эстетическая привлекательность

Зачем и как использовать визуализацию данных?

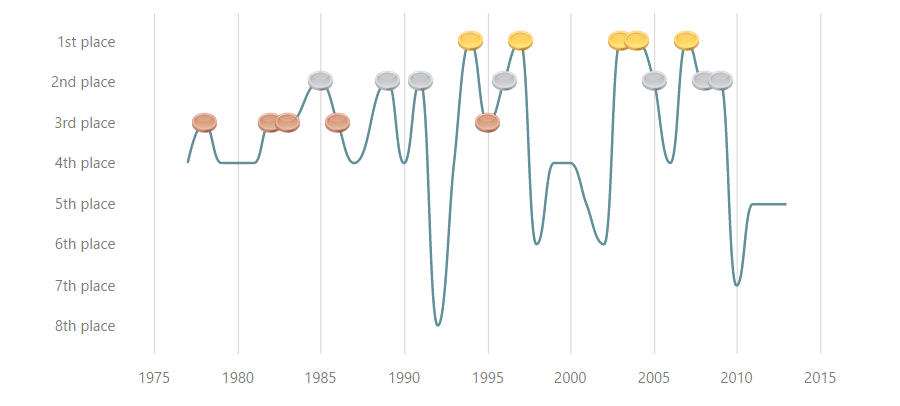

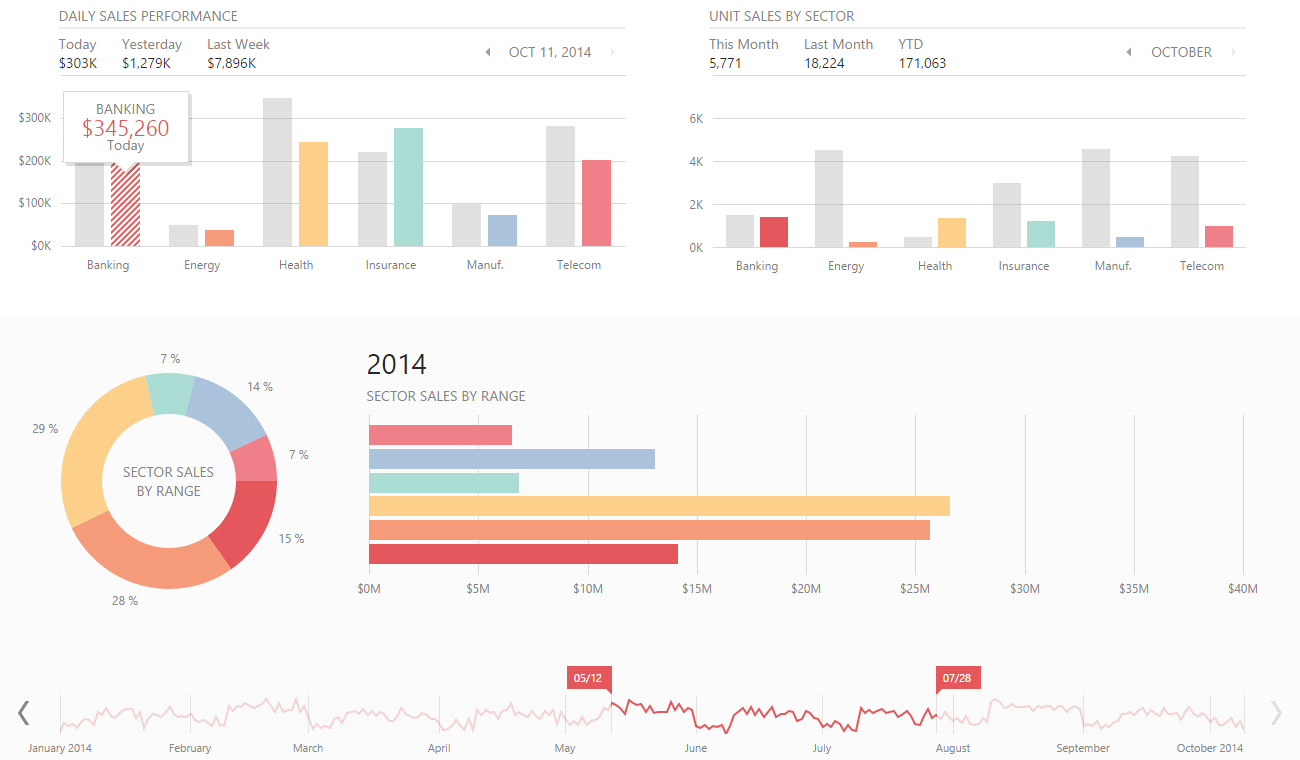

Эстетически привлекательные графики делают подачу данных эффектной и запоминающейся

Эдвард Тафти, автор одних из лучших книг по визуализации, описывает ее как инструмент для показа данных; побуждения зрителя задуматься о сути, а не методологии; избежания искажения того, что должны сказать данные; отображения многих чисел на небольшом пространстве; показа большого набора данных связным и единым целым; побуждения зрителя сравнивать фрагменты данных; служения достаточно четким целям: описанию, исследованию, упорядочиванию или украшению (“The Visual Display of Quantitative Information”, Edward Tufte).

Как правильно использовать визуализацию данных?

Успех визуализации напрямую зависит от правильности ее применения, а именно от выбора типа графика, его верного использования и оформления.
Зачем и как использовать визуализацию данных?
60% успеха визуализации зависит от выбора типа графика, 30% — от его правильного использования и 10% — от его верного оформления

Правильный тип графика

График позволяет выразить идею, которую несут данные, наиболее полно и точно, поэтому очень важно выбрать подходящий тип диаграммы. Выбор можно осуществить по алгоритму:
Зачем и как использовать визуализацию данных?

Цели визуализации — это реализация основной идеи информации, это то, ради чего нужно показать выбранные данные, какого эффекта нужно добиться — выявления отношений в информации, показа распределения данных, композиции или сравнения данных.
Зачем и как использовать визуализацию данных?
В первом ряду показаны графики с целями показа отношений на данных и распределения данных, а во втором ряду целями являются показ композиции и сравнения данных

Отношения в данных — это то, как они зависят друг от друга, связь между ними. С помощью отношений можно выявить наличие или отсутствие зависимостей между переменными. Если основная идея информации содержит фразы “относится к”, “снижается/повышается при”, то нужно стремиться показать именно отношения в данных.
Распределение данных — то, как они располагаются относительно чего-либо, сколько объектов попадает в определенные последовательные области числовых значений. Основная идея при этом будет содержать фразы “в диапазоне от x до y”, “концентрация”, “частотность”, “распределение”.
Композиция данных — объединение данных с целью анализа общей картины в целом, сравнения компонентов, составляющих процент от некоего целого. Ключевыми фразами для композиции являются “составило x%”, “доля”, “процент от целого”.
Сравнение данных — объединение данных, с целью сравнения некоторых показателей, выявление того, как объекты соотносятся друг с другом. Также это сравнение компонентов, изменяющихся с течением времени. Ключевые фразы для идеи при сравнении — “больше/меньше чем”, “равно”, “изменяется”, “повышается/понижается”.

После определения цели визуализации требуется определить тип данных. Они могут по своему типу и структуре быть очень разнородными, но в самом простом случае выделяют непрерывные числовые и временные данные, дискретные данные, географические и логические данные. Непрерывные числовые данные содержат в себе информацию зависимости одной числовой величины от другой, например графики функций, такой как y=2x. Непрерывные временные содержат в себе данные о событиях, происходящих на каком-либо промежутке времени, как график температуры, измеряемой каждый день. Дискретные данные могут содержать в себе зависимости категорийных величин, например график количества продаж товаров в разных магазинах. Географические данные содержат в себе различную информацию, связанную с местоположением, геологией и другими географическими показателями, яркий пример — это обычная географическая карта. Логические данные показывают логическое расположение компонентов относительно друг друга, например генеалогическое древо семьи.
Зачем и как использовать визуализацию данных?

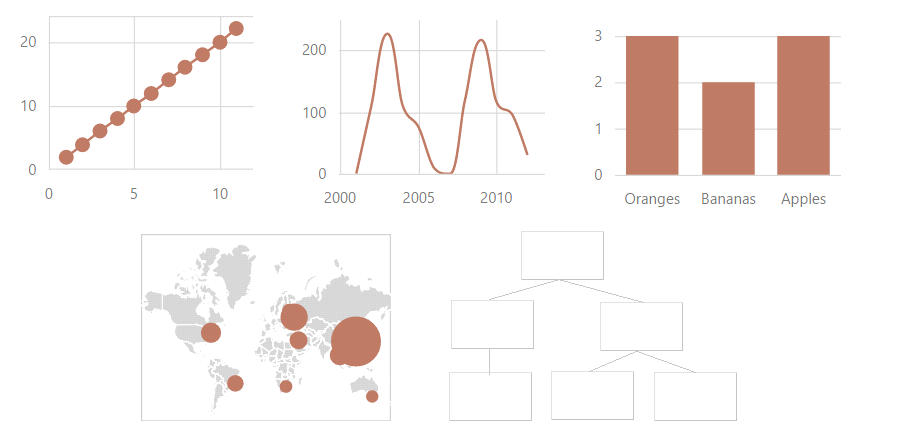

Графики непрерывных числовых и временных данных, дискретных данных, географических и логических данных

В зависимости от цели и данных можно выбрать наиболее подходящий им график. Лучше всего избегать разнообразия ради разнообразия и выбирать по принципу “чем проще, тем лучше”. Только для специфичных данных использовать специфичные типы диаграмм, в остальных же случаях хорошо подойдут самые распространенные графики:

  • линейный (line)
  • с областями (area)
  • колонки и гистограммы (bar)
  • круговая диаграмма (pie, doughnut)
  • полярный график (radar)
  • точечный график (scatter, bubble)
  • карты (map)
  • деревья (tree, mental map, tree map)
  • временные диаграммы (time line, gantt, waterfall).

Линейные диаграммы, графики с областями и гистограммы могут содержать в одном аргументе для одной категории несколько значений, которые могут быть как абсолютными (тогда к таким видам графикам прибавляется приставка stacked), так и относительными (full stacked).
Зачем и как использовать визуализацию данных?

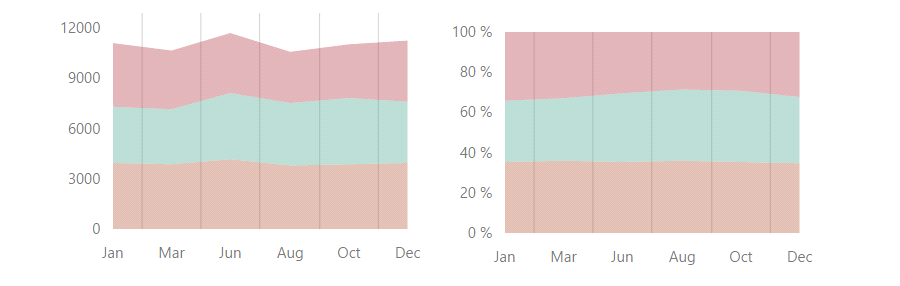

График со stacked значениями и с full stacked

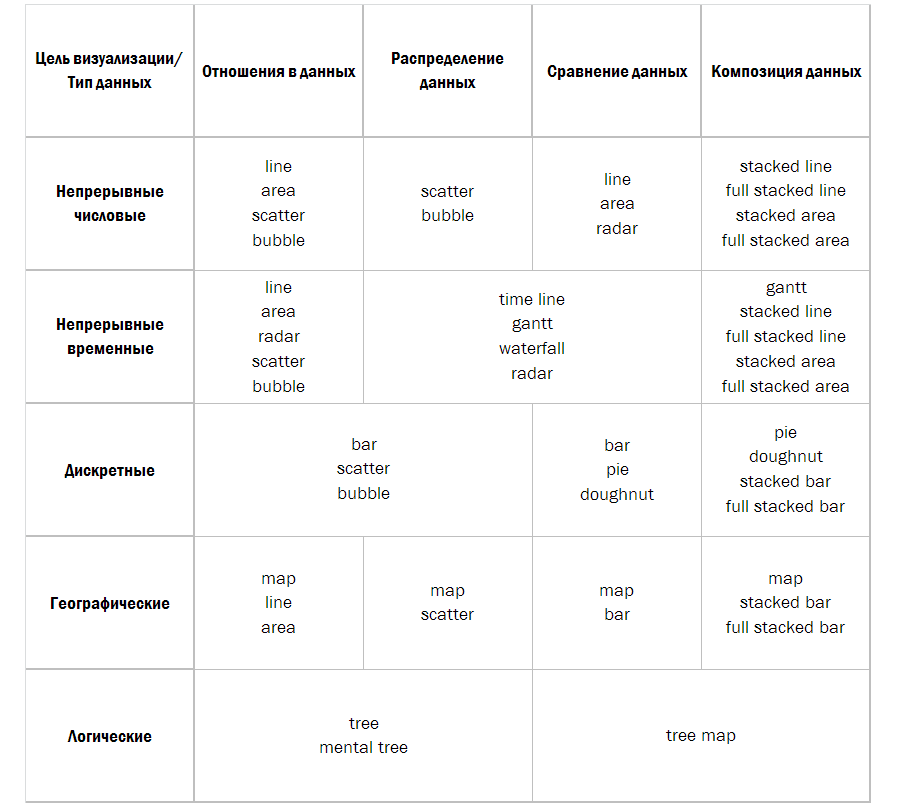

При выборе подходящего графика можно руководствоваться следующей таблицей, составленной на основе этой диаграммы и книги “Говори на языке диаграмм” Джина Желязны:

Зачем и как использовать визуализацию данных?

Правильное использование графика

Важно не только верно выбрать тип графика, но и правильно его использовать:

  • Не нужно нагружать график большим количеством информации. Оптимальное количество разных типов данных, категорий — это не более 4-5, иначе же целесообразнее разделить такую диаграмму на несколько штук.

Зачем и как использовать визуализацию данных?

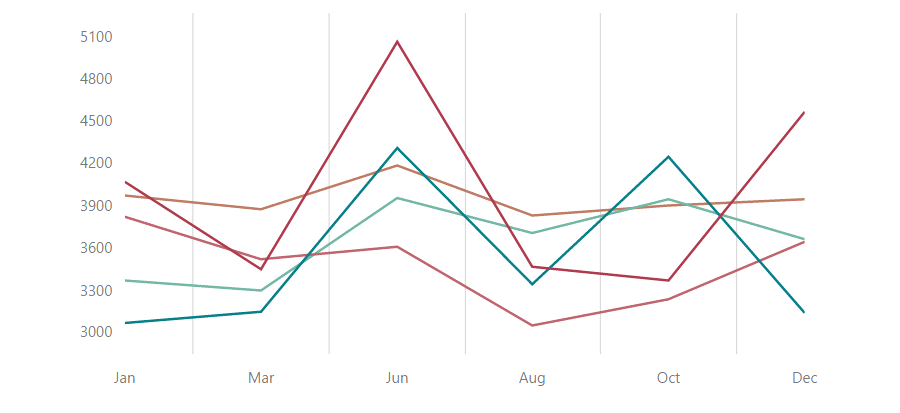

Такой график можно сравнить со спагетти и лучше разделить на несколько диаграмм

  • Верно выбрать шкалу и ее масштаб для графика. Для гистограмм и графиков с областями предпочтительнее начинать шкалу значений с нуля. Постараться не использовать инвертированные шкалы — это очень часто вводит зрителя в заблуждение относительно данных.

Зачем и как использовать визуализацию данных?

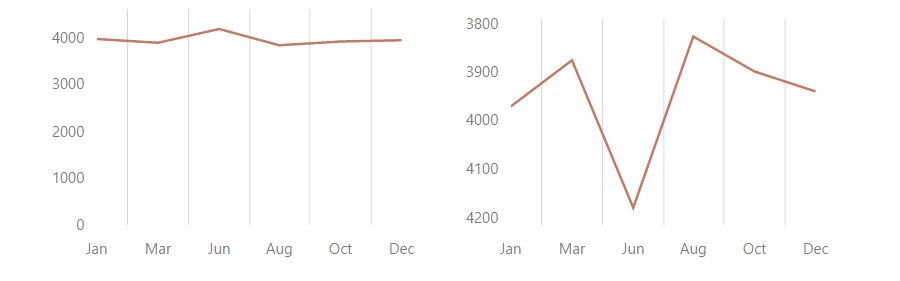

Неверная шкала отрицательно влияет на восприятие данных. В первом случае некорректно выбран масштаб, во втором шкала инвертирована

  • Для круговых диаграмм и графиков, где показан процент от общей доли, сумма значений всегда должна составлять 100%.
  • Для лучшего восприятия данных информацию на оси лучше упорядочить — либо по значениям, либо по алфавиту, либо по логическому смыслу

Правильное оформление графика

Ничто так не радует глаз, как правильно оформленные графики, и ничто так не портит диаграммы, как наличие графического “мусора”. Основные принципы оформления:

  • использовать палитры похожих, не ярких цветов, и постараться ограничиться набором из шести штук
  • вспомогательные и второстепенные линии должны быть простыми и не бросающимися в глаза

Зачем и как использовать визуализацию данных?

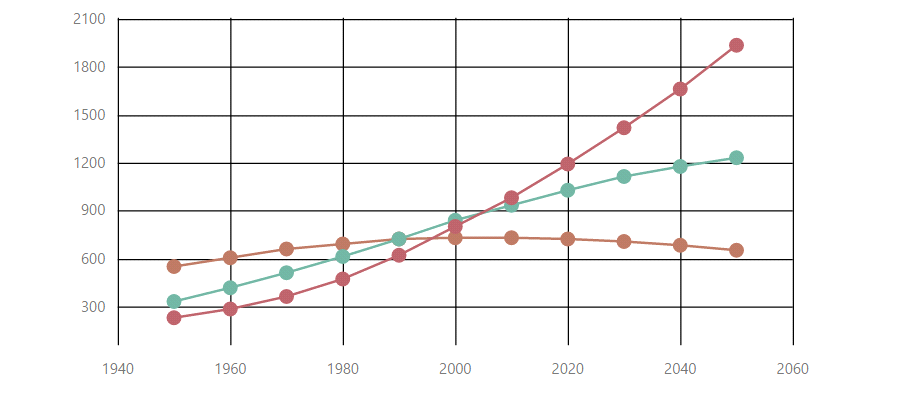

Вспомогательные линии на графике не должны отвлекать внимание от основной идеи данных

  • там, где возможно, использовать только горизонтальные надписи на осях
  • для графиков с областями предпочтительнее использовать цвет с прозрачностью
  • для каждой категории на графике использовать свой цвет

Выводы

Визуализация — мощный инструмент донесения мыслей и идей до конечного потребителя, помощник для восприятия и анализа данных. Но как и все инструменты, ее нужно применять в свое время и в своем месте. В противном случае информация может восприниматься медленно, а то и некорректно.
Зачем и как использовать визуализацию данных?

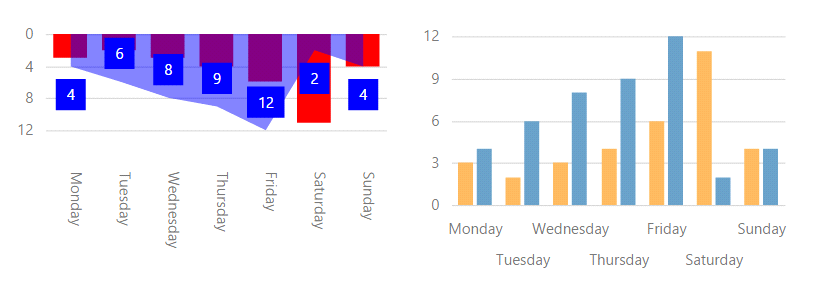

На графиках изображены одни и те же данные, слева показаны основные ошибки визуализации, а справа они исправлены

При умелом применении визуализация данных позволяет сделать материал впечатляющим, нескучным и запоминающимся.

P.S. Графики для статьи были сделаны с помощью DevExtreme.
