В предыдущей статье был описан ход исследования безопасности прошивок промышленных коммутаторов. Мы показали, что обнаруженные архитектурные недостатки позволяют легко подделывать образы прошивок, обновлять ими свитчи и исполнять свой код на них (а в некоторых случаях — и на подключающихся к свитчам клиентах). В дополнение, мы описали возможности закрепления внедряемого кода на устройствах. Подчеркнули низкое качество кода прошивок и отсутствие механизмов защиты от эксплуатации бинарных уязвимостей.
Мы обещали привести реальный пример сильной модели безопасности прошивок, где модификация исполнимого кода является очень нетривиальной задачей для потенциального злоумышленника.

Встречайте – подсистема Intel Management Engine, самая загадочная составляющая архитектуры современных x86-платформ.

Введение

Для начала, основательно разберёмся в предметной области. Что это такое, откуда и зачем появилось?

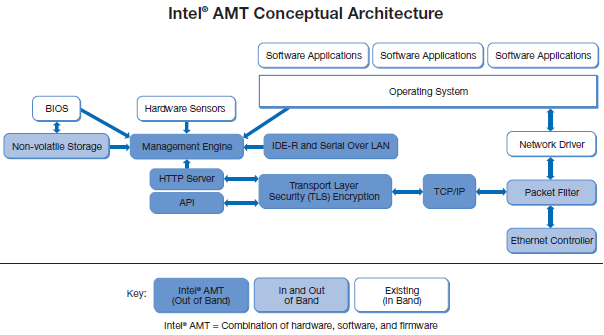

В 2005 году компания Intel представила Active Management Technology (AMT) версии 1.0 — решение для удалённого администрирования (управление, инвентаризация, обновление, диагностика, устранение неполадок и т.д.) и защиты десткопных компьютерных систем, своего рода аналог технологии Intelligent Platform Management Interface (IPMI), использующейся в серверах.

Безопасность прошивок на примере подсистемы Intel Management Engine - 2
[рисунок взят отсюда]

Архитектура AMT 1.0 основывается на интегрированном в чипсет микроконтроллере (Management Engine), наделённому весьма впечатляющими возможностями, например:

  • внеполосный (out-of-band) доступ к сетевому интерфейсу (Ethernet), который он разделяет с основным CPU, но, имея собственный контроллер канального уровня, осуществляет мониторинг всего входящего сетевого трафика, из которого «вырезает» (при помощи Packet Filter) пакеты, предназначенные для него. Для ОС (наличие и состояние которой, кстати, на работу AMT никак не влияет) этот трафик уже не виден;
  • внутренний веб-сервер с TLS-шифрованием;
  • доступ к периферийному оборудованию, получение и хранение в энергонезависимой памяти (там же, где и его прошивка) информации о нём.

А ещё этот микроконтроллер начинает работать при подаче питания на материнскую плату компьютерной системы (т.е. при подключении компьютера к электрической сети, ещё до того, как пользователь нажмёт кнопку Power).

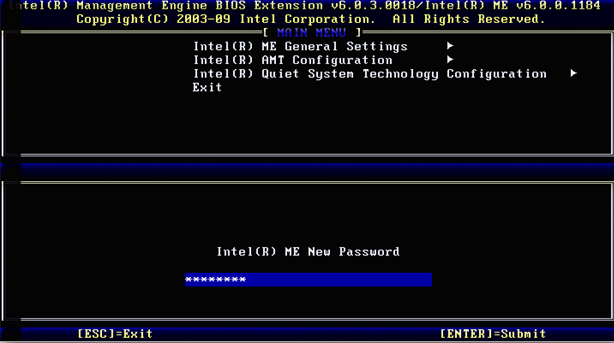

Итак, Management Engine всегда включён, но использование возможностей AMT требует активации (подразумевает задание пароля, сетевых параметров,… ) в BIOS setup, а точнее в MEBx setup:

Безопасность прошивок на примере подсистемы Intel Management Engine - 3
[скриншот взят отсюда]

Похвально, что дефолтный пароль («admin») при первом входе обязательно требуется изменить на новый, удовлетворяющий определённым требованиям: минимум 8 символов, среди которых должны присутствовать хотя бы одна цифра, одна заглавная буква и один спец. символ.

После настройки AMT-совместимой компьютерной системы, удалённому администратору
становятся доступными сетевые функции (для их использования требуется ввод логина и пароля):

  • инвентаризация аппаратного обеспечения;
  • веб-интерфейс (по HTTP через порт 16992);
  • Serial Over LAN (SOL) – виртуальный COM-порт через сеть, позволяющий включать/перезагружать/выключать компьютер, получать доступ к меню BIOS setup;
  • IDE-Redirection (IDE-R) – опция перенаправления загрузки с локального загрузочного устройства на удалённое (предварительно подготовленный образ системы).

AMT 1.0 была реализована на интегрированном в южный мост чипсета (Input/Output Controller Hub, ICH) сетевом модуле Intel 82573E series Gigabit Ethernet Controller.

Затем, в 2006 году, начиная с AMT версии 2.0, микроконтроллер перенесли в северный мост чипсета (Graphics and Memory Controller Hub, GMCH). Именно тогда подсистему наименовали в Intel Management Engine (ME) версии 2.0.

Безопасность прошивок на примере подсистемы Intel Management Engine - 4
[рисунок взят отсюда]

Одновременно с этим появился бренд Intel vPro, который обозначал комплекс реализованных на основе Intel ME технологий: AMT, Trusted Execution Technology (TXT) и Virtualization Technology (VT). Позже в этот список вошли Identity Protection Technology (IPT) и Anti-Theft (AT).

Тогда же Intel ME наделили ещё большим количеством впечатляющих возможностей, среди которых — полный доступ ко всему содержимому оперативной памяти компьютера через внутренний DMA-контроллер, а в дальнейшем появилась возможность мониторинга видеопотока, выводящегося на монитор (правда, только в случае использования встроенного графического ядра).

Постепенно на эту подсистему стали навешивать всё больше различных системных функций (некоторыми раньше занимался BIOS) для обеспечения работоспособности компьютерной платформы:

  1. часть функций Advanced Control and Power Interface (ACPI) и Alert Standard Format (ASF);
  2. Quiet System Technology (QST);
  3. Integrated Clock Control (ICC);
  4. Trusted Platform Module (TPM);
  5. ...

и других технологий.

AMT тоже не стояла на месте и активно развивалась: изменялся состав используемых протоколов (например, добавилась поддержка HTTPS через порт 16993), в версии 6.0 для удалённого администратора появилась фича Remote Desktop, она же KVM (Keyboard Video Mouse), и прочее.

Подробнее про развитие Intel AMT можно почитать здесь.

Тем не менее, из-за высокой стоимости реализации, эта подсистема присутствовала, за несколькими исключениями, только на материнских платах с чипсетами Intel линейки Q:

GMCH ICH ME/AMT version
Q965 ICH8 ME 2.x (AMT 2.x)
GM965 / GME965 / GL960 / GLE960 / PM965 ICH8M ME 2.5.x (AMT 2.5.x) < — первое появление на ноутбуках
Q35 ICH9 ME 3.x (AMT 3.x)
GM45 / PM45 ICH9M ME 4.x (AMT 4.x) < — только на ноутбуках
Q45 ICH10 ME 5.x (AMT 5.x)

Тогда к чему вся эта специфика железа с шильдиком vPro, которое мало кто (в РФ) приобретал ввиду высокой стоимости (ну и других причин)?

Дело в том, что, начиная с 2010 года, вместе с переносом части функциональных блоков северного моста (графическое ядро, контроллер памяти, ...) в корпус CPU, подсистему Intel ME стали встраивать во все чипсеты производства Intel. При этом ME-контроллер остался в корпусе чипсета – в Platform Controller Hub (PCH). Это чипсеты 5 серии и выше.

Итак, хрология последующих версий для десктопов и лаптопов:

PCH ME/AMT version
5 series chipset ME 6.x (AMT 6.x)
6 series chipset ME 7.x (AMT 7.x)
7 series chipset ME 8.x (AMT 8.x)
8 series chipset ME 9.x (AMT 9.x)
9 series chipset ME 9.5.x/10.x (AMT 9.5.x/10.x)
100 series chipset ME 11.x (AMT 11.x)

Примечание: функциональность AMT по сей день остаётся доступной только на чипсетах линейки Q, т.е. только на оборудовании с шильдиком vPro.

Думаете только десктопы и ноутбуки? Нет, Intel-а ответ!

Та же участь постигла и серверные платформы от Intel: подсистема встроена в них, но под другим именем — Intel Service Platform Services (SPS). Произошло появление и в SoC (System-on-a-Chip) — под именем Intel Trusted Execution Engine (TXE).

В итоге архитектура каждой современной мобильной/лаптопной/дескопной/серверной компьютерной платформы с чипсетом/SoC от Intel включает в себя самую скрытную (от пользователя системы) и привелегированную среду исполнения — подсистему Intel ME. Неудивительно, что разрабатывая эту архитектуру, компания Intel была вынуждена серьёзно поработать над её защитой от компрометации.

Вздохнём и рассмотрим архитектуру этой подсистемы, чтобы разобраться в применённой модели безопасности. Вдруг это поможет успокоиться?

Архитектура Intel ME

Intel Management Engine (ME) – встроенная в компьютерные платформы подсистема, обеспечивающая аппаратно-программную поддержку различных технологий Intel.

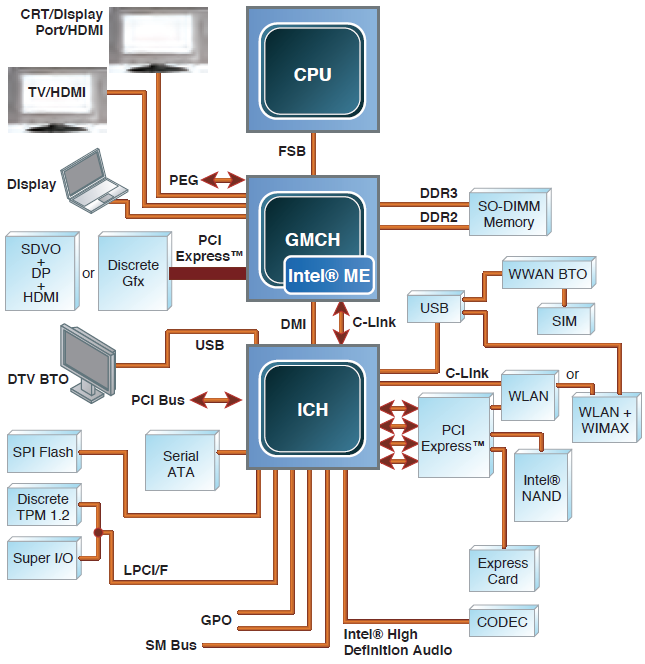

Как уже было сказано, первые версии этой подсистемы были основаны на двухкорпусных чипсетах Intel. Тогда в качестве базовой модели ME-контроллера использовался ARCtangent-A4 со стандартной системой команд ARC32.

Безопасность прошивок на примере подсистемы Intel Management Engine - 5
[рисунок взят из книги 1]

В однокорпусных чипсетах уже использовались ARCtangent-A5/ARC600 с компактной системой команд ARCompact (ARC16/32).

Безопасность прошивок на примере подсистемы Intel Management Engine - 6
[рисунок взят из книги 1]

В Intel SoC (там где эта подсистема называется Intel TXE) в качестве базовой модели для ME-контроллера используется SPARC.

ARC-и, SPARC-и какие-то, да? Ревёрсить некомфортно будет!

Ничего страшного, в Intel об этом позаботились: в самых последних платформах (Skylake, чипсеты 100 серии, Intel ME 11.x) ME-контроллер имеет архитектуру… x86!
Да-да, в чипсетах теперь живёт ещё один x86.

Впрочем, состав компонентов подсистемы Intel ME (с версии 2.0) не изменялся. Это:

  1. ME-контроллер – встроенный в чипсет 32-разрядный микроконтроллер типа RISC, имеющий внутренние ROM и SRAM;
  2. Регион ME в SPI флэш-памяти, в котором хранится разработанная и подписанная компанией Intel прошивка ME-контроллера (поэтому, именно Intel ME firmware);
  3. ME UMA – скрытая от всех кроме ME-контроллера область (16 — 32 МБ) в оперативной памяти компьютера, которой он пользуется в качестве runtime-memory для размещения и запуска прошивки;
  4. Management Engine Interface (MEI), ранее известный как Host Embedded Controller Interface (HECI), – набор регистров в конфигурационном пространстве PCI и область в MMIO, представляющие собой интерфейс для обмена информацией с ME-контроллером (по сути, единственный канал связи софта, исполняющегося на CPU, с подсистемой Intel ME);
  5. Отдельный MAC – контроллер канального уровня, предоставляющий ME-контроллеру out-of-band доступ к общему физическому сетевому интерфейсу для удалённого администрирования компьютерной системой;
  6. Некоторые модули в BIOS, отвечающие за инициализацию платформы и сообщающие об результатах своей работы ME-контроллеру через MEI.

В случае наличия шильдика Intel vPro, в состав подсистемы Intel ME дополнительно входит BIOS-модуль ME BIOS Extenstion (MEBx), предоставляющий графический интерфейс (показан выше), а также осуществляющий включение и конфигурирование AMT через MEI.

Таким образом, у нас имеется среда исполнения ring -3 (так её условно называют) — 1 штука. Её привелегированность обуславливается способностями, которыми наделён ME-контроллер (о них написано выше), а скрытность — полным отсутствием возможности контроллировать программными (и даже аппаратными, в production-версиях плат) средствами.

Безопасность прошивок на примере подсистемы Intel Management Engine - 7

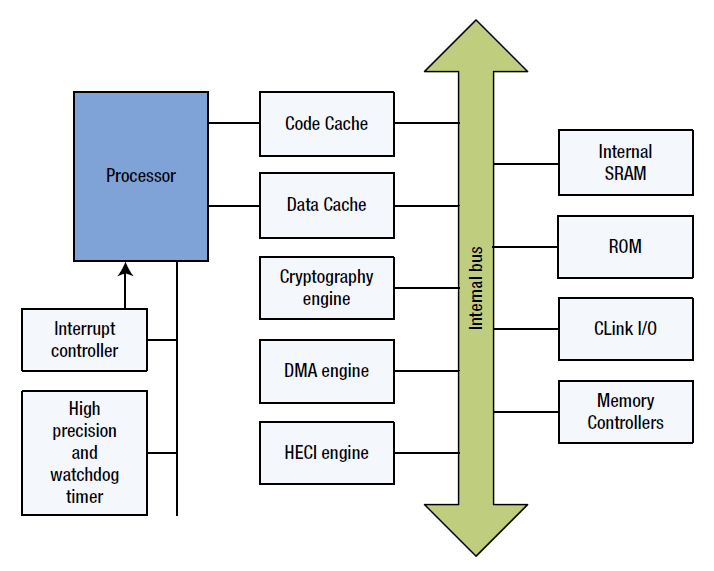

Архитектура ME-контроллера

Внутри ME-контроллера, помимо микропроцессора ARC/SPARC/x86:

  • ME ROM – энергонезависимая неперезаписываемая память, в которой хранится стартовый код ME-контроллера;
  • ME SRAM – оперативная память используемая ME-контроллером при недоступности ME UMA, например, на ранних этапах работы;
  • кэш кода и кэш данных, для повышения производительности при работе с памятью;
  • C-Link (Controller Link) – шина, позволяющая ME-контроллеру взаимодействовать с периферийным аппаратным обеспечением в режимах S5 (System shutdown) / S3 (Sleep mode);
  • Различные аппаратные блоки:
    • высокоточный таймер и WDT;
    • контроллер прерываний;
    • контроллеры памяти и DMA;
    • интерфейс HECI/MEI;
    • RNG, акселлератор криптографических функций и функций сжатия.

Безопасность прошивок на примере подсистемы Intel Management Engine - 8
[рисунок взят из книги 2]

Самое время разобраться в том, как от модификаций защищён код, который управляет всем этим богатством.

Прошивка Intel ME

Intel ME firmware, в зависимости от наполнения, различают двух типов:

  • 1.5 МБ, урезанные версии;
  • 5 МБ, полные версии.

Тип прошивки определяет состав прикладных модулей, в которых реализованы определённые технологии (например, AMT, IPT и т.д.). Хотя есть и базовая часть, одинаковая для разных прошивок:

  1. Bring Up, первый запускаемый модуль из прошивки;
  2. Kernel, ядро ОСРВ ThreadX;
  3. некоторые драйверы и службы.

Общее описание содержимого Intel ME firmware можно найти в книге 2 из списка литературы, но детальнее со структурами (разобраны аналитическим путём) можно ознакомиться, например, в этом скрипте для распаковки прошивок Intel ME.

Пойдём по порядку.

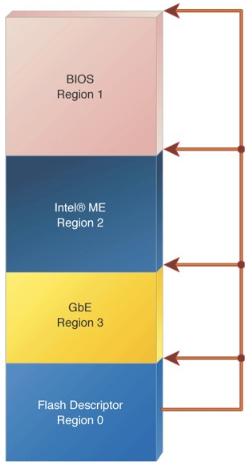

В SPI флэш-памяти есть несколько регионов:

  1. Flash Descriptors, в котором хранятся указатели на все остальные регионы, а также read/write привелегии для пользователей этой памяти. Отметим, что обычно этими дескприпторами запрещается перезапись ME региона всем, за исключением самого ME-контроллера;
  2. GbE (Gigabit Ethernet);
  3. ME, здесь хранится прошивка ME-контроллера;
  4. BIOS;
  5. 3PDS (Third Party Data Storage), опциональный регион.

Безопасность прошивок на примере подсистемы Intel Management Engine - 9
[картинка взята отсюда]

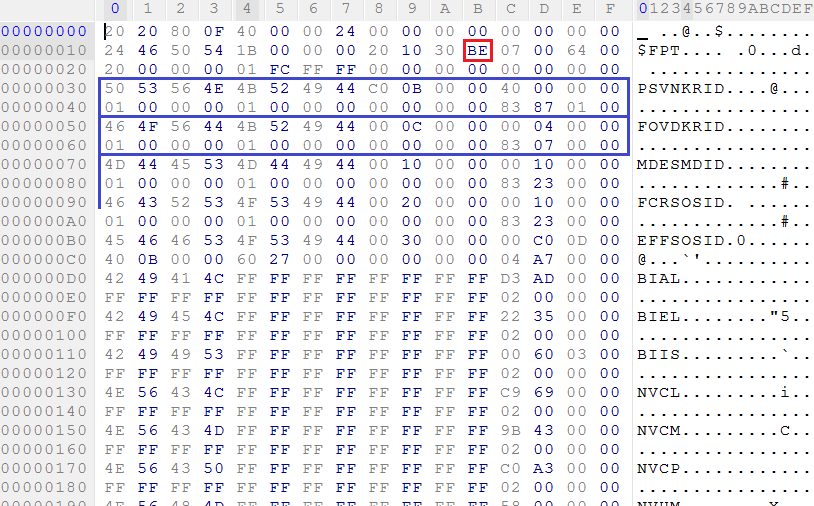

Теперь взглянем на сам регион ME, вот пример содержимого из его начала:

Безопасность прошивок на примере подсистемы Intel Management Engine - 10

Это Flash Partition Table (FPT) — таблица разделов ME firmware. В ней хранятся указатели на различного типа (код, данные, виртуальная область, ...) разделы и их параметры. Целостность этой таблицы контролируется одним байтом чексуммы по смещению 1Bh.

Нас интересуют executable-разделы, т.е. те, что хранят исполнимый код. Их обычно несколько, рассмотрим один из них:

Безопасность прошивок на примере подсистемы Intel Management Engine - 11

В начале кодового раздела располагается манифест, который состоит из заголовка (со служебными данными и ЭЦП) и таблицы модулей.
На приведённом дампе можно увидеть 2048-битный открытый RSA ключ (модуль по смещению 80h относительно начала раздела и экспонента по смещению 180h). Далее следует 256 байт сигнатуры.

Своим закрытым ключом компания Intel подписывает часть заголовка манифеста и таблицу модулей (см. следующий дамп), прикладывая полученную подпись и открытый ключ для проверки.

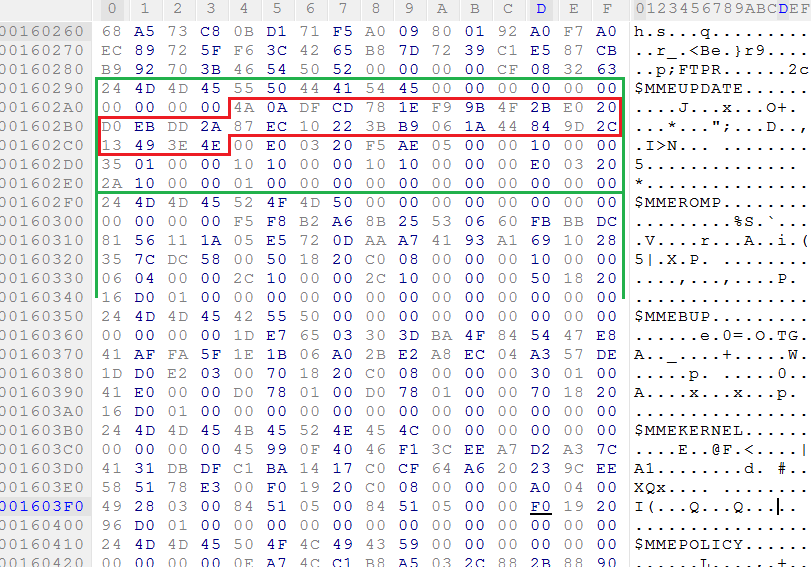

А вот и фрагмент таблицы модулей рассматриваемого раздела:

Безопасность прошивок на примере подсистемы Intel Management Engine - 12

Эта таблица содержит заголовки модулей, где указаны некоторые параметры и хеш-сумма SHA256 (по смещению 14h внутри заголовка).

Сгенерировать собственную пару ключей RSA-2048 и подписать ими раздел не получится ввиду того, что целостность приложенного открытого ключа проверяется стартовым кодом в ME ROM, в котором хранится хеш-сумма SHA256 открытого ключа компании Intel.

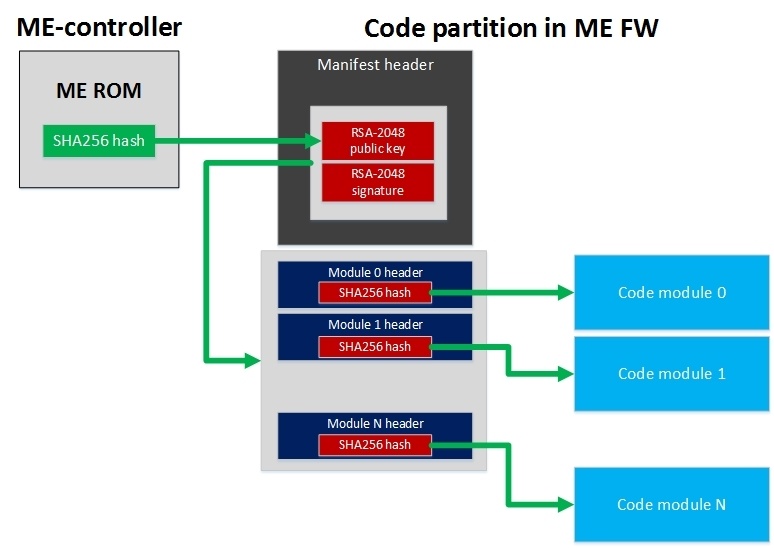

В итоге, схему верификации кодового раздела ME firmware можно обобщить на рисунке:

Безопасность прошивок на примере подсистемы Intel Management Engine - 13

Каждый кодовый раздел верифицируется по этой схеме.

Этого более чем достаточно для защиты прошивки от подделывания. Программно перезаписать ME регион SPI флеш-памяти нельзя (помним про разрешения в Flash Descriptors), аппаратные средства, конечно позволят обойти это ограничение, но контроль подлинности не выключить.

Напоследок, посмотрим в сторону защиты от бинарных уязвимостей.

Мы увидели, что весь исполнимый код ME firmware разбит на модули разного назначения:

Безопасность прошивок на примере подсистемы Intel Management Engine - 14
[рисунок взят из книги 1]

У ME-контроллера есть два режима работы: привелегированный и пользовательский (аналоги kernel mode и user mode для CPU). Привелегированный режим отличает, прежде всего, возможность доступа к аппаратным ресурсам и возможность обращения по адресам вне отведённого этому модулю диапазона памяти.

Каждый модуль запускается и работает в заданном (в заголовке этого модуля) режиме.

Безопасность прошивок на примере подсистемы Intel Management Engine - 15
[рисунок взят из книги 1]

Распарсив весь ME регион можно увидеть, что привелегированный режим используется ядром ОСРВ и некоторыми драверами. Службам и прикладными модулям, как и положено, отводится только пользовательский режим.

Заключение

Мы показали, что подсистема Intel ME является неотъемлемой частью архитектуры современных компьютерных платформ (на основе чипсетов/SoC Intel). Очевидно, что её компрометация предоставляет потенциальному злоумышленнику безграничные возможности контроля над платформой: доступ ко всему содержимому оперативной памяти (системная память, память гипервизора, SMRAM, ACRAM, выделяемая память для графического ядра — GFX UMA), out-of-band доступ к сетевому интерфейсу (мониторинг всего сетевого трафика), удалённый контроль как часть штатной функциональности AMT, перезапись любых регионов SPI флеш-памяти. Бонусом к этому является полное отсутствие возможностей обнаружения.

Это является веской причиной для наличия у Intel ME серьёзной защиты. Мы считаем, что вендоры любого встраиваемого сетевого оборудования должны стремиться к описанной модели безопасности. Её характеризуют следующие принципы:

  • запрет на использование дефолтного пароля, принуждение к установке сильного пароля (соответствующего определённым требованиям);
  • использование функций шифрования в сетевых протоколах;
  • контроль целостности и подлинности всего исполнимого кода прошивки;
  • механизмы защиты от эксплуатации бинарных уязвимостей.

Заранее прокомментирую возможные призывы использовать компьютерные платформы на основе CPU и чипсетов от AMD: у них есть очень похожая технология, называется Platform Security Processor (PSP). Представлена не так давно, в 2013 году. Про неё пока известно не много, но кое-что можно почитать здесь.


Список литературы

1. A. Kumar, «Active Platform Management Demystified: Unleashing the Power of Intel VPro (TM) Technology», 2009, Intel Press.

2. Xiaoyu Ruan, «Platform Embedded Security Technology Revealed: Safeguarding the Future of Computing with Intel Embedded Security and Management Engine», 2014, APress.
